Схема обвязки котла отопления: основные правила

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Основные узлы и элементы системы

Обвязка связана с конкретным оборудованием и узлами схемы теплоснабжения и зависит от присоединяемой тепловой мощности объекта. Существуют типовые монтажные проекты, которые могут стать основой для разработки конкретных мероприятий.
Оборудование, входящее в схему обвязки газового котла отопления:

  1. Газовый котлоагрегат – источник тепла, различаются с естественной или принудительной циркуляцией, одно или двух-контурные, настенные или напольные.
  2. Воздушник – для удаления воздушных пробок из контура нагрева.
  3. Грязевик – емкость для сбора и очистки взвешенных веществ в сетевой воде.
  4. Мембранный расширительный бак для защиты системы от превышения давления и гидроударов во время розжига устройства и выхода на рабочие температурные параметры.
  5. Фильтры умягчительные – для очистки воды от солей жесткости.
  6. Патрубки – для подключения входящего и выходящего отопительных трубопроводов.
  7. Датчики, манометры и термометры — для подключения автоматики регулирования и безопасности.
  8. Газоходы и дымовая труба – для удаления отработавших продуктов горения в окружающую среду.
  9. Газовый фильтр для очистки газа от примесей, устанавливается за газовым краном.
  • Насосы, дымососы, вентиляторы – для обеспечения движения водяной и газовоздушной среды.
  • Радиаторы отопления — приборы, с помощью которых происходит теплообмен между температурой теплоносителя и воздуха внутри помещения.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

  • Возможность увеличить протяженность отопительных систем;
  • Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
  • Возможность спроектировать отопление любого уровня сложности;
  • Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

  • Покупка циркуляционного насоса влечет за собой дополнительные затраты;
  • Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
  • Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Напольный

При схеме обвязки напольного газового котла необходимо соблюдать следующие правила:

  • Оборудование должно располагаться в отдельном помещении с хорошей вентиляцией: окно, вентиляционная отдушина и т.п. Площадь помещения должна составлять не менее 4 м2, а свободный объём не менее 8м3. При этом, рекомендуемая высота потолка 2,5м.;
  • Вентиляция должна обеспечивать поступление свежего воздуха. Для этого оборудуется постоянный вентиляционный канал, площадь которого принимается из расчета, 8 см2 на 1 кВт мощности котла;
  • В качестве декоративной отделки не могут быть использованы горючие материалы. Запрещено обустройство подвесных потолков или фальшпола а также других декоративных ниш, где могут скапливаться продукты сгорания или газ;
  • В непосредственной близости от котла не должны устанавливаться какие-либо или газовые приборы, в том числе газовые счётчики;
  • Сам котел необходимо устанавливать на поддон из несгораемых материалов: бетон или кирпич.

Общие правила обвязки трубопроводов

Правила установки сетчатого фильтра Правильная обвязка труб отопления заключается в установке запорной и регулирующей арматуры на определенных участках системы. Но кроме нее нужно монтировать сетчатые фильтры перед некоторыми приборами – циркуляционным насосом, расширительным баком.

Для увеличения срока безремонтной работы транспортных магистралей отопления также следует монтировать дополнительные компоненты. В большей степени это относится к полимерным материалам изготовления:

  • Компенсационные петли. Необходимы в обвязке труб отопления для компенсации теплового расширения;
  • Обводы. Предназначены для установки пересекающихся труб.

В видеоматериале можно ознакомиться с особенностями обвязки отопительного котла:

Особенности обвязки одноконтурных и 2-хконтурных котлов

Основное отличие существующих способов организации обвязки отопительных систем состоит в их энергетических возможностях. Мощности одноконтурных котлов, как правило, хватает только для того, чтобы отапливать строение – греть батареи. Такой агрегат не позволяет нагревать воду для бытовых нужд, о чем потребителю придется позаботиться отдельно. 2-хконтурные котлы могут не только отапливать дом, но и греть воду, необходимую для мытья посуды или принятия душа.

Принцип работы 2-хконтурного котла

Конструкция двухконтурного котла

В конструкции этих агрегатов предусмотрен специальный теплообменный узел (теплоаккумулятор), предназначенный для нагрева воды и имеющий два исполнения:

  • изделия проточного типа, имеющие режим «главенство ГВС»;
  • агрегаты, оснащенные встроенным бойлером.

Если требуется принять душ или просто помыть посуду, в первом случае достаточно переключиться на этот режим, после чего к котлу подсоединится 2-й контур ГВС. Такое исполнение характерно для агрегатов отечественного и зарубежного производства. Обвязка двухконтурного котла проточного типа оптимально подойдет для домов или городских квартир не слишком большой площади (до 75-86 кв. метров.), так как в эти агрегаты встроены не очень мощные теплообменники.

Принцип работы бойлера для нагрева воды

Совсем другое дело – котлы, оснащенные накопительным бойлером, у которого емкость бака варьируется от 160 до 190 литров. Они предназначаются для нагрева воды как в накопительном, так и в проточном режиме.

Бойлерные модели еще на стадии производства оборудуются специальным теплообменником, в котором отдельно циркулирующая вода нагревается за счет энергии теплоносителя основного нагревательного контура. Для их нормальной работы производителем предусмотрен особый клапан, управляющий направлением движения энергоносителя. Принцип главенства системы ГВС состоит в следующем:

  • когда клапан находится в закрытом положении, теплоноситель, нагретый до заданного уровня, циркулирует по отопительной системе, обогревая жилое пространство;
  • если кто-то из жильцов откроет кран ГВС, котел прекращает нагрев воды для отопления и продолжит греть ее в бойлере, при этом второй отопительный контур бездействует;
  • после того как вентиль на трубопроводе с горячей воды закрывается, система тут же направляет теплоноситель в батареи.

Принцип работы и устройство одноконтурной обвязки

При одноконтурном обвязывании котла в его конструкции имеется один теплообменник, нагревающий воду только для отопительной системы. При желании получать от него теплую жидкость для мытья посуды потребуется приобрести и смонтировать рядом бойлер косвенного нагрева. Основной его элемент – камера сгорания с размещенной в ней газовой горелкой и змеевиком, поверх которого и располагается теплообменник.

Жидкость в системе циркулирует естественным способом или же для этих целей используется водяной насос.

В большинстве одноконтурных моделей предусмотрена возможность подсоединения к ним полипропиленовых патрубков от бойлера. После этого однотрубная система начинает функционировать в 2-хконтурном режиме с одновременным соблюдением принципа приоритета.

Достоинства и недостатки одноконтурного котла

Схема одноконтурного газового котла

Однотрубный вариант организации обвязки ТТ котлов имеет следующие преимущества:

  • сравнительно низкая стоимость;
  • небольшие затраты на покупку, установку и техобслуживание системы;
  • достаточная для отопления мощность и высокий КПД.

Большинство одноконтурных моделей выпускается в напольном исполнении, что позволяет использовать теплообменники на основе чугуна. Благодаря этому эффективность работы теплоносителя повышается, что означает допустимость обогрева с их помощью значительных площадей (более 100 кв.м.).

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

  • теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
  • пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
  • на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

  1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
  2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
  3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

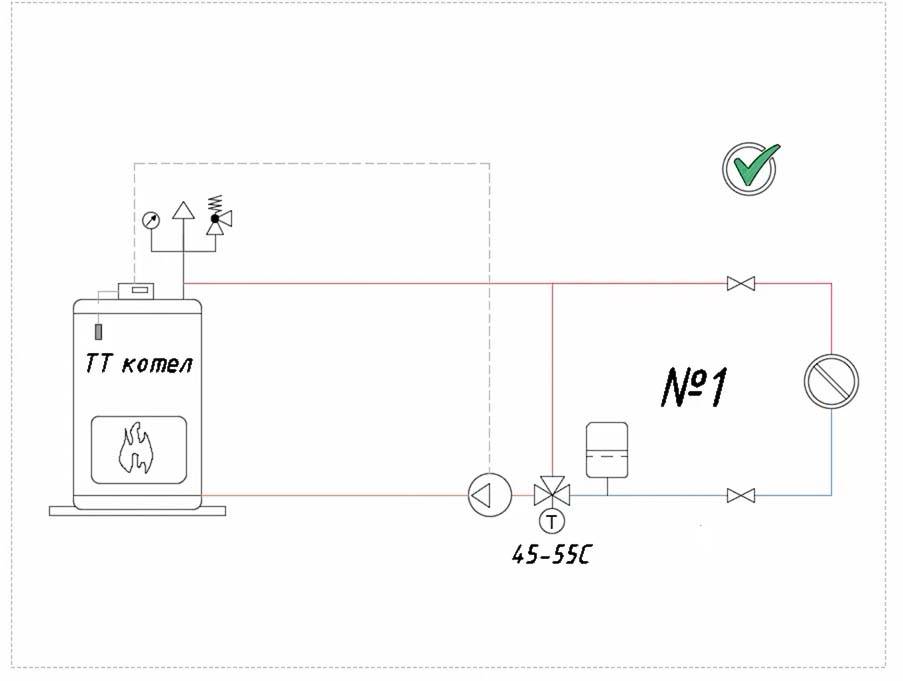

Схема №1

Состав: циркуляционный насос, трехходовой термостатический клапан (для защиты котла от конденсата), экспанзомат (расширительный бачок), собственно, сама система отопления (трубы, радиаторы), группа безопасности.

Плюсы и недостатки схемы

Эта схема обвязки угольного котла отопления максимально надежна. В ней на входе котла гарантированно стабильная температура, а это означает, что внутри камеры не будет образовываться конденсат.

Конденсат внутри котла всегда означает его ускоренную коррозию и износ, а также образование на внутренних поверхностях котла всевозможного рода грязи и смолы, что сильно снижает КПД агрегата.

Недостаток схемы в том, что в систему может подаваться теплоноситель температурой не менее 55 градусов. Для осени или весны эта температура уже является некомфортной, и понизить ее никак не возможно, так как используется трехходовой термостатический клапан. При 45 градусах ваш котел будет просто стоять в режиме ожидания и топливо просто будет расходоваться впустую. Кроме того, дрова в режиме тления опять-таки способствуют образованию смол на стенках котла и снижению его КПД.

Именно поэтому, приобретая клапан, необходимо заранее спланировать, каким видом топлива вы собираетесь топить свой котел. От этого зависит температура теплоносителя на входе в котел и в систему отопления (это два принципиально разных значения).

Рекомендация: к приведенной схеме лучше добавить источник бесперебойного питания. Дело в том, что при внезапном отключении электроэнергии, например, ночью, останавливается циркуляционный насос и кислородный вентилятор. Температура котла при этом повышается, растет давление. Аварийный клапан сброса давления, сработавший один раз на номинальном значении давления, второй раз может не сработать на том же давлении. Как видим, ситуация уже становится опасной, хотя, казалось бы, ничего катастрофического не произошло.

Для чего нужна обвязка

Мнение о том, что отопление состоит из котла и батарей, является ошибочным. Существуют еще элементы обвязки, некоторые из них являются обязательными. При отсутствии какого-либо элемента в контуре возникают проблемы. Представим их в виде списка:

  • Расширение теплоносителя с последующим повреждением труб – такое случается при отсутствии расширительного бачка. Этот элемент является обязательным, обойтись без него нельзя;
  • Отсутствует циркуляционный насос – не самая большая проблема, в некоторых системах отопления его может и не быть. Но если контур сложный и запутанный, в нем много переходов, соединений и радиаторов, то протекание теплоносителя затрудняется. Без насоса это приведет к перегреву воды в пределах котла и к недостаточной температуре отопительных приборов (холодные участки батарей);
  • Повышение давления в системе до критических отметок – такое случается при отсутствии предохранительного клапана. Такие клапаны монтируются в замкнутых контурах в составе групп безопасности;
  • Закупоривание отопления воздухом – ситуация возникает при отсутствии спускников воздуха. В открытых системах он выходит через расширительные бачки, а в закрытых – через ручные или автоматические спускники воздуха;
  • Неравномерный прогрев отдельных контуров – проблема возникает при отсутствии коллекторов и циркуляционных насосов.

Таким образом, для того чтобы отопление работало правильно и радовало теплом, необходимо разработать схему обвязки котла.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

  1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
  2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
  3. Помещения котельных оснащаются вентиляцией и освещением.
  4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
  5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
  6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

  1. Удаляют заглушки с патрубков.
  2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
  3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
  4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
  5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
  6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
  7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
  8. Устанавливают специальный фильтр на кране-отсекателе газа.
  9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

  • Вход бойлера отопления;
  • выход бойлера отопления;
  • вход теплообменника ГВС;
  • выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
