Особенности отопительных приборов из газового баллона, их плюсы и минусы
Печь, построенная из пропановой или метановой ёмкости, всегда будет производительнее и экономичнее прямоугольной металлической. Это обусловлено цилиндрической формой баллона и конфигурацией топки.
Построенная из газового баллона печь может использоваться не только для обогрева помещения, но и в качестве варочной плиты
Её сферическая поверхность и соотношение высоты к диаметру способствует пиролизному сжиганию твёрдого топлива, а это является залогом тепловой эффективности. Известно и о других достоинствах сосудов для хранения газа как основания самодельной печи:
- для изготовления баллонов применяются качественные стали с добавками легирующих элементов. Они прекрасно противостоят коррозии и обладают высокими жаростойкими свойствами — металл не прогорит даже после многолетней эксплуатации;
- жёсткость и прочность теплогенератора обеспечиваются механической прочностью самого газового сосуда;
- стоимость нового баллона для бытового газа составляет менее 2 тысяч рублей, а старый достанется бесплатно;
- переделка ёмкости для пропан-бутана или метана в полноценный теплогенератор потребует минимум сил и времени;
- оптимальная форма и размеры;
- разнообразие конструкций;
- цилиндрический сосуд хорошо подходит для изготовления пиролизных теплогенераторов;
- оптимальная площадь поверхности печи позволяет максимально быстро прогревать помещение как за счёт конвекции, так и излучением.
К недостаткам печи, изготовленной из газового баллона, относятся:
- высокая температура поверхности;
- повышенные требования к размещению прибора и соблюдению техники безопасности;
- сложность регулировки температуры нагрева из-за высокой инерционности процесса твердотопливного горения;
- низкая теплоаккумулирующая способность отопительного агрегата;
- окраска газовых баллонов обычной эмалью, которая при нагревании выгорает, выделяя в помещение едкие, небезопасные для здоровья вещества.
Практически все негативные моменты устраняются модернизацией печей. Так, для регулировки подачи воздуха в зону горения, применяются термостатические регуляторы тяги, а для сохранения тепла печи облачают в кирпичную кладку или оборудуют водяной рубашкой.
Термостатический регулятор тяги позволяет изменять степень открывания поддувала в зависимости от теплового режима печи
Алгоритм сборки печи
Обычно высота печи не превышает восьмидесяти сантиметров, поэтому фундамент можно не выполнять. Площадку следует выровнять и изготовить металлическую опалубку. Для этих целей может быть использована десяти сантиметровая арматура. Когда опалубка подготовлена, все необходимо залить бетоном.
Важно чтобы основание было ровным, его стоит проверить при помощи уровня строительного, перекосов не должно быть
Кирпичная кладка может быть выполнена в некоторых вариантах. Здесь потребуется изучить особенности ее выполнения, можно проконсультироваться со специалистом.
Если нет уверенности в своих силах, лучше все-таки заручиться помощью специалиста по кладке печей. Ведь материалы используются не дешевые, и переложить конструкцию без финансовых потерь, в случае неправильных действий, не получится.
Также стоит изготовить опору, это может быть подставка под казан своими руками, благодаря которой приготовление кулинарных шедевров будет в разы удобнее.
Конструкция печи и принцип её работы
В Сети можно найти немало вариантов печей из баллона, которые применяются для отопления жилых и нежилых помещений. Чаще всего они представляют собой стационарные сооружения, используемые исключительно для обогрева. Сегодня мы расскажем об уникальной конструкции, которая, несмотря на простоту, позволит не только получить тепло, но и готовить жидкую пищу, делать выпечку, греть чай. Помимо всего прочего, печь обладает настолько компактными размерами, что её можно будет не только переносить с места на место, но и брать с собой при вылазках на природу.
Переносная печь может использоваться не только для обогрева, а и для приготовления пищи
Как и другие агрегаты для сжигания твёрдого топлива, наша печь имеет:
- топку;
- колосниковую решётку;
- поддувало;
- загрузочную дверцу;
- дымоход.
Особенностью буржуйки из газового баллона является совмещение топочной камеры с корпусом печи. В дополнение к этому рассматриваемая конструкция оборудуется варочной поверхностью и колпаком для выпекания пиццы или лепёшек.
Работает печь по принципу прямого горения. После поджигания дров пламя поддерживает свободный приток кислорода через колосники. Регулировку интенсивности огня осуществляют, передвигая поддувальную задвижку. Удаление продуктов сгорания осуществляется через печную трубу. Для предотвращения утечек тепла во время простаивания отопительного прибора, дымоход оборудуют поворотной заслонкой.
Подготовительные работы
Несмотря на то, что процесс прост и интуитивно понятен, подготовиться к работе нужно тщательно, чтобы остаться довольным результатами.
Составьте подробный чертеж, отталкиваясь от размеров посуды, в которой будете готовить, и желаемых габаритов конструкции
- Продумайте дизайн, форму и габариты печи для казана из трубы – чертеж должен быть подробным, с замерами и расчетами. При вычислениях для наглядности используйте казанок, которым будете пользоваться в будущем, чтобы не просчитаться.
- Решите, будете делать переносную или стационарную конструкцию. Переносной вариант удобен – можно устроить пикник за пределами участка. Со стационарной моделью меньше возни, не нужно складывать-раскладывать, уносить в подсобку. Плюс с ее помощью можно украсить экстерьер дачи, она экономичнее и проще в уходе.

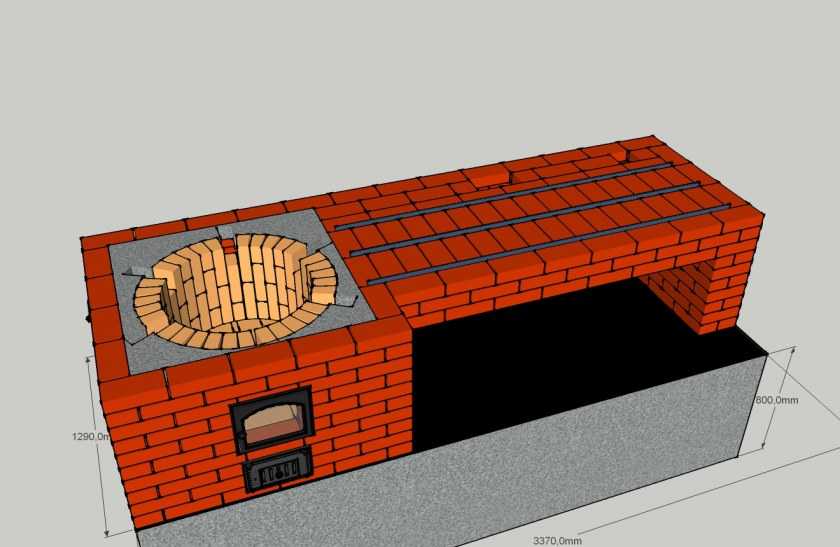

Чертеж конструкции печи
Для работы вам потребуются расходные материалы:
- толстостенная труба;
- уголки и трубы небольшого диаметра для изготовления ручек и подставки для конструкции;
- сварочный аппарат с электродами;
- молоток;
- дрель;
- перчатки;
- маска для сварки.
Как правильно пользоваться?
Не стоит сразу приступать к готовке плова на новом устройстве. Сначала надо выжечь остатки масла со стали. Если использовалась старая водопроводная труба, все внутренние поверхности очищаются щеткой по металлу до металла. Затем печь обмывается водой.
Теперь можно заложить первую закладку дров и прокалить печь. При первом «пуске» дрова можно закладывать через верх. В последующем их подкладывают через дверку. Хорошо прокалив трубу, удалите шлак и остатки дров из печи.
Теперь можно приступать к приготовлению плова на самодельной печи. Дрова закладываются по верхнему срезу дверки, запаливаются. Теперь они должны немного прогореть и только потом ставят казан на печку.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Пищу лучше готовить на углях, периодически подкладывая дрова при падении температуры. В этом случае пища не подгорит, а мясо будет сочным. Не следует переносить горячую печь. Лучше дождаться пока она остынет, а затем чистить и передвигать ее. Золу удаляют из печи после каждого приготовления пищи.
Казан и тандыр
Вспомним, а ведь вторая непременная принадлежность кавказско-азиатской кухни – тандыр. Можно и его как-то совместить с казаном? Можно, и очень даже просто.
Тандыр с казаном
Большинство из имеющихся в продаже готовых тандыров опционально, по желанию покупателя, комплектуются котлом и подставками под него. Есть подставки на тандыр под котлы в продаже и отдельно. Тандырные котлы для плова имеют особенность: приливы трехгранной формы под ручками, они образуют щель, обеспечивающую выход дымовых газов. Такие котлы ставят прямо в горло тандыра.
Если подбирать котел к самодельному тандыру отдельно, то можно брать любой подходящий по диаметру. Вогнутую крестовину под котел для плова, наподобие описанной для печи из газового баллона, несложно сделать самому.
Для приготовления блюд с дымком или требующих томления при пониженной температуре, на горло тандыра ставят подставку повыше, см. рис. А на армянский тонир просто укладывают перекладину и подвешивают к ней котел на нужной высоте.
Советы по модернизации
Народные умельцы разработали ряд усовершенствований в конструкцию печи для казана. Среди них можно выделить;
- Металлическая печь казан с мангалом. Приварив мангал к печи, экономится металл, необходимый для изготовления 1 боковинки. Экономится место на участке или в беседке. Можно попросту сделать вырезы – сегменты для вращения шампуров и использовать печь как мангал.
- Если конструкцию необходимо перемещать по участку и добавить в конструкцию элементы отделки, печь можно расположить на тележке с колесами. Выполнив несложную отделку, купленными у кузнецов витыми прутками с загнутыми концами, можно отделать печь разными рисунками из металла.
- Можно сделать конструкцию с крышей, сделанной в виде шапки. И на вашем участке появится небольшой гномик. Все зависит от фантазии мастера.
- Можно модернизировать стальную печь, теряющую тепло при горении. Для этого ее обкладывают природным камнем или кирпичом, к ней можно пристроить тандыр или печь. В этом случае получается капитальное сооружение на участке.
Особенности казана
Поэтому, посуда требует живого огня и максимально простого, но функционального очага.
- Казан имеет толстые стенки и шаровидное днище. Естественно, устойчивости на ровной поверхности от него не ждите.
- Круглая форма подразумевает подставку в форме кольца. Не пытайтесь установить его на обычную решетку для гриля, или на уличную шашлычницу-мангал.
- Если котел с плоским дном нагревается снизу быстрее, чем по стенкам, то по казану жар распространяется равномерно везде. Тем более что в качестве материала на его изготовление идет толстая сталь или чугун.
Простая печь для азиатского котла на даче
На фото представлена печь-подставка.

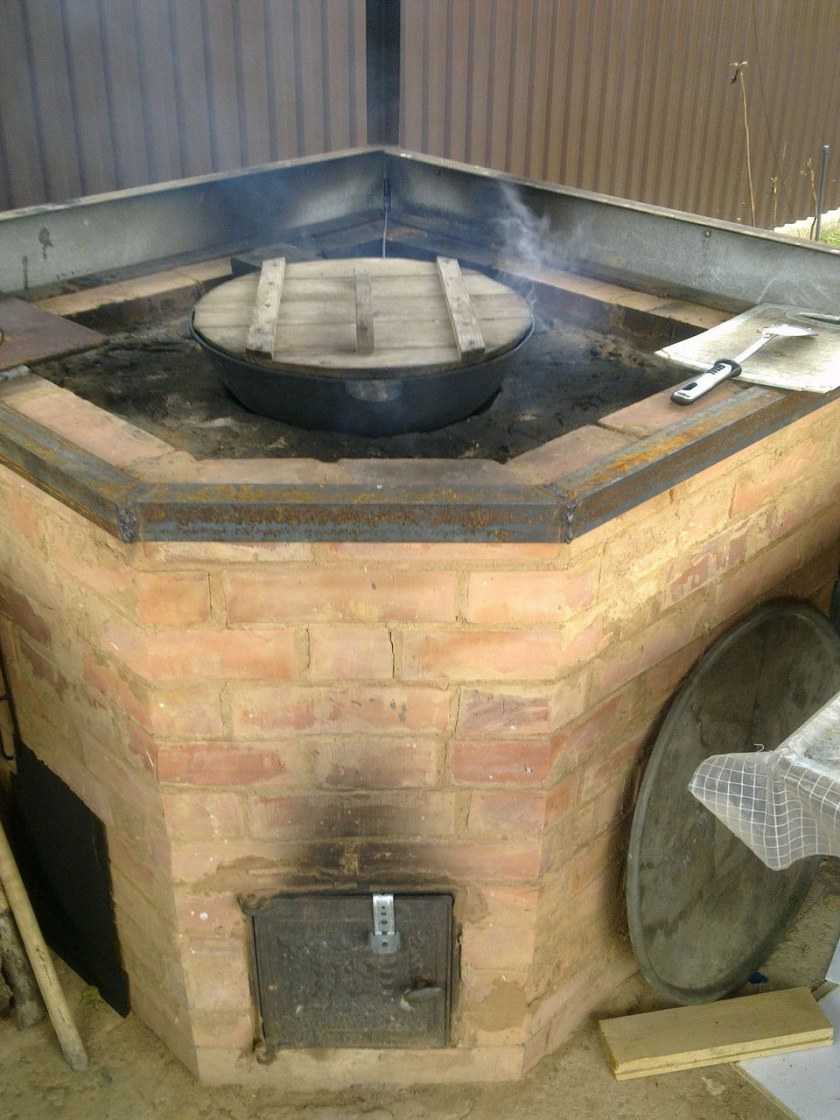

- Под казан можно сделать стационарную конструкцию из кирпича, обмазанного глиной. Такие очаги нередко встречаются в Средней Азии.
- Второй, не менее распространенный вариант – мобильная металлическая подставка для готовки. Обычно ее делают из железной бочки или отрезка подходящего по диаметру трубы.
- Переносной тип можно при желании транспортировать по всему участку, или отвезти в багажнике на пикник.
Форма и размер
Собираясь сделать металлическую печь для казана своими руками, обычно выбирают простую форму:
- Цилиндр;
- Квадратная или прямоугольная призма;
- Редко, шестигранная и с большим количеством граней призма.
Итак, призма или цилиндр?
Призму легко гнуть или собрать из кусков-граней, но такой печи обязательно понадобиться верхний лист с ровным кругом под казан.
Сворачивать цилиндр без вальцов сложно. Просто подгибая лист можно свернуть цилиндр, но поверхность будет немного неровной, в заломах. Но то что верхний лист с кругом для цилиндрической печи необязателен – неоспоримый плюс
Важно сделать печь по диаметру под казан
И также надо решить, это нужно или нет делать дымоход. Именно дымоход как трубу.
Обычно, отдельный дымоотвод делают, чтобы уменьшить задымление вокруг казана. При высокой трубе и хорошей тяге это работает.
Солнечный вариант
Если есть возможность, можно изготовить очаг для казана своими руками солнечного типа. Эта модель очень удобная и эффективная в эксплуатации.
Для ее изготовления достаточно найти картон, который должен быть оклеен алюминиевой фольгой, это может быть обычная фольга для запекания
Необходимо обратить внимание, что металлизированный пластик в данном случае не подойдет, так как этот материал недостаточно плотен
Обратите внимание!
- Садовые дорожки своими руками — разновидности материалов выполнения. Пошаговая инструкция по укладке и оформлению своими руками
Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками
- Душевая кабина своими руками: виды конструкций, выбор материалов изготовления и отделки, поэтапная инструкция сооружения своими руками
Казан и его особенности
Человечество использует казан не одно столетие, это приспособление возникло еще задолго до появления электрических и газовых плит. Для приготовления пищи в данной посудине необходим живой огонь и максимально простой и функциональный очаг. Казан имеет шаровидное днище и толстые стенки. Поэтому устойчивости на ровной поверхности ждать не приходится. Круглая форма предполагает подставку в виде кольца. Не стоит пытаться разместить его на обычной решетке для гриля или на мангал для шашлыков.
Котел, имеющий плоское дно, прогревается быстрее снизу, а вот казан дает возможность распределить этот процесс равномерно. Плюс ко всему, для изготовления используется толстая сталь, а в большинстве случаев — чугун. Получить правильный плов в котле с плоским дном или в обычной кастрюле с тонким днищем, вряд ли удастся. Лишь казан сможет порадовать изумительно вкусным и экзотическим вкусом приготовленного своими руками восточного блюда.
Для приготовления вкусностей в казане понадобится хорошая печь, а не какая-то подставка на костре, каменное сооружение или примитивная тренога. Конечно идеальным вариантом была бы добротная кирпичная печь, но, к сожалению, дачные условия диктуют необходимость мобильного и компактного изделия, которое можно купить или изготовить своими руками, не прибегая к дополнительной помощи. Стоит отметить, что также появляется возможность сэкономить значительные средства, получить дополнительный опыт и с интересом провести время. Дачные условия вполне позволяют изготовить печь своими руками из ненужного газового баллона.
Внимание! Крайне важно избавиться от всех остатков и отложений, скопившихся за время эксплуатации. Это можно сделать разными способами, но более надежный — это промыть баллон водой с помощью насоса высокого давления
Из трубы и баллона
Простейшая печь для казана из трубы – просто ее отрезок на кирпичах, слева на рис. Не нужно только брать асбоцементную, прогревшись, осколками стреляется. Готовить на такой печи можно только с дымком, необходимого для «азии» и тушения томления добиться невозможно.
Печи под казан из трубы и газового баллона
Котелок подвешивают на треноге, высоту подвеса регулируют по погоде. Если дежурный по палатке опытный ходок, дымок завивается над кондёром ровным валиком и при довольно сильном ветре, а группа лопает – за ушами трещит. Впрочем, уже на второй день похода-«двойки» с нагруженным по норме «абалаком» за плечами за ушами трещит у всех. Даже «кришнаеды» (они одно время что-то здорово подались в пеший туризм) вовсю наворачивают бутерброды с салом и тушенку ложкой из банки.
Для дачи или поездки на пикник более подойдет труба, немного доработанная, вторая слева поз. на рис. Ее болгаркой вверху и внизу пропиливают накрест и разводят лепестки в стороны. В нижних лепестках желательно просверлить отверстия и укомплектовать печку Г-образными штырями с заостренными нижними концами. Пришпилив ими печку к земле, резко уменьшаем вероятность кулинарной катастрофы. Готовить на модифицированной трубе можно, опять же, только с дымком.
Печь под казан из баллона от бытового газа (справа на рис.) позволяет готовить уже и восточные блюда. По конструкции она вполне аналогична описанной выше обечайке из листа, но намного прочнее и долговечнее. Только вместо венчика из лепестков прорезают отдельно проем под малый котелок (для этого просто срезают верхушку баллона), а вокруг него на верхнем сгибе корпуса – дымогарные отверстия, так вся конструкция будет намного прочнее.
Проем под котелок для плова вначале делают заведомо меньшим, а затем дрелью со шлифголовкой доводят до нужного диаметра. Помните, холодный котелок в холодной печи должен иметь возможность смещаться в стороны по горизонтали не менее чем на 1,5 мм!
Блюда с дымком готовят в котле побольше, как описано выше. Но, если его днище округлое, ставить его в проем нельзя! Проем в баллоне не обладает упругостью венчика из тонкого стального листа, и котелок может заклинить и при мелкой его посадке, особенно если он уже порядком подкопчен. На такой случай печь-казан из баллона комплектуется вогнутой крестовиной из металлического прутка, крайняя справа поз. на рис.
Правила выбора
Прежде чем выбирать, нужно решить то, насколько часто вы готовите в казане. Если в меню постоянно присутствует плов, шурпа, мули, штрудли и прочие блюда средней Азии, то необходима стационарная кирпичная плита. Особенно это касается частного сектора жилья. Тем более, что возвести стационарную плиту достаточно просто. Нужна обычная ровная площадка, которую дополнительно выравнивают небольшим армированным слоем цемента.
Если же свой дом есть, а желания или места ставить капитальную плиту для казана нет, то можно подобрать стационарные варианты из чугуна или толстого металла. К тому же, они бывают совмещены с шашлычницей. В плитах капитального исполнения нужно предусмотреть съемные кольца для различных по объему котлов. Это сделает ее более универсальной.
Для поездок или редкого использования лучше послужат тонкостенные, разборные очаги. Они занимают мало места, достаточно долго служат при редком применении, легки. Но к частому приготовлению пищи на них малопригодны. Для металлических или чугунных видов желательны ножки. Пламя очага, находясь выше уровня земли, будет лучше прогревать всю поверхность котла. Кроме того, не понадобится каждый раз низко наклонятся.
В тех случаях, когда блюда средней Азии готовятся очень редко или когда их приготовление происходит на природе, лучше всего подойдет таганок для казана. Эта подставка прекрасно транспортабельна, легка, занимает минимум места. К тому же, существуют разборные варианты.
Изготавливаем печь своими руками: инструкция
В общем случае очередность действий при строительстве печи под казан своими руками выглядит так:
Устройство основания
Итак, как изготовить печь под казан из кирпича своими руками? Ввиду своих скромных размеров печь для казана, в отличие от полноценной кирпичной печи, в фундаменте не нуждается. Но монолитное армированное основание у нее должно быть обязательно, иначе кирпичная кладка со временем покосится. Формируют его в несколько этапов:
- Грунт на расчищенной и выровненной площадке обильно смачивают и трамбуют.
- Из досок сооружают прямоугольную опалубку высотой в 50 – 100 мм, у которой размеры в плане соответствуют размерам печи. Верхний край опалубки должен быть строго горизонтальным – этого нужно добиться при помощи строительного уровня.
- Из песка и шамотного порошка готовится смесь (соотношение – 3:1), в которую постепенно добавляется вода. Как только раствор становится достаточно пластичным, процесс приготовления можно считать завершенным.
- Приготовленным раствором заполняют опалубку до самого верха.
Сразу после заливки на раствор в продольном и поперечном направлениях раскладывают арматурные стержни, формируя таким образом сетку с размерами ячейки 100х100 мм.
Основание под печку
Следующий этап – кладку печи – нужно начинать сразу же, не дожидаясь затвердения основания.
Кладка печи
Все швы в кладке, особенно с лицевой стороны, должны иметь равную ширину. При отсутствии навыков каменщика добиться этого можно посредством одинаковых по размеру деревянных реек, устанавливаемых между кирпичами (удаляются после схватывания раствора). Кладку ведут с перевязкой швов. Все металлические детали устанавливаются прямо по ходу возведения печи.
Дальнейшие действия:
- Для установки дверок в кладку нужно вмонтировать проволоку, зажав ее концы между кирпичами и зафиксировав раствором.
- Колосник устанавливается сразу после перекрытия дверцы зольника.

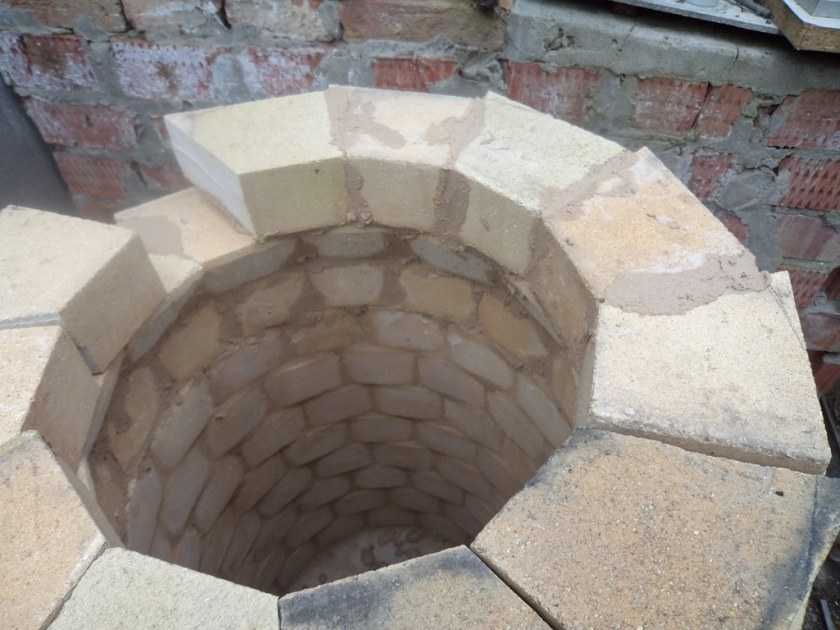

- Далее приступают к укладке топки. Ее стенки выполняются из шамотного кирпича, способного выдерживать высокие температуры. Они должны иметь форму вертикального цилиндра, срезанного в передней части (здесь будет устанавливаться дверца).
- В верхней части топки на тыльной стороне печи нужно оставить проем, к которому будет подсоединяться дымоход.
На завершающем этапе нужно заделать в кладку уголки и уложить на них плиту с отверстием для казана.
После этого можно выполнить расшивку швов снаружи печи или обложить ее плиткой.

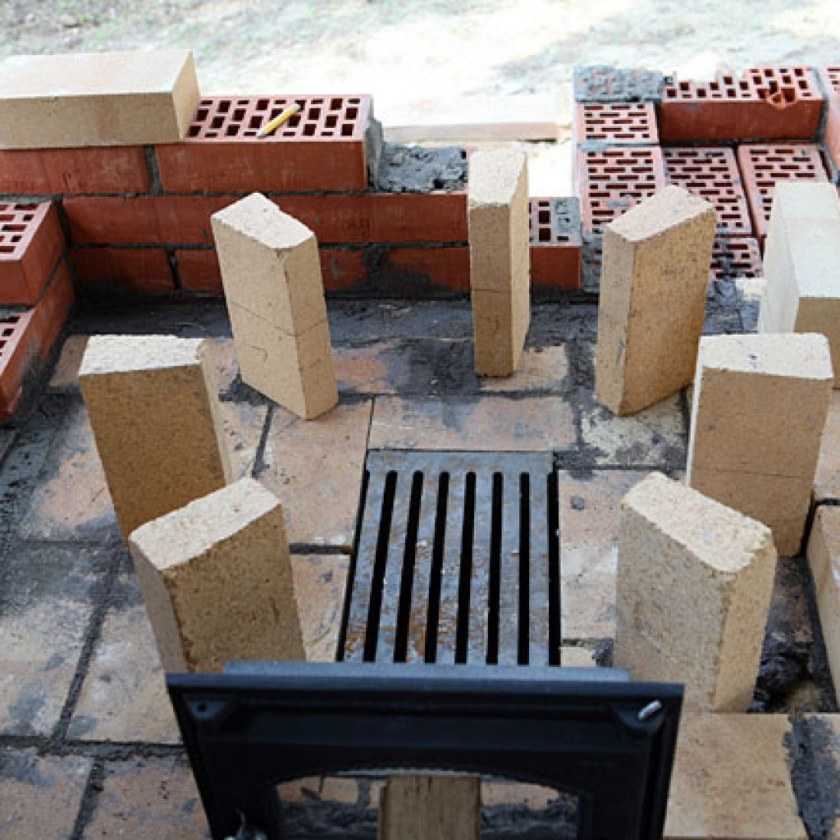

Процесс кладки
Изготовление и установка дымохода
Дымоход предлагается изготовить из двух отрезков стальной трубы диаметром 100 – 120 мм и тройника, вваренного между ними.
Конструкцию можно установить в неглубокой скважине, дно которой предварительно засыпается щебнем.
Нижняя часть дымохода должна иметь такую длину, чтобы после придания конструкции вертикального положения тройник оказался прямо напротив дымоотводящего отверстия топки.
Длина второго отрезка трубы, который приваривается к тройнику сверху, должна обеспечить выброс дыма выше человеческого роста.
Отвод тройника следует завести в дымоотводящее отверстие топки, уплотнив при этом зазоры печной глиной.
В готовой печи нужно развести огонь, чтобы таким образом просушить ее. Заодно это поможет проверить топку и дымоход на герметичность. На агрегат можно установить казан, наполненный водой. Если пузырьки воздуха, образующиеся на днище перед самым закипанием, будут расположены равномерно, значит и нагрев происходит равномерно.
Изготовление печи для казана из листовой стали
Это также один из простейших вариантов изготовления печи, при котором в работе потребуется:
- сам казан, чтобы измерять диаметр топочной камеры;
- сварка, электроды к ней;
- листы стали – чем они толще, тем лучше для конструкции;
- молоток;
- уголки для изготовления ручек и опор;
- электродрель;
- болгарка.
Обратите внимание. Работа должна производиться на открытом воздухе, неподалеку от источника электричества
При этом все также следует соблюдать правила безопасности.
Основные этапы изготовления:
- Измерьте диаметр казана -согласно полученному размеру и будут проводиться дальнейшие работы.
- Сделайте из стального листа прямоугольник. Его длина должна точно соответствовать сделанным ранее вычислениям. Также в нем необходимо прорезать небольшое отверстие.
- После этого можно приступить к прорезям для отвода дыма – их необходимо делать в самом верху печки.
Сверните лист в цилиндр. Для этого можно воспользоваться специальной формой и молотком или оборудованием. - Изготовьте опору и ручки.
- Соедините все элементы при помощи сварки. Некоторые элементы можно прикрутить на обычные болты.
- Такую печку после строительства необходимо покрыть жаропрочной краской. А после ее высыхания можно разводить огонь и готовить любимые блюда.
Для улучшения конструкции ее можно дополнить следующими элементами:
- Еще одним отверстием для поддувала.
- Колосником – он размещается между топочным и поддувальными отверстиями. Для его установки потребуется приварить внутри печки металлические уголки в качестве опоры.
- Дымоходом выше человеческого роста: так дым не будет никому попадать в глаза.
- Дверками. Их можно изготовить как самостоятельно, из того же листа стали, так и купить готовые, стоят они совсем недорого.
- Искроулавливателем. Он представляет собой металлическую банку с большим количеством мелких отверстий.
Все вышеперечисленные приспособления существенно облегчают процесс закладки дров и чистки печки.
Однако такую конструкцию будет тяжелее перемещать с места на место, поэтому решать только вам, что лучше – маневренность или функциональность.
Порядок сборки и пошаговое руководство
Прежде чем приступить к обработке корпуса из толстостенной металлической трубы необходимо определиться с высотой сооружения. Обычная высота обеденного стола и рабочей поверхности газовой плиты 90-100 см. Если взять отрезок трубы меньшей длины, то и казан будет устанавливаться ниже, это значит, что работать придется, согнув спину. Слишком высокую конструкцию также делать не стоит, когда кипящее масло находится на высоте, придется подниматься на цыпочках, чтобы помешивать блюдо, что еще более неудобно, чем гнуть спину. Поэтому рекомендуемая высота уровня крышки котла рекомендуется принимать 90-95 см.
Чтобы конструкция была устойчивой, придется в нижней части приварить с внутренней и с внешней стороны пластины, чтобы увеличить площадь опоры. При этом днище рекомендуется разместить на расстоянии 5 см выше ножек. Дверка топки и подувала, делаются с одной стороны печки, это и удобнее, и проще, чем делать вырезы с разных сторон. Колосниковая решетка, устанавливается минимум на 7 см ниже нижнего края дверки топки. Делается это так потому, чтобы горящие дровни при открытии дверки не выпадали из топки. Точка установки дымохода должна быть напротив дверки топки, при этом место врезки дымохода в корпус и верхняя сторона дверки должны быть разнесены минимум на 5 см по высоте.
Теперь, когда основные моменты понятны алгоритм работы, можно представить следующим образом:
- Делаются замеры отрезка трубы и проверяются правильность срезов с обеих сторон;
- В случае необходимости делается выравнивание верха и низа отрезка;
- При помощи мела или белого маркера делается разметка корпуса, выделяются зоны металла, которые необходимо удалить, делаются пометки, где будет привариваться элементы изнутри трубы;
- Вырезается окно под дверку топки и под дверку подувала. Дверка подувала должна быть по площади не больше 30% от площади дверки топки.
- Вырезанные элементы обрабатываются и готовятся для установки в качестве дверок;
- С внутренней стороны корпуса вычерчивается линия для установки колосниковой решетки. Из арматуры диаметром 8-10 мм выгибается кольцо и вваривается по указанной линии;
- Из листового металла вырезается круг дна печи. Круг обрабатывается абразивным кругом и максимально точно подгоняется под диаметр корпуса. После этого устанавливается на место и проваривается с двух сторон – со стороны топки и со стороны ножек.
- На дверки устанавливаются петли.
- На дверку топки с внутренней стороны корпуса дополнительно навариваются пластины из полосы толщиной 2-3 мм. Это делается для того, чтобы обеспечить плотное прилегание самой дверки к корпусу печи.
- В верхней части корпуса по всей окружности делаются треугольные вырезы, глубиной 30-40 мм и шириной 50мм. Это необходимо для лучшей фиксации казана на корпусе печи.
- Отступив от верхнего края 10-12 см на противоположной стороне от дверок топки, делает врезка трубы дымохода, она делается под углом 60 градусов. Длина отрезка выступающего за пределы корпуса должна быть 15-20см.
- На дверце топки сверлится 4 отверстия диаметром 10 мм, по углам на расстоянии 15-20 мм от краев дверки. С внутренней стороны на дверку крепится дополнительный экран из толстого металла. Это необходимо для того, чтобы при открытии угли не высыпались из топки, а сама дверка не сильно нагревалась.
- Из арматуры диаметром 16-24 мм делается колосниковая решетка печки. Расстояние между прутьями арматуры должно быть не больше 10 мм. Прутья связываются с нижней стороны 3 поперечинами – в центре самой длиной перемычкой и двумя равными по бокам.
- Запоры лучше сделать из листовой стали толщиной 1,5-2 мм, запоры должны быть прочными и надежными, еще лучше, чтобы листовая пластина была подпружиненная.
После сборки всей конструкции для придания привлекательного внешнего вида рекомендуется при помощи болгарки с металлической щеткой очистить всю поверхность и подготовить к покраске жаростойкой краской.
Первую топку после покраски нужно делать без приготовления пищи в казане, жаростойкая краска при нагревании запекается, выделяя неприятный запах, поэтому от готовки в первый раз рекомендуется отказаться.
Как видно из описания, печь для казана из трубы доступна для сборки даже начинающим мастерам, тем более, что в процессе использования появятся идеи для дальнейшего усовершенствования, например, установки дополнительных съемных поверхностей по типу рабочей поверхности на кухне
Наверняка придется обратить внимание на дымоход, оборудовав его дефлектором и искрогасителем. Для облегчения переноски печи можно продумать и вариант размещения транспортировочных колес, чтобы всею конструкцию можно было легко транспортировать одному человеку
Возможные трудности
При изготовлении существует риск столкнуться со следующими неприятностями:
- низкое качество проварки швов;
- застревает колосник при опускании в цилиндр;
- отсутствие устойчивости конструкции;
- выделение неприятного запаха при готовке.
Частой причиной плохой проварки швов является неправильный выбор сварочных электродов. Избежать этого поможет выбор их маркировки соответственно толщине свариваемого металла.
Важно! Для железного, стального и нержавеющего листа требуются разные электроды, а уголки должны быть сделаны из того же металла, что и цилиндр печи. Чтобы колосник не застревал посередине цилиндра, его размеры выбираются на 5—10 мм меньше внутреннего диаметра корпуса
Чтобы колосник не застревал посередине цилиндра, его размеры выбираются на 5—10 мм меньше внутреннего диаметра корпуса.
Неустойчивость конструкции получается от неправильного выбора угла наклона опор. Чем выше и уже цилиндр, тем более прямыми должны быть ножки печи.
Неприятный запах внутри часто появляется, если для конструкции использовано железо с плохо очищенной краской, поэтому перед сворачиванием листа для корпуса он прожигается паяльной лампой.
Видео: печь под казан
Кастрюля с плоским дном прогревается быстрее снизу, а вот казан равномерно распределит тепло. Что и делает блюда в казане такими вкусными. Но без специальной печи готовить в казане не получится. Вы можете сделать печку под небольшой казан из старого газового баллона.
Все ли газовые баллоны подойдут?
Важны 2 параметра:
- диаметр;
- объём топки.
Если выбрать из баллонов с максимальным диаметром, то получим: 9.2, 18, 27, 50-литровые. 9.2 и 18-литровые, несмотря на их больший диаметр, «бракуем» сразу из-за их маленьких объемов. Ведь часть объема «съедят» днище казана и поддувало (зольник). И получится, что вам с такой печкой нужно постоянно подкладывать маленькие чурочки – преодоление трудностей, которые сначала можно исключить.
Остаются 27 и 50 литровые газовые баллоны. Их мы рекомендуем для изготовления печи под казан. 50-литровый баллон предпочтительней, он позволит вам топку большего объема и удобный зольник. Да и если отрезая, вы где-то промахнетесь, можно исправиться без заметного вреда.
Второй вопрос, что надо решить, это нужно или нет делать дымоход. Именно дымоход как трубу. Обычно, отдельный дымоотвод делают чтобы уменьшить задымление вокруг казана. При высокой трубе и хорошей тяге это работает.
Но у нас маленькая переносная печь
Наши соображения против:
- Высота этой трубы будет никакая и тяги она не создаст;
- Будет торчать очень нагретая железка;
- Конструкция выходит дороже и тяжелее;
- Нужно еще с собой брать трубу.
Третий, немаловажный вопрос, делать или нет поддувало.
Есть два варианта оформления нижней части печи из баллона:
- Решетка-колосник, и мелкие угольки с золой летят вниз;
- Оформленное поддувало куда и падают мелкие угольки с золой.
В очень редких случаях можно не делать поддувало. Тогда мелкие угли будут падать вниз. На наш взгляд, это риск и лучше сделать нормальное поддувало с зольником. Это надежность.
