Ветряк 2 — аксиальная конструкция на магнитах
Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.
Что необходимо подготовить?
Что такое ветровой генератор, устройство и принцип работы
Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.
Распределение и закрепление магнитов
Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.
Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:
- Для однофазных генераторов сумма полюсов равняется количеству магнитов.
- Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

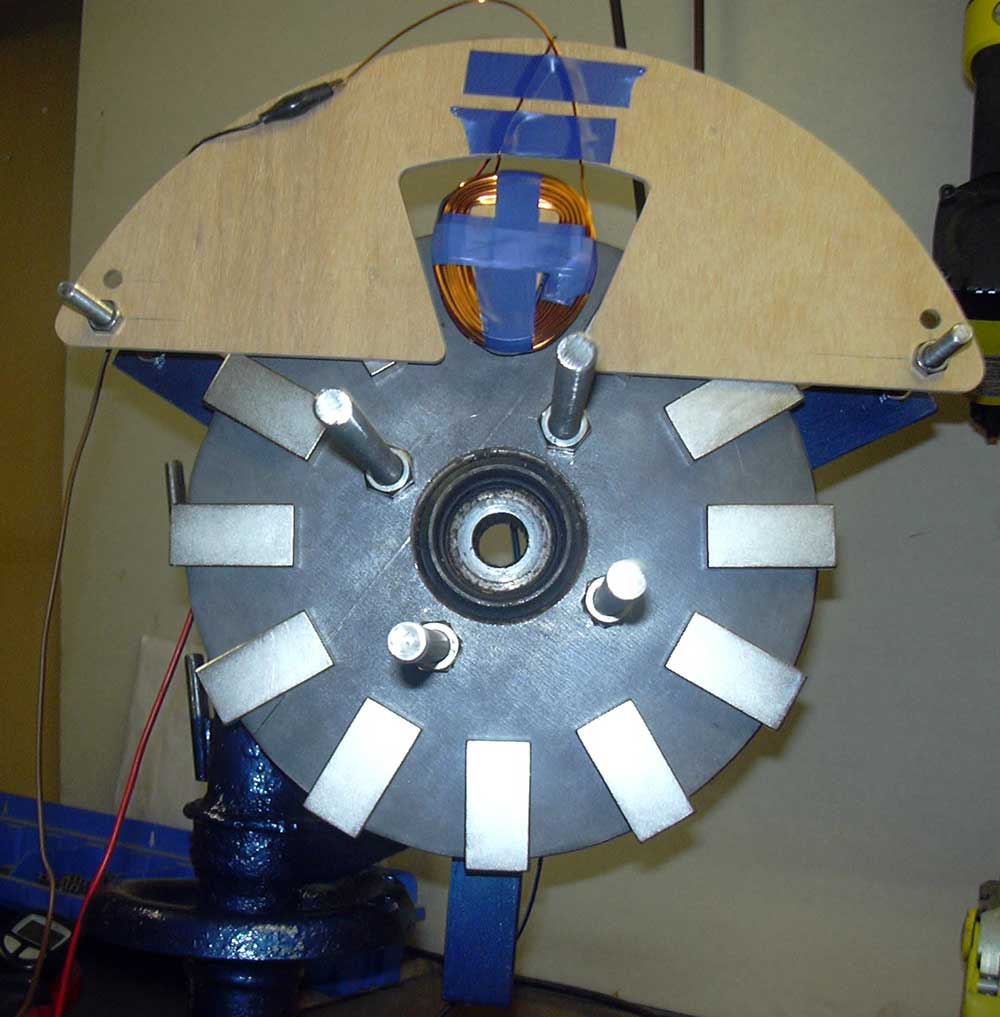

Магниты установлены перпендикулярно окружности диска
Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.
Трехфазные и однофазные генераторы
Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.
Процесс наматывания катушек
Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.
Мачта и винт
Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.
ПОСМОТРЕТЬ ВИДЕО
Особенности эксплуатации ветряков
Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.
Домашний ветрогенератор и схема контроллера
Контроллер, отвечающий за обслуживание АКБ, предназначен для управления зарядным процессом. Данная функция делится на несколько подфункций:
К примеру, один функционал следит за токами заряда и саморазряда. Второй реализует действия, измеряющие давление и температурный режим. С помощью третьего компенсируется разница энергетических потоков, когда одновременно с потреблением энергии осуществляется зарядка батарей.
Полным функционалом обладают промышленные приборы, а вот домашние самодельные контроллеры от совершенства далеки. Но и они нормально работают, защищая установку от перенапряжения и глубокой разрядки.
Контроллер представляет собой отдельный электронный модуль, способный быстро отключаться и сниматься.
Классификация видов генераторов энергии
Существует несколько признаком, по которым классифицируют ветроэлектрические установки.
Итак, ветряки различаются по:
- числу лопастей в пропеллере;
- материалам изготовления лопастей;
- расположению оси вращения относительно поверхности земли;
- шаговому признаку винта.
Встречаются модели с одной, двумя, тремя лопастями и многолопастные.
Изделия с большим числом лопастей начинают своё вращение даже при небольшом ветре. Обычно их используют в таких работах, когда сам процесс вращения важнее получения электроэнергии. Например, для извлечении воды из глубоких колодезных скважин.
Лопасти могут быть парусными или жесткими. Парусные изделия намного дешевле жестких, на изготовление которых идёт металл или стеклопластик. Но их приходится очень часто ремонтировать: они непрочные.
Что касается расположения оси вращения относительно земной поверхности, различают вертикальные и горизонтальные модели. И в этом случае каждая разновидность имеет свои преимущества: вертикальные более чутко реагируют на каждое дуновение ветра, зато горизонтальные мощнее.
Ветрогенераторы разделяются по шаговым признакам на модели с фиксированным и изменяемым шагом.
Изменяемый шаг позволяет существенно увеличивать скорость вращения, но такая установка отличается сложной и массивной конструкцией. ВЭУ с фиксированным шагом проще и надёжнее.
Галерея изображений
Фото из
От изрядно поврежденного автогенератора после разборки остался лишь статор, для которого был отдельно сварен корпус
Для того чтобы восстановить технические характеристики двигателя, надо перемотать 36 катушек статора. В перемотке потребуется провод диаметром 0,56 мм. Витков надо сделать по 35 штук
Перед креплением лопастей отремонтированный двигатель надо собрать, покрыть лаком или хотя бы эпоксидкой, поверхность нужно покрасить
Провода соединяются по параллельной схеме, три провода выводятся для подключения к источнику питания
Ось, предназначенная для обеспечения вращения, выполнена из отвода трубы 15. К оси приварены подшипники, которые привалены через отрезок трубы 52
В изготовлении хвоста использована оцинкованная листовая сталь толщиной 4 мм, загнутая по краям и установленная в выбранный в рейке паз
Лопасти вырезаны из полимерной канализационной трубы, прикреплены к соединяемому с двигателем треугольнику шурупами
Практически бесплатный ветряной генератор можно сделать из бросовых деталей: двигателя от старого автомобиля и обрезка канализационной трубы
Шаг 1: Разборка бывшего в употреблении генератора
Шаг 2: Восстановление возможностей двигателя
Шаг 3: Сборка восстановленного двигателя для ветряка
Шаг 4: Соединение проводов двигателя и вывод их к силовой линии
Шаг 5: Специфические особенности устройства поворотного узла
Шаг 6: Изготовления хвоста для реагирования на ветер
Шаг 7: Крепление лопастей ветряной мини электростанции
Шаг 8: Сборка практически бесплатного генератора электроэнергии
Мачта
Мачта, на которой крепится ветрогенератор – это один из самых важных его узлов.
Она не только обеспечивает безопасность эксплуатации ветряка (нижняя точка круга, описываемого лопастями, должна быть не ближе 2 метров к земле), но и позволяет ему максимально эффективно использовать энергию ветра, поток которого вблизи от земли становится более турбулентным.
Большая высота приводит к низкой жесткости мачты ветрогенератора и делает ее прочностной расчет достаточно сложным не только для мастера-любителя, но и для инженера. Можно перечислить лишь основные моменты:
- Размещайте мачту возможно дальше от дома и деревьев, затеняющих воздушный поток. Кроме того, при сильном ветре возможно падение ветрогенератора на здание либо его повреждение деревьями;
- Оптимальная конструкция мачты – это ажурная сварная ферма наподобие вышек электропередач, но в изготовлении она сложна и дорога. Простейший, но достаточно эффективный вариант – это несколько параллельных труб диаметром 80-100 мм, сваренных короткими швами между собой и забетонированных на глубину не менее метра в земле. Конструкцию из одной трубы крайне желательно усилить тросовыми растяжками, которые также крепятся к залитым в бетон опорам.
- Для упрощения обслуживания ветряка его мачту можно сделать переломной: в этом случае при ослаблении растяжки, идущей в направлении перелома, мачту можно будет наклонить к земле.
Рассказ об очень простом ветрогенераторе из домашнего вентилятора
Схема самодельного ветрогенератора – основные узлы
Сделать самодельный ветрогенератор в домашних условиях сравнительно легко. Ниже вы можете увидеть простой чертеж, объясняющий расположение отдельных узлов. Согласно этому чертежу, нам необходимо сделать или подготовить следующие узлы:
Схема самодельного ветряка.
- Лопасти – они могут быть изготовлены из самых разных материалов;
- Генератор для ветрогенератора – можно приобрести готовый или сделать самостоятельно;
- Хвостовая часть – направляет лопасти по направлению ветра, позволяя добиться максимального КПД;
- Мультипликатор – повышает обороты вращения вала (ротора) генератора;
- Крепежная мачта – на ней будут удерживаться все вышеперечисленные узлы;
- Натяжные тросы – удерживают всю конструкцию и не дают упасть от порывов ветра;
- Контроллер заряда, аккумуляторы и инвертор – обеспечивают преобразование, стабилизацию и накопление полученной электроэнергии.
Мы попробуем сделать с вами простой роторный ветрогенератор.
Собственная электростанция для дачи
А вот изготовление более мощного ветрогенератора придётся начать с покупки ведра и это не розыгрыш. Да, для начала, придётся купить обычное оцинкованное ведро. Это, конечно, в том случае, если такое прохудившееся ведро не завалялось где-либо в сарае. Размечаем его на четыре части и делаем ножницами по металлу прорези, так, как это показано на рис.4.
Ведро крепится за днище к шкиву генератора. Крепить следует четырьмя болтами, расположив их строго симметрично и на одном расстоянии от оси вращения, что позволит избежать дисбаланса.
Итак, практически всё готово, осталось выполнить следующие действия:
- Отогнуть металл на прорезях, чтобы получить лопасти. Если чаще всего господствует сильный ветер, достаточно слегка отогнуть бока. Если ветер слабый, отогнуть можно и посильнее. В любом случае, величину изгиба можно отрегулировать позднее;
- Соединить все необходимые приборы (кроме генератора) так, как это показано на рис.5;
- Закрепить генератор с идущими от него проводами на мачте;
- Укрепить мачту;
- Подсоединить провода, идущие от генератора, к контроллеру.
Всё. Изготовленный своими руками ветрогенератор готов к работе.
Начало работ
Работы по изготовлению ветряного генератора энергии начинаются с того, что нужно взять емкость из нержавеющей стали или алюминия. Чаще всего используется ведро, большая кастрюля, выварка и прочее. Это будет основа для будущего ветряка.
Используя рулетку и маркер или карандаш, необходимо поделить емкость на 4 равные части. Далее, естественно, необходимо разрезать данный металл по разметке. Для этого обычно используется болгарка, однако если основа сделана из такого материала, как оцинкованный металл или окрашенная жесть, то придется работать ножницами, так как такие материалы просто перегреются во время резки болгаркой. Это будут лопасти, однако разрезать полностью конструкцию не стоит. Теперь необходимо приступить к переделыванию шкива генератора.
И в днище емкости, и в шкиве генератора нужно сделать разметку и просверлить отверстия под болты
Здесь очень важно следить за симметричным расположением, чтобы не возникло дисбаланса при вращении
После этого необходимо отогнуть лопасти, но не слишком сильно
Здесь важно учесть сторону, в которую будет вращаться генератор. Чаще всего направление идет по ходу часовой стрелки
Что касается изгиба лопастей, то площадь этих приспособлений будет напрямую влиять на скорость вращения, так как меняется плоскость воздействия воздушного потока на приспособление.
После всех этих манипуляций на шкив генератора крепится ведро или другая емкость с готовыми отверстиями для болтов.
Генератор крепится к мачте и фиксируется подготовленными хомутами. После этого необходимо подсоединить провода и собрать электрическую цепь.
Здесь придется иметь на руках схему, придется запомнить цвета всех проводов и маркировку контактов. Позже все это обязательно понадобится, а пока можно крепить провода также на мачте ветряка.
Домашний ветряной генератор также требует подключения аккумулятора. Чтобы его подключить, потребуются ранее купленные провода сечением 4 мм2. Протяженности в 1 метр будет вполне достаточно. Для подключения к данной сети нагрузки, то есть потребителей электрической энергии (световых ламп, бытовых приборов и т. д.), вполне хватит проводов по 2,5 мм2. После этого потребуется установить и подключить к цепи инвертор, для этого опять нужны провода 4 мм2.
Мощность устройства
Во-первых, нужно определить, какой мощности ветряк требуется, с какими задачами и нагрузками он должен справляться.
Обычно альтернативные источники энергии устанавливают, как дополнительный, который только помогает основному энергоснабжению.
И агрегаты мощностью от 500 Вт – это уже неплохо.
Для отопления небольшого дома понадобится около 2-3 кВт.
Но мощность ветряка зависит от 2 факторов:
- Диаметра лопастей.
- Скорости ветра.
Желаемое соотношение можно определить по таблице для горизонтальных устройств (на пересечении скорости ветра и диаметра лопастей – мощность в ваттах).
| Скорость ветра/Диаметр лопастей | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1м | 3 | 8 | 15 | 27 | 42 | 63 | 90 | 122 | 143 |
| 2м | 13 | 31 | 61 | 107 | 168 | 250 | 357 | 490 | 650 |
| 3м | 30 | 71 | 137 | 236 | 376 | 564 | 804 | 1102 | 1467 |
| 4м | 53 | 128 | 245 | 423 | 672 | 1000 | 1423 | 1960 | 2600 |
| 5м | 83 | 196 | 383 | 662 | 1050 | 1570 | 2233 | 3063 | 4076 |
| 6м | 120 | 283 | 551 | 953 | 1513 | 2258 | 3215 | 4410 | 5866 |
| 7м | 162 | 384 | 750 | 1300 | 2060 | 3070 | 4310 | 6000 | 8000 |
| 8м | 212 | 502 | 980 | 1693 | 2689 | 4014 | 5715 | 7840 | 10435 |
| 9м | 268 | 653 | 1240 | 2140 | 3403 | 5080 | 7230 | 9923 | 13207 |
Например, если чаще всего дуют ветра от 5 до 8 м/с, а нам нужно, чтобы ветряк выдавал 1,5 — 2 кВт, то нужно рассматривать конструкции диаметром от 6 м.
Устройство самодельных ветряков для дома
Устройство ветрогенератора
В последнее время большой интерес появился у людей к ветряной энергии на уровне использования ее в бытовой сфере. В принципе это можно объяснить, если взять и посмотреть на счет, который приходит за потребленную электроэнергию. Цифры говорят сами за себя. Поэтому люди, которые могут что-либо конструировать, начинают активизироваться и ищут различные пути использовать все имеющиеся у них возможности, чтобы получить электричество недорого.
Одной из таких реально существующих возможностей, которая взаимосвязана с ветряком при его конструировании, является использование автомобильного генератора. По сути, автомобильный генератор является уже готовым прибором. Единственное, что остается, это приделать к нему лопасти. Это необходимо сделать для того, чтобы в процессе эксплуатации можно было свободно снимать с генератора полученное значение электроэнергии. Отличительная особенность такого ветряка заключается в том, что он эффективно будет работать только в ветреную погоду.
В принципе можно сказать, что применение в быту любого автомобильного генератора для создания ветряка, вполне возможно. В основном умельцы находятся в поиске более мощной модели такого генератора, чтобы в процессе эксплуатации он мог отдавать как можно больше энергии. Поэтому в последнее время пользуются огромной популярностью различные конструкции генератора от грузовых автомобилей, автобусов, тракторов и другой крупногабаритной автомобильной техники.
Дополнительные комплектующие
Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:
- автомобильный аккумулятор;
- винт, который может быть двух- или трехлопастным;
- электрический кабель;
- элементы опоры;
- крепеж;
- мачта.
Ветрогенератор для частного дома схема.
Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель
В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.
Винт для ветрогенератора.
Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.
Лопасти для ветрогенератора
Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.
Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.
Изготовление самодельного ветряка (чертеж ветрогенератора)
В качестве генератора, основного агрегата любой электростанции, используется электродвигатель постоянного тока (U = 48В, I = 15А, n = 1200 об/мин). Ротор вращается с частотой менее 500 об/мин, причем по мере усиления ветра обороты не возрастают, а увеличивается ток заряда. На валу генератора установлена цепная звездочка (Z=10) от велосипедного двигателя Д-6. Ведомая звездочка (Z=48) и весь кареточный узел взяты от взрослого велосипеда.
Раму пришлось распилить и придать ей нужную форму, а потом заварить. Генератор крепится к раме при помощи болтов М8. Роликовую цепь с шагом 12,7 мм перед установкой нужно прокипятить несколько минут в моторном масле, а затем вытереть ветошью. Лучше использовать цепь от мотоцикла: ее срок службы значительно дольше.
Вал каретки я выточил новый, более длинный. При сборке кареточного узла необходимо смазать подшипники смазкой Литол-24 или ЦИАТИМ. Затем на вал навинчивается до упора гайка М16, надевается фланец (рис.3) и зажимается другой гайкой. К фланцу восемью болтами М6 крепится диск (рис.4) таким образом, чтобы выступ фланца на 40 мм вошел в отверстие диска.
Фланец изготавливается следующим образом: на токарном станке из стали вытачивается диск (рис.3, поз.1), затем головка торцевого ключа на 24 отрезается со стороны держателя по высоте до 20 мм, обе эти детали совмещаются друг с другом соосно и привариваются.
В таком случае, если будут использоваться только две лопасти, диск и фланец можно заменить стальной пластиной (рис.1, поз.3). Лопасти изготавливаются из дюралюминия толщиной 2 мм. После изготовления им необходимо придать дугообразную форму. Для этого лопасть надо положить на что-то круглое (например, трубу диаметром 800 мм и длиной не менее 800 мм) и согнуть по линии, показанной на чертеже. Затем лопасть при помощи шести шурупов крепится к деревянной спице, которая делается из струганного деревянного бруска 36х55х500 мм.
Спицы, в свою очередь (при помощи двух болтов М8 каждая), присоединяются к диску или пластине.
Для использования слабого ветра, 5-8 м/с, у меня сделано шесть одинаковых лопастей. При сильном ветре советую использовать только две. Но даже и при небольшом ветре с двумя лопастями ветряк дает ток 4-6 А при напряжении 14 В. В принципе, можно уменьшить длину лопастей до 80 см.
К нижней части рамы приварен штырь (кусок трубы длиной 120-150 мм), который с небольшим зазором входит в трубу-мачту. Перед монтажом его необходимо смазать и проложить латунную шайбу, на которой весь узел будет легко вращаться в горизонтальной плоскости и при помощи съемного стабилизатора становиться против ветра. Мачта длиной 3-3,5 м изготовлена из водопроводной трубы ∅34 мм (не менее). К нижней части мачты, с торца трубы, приварена опорная площадка (S 2-3 дм²), к которой, в свою очередь, приварен штырь длиной 150 мм и ∅12-15 мм. При установке мачты штырь просто втыкается в землю.
На расстоянии 1 м от верхнего конца трубы-мачты, по ее окружности, я приварил четыре гайки М10 для крепления растяжек. Мачту лучше изготовить из двух частей – для удобства перевозки на багажнике легкового автомобиля. В стационарных условиях ее можно изготовить и из другого материала, и более длинную.
Несколько слов о пульте контроля и зарядки аккумулятора. В него входят амперметр и вольтметр постоянного тока любого типа, но лучше небольших размеров. Амперметр на максимальный ток 20-30 А, вольтметр на 15-30 В (из расчета того, что бортовая сеть автомобиля – 12 В).
Развязывающий диод – любого типа на ток 20 А. В качестве реостата можно использовать проволочное сопротивление типа ППБ-50Г на 5-10 0м, 50 Вт с доработкой: с левого края нужно снять несколько витков провода, чтобы в рабочем положении цепь разрывалась.
Можно использовать и любой другой резистор, выдерживающий ток 20 А в течение нескольких секунд. А нужно это вот зачем: если аккумулятор заряжен полностью и напряжение на нем достигло 14-14,5 В, то резистором в течение трех секунд закорачиваем генератор и тем самым останавливаем его, ток при этом в 3-4 раза меньше рабочего. Можно затем одну из лопастей привязать к мачте.
Закорачивать генератор резко нельзя, так как может произойти поломка механизма. Вручную, даже при среднем ветре, за лопасть останавливать очень опасно.
Уменьшать этим резистором ток заряда тоже нельзя, так как он выгорит через несколько десятков секунд. Ток заряда можно уменьшить путем добавления количества включенных в розетку ламп. Токоведущий провод – любой мягкий кабель (лучше обрезиненный) сечением 3-4 мм², который пропущен внутри трубы мачты.
