Подпитка системы отопления: схемы, принцип работы, устройство

Особенности монтажа

Направление воды должно совпадать с направлением стрелки на корпусе устройства

Клапан ставится на трубе так, чтобы совпадало направление жидкости с курсом стрелки. Фильтровальная пробка направляется вниз, а винт настройки должен быть доступен к использованию. Циферблат манометра поворачивается, чтобы удобно было считывать значения.

Подмоточный материал используется рационально, чтобы излишки не попадали в просвет редуктора. Подпитка котла в виде клапана не должна зависеть от магистральных нагрузок (сжатие, кручение, изгиб, вибрация). Для этого ставятся дополнительные опоры или компенсаторы.

Несовпадение осей трубопроводов не должно быть больше 3 мм при длине 1 м. При большей протяженности добавляется по 1 мм на каждый погонный метр. Подпиточный контур присоединяется к трубопроводу недалеко от расширительного бака.

Особенности подпитки открытого контура отопления

Особенности подпитки открытого контура отопления

Открытая система имеет расширительный бак. Его устанавливают в наивысшей части «магистрали». Он помогает справиться с тепловым расширением воды, компенсируя давление в отоплении. Для определения уровня жидкости из емкости на кухню или в ванную комнату выводят контрольную трубку. В конце этой трубки устанавливают запорную арматуру, она поможет избежать утечки перерасхода воды.

В контрольное время кран открывается. Если вода течет, тогда все в порядке. В противном случае нужно незамедлительно пополнить уровень воды.

Гравитационная отопительная система имеет три основных элемента:

  1. шаровой кран необходим для передачи теплоносителя из водопровода в отопление;
  2. фильтр помогает устранить опасные примеси;
  3. обратный клапан защищает от смешивания питьевой воды и жидкости из отопительной системы.

Выбор величин давления в системе и расширительном бачке

Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.

Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!

Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.

Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.

Уровни давления в расширительном бачке.

Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)

Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости

Заключение

Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.

Технические параметры рабочих жидкостей

Рабочей жидкостью выступает не обыкновенная вода, взятая из водопровода или ближайшего водоема. Напротив, эта вода должна пройти специальную обработку, в нее должны добавляться полезные вещества, а примеси, негативно воздействующие на трубопровод и другие элементы системы, удаляться. В большинстве случаев подобная жидкость заливается в централизованные сети отопления. Должным образом обработать воду не так сложно, да и стоит это недорого, а сам процесс подпитки может выполняться в котельных помещениях.

Обратите внимание! Основным минусом воды в роли теплоносителя считается то, что она замерзает по достижении отметки в 0С, при этом отопительные приборы и трубопровод после этого зачастую разрушаются. Что же касается синтетических составов, то температура промерзания у них заметно ниже, да и их химический состав уже оптимален для магистралей отопления. Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа

Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа

Что же касается синтетических составов, то температура промерзания у них заметно ниже, да и их химический состав уже оптимален для магистралей отопления. Но по причине высокой стоимости такие жидкости применяются преимущественно в индивидуальных системах отопления замкнутого типа.

Для чего нужна такая подпитка?

Вы, возможно, уже сталкивались с термином «клапан подпитки». Что он собой представляет и для чего требуется? Попытаемся это выяснить. Начнем с того, что во всех закрытых системах отопления (вне зависимости от используемого типа циркуляции рабочей жидкости) теплоноситель движется от котла, проходит через все отопительные приборы и, в конечном счете, возвращается обратно. И чтобы циркуляция постоянно происходила достаточно эффективно, необходима постоянная поддержка рабочего давления, которое, в свою очередь, связано непосредственно с объемами горячей жидкости.

Даже если при обустройстве системы выполнялись все требования и нормативы, а также при абсолютной ее герметичности, объем теплоносителя все равно со временем будет уменьшаться и этого, увы, не избежать. Причина тому предельно проста: утечки в сети будут в любом случае. Жидкость может вытекать через соединения отдельных элементов системы, через сальниковые уплотнители прибора циркуляции, также незначительное количество жидкости утеривается при каждом открытии крана Маевского. Безусловно, в условиях замкнутой системы данные потери несущественны, но рано или поздно все это суммируется и может стать причиной неожиданных проблем. Ситуация лишь усугубляется, если случается какая-либо системная авария.

Вывод очевиден: объем нагретого теплоносителя нужно периодически восполнять. С этой целью и были созданы упомянутые выше клапаны подпитки.

Использование автоматического регулятора

При использовании газовых котлов часто устанавливается подпиточный клапан, через который теплоноситель попадает в систему. Он обычно находится в закрытом состоянии. Если датчик давления фиксирует падение до 0,8 бар, то клапан открывается, и теплоноситель поступает в систему. После достижения нужного давления он вновь перекрывает доступ.

С обоих сторон клапана подпитки с обеих сторон должны быть установлены отсечные краныИсточник stroyday.ru

Чтобы обеспечивалась автоматическая подпитка системы отопления, требуется сделать специальную конструкцию. Для её создания обычно нужно заранее подготовить несколько шаровых вентилей, необходимый фитинг, редукционный клапан и предусмотреть установку двух тройников. В специализированных магазинах можно купить готовое устройство. Его ставят на обратный трубопровод. По возможности это нужно сделать рядом с котлом. Чтобы управлять системой, нужно выставить давление, при котором будет открываться клапан.

Использование автоматического устройства имеет следующие недостатки:

  • При долгом отсутствии хозяев возможна ситуация, когда подкачка требуется из-за наличия протечки. В этом случае выгоднее отключить систему до того момента, когда будет проведён ремонт.
  • При использовании антифриза ёмкость может быстро закончиться. Ставить вместительную бочку с этим составом более рискованно, так как увеличится риск разлива.

Чтобы более качественно контролировать работу автоматического блока, можно приобрести модель с электронным управлением. В продаже имеются такие, которые обеспечивают передачу данных о текущем состоянии системы отопления на мобильный телефон.

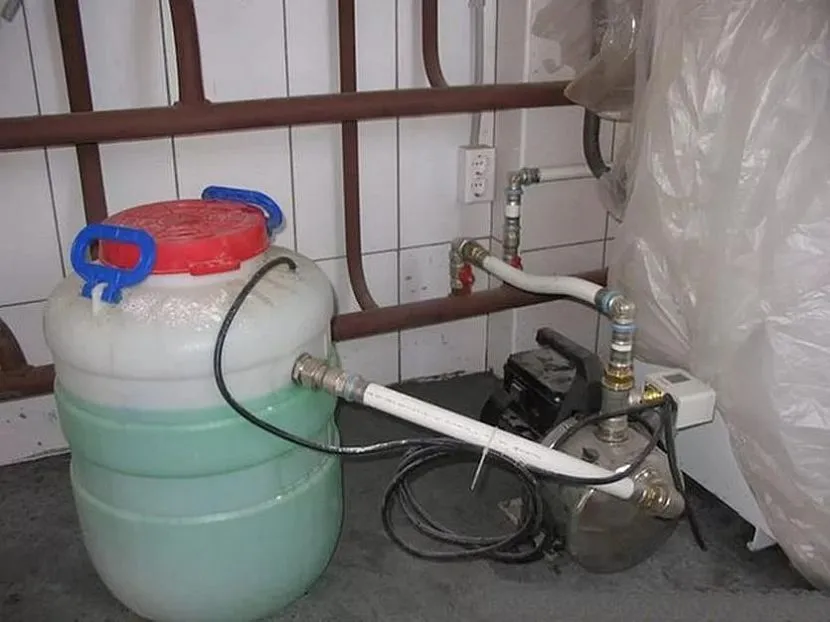

Насосная станция для подпитки антифризомИсточник stroyday.ru

Автоподпитка системы отопления.

Сферы применения

ИТП для подогрева воздуха в системе вентиляции

ТП необходимы для правильного распределения тепла между потребителями. К ним относятся:

  • Снабжение горячей водой. Часть тепла, поскольку горячая вода подается по трубам, уходит на отопление ванной и кухни.
  • Отопительные системы – поддерживают комфортную температуру в жилых и публичных помещениях.
  • Вентиляционная система – перед поступлением в здание воздух подогревается.
  • Холодное водоснабжение – относится не к потребителям, а к элементам обеспечения. Холодная вода служит регулятором.

Устанавливают ТП для отопления, водоснабжения, кондиционирования и старых, и новых зданий.

Классификация и обустройство водяной сети отопления

Различается два типа систем – с естественной и принудительной циркуляцией. Гравитационная (самотечная) сеть работает по физическим законам – вода транспортируется за счет повышения температуры и плотности. Контур обратного тока выкладывается с наклоном в сторону котла для облегчения транспортировки жидкости.

Принудительная сеть работает посредством циркуляционного насоса. Прибор обеспечивает транспортировку теплоносителя с повышенной интенсивностью. Система становится энергозависимой, но экономичной – за счет ускорения течения воды тратится меньше топлива на прогрев.

Отопление с естественной циркуляцией в одноэтажном строении

Гравитационные магистрали практичнее делать в одноэтажных домах. В этом случае трубопровод удобнее выложить с наклоном, чтобы обеспечить оптимальный режим циркуляции. Расчет уклона минимум 0,5% от положения контура. Проще говоря, надо делать наклон в 2 см на каждый 1 м магистрали.

Особенности монтажа системы отопления в частном доме без насоса:

  1. Котел устанавливается в самой нижней точке схемы. Чаще всего его ставят в подвале. Оптимальный перепад высоты 100 см.
  2. Расширительный бак монтируют в самой верхней точке схемы. Разница высот до 50 см.
  3. От котла обустраивается длинный вертикальный стояк. Это разгонный трубопровод, по которому горячий теплоноситель поднимается вверх.
  4. Скорость циркуляции 0,1-0,25 м/с. Чтобы обеспечить интенсивность, требуется тщательный расчет сечения трубопровода.
  5. При установке герметичного расширительного бака выбирается уровень равный с котлом. В самую верхнюю точку системы врезается воздухоотводчик.

Схема отопительной системы одноэтажного дома с принудительной циркуляцией

Более простой вариант, при котором не придется соблюдать уклон при выкладке контура обратного тока. Система дополняется насосом, который врезается в трубопровод обратной циркуляции рядом с котлом. До насоса устанавливают грязевой фильтр. Иногда сеть дополняют байпасом – устройство позволяет запускать циркуляцию воды при отсутствии электричества. На байпас монтируют группу безопасности, прибор поддерживает работоспособность сети в оптимальном режиме.

Система водяного отопления естественной циркуляции в двухэтажном доме

Для строения более 1 этажа подойдет вертикальная двухтрубная разводка отопления от котла в частном доме с естественной или принудительной циркуляцией. Гравитационная сеть 2-этажного дома мало отличается от строения такой же системы в одноэтажной постройке. Котел нагрева устанавливают в подвале, там же формируется разводка для батарей – их принято располагать друг над другом. Получается что два радиатора на разных этажах образуют стояк, подключенный в нижней части к обратному контуру.

Система отопления с принудительной циркуляцией в двухэтажном доме

Рассматривая, как сделать отопление своими руками, учитывают тип разводки – при данном способе она должна быть горизонтальной. Получается, что под радиаторами прокладывается две трубы – подачи и обратки, каждая батарея стыкуется с обоими контурами.

Раздача теплоносителя организуется небольшим стояком, длина которого ограничена полом второго этажа. На первом этаже от стояка выполняется отвод в сторону горизонтальной разводки. На втором этаже стояк является продолжением контура подачи.

Если собрать сеть правильно, перебоев не возникнет, насос подает воду равномерно, обеспечивая нужный уровень давления.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.

Открытая и закрытая системы отопления: принцип заполнения

Открытая система оснащается расширительным бачком в своей верхней точке. Поверхность жидкости-теплоносителя в нем непосредственно соприкасается с атмосферным воздухом. Закрытая система оснащена мембранным расширительным бачком, герметически изолированным от атмосферы.

Отопительные системы любого типа можно заполнять следующим образом:

  • водопроводной водой, подаваемой в нижнюю точку системы – через подпиточный вентиль;
  • водой (дистиллированной) или антифризом, подавая жидкость из емкости (колодца, водоема):
  • наливом вручную и/или посредством насоса в верхнюю точку (штуцер под воздухоотводчик или через открытый расширительный бак);
  • закачиванием насосом через нижнюю точку – подпиточный вход.

Многим домовладельцам известен простейший (и наихудший!) способ заполнения открытых систем через расширительный бачок. Вода/антифриз заливаются внутрь с перерывами для выпускания воздуха. Повторять этот способ в закрытых системах, используя патрубки верхних воздухоотводчиков, не рекомендуется. Воздух, изначально заполняющий систему, проходит вверх через слой заливаемой воды, растворяясь в ней. Воздушные пробки, препятствующие току воды по трубам и радиаторам, будут вам гарантированы.

Тогда как заполнить систему отопления закрытого типа? Рекомендуемым способом заполнения любых систем отопления является подача жидкости под давлением (из водопровода или емкости посредством насоса) через нижний подпиточный вентиль.

Расположение узла подпитки системы отопления.

Автоматическая подпитка

Для системы отопления с закрытым контуром наиболее целесообразно выполнить обустройство автоматического узла подпитки. Несмотря на его высокую стоимость, применение такого оборудования экономически оправдано. Твердотопливные котлы, которые используются в закрытых системах отопления, имеют высокую производительность. Снижение уровня теплоносителя может привести к критическому перегреву теплообменника, топки и самого котла. При этом интенсивное движение теплоносителя по контуру может привести к быстрому уменьшению его количества. А отсутствие устройства безопасности непосредственно на котле не даст возможность оперативно отслеживать количество воды в трубопроводах и радиаторах.

Для устройства узла автоматической подпитки используются различные виды устройств и запорной арматуры. Наиболее целесообразно приобрести специализированное устройство — редуктор подпитки. Он совмещает в одном корпусе все необходимые функциональные элементы:

  • Обратный клапан;
  • Фильтр;
  • Манометр с задвижкой;
  • Устройство контроля давления.

На крышке редуктора расположен винт, контролирующий рабочее давление устройства. Его рекомендуется установить на два бара – оптимальное давление в автономной закрытой системе отопления.

Автономная система автоматической подпитки является одной из наиболее сложных, в техническом исполнении и дорогостоящих. Ее использование экономически оправдано для обслуживания крупных систем отопления на несколько коттеджей с использованием твердотопливных котлов. Такая система, чаще всего, имеет коммерческое применение, и устанавливается на туристических объектах, лыжных курортах и базах отдыха, удалённых от централизованных инфраструктур. Она состоит из следующих элементов:

  • Ёмкость для воды объёмом 50-100 л;
  • Погружной насос;
  • Реле давления;
  • Высасывающий шланг;
  • Воздушный клапан;
  • Датчик уровня;
  • Штуцер с фильтром грубой очистки;
  • Датчик уровня жидкости.

В случае если в качестве теплоносителя используется не вода, а гликолесодержащие растворы система доукомплектовывается устройством перемешивания, чтобы предотвратить расслоение теплоносителя на различные фракции по плотности.

Принцип действия автоматической системы подпитки отопления для крупных тепловых узлов следующий:

  1. Теплоноситель подается в емкость через штуцер с фильтром. Это исключит возможность попадания загрязнения в трубопроводы отопления;
  2. Для заполнения системы отопления используется объемный насос с ограниченной производительностью. Это позволит равномерно заполнить трубопроводы и теплотехнические устройства теплоносителем при первом пуске;
  3. При достижении заданного давления реле отключает насос и прекращает подачу теплоносителя. При снижении рабочего давления реле осуществляет автоматическое включение насоса;
  4. Сигнал с датчика уровня жидкости, расположенного в ёмкости, подключается к световой сигнализации в разрыв цепи;
  5. Воздушный клапан устанавливается в крышку ёмкости для выравнивания давления при отборе теплоносителя;
  6. Все энергозависимые устройства контроля, подключается через блок бесперебойного питания, что обеспечит постоянный контроль давления теплоносителя в системе отопления.

Наиболее простая ситуация с газовыми котлами, которые используются в автономных системах отопления квартир. Практически все современные модели особенно двухконтурных газовых котлов уже имеют встроенный редуктор подпитки. Он соединяется с подающим патрубком ГВС. И при падении давления автоматически добавляет теплоноситель в трубопровод. Мастеру при установке не нужно выполнять специальных операций и дополнительных подключений. Все необходимые элементы управления и контроля уже входят в стандартную комплектацию.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Основные элементы

Основные элементы

Как и любое оборудование подпитка состоит из нескольких частей. Рассмотрим каждую деталь отдельно.

Исполнительный механизм

При ручном управлении устанавливают одну задвижку, через которую подают или перекрывают воду. Автоматическое оборудование может содержать различные виды устройств дистанционного управления. Самым популярным вариантом служит редукционный клапан. Он состоит из трех частей: запорный и обратный клапан, а также редуктор давления. При этом его устанавливают как в механические системы, так и оснащают электрическими датчиками управления.

В исполнительном механизме устанавливают нижний порог давления. Когда манометр улавливает потери мембрана отпускает пружину, та воздействует на рабочий шток, после чего отверстие клапана открывается. Когда давление нормализуется мембрана вновь давит на пружину и шток встает на место, закрывая проход конусом.

Настроить порог давления, при котором будет начинать подача рабочей жидкости, можно при помощи винта, закрепленного наверху исполнительного механизма. Установив его в определенном положении, позиция фиксируется контргайкой. Чтобы не ошибиться с настраиваемым давлением на устройстве имеется манометр.

Обратный клапан

Рабочая жидкость из отопительной системы не должна смешиваться с питьевой водопроводной водой. Это приведет к негативным последствиям:

  • Сделают воду непригодной для употребления человеком из-за развития бактерий.
  • Так как трубы отопления постепенно разрушаются внутри в воду может попасть коррозия, которая вредна для здоровья.
  • Снижение КПД котла из-за потери давления и снижения температуры.

Теплоноситель может попасть в водопровод во время подпитки если давление в отопительной системе выше чем в трубах с холодной водой. Другая причина смешивания — запорная арматура вышла из строя и начала пропускать.

Чтобы избежать неприятной ситуации позади исполнительного устройства ставят обратный клапан. Некоторые конструкции предусматривают эту деталь внутри редукционного клапана. Современные конструкции подпитки имеют «прерыватель потока», устанавливаемый перед оборудованием.

Накопитель и насос

Когда давление в отопительной системе выше чем в водопроводе, понадобится насос чтобы восполнить потери рабочей жидкости. Автоматически или вручную подать воду невозможно. Если же выйдет из строя обратный клапан, тогда произойдет сброс теплоносителя в холодное водоснабжением.

Разработаны насосы с накопительным баком, в котором всегда есть запас воды для восполнения потерь в отоплении. Это позволяет решить проблему, даже когда в холодном водопроводе низкое давление. Насосы могут быть как ручными, так и автоматическими. Первый вариант предусматривает установку накопительной емкости выше уровня расширительного бака. Такую схему монтажа называют гравитационной. Во втором случае применяется гидроаккумулятор, соединенный с мембраной, постоянно находящейся под давлением.

Выпускаются вертикальные насосы без накопительного бака. Они предназначены для частных домов и устанавливаются в колодцах под воду.

Фильтры

Иногда в холодном водопроводе подается жидкость с примесями которая может нарушить работу систему отопления. Для защиты перед исполнительным устройством устанавливают два вида фильтров:

  1. Очистка от мусора. Внутри используется сетка с мелкими ячейками, в которых застревают загрязняющие частицы. Иногда такой фильтр встраивают в исполнительный механизм.
  2. Химическая очистка. Чтобы избежать коррозии труб отопления смягчают поступающую воду. Обычно при помощи реагентов устраняют соли кальция.

Все виды фильтров нужно регулярно чистить. Так они будут надежно исполнять свои функции и не забивать клапаны.

Насос питательный для парового котла устройство прибора

Каждый насос для отопительного котла выполняет свои задачи в отопительной системе замкнутого типа. Главный элемент такого насоса – ротор, от которого напрямую зависит эффективность работы агрегата. При работе насоса ротор вращается внутри статора, который неподвижно крепиться на прочном основании. Некоторые модели оборудуются керамическим статором, что защищает ротор от попадания на него известняка.

Края ротора оснащаются лопастями, вращение которых выталкивает теплоноситель далее по трубам. В большинстве своем насосы для котлов оборудуются одним ротором, однако попадаются модели с несколькими рабочими элементами. Ротор приводится в движение посредством электрического двигателя. Моторы большинства моделей насосов отличаются высокой мощностью и длительным рабочим ресурсом. Все элементы насос помещены в прочный корпус из алюминия или нержавеющей стали.

Для чего устраивают подпитку в системе теплоснабжения

Даже в самых совершенных системах теплоснабжения с качественной обвязкой котла и теплосети полностью избежать утечек воды из системы невозможно.

Поэтому устанавливается узел подпитки, а собственнику котла, нужно знать в каком случае для подпитки водогрейных котлов допускается использовать обычную водопроводную воду.

Главными причинами уменьшения объема воды во внутреннем контуре котла можно назвать:

  1. Технологический сброс теплоносителя в процессе нагрева котла из холодного состояния, вызванного температурным расширением воды и необходимостью снижения давления.
  2. Работа кранов Маевского.
  3. Выполнение аварийно-восстановительных или профилактических ремонтов.
  4. Аварийные утечки из котла, при разрыве или коррозионном повреждении внутренних поверхностей нагрева.
  5. Протечка предохранительного клапана, при аварийном сбросе воды.
  6. Нарушение графика технического обслуживания котла.
  7. Плохое качество воды и накипеобразование в трубах.
  8. Плохое качество монтажа контура отопления.

Подпитка котлов сырой водой выполняется с помощью специального узла, который обычно идет в комплекте с котлом. В случае ее отсутствия, производитель должен предоставить информацию покупателю о необходимой схеме обвязки, расчете минимальной производительности оборудования и необходимую спецификацию оборудования.

Нормальной считается утечка в закрытой системе 0.75% от фактического объема воды в сети, приборах отопления и контуре котла, а в открытых системах к этой величине добавляется 1.2 расчетного часового объема на нужды ГВС. Для мощного водогрейного и парового котла подпиточная вода должна проходит предварительную химическую обработку.

Принцип работы и типы управления узлом

Самой главной задачей подпиточного узла является возможность дополнения недостающей части теплового носителя в отопительную систему, что позволит нормализовать показатели рабочего давления.

На сегодняшний день практикуется пара вариантов восполнения объёма утраченного теплового носителя:

  • Ручное управление наиболее удобно при обслуживании небольшой отопительной системы, в которой есть возможность самостоятельно осуществлять контроль уровня давления в строго соответствии с показателями манометра. В этом случае поступление теплового носителя происходит посредством самотёка или при помощи подпиточного насосного оборудования.
  • Автоматический режим подпитки самостоятельно включается при падении уровня давления внутри системы ниже установленных пределов. В этом случае происходит срабатывание клапана на подпитку системы отопления и открытие проточного отверстия с принудительным поступлением теплового носителя. После выравнивания показателей давления закрывается клапан, а также производится стандартное выключение насосного оборудования.

Несмотря на удобство второго варианта, очень важно помнить, что автоматический режим подпитки предполагает обязательное включение в систему дополнительного элемента, нуждающегося в электрическом снабжении. При частых перебоях с электроснабжением целесообразно продублировать атематическое управление рычагом ручной подпитки

Простейшая гравитационная установка в ручном варианте осуществляет обычный набор водопроводной воды до выхода излишков из переливной трубы на расширительном бачке, а достоинством автоматики является практически полное отсутствие необходимости контролировать процесс подпитки системы

Простейшая гравитационная установка в ручном варианте осуществляет обычный набор водопроводной воды до выхода излишков из переливной трубы на расширительном бачке, а достоинством автоматики является практически полное отсутствие необходимости контролировать процесс подпитки системы.

Как правило, подпитывание отопления осуществляется посредством подключения к холодной водопроводной системе, но в некоторых случаях запитывание производится с применением накопительного бака.

В условиях открытой системы отопления

Об уменьшении объема теплового носителя в открытой отопительной системе сигнализирует расширительный бачок, который монтируется в верхней точке установленной конструкции.

Гравитационная система подпитывается при снижении уровня теплового носителя в бачке и отсутствии достаточного напора внутри контрольного трубопровода.

Схема узла подпитки системы отопления

С целью предотвращения повышенного расхода теплоносителя обязательно устанавливается арматура запорного типа, срабатывающая в момент контрольного открытия крана.

В условиях закрытого отопительного контура

Оптимальный вариант для обустройства отопительной системы закрытого типа представлен монтажом автоматического подпитывающего узла с различными видами арматуры. Лучше всего использовать редуктор, имеющий встроенный фильтр, обратный клапан, задвижку и манометр, позволяющий контролировать показатели уровня давления.

При применении в качестве теплового носителя обычной магистральной водопроводной воды, целесообразно обеспечить установку качественного комплексного фильтрующего устройства, что продлит срок эксплуатации всей отопительной системы.

Подпитывающее устройство чаще всего монтируется на байпас с запаковкой всех резьбовых соединений и впайкой монтажных кранов, после чего производится установка полностью собранного узла.
