Как стравить воздух с батарей разных типов
Приборы обогрева помещений по материалу изготовления подразделяются на ряд видов батарей со своими особенностями стравливания воздуха – это радиаторы:
- алюминиевые;
- стальные;
- биметаллические;
- чугунные;
- медные;
Алюминиевые
Приборы отопления из алюминия изготавливают способом экструзии расплавленного металла. То есть, жидкий алюминий вдавливают в опоку. Материал радиаторов достаточно мягкий и при малейшем механическом воздействии деформируется. По это причине алюминиевые батареи рекомендуют устанавливать в частных домах с автономными системами отопления, оснащёнными автоматическими воздухоотводчиками.
Стальные
Батареи из стали обладают большой прочностью. Поэтому они легко переносят установку, как кранов Маевского, так и автоматов. Порой и те и другие заменяют терморегуляторами.
Биметаллические
Радиаторы, которые имеют стальной корпус, покрытый оребрением из алюминиевого сплава, чаще всего оснащают кранами Маевского. Биметаллические приборы монтируют в частных особняках и многоквартирных домах. В зависимости от местных условий отопления батареи снабжают автоматическими устройствами сброса воздуха.
Чугунные
Особенности чугуна, как хрупкого материала, заставляют с осторожностью подходить к выбору устройств для спуска воздушных пробок. В основном, как было сказано выше, используют обычные краны или врезные болтовые клапаны
Медные
Этот дорогой, но превосходный по своей теплопроводности, металл требует к себе деликатного обращения. Для медных радиаторов применяют специальные устройства, построенные по принципу крана Маевского. Соблюдается условие врезки устройств из того же металла, что и сам радиатор – меди.
Все эти особенности установки устройств для стравливания воздуха с батарей из различных материалов не зависят от их конструкции, будь они секционными, трубчатыми, панельными, пластинчатыми или вакуумными приборами.
Негативные последствия воздушных пробок
Есть прямые последствия появления воздушных пробок – это перепады давления, гидроудары и коррозия. В свою очередь, каждый из факторов опасен по-своему. К примеру, коррозия – возникает при контакте железа и воздуха, при этом процесс сопровождается выделением малого количества газов. И так по нарастающей. Ржавчина разъедает трубу из-за чего рано или поздно потребуется заменить часть контура. Кроме этого, частицы коррозии забывают фильтры.
Гидроудары – проблема более серьёзная, особенно для центральных систем. Когда вода достигает пробки, она резко останавливается, вследствие чего в обратном направлении ее циркуляции расходится ударная волна. По мере отдаления волна набирает силу, которой бывает достаточно, чтобы расколоть чугунную батарею.
Давление – самый опасный фактор. Из-за уменьшения полезного объёма контура при повышении температуры теплоноситель увеличивается в объёме и ему становится «тесно», он начинает искать себе выход. В этом случае происходит аварийный выброс через клапан. Когда теплоноситель остывает, в контуре резко падает давление. Если давление будет слишком маленьким, то котел просто не включится. Результат – разморожение системы, а это сулит полный демонтаж и замену.
Удаление в доме с автономной системой отопления
Генерация газообразной формы теплоносителя начинается при его поступлении в трубы. Процесс усиливается при нагревании, воздух собирается под «потолком» контура.
Поэтому включение теплоисточника всегда происходит только после заполнения контура и стравливания избыточного воздуха.
Удаление газа неизменно влечёт падение давления и уменьшение количества теплоносителя — в процессе нужно держать под контролем давление и подачу подпитки.
Поднять давление и температуру
Давление снижает скорость выделения газа из жидкости (при постоянной температуре).
В вертикальной системе идёт движение воздуха вверх, но он может двигаться с водой вниз, «зависать» в потоке.
Справка! В горизонтальных участках контура, в трубах с уклоном газ занимает верхнее положение. При высокой скорости воды воздух дробится и переходит к движению по непредсказуемым траекториям. Поэтому заполнение системы должно происходить медленно.
Манипулируя давлением, можно отладить работу системы. Обычное естественное давление — 1 Бар. При заполнении контура давление начинает расти.
Если к этому присоединяется нагрев, теплоноситель расширяется, что приводит к росту давления. Воздух начинает отделяться от воды активнее.
Если система правильно сконструирована, после заполнения её теплоносителем воздух начнёт удаляться через систему автоматических клапанов либо его удаляют вручную.
Падение давления говорит об утечке теплоносителя, повышение — о воздушной пробке (она действует подобно заужению трубопровода).
Учитывая особенности взаимодействия воздуха и воды можно использовать их для борьбы с воздушными пробками. Если не удаётся определить месторасположение скопления воздуха, кратковременный подъем температуры и давления заставит находящийся в системе воздух перераспределиться. Пробка или переместится в место, откуда её можно удалить, или воздух выйдет через автоматические клапаны.
Кран Маевского
Устройство представляет собой игольчатый радиаторный клапан, помогающий вручную избавиться от воздуха. Материалом изготовления служит латунь, конструкция отличается простотой и надежностью. Кран состоит из корпуса и конического винта. Открыть кран можно рукой, либо отверткой, а также специальным ключом.
Для того, чтобы устранить пробку при помощи краника, понадобятся отвертка или специальный ключ, тряпка, емкость для воды. Циркуляционный насос на время выполнения процедуры необходимо отключить. Далее следует медленно открыть кран. Устраняемый воздух даст о себе знать характерным шипением и брызгами теплоносителя. Чтобы не испачкать пол под батареей, под спускное отверстие подставляется подготовленная емкость.
Бесперебойно вытекающая из отверстия вода сигнализирует об избавлении от пробки. Завершает процедуру плотное закрытие крана. По мере необходимости аналогичные действия выполняют на остальных батареях.
Как спустить воздух в многоквартирном доме
Спуск воздуха можно произвести следующими способами.
Перепускание стояка на сброс
Выполняется сотрудниками ЖКХ. Для спуска воздуха устанавливаются устройства на верхних этажах.
Если воспользоваться ими не удаётся (квартира закрыта, никого дома нет), можно осуществить перепуск из подвала — для двухтрубной системы.
На стояках должны быть предусмотрены сбросники. Они располагаются после вентилей. При наличии следует запастись шаровым краном с диаметром, как у заглушки.
Процесс:
Стояки перекрываются (вентилями)
На одном из них очень медленно и осторожно откручивается заглушка. Не более 1—2 оборотов, так, чтобы почувствовать напор воды
Прежде чем крутить дальше, надо подождать, пока напор спадёт. На место заглушки вкручивается шаровой кран с уплотнением.
Установленный сбросник открывается полностью, затем подаётся вода на второй.
Для успешного результата нужно заранее посмотреть, как выполнена схема разводки теплоцентрали дома.
Оптимально, если радиаторы по ходу контура находятся на подающем стояке, тогда установка второго со сбросником на обратку решит проблему: воздуха не будет. Когда отопительные приборы распределены по двум стоякам, гарантии стопроцентного результата нет.
Если проблема не решена, производятся те же действия в противоположном направлении. Для этого шаровой кран переставляется на второй стояк.
Важно! Винтовые вентили не переносят направления тока воды, не соответствующего стрелкам на корпусе. Если это так, то придётся сбрасывать систему целиком
Обычная схема организации отопления — нижняя. Трубопроводы, прямой и обратной подачи, находятся в подвале. Соединение между ними осуществляется через перемычку, на последнем этаже.
Как прогнать пробку с помощью крана Маевского
Устройство цилиндрической формы небольшого размера. Устанавливается на радиаторе сверху, если для этого есть место в нише. В одноэтажных домах им оснащаются все радиаторы.
Фото 1. Кран Маевского для развоздушивания радиаторов модели 1/2 SL №430, оснащен уплотнительным кольцом, производитель – «SL».
Если система вертикальная, то устройство устанавливается на последнем этаже, чтобы освобождать от воздуха сразу весь стояк.
Дополнительно кран Маевского устанавливают на нагревательные приборы, расположенные ниже общей нижней точки подключения к стояку. Иногда — на полотенцесушитель в ванной комнате. Его ставят вертикально через тройник, который позволяет поменять расположение оси устройства.
Кран Маевского очень прост в эксплуатации: для выхода воздуха кран открывается, затем закрывается. Если это не решило проблему нагревания радиатора, то его придётся прочищать.
- Перед выпуском воздуха отключается циркуляционный насос, если ток воды принудительный.
- Все предметы, находящиеся близко к радиатору, отодвигаются.
- Под клапан ставится таз или ведро.
- Отвёрткой или ключом начинают поворачивать до появления шипящего звука.
- Когда показалась вода, кран закрывают.
Убрать с помощью обычного вентиля
Вентили должны находиться в самых высоких точках контура. Спуск воздуха происходит по тому же алгоритму, что и с краном Маевского.
Выгнать через заглушку
Этот способ применяется, если ничего специально не установлено.
Чтобы воспользоваться заглушкой, нужно:
отключить стояк; под заглушку поставить ведро или другую ёмкость; если заглушка замазана краской, её размягчают растворителем;
разводным ключом осторожно и медленно повернуть заглушку до появления шипения, этот момент важно не пропустить, потому что нельзя открывать заглушку полностью; после прекращения шипения — подождать появления жидкости;
заглушка вкручивается обратно, если нужно, можно её уплотнить. Важно! Все манипуляции делаются медленно, без резких движений
Важно! Все манипуляции делаются медленно, без резких движений
Сепаратор воздуха
Данное приспособление имеет более сложный принцип работы: сначала происходит отделение воздуха от воды, играющей роль теплоносителя. Затем он преобразуется в пузыри и выгоняется из системы.
В продаже встречаются устройства, которые позволяют не только сепарировать воздух, но и удалять песок, куски ржавчины. Сливной кран внизу сепаратора позволяет убрать скопившуюся во время работы грязь, а воздушные пузыри выходят в верхней части устройства.
Находящийся отопительной системе воздух может принести массу неприятностей. Результативной профилактикой проблемы станет правильно выполненное проектирование и монтаж трубопроводов и радиаторов, установка специальных приспособлений, помогающих удалить из контура воздух. В случае обнаружения неполадок в давно функционирующей системе, следует незамедлительно найти проблемный узел и устранить проблему доступным способом.
Как избежать поступления воздуха в систему?
При монтаже отопления, в период сезонного пуска системы и ремонте, полностью избежать попадания воздуха крайне сложно. В процессе эксплуатации, нужно знать, что воздух выделяется из новой воды. Проходит месяц – два, и кислорода в жидкости не остаётся.
Однако чтобы теплоноситель использовать долго, он должен оставаться приемлемого качества, так же как и внутренняя поверхность труб.
Не засоряют воду окалиной пластиковые трубы.
Лишён этих недостатков и антифриз (однако со временем у него меняется вязкость).
Ну, а самое слабое звено в плане источника загрязнений – теплообменник котла. Он подвержен резким перепадам температуры.
Важно при покупке котла обращать внимание на материал его водяной рубашки или змеевика
Как выгнать воздух из системы отопления с насосом открытого типа: схема
Открытые контуры в современных схемах используют редко. Однако их еще можно встретить в домах старой постройки. Их модернизируют, устанавливая циркуляционные насосы, которые повышают эффективность обогрева за счет принудительного движения теплоносителя. Хотя в отопительных системах типа «ленинградка» предусмотрено естественное стравливание через расширительный бак, возможно скопление газа в радиаторах или местах изгиба трубопроводов.
Если есть насос в отопительном контуре открытого типа, возможно, его работа препятствует естественному выходу воздуха, когда направленный поток жидкости «запирает» его, не давая подняться вверх. Для стравливания газа ненадолго выключают насосный агрегат. Когда течение жидкости прекратится, воздух беспрепятственно поднимется в расширительный бак.
Когда в открытом контуре установлены секционные радиаторы, пробка может образовываться в них. В этом случае остановка насоса должного эффекта не даст. Чтобы полностью заполнить радиаторы, на них устанавливают сбросную арматуру. Сброс производят, откручивая пробку до появления капель жидкости.
Как быть, если воздух остался
Иногда после спуска воздуха в батарее отсутствует нужный нагрев. Устранить неполадку можно, продув либо промыв батареи.
При автономной системе необходима проверка ее полноценного заполнения. Если теплоносителем является вода, то расширение наступает достаточно быстро. Когда показатели температуры снижаются, возникает дефицит воды.
Если возникает необходимость спуска воды через бачок, необходимо провести отключение жилища от отопления. Предварительно открываются задвижки.
Когда температура повышается, пробка выходит. Если этого не происходит, необходимо закипятить воду. После этого воздух непременно выйдет.
Как избавиться от воздушной пробки
К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.
Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.
Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик
Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.
Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.
Приспособления для отвода воздуха
Правильная работа контура невозможна, если в ней есть пробки. Они уменьшают полезный объём системы, мешают циркуляции теплоносителя, их нужно удалять. Чтобы бороться с проблемой завоздушивания в системе отопления монтируются:
- автоматические воздухоотводчики;
- краны Маевского;
- сепараторы воздуха.
Принцип работы автоматического воздухоотводчика.
В открытых системах воздух выходит через расширительный бак, который выполняет сразу две функции. Его ставят в самой высокой точке, к которой под наклоном уложена вся система. Пробке больше некуда деваться, кроме как подняться в бак – это при условии, что контур спроектирован и сделан правильно.
Автоматический воздухоотводчик работает автономно. Он устанавливается в любой проблемной точке. Ставится с аварийным клапаном для выброса теплоносителя при критическом повышении давления. Сепаратор воздуха это проточная арматура, в которой стоит что-то наподобие ершика для посуды, только из металла. Ударяясь об эту преграду, вода примешивается, вследствие чего из теплоносителя отделяется воздух и выводится наружу. Весь процесс автоматичный.
Кран Маевского ставится в верхний торец батареи. Он входит в монтажный комплект, который нужно приобрести при замене батарей отопления. Новые теплообменники продаются неготовыми в установке. Это единственный воздухоотводчик, который нужно открывать вручную.
Сценарий 1: многоквартирный дом, нижний розлив
Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.
Нижний розлив: подача и обратка отопления проложены по подвалу.
Решение 1: запуск элеватора на сброс
Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.
Для этого он перепускается на сброс:
- Одна из домовых задвижек открывается, вторая остается закрытой;
- Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.
О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.
Решение 2: воздушники
В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.
Воздушник вполне может выглядеть вот так.
Сброс воздуха из стояка выглядит так:
- Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
- Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
- Дождитесь, пока воздух не сменится водой;
- Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.
Таинство стравливания воздуха.
Несколько важных моментов:
- Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
- Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;
Выкручивать воздушник можно только при сброшенных стояках.
Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;
Латунный воздушник образца 70-80 годов.
Решение 3: перепускание стояка на сброс
Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?
Парные стояки можно попытаться перепустить из подвала.
Для этого:
- Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;
Идеально. Оба парных стояка укомплектованы сбросниками.
- Перекрываем вентиля на обоих стояках;
- Откручиваем заглушку на одном из них;
- Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
- Полностью открываем установленный сбросник;
- Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.
Тонкости есть и здесь:
Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;
Разводка с холостым стояком обратки.
- Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
- Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.
Профилактические мероприятия
На период эксплуатации пластиковой детали оказывает влияние не только качество изделия и надежность монтажа, но и способ эксплуатации, а также комплекс профилактических мероприятий:
- регулярное использование специальных чистящих средств;
- использование сеточки для сбора пищевых отходов и различного мусора;
- механическая чистка и удаление отложений грязи и жировых отложений.
Наиболее эффективными химическими средствами, которые препятствуют засорению сифона, являются следующие препараты.
- «Крот», «Мистер Мускул» – универсальные средства, которые надо налить в сливное отверстие и оставить на 30 минут. По истечении данного срока промыть сифон большим количеством проточной воды.
- Сода и уксус – экономичный метод прочистки труб, для которого в слив надо насыпать одинаковое количество уксуса, соды и оставить на 60 минут, а затем промыть большим количеством горячей воды.
- Соль и сода – альтернативный метод, который предусматривает соединение данных компонентов, их засыпку в отверстие раковины и добавление небольшого количества кипятка. Через 10 часов следует промыть конструкцию теплой водой.
Последствия
Что может произойти, если систему отопления начать заполнять через подающую магистраль, через которую в обычных условиях двигается теплоноситель при работе системы?
Поднимаясь по главному стояку вверх, теплоноситель начинает распространяться по подающей верхней магистрали, после чего опускается в нижние точки. Однако на пути в верхних частях отопительной системы он постепенно двигается к скопившемуся воздуху, и под воздействием силы тяжести весь воздух направляется вниз. В результате образуется плотная воздушная пробка в системе отопления.
Под действием теплоносителя и силы тяжести воздух направляется вниз, таким образом, полностью заполняется пространство стояков и радиаторов, что может полностью лишить циркуляции некоторые отопительные приборы и стояки. Другими словами, теплоноситель будет циркулировать в системе в обход некоторых отопительных устройств.
Получится, что отдельные элементы будут полностью оставаться холодными по причине того, что образовалась воздушная пробка в системе отопления. Как избавиться от нее в таком случае? При подобном наполнении системы спустить воздух довольно проблематично. Поэтому если был выполнен некорректный запуск, единственным способом избавиться от воздуха будет слив теплоносителя в канализационную систему и повторный запуск через обратную магистраль.
Система отопления без воздушных пробок

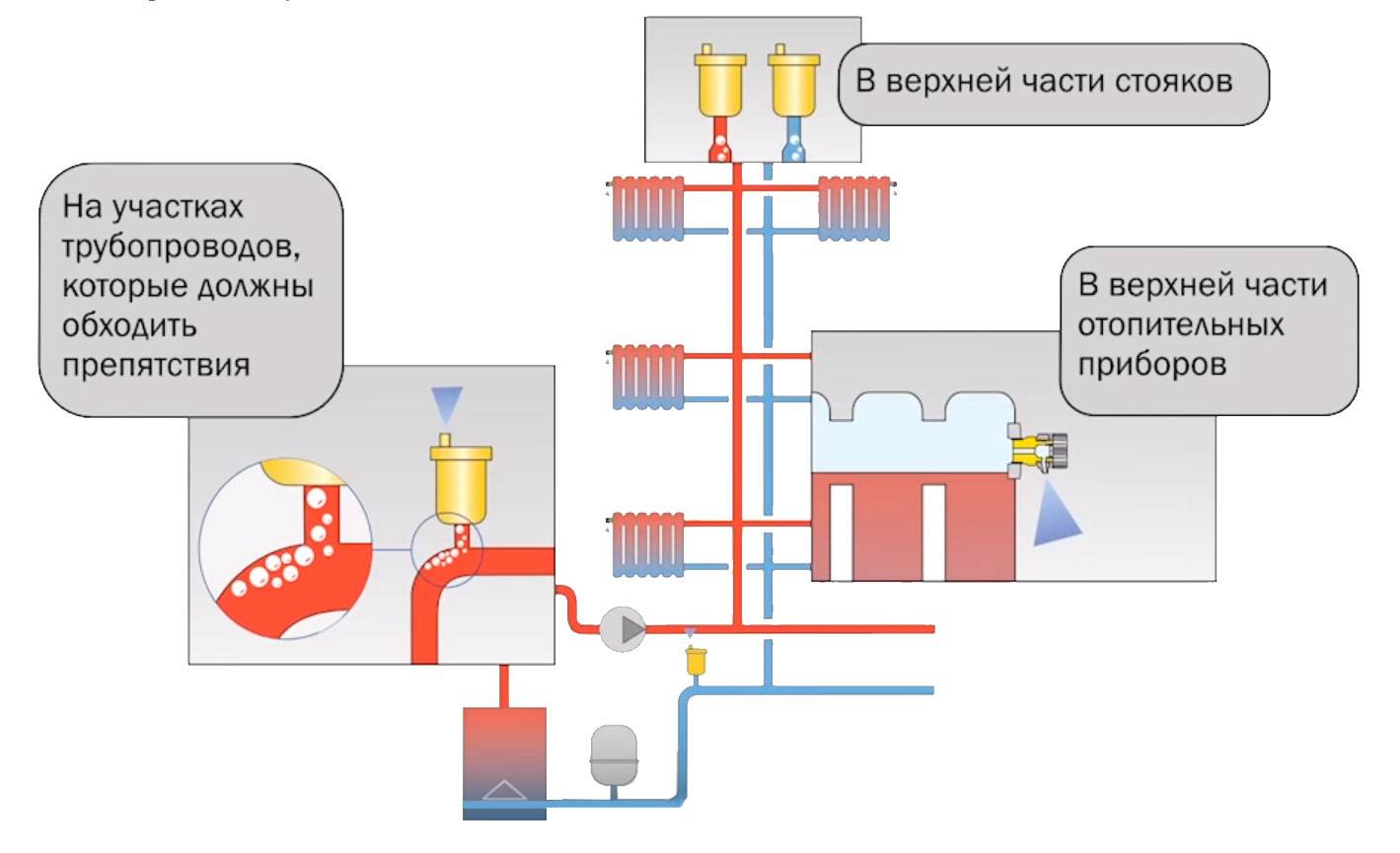

Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:
- правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
- использовать автоматические и ручные воздухоотводчики.
Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой
При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу. Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика
Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика
Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.
Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.
Как найти воздушную пробку?
В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.
Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.
Как определить воздушную пробку в батарее
Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке .
Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.
Избавляемся от воздушной пробки
При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.
Обратите внимание! Если батарея продолжает плохо греть после развоздушивания, проблема может крыться в засоре. В этом случае прибор отопления демонтируют и промывают. После установки радиатора на место заново, проверьте систему на наличие воздушных пробок
После установки радиатора на место заново, проверьте систему на наличие воздушных пробок.
Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом :
- Открывают ближайший к воздушному пузырю воздушный кран или клапан.
- Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.
Автоматический воздухоотводный клапан с угловым подключением
Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.
Важно! Если пробка систематически формируется на одном и том же участке трубопровода, врежьте в этом месте тройник и установите автоматический клапан
3 Спускаем воздух из батареи с автоматическим воздухоотводчиком
Это устройство работает в автономном режиме и монтируется на батарею горизонтально или вертикально. Удаление воздушных пробок происходит без вашего участия. На воздухоотводчике установлен специальный поплавок. Он герметично прикрывает кран, если в системе достаточно воды. Как только воздух скапливается – поплавок опускается, открывается отверстие и газ выходит. Но у прибора есть недостаток. Он очень восприимчив к качеству воды. Если в теплоносителе есть примеси – механизм ломается. Поэтому используйте фильтры и периодически меняйте уплотнительное кольцо. Также регулярно проводите чистку клапана, иначе будет из батареи подтекать вода. Если будете ухаживать за устройством – бороться с воздушными пробками самостоятельно не придется.
Причины завоздушивания
Причин может быть множество:
- Во время слива воды или наполнения ею можно легко пропустить воздух внутрь системы;
- Вовремя замены приборов и частичном сливе воды воздух также может попасть
- внутрь;
- Из-за трудоемкости работы по очистке системы от воздуха часто пренебрегают мелкими шагами и в результате не избавляются от всех карманов воздуха в аппарате;
- Наличие алюминиевого сплава в радиаторах часто приводит к газообразованию;
- Коррозия внутренней стороны труб. Этот процесс выделяет множество газов в воду и тем самым создает воздушные карманы;
- Холодная вода сильно насыщена кислородом, который при нагреве начинает выходить в систему;
- Плохой монтаж клапанов автосброса воздуха и наполнение системы грязной водой закупорит их, воздух попросту не сможет покидать систему.
Способы развоздушивания пробок
При уже завоздушенной системе отопления можно открыть кран, если это центральное отопление. Их размещают на самой верхней точке.
В квартирных батареях хватит и спустить воздух в месте его образования с помощью размещенных кранов. Воздушник открывается ключом или отвёрткой.
Система с естественной циркуляцией теплоносителя
Этот вариант системы теплоснабжения работает на принципе изменения плотности жидкости при нагреве:
- Вода внутри котла нагревается и начинает подниматься по трубопроводу;
- На её место встаёт холодная жидкость, идущая из батарей отопления;
- Чем больше будет разница температур между двумя бассейнами жидкостей – тем лучше вода будет циркулировать.
Система с принудительной циркуляцией
Вся разница с предыдущим методом кроется в наличии насоса. Скорость перемещения жидкостей по трубам возрастает, что поможет прогревать радиаторы быстрей, да и монтаж трубопровода можно проводить с меньшими ограничениями.
Кран Маевского
Конструкция крана Маевского
Он предназначен для устранения воздушной пробки в батарее отопления. Несмотря на небольшой размер, кран Маевского способствует эффективному удалению скопившегося пара не только в радиаторах, но и в трубах.
Конструктивно он представляет собой игольчатый клапан, заключенный в металлическом корпусе. Как удалить воздушную пробку из системы отопления с его помощью? Сначала нужно определиться с моделью устройства.
Ручные краны
После установки в верхний патрубок радиатора выпуск воздуха осуществляется после поворота накидной гайки на кране. Удаление воздушной пробки из системы отопления с помощью ручного крана Маевского выполняется по следующей схеме:
- Заполнение системы теплоносителем. Краны на радиаторах при этом находятся в закрытом состоянии;
- По достижении максимального уровня подача воды прекращается;
- Установив в устройствах требуемый зазор игольчатого ограничителя, открываются краны;
- Одновременно с этим возобновляется подача теплоносителя.
Вода добавляется в систему до тех пор, пока из всех кранов Маевского не начинает идти жидкость. Обязательно проверяется отсутствие воздушной струи. Такой метод эффективен для удаления воздушной пробки в радиаторах отопления при первом запуске системы, перед сезоном или при появлении завоздушенности во время эксплуатации.
Ручные модели эффективно устранят воздушную пробку в радиаторе как для автономного, так и для центрального отопления. Главное, – правильно подобрать монтажную резьбу. В большинстве случаев она равна 1/2”, но есть модели и с нестандартным размером 3/4”.
Автоматические краны
Автоматический кран Маевского
В отличие от вышеописанной модели в их конструкции на торец игольчатого клапана устанавливается седло с определенной площадью поверхности. В сочетании с обратной пружиной, степень прижатия которой определяет критическое значение давления, при котором кран открывается. Подробное устройство предназначено для автоматического пробития пробки в отоплении при превышении критического значения температуры и как следствие — давления.
Однако, перед монтажом следует ознакомиться со спецификой работы этой модели:
- Для предотвращения попадания воды на пол в конструкции должен быть предусмотрен патрубок для слива избыточного количества воды в канализацию;
- При долгом застое седло клапана может покрыться известковым налетом, который затруднит его открытие. Поэтому рекомендуют 1 раз в 2-3 месяца открывать кран вручную. Этапы процедуры нужно сделать перед первым запуском отопления;
- Устанавливаемое максимальное давление открытия не должно превышать критическое всей системы. Для того чтобы убрать воздушную пробку из отопления в автоматическом режиме значение давления на кране должно быть меньше максимального на 5-10%.
Что лучше установить: автоматический или ручной кран Маевского? Если работа системы не предусматривает резких скачков давления — на радиаторы можно поставить ручные модели. Для автономного отопления отдают предпочтение автоматическим.
Лучше всего выбирать модели, изготовленные из латуни. Во время выгона воздушной пробки из отопления они могут выдержать не только критическое значение давления, но и температуры. Стальной корпус подвержен разрушению и ржавлению.
