Оптимальное давление в системе отопления замкнутого типа

Основные причины падения давления в системе

Чаще всего это происходит из-за неисправностей расширительного бака, котла, кранов или насоса. Причиной могут быть подтекание теплоносителя, слишком сложная конструкция теплокоммуникаций.

Проблемы с расширительным баком

Этот резервуар устанавливают для сбора теплоносителя. Жидкость в тепловых коммуникациях при нагревании расширяется, и, чтобы не спровоцировать скачок давления, для сбора излишков монтируют расширительный гидробак–демпфер.

Внутри устройства находится пространство, заполненное воздухом и отгороженное резиновой мембраной. При поступлении теплоносителя мембрана поджимается, и жидкость остается в бачке. По мере снижения давления носитель уходит обратно в трубы, резина расправляется и принимает первоначальную форму.

Падение давления могут спровоцировать поломки расширительного бачка:

  • Разгерметизация клапана воздушного отсека – воздух выходит, его место занимает жидкость, ее объем в трубах уменьшается и давление снижается.

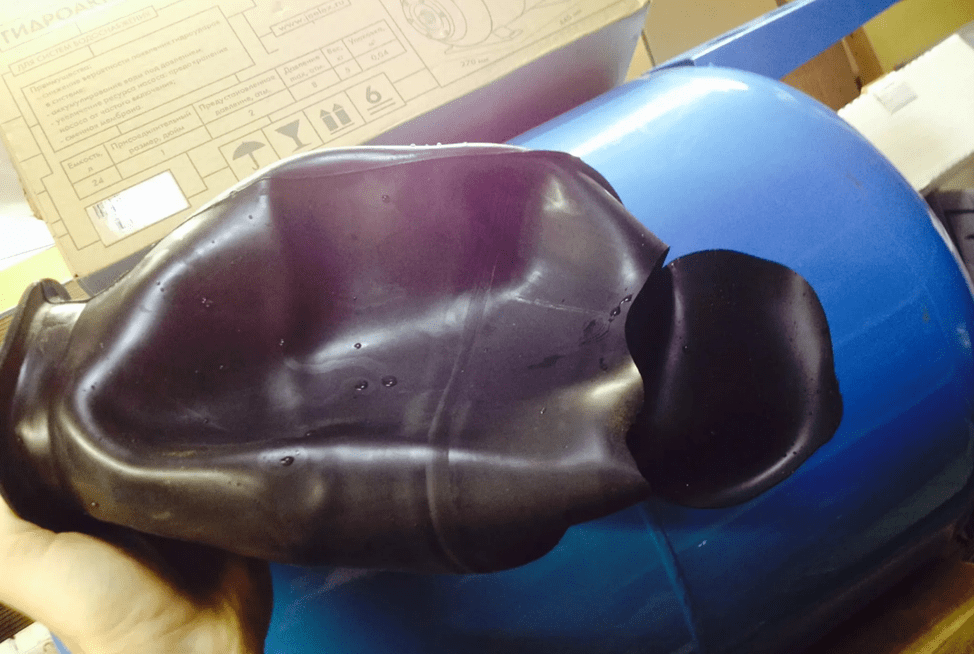

  • Растяжение и разрыв мембраны – теплоноситель занимает все пространство внутри гидробака и за счет уменьшения его остальной системе давление падает.

Дефектный расширительный гидробак нужно отремонтировать или заменить.

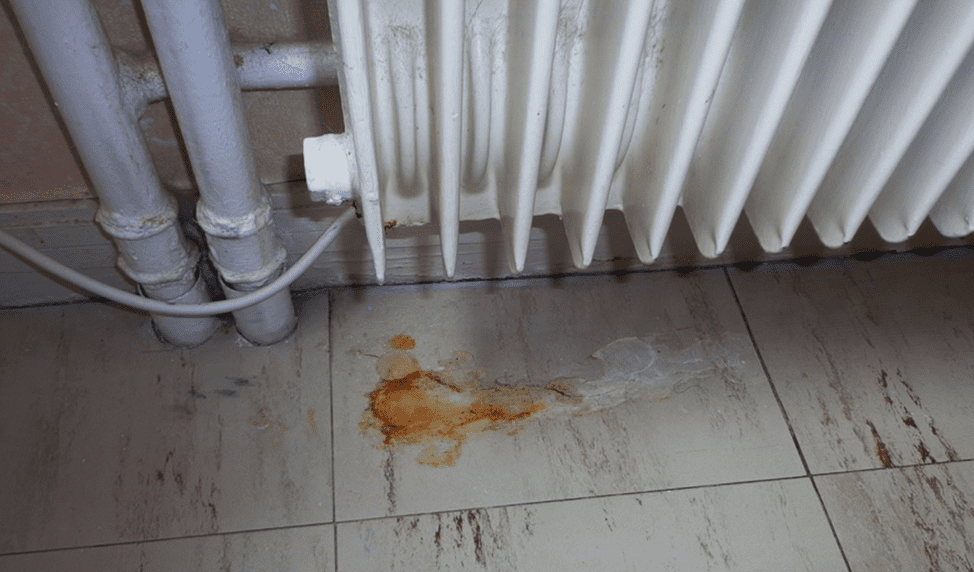

Разгерметизация теплосистемы

Подтекание жидкости приводит к уменьшению объема теплоносителя и снижению давления в системе. Найдите поврежденный участок и устраните течь. Негерметичные участки можно заварить или заделать холодной сваркой. Сломанные краны – отремонтировать или установить новые. Поврежденные старые батареи и трубы лучше поменять.

Другие неисправности

Давление может упасть по другим причинам:

  • слишком сложная теплосистема с множеством поворотов и ответвлений, которую сложно стабилизировать;
  • поломка котлоагрегата, появление трещин на теплообменнике котла;
  • неправильно функционирующий кран для сброса воды в канализацию;
  • поломка манометра – давление остается нормальным, но прибор его не фиксирует.

Если самостоятельно не удалось обнаружить и устранить неполадки, обратитесь в организацию, занимающуюся обслуживанием отопительных систем.

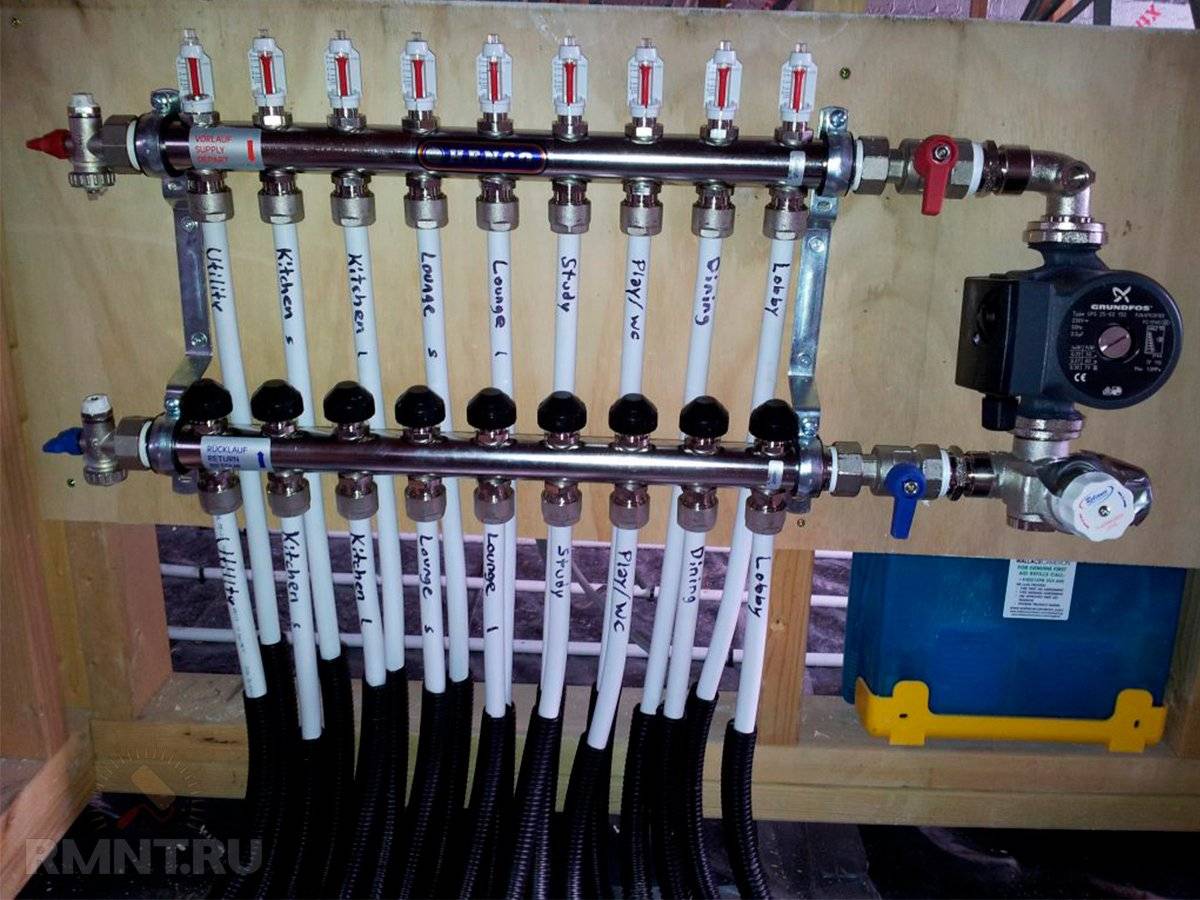

Правила построения закрытых контуров

Для гидравлических систем открытого типа вопрос регулировки давления неактуален: попросту не существует адекватных способов это сделать. В свою очередь закрытые отопительные системы могут настраиваться более гибко, в том числе и в отношении давления теплоносителя. Однако прежде нужно обеспечить систему измерительными приборами — манометрами, которые устанавливаются через трехходовые краны в следующих точках:

  • в коллекторе группы безопасности;
  • на разветвляющих и собирающих коллекторах;
  • непосредственно возле расширительного бака;
  • на смесительно-расходных устройствах;
  • на выходе циркуляционных насосов;
  • у фильтра-грязевика (для контроля засоренности).

Не каждая позиция безусловно обязательна, многое зависит от мощности, сложности и степени автоматизации системы. Довольно часто обвязку котельной компонуют таким образом, чтобы важные с точки зрения контроля части сходились в одном узле, где и устанавливают измерительный прибор. Так, один манометр на входе насоса может также служить и для контроля за состоянием фильтра.

Зачем нужно отслеживать давление в разных точках? Причина проста: давление в системе отопления — собирательный термин, который сам по себе может свидетельствовать только о герметичности системы. В понятие рабочего входят давление статическое, образуемое воздействием силы тяжести на теплоноситель, и динамическое — колебания, сопровождающие смену режимов работы системы и появляющиеся на участках с разным гидравлическим сопротивлением. Так, давление может существенно изменяться при:

  • нагреве теплоносителя;
  • нарушении циркуляции;
  • включении подпитки;
  • засорении трубопроводов;
  • появлении воздушных пробок.

Именно установка контрольных манометров в разных точках контура позволяет быстро и точно определить причину сбоев и приступить к их устранению. Однако прежде чем рассмотреть этот вопрос, следует изучить: какие существуют устройства для поддержания рабочего давления на нужном уровне.

Что делать, когда показатели падают или повышаются

В процессе ввода в эксплуатацию, запуска после длительного простоя или во время работы давление в отопительном контуре может меняться. Снижение или повышение напора происходит постепенно либо практически мгновенно. Последнее явление характерно для критического повреждения системы и сопровождается аварийным отключением котла.

Во время нагрева или охлаждения теплоносителя возможно незначительное (в пределах нормы) изменение давления. Обусловлено это несжимаемостью жидкости, которая увеличивает или уменьшает свой объём, получая или отдавая тепло. В закрытой системе, в которой излишкам воды некуда деваться, происходит повышение давления. Для компенсации этого явления устанавливают расширительные мембранные баки. В них воздушная прослойка играет роль демпфера: сжимаясь, она освобождает объём для излишков жидкости, а расширяясь, выталкивает теплоноситель обратно в систему. Это нормальный режим работы, который не требует вмешательства.

Критическое повышение или понижение давления может возникнуть, если мембранный бак повреждён. В этом случае нагрев теплоносителя останавливают вручную либо срабатывает автоматика, смонтированная внутри котла. Превышение напора предельного значения чревато разрывом трубопроводов или разрушением котла, радиаторов или арматуры. Слишком низкое давление может вызвать вакуум внутри системы, что также негативно скажется на целостности оборудования.

Чтобы во время эксплуатации не возникло критической ситуации, необходимо периодически проверять работоспособность мембранного бака. Для этого его на холодную отключают от магистрали, перекрывая запорный кран, и сливают теплоноситель. Подключают со стороны воздушной камеры автомобильный манометр (которым контролируют давление в шинах), проверяют степень накачки. Если значение выше или ниже рекомендуемого, его стравливают либо накачивают.

Кроме плавного изменения напора, возможно его постепенное или резкое снижение. Такое происходит при разгерметизации системы и наличии утечек. В этом случае необходимо тщательно осмотреть отопительный контур и выявить места повреждений. Если видимых утечек нет, проверяют участки скрытой прокладки трубопроводов и состояние дренажных линий.

Как исправить ситуацию

При обнаружении повышения или снижения напора жидкости, прежде всего, необходимо определить, выходят ли отклонения за границы нормы. Если стрелка на манометре находится в зеленой зоне, все в порядке, в белой зоне – давление занижено, а в красной – завышено. Большинство отклонений можно устранить самостоятельно.

Система оснащена двумя клапанами. Один служит для нагнетания теплоносителя, то есть повышения напора, а второй имеет обратное действие и нужен для стравливания жидкости. Прежде всего, стоит воспользоваться одним из этих клапанов в зависимости от типа проблемы. При этом если нужно уменьшить напор теплоносителя, понадобится емкость, в которую будет сливаться лишняя вода.

Для нормализации напора жидкости в каждой закрытой теплосети должен устанавливаться расширительный бак. Это непроницаемая конструкция из стали, состоящая из двух емкостей, одна из которых подключена к системе отопления, а вторая содержит воздух. Разделяет камеры между собой резиновая мембрана, которая при повышении напора смещается в сторону емкости с воздухом, уменьшая тем самым натиск воды.

Более эффективно бороться с перепадами давления можно, если установить предохранительный клапан, воздухоотводчик и манометр. Выполняя каждый свою функцию, эти приборы совместно дают гарантию надежной работы системы.

Манометр демонстрирует, нет ли отклонений от нормы. Воздухоотводчик предотвращает появление воздушных пробок.

Предохранительный клапан при достижении предельных показателей напора воды удаляет из системы ее излишки, направляя их в канализацию или специальный резервуар.

Кроме выше перечисленных методов стабилизации теплосети, существуют приборы, которые полностью автоматизируют контроль и настройку всех параметров системы. Но они имеют высокую стоимость, что делает целесообразность их покупки для установки в частном доме сомнительной.

Как отрегулировать в замкнутой системе с расширительным бачком

Контроль этого показателя осуществляется визуально с помощью манометров. Они монтируются на входе и выходе котла, в самом низу и самом верху отопительной системы (в многоэтажном доме), после трёх- или двухходовых клапанов, тройников.

В момент достижения в соответствии с манометром давления критического значения требуется применить предохранительные клапаны. Они позволяют сбросить давление до нужного уровня. Устанавливаются в подающем трубопроводе после котла. Помимо двух вышеуказанных приборов, в группу безопасности также входит воздухоотводчик.

В системе обязательно присутствие сбросных и перепускных клапанов, фиксируемых на байпасе.

Важно! Стоит обратить внимание на давление в воздушной камере расширительного бака. Нельзя допускать его превышения над значением в 1,5 атмосфер

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар

Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно

Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе

Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар

А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы

Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

  • разгерметизацией элементов системы или их соединений;
  • неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

  1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
  2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

  • появление микротрещин в теплообменнике из-за гидроударов;
  • заводской брак;
  • выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

  1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
  2. Перед циркуляционным насосом и после него.
  3. На вводе магистрали отопления в здание или сооружение.
  4. Перед регулятором давления и после него.
  5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Каким должно быть давление в многоэтажке?

Из данной статьи вы узнаете, какое давление в системе отопления многоэтажного дома считается нормальным, о причинах его перепадов и способах устранения неполадок. Также речь пойдет о методах проверки контура на прочность и .

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

  • статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
  • динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
  • рабочее, получается путем сложения двух видов давления — статического и динамического;
  • избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
  • номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
  • максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
  • опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

  • Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
  • Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
  • Рабочее. Включает два вышеуказанных варианта.
  • Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
  • Номинальное. То, которое указал производитель в документации к конкретной модели.
  • Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
  • Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

  • Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
  • Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
  • Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

  • Воздействие теплоносителя на стенки элементов сети отопления;
  • Высота заложения труб, подвешивания радиаторов и котлоагрегата;
  • Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

  • Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
  • Место установки оборудования, протяженность контура;
  • Этажность дома;
  • Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

  1. Наличие утечек в трубопроводе;
  2. Нарушение работы котла, трещины на поверхности теплообменника;
  3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

  1. Мощность оборудования. Статическое задаётся высотой многоэтажного дома или подъёмом расширительного бака. Динамическая составляющая в большей степени определяется мощностью циркуляционного насоса и в меньшей степени ― мощностью отопительного котла.

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

  • в домах высотой до 5 этажей 2—4 атм;
  • в зданиях до 10 этажей 4—7 атм;
  • в сооружениях выше 10 этажей 8—12 атм.

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье. Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления

На входе величина поступающего теплоносителя должна соответствовать установленным нормам

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение 25—30 минут на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.
