Как сделать камин своими руками из кирпича – руководство, инструкция

Камины из кирпича: конструктивные особенности

Их чаще всего выбирают для коттеджей, дач и загородных домов.

Кирпичные камины долговечные, прочные, огнестойкие и просты в построении. К тому же используемый конструкционный материал позволяет выложить какую угодно форму.

По расположению в помещении камины делятся на:

  • лицевые;
  • угловые;
  • встроенные;
  • уличные.

В зависимости от типа устройства:

  • с открытой или закрытой топливной камерой,
  • с воздушным или водяным отоплением.

Типы каминов в зависимости от типа устройства

По назначению выделяют:

  • традиционные;
  • садовые;
  • декоративные;
  • печи.

Устройство камина из кирпича

Для того чтобы разобраться как строить камин, прежде всего, рассмотрите его элементы. Он имеет достаточно сложное устройство:

Устройство камина

  • а – дымовая камера, ее функция – сбор продуктов сгорания и вывод их через дымоход;
  • б – каминная полка;
  • в – портал;
  • г – топочная камера, где непосредственно сгорает топливо;
  • д – подкаминная полка;
  • е – дровница.

Камин из кирпича своими руками строится для выполнения следующих функций:

  • для обогрева помещения;
  • в качестве декоративного элемента;
  • для приготовления еды.

В каждом отдельном проекте эти функции могут совмещаться или использоваться по отдельности.

Что потребуется для работы

Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.

Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.

Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.

На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.

Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.

Кладка камина

  • Накрыть фундамент листами кровельного железа и базальтового картона. Последний слой можно заменить войлоком, пропитанным раствором жидкой глины,
  • Выложить керамическим кирпичом основание камина, состоящее из 2 рядов;
  • Выложить подовую часть топки 3 и 4 рядами;
  • Стенки камеры сгорания с 5 по 11 ряд;
  • На 12 ряд уложить металлические уголки для опоры передней стенки;
  • 13-15 ряды — дымосборник и выступ задней стенки (зуб);
  • В 16 ряд вставляется прочистная дверца;
  • Из 17 по 23 рядов создается тело камина;
  • 24-26 ряды – дымоход;
  • В 26 ряд вставляется задвижка;
  • Выкладывается дымоход. В соответствии с противопожарными правилами перекрытие, из горючих материалов должно отделяться от раскаленных газов кирпичной кладкой толщиной 0,38 м.

Требования к фундаменту и заливка

Надежность основы изделия определяет степень его устойчивости. Фундамент заливается отдельно, не касаясь аналога для здания, иначе во время сезонного сдвига грунта появляется риск самопроизвольного повреждения дымохода с очагом. Если оно находится возле несущей стенки, между основанием и ленточной базой создается песчаная компенсационная подушка.

Размеры по высоте у основания должны быть такими, чтобы первый ряд кладки располагался на уровне чистового пола. Котлован под него создается неглубоким.

Если грунт подвергается морозному пучению, то обязательно формируется песчано-гравийная полуметровая прокладка.

Она позволит компенсировать сдвиги грунта, предупредить капиллярный подъем жидкости из него, что обеспечит гидроизоляцию.

  • При заливке фундамента бетоном М-150 или М-300 обязательно производится армирование.
  • Опалубка создается при помощи фанеры, досок, щиты скрепляются саморезами.
  • Объем основания должен быть больше самого изделия на 10 см с каждой из сторон.

После заливки бетон выдерживают до появления критической прочности, до одной календарной недели подряд. После завершения срока приступают к разметке и последующей выкладке камня.

Перед основными работами укладывается дополнительная прослойка гидроизоляции из рубероида.

Формирование фундамента играет важную роль

Первое использование просушка печи

Ни в коем случае не начинайте активно и сильно топить только что выстроенную печь. Это нужно делать постепенно, давая ей время хорошо просохнуть. Это займёт 9–14 дней, в зависимости от габаритов печи, её веса и высоты. В этот период времени откройте все задвижки и дверцы. Это естественная просушка печи. Сушку можно ускорить. Для этого понадобится установить в топочную часть тепловентилятор или осветительную лампу (250–300 Вт).

Первая топка должна быть аккуратной и на минимальном уровне жара. 1–2 недели придётся топить печь по два-три раза в день с небольшим количеством дров

Обращайте внимание на дверцы печки. Как только на них перестала появляться испарина (конденсат) после топки, печь полностью просохла и готова к эксплуатации

В случае если во время кладки были нарушены какие-то процессы, то вы можете наблюдать появление трещин на швах конструкции. Не стоит заниматься ремонтом сразу. Подождите 2–3 месяца. Пользоваться сооружением в это время можно в нормальном режиме. НО! Будьте осторожны. Если через такие трещины начинает просачиваться угарный газ, то пользоваться такой печью строго запрещено.

Видео: печь с камином Е. Докторова

https://youtube.com/watch?v=TmrWoweCGtk

Таким образом, самостоятельное возведение печи-камина — это очень сложный и трудоёмкий процесс, требующий существенных временных и финансовых затрат. Не каждый новичок сможет справиться с поставленной задачей. Но если уж вы решились, то, поверьте, оно того стоит. Когда вы будете сидеть в холодную зимнюю стужу перед камином, который построили самостоятельно и есть еду, приготовленную в печи, которую вы сделали своими руками, вы обязательно почувствуете гордость за самого себя. Такое сооружение подарит вам много уютных и тёплых вечеров. Удачи!

Форма и размер кирпичного камина

Форма камина зависит от предпочтений хозяина. Универсальных пропорций сооружения не существует, параметры зависят от квадратуры комнаты, рекомендаций инженеров и стандартного размера элементов кладочного материала.

Для нахождения размеров топки определяют площадь помещения, делят значение на 100. Так получают квадратуру дна топки. Например, для комнаты 30 м² потребуется основание камеры 0,3 м². Глубину делают всегда меньше в 1,5–2 раза, чем ширина. Для топки площадью 0,3 м², где ширина измеряется тремя кирпичами (75 см), глубина составит 37,5 см.

Высота кладки стен топочного отделения равняется ширине, умноженной на 1,5. Для ширины в 3 кирпича ее принимают на уровне 15 кладочных рядов.

Видео кладки дачного камина самостоятельно

Просмотр видео позволит пошагово увидеть все этапы строительства камина. Рекомендации, что дают в видео, позволят своими силами построить, определить виды и размеры камина и сэкономить деньги. Ведь услуги профессионалов – это дорогое удовольствие. Видео позволит избежать основных ошибок и сделать все правильно.

Камин в загородном доме – это приятное дополнение в интерьере, которое еще и согревает, и дарит домашний уют. А если он сделан своими руками – то это приятно и тепло вдвойне. Новичку построить самостоятельно будет сложно. Но, если выполнять пошаговую инструкцию, то проблем возникнуть не должно. Главное, использовать в строительстве только качественные материалы, чтобы не было никаких дефектов и повреждений.

Строительство каминов: выбираем материал

Как было сказано выше кирпич, это лучший материал для кладки камина. Однако не каждый кирпич отвечает своим характеристикам. Специалисты рекомендуют приобретать полнотелый кирпич поштучно

При покупке обращайте внимание на его вес и форму, лучше выбирать маленькие кирпичи красного типа. Именно его можно назвать каминный кирпич

Такой подход поможет хорошо сэкономить при строительстве.

В качестве отделочного материала для камина хорошо подойдет плитка, поверхность которой имитирует камень

Кроме кирпича в процессе строительства потребуются следующие материалы:

Песок речного типа, он должен быть чистым и однородным;Цемент и глина;Для засыпки площади щебень;Фанера;Рубероид;Арматура длинной приблизительно до 70см;Стальные листья;Заслонка для дымохода;Декоративный материал.

Все материалы из списка, нужно подготовить заранее и в необходимом количестве. Для этого все нужно рассчитать после составления чертежа. Вас ничего не должно отвлекать от процесса кладки. Поэтому все должно быть обязательно под рукой.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

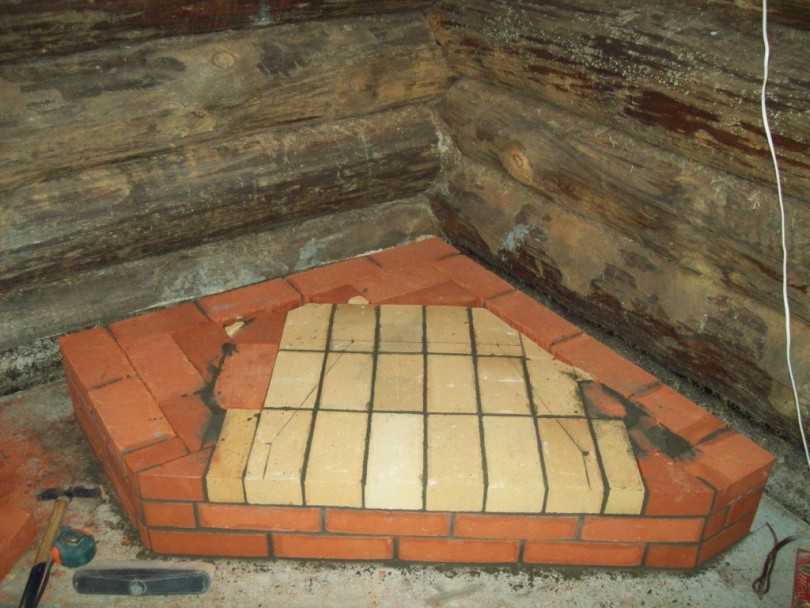

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Что такое печь-камин?

Это очень популярное сооружение уже многие десятилетия. И это несмотря на то что на сегодняшний день в продаже можно найти печи и камины из чугуна небольших размеров. Практический каждый человек, владеющий дачным участком и домом на нём, хотел бы иметь настоящую кирпичную конструкцию.

Печь-камин — это отдельная модель сооружений длительного горения, используемая для обогрева помещений. Такие модели имеют высокую мощность тепловыделения, в изготовлении используют толстостенный металл и кирпичную кладку. Главным достоинством такой печки является её экономичность за счёт тлеющего режима горения топливных компонентов.

Эти печи пришли к нам из Европы и очень быстро завоевали свою нишу на рынке. Особой популярностью пользуются печи, в которых есть водяной контур. Их устанавливают в домах, где отсутствует центральное отопление, газификация или если есть перебои электричества. По сути, печь-камин — смесь обычной домашней печки и камина. Она и обогревает помещение и декорирует его. Такая печка очень быстро греет воздух и долгое время отдаёт тепло после того, как её растопить. Это достигается посредством того, что топливо в ней не горит открытым пламенем, а потихоньку тлеет. Тепло отдаётся по-максимуму, и температура при этом не снижается. Ещё один несомненный плюс такого сооружения — это высокоэффективная циркуляция воздуха внутри её.

Печь-камин работает несколько иначе, чем простая печка. Сначала в ней происходит распахивание заслонок, из-за чего топливо начинает быстро гореть. Благодаря этому помещение быстро нагревается. Потом необходимо на угли сделать ещё одну закладку твёрдого топлива, закрыть топку и заслонку, и оно уже не горит, а тлеет. Таким образом, помещение уже нагрето, а тепло продолжает ещё долго поступать и температура постоянно поддерживается.

Печь-камин из кирпича — это единый блок, который устанавливают на цельном фундаментальном основании с одним общим каналом для отвода дыма. Печи бывают отопительными или отопительно-варочными, на которых можно готовить пищу. Второй вариант для удобства проектируют так, чтобы часть печи, на которой готовят пищу располагалась в кухне, а камин выходил в другую комнату, например, гостиную.

Видео: угловой камин из кирпича своими руками

Угловой камин может полностью преобразить интерьер в вашем доме или на даче. Создать отопительный прибор под силу любому домашнему мастеру, надо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью. Поверьте, все финансовые, временные и физические вложения будут оправданы в первый же вечер, проведённый у собственного очага, под успокаивающие сполохи пламени и треск горящих поленьев.

  • https://derevyannie-doma.com/poleznoe/kamin-iz-kirpicha-svoimi-rukami-proekty-poshagovaya-instrukciya.html
  • https://masterim.guru/stroitelstvo/kamin-iz-kirpicha-svoimi-rukami/
  • https://stroyday.ru/stroitelstvo-doma/interernoe-oformlenie-doma/uglovoj-kamin-svoimi-rukami.html
  • http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/kamin-iz-kirpicha.html
  • https://v-teplo.ru/kamin-iz-kirpicha.html
  • https://teplospec.com/pechi-kaminy/poshagovaya-kladka-kaminov-iz-kirpicha-instruktsiya.html
  • https://kitchenremont.ru/dekor/kamin/kamin-svoimi-rukami-poshagovaya-instruktsiya-foto
  • https://dekoriko.ru/kaminy/iz-kirpicha-svoimi-rukami/
  • https://aqua-rmnt.com/otoplenie/uglovoj-kamin-svoimi-rukami-poshagovaya-instrukciya.html

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

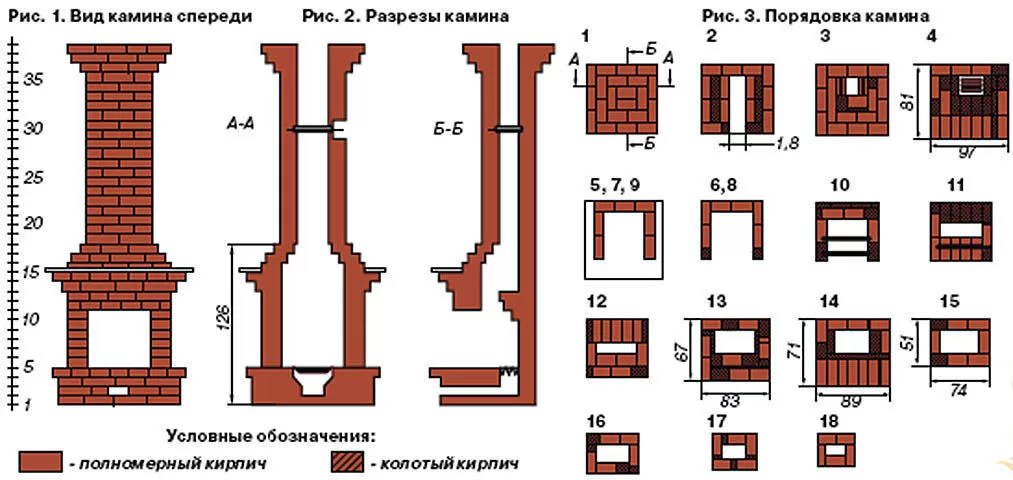

Порядовка классического камина

Пошаговая инструкция классической порядовки:

  1. Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
  2. Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
  3. Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
  4. Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
  5. Решетка прижимается следующим слоем;
  6. После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
  7. Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;
  8. На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;

    Камин в доме. Рекомендации

  9. С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
  10. На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Подсчет необходимых материалов.

После того, как оформление порядовок с учетом трубы будет закончено, можно переходить к подсчету количества необходимых материалов. Для этого нужно провести поштучный подсчет кирпичей, причем, все неполные изделия должны считаться целыми кирпичами. Кстати, для каминной кладки оптимально применение полнотелого, печного кирпича.

В песке не должна содержаться пыль или мусор, он должен быть крупным, – 0,2-1,5 мм. При наличии в песке пыли и мусора, они должны быть обязательно удалены. С этой целью песок помещается в воду и настаивается, при этом, необходимо менять воду до того момента, пока она не посветлеет.

При выкладывании каминов используют синюю (кембрийскую) глину. В случае отсутствия подобного сорта глины, можно обратиться к использованию печных глин.

Что касается цемента, можно воспользоваться обычным портландцементом, марки 300-400.

Диаметр фракций щебня при изготовлении бетона и закладке фундамента под камин должен составлять 2-6 см. Также необходимо наличие арматурных стержней в количестве около 20 штук и диаметром в пределах 8-10 и длиной порядка 700 мм.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Схема традиционного камина

Фото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Схема углового камина

Фото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема углового печи-камина

Фото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

Схема уличного камина для барбекю

Фото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото

Технология кладки углового камина

Можно сложить угловой камин из кирпича своими руками, но для этого необходимо использовать иную технологию. Работы, связанные с укладкой первых 4-х рядов проводятся по традиционной методике, а начиная с 5-го ряда, начинается обустройство поддувала и производится монтаж решёток. Работы по кладке 6-го ряда связаны с фиксацией опор, при этом на верхнем сегменте монтируется колосниковая решётка.

Закладка портала выполняется при кладке 7-го ряда, а перевязка швов осуществляется с 8-го по 13-ый. Именно в этот период происходит непосредственное формирование портала. Зеркала, относящиеся к задней стенке, формируются под незначительным уклоном. Перевязка продолжается и на 14-15 рядах, а наклон зеркал увеличивается, в целом их формирование заканчивается на 16-ом ряду.

Фасадом камина будут ряды 17 -19, после чего начинается формирование дымохода, вплоть до 22-го ряда, когда устанавливают задвижку. Выбрать, чем отделать камин из кирпича такого типа, можно исходя, из собственных предпочтений.

Выбирать методику кладки, можно исходя из условий помещения, в котором будет эксплуатироваться камин.

Кладка

Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.
