Принцип работы и правила монтажа коллектора отопления

Коллектор для системы теплый пол

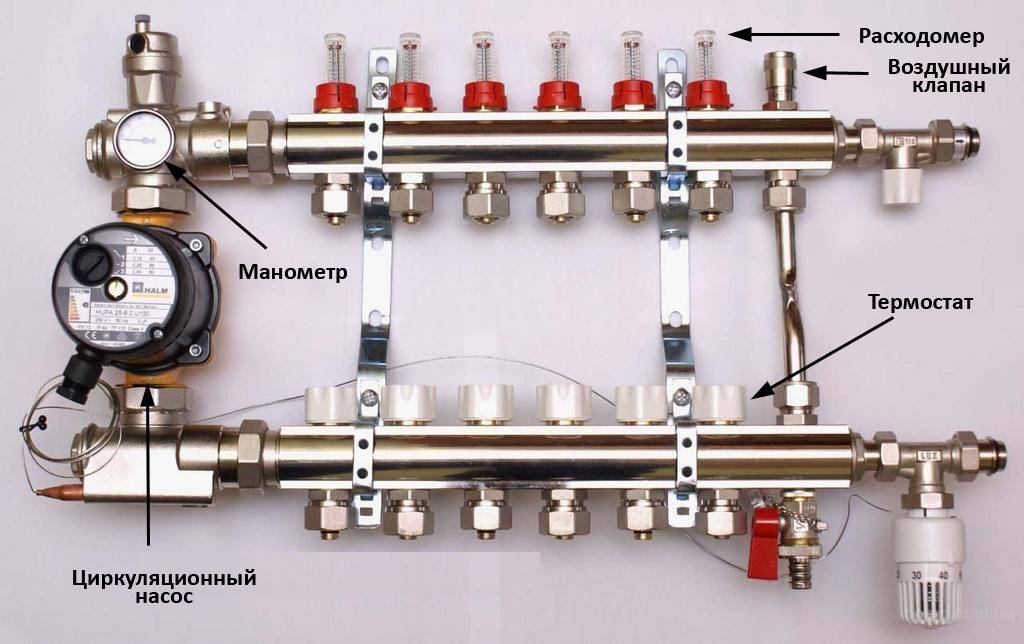

Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:

  1. Клапан смешения обратки и подачи;
  2. Запорный кран балансировки обогревательного прибора;
  3. Клапан перелива.

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур.
Двухконтурная система теплый пол с коллектором

Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.

Также при выборе промышленной конструкции важно учитывать следующие параметры:

  1. Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
  2. Максимально допустимое давление в трубах;
  3. Возможность расширения отопительной системы;
  4. Ручное или автоматическое управление коллектором;
  5. Электрическая мощность всех узлов и агрегатов;
  6. Диаметр внутренних отверстий коллектора (пропускная способность).

Коллектор своими руками

Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.

Для расчета понадобятся следующие данные:

  1. Тип декоративного напольного покрытия;
  2. площадь отапливаемого помещения и план размещения в нем крупных предметов;
  3. Материал и диаметр труб контура;
  4. Номинальная мощность котла;
  5. Тип утеплителя пола.

Расчет коллектора

Монтаж коллектора – рекомендации

При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.

Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):

  1. Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
  2. Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
  3. Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
  4. Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
  5. Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».

Набор коллектора

Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.

Коллекторный узел своими руками

Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.

Самодельный коллектор

Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.

Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Как выбрать и установить подходящий коллектор

Перед выбором коллектора определите количество потребителей холодной и горячей воды (к ним относятся краны, унитазы, стиральные и посудомоечные машины и другая сантехника). Определите тип водопроводных труб, от них зависит выбор коллектора и дополнительных фитингов.

Коллекторы с установленными вентилями проще в монтаже (не нужно монтировать каждый вентиль отдельно)

Если число потребителей не совпадает с количеством отводов, приобретите несколько коллекторов и составьте из них один. Для подключения к подающей трубе из полипропилена или сшитого полиэтилена, приобретайтете коллекторы из этих материалов. Они дешевле металлических, не уступают в надежности и проще в монтаже.

Учитывайте, что полипропиленовый коллектор соединяют пайкой, а полиэтиленовый – компрессионными фитингами.

Если в системе водоснабжения отсутствуют фильтры горячей и холодной воды, система учета потребления и обратный клапан, приобретите и установите их перед коллектором. Расположение приборов неподалеку от коллектора, в одном смотровом люке, облегчает ремонт и обслуживание системы водоснабжения.

Если вы не можете решить, коллектор из какого материала долговечней, знайте, что срок службы труб из меди, нержавеющей стали и пластиков превышает 50 лет, а срок службы шаровых кранов не превышает 20 лет. Поэтому приобретайте коллекторы без кранов. В случае выхода кранов из строя вы замените их и коллектор продолжит службу.

Коллектор полипропиленовый с кранами

Стоимость

Стоимость коллекторов зависит от материала, конфигурации и производителя и указана ниже:

  • Полипропиленовый, 6 кранов, диаметром 40х20 мм, KALDE, под пайку – 1600 рублей;
  • Полипропиленовый, 3 крана, диаметром 40х20 мм, KALDE, под пайку – 480 рублей;
  • Полипропиленовый, 2 крана, диаметром 40х20 мм, KALDE, под пайку – 320 рублей;
  • Латунный, без кранов, 4 отвода, без кранов, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, VALTEC – 750 рублей;
  • Латунный, без кранов, 4 отвода, без кранов, все резьбовые соединения (внутренняя резьба), диаметром 1х¾ дюйма VALTEC – 700 рублей;
  • Латунный, 3 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, VALTEC – 1400 рублей;
  • Латунный, 4 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная), диаметром 1х½ дюйма, ELSEN – 1300 рублей;
  • Нержавеющая сталь, 4 крана, резьбовые соединения (входящие внутренняя резьба, выходящие наружная) 3/4х1/2 дюйма, FAR – 2200 рублей.

Монтаж

Выбрав коллектор (сборку из нескольких блоков) на горячую и холодную воду, приобретите фитинги и дополнительные элементы – фторопластовый уплотнительный материал(ФУМ), резиновые прокладки, переходники необходимых размеров. Желательно приобретать коллекторы, трубы и фитинги одного производителя.

Известны случаи, когда трубы, коллекторы и фитинги разных производителей отличались в размерах настолько, что качественная сборка была невозможна. И приходилось покупать другие фитинги. Поэтому перед покупкой проверьте, совпадают ли их размеры.

Перед установкой коллектора смонтируйте водопроводы каждого потребителя, фильтры для воды, счетчики и обратный клапан. И только после этого устанавливайте и подключайте коллектор

Такая последовательность действий позволит снизить нагрузку на места соединений и предотвратит их повреждение при монтаже(это важно, если вы не имеете опыта подобных работ).

Использование коллекторов во много раз повышает стоимость прокладки водопровода и увеличивает комфортность использования воды. Из статьи вы узнали, как выбирать коллекторы, что необходимо для их монтажа и в какой последовательности устанавливать коллекторные системы водоснабжения.

Особенности и устройство коллекторной системы отопления

Схема коллекторной системы отопления

Мы привыкли к тому, что отопительная система – это замкнутая линия, которая имеет обратку, где под воздействием циркуляционного насоса теплоноситель проходит через все радиаторы и возвращается обратно к котлу, вынуждая его работать, если создается разница температур.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Что касается коллекторной системы, то она представляет не последовательное, а параллельное подключение каждого отдельного радиатора к нагревающему элементу.

Это позволяет управлять температурным режимом в доме самостоятельно. К примеру, в большой комнате нужно больше затрат тепла на нагрев воздуха, а в маленькой будет достаточно поставить терморегулятор на самое низкое значение. Это крайне удобно, так как не нужно добавлять в схему дополнительные радиаторы, если площадь помещения большая.

Коллекторная система отопления состоит из таких конструктивных частей:

  1. Распределительный узел (гребенка или коллектор) – часть трубы с одним входом и с любым количеством выходов, посредствам которых производится распределение теплоносителя под каждый конкретный радиатор или независимому кольцу, состоящему из 3-5 радиаторов, соединенных между собой внутри последовательно.
  2. Расширительный бак – через него происходит подпитка системы отопления водой, что необходимо для создания определенного давления.
  3. Циркуляционный насос – нагнетает воду, заставляя передвигаться по системе отопления.
  4. Устройства, регулирующие давление и обеспечивающие безопасное использование всей системы отопления.

Часто на практике используют смешанную коллекторную систему отопления, разбивая ее на контуры. К примеру, есть 7 больших комнат, для каждой из которых выделяется отдельный контур, имеющий свой выход на гребенке. При этом в каждой из этих комнат (а они разные по площади, соответственно нуждаются в разном количестве радиаторов) может быть абсолютно разное количество радиаторов: 2, 3, 5, 7.

Так вот те радиаторы, которые будут расположены в пределах одной комнаты, между собой будут подключены последовательно, а по отношению ко всей системе отопления – параллельно, так как таких контуров будет ровно столько, сколько есть отапливаемых помещений.

Рассмотрим на практике, как работает коллекторная система отопления:

  1. Вода нагревается от источника тепла (котел), после чего поступает в гребенку.

  2. Нагретый теплоноситель распределяется через выходные отверстия по всем контурам.
  3. Остывшая вода возвращается через обратку коллектора, после чего проходит в котел, где нагревается до нужных температур и проделывает обратный путь.

Коллекторы устанавливаются в отдельных шкафах в отдельном помещении, доступ к которым есть постоянно. Каждая гидравлическая сеть, выходящая из коллектора, оснащена запорным механизмом, который позволяет отключить отдельные звенья отопления, не выключая его полностью во всем доме.

При этом каждый радиатор в системе обязательно должен быть оборудован краном Маевского для спуска воздуха из системы. Как альтернатива – воздуховыпускной клапан на самом коллекторе.

Монтаж оборудования

Отопительные приборы присоединяются к распределительному коллектору двумя трубками – прямой и обратной, что является основной характеристикой разводки таких систем накопления. Коллектор представляет собой установку, собирающую воду, которую он впоследствии нагревает и запускает по трубам.

Место для установки блока коллектора выбирается, как правило, еще на стадии планировки всей системы. Обычно коллектор устанавливают в специальной нише, которая размещена невысоко от пола. Коридор, кладовая, любое место, где нет влажности, может послужить нишей.

Правильная установка коллектора

Этот блок может закрепляться на стене с помощью монтажа или помещаться в специальный коллекторный шкафчик (металлическую коробку, которая приспособлена к установке труб и дверей с помощью штамповки по бокам ящика). Специальные запчасти, которыми крепиться блок, могут находиться внутри шкафа.

Комфорт, эффективность и надежность гарантированы, если, устанавливая коллекторную разводку, все выполнять строго по инструкциям. Как можно меньшее количество соединений и тройников поспособствует сведению возможности протеканий к минимуму. Также может быть установлена так называемая скрытая разводка.

Обратите внимание на то, что коллекторная разводка будет работать исключительно с насосом циркуляции и вам понадобится много труб, потому что все радиаторы должны  иметь свою отдельную подводку

Для обвязки необходимо много труб

При самой установке коллекторной системы отопления нужно учитывать, что все тепловые кольца должны быть одинаковой длины друг с другом. Если же такая возможность отсутствует, то все кольца должны быть оснащены насосом и системами, которые регулируют температуру. Регулировка, монтированная на одном кольце, подействует и на другие.

Выбор труб

Главным моментом монтажа коллекторной разводки – правильный выбор труб. В монтаже данной системы используют большое количество соединений, что влечёт за собой применение большого количества зажимов, фитинга. Для этой цели наиболее подходящим будут мягкие, гибкие шовные металлопластиковые или полиэтиленовые трубы. Для выхода патрубков из коллектора используются медные трубы.

Данные трубы обладают свойствами предотвращения попадания воздуха благодаря специальному покрытию внешней стороны поверхности.

Наиболее оптимальный диаметр труб – 16 мм. Однако по данному вопросу следует проконсультироваться со специалистом.

Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

Повторяю из статьи в статью, нельзя раздельно планировать водоснабжение частного дома, за границами дома (наружный водопровод с источником водоснабжения) и внутри дома (внутренний водопровод дома). Обе системы взаимозависимы и планировать их (проектировать) нужно совместно. Почему, вы поймете из этой статьи.

Коллекторная разводка водопровода, о которой я неоднократно писал в статьях Коллекторная схема водоснабжения и Способы разводки водопровода в квартире, хорошо демонстрируется на рисунке.

На нём, видим одну трубу, по которой поступает вода в систему. От центральной точки, вода распределяется по потребителям. Центральной точкой схемы, которая является точкой распределения потока потребителям, является коллектор.

Коллектор это специальное устройство, предназначенное для равномерного распределения потока потребителям. Технически коллектор имеет один или два входа (ввода) и несколько отводов (выводов).

Важно отметить, что установка на отводы коллектора регулировочных или перекрывающих вентилей не является обязательной, а лишь дополняет возможности коллектора и позволяет перекрывать воду на время ремонта. Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям

Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства.

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

Принцип работы солнечного коллектора

1. Солнечный коллектор.2. Буферный бак.3. Горячая вода.

4. Холодная вода.5. Котроллер.6. Теплообменник.

7. Помпа.8. Горячий поток.9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

Плоские солнечные коллекторы

Плоские солнечные коллекторы.

Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

1. Впускной патрубок.2. Защитное стекло.

3. Абсорбционный слой.4. Алюминиевая рама.

5. Медные трубки.6. Теплоизолятор.7. Выпускной патрубок.

Трубчатые вакуумные солнечные коллекторы

Трубчатые вакуумные солнечные коллекторы.

Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

1. Теплоизоляция.2. Корпус теплообменника.3. Теплообменник (коллектор)

4. Герметичная пробка.5. Вакуумная трубка.6. Конденсатор.

7. Поглощающая пластина.8. Тепловая трубка с рабочей жидкостью.

Выбор труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

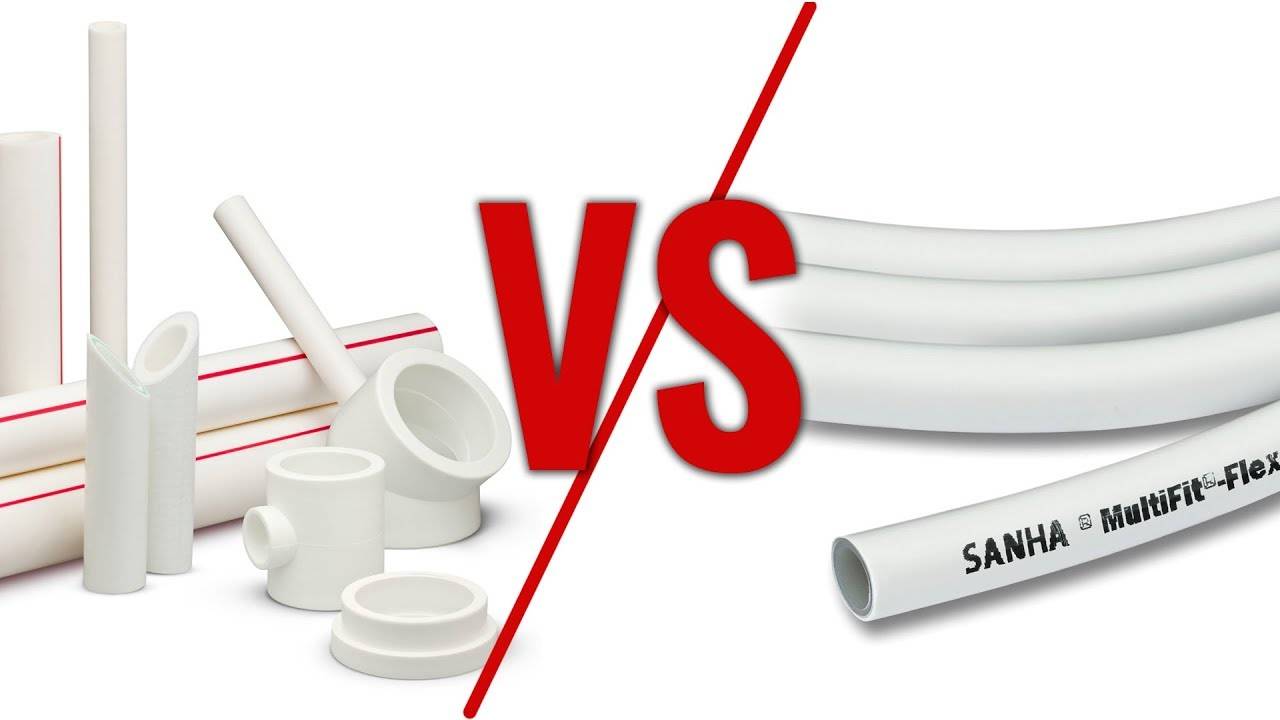

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Преимущества коллекторной схемы разводки труб водоснабжения в квартире

В квартирах чаще всего выполняется простая разводка водопроводных труб. От стояка идет труба. Далее с помощью тройников от нее идут ответвления на сантехнические приборы. При этом мало людей знает о другом типе разводки труб – коллекторном. И зря, ведь такая система обладает рядом преимуществ, о которых нужно поговорить.

Но сначала нужно рассказать о видах разводки, которые существуют в сантехнике сегодня. Первый вид – тройниковая разводка. В такой системе все потребители подсоединены от одной трубы с помощью тройников. Можно перед каждым потребителем устанавливать запорную арматуру на случай аварии.

Коллекторная разводка. Данная система имеет явные преимущества перед тройниковой системой. На входе водопровода в квартиру установлен запорный кран. Отличие заключается в том, что каждый прибор имеет отдельно подведенную трубу. При этом все вентили сконцентрированы в одном месте.

Иногда можно встретить смешанную систему. Это значит, что в ней присутствуют элементы тройниковой разводки и коллекторной. К примеру, на умывальник и ванну может подаваться вода с коллектора (то есть отдельной трубой для каждого потребителя), а унитаз, биде – подсоединяются тройниковой разводкой.

Устройство и функции коллектора

Прежде чем установить коллектор для отопления, важно разобраться с принципом работы и устройством этого элемента отопительной системы. По конструкции коллектор для котла отопления представляет собой гребенку из металла, которая оборудована несколькими выходами для подключения различных типов отопительных приборов, установленных в доме

Конфигурация гребенки может модифицироваться. Она подбирается монтажниками в индивидуальном порядке в соответствии со схемой разводки отопления в доме.

Функции, которые выполняет коллектор распределительный отопления, представлены следующим перечнем:

  • регулирование объема теплоносителя;
  • контроль давления в контуре;
  • объем подачи теплоносителя;
  • мониторинг температуры нагрева воды в системе.

Установленный корректным образом в системе отопления коллектор даст возможность вести централизованное управление обогревом в каждой отдельной комнате дома. Он может работать не только в паре с радиаторами водяного контура. Особенность конфигурации коллектора позволяет интегрировать прибор в систему отопления с теплым полом, панельным и конвекторным обогревом и даже солнечными батареями.

Устройство прибора характеризуется наличием подающего и возвратного коллектора. Эти элементы взаимосвязаны и представляют собой единый блок с компактными габаритами. Как можно понять из названия, подающий коллектор участвует в процессе подачи подогретого в котле теплоносителя ко всем подключенным к нему контурам системы обогрева. При этом задача возвратного коллектора имеет противоположный характер – этот компонент балансирует давление в системе и способствует обеспечению плавного и равномерного прогревания каждого отопительного прибора в системе.

Помимо клапанов коллектор отопления для котельной оборудуют разными типами запорно-регулирующей арматуры. Это могут быть отсекающие краны, которые препятствуют циркуляции теплоносителя и регулировочная арматура, которая контролирует потоки теплоносителя и помогает контролировать давление в системе.
