Устройство и элементы
Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.
Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:
- Поддувало и поддувальная дверка;
- Топка и топочная дверка;
- Камера для сбора сажи и прочистная дверка;
- Дымоход;
- Задвижка;
Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.
Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.
Пример конструкции
Место установки
Печь из металла не требует для основы капитального фундамента. Под такую конструкцию хватает любого жаропрочного основания, в качестве материала может послужить:
- Огнеупорный кирпич;
- Железобетонная плита;
- Металлический лист.
В отведённом под печку месте нужно выкопать яму глубиной около 500мм. Засыпать дно песком и щебнем слоями по 100мм. Проложить площадку рубероидом для гидроизоляции.
Сверху залить раствором либо положить железобетонную плиту. Затем проложить ещё одним слоем рубероида. Выложить три ряда огнеупорного кирпича. Фундаментальная основа должна стать вровень с настилом пола в бане.
Основные особенности конструкции
Стандартная металлическая печь состоит из следующих основных элементов:
- топки;
- поддувала-зольника;
- емкости для камней (если печь создается для использования в бане, при других обстоятельствах от такой емкости можно отказаться);
- резервуара для горячей воды (при необходимости);
- колосниковых решеток;
- трубы для отведения дыма;
- дверцы для топки;
- дверцы для поддувала-зольника;
- задвижки для трубы. Два варианта создания горизонтальных устройств
Дровяная каменка Упоминавшиеся дверцы не позволят мелким уголькам, древесине и искрам вылетать в обогреваемое помещение.
Чертеж металлической печи
Для изготовления корпуса металлической печи можно применять листовое железо, бочки, трубы диаметром от 50 см и даже большие огнетушители. Использование готовых емкостей более предпочтительно, т.к. в данном случае объем сварочных работ существенно сокращается.
Трубы дымохода
Прежде чем использовать трубу для изготовления печи, внимательно изучите ее состояние на предмет ржавчины и прочих повреждений. При обнаружении отверстий наложите на них заплаты. В участках с наиболее серьезными повреждениями можно сделать дверку для поддувала либо топки печи.
Преимущества металлической конструкции
Железо в отличие от других материалов более податливое для литья, сваривания, деформации и прочих строительных приемов. Из-за этого его широко применяют для изготовления каминов или домашних печей. Теплоотдача в металлической печи выше, чем в каменной или керамической, почти 90%. Именно поэтому такое оборудование широко используется в быту и промышленности.
Металлическая печь в доме
Основные преимущества железной конструкции:
- простота в изготовлении и установке
- множество вариантов размеров, форм и конструкций
- невысокая стоимость готового изделия
- легкий монтаж дополнительных элементов – бака, духовки, варочной поверхности
- легкая транспортировка сваренной конструкции
- простой демонтаж в случае замены
- высокий коэффициент полезного действия
Печь из металла — однородная конструкция, в отличие от кирпича, где используется смесь бетона, создающая пористые элементы. Железо не боится перепадов температуры, после долгого перерыва нет необходимости реставрировать печь или прочищать.
И еще один важный момент – это регистрация. Сертифицировать металлическую печь намного проще, как готовое изделие. Это дешевле и быстрее, чем получать разрешение МЧС на постройку керамической, каменной или другой печи.
Безколосниковая печь (БКП) с заслонкой типа «Булерьян»
По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).
Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.

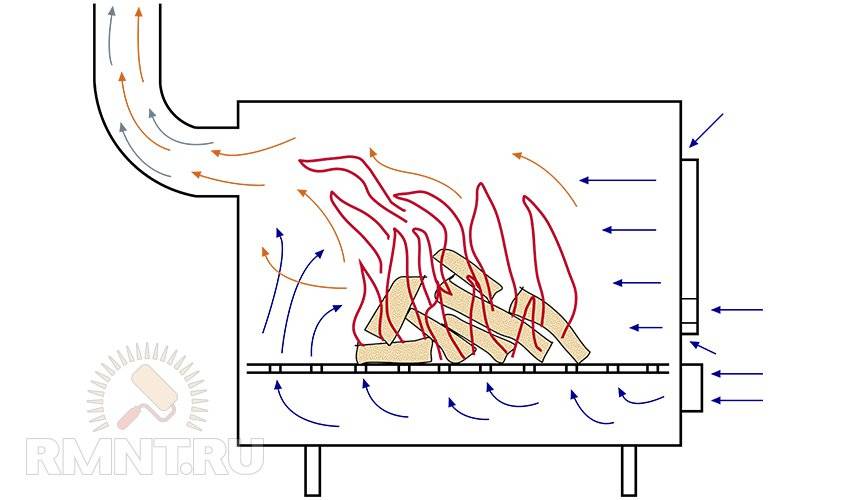

Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.

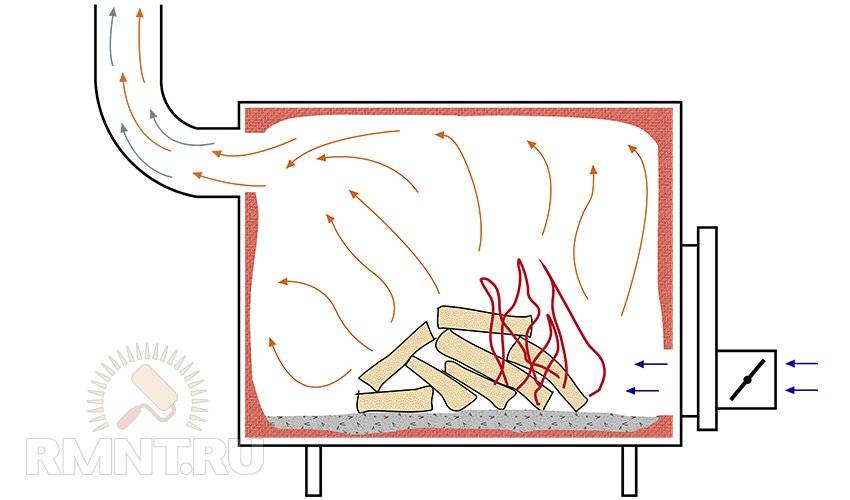

Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.
Многоуровневый пол
Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.
Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.
Последовательность изготовления печи для бани
Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.
Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.
Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.
В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.
Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.
1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;
Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры
Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:
Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:
![7+ вариантов чертежей печи для бани из металла [+9 фото]](https://kotel-bikz.ru/wp-content/uploads/7/4/6/746c87300631b1301cbc36939154026b.jpeg)
- Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
- Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.
После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.
Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.
Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру
Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.
Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.
На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.
Известные производители
На российском рынке представлен большой выбор металлических, чугунных и печей из нержавеющей стали. Большим спросом пользуются изделия таких иностранных производителей:
- Trend.
- Magnum.
- Thorma.
- Alma Mons.
- Konig Feuer.
- Efel.
- Ferlux.
- Olimp.
Хорошо зарекомендовала себя модель Harmony от бельгийского производителя Efel. Она оборудована варочной поверхностью и имеет мощность, достаточную для отопления большого дома. Временной промежуток между загрузками топлива составляет около десяти часов.
Существует множество моделей и отечественных производителей:
Печь Золушка Термофор
- Термофор;
- Лиговъ;
- Теплодар;
- Экокамин;
- Ермак.
Модели отечественного производства бывают различных видов, размеров и форм. Одни можно перевозить самостоятельно и перемещать с одного места на другое. Другие устанавливаются стационарно и имеют высокую массу. Многие из моделей оборудованы варочными поверхностями, духовыми шкафами и прозрачными дверцами из жароустойчивого стекла.
Этапы изготовления круглой голландки
Фундамент
Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:
- Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
- Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
- Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
- Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
- Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.
Изготовление металлического кожуха
Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».
Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:
Металлический кожух
Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:
Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки
Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха. Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла
Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.
Кладка и порядовка
Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции. Внешний вид
Внешний вид
В разрезе печь голландка круглая в кожухе выглядит так:
Схема круглой голландки в разрезе
Особенность кладки кирпичей
Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.
Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы. Первые ряды
Первые ряды
Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:
1-12 ряды
С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:
13-29 ряды
30-32 ряды
Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно
Первая тестовая топка печи
Важно произвести первую топку в соответствии с определенными правилами:
- Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
- Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе
Как почистить поддувало для печи?
Наличие дверцы в поддувале играет свою позитивную роль в регулировке напора огня. Но с чисткой мы получаем обратный результат. Ящик более удобен для чистки. Его можно просто вытащить и вытрусить в нужном месте.
Ящик для золы
Если же выдвижного ящика нет, то вам придется почистить печь вручную. Сперва стоит дождаться, пока печь полностью остынет. Далее с помощью щетки, совка и ведра нужно вычистить все лишнее из установки. Ничего сложно в приобретении таких средств для чистки нет.
Существуют также специальные пылесосы для каминов, которые можно использовать и в печи. С их помощью чистка не составить никакого труда для вас.
Часто из-за засорения печи бывают разного рода проблемы. Пример: печь частенько пропускает дым. Люди, которые не сильно разобрались в устройстве печи и не знают, как ее нужно эксплуатировать, жалуются на едкую сажу в доме или гараже. Проблема решает невероятно просто: нужно регулярно совестно чистить зольник, используя нужный инструмент.
Пошаговая инструкция по сборке металлической печи
Рис. 3. Устройство металлической печи.
Прежде чем приступать к сборке печи, внимательно изучите схему на рис. 3.
Работа начинается с того, что берется обод от колеса, затем завариваются все отверстия, кроме одного центрального. У второго колесного обода нужно срезать верхушку, затем вставить в него первый обод и заварить всю эту конструкцию. Следите за тем, чтобы не оставалось никаких зазоров. Обязательно отбейте весь шлак от сварки, внимательно проверьте, чтобы шов был сплошным. В результате таких нехитрых манипуляций вы получите корпус для будущей металлической печи.
После этого нужно приварить к полученной конструкции металлические стержни. Они привариваются с трех сторон и придают изделию дополнительной устойчивости.
Следующий шаг — создание отверстий. Прежде всего отверстие сверлится в первом ободе. Диаметр данного отверстия — 25 мм. В дальнейшем к нему будет подключена труба с краном для спуска воды.
Через 2 недели после заливки фундамента можно снимать опалубку и приступать к кирпичной кладке. В данном случае обычный цементный раствор для кладки следует заменить на глиняный. Кирпич используется для возведения основания. На втором ряду кладки нужно устраивать зольник для тяги. Затем можно прикрепить дверцу из листового металла. Продолжайте выкладывать топку, установите колосник, а затем выложите сверху него еще 2 ряда кирпича.
В результате вы получите замечательную печь для бани, представляющую собой удачное сочетание кирпича и металла. После того как печь будет установлена, рекомендуется оставить ее примерно на 2 недели и дождаться, пока просохнет кладочный раствор.
После того как он высохнет, можно приступать к установке металлической дымоходной трубы. После трубы устанавливается бак для горячей воды. Его необходимо смонтировать сверху. Лучше всего начинать сборку непосредственно внутри банного помещения, т.к. вес конструкции будет достаточно большим.
Металлическую печь с дымоходом обязательно укрепляют. Для этого используется пара арматурных стержней. Их следует привязать к предварительно зафиксированным на поверхности стены металлическим пластинам.
Преимущества самодельной металлической печи
У самодельной металлической печи есть ряд преимуществ перед кирпичными отопительными агрегатами. Среди главных достоинств рассматриваемых конструкций нужно выделить простоту их устройства и доступность исходных материалов. Печь своими руками из металла
На изготовление простой металлической печки не уйдет много времени – с поиском (покупкой) металлических листов либо железных емкостей подходящего размера обычно не возникает никаких сложностей.
Обустройство металлической печи потребует во много раз меньших финансовых вложений по сравнению с возведением кирпичного отопительного агрегата. При этом печь из металла не занимает много места и очень быстро нагревается в процессе работы.
Самодельная металлическая печь
Печи из металла весят гораздо меньше своих кирпичных аналогов, что избавляет от необходимости обустройства мощного фундамента. Для дополнительного повышения эффективности обогрева, вокруг металлического отопительного агрегата можно выложить экран из жаропрочного кирпича.
Необыкновенная печь ручной работы
Материалы и их количество
| Наименование | Кол-во |
| Поддувальная дверца | По 1 штуке |
| Прочистные дверки | 2 штуки |
| Шамотный кирпич | 50-100 штук |
| Обычный кирпич красного цвета | 200-500 штук |
| Задвижки/Шиберы | 2 штуки |
| Колосниковая решетка | 1 штука |
| Глина | 90 килограмм |
| Песок | Полкуба |
Все дверцы можно приобрести в специализированных магазинах или на складе строительных материалов в вашем городе. Многие заказывают авторские дверцы у местных мастеров, чтобы их печь стала дизайнерским элементом помещения.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Если вы решили установить металлический кожух на конструкцию и при этом изготовить его самостоятельно, то кроме вышеперечисленных материалов вам понадобится несколько листов оцинкованного или кровельного металла. Их количество зависит от высоты печи и её ширины, обычно хватает 2-3 листов на изготовление железного футляра для голландки высотой 3 метра.
Установка печи в бане
Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:
- печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
- обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
- при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
- расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.
Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:
Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль
Плюсы и минусы металлических печей
Печь из металла представляет собой компактный отопительный агрегат цельной конструкции. Такую печь можно легко перемещать, в отличие от вариантов из кирпича. Её форма может быть различной. Обычно эти конструкции изготавливают в виде куба, параллелепипеда или цилиндра.
Можно использовать в быту и в хозяйственных целях
Коэффициент полезного действия металлической печи невелик — она способна эффективно отапливать только небольшие помещения площадью от 10 до 30 м². В связи с этим такие источники тепла стали популярными среди дачников и владельцев домашних животных. Такие печи используют для обогрева дачных домиков, подсобок, мастерских, сараев, гаражей, курятников и других помещений с небольшой площадью.
Несмотря на то, что печи из металла являются удобным вариантом и альтернативой капитальным отопительным сооружениям, они тоже имеют положительные и отрицательные качества.
Таблица: достоинства и недостатки печей из металла
| Достоинства | Недостатки |
|
|
Какие печи подходят для бани
По своей конструкции бывают различны, в основном – примитивные. Но для ее создания требуется знать множество нюансов.
Разновидностей изделий для растопки бани множество. Каждая из них отличается своими достоинствами и недостатками.
Каждый помнит, что у бабушки в деревне была дровяная печь. С ее помощью можно легко затопить баню, насладиться традиционным паром, который не может подарить ни одна из других разновидностей. При этом ухаживать за таким изделием стоит в несколько раз дороже, чем за любым иным. Но на смене дровяным пришли электрические. Достоинств таких печей множество (в том числе удобство, легкость в сборке и пр.).
Общую характеристику печей, в зависимости от их видов, можно представить в следующей таблице:
| Разновидность | Достоинства | Недостатки |
| Электрическая | Легкость в установке; Удобство использования; Экономичность в расходе ресурсов | Слишком влажный пар |
| Кирпичная | Повышенный уровень безопасности; Долговечность использования и сохранения эстетического внешнего вида; Достижения отличного пара | На возведение печи требуется много времени; Большое количество дров для растопки; Расходы на кладку |
| Железная | Экономичный вариант; Быстрота разогрева | Быстрота остывания |
| Чугунная | Жаростойкость; Пожаробезопасность | Траты на содержание |
| Стальная | Прочность; Легкость монтажа; Не боится перепадов температуры; Бюджетный вариант | Большой расход топлива |
При выборе печей решается вопрос в пользу того или иного вида. Здесь последнее слова за каждым собственником: все зависит от наличия соответствующих ресурсов, необходимостью достижения нужного количества пара и пр.
Сборка горизонтальной модели
Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.
Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:
Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.
Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.
В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.
Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.
- Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
- На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.
- Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
- Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.
- Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
- В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.
- Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
- Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.
Смотрите видео
вечная печь для бани
Watch this video on YouTube
Инструкция по сооружению металлической печи
Печь-каминка постоянного действия из листовой стали.
Сделать надежную, качественную и эффективную печь из металла совсем несложно, однако и на очень простую работу не рассчитывайте. Нужно в точности выполнять все рекомендации, поэтапно продвигаясь к завершению работы, проверяя каждый пройденный шаг. Именно от внимательности, качества и правильности исполнения зависит безопасность готовой конструкции и ее пользователей.
Для новичка без соответствующих навыков металл может показаться слишком сложным в обработке материалом. Для создания печи из металла нужно иметь навыки работы со сваркой и знать соответствующие правила техники безопасности. Самое элементарное — нельзя работать без специальной защитной маски и перчаток для сварки.
Работа по самостоятельной сборке печи из металла начинается с подготовки основания. Готовая конструкция весит достаточно много и требует обязательного сооружения отдельного фундамента. Строительство основания предусматривается еще на этапе возведения самого здания.
