Отопительные печи на отработанном масле: как сделать печь на отработке своими руками, принцип работы, виды, рекомендации по эксплуатации

Конструкция системы отопления

Не забудьте дополнить систему отопления расширительным бачком.

Для работы совместно с котлом на отработанном масле рекомендуется использовать системы отопления с чугунными радиаторами. Они подключаются к металлическим трубам сравнительно большого диаметра. Эти же трубы подключаются к теплообменнику нашего котла. Пластиковые трубы с современными радиаторами малой ёмкости использовать не рекомендуется – автоматики в котле нет, есть опасность перегрева теплоносителя.

Циркуляция в системе отопления – принудительная. Отработанное масло в самодельном котле сгорает при высокой температуре. Поэтому в системе всегда присутствует риск перегрева теплоносителя. Принудительная циркуляция поможет предотвратить перегрев, заодно ускоряя прогрев помещений.

Открытая или закрытая система отопления – этот вопрос решается на усмотрение конечного пользователя.

Принцип функционирования

Принцип действия печи на масле основывается на сгорании паров. Как правило, в емкость для топлива заливается около литра жидкости. Чтобы спровоцировать возгорание, сверху наливают немного бензина, а затем поджигают. Через несколько минут масло нагревается, начинает закипать, поднимаются пары, они возгораются и проходят по специально продырявленной трубе. Благодаря отверстиям обеспечивается подача воздуха для обеспечения процесса горения.

Печь, которая функционирует на отработанном масле

Когда будет достигнут стабильный режим, обеспечится достижение температуры в 900 градусов. На трубе имеется емкость, которая играет роль теплообменника. Он может использоваться как плитка или для организации водяного отопления.

Если правильно подобрана и реализована схема печи на отработке, на одной заправке устройство может работать почти сутки. Температурная регулировка происходит при помощи отверстия, через которое можно вливать масло. Увеличение температуры сопровождается открыванием заслонки. Если ее полностью закрыть, прибор перестанет функционировать.

Масляные печки стандартной комплектации включают в себя:

две емкости;
труба с отверстиями, соединяющая эти емкости;
дымоход.

Чтобы топливо лучше сгорало, может использоваться наддув воздуха. Отличным принципом функционирования характеризуется печь Стропува, где горение происходит сверху вниз.

Основная схема

Котлы на отработке отличаются простотой конструкции, но найти нормальные чертежи проблематично. В связи с этим придётся полагаться исключительно на свои силы и инженерную смекалку. В качестве основы для котла на отработанном масле можно взять данную схему (будем называть её основным чертежом):

Здесь мы видим отсутствие змеевика (теплообменника для водяного контура), но его легко встроить – он встраивается во внутренний объём.

Представленный на схеме агрегат нередко называют плазменным. А всё потому, что при горении он даёт белое, отдающее синевой, высокотемпературное пламя. Отработанное масло сгорает полностью, на выходе мы получаем лишь лёгкий дымок.

Наша задача – дооборудовать печку водяным контуром и превратить её в котёл на отработанном масле. Для этого нам нужно сделать водяную рубашку (или встроить змеевик) согласно нижеследующей схеме:

Схема водяной рубашки нашего котла на отработанном масле.

В нашем случае мы можем изготовить большой змеевидный теплообменник, который будет располагаться вокруг горелки. Вокруг змеевика привариваем лист железа, оборачиваем тепло теплоизоляцией, после чего сооружаем декоративный металлический корпус.

Как и многие котлы на отработке, разрабатываемый нами агрегат будет работать на жидком топливе, подогреваемом прямо в подающей трубе. Подача атмосферного воздуха осуществляется сверху. Вентилятор принудительного наддува здесь не нужен, но многие советуют им не пренебрегать.

Топливо стекает по тонкой трубе диаметром 10 мм в чашу, где испаряется и превращается в газообразное горючее. Через несколько прорезей диаметром 1,6 мм оно поступает в камеру горелки, после чего через четыре ряда отверстия различного диаметра поступает в камеру сгорания – под действием тяги из дымохода.

Если тяга слабая, спасёт вентилятор наддува, который буквально заставит выходить парообразное отработанное масло в камеру сгорания.

Как только котёл прогреется, паровоздушная смесь начнёт сгорать с образованием белого с синевой пламени. Большая часть тепла оправится в водяной контур, ещё часть уйдёт в атмосферу вместе с продуктами сгорания. Главным достоинством агрегата является то, что отработанное масло в нём сгорает почти полностью – никаких токсичных выбросов в атмосферу.

Как проверить самодельную печь перед эксплуатацией?

Чтобы обеспечить корректную и эффективную работу оборудования рекомендуется проверить:

целостность сварочных швов;
нижний бак, соединительную трубу, дымоход на присутствие засоров;
чистоту поддувала, фильтра, шланга подачи топлива;
отсутствие влаги (конденсата, воды оставшейся после уборки).

Совет. Отработанное масло должно достигать не более половины высоты нижней камеры.

Регулярная чистка и проверка устройства гарантирует безопасную эксплуатацию, а также продлит срок службы оборудования. Выбор печи на отработке предоставит удобную возможность утилизации масла, позволит сэкономить на покупке дорогостоящего топлива.

Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона

Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:

трубу диаметром 80-100 мм и длиной 4 м;
стальной уголок для изготовления подставки и внутренних элементов теплообменника;
листовую сталь для выполнения днища верхней камеры и заглушки;

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л

тормозной диск;
шланг для подачи топлива;
хомуты;
полудюймовый вентиль;
петли;
полудюймовую трубу для подачи масла.

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.

В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.

Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.

Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками

Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.

Для изготовления поддона используется чугунный автомобильный тормозной диск

Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон. Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.

Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.

Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

стальная труба диаметром 100 м, длиной 2000 мм;
вентиль с резьбой ½ дюйма;
стальной уголок с полкой 50 мм, метр или немного больше;
хомуты;
петли;
кусок шланга для подачи топлива;
автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
из стального листа делаем дно камеры дожига;
из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
готовую горелку вваривают в дно камеры дожига;
из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

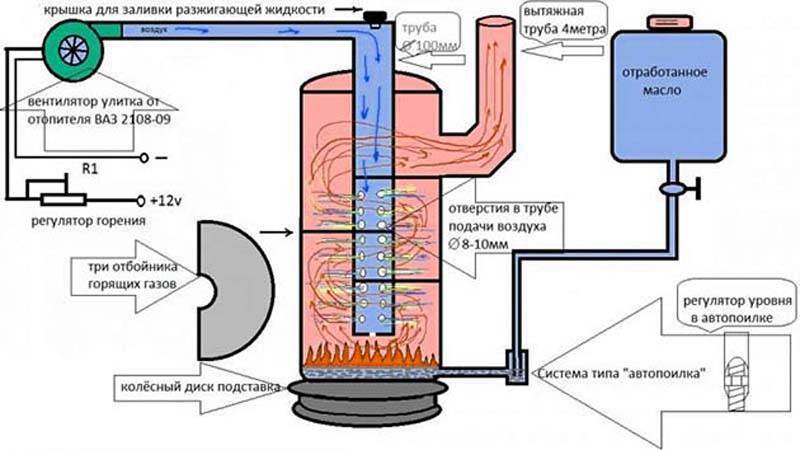

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Технологии применения

Существуют различные технологии, позволяющие использовать отработанное масло:

тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.

Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.

Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.

Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.

Печь на отработке из стальных листов

Чертежи и сборка конструкции печи из стальных листов.

А сейчас мы узнаем, как сделать печку на отработке из стальных листов. Подобная печь более компакта и не очень много весит. Кроме того, она подключается к отоплению, морозоустойчива также на ней можно готовить еду.

Перечень необходимых инструментов такой:

Стальные листы по 4 и 6 мм толщиной каждый.
Болгарка.
Напильник.
Инструмент для сварки и электроды.
Труба для дымохода.
Чертежи.
Стальные уголки под печные ножки.
Рулетка с уровнем.
Молоток.
Труба для горелки (стальная, медная или жестяная).

Подготовьте чертеж конструкции и прорисуйте все детали. Сделайте детали для резервуара из стального листа, имеющего толщину 4 мм. Затем из листа толщиной 6 мм изготавливается топливник и крышка. Листы нужно разложить на полу и на них делаются разметки. Потом их вырезают на детали болгаркой и сваривают швы.

Вырежьте полоску 115 мм в ширину из листа толщиной 4 мм, сложите на станке полосу и приварите ее сварочным аппаратом – у вас должна выйти труба для масла. Из этого же листа вырезаем круг с диаметром 34,5 см, который будет служить крышкой для масляной емкости. Привариваем ее к трубе, а к ней – уголки со всех сторон.

Берем лист толщиной 6 мм и вырезаем 6-сантиметровую полоску, сворачиваем ее кольцом с диаметром 35,2 см. Вырезаем круг с диаметром 35,2 см из этого же листа, посередине просверливаем дыру диаметром 10 см для дымоходной трубы. С правой стороны через 4 см сверлим еще одно отверстие на 5 см для вливания масла. Теперь кольцо и круг свариваем и получаем бак для заливания масла.

Чтобы сделать нижнюю часть емкости, берем лист на 6 мм и вырезаем из него круг с диаметром на 35,2 см, потом отступите пару сантиметров от его края и вырежьте отверстие на 10 см. Оно будет служить для прохождения патрубка, в который будет вставлена труба для дымохода. Сам патрубок делается из трубы диаметром 10 см, от которой отрезается отрезок размером в 13 сантиметров.

Вырежьте прямоугольник из 6-миллиметрового листа, ширина его должна составлять 7 см, а длина – 33 соответственно, он будет служить в качестве перегородки. Ее приваривают к кругу диаметром 35,2. А во второе отверстие вставляют готовый патрубок.

На трубе для горелки просверливают 48 отверстий на 9 мм, они должны располагаться друг от друга на расстоянии 6 см.

Готовую трубу вставьте в крышку для масляного контейнера, проверьте уровнем, чтобы она стояла ровно. Погрешности следует удалить болгаркой или напильником. Части должны плотно входить друг в друга, приваривать их не нужно.

Вставьте выхлопной патрубок на 16 см в отверстие бака, куда будет заливаться масло.

Соедините верхнюю часть резервуара с нижней не приваривая их, а просто соедините плотно деталями. Чтобы максимально их закрепить, сделайте кольцо для уплотнения диаметром 35,4 см и наденьте на резервуар.

Приварите заливочный бак к трубе, где сделано много отверстий. С обратной стороны к этой же трубе приварите скрепленную конструкцию резервуара. Чтобы контейнер для заливки масла легко открывался и закрывался, его оснащают круглой пластинкой.

Сделайте дымоход из 4-метровой трубы. Дымоход нельзя проводить горизонтально, внутри помещения он может проходить под наклоном, но на улице – только вертикально.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
Топливоподача и мощность агрегата поддается регулировке.
Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Принцип действия

Отработкой называются отслужившие свой срок моторные масла. Они являются источником загрязнения окружающей среды и плохо горят. Объясняется это неспособностью кислорода окислить весь набор химических элементов, входящих в состав. Но если удается расщепить отработку на простые составляющие, то она превращается в энергоэффективное топливо.

Метод разделения отработанного масла в науке используется давно — это пиролиз. С помощью этого процесса можно выделить горючие вещества из любого типа топлива: древесины, угля и нефти. Этот процесс прост и не требует дополнительных финансовых затрат.

Основное преимущество пиролиза заключается в том, что при горении топлива он сам себя поддерживает и даже регулирует. Человеку даже не нужно вмешиваться в этот процесс.

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
кронштейны для крепления колен трубы,
сварочный аппарат и инструмент по обработке металла.

Инструкция

Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы

Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов

Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

Принцип действия

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.

Рукоятка для ножа из пробки своими руками: мастер-класс по изготовлению не тонущего ножа ??? | (Фото & Инструкции)

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Пошаговая инструкция, как сделать своими руками

Печка на отработке, чертеж которой состоит из трех стыкуемых зон, потребует выполнения следующих операций для изготовления и соединения камер.

Нижняя камера. Представляет собой бак, свариваемый из двух, вырезанных из листового железа, «дна» и «крышки», и обрезка трубы, играющего роль бокового цилиндра сантиметров 35-40 в диаметре. К ней же производится приварка ножек, а в крышке (желательно съемной – что значительно облегчит периодическую очистку емкости) вырезаются 2 отверстия. Первое из них – диаметром около 50-60 мм – необходимо для заливки масла. Второе – порядка 100 мм в диаметре – послужит для вывода масляных паров в следующую камеру.

Средняя камера. Являет собой трубу, строго перпендикулярно заваривающуюся на второе, более широкое отверстие, с высотой в 3-4 раза превышающей ее диаметр. Камера снабжается множеством высверленных и равномерно распределенных маленьких отверстий сечением около 1 см. В крышке уже этой камеры также прорезают круглое, порядка 60 см, отверстие, снабжаемое заслонкой (например, сдвигающейся в сторону и закрепленной на одном болте). Оно будет регулировать приток воздуха, а также предназначаться для залива масла и розжига.

Верхняя камера. Конструктивно и по линейным параметрам почти полностью идентична нижней – но с более толстой крышкой (из-за максимальных температур в этом месте печи) и с парой отверстий, расположенных ближе к краям дна и крышки соответственно на противоположных друг к другу сторонах. Первое, в дне, используется для приварки трубы, в свою очередь насаживающейся на среднюю камеру вторичного прогорания газов. Второе служит для вывода дымоходной трубы – причем немного ближе к ней, чем к трубе, соединяющей камеры, на крышку наваривается еще и перегородка отсекатель.

Ширина средней камеры уступает верхней и нижней, а последние 2 относительно друг друга по оси расположены со смещением – поэтому печь на отработке, чертеж которой становится похожим на эскиз неровной перевернутой гантели, требует добавления в конструкцию ребра жесткости. Таковым становится еще одна тонкая, в 2-3 см, труба или уголок, концами привариваемая, соответственно, к крышке нижней и дну верхней камеры.
