Коды ошибок и неисправности газовых котлов Навьен

Котел навьен ошибка 03

В газовых котлах наличие пламени на горелке проверяется специальным датчиком – электродом ионизации. Логика работы агрегата заключается в непрерывной проверке наличия пламени после открытия газового клапана. Симптомы появления ошибки 03 на котлах навьен можно условно разделить на две группы:

безуспешные попытки розжига (пламя не появляется)

розжиг происходит, но пламя тухнет

В случае, когда розжиг не происходит, нужно проверить:

давление газа на входе и выходе газового клапана (может осуществить только квалифицированный специалист с помощью специального оборудования – дифференциального манометра)

состояние электродов розжига (соответствие зазора норме производителя, загрязненность электродов). Норма расстояния между электродами составляет 3.5-4.5 мм.

целостность изоляции провода питания электрода (визуально можно убедится в том, что пробой искры происходит именно на корпус газовой горелки, а не где-либо еще)

правильная настройка мощности котла на DIP-переключателе (справедливо при наличии проблемы во время первого запуска котла или после замены электронной платы)

наличие напряжения на трансформаторе розжига

Ошибка 03
на котле Navien будет также появляться при нестабильном горении (прерывистое пламя) или в случае, если блоку управления не удается определить наличие пламени. В этом случае необходимо убедиться в надежности соединения электрода ионизации с платой управления, проверить заземление котла и отсутствие загрязнений на электроде. Нестабильность горения может быть обусловлена еще увеличением скорости работы вентилятора, поэтому необходимо убедится, что шланг желтого цвета, идущий от турбины к датчику APS, надежно присоединен и не имеет повреждений.

Если в ходе проверок не удалось нормализовать работу котла, вероятнее потребуется диагностика платы котла, ремонт или замена. Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 03 на котле навьен:

Газовые котлы Navien

Среди разных типов котлов, газовые варианты получили наибольшую популярность. Отметим продукцию южнокорейской компании Navien, которая широко распространена в России. Котлы данной марки характеризуются высоким качеством и уровнем автоматизации. Как следствие, высокая надежность и простота в управлении.

Котлы адаптированы к сложным условиям работы и перепадам нагрузок, что актуально для изменчивого климата.

Впрочем, и самое надежное оборудование не застраховано от поломок и сбоев в работе. С точки зрения потенциальных неполадок, каждая модель котла имеет особенности конструкции и характерные слабые места.

Рассмотрим среднестатистический котел Навьен, неисправности с которым время от времени случаются.

27E

Ошибка, характерная для атмосферных моделей Навьен. Вызвана неисправностью датчика воздуха (APS) или отсутствием связи между ним и платой.

На дисплее Навьен высвечиваются и иные коды. Но практически все такие неисправности связаны с электронной платой. Единственное, что можно самостоятельно сделать – убедиться в плотности контактов, поправить разъемы на модуле. Ремонту, тем более в домашних условиях,она не подлежит.

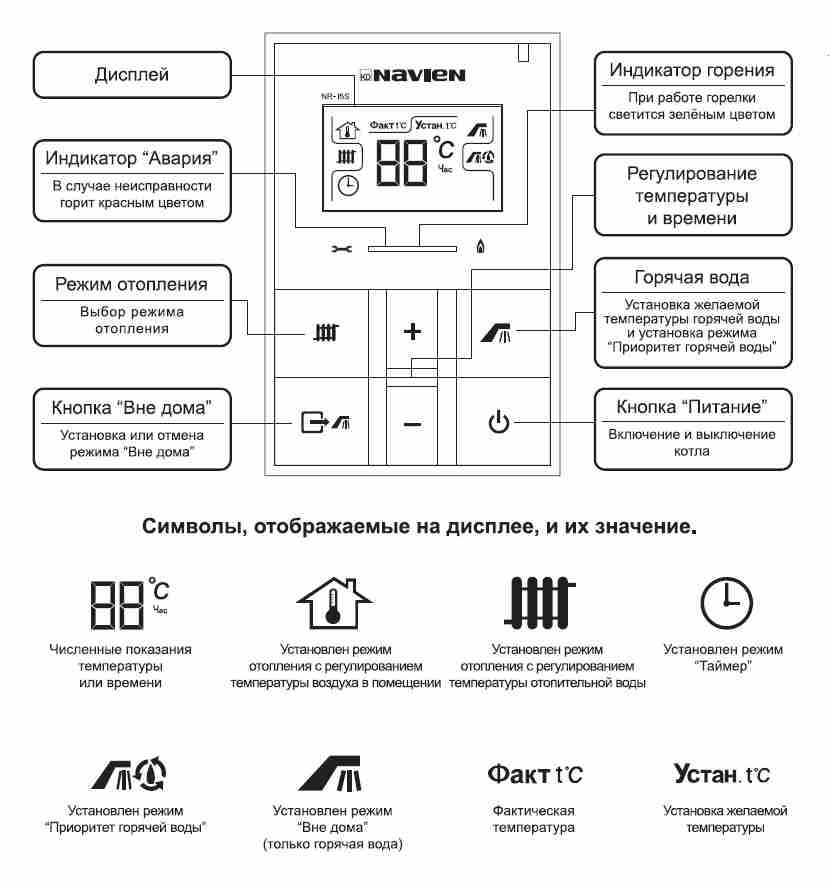

Пульт управления котлом Навьен

  • Прежде чем снимать кожух котла и пытаться самостоятельно решить возникшую с ним проблему, следует убедиться, что гарантия на образец закончилась (по отметке в его паспорте). Если же она действует,нужно вызывать специалистов сервисной организации – за ремонт платить не придется.
  • Минимизировать риски появления ошибок можно грамотным обустройством системы отопления: питание котла через ИБП, качественная водоподготовка, фильтры на трубах подключаемых коммуникаций. Плюс– профессиональный монтаж оборудования.
  • Котлы Навьен ломаются чрезвычайно редко. При появлении на дисплее ошибок нужно сразу же проверить соответствующие датчики,соединительные провода. В 85% случаев причина именно в них или во внешних факторах (несоответствие параметров домовых систем; например, давления в магистрали).

 Полезные советы

В документации на отопительные установки Навьен информация скудная, в том числе, и по появляющимся ошибкам. Производитель заранее «настраивает» пользователя на обращение в аффилированный сервисный центр при проблемах с работой оборудования. Это нужно учитывать, вызывая мастера. Не факт, что в данном подразделении имеются пособия по ремонту котлов Навьен!!!

Статья помогла? Сэкономил? Помоги развитию проекта прямо сейчас.

Способы устранения неполадок

Очень важно устранять неисправности своевременно, в том числе при ошибке 03 на котле Navien. Иногда появление этого кода не связано ни с какой серьезной поломкой. Варианты того, что делать при ошибке 03 на котле Навьен:

Варианты того, что делать при ошибке 03 на котле Навьен:

  • почистить датчик пламени.
  • образовавшийся налет на электроде снять мелкозернистой наждачкой.

Если возникает код ошибки 09 в котле Навьен, проблема связана только с вентилятором. В таком случае на восстановление нормальной работы системы уйдет гораздо больше времени. Перед тем как устранить ошибку 09, следует:

  1. Проверить напряжение в области соединения черных и красных проводов вентилятора. Оно должно составлять 100−200 В.
  2. Если электропитание нормальное и вентилятор функционирует, но его скорость вращения недостаточна, нужно заменить эту деталь.
  3. Если в первые 3 секунды до розжига вентилятор вращается со скоростью меньше чем 400 об./мин., оборудование не будет работать. При такой скорости в течение 12 секунд на экране высвечивается код 09. Если же проблема решена, электрика перепроверяет работу вентилятора, и сообщение об ошибке исчезает через 30 сек.
  4. Если вентилятор выключен, а на дисплее отображена частота вращения 2000 об./мин., скорее всего, возникло короткое замыкание. Необходимо заменить вентилятор.

Похожая ошибка — номер 10. В случае ее возникновения также проверяют состояние вентилятора и контакты, при необходимости меняют деталь. Кроме того, может понадобиться почистить дымоход.

Если высвечивается код 13, может потребоваться замена датчика. Однако шум при работе оборудования может исчезнуть после промывания теплообменника. Краны нужно максимально открыть, а температуру теплоносителя следует снизить.

Кроме этого, довольно распространена ошибка 27 на Навьен. Она связана с коротким замыканием датчика APS. При появлении такого кода неполадки необходимо учитывать следующие моменты:

  1. Может не функционировать сам датчик APS либо коннектор датчика отходит от платы управления.
  2. Нужно померить напряжение на плате в соединении датчика давления. Ошибка отображается на дисплее, если напряжение меньше 0,06 В или выше 4,8. В такой ситуации датчик следует заменить.

При ремонте газового оборудования есть еще один очень важный момент: если для устранения поломки нужно было сливать теплоноситель, его необходимо восполнить. Перед новой заправкой обязательно нужно перекрыть газ и обесточить помещение. Нужно проверить положение распределительных и запорных вентилей и максимально их открыть.

Кран подпитки, который обычно располагается внизу оборудования, нужно повернуть налево. Когда манометр достигнет отметки 1,2−2 бар, кран закрывают. Если после заливки заработает аварийный индикатор, нужно слить жидкость и повторить процедуру.

Неисправности котла Навьен Айс

Давайте рассмотрим характерные неисправности данной серии, тем более что их не так уж и много. Например, в модели Navien Ace 24 K часто возникает ошибка 10. Этот газовый настенный двухконтурный котел построен по схеме с закрытой камерой сгорания, поэтому тут часто возникают проблемы с удалением дыма. Чаще всего причиной неисправности является поломка вентилятора – потребуется его замена.

Не менее часто возникает ошибка 02. Именно она может проявиться, когда котел Навьен быстро набирает температуру и быстро остывает. Причина кроется в завоздушивании контура или в неисправности датчика протока. Систему отопления необходимо избавить от воздуха – например, подключив ее к водопроводу и прогнав теплоноситель под давлением. В наших обзорах мы уже писали, как происходит развоздушивание отопительных магистралей.

Неисправности платы управления

Для того чтобы избежать поломки платы, настоятельно рекомендуем установить в цепи питания котла Навьен стабилизатор напряжения.

Самая неприятная ошибка, так как здесь сложно что-то понять. Она обозначается кодом 15E. Разобраться в устройстве платы самостоятельно, не имея профильного образования, практически невозможно. Поэтому мы рекомендуем вызвать специалиста. Он протестирует электронную плату на наличие неисправностей, локализует поломку и устранит ее. Как будет проводиться тестирование и ремонт, на дому или в сервисном центре, определит специалист.

Характеристика котлов Навьен

Производители газовой системы отопления Navien дают длительную гарантию на свое оборудование. Котлы отличаются высоким качеством сборки и очень редко ломаются. Но даже в случае возникновения трудностей проблемы можно быстро устранить.

Технические особенности

Navien — один из ведущих производителей Южной Кореи. Выпускаемое оборудование пользуется большим спросом более чем в 30 странах мира. В модельной линейке присутствуют как одно-, так и двухконтурные котлы, в том числе:

  • эксплуатируемые на сжиженном газе;
  • с турбонаддувом;
  • конденсационные.

Присутствует как настенное, так и напольное оборудование. Последнее прекрасно подходит для установки в загородных домах. Такая система снабжает помещение теплом и горячей водой. К тому же напольный агрегат отличается компактностью и простой в использовании.

В целом в России очень популярны модели Ace (Айс), Deluxe (Делюкс), Prime (Прайм). Эти разновидности систем максимально адаптированы к перепадам давления и нестабильной работе электросети.

В этом видео вы узнаете, как работает котёл Навьен:

Преимущества систем

Газовые котлы этой марки не только отличаются высоким качеством сборки, но и имеют доступную стоимость. Помимо этого, можно выделить следующие достоинства систем:

  1. На блоке управления установлен специальный микропроцессор, защищающий оборудование от скачков напряжения.
  2. Рабочий режим поддерживается автоматически, есть много вариантов настроек.
  3. Длительный срок эксплуатации.
  4. Возможность работы на сжиженном и природном газе.
  5. Котел продолжает работать при падении давления до 0,1 бар.
  6. В случае проблем с газом оборудование не промерзает. При уменьшении температуры до +5°С автоматически начинает работать горелка. Если розжиг произвести невозможно, функционирует циркулирующий насос. Такие меры надежно защищают систему от замерзания.
  7. Регулировка проста и понятна.

Трёхходовой клапан котла navien ace .

Трёхходовой клапан котла navien ace

Самая главная проблема этого котла это то, что он является двухконтурным. То есть производит отопление и горячую воду. В нём установлен трёхходовой клапан, который постоянно переключает работу котла то на горячую воду, то на отопление. Это касается именно отопительного сезона. И если при этом идёт интенсивное потребление горячей воды (в большой семье, например), то при таком режиме клапан выходит из строя. За 8 лет в этом котле предстоит замена клапана уже в третий раз.

В чём заключается поломка клапан котла navien ace?

Когда вы пользуетесь горячей водой, в системе падает давление. Это некритично, если не используется система отопления, но это уже первый признак того, что нужно менять трёхходовой клапан.

Предыдущая его замена проводилась в 2018 году, и цена его была 1512руб.

Котел navien ace трехходовой клапан | Скрин из видео с ютуб канала  KARKASNIK

Кстати, после прочтения посмотрите видео в статье Подробная инструкция по замене трёхходового клапана», о том, как производился первый ремонт самостоятельно. Там подробно рассказано, как снимались все узлы, патрубки, теплообменники, все разъёмы, а затем, в какой последовательности всё соединялось обратно. Если у кого-то есть такой котёл, наверняка в скором времени может возникнуть такая проблема и необходимость замены клапана. А находится он в углу корпуса, и чтобы до него добраться, Вам придётся демонтировать несколько запчастей. Это конечно очень неудобно, но по-другому никак.

Кроме того, есть маленькая, но очень важная деталь. Там установлены интересные металлические разъёмы, стороны которых очень похожи.

Нужна правильная установка

И после снятия нужно обязательно установить их обратно в правильном положении. Когда у нас произошла первая поломка, мы вызывали специалиста из газовой службы, так как не знали причин неисправности. Тогда мастер впервые заменил трёхходовой клапан и, при установке деталей обратно, неправильно защёлкнул один из этих разъёмов. В результате случилась протечка воды, и пришлось в тот же вечер уже самому всё переделывать. После правильной сборки всё стало работать без нареканий. И последующая замена также была произведена без проблем, всё заработало исправно и без протечек.

Первые шаги

Пульт управления котлом Navien

На заметку! Производитель не рекомендует в отопительных системах с котлом Навьен использовать антифризы.

Проверьте контакты и провода на целостность котла Navien

Воздух

В данном случае подразумевается не пробка, блокирующая канал циркуляции, а скопление пузырьков, перемещающихся по трубам вместе с теплоносителем. Снижение скорости протока, некорректное функционирование насоса котла Навьен – еще не все последствия завоздушивания, приводящие к остановке агрегата по ошибке 16.

Воздух в системе отопления

Что сделать. Стравить, но не в одной точке схемы, а везде, где установлена соответствующая арматура. Надеяться на безотказную работу автоматических клапанов не стоит – они иногда отказывают. Наблюдается на объектах, где собственники пренебрегают водоподготовкой. Забитый канал удаления воздуха грязью, ослабление пружины вызывают постепенное накопление пузырьков на этом участке, приводящее в итоге к ошибке 16. Пройти по дому, на ощупь проверить нагрев радиаторов, труб, вручную стравить в каждой точке – много времени не понадобится.

Проверка воздухоотводчиков

Данная процедура касается и насоса. Для удаления из него воздуха на торцевой части прибора стоит шайба (под шлиц). Подставляется соответствующая емкость (ванночка), откручивается на 1-1,5 оборота до появления струйки и сливается до тех пор, пока не пойдет одна жидкость, без пузырей.

Фильтры

Кроме магистрального, еще один имеется в самом Навьен. Фильтр установлен на входе в котел для предотвращения попадания мельчайших фракций (ржавчины, солевых образований) из труб, радиаторов в теплообменник. Находится в нижней части, в месте присоединений агрегата к магистралям. Чистка сетки устраняет ошибку 16.

Насос котла

Проблемы с перекачивающим прибором также вызывают ошибку 16. Помпа может и работать, но не в заданном режиме: отсюда снижение скорости циркуляции и перегрев теплообменника Навьен.

Вероятные причины

Возможны и другие проблемы с насосом котла. Искривление оси, замусоривание внутреннего канала удаления воздуха и ряд иных. Вал в розницу не продается, только заказывать знакомому токарю. Во втором случае насос придется разбирать «на атомы». При желании получится, а вот произвести обратные действия так, чтобы помпа заработала – вряд ли. При выявлении скрытых, неустранимых дефектов целесообразно установить новый прибор (насос для котла Навьен стоит в пределах 7000 рублей).

Датчик

Его функцию в Навьен выполняет биметаллический термостат. Выходит из строя редко, но при подозрении, что именно он вызывает ошибку 16, нужно проверить.

Датчик термостат котла Navien

Методика

Трехходовой кран

Ошибка 16 вызывается сбоями механизма. При изменении режима котла с ГВС на ОВ кран не произвел переключение. Стоит в пределах 3000–5000 рублей (в зависимости от модели Навьен), но если имеются навыки работы с простейшим инструментом и мультиметром, неполадку несложно устранить самостоятельно, предварительно сняв крышку с корпуса крана.

Потек трехходовой клапан котла Navien

Вероятные причины

Теплообменник котла

Проблемы с ним инициируют ошибку 16 Навьен часто. Прибор нуждается в систематическом обслуживании, и если сроки проведения не выдерживаются, при организации работ не учитывается качество теплоносителя (степень очистки, показатель жесткости), со временем перегрев неизбежен.

Что сделать

Совет. При демонтаже теплообменного прибора нужно раскладывать (на полу, столе) снятые узлы, детали, крепеж в определенном порядке. Записывать (зарисовывать), откуда и какой провод отсоединен. Это позволит быстро и правильно выполнить обратные действия.

Методика промывки

Промывка основного теплообменника котла Navien

Плата управления

Если принятыми мерами устранить ошибку 16 не удалось, причина в электронике котла Навьен. Плата плотно скомпонована, дорожки при перегреве легко отслаиваются: самостоятельно восстанавливать работоспособность нецелесообразно: обращаться в сервис. Представитель организации при вызове просто меняет модуль, и котел можно запускать.

Сгорают элементы платы котла Navien

Коды ошибок при поломке котла Навьен

Прежде чем начинать ремонтировать газовый котел Навьен собственными силами, нужно подумать, а если ли опыт и навык. Ведь важна внимательность, аккуратность и понимание того, что делаешь. Конечно, некоторые простые неисправности можно устранить собственными руками, но не более того.

Все работы внутри котла, а котел считается оборудованием повышенной опасности, должен производить специалист сервисного центра.

Нарушение этого правила автоматически переводит ответственность за все последствия на владельца. Для безопасности все сложные работы по подключению, регулировке и ремонту должен делать мастер по ремонту газовых котлов, который имеет лицензию.

Итак, коды ошибок, которые могут появиться на дисплее котла NAVIEN 24:

  1. 01Е – сигнализирует о перегреве оборудования;
  2. 02Е — мало теплоносителя в системе отопления, неисправность датчика или обрыв цепи. Если двухконтурный котел навьен ошибка 02 появилась на дисплее, то возможные причины следующие:
  3. не работает циркуляционный насос;
  4. не работает датчик протока;
  5. закрыт отопительный кран.

Сломался котел Навьен ошибка 02 как устранить эту проблему? Да очень просто. Последовательно, по каждому пункту пройтись и проверить, а при наличии проблемы устранить. Например, пункт первый — проверяем наличие воздуха в системе. Если есть, то стравливаем. Переходим ко второму пункту и т. д.

03Е – нет сигнала о наличии пламени. Возможен обрыв цепи датчика.

Ошибка 03Е

Двухконтурный котел Навьен ошибка 03 как устранить эту ошибку? Ошибка, имеющая код 03Е относится к сложным неисправностям. Чтобы диагностировать и устранить эту неисправность, нужны опыт, знания и измерительные приборы.

Алгоритм действий при ошибке 03Е:

  • Для начала нужно проверить входящее давление газа в газовый котел Navien Ace, которое должно быть в пределах 10 – 25 мбар для NG и составлять 28 -37 мбар для LPG.
  • Иногда не поступает газ на газовый котел Навьен неисправности газового клапана устраняются заменой.
  • Неисправен трансформатор розжига. При такой неисправности нужно определить, что неисправно, трансформатор или блок управления. Для этого нужно иметь измерительные приборы. Первичная обмотка трансформатора – 1,4 кОм.
  • Возможно повреждение или осаждение сажи, которая электропроводна, на электроде. Тщательно протереть, если не поможет, то заменить электроды. Возможен обрыв сигнальных проводов от блока управления. Заменить комплект. При пуске котла можно попробовать перекрыть воздушный поток от вентилятора приблизительно наполовину. Возможен сбой платы управления. Попробовать сделать перезапуск, если не поможет, то отремонтировать или заменить плату управления.

О других ошибках при неисправности котла Навьен

Коды ошибок, которые выдает блок управления газового котла Навьен, многочисленны. Они все отражены в инструкции для того, чтобы при вызове специалиста на ремонт газовых котлов Навьен сообщить этот код мастеру. Мастер, выезжая на дом, будет ориентироваться, что вышло из строя, и как восстановить газовый котел Navien цена ремонта будет зависеть от его сложности и стоимости комплектующих деталей. В статье даны только 3 кода, все эти ошибки можно попытаться устранить самостоятельно. Остальные коды сигнализируют о более сложных неисправностях, устранение которых требует знаний, опыта, а также наличия измерительных приборов и новых комплектующих для замены.

Перечень кодов, сигнализирующих о более сложной поломке:

  1. 04Е – короткое замыкание в цепи датчика пламени (ложное сообщение о наличии пламени);
  2. 05Е – неисправность (обрыв) температурного датчика ОВ;
  3. 06Е – короткое замыкание датчика температуры;
  4. 07Е — неисправность датчика ГВС;
  5. 08Е — короткое замыкание (КЗ) датчика ГВС;
  6. 09Е – нарушена работа вентилятора;
  7. 10Е – нарушение в системе дымоудаления;
  8. 13Е – КЗ датчика потока ОВ;
  9. 27Е – обрыв или КЗ в цепи датчика давления воздуха APS;
  10. 15Е – нарушение работы всей системы или блока управления.

Устранение некоторых проблем в работе котла

Как и любая, даже самая надёжная техника, в котлах Навьен могут возникнуть некоторые неполадки, часть из которых владелец прибора может устранить самостоятельно.

В первую очередь важно распознать причину поломки. Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки

Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки.

Вот коды неисправностей котлов Навьен:

  • 01е – оборудование перегрелось.
  • 02е – мало воды в отоплении /оборвалась цепь датчика протока.
  • 03е – не поступает сигнал о пламени: его может действительно не быть, или проблемы с соответствующим датчиком.
  • 04е – ложные данные о наличие пламени/ короткое замыкание в датчике пламени.
  • 05е – проблемы с датчиком t отопительной воды.
  • 06е – короткое замыкание в датчике t отопительной воды.
  • 07е – проблемы с датчиком t горячего водоснабжения.
  • 08е – короткое замыкание в датчике t горячего водоснабжения.
  • 09е – проблема с вентилятором.
  • 10е – проблема с удалением дыма.
  • 12е – во время работы погасло пламя.
  • 13е – короткое замыкание в датчике протока отопления.
  • 14е – нет подачи газа.
  • 15е – проблема с платой управления.
  • 16е – котёл перегрет.
  • 17е – ошибка с DIP-переключателем.
  • 18е – перегрет датчик удаления дыма.
  • 27е – проблема с датчиком давления воздуха (обрыв или короткое замыкание).

Ошибка 01е

Перегрев оборудования может случиться из-за того, что в результате засора сузились протоки, или поломался циркуляционный насос.

Что можно сделать самостоятельно:

  1. Исследовать крыльчатку циркуляционного насоса на предмет повреждения крыльчатки.
  2. Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
  3. В системе отопления проверить – нет ли воздуха. Если есть, его нужно стравить.

02е

Ошибка о том, что мало теплоносителя, может выдаваться котлом, если в системе есть воздух, мало воды, повреждена крыльчатка циркуляционного насоса, закрыт распределительный клапан или сломался датчик протока.

Что можно сделать:

  1. Стравить воздух.
  2. Отрегулировать давление.
  3. Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
  4. Открыть распределительный клапан.
  5. Проверить датчик протока – нет ли в нём замыкания, есть ли сопротивление.
  6. Вскрыть корпус датчика, почистить флажок (подвижный механизм с магнитом).

Чаще всего проблема оказывается в наличии воздуха в системе горячей воды.

03е

Нет сигнала о пламени. Причины этому могут быть:

  1. Поломка датчика ионизации.
  2. Нет газа.
  3. Нет розжига.
  4. Закрыт кран.
  5. Неисправно заземление котла.

Засор на датчике пламени нужно почистить. Серый налёт на электроде счищается мелкой наждачкой.

05е

Обрыв цепи датчика температуры. Причиной такой ошибки может быть плохой контакт между температурным датчиком и контроллером. Или короткое замыкание на том же отрезке.

Что можно сделать:

  1. Проверить сопротивление на всей цепи от контроллера до датчика. Найдя неисправность – заменить датчик.
  2. Разъёмы контроллера и датчика рассоединить и снова соединить.

10е

Проблемы с удалением дыма могут возникнуть из-за сбоя в работе вентилятора, перегиба или неправильного присоединения трубок датчика к вентилятору. Кроме того, дымоход может быть засорён, или просто был резкий и сильный порыв ветра.

Что можно сделать:

  1. Осуществить ремонт вентилятора, либо его замену.
  2. Проверить правильность соединения трубок датчика.
  3. Прочистить дымоход от засоров.

11е

Проблема с датчиком заполнения водой – такая ошибка предусмотрена только для котлов европейского производства, оснащённых соответствующими датчиками.

Шум и гул

Может так случиться, что на дисплее ошибка не высвечивается, но появилось неестественное гудение или шум в приборе. Такое бывает, когда вода с трудом проходит по трубкам из-за накипи, перегревается и вскипает. Причина может быть в плохом теплоносителе.

Теплоноситель Навьен

Порядок устранения проблемы:

  1. Устранить проблему можно, разобрав агрегат и прочистив теплообменник. Если это не удаётся, деталь нужно заменить.
  2. Кроме того, нужно проверить краны – открыты ли они на максимум.
  3. Сделайте температуру воды пониже. Возможно, мощность котла избыточная для того трубопровода, к которому он подключён.

Нет горячей воды

Бывает, что отопление котёл греет как надо, а воду для ГВС перестал нагревать. Это проблема в трёхходовом клапане. Прочистки и ремонты не спасут – нужно менять деталь! Проблема не редкая, клапана нормально работают около 4 лет.

Итак. Котлы Навьен – надёжное и экономичное оборудование. При правильной эксплуатации и грамотном подходе к возникшим трудностям, проблемы можно устранить даже без привлечения специалистов из сервиса.

Котел навьен ошибка 03

В газовых котлах наличие пламени на горелке проверяется специальным датчиком – электродом ионизации. Логика работы агрегата заключается в непрерывной проверке наличия пламени после открытия газового клапана. Симптомы появления ошибки 03 на котлах навьен можно условно разделить на две группы:

  • безуспешные попытки розжига (пламя не появляется)

  • розжиг происходит, но пламя тухнет

В случае, когда розжиг не происходит, нужно проверить:

  • давление газа на входе и выходе газового клапана (может осуществить только квалифицированный специалист с помощью специального оборудования – дифференциального манометра)

  • состояние электродов розжига (соответствие зазора норме производителя, загрязненность электродов). Норма расстояния между электродами составляет 3.5-4.5 мм.

  • целостность изоляции провода питания электрода (визуально можно убедится в том, что пробой искры происходит именно на корпус газовой горелки, а не где-либо еще)

  • правильная настройка мощности котла на DIP-переключателе (справедливо при наличии проблемы во время первого запуска котла или после замены электронной платы)

  • наличие напряжения на трансформаторе розжига

Ошибка 03 на котле Navien будет также появляться при нестабильном горении (прерывистое пламя) или в случае, если блоку управления не удается определить наличие пламени. В этом случае необходимо убедиться в надежности соединения электрода ионизации с платой управления, проверить заземление котла и отсутствие загрязнений на электроде. Нестабильность горения может быть обусловлена еще увеличением скорости работы вентилятора, поэтому необходимо убедится, что шланг желтого цвета, идущий от турбины к датчику APS, надежно присоединен и не имеет повреждений.

Если в ходе проверок не удалось нормализовать работу котла, вероятнее потребуется диагностика платы котла, ремонт или замена. Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 03 на котле навьен:

Преимущества и недостатки

Для частного дома газовые котлы от производителя Navien подойдут просто идеально. В первую очередь это доказывают отзывы владельцев оборудования данной фирмы, которые содержат в себе много положительного.

Преимущества котлов представлены следующими пунктами:

  • Газовые котлы являются экономически выгодными, так как газ является недорогим и весьма эффективным топливом.
  • Экологическая чистота навесных котлов очевидна – в воздух попадает углекислый газ, который поглощают растения.
  • Полная автоматизация газового оборудования позволяет задавать программу, по которой котел может работать на протяжении длительного времени.

  • Котлы Navien могут работать довольно долгое время даже в том случае, если не осуществлялись сервисные проверки.
  • Простота управления является еще одним преимуществом корейских отопительных агрегатов. Сюда же можно отнести возможность управлять некоторыми моделями котлов на расстоянии, например, со смартфона.
  • Приличное качество по доступной цене встречается нечасто среди устройств от зарубежных производителей.

  • Большое количество моделей котлов и разнообразная цветовая гамма.
  • Недорогие запчасти на котел позволяют при поломке отремонтировать старый, а не сразу покупать новый.
  • Компактные размеры дают возможность размещать котлы в любых местах, а не только там, где они поместятся.
  • После того как температура задана, быстро становится тепло. Такой параметр особенно актуален, когда возвращаешься домой после длительной поездки и хочется комфорта как можно быстрее.
  • Поддерживает температуру горячей воды на одном уровне.
  • Обвязка, насос, бачок и многое другое сразу имеется в самом обогревательном агрегате.
  • Самодиагностика вовремя оповещает об ошибках или сбоях в системе.

Недостатков у корейского оборудования достаточно мало:

  • котлы не могут работать без электричества;
  • не совсем тихие при работе (но лучше по сравнению с котлами от других производителей);
  • при поломке подойдут только корейские запчасти;
  • не всегда хватает температуры воды на два крана;
  • нужна дополнительная защита для электроники, особенно часто горит при грозе;
  • невозможность починки самостоятельно.

Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

  • Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
  • Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
  • Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
  • Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
  • Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
  • Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
  • Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
  • Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
  • Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
