Как сделать обогреватель своими руками

Самодельный газовый обогреватель для гаража, дома, дачи

Создавая обогреватель своими руками, нужно придерживаться нескольких рекомендаций:

Прибор должен иметь простую конструкцию без сложных элементов и деталей.
Нужно акцентировать особое внимание на безопасности, потому приборы, которые перекрывают и подают газ лучше всего приобрести заводские, или снять со старых баллонов.
При создании газового обогревателя также следует учитывать его экономичность.
Обогреватель не должен быть громоздким, а способы его активации — сложными.
Затраты на материалы для обогревателя должны составлять не более трети реальной цены заводского нагревательного прибора с прилавка магазина, иначе нет смысла его делать, проще купить готовый.

Чтобы сделать такой газовый самодельный обогреватель для гаража, дома, дачи своими руками, нужно минимум деталей и материальных затрат (лист жести, ножницы по металлу, клёпочник, заклепки, металлическую мелкую сетку репицу, обычное хозяйственное сито, царговый баллончик с газом емкостью 0,5 л. и специальную горелку с клапаном).

Первое, что нужно сделать, это крепеж обогревателя к горелке. Нужно взять хозяйственное сито, прислонить к листу оцинковки и обвести маркером. Затем перпендикулярно и параллельно необходимо к кругу дорисовать прямоугольные ушки (одно из них должно быть в два раза длиннее). Ножницами по металлу нужно вырезать рисунок. Он должен быть как можно ровнее.

Второй этап монтажа обогревателя вмещает в себя крепление деталей между собой. Для этого берем горелку и прикручиваем ее болтами к жестяному кругу. Затем, при помощи ушек, которые заворачиваются в противоположную сторону, крепится ситечко. Оно помогает рассеивать тепло по сторонам. Получилась часть конструкции обогревателя.

Третьим этапом монтирования самодельного обогревателя будет крепление металлической сетки. Для этого нужно снова вырезать идентичный круг из жести. Его также вырезают ножницами по металлу. Ушки загибаются, а в плоскости круга сверлятся отверстия (около 10). Затем берется сетка и крепится к ушкам обеих кругов. Сначала нужно крепить нижнюю часть, затем верхнюю. Крепеж осуществляется при помощи клепочника и заклепок. В результате этих операций должен получиться сетчатый цилиндр.

Завершающий этап – запуск инфракрасного самодельного газового обогревателя. Хоть он и не велик, но тепло от него исходит достаточное, чтобы обогреть гараж, комнату в доме или небольшой дачный домик.

Идея №2 – Мини-обогреватель из банки

Еще одна оригинальная модель самодельного электрообогревателя, которая подойдет для локального обогрева в гараже либо комнате. Все, что нужно для сборки это:

• банка из-под кофе;
• трансформатор 220/12 Вольт;
• диодный мост;
• кулер;
• нихромовая проволока;
• текстолит квадратной формы со стороной, равной диаметру банки;
• дрель с тонким сверлом;
• паяльник;
• шнур для подключения к сети;
• кнопочный переключатель.

Эта инструкция еще проще и сделать электрический обогреватель из банки своими руками можно за 1-2 часа. Для начала с текстолита нужно снять фольгу и вырезать в нем середину, как показано на фото ниже:

После этого с помощью дрели необходимо сделать по диагонали отверстия. В отверстия закрепляем нихромовую проволоку определенного диаметра и длинны (отдельно расчет длины мы предоставили в статье: https://samelectrik.ru/raschet-nihroma.html). Эти параметры рассчитываем по закону Ома для участка цепи (U=R*I). После чего прикручиваем провода.

Соединяем в одну цепь трансформатор, диодный мост, кулер, нихромовую проволоку и переключатель. Диодный мост нам необходим для питания кулера, так как он требует постоянное напряжение.

Монтируем вентилятор в банку, используя клей, после чего крепим текстолит так, как показано на фото:

Помещаем в банку все элементы самодельного электрического обогревателя, сверлим в крышке отверстия и проверяем работоспособность устройства!

Если Вы хотите сделать более мощное устройство со спиралью, рекомендуем просмотреть видео урок ниже:

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
5. Монтируют вентилятор внутрь банки болтами и кронштейном.
6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
9. Для устойчивости делают из толстой проволоки специальную подставку.
10. Включают в сеть и проверяют устройство.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

1. Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
2. Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
3. Графит перемешивают с эпоксидной смолой 1 к 2.
4. Кладут на стол плиты со схемой, гладкой стороной вниз.
5. Наносят тонким слоем смесь графита и клея по схеме.
6. Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
7. Вставляют клемы в обозначенных заранее местах вывода.
8. Дают просохнуть.
9. Присоединяют электрические провода и проверяют работоспособность.
10. Делают деревянную рамку для устойчивости.
11. Оснащают устройство терморегулятором.

Самодельный обогреватель своими руками;

Как работает греющий кабель

Сделать обогреватель из обычного медного или алюминиевого провода явно не получится. Стандартный кабель из двух–пяти жил имеет мизерное электрическое сопротивление, поэтому даже при очень сильном электротоке оболочка нагревается, далее следует оплавление изоляции и пожар.

Как вариант, можно сделать своими руками обогреватель из нагревательного кабеля. Это разновидность подогревающего устройства, выполненного в виде длинного гибкого шнура. В этом случае тепло выделяется на поверхности за счет рассеивания энергии электрического тока на проводнике высокого сопротивления или на графитовой матрице, впечатанной между двумя медными или алюминиевыми жилами.

Многие модели могут напрямую подключаться в розетку

У таких кабельных обогревателей есть несколько существенных отличий:

• Наличие мягкой термостойкой оболочки, обычно проводниковый обогреватель из термокабеля выдерживает нагрев до 200оС;
• В комплекте используется датчик температуры и регулятор тока или количества выделяемого тепла;
• Внутри греющего проводника-обогревателя имеется дополнительная изоляция, защищающая от влаги, армирующая сетка или слой, воспринимающий механическую нагрузку.

Важно! Как и в любом нагревательном приборе, в регуляторе для кабельного обогревателя имеется система контактов для подачи напряжения, заземления и контроля температуры. Это обязательные атрибуты безопасной работы кабельного нагревателя

Можно, конечно, сделать самодельный обогреватель из греющего кабеля, что называется, «на глаз», без расчета и подключить к сети без автоматики. В теории опытный электрик вполне сможет сделать подобную самоделку, но на практике такой вариант либо быстро сгорает от перегрузки, либо греет из рук вон плохо.

В любом случае использование греющего кабеля для домашнего нагревателя — это уже современный подход к проблеме. Эффективность и безопасность такого устройства на порядок выше, чем у нихромовой спирали или у дорогущих и небезопасных галогеновых ламп. Поэтому сделать домашнюю самоделку — обогреватель из греющего кабеля будет наиболее дешевым и безопасным вариантом.

Сборка самодельного инфракрасного обогревателя

Исходя из всего этого и нужно собирать наш обогреватель из лампочек. Переходим к практике.

Если ваша рабочая зона, которую требуется обогреть составляет 3-4м2, значит собирайте обогреватель мощностью 300Вт.

Для этого потребуется 6 ламп мощностью 150Вт. То есть, три последовательные пары, которые будут давать по 100Вт каждая.

Собираются они на раме из металлического или алюминиевого уголка.

Источники света и тепла в рамке нужно расположить по нижеприведенной схеме.

При этом расстояние между соседними лампочками подбирайте такое, чтобы можно без проблем заменить сгоревший экземпляр на новый. Даже через сто лет.

Зазора между колбами в 1см для этого будет достаточно. Части рамы между собой соединяете болтами или заклепками.

Далее внутри нее потребуется закрепить две алюминиевые полоски, на которые будет садиться рефлектор или отражатель. Данные полоски придадут жесткость всей конструкции.

Теперь самое главное грамотно сделать отражатель. Привычная форма в виде параболы не шибко эффективна.

Гораздо лучше со своими обязанностями справляются модели в виде бипараболы.
Здесь вся разница в отражении лучей, которые во втором случае большей частью не отскакивают обратно в лампу, а выходят наружу.

В качестве материала для изготовления, идеально подойдут алюминиевые банки. Отрезаете у банки дно и макушку.

А стенки разворачиваете и посередине загибаете. При этом с одного края оставляете запас в 1см на еще один изгиб. Вам ведь как-то нужно соединять половинки от двух банок вместе.

1 of 2

Скрепляете их между собой заклепками. Чтобы не порвать тонкий алюминий в этом процессе, предварительно оденьте с обеих сторон шайбы.

В итоге у вас должен получится цельный отражатель из 4-х банок.

Далее накладываете рефлектор на раму и тоже ставите заклепки. Сначала по центру сбоку, а затем по краям.

Ну и про две полоски посередине рамы не забывайте.

Теперь нужно вставить в эту конструкцию сами лампочки. При этом не допускайте того, чтобы они касались рефлектора. От него должен быть минимальный отступ в 1,5-2см.

Здесь опять на выручку придет алюминий. А именно – тонкие полоски длиной в девять сантиметров.

Не ошибитесь при разметке мест крепежа патрона к полосе, иначе вы не сможете провода питания завести во внутрь.

Крепите полосы к раме и устанавливаете на них патроны.

После этого можно вкручивать сами лампочки.

Все что осталось – это подключить провода.

Оптимальная мощность для обогрева

Для сборки лампового обогревателя, лучше всего использовать модели мощностью 150Вт

Только обратите внимание, что после введения закона запрещающего производить обычные лампы накаливания более 100Вт, они стали продаваться под названием ”теплоизлучателей”

При их последовательной схеме подключения, даже двух экземпляров, можно сразу почувствовать излучаемое тепло. При этом глаза они не слепят.

Ток в такой цепи при том же напряжении будет 420мА. Это означает, что две лампы суммарно потребляют около 100Вт, и большая часть из них идет именно на обогрев.

Можно сравнить, какой мощности продаются инфракрасные обогреватели, и на какую при этом площадь они рассчитаны. Соотношение для обычных моделей – 100Вт на 1м2.

У масляных радиаторов, практически те же показатели.

То есть, в любом случае ватты переходят в тепло. Только у специализированных инфракрасных моделей, будет более направленное излучение в конкретную точку или зону, а у вашей самоделки получится более широкий угол.

Кстати, эти 100Вт/м2 взяты из СНиП для помещений утепленного по всем нормам. Это оптимальная мощность для всех обогревателей в средней полосе России.

Для северных широт, в том числе и для холодных не утепленных гаражей, значения уже будут побольше. Если к примеру теплопотери в гараже составят 1000Вт/час, а вы будете греть его на 300Вт, то и температура у вас никогда не поднимется.

А вот если идеальные теплопотери близки к нулю, то и 100Вт будет достаточно, чтобы внутри создать баню.

Также эта мощность зависит и от высоты потолков (средняя расчетная – до 3м).

Преимущества использования кабельного нагревателя

На первый взгляд, самоделка из греющего кабеля и керамогранитной плитки выглядит достаточно примитивно и неубедительно. На самом деле подобное решение очень удобно для тех, кому важна в первую очередь надежность и эффективность обогрева. К плюсам самодельного кабельного нагревателя можно отнести следующее:

• Простота изготовления, собрать простейшие нагреватели можно в домашних условиях, что называется, на коленке;
• Высокая эффективность обогрева. Одна плитка в состоянии выдать не менее 200 Вт тепловой энергии, что сравнимо с теплоотдачей промышленных керамических, настенных и потолочных обогревателей;
• Простой ремонт и обслуживание. Для того чтобы отремонтировать кабельный обогреватель, достаточно лишь определить место повреждения, обрезать и срастить контакты.

Но наиболее важным преимуществом можно считать очень высокую надежность греющего кабеля. Отсутствие контакта греющей поверхности с кислородом воздуха и водой обеспечивает высокий ресурс обогревателя. И даже в случае возникновения ЧП, например, уронили или разбили плитку, ничего катастрофического не произойдет.

Можно будет просто перенести греющий кабель на новую керамическую основу.

Погреб

Подмороженная картошка чернеет и теряет вкусовые качества, просто не хранится. Небольшой самодельный обогреватель не даст продукции замерзнуть.

Автор изобретения рекомендует использовать силовую часть от стабилизатора напряжения на микросхеме КРЕН12А. Силовой транзистор и пара резисторов плотно монтируются на радиатор из листового алюминия. Смысл – передать металлу максимум тепла. Монтаж резисторов проводится на специальный теплопроводный гель. Средством, к примеру, смазывается контактная площадка процессоров в персональных компьютерах.

Подложку из текстолита возможно не использовать, проведя электрические соединения медью. Последние для надежности приклейте на алюминиевую пластину, самодельный обогреватель готов. Питание осуществляется напряжением 25 В постоянного тока.

По словам автора, транзистор быстро нагревается до 75 градусов Цельсия. Греются и резисторы, предусмотрительно смонтированные на специальный гель. Температура самодельного нагревателя достигает 50 градусов. Если разместить под лотком для картошки, выделяемого тепла хватит, чтобы предотвратить промерзание сельскохозяйственной продукции.

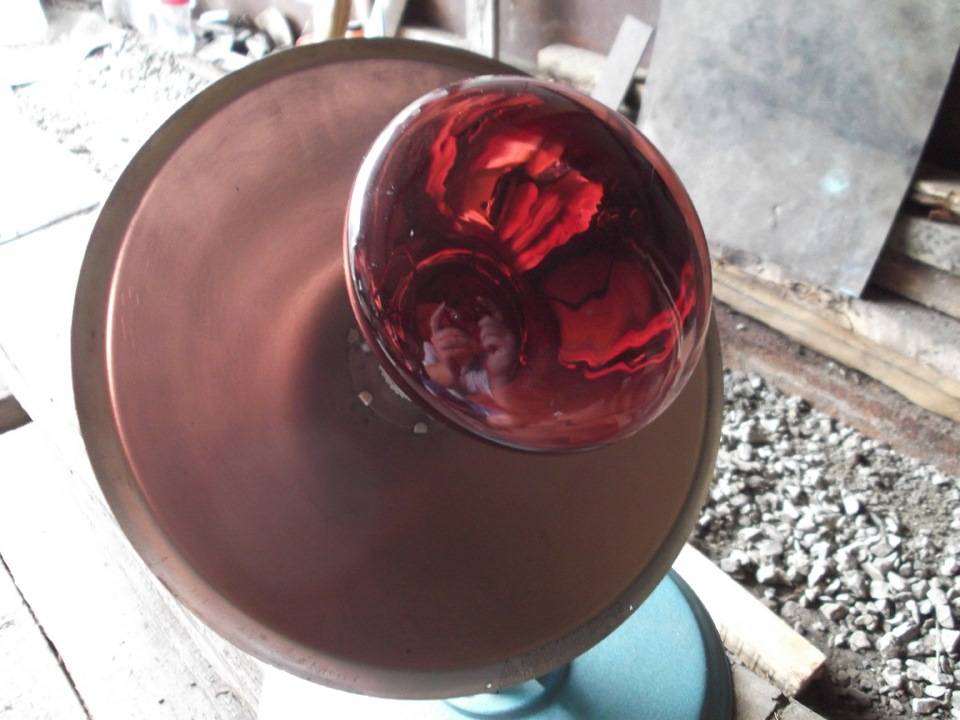

Изготовление ИК обогревателя из старого рефлектора

Для изготовления такого прибора потребуются следующие материалы:

• старый рефлектор;
• диэлектрик огнеупорный (если он отсутствует, тогда в качестве замены подойдет обычная тарелка любого диаметра, сделанная из глазурованной керамики);
• стержень стальной;
• нить нихромовая.

Работы необходимо выполнять в следующем порядке:

1. Изначально следует очистить старый рефлектор от налипшей грязи и пыли.
2. Произвести осмотр шнура и вилки питания на отсутствие механических повреждений, также проверить целостность клемм соединения со спиралью.
3. Замерить длину старой спирали (навитой на керамический корпус) и взять стальной штифт равный по длине.
4. На стержень необходимо навить нихромовую нить с расстоянием между витками 2 мм.
5. По завершению навивки, следует снять спираль с основы и уложить ее (главное, чтобы витки не соприкасались между собой) на диэлектрик.
6. На концы спирали следует подключить питание электрического тока из розетки, и проверить на работоспособность.
7. Разогретую спираль из нихромовой нити, следует поместить  в углубление в керамическом конусе будущего обогревателя и произвести подключение к клеммам питания.

Вот такие действия необходимо произвести, чтобы сделать свой вариант ИК обогревателя из старого советского рефлектора.

Камин

Схема электрокамина с воздушным ТЭНом и двойным контуром конвекции

Усовершенствовать обычный электрокамин, или сделать себе свой эффективный на основе покупного ТЭНа можно с помощью дополнительного кожуха, создающего вторичный контур конвекции. Из обычного электрокамина, во-первых, воздух идет вверх довольно горячей, но слабой струей. Она быстро полнимается к потолку и греет через него более пол соседей, чердак или крышу, чем хозяйскую комнату. Во-вторых, идущее вниз от ТЭНа ИК таким же образом греет соседей снизу, подпол или подвал.

В конструкции, показанной на рис. справа, ИК, направленное вниз, отражается во внешний кожух и греет воздух в нем. Тягу еще более усиливает подсос горячим воздухом из внутреннего кожуха менее нагретого из внешнего в сужении последнего. В результате воздух из электрокамина с двойным контуром конвекции выходит широкой умеренно нагретой струей, расплывается в стороны, не доходя до потолка, и эффективно обогревает помещение.

Устройство и принцип работы

Вне зависимости от фирмы изготовителя и модели, ИК обогреватель состоит из следующих основных деталей:

• металлического корпуса, покрытого слоем термостойкой эмали;
• нагревательного элемента (ТЭНа);
• излучающей пластины, изготовленной из алюминия и покрытой слоем тепловой изоляции;
• крепления (если выбранная модель предназначена для крепления к стене или потолку).

Устройство ИК обогревателя

Принцип работы выглядит следующим образом: электрическая энергия преобразуется в тепловые лучи, которые обогревают все объекты, встречающиеся на пути инфракрасного излучения. А прогретые предметы затем уже делятся теплом с воздушным пространством (подробнее — в статье принцип работы обогревателя с инфракрасным излучением).

Принцип работы ИК обогревателя

Идея N4: Обогреватель со спиралью

Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.

Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:

Основные требования к отопительным приборам для палаток

Отопительный прибор для палатки должен быть одновременно простым и удобным в использовании. Помимо этого, он должен соответствовать нескольким требованиям:

• Безопасность. Подразумевает отсутствие опасных для пользователя факторов. Воздух в палатке не должен быть загрязненным, поэтому необходимо исключить возможность выброса или пролива топлива. На природе, вдали от цивилизации, неоткуда ждать экстренной медицинской помощи.
• Компактность. Вряд ли кому-то захочется нести на себе большой обогреватель или занимать им весь багажник автомобиля. Предпочтительно выбирать небольшое и легкое в транспортировке устройство.
• Многофункциональность. Желательно, чтобы устройство можно было использовать не только для разогрева, но и для приготовления пищи, кипячения воды, сушки одежды и обуви.
• Экономичность. Важный параметр – количество сжигаемого топлива. Вряд ли туриста или рыбака порадует повышенный расход дорогостоящего горючего.

Надёжный обогрев палатки – важное условие комфортной ночёвки в полевых условиях или рыбалки на льду

Критерии выбора обогревателя

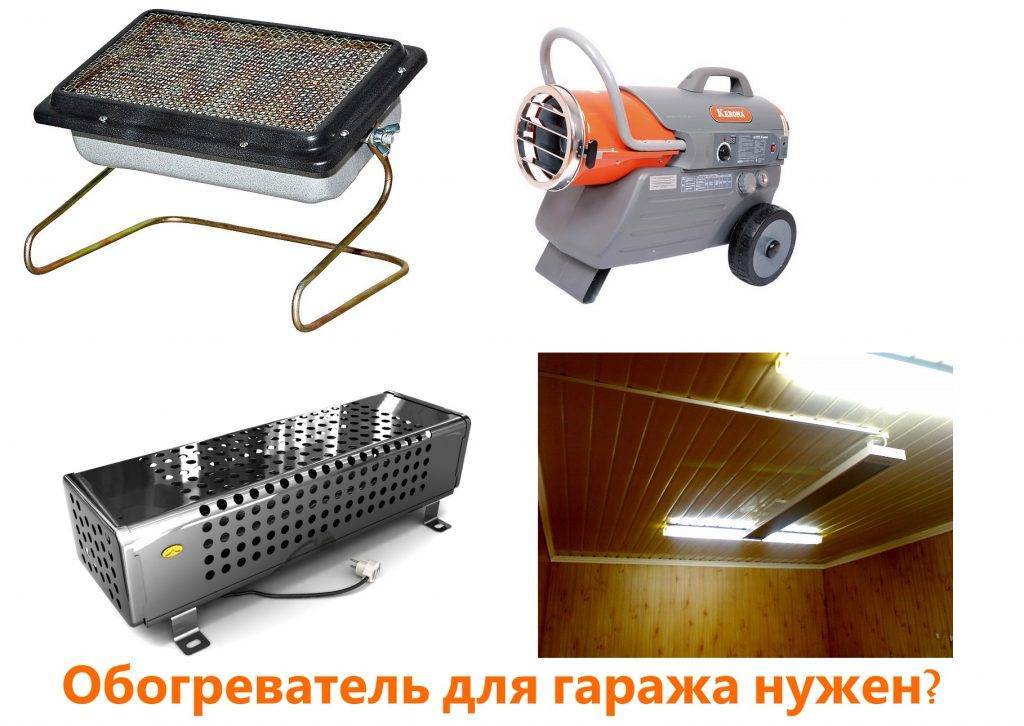

Гараж – нежилое помещение, используемое не только для хранения автомобильного транспорта, но и для осуществления его ремонта. Соответственно, в нем хранится помимо четырех/двухколесного «друга» также немалое количество всевозможных инструментов и материалов. Чаще всего не удается обеспечить свободный доступ к этому помещению газовых труб, а значит, его обогрев можно осуществить лишь при помощи обогревателей, работающих от электросети.

Думая о том, какой обогреватель выбрать для гаража, важно, в первую очередь, определить для себя основные критерии, которым он должен соответствовать в своей работе:

• компактность – пожалуй, один из самых важных критериев, поскольку должно быть достаточно места для осуществления ремонта транспортного средства;
• безопасность для здоровья – несмотря на то, что гараж не является жилым помещением, его владелец может проводить в нем зачастую немалое количество времени и то, каким он воздухом при этом дышит, играет важную роль;
• простота эксплуатации, монтажа и т.д. – несомненно, важный критерий, поскольку настройка отопительного прибора – не та цель, с которой владелец гаража его посещает;
• автономность.

Чуть позже мы рассмотрим самые разнообразные варианты отопительных устройств, но перед тем как приступить к ознакомлению с ними, важно определить для себя, какие функции они будут осуществлять. Это зависит, прежде всего, от площади постройки, наличия в ней вентиляции и др. Некоторые отмечают, что удобнее работать при не очень высокой температуре в помещении, и, если вы относитесь к числу тех, кто так думает, то вам вполне подойдет не очень мощная компактная модель обогревателя

Но обо всем по порядку

Некоторые отмечают, что удобнее работать при не очень высокой температуре в помещении, и, если вы относитесь к числу тех, кто так думает, то вам вполне подойдет не очень мощная компактная модель обогревателя. Но обо всем по порядку.

Что потребуется для изготовления обогревателя

В каждом гараже можно найти массу полезных вещей, которые на первый взгляд, казалось бы, не представляют особой ценности, но в руках мастеровитого хозяина они могут превратиться в полезные приспособления или приборы. По своей конструкции самодельный обогреватель напоминает заводские аналоги, где принцип работы основан на том, что греющий элемент, в данном случае – это нихромовая спираль, герметично запаивается между листами стеклотекстолита, в результате чего лист нагревается и нагревает окружающий воздух.

Для изготовления самодельного обогревателя потребуется:

Нагревательный элемент из нихромовой проволоки

• Стеклотекстолит.
• Клей Монолит.
• Нихромовая проволока.
• Электрический провод.
• Металлические заклепки.
• Электродрель.
• Спички.

Стеклотекстолита потребуется два листа, каждый размером 50х50 см и толщиной не более 1,5см. Хотя размеры могут быть различными, но листы должны быть одинаковыми по толщине и геометрическим размерам. Гаражный обогреватель может быть квадратной или прямоугольной формы, но периметр его сторон не должен быть больше двух метров.

Детали из стеклотекстолита необходимы для закрепления основного греющего элемента в нашем самодельном устройстве – нихромовой спирали, которая изготавливается из 24 м п. проволоки. Два куска электропровода длиной, исходя из места расположения обогревателя и электрической розетки. Металлические заклепки можно заменить болтами с гайками.

Для подобной модели самодельного обогревателя, мощность которого будет равняться 100 Вт, нихромовая проволока используется сечением не больше 0,3мм.

Обогреватель из лампочки накаливания своими руками

Для изготовления самого простого обогревателя для дома на основе обычных ламп накаливания, нужно уметь подсоединить провода к патронам, и вкрутить в них лампы.

Простым вариантом обогревателя является обогреватель из лампочки накаливания

Элементы для сборки:

• Деревянная доска;
• Два деревянных бруска;
• Пустые банки металлические;
• Патроны;
• Лампы;
• Силовой провод.

В первую очередь, необходимо подготовить поверхность для крепления патронов. Для этого, в доске размером 50 х 5 см, используя шуруповерт и перо необходимого диаметра, проделываем отверстия. Патроны должны плотно держаться.

Далее, соединяем патроны между собой (последовательно). К первому патрону подключаем питающий провод. После подключения, патроны можно собрать.

Затем, для обеспечения свободного пространства под данной конструкцией, к доске с патронами, по краям прикручиваем деревянные бруски, которые послужат и для обеспечения устойчивости.

Далее, следует заняться так называемыми радиаторами для данного нагревателя. В качестве радиаторов выступают старые банки, в которых до этого хранился кофе. Внутренний диаметр банок, должен быть немного больше диаметра ламп. За счет небольшого расстояния, необходимо добиться нагрева металлической поверхности банок.

Так как, с одной стороны банка закрывается крышкой, необходимо избавиться только от металлического дна. Это можно сделать любыми подручными инструментами. Далее банка устанавливается на доску, внутри нее, размещается лампа накаливания.

После сборки конструкции, и установки ее в соответствующем месте, данное устройство включается в сеть. Для удобства использования, питающий провод можно оснастить выключателем. Готово!

Стоит отметить, что на основе ламп, только инфракрасных, возможно устройство отличного нагревателя для гаража.

Самодельный обогреватель «Доброе тепло»

Даже промышленный генератор инфракрасного излучения  — это обычная графитовая пластина, размещенная между двумя слоями полимерной пленки. Ведь графит – это общеизвестный проводник электричества, обладающий весьма заметным сопротивлением. Оно и превращает слой графита в генератор тепловых волн.

Прототип самодельного нагревательного устройства — фабричный обогреватель «Доброе тепло»

То есть, перед тем как сделать обогреватель своими руками нам нужно, во-первых, найти порошкообразный графит, во-вторых, придумать способ нанесения этого материала на полимерную пленку и, в-третьих, подключить к «концам» такого контура клеммы, соединяемые с розеткой.

Источником графита могут быть сварочные графитовые электроды, а точнее их «огарки». Еще один источник графита – это отработавшие свое щетки троллейбуса. Словом, в качестве источника подойдет любое изделие из технически чистого графита.

Способ нанесения этого материала может быть только один – наклеивание. Закрепить графит на пластике как-то по-другому просто невозможно.  Ну а технически это выглядит следующим образом: графит «толкут» до мелкодисперсной пыли (муки) и смешивают с любым теплостойким клеящим составом, приобретенным в ближайшем строительном супермаркете.

Установка клемм на пленку производится путем обычного механического обжатия нижнего слоя, перед наклеиванием верхнего. После чего к клеммам подсоединяют провод с вилкой.

В итоге сборка обогревателя типа «Доброе тепло» реализуется следующим образом:

Схема обогревателя типа «Доброе тепло»

• Берется кусок плотной полиэтиленовой пленки или листового пластика, размерами метр на метр.
• Далее нужно найти огарки графитовых электродов или «троллейбусные» щетки, истолочь их в ступе и смешать пыль с клеем.
• Полученную массу нужно нанести на поверхность полимерной основы кистью, вырисовывая на пластике контур-змейку, элементы которой не пересекаются и не накладываются друг на друга.
• Следующий шаг – установка (обжим) клемм и наклеивание верхнего слоя прозрачной полиэтиленовой пленки.

В финале вся конструкция монтируется ан деревянную раму, которую затягивают тонким гобеленом. А к клеммам подключается реостат и провод с вилкой. Регулируя сопротивление реостата можно откалибровать мощность обогревателя.

Самоделка #1 — на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

• Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
• Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
• Эпоксидный клей.
• Кусок исправного провода с вилкой на конце.

Обогреватель Доброе тепло — прототип для множества самодельных устройств

Работа выполняется поэтапно:

• Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
• На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
• Пластиковые листы соединяем между собой при помощи эпоксидного клея.
• Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
• С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
• Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
• Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

Схема устройства будущего обогревательного устройства
