Муфельная печь для обжига керамики обработка глины в высокотемпературном устройстве, сделанном своими руками

Автоматика с температурно-временными задачами

Существует три типа автоматики для закалочных печей. Стоимость организации управления печью повышается вместе с комфортом использования. Простейший вариант — простейший термостат с термопарой в качестве датчика температуры. Это устройство просто будет поддерживать заданную температуру с гистерезисом около 30–50 °С. Время выдержки контролируется вручную, как и момент достижения температурной точки.

Более продвинутая автоматика разрабатывается специально для электрических печей. Термоконтроллеры типа Autonics TCN4 обладают функцией пропорционального регулирования мощности, обеспечивая регулируемый гистерезис вплоть до 1 °С. Также прибор оснащён дополнительными функциями, такими как сигнализация о достижении заданной температуры. При желании канал сигнализации можно использовать для активации реле выдержки времени, установленного последовательно с термостатом.

Наиболее продвинуты в этом плане устройства автоматики для печей типа «Профиль-М». Они отличаются не только встроенными силовыми реле, но также возможностью более гибкой настройки. В таких контроллерах предустановлен таймер, а также есть возможность настраивать термообработку со сложным температурным профилем, последовательно задавая длительность промежутков времени, в которые должна поддерживаться определенная температура.

Строим печь для обжига керамики своими руками

Вид печи выбирается исходя из количества изделий, который предстоит обжечь. Если объем небольшой, делаем печь в 250–300 литров. Для более масштабной работы потребуется большая печь-горн, размером с небольшую комнату.

Инструменты

Чтобы построить небольшую печь для обжига, потребуются следующие инструменты:

• Слесарный инструмент — для работы с металлом. Сварочный аппарат, набор гаечных ключей, напильники, углошлифовальная машинка (УШМ), дрель, молотки.
• Для работы с шамотными кирпичами и керамикой — молоток каменщика, кельма, алмазный диск для УШМ.
• Средства индивидуальной защиты. Респиратор, очки, перчатки и хлопчатобумажная плотная одежда — обязательный набор при работе с УШМ и минеральными ватами.

Порядок работ

Печь состоит из корпуса, горелки, перекрыши, утеплённой камеры, крышки.

Последовательность постройки:

Корпус. Выбираем прямоугольный металлический ящик, если в роли футеровки выступают шамотные кирпичи или металлическую бочку, если утепляем минеральной огнеупорной ватой.

В цилиндрической конструкции распределение тепла происходит равномернее. К корпусу привариваем ножки.

• Укладываем на дно каркаса футеровку, ставим четыре керамических изолятора от линий электропередач или шамотные кирпичи на ребро — они послужат столбиками для перекрыши.
• Футеруем стенки и крышу. Шамотный кирпич лучше уложить на мертельную глину. Используем каолиновую или базальтовую вату высокой плотности. Из листа ваты скручиваем цилиндр в несколько слоёв, чтобы избежать швов — мостиков теплопотери. Крепить к стенкам асбестовым шнуром и керамическими пуговицами. Края верха утеплителя заворачиваются наружу, это уплотнит и теплоизолирует стыки крышки и корпуса.
• На столбики укладываем перекрышу.

Важно! Перекрыша подгоняется к стенкам неплотно — через щели должен проникать горячий воздух. Пламя не соприкасается с обжигаемыми изделиями

При большом весе изделий применяем для перекрыши сухую кладку из шамотных кирпичей, при небольшом — керамогранитную плитку соответствующих размеров

При большом весе изделий применяем для перекрыши сухую кладку из шамотных кирпичей, при небольшом — керамогранитную плитку соответствующих размеров.

• Устанавливаем горелку. Её можно приобрести в магазинах газового оборудования. Мощность лучше подобрать не меньше 2 киловатт (зависит от теплопотерь и объёма сооружения).
• Сверлим внизу корпуса и футеровки отверстие для горелки. Пламя не должно прикасаться с изделиями, это главный принцип размещения сопла. При горизонтальной установке сопла облегчается регулировка и обслуживание.
• Утепляем крышку конструкции. Для минимальных теплопотерь утепляем всю конструкцию снаружи.
• В крышке оставляем отверстие для выхода продуктов сгорания и контроля процесса. Предусматриваем задвижку для регулирования температуры.
• Для снятия данных о температуре внутри печи устанавливаем термопару электронного термометра.

Печь готова. Проводят пробный запуск. Если использовалась кладка шамотными кирпичами, то сначала печь просушивается в щадящем режиме.

От: admin

Эта тема закрыта для публикации ответов.

Виды и условия обработки сырья

Муфельная печь для закалки металла В процессе обработки заготовок могут использоваться различные способы обработки по времени и степени нагрева, длительности и способам охлаждения. Также могут применяться те или иные способы защиты заготовок.

Технология обработки материалов применяется следующая:

• Керамика. Открыто, 600ºС.
• Фарфор. Открыто, 800ºС.
• Фаянс. Открыто, 1000ºС.
• Майолика. Открыто, 1200ºС.
• Закалка режущих металлических изделий. Аргон 800ºС.
• Плавка цветных металлов. Аргон 800-1200ºС.

Отклонение от инструкции приводит к ухудшению качества готовой продукции или порче загруженного вещества.

Нагрев муфеля при помощи газа

Самодельная муфельная печь может работать не только от электричества, но и под воздействием газовой горелки. Такой нагревательный элемент можно приобрести или же сделать самому.

Для создания газовой горелки необходима металлическая труба длиной в 10-15 сантиметров. Диаметр трубы не должен превышать несколько сантиметров. Сначала следует сделать возле края сквозное отверстие для подвода газовой трубки. Также перпендикулярно ему необходимо сделать несколько односторонних отверстий. Они необходимы для поджигания устройства.

Для газовой горелки вам понадобится металлическая труба длиной в 10-15 сантиметров

Газовая трубка изготавливается из меди, ее диаметр не превышает 0,8 сантиметра. На обоих концах трубки необходима резьба. Посередине устройства нужно сделать небольшое несквозное отверстие для выхода газа. Одно отверстие необходимо закрыть при помощи заглушки, к другому подвести газовый баллон. При совмещении элементов устройства обязательно следует установить клапан между шлангом и горелкой, так как он будет защищать конструкцию от возгорания.

Делать или покупать?

Своими руками можно сделать печь с муфелем объемом до 5-7 л. Если задаться должным качеством обработки, то работа эта не из простых. Поэтому вначале посмотрим, какие из готовых печей сгодятся для домашнего применения и во что обойдется их приобретение.

Лаборантам, научным работникам, да и просто мастерам хорошо знаком заслуженный ветеран – электрическая муфельная печь ПМ-8 (см. рис.) с объемом муфельной камеры 6,5 л (на рис. справа, 190х120х300 мм). Секрет «пээмки» именно в камере, она изготовлена из жаропрочной керамики методом шликерного литься. Муфель ПМ-8 вечный, за него отдельно на аукционах запрашивают половину стоимости печи.

Муфельная печь ПМ-8

ПМ-8 выпускается в 2-х модификациях, ПМ-8К с ручной предустановкой температуры и релейным управлением, и ПМ-8М с цифровым управлением. Цена заводской, соответственно – около 20 тыс. руб. и от 23 тыс. руб. Цифра 8 в обозначении – количество ступеней регулировки температуры, от 100 до 900 градусов. Потребляемая мощность в режиме разогрева – до 2,4 кВт, т.е. «пээмку» можно включать в квартирную розетку. Б/у ПМ-8 можно брать безбоязненно, конструкция дубовейшая. Правда, цену намного не сбросят.

Единственный недостаток ПМ-8 и ПМ-10 из той же серии – дверца сильно раскаляется. Лаборантов, работающих с «пээмкой», можно узнать по вечно обожженным пальцам.

Ассортимент современных муфельных печей в продаже довольно широк. Напр., российские СИКРОНы (две левые поз. на след. рис.) уже не обжигают, и цена того же уровня – от 23 000 руб. Но муфельные они условно, нагревательная спираль размещена в камере

Поэтому безо всякого в них можно только обжигать керамику, а все операции с металлами нужно производить с большой осторожностью. Особенно – переплавку, СИКРОН для нее вообще не рекомендован

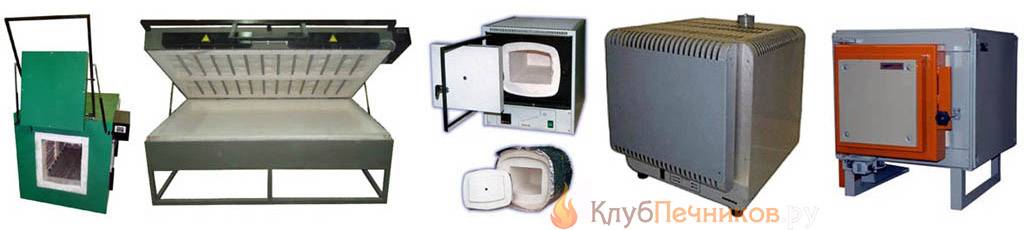

Современные муфельные печи

Печи СНОЛ (SNOL), средние поз. на рис. – полноценные муфельные. Обжечь СНОЛ, правда, может, если неловко с ним обращаться, боковое открывание дверцы не гарантирует от ожога. Зато выпускаются обширным рядом типоразмеров, от самых маленьких. Но цены явно не русские: самый дешевый СНОЛ меньше чем за 30 000 руб. не найти.

Из отечественных моделей «квартирной» мощности хорошо расходятся МИМП и «Накал», 2 правых поз. на рис. Они дешевле ПМ, купить б/у рабочую за 8-9 тыс. руб. вполне реально. Однако камеры их, похоже, изготавливаются методом спекания керамического порошка, поэтому для регулярной эксплуатации десятилетиями эти печки не предназначены. Впрочем, для эпизодического использования в домашней мастерской вполне подходят.

Еще следует упомянуть израильскую печь специально для керамики Shenpaz. Для налаженного кустарного производства при стабильном сбыте это неплохой вариант. Хотя стоит немало, от $3000, но изделия выходят одно в одно. Shenpaz охотно берут дантисты, он стоит намного дешевле «Фокусов» и пр., а работает так же хорошо.

Печь для плавки меди своими руками. Оборудование для плавки меди

Подготовительный этап предусматривает приобретение специального оборудования. Расплавить медь в домашних условиях можно при наличии:

1. Муфельной печи. Современные варианты исполнения позволяют контролировать мощность нагрева с высокой точностью, за счет чего существенно упрощается процесс плавки и можно достигнуть более качественного результата.
2. Тигель, предназначенный для размещения шихты и ее плавки.
3. Щипцы, при помощи которых тигель вытягивается с печи. Стоит учитывать, что поверхность будет накалятся, поэтому нужно использовать специальный механизм из жаростойкого сплава.
4. Крюк и бытовой пылесос.
5. Древесный уголь для покрытия поверхности.
6. Форма из жаропрочного материала, по которой будет проводится литье.
7. Газовая горелка или горн для повышения пластичности сплава.

Плавка газовой горелкой

Приобретают профессиональное оборудование только в том случае, когда литье меди проводится периодически. Оно характеризуется высокой стоимостью, а также эффективностью в применении.

Муфельная печь

Проще всего проводить переплавку меди в домашних условиях при установке муфельной печи. Среди ее особенностей отметим:

1. Можно нагревать шихту до более высоких температур, за счет чего повышается текучесть. Это связано с высоким КПД, так как стенки конструкции отражают и аккумулируют тепло.
2. Ускоряется процесс плавки.
3. Высокая производительность. Равномерное распределение тепла позволяет одновременно плавить большое количеств меди.

Плавление меди в самодельной печи

Кроме этого, муфельная печь довольно проста в установке если соблюдать все правила безопасности. Проблемы по установке подобного оборудования в домашних условиях зачастую возникают по причине больших размеров конструкции.

Газовая горелка

Литье из меди в домашних условиях при применении газовой горелки часто проводится в случае, если медные изделия изготавливают крайне редко. Подобные процесс характеризуется небольшими финансовыми затратами. При выборе подобной технологии учитывается:

1. Малый показатель КПД.
2. На момент плавки возникают трудности с равномерным распределением тепла.
3. Проводить работу следует на открытом пространстве с соблюдением правил пожарной безопасности.

Газовая горелка может разогреть тигель в течение нескольких минут. Стоит учитывать, что медь будет быстро окисляться.

Паяльная лампа

Плавление при применении паяльных ламп проводится крайне редко. Это связано с невысокой эффективностью подобного метода. Как и в предыдущем случае, при использовании паяльной лампы происходит активное окисление поверхности.

Плавка меди в самодельной печи при помощи паяльной лампы

При применении паяльной лампы учитывается тот момент, что для разогрева металла требуется довольно много времени. При этом нагрев должен проходить без перерыва, так как металл остывает быстро, после чего начинает кристаллизоваться.

Горн

В домашних условиях отливка медных заготовок может проводится в горне. Подобная печь характеризуется следующими особенностями:

1. Она часто используется в кузнечном деле.
2. Стоит учитывать низкий показатель КПД, за счет которого на плавку меди уходит намного больше времени.
3. Различают две конструкции: открытого и закрытого типа.

Температура плавки при применении горна относительно низкая. Поэтому не вся медь может плавится рассматриваемым способом.

Сферы применения

Используемая схема должна позволять разместить необходимое количество материала для обработки.

Стоит разделить все печи на виды применения по работе с материалом:

• закалка металлических и кремлёвских изделий;
• обжиг и доведение до определенной структуры материала, придание прочности;
• отпуск, придание материалу пластичности для выполнения соответствующих изделий;
• кузнечное дело, для раскалывания металла для последующей обработки и создания более приемлемых размеров и заготовок;
• лабораторные исследования, для изучения влияния температурной обработки, на различные по формуле металлы и сплавы.

Данное разделение позволяет определиться с видами температурных режимов и общим объёмом печи, создавая все необходимые конструктивные решения и формулы для самостоятельного проектирования муфельной печи.

Преимущества изготовления глиняных изделий в домашних условиях

Есть несколько плюсов изготовления керамики в домашних условиях, определяющих популярность этого ремесла:

• Это дешевле в долгосрочной перспективе, так как не нужна аренда студии.
• Все запасы материалов всегда под рукой.
• Это экономит время, не нужно никуда ездить.
• Нужны минимальные инвестиции.
• Позволяет вам заниматься этим в комфортных домашних условиях.

Также есть несколько недостатков занятия этим дома:

• У вас не будет учителя, чтобы помочь вам.
• Вы должны изучить все самостоятельно.
• У вас может не быть суперпрофессиональных инструментов, которые есть в студиях.
• Вы можете быть ограничены в выборе изделий, которые хотите сделать.

Если вы только учитесь изготавливать керамику, прежде всего нужно работать над техникой, и делать это дома — это хороший способ создать комфортное пространство и изучить основы ремесла. Но если у вас нет домашней студии, то стоит также попробовать поработать в специализированной студии, особенно если у вас нет своих материалов. Это позволит вам быстрее изучить основы техники и проверить, сможете ли вы создать более комфортную среду у себя дома.

Состав материала

Глина может иметь различный состав. Он непосредственно влияет на технологию обжига. В состав природной глины входит примесь песка. Выделяется такая закономерность, чем меньше песка входит в состав глины, тем меньше должна быть температура при обжиге изделий. Бывают ситуации, когда при использовании порошковой покупной глины она при 750 градусов кипит, а потом засыхает. В итоге изделие напоминает пористую губку. При этом глиняная фигурка обычно разрушена.

Состав глины должен быть без воздуха и камней. Никогда не используйте неоднородные материалы, потому что может случиться взрыв. Поскольку в состав будут входить материалы, которые имеют разные плотности, и они будут расширяться каждый по-своему, при изменении температуры.

Натуральная глина является материалом природного происхождения и зачастую не подвергается дополнительной обработки. В природе можно встретить глину различных цветов, который зависит от наличия или отсутствия определенных элементов. Например, красный цвет глина приобретает благодаря наличию большого количества железа. А если в сырой глине оксиды железа и титана в малом количестве, то белый цвет материала остается и после обжига.

Схема и чертеж

Конструирование нагревательного прибора самостоятельно довольно трудоемкий процесс, но сделать правильно функционирующий агрегат вполне возможно. Принципиальная схема промышленной муфельной печи представлена на рисунке 2.

Рисунок 1. Схема муфельной печи для обжига керамики

Особенностью муфельной печи является расположение нагревательных элементов внутри камеры (муфеля).

Перед началом работы желательно набросать чертеж устройства, чтобы понимать укладку слоев и схемы соединения нагревательных элементов. Чертеж устройства может выглядеть так:

Рисунок 2. Примерный чертеж муфельной печи для обжига керамики.

Главное, чтобы человеку было понятно строение будущего прибора до мелочей. Далее подбирают необходимые материалы, комплектующие и инструменты.

Запекаем цветы из полимерной глины

Бутоны цветов помещаем на зубочистки, которые воткнуты в любой мягкий предмет, например, в фольгу. Помещаем все это в стеклянную посуду с крышкой, и отправляем в хорошо разогретую духовку. В среднем, около 2-2,5 минут потребуется для готовности изделия

Но обратите внимание, чтобы цвет у них не изменился и не стали тонкими лепестки. Если это произошло, то вы передержали изделие. Точное время выдержки обжига вам удастся установить экспериментальным путем, в зависимости от режима работы вашей духовки и объема изделия

Точное время выдержки обжига вам удастся установить экспериментальным путем, в зависимости от режима работы вашей духовки и объема изделия.

При обжиге полимерной глины в духовке важно учесть температуру стеклянной посуды – она не должна быть холодной, ее разогреть можно непосредственно в духовке во время ее обогрева

Условия, при которых проводится обжиг глины

Существуют определенные требования к температуре и длительности проведения обжига. Рассмотрим их более подробно:

Температура обжига глиняных изделий должна повышаться плавно. Также постепенно изделие должно и остывать. При резких перепадах поделка может просто взорваться. Первые 120 минут значение термометра не должно превышать 390 градусов Цельсия. Сам диапазон находится в промежутке между 200-1000 градусов.

Процесс может продолжаться от 8 часов до нескольких дней. Это зависит от величины обжигаемого объекта. Чем она больше, тем больше потребуется времени.

Температура обжига глины зависит также от наличия в ней песка. Чем его меньше, тем меньше она устанавливается.

Обжиг глины в домашних условиях

Если вы хотите подарить вашему рукодельному изделию длительную жизнь, то обжиг просто необходим

Чтобы в ходе этого процесса изделие не потеряло форму и не треснуло, очень важно соблюсти технологию обжига глины согласно ее нормативам. Благодаря воздействию на глину высокой температурой, изделие обретает прочность, оно «каменеет»

А если после всех требуемых манипуляций произвести покрытие глазурью, то и вовсе ваш предмет творчества можно использовать и в обиходе.

Сейчас очень популярна практика обжига глины в домашних условиях. Здесь нет ничего сложного, кроме того, что следует придерживаться техники безопасности и иметь необходимое место, достаточной мощности для обжига.

Необходимые материалы

Непосредственно для изготовления печи понадобятся материалы:

• шамотный кирпич
• спираль на полтора кВт
• жаропрочная глина или мертель

После ее изготовления она помещается в кожух. Его можно сварить из 2 или 3 мм листов стали. Размеры его берутся исходя из размеров печи. Также в виде кожуха можно использовать старую газовую или электрическую духовку, предварительно удалив с нее все пластиковые детали и элементы. Место между печью и кожухом заполняется изолирующим материалом, таким как минеральная вата.

Для работ по обжигу керамики лучше подходят печи с вертикальной загрузкой. В печах где преимущественно работы будут вестись с плавкой, закалкой или прочей обработкой металлов следует контролировать процесс нагрева изделия путем применения термодатчика, загрузка в такие камеры заготовок производятся горизонтально.

Рассмотрим пошагово пример выполнения муфельной печи

В данном случае для кожуха используется старый железный прямоугольный бак. Его следует немного доработать и он будет полностью пригоден для своей роли. Обрезав болгаркой край от бака, на котором круглое отверстие, шириной 5-10 см. По краям сверлим отверстия для крепежа дверцы к корпусу на завесах.

Работу следует начать с планирования: Собрать из кирпича печь на сухо, сделать на нем изнутри разметку, в тех местах, где нужно будет уложить спираль. В кирпиче по произведенной ранее разметке, с помощью дрели, используя победитовое сверло, следует сделать углубления. На иллюстрации ниже дрель поставлена под углом к пазу, именно так оптимально можно достичь требуемого результата.

Подготовленный кирпич складываем в печь, из уголка следует выполнить внешний каркас для нее. В пазы вкладываем спираль. Обмазываем всю конструкцию раствором мертеля на воде. Замазать следует все щели.

Далее следует сделать электронный блок, который будет управлять нагревом спирали. При чем нагреваться печь будет не просто, а это будет ступенчатый нагрев. Для этого используется ступенчатый терморегулятор. Под муфельную печь следует изготовить подставку во избежание потерь внизу. Рамка из уголка вырезается и сваривается по углам, по бокам на нее привариваются ножки, также из уголков. Сверху навариваются ряд из пластин.

Используем специальную стекловолоконную термоусадку. Она служит для защиты термопары, характеристики которой следующие: хромель-алюмель (ТХА) диаметр 0,5 мм, длинна 1м. Также используем керамическую трубочку с двумя отверстиями под термопару. Потребуется еще толстая термоусадка, для питания спирали. На термопару одеваем теплостойкий кембрик из стекловолокна, ее концевик вставляем в керамическую трубочку. Вверху печки, обычным сверлом делается отверстие и туда надо вставить термопару и замазать мертельным раствором. Дать просохнуть.

Для подключения потребуется специальный термостойкий провод для электрических печей. Обмазанная печь прячется в кожух, ее теплоизоляция будет обеспечиваться базальтовой ватой. Вверху корпуса кожуха нужно сделать отверстие для вывода проводов питания и термопары для управления ею. Перед окончательной упаковкой в вату следует сделать тестовое подключение печи.

Само устройство устанавливается на лист асбеста. Укладку ваты следует проводить в медицинских перчатках. Блок управления для печи. Далее приступаем к изготовлению блока управления печью.

Набор комплектующих состоит из:

• корпуса (взят от маленькой электрощитовой)
• контактер электромагнитный (в данном случае еще «советский»)
• клемники (один керамический для соединения спирали нихромовой из муфельной печи к проводам питания, и побольше из огнестойкой пластмассы для основной коммутации)
• автомат на 16А; болты, гайки, гравера; провод с толстым сечением и вилку
• терморегулятор Профиль-М-1К многоступенчатый одноканальный

Терморегулятор может нагревать по сложному графику, можно задавать время и температуру нагрева в этот интервал.

Так выглядит готовое устройство:

Технология постройки муфельной печи

Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.

1. Корпус муфельной печи выполняем из листового железа. Вырезаем болгаркой прямоугольную полоску нужного размера, сгибаем ее в радиус и при помощи сварки герметично завариваем шов. Для предотвращения образования коррозии можно покрыть металл несколькими слоями огнеупорной краски. К полученному цилиндру привариваем дно. Для этого вырезаем из листа стали круг необходимого диаметра, равного диаметру цилиндра. Укрепляем стенки и донышко металлической арматурой. Корпус выполняем такого объема, чтобы внутри можно было разместить термозащитный слой и огнеупорный кирпич.
2. В случае если для корпуса используется старый холодильник, аналогично укрепляем его донышко и стенки металлическими уголками или трубками.

3. Внутреннюю часть корпуса выкладываем толстым слоем базальтовой ваты.

4. Для изготовления внутреннего термослоя (аккумулятора тепла) используем шамотный кирпич (огнеупорный).  Задача состоит в состыковке кирпичей в количестве семи штук в форме трубы, которая будет в дальнейшем служить рабочей камерой печи.

5. Для этого раскладываем кирпич в ряд и делаем на каждом кирпиче разметку, по которой будем производить резку. Форма кирпичей после резки должна позволять собрать все кирпичи в форме полой трубы. Обрезку производим болгаркой. Для удобства кирпичи нумеруем. После обрезки собираем их вместе и закрепляем проволокой, проверяя правильность резки. При необходимости подправляем форму, добиваясь точности.

Помещаем образовавшуюся кирпичную трубу в корпус со слоем теплоизоляции.

Далее на внутренней поверхности кирпичей необходимо пропилить канавки под проволоку.

Канавки под проволоку

Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.

Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства

Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание

Спираль в муфельной печи

Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.

Каналы под проволоку из муфельной печи

Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.

Коммутация электрической части с тремя ступенями мощности

• для первой ступени мощностей необходимо два контура спиралей включать последовательно;
• вторая ступень подразумевает отдельное подключение нижней спирали;
• третья ступень мощности – параллельное включение двух контуров.

Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.

Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

Делаем корпус и обмазываем шамотной глиной

Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

Муфельная печь в работе

После полного высыхания печи подключаем проволоку к электрическому автомату со стабилизатором и проводим ряд испытаний, настраивая мощность накала спиралей и температуру в рабочем пространстве увеличивая или уменьшая напряжение сети.

Во время работы печи дверцу необходимо плотно запирать.
