Схема подключения электрокотла к системе отопления и сети на 220 и 380 В

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

3. Индукционные котлы.

Разогревают любой вид теплоносителя колебаниями вызванными индукционной катушкой. Температура от нагревательного элемента равномерно распределена по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Индукционные котлы из-за высокой цены уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрического котла, вопрос окупаемости вложений в передовые технологии отходит на второй план. Основными критериям выбора остаются: мощность, качество материалов исполнения прибора, качество сборки и комплектация.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов является параллельная. Подача в систему отопления обоих котлов осуществляется в одной точке, равно как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работающем ЭК. Алгоритм работы такой системы можно описать следующим образом:

  1. работающий ТТК поддерживает комфортную температуру воздуха в помещении;
  2. топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;
  3. температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для правильной работы системы необходимо учесть некоторые особенности подключения приборов и арматуры. Производительность насоса Т.Т.К должна быть больше, чем у насоса ЭК для того чтобы одновременная работа котлов не повлияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен стоять обратный клапан для исключения противотока.

Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче до обратного клапана. Выносной датчик температуры воздуха, управляющий включением ЭК должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются блоки дистанционного контроля, которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться. Также с помощью SMS можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов — дополнительное удобство контроля системы отопления.

Код Опис неисправности F….

  • Изображение
  • Текст

38

Код

Опис неисправности

F.74

Короткое замыкание (сигнал — +5 В) датчика давления

– данное сообщение появится в случае короткого замыкания (сигнал — +5 В) или разрыва цепи датчика давления.

F.85

Замерзание котла

– данное сообщение появится в случае падения температуры теплоносителя ниже 3°C – сообщение будет автоматически удалено при повышении значения температуры теплоносителя выше 4°C

F.86

Замерзание воды в бойлере

– данное сообщение появится в случае падения температуры воды в бойлере ниже 3°C; – сообщение будет автоматически удалено после повышения температуры воды в бойлере выше 4°C

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются:

  • Тип системы — открытая или закрытая.
  • Имеется ли дополнительный водонагреватель (бойлер).
  • Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения:

  • Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
  • С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
  • С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью.

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки, независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС.

Обвязка

Что должна включать схема обвязки электрокотла?

  Циркуляционный насос. Он заставляет теплоноситель двигаться по контуру, обеспечивая равномерный нагрев радиаторов.
  Расширительный бак. Его функция — вместить избыток расширяющегося при нагреве теплоносителя. Без бачка избыточное давление в контуре вполне может порвать трубы или теплообменник котла.
  Предохранительный клапан. Его задача — сбросить избыток теплоносителя в дренаж в аварийной ситуации (при закипании воды вследствие остановки насоса или в том случае, если вместимость расширительного бачка окажется недостаточной).
  Автоматический воздушник. Он отводит воздух, препятствующий циркуляции и создающий гидравлические шумы.
  Манометр. Нужен для визуального контроля давления.

Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.

Насос

Он подбирается по двум параметрам — напору и производительности.

Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.

Элеваторный (тепловой) узел многоквартирного дома. Перепад давлений между началом и концом отопительного контура — 0,2 кгс/см2, что соответствует напору в 2 метра.

Как подобрать производительность насоса?

Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):

  • Производительность (м3/час);
  • Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
  • Перепад температур между подающим и обратным трубопроводом (градусы).

Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.

Q=0,86*12/20=0,516 м3/час.

У многих циркуляционных насосов производительность можно регулировать.

Расширительный бачок

В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.

Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.

Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.

Золотник (вверху) позволяет накачать воздух в расширительный бачок велосипедным насосом.

Клапан

Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).

Воздушник и манометр

Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).

Клапан, воздушник и манометр образуют группу безопасности.

Расположение

Где располагаются элементы обвязки?

  • Насос — перед котлом, на участке с наиболее низкой температурой;
  • Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
  • Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.

Обвязка электродного котла Галан: насос стоит непосредственно перед котлом, группа безопасности — после него, расширительный бачок — после группы безопасности.

Особый случай

Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.

Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.

Обвязка электрической мини-котельной — шаровые краны на входе и на выходе.

Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.

При включении котла индикатор на лицевой панели показывает параметры теплоносителя.

Обеспечение коттеджа горячим водоснабжением

Часто возникает необходимость в обеспечении горячим водоснабжением. Это можно решить несколькими способами:

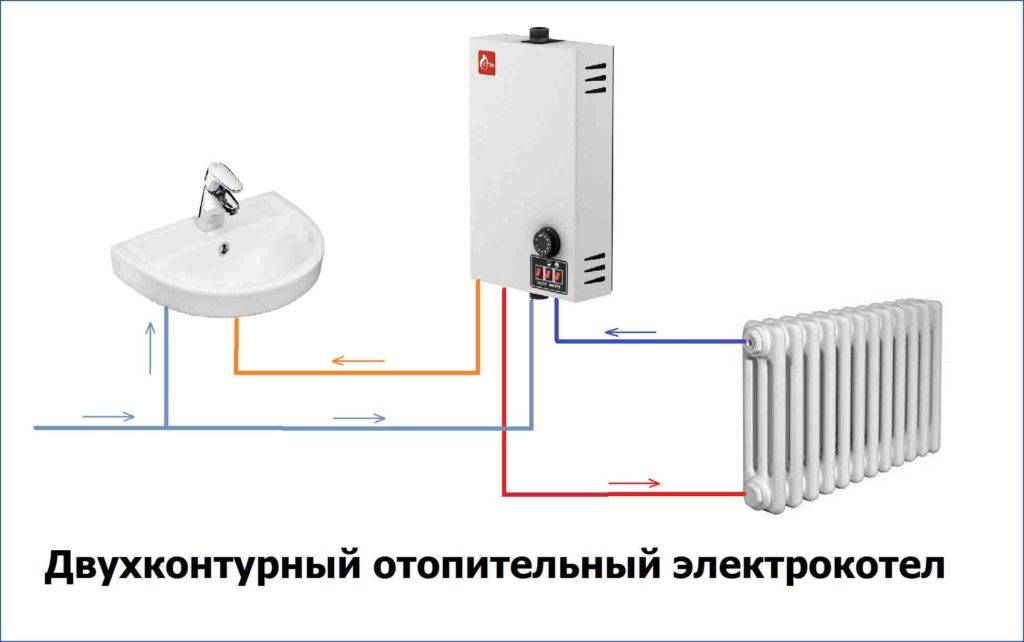

  • Установить двухконтурный отопительный агрегат;

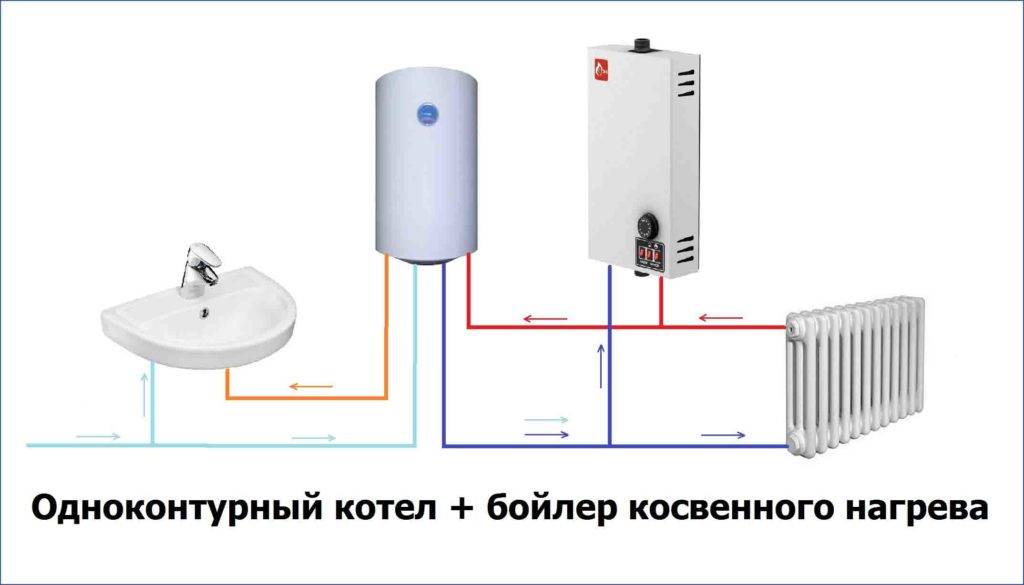

  • Подсоединить к одноконтурному котлу бойлер косвенного нагрева;

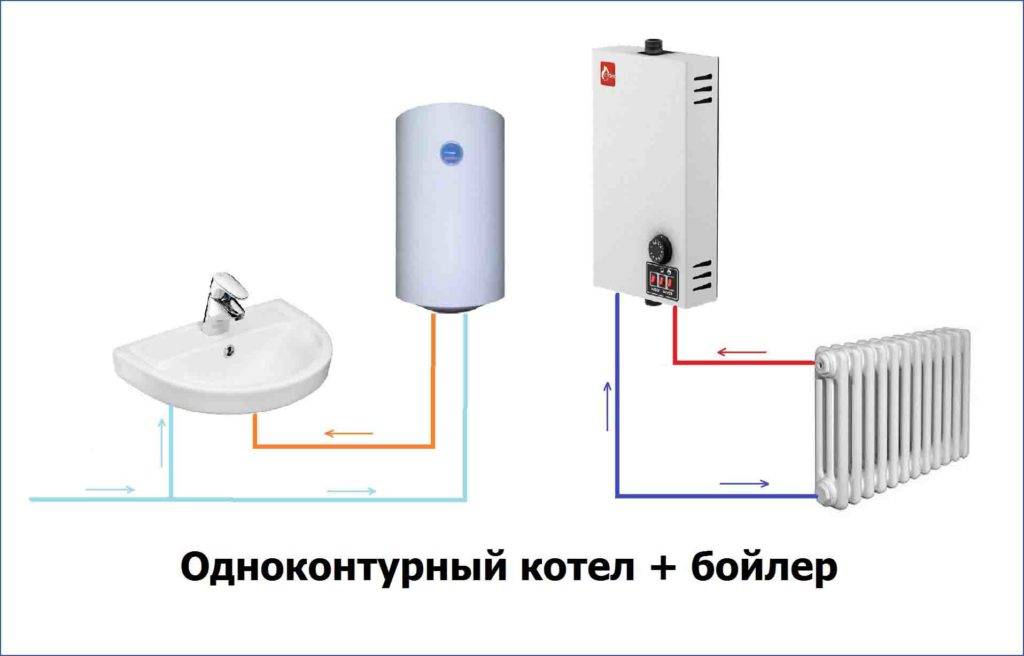

  • Установить отдельный водонагреватель (бойлер), который решает автономное горячее водоснабжение.

В случае установки автономного водоснабжения требуется подвести трубопроводы с горячей водой к потребителям.

А схема подключения электрического водонагревателя выполняется отдельно и не синхронизируется с отоплением. Такая схема подключения предусматривает подключение электроводонагревателя к отдельному щиту управления, где устанавливаются автоматы защиты, а также монтируется УЗО. Выбор проводов осуществляется из условия установленной мощности.

При подборе сечения можно ориентироваться на приведенную таблицу. Это типовая схема включения горячего водоснабжения, когда бойлер требует отдельного подключения.

Использование двухконтурного котла не требует никаких изменений в электрическую схему подключения. Ко второму контуру устройства подключают трубы горячего водоснабжения.

Однако, оба варианта не отличаются особой экономией.

Для того чтобы полнее использовать возможности отопления применяется схема,где смонтирован бойлер косвенного нагрева к котлу и выполняется его подключение к трубам отопления с помощью трехходового клапана, подключенного к котлу.

Он управляется электрическим сигналом от автоматики. Такое подключение имеет свои преимущества. Это использование воды отопления для вторичного нагрева теплоносителя горячей воды. Сам бойлер своего нагревательного элемента не имеет.

Что является отличительной чертой таких емкостей. В домах с проживанием средней семьи достаточно установить емкость в 500 литров, чтобы обеспечить потребности в горячей воде. При этом можно существенно сократить расходы на нагрев воды.

Использование накопительных емкостей способно уменьшить расходы на нагрев воды. При правильном использовании нагрев происходит в ночное время,когда действует ночной тариф.

А днем будет расходоваться нагретая горячая вода. Несмотря на явные преимущества у такой схемы, имеется недостаток. Когда происходит нагрев воды, в бойлере трехходовой клапан отключает от котла батареи. Все тепло идет на нагрев жидкости в баке. Если емкость большая, а мощность котла отопления не велика, возникает опасность в охлаждении дома.

Автоматика настроена таким образом, что приоритет при нагревании имеет бойлер. Клапан переключится только после нагрева воды до заданной температуры. При организации такого водоснабжения следует учитывать этот фактор.

При такой схеме горячего водоснабжения вода нагревается только в холодное время года, когда работает отопление. А летом необходимо подключать дополнительный бойлер. Что является дополнительным неудобством.

Сильные и слабые стороны системы отопления с электрокотлом

Прежде чем принять решение на монтаж электрического котла, надо взвесить все «за» и «против». Вариант вынужденной установки, когда нет доступа к иному виду топлива, мы не рассматриваем. Предположим, что выбор свободный.

Преимущества:

  • Относительная ценовая доступность оборудования. Разумеется, есть модели эконом класса, и «навороченные» системы с полной автоматикой и управлением по сети «Интернет». Но в целом, подключение электрического котла доступно семье, которая в состоянии содержать частный дом.
  • Быстрый и недорогой монтаж. Тем более, что эти работы можно выполнить самостоятельно. Собственно, об этом расскажет наш материал.
  • Компактность оборудования. Система отопления электрическим котлом занимает места не больше, чем проточный водонагреватель на кухне.
  • Практически бесшумная работа (за исключением самых недорогих моделей).
  • 100% пожаробезопасность (при соблюдении Правил устройства электроустановок), нет открытого огня — нет предпосылок к возгоранию. Соответственно отсутствует копоть и другие побочные эффекты, возникающие при горении любого пламени.
  • Нет риска отравления угарным газом (и природным, как в случае применения газового котла).
  • Полная экологическая безопасность.
  • Схема отопления с электрокотлом предоставляет возможность полного контроля за процессом, с применением автоматики. Вплоть до дистанционного управления с интеграцией в систему «умный дом».
  • В принципе, не требуется согласование с органами контроля (например, газовый котел запрещено устанавливать своими руками).

Недостатки:

В первую очередь, стоимость эксплуатации. Безусловно, ее можно нивелировать качественной теплоизоляцией помещения, энергоэффективным проектом, использованием экономичных «ночных» тарифов. Но при любом раскладе, и законном использовании, это самый дорогой вид отопления.

  • Ограничения по лимитам технических условий. Мощность котла подбирается в соотношении 10 кВт на 100 м². Это условный расчет, разные модели имеют иной коэффициент. Но проблема ограничений по электрическому вводу имеется. Если ваш вводной щиток рассчитан на 10–15 кВт, монтаж полноценного электрокотла будет под вопросом.
  • Влияние на общую домовую электросеть. При включении нагревательных элементов возможны небольшие «просады». Это решаемый вопрос: стабилизаторы, трансформаторные развязки и пр. Но проблемка имеется.
  • Относительная опасность использования. Если схема подключения электрического котла выполнена с нарушениями ПУЭ, существует реальная опасность поражения электротоком. Впрочем, это не должно стать препятствием при выборе системы обогрева. Опасность не больше, чем при использовании бойлера.
  • Некоторые модели требуют особого теплоносителя (специальные солевые растворы). Это влечет за собой дополнительные расходы. Кроме того, такие системы нельзя использовать как источник горячего водоснабжения, разве что в бойлерах косвенного нагрева.

После принятия решения, приступаем к выбору модели.

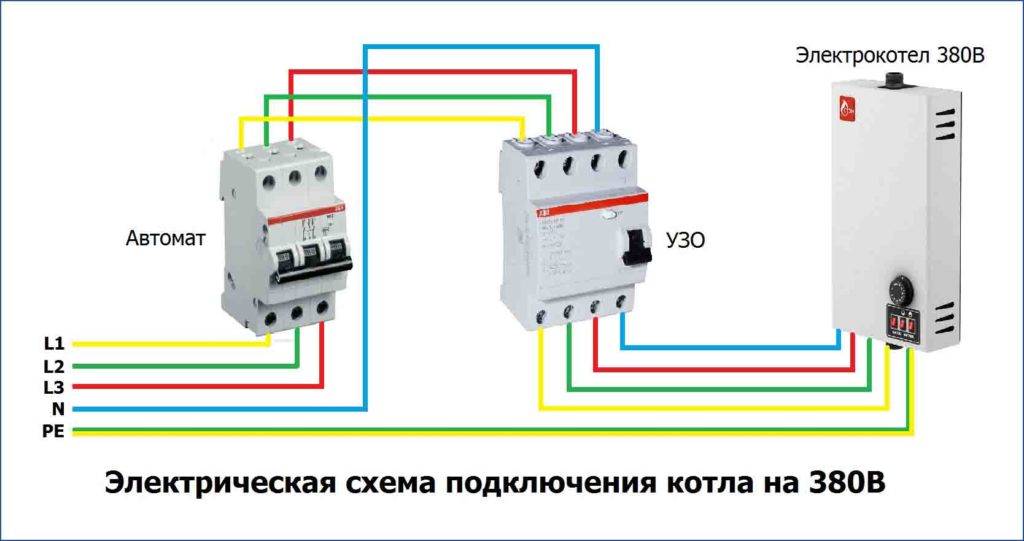

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

  • Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
  • Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
  • На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
  • Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
  • После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Что учесть

Так как один отопительный котел при форс-мажоре заменяет другой, резервирование должно осуществляться без вмешательства собственника, то есть автоматически. А для этого необходимо хорошо разбираться во множестве вопросов. И прежде всего, как грамотно выполнить обвязку отопительных агрегатов. Здесь учитывается несколько факторов, иначе неравномерности обогрева, гидроударов и ряда иных отрицательных последствий не избежать

Ведь нужно принять во внимание и характеристики отдельных элементов схемы; того же расширительного бака (или ГА); С наиболее приобретаемыми для частного сектора блоками управления и их стоимостью можно ознакомиться здесь

Вывод сделать несложно – если речь идет об отопительной системе с комбинированием двух разнотипных котлов, то лучше обратиться к специалисту. Как показывает практика, самостоятельные расчеты и приобретение оборудования не дают ожидаемого результата. Как следствие – полное разочарование в покупке и дополнительные расходы. То есть такая экономия на профессиональной консультации эфемерна и нерациональна.

«АЛЬФАТЭП» готова оказать практическую помощь жителям Подмосковья в организации комплексного отопления строений на основе котлов твердотопливного и электрического. Компания не первый год работает в этой сфере услуг; на ее складах есть все необходимое, а в штате – высококвалифицированные инженеры. Нужно лишь позвонить на контактный номер ее телефона 8

, и сотрудники, уточнив отдельные моменты, дадут грамотную консультацию. При взаимной договоренности специалисты выедут на место, по результатам обследования разработают проект отопительной системы, подберут для нее все необходимое, доставят, смонтируют и опробуют на функционирование. В этом случае и все заботы по сервисной поддержке оборудования возьмут на себя.

Лучшие недорогие электрические котлы

Только для отопления (без функции подготовки горячей воды) приобретают одноконтурную модель. Для уменьшения себестоимости в простой электрокотел устанавливают механическое управление. В данной категории представлена техника с мощностью до 6 кВт. Этого достаточно для поддержания заданного температурного режима в помещениях до 55-60 м кв. Как правило, циркуляционный насос в стандартной комплектации отсутствует. Поэтому необходимо приобретать дополнительное оборудование для перемещения теплоносителя по рабочему контуру.

1. ZOTA Balance 6 6 кВт одноконтурный

Недорогой, но хороший электрический котел подойдет для отопления квартиры, частного дома, дачи, офисного помещения или небольшого склада. Переключателями устанавливают необходимый уровень мощности (3 ступени). Механическое управление достаточно точно поддерживает температуру теплоносителя в диапазоне от 30°C до 90°C. Универсальную технику можно подключать к сети 220 V или 380 V. Разумеется, проводка должна соответствовать максимальной нагрузке. При небольших габаритах (26 х 46 х 15 см) найти подходящее место для установки котла не трудно. Небольшой вес (8 кг) упрощает выполнения монтажных операций собственными руками.

Плюсы:

  • доступная цена;
  • удобство сервисного обслуживания;
  • простая надежная конструкция;
  • компактность;
  • легкость.

Минусы:

по некоторым отзывам, при включении слышен характерный шум, который сопровождает процесс интенсивного нагрева теплоносителя.

2. ЭВАН ЭПО 6 6 кВт одноконтурный

Этот отличный напольный электрический котел для частного дома или квартиры отличается хорошим базовым оснащением при демократичной стоимости. Электронная схема управления обеспечивает простоту настройки, точное поддержание заданного температурного режима. Для оперативного включения и регулировок пригодится пульт дистанционного управления. При необходимости к котлу можно подключить внешний термостат. Первичный теплообменник для продления срока службы сделан из нержавеющей стали. Защитное устройство предотвращает повреждение ТЭНа перегревом.

Плюсы:

  • по надежности электрический котел получил высокие оценки пользователей;
  • высокий КПД;
  • простота установки и подключения;
  • качественное внешнее антикоррозийное покрытие;
  • пульт дистанционного управления в стандартной комплектации;
  • официальные гарантии – 2 года.

Минусы:

«технический» дизайн подразумевает необходимость размещения оборудования в специальном помещении (внутри корпусной мебели).

3. РусНИТ 203М 3 кВт одноконтурный

Легкий и компактный электрический котел подойдет для локальной системы отопления небольшого объекта. Мощности 3 кВт хватит для поддержания комфортных температурных условий в помещении площадью до 30 м кв. Следует не забывать о том, что придется использовать более производительное оборудование при высоте потолков более 3 м.

Теновый котел оснащен электронным блоком управления, который может быть подключен к термостату. В таком оснащении регулировка рабочих режимов осуществляется автоматически с учетом реальных показателей температуры воздуха в комнате. Котел работает от сети 220 В. При монтаже проводки и выборе защитного автомата нужно делать расчет для максимальной силы тока 13,7 А. Давление в основном контуре не должно превышать 2,5 бар. При необходимости – на входе устанавливают ограничитель-регулятор напора. Как правило, это устройство совмещают с механическим фильтром грубой очистки. Купить такую модель можно по приемлемой цене.

Плюсы:

  • экономичное потребление энергии;
  • термостат в стандартной комплектации;
  • емкость встроенного бака 5 л;
  • широкий рабочий температурный диапазон.

Минусы:

  • отсутствует встроенный блок безопасности;
  • циркуляционный насос отсутствует.

Типы электрических котлов и их особенности

Достоинства электрокотлов:

  1. Высокая пожарная безопасность. Важный параметр, особенно, когда ставиться задача установки котла в деревянном доме.
  2. Простой монтаж и минимальные расходы на установку.
  3. Широкая модельная линейка. Есть возможность подобрать аппарат, который будет стоит чуть больше конвектора. Все зависит от функциональных возможностей оборудования.
  4. Оптимальные габариты. В небольшой по размерам корпус производители умудряются вместить не только нагревательный блок, но и циркуляционный насос, блок управления и контроля, расширительный бак, систему очистки.
  5. Пользоваться электрокотлами просто. Надо нажать всего на две или три кнопки.
  6. Прибор работает бесшумно.
  7. Высокий коэффициент полезного действия.
  8. Не нужно разрешение государственных органов, чтобы провести установку.

Недостатки электрокотлов:

  1. Полная зависимость от электроэнергии. Если электропитание в доме отсутствует, то котел работать не будет.
  2. Заливаемая в систему вода должна быть очень чистой. Примеси под действием высоких температур отложатся на нагревательном элементе, КПД которого сразу упадет. Это приведет к перерасходу электричества.
  3. В системах отопления, где используется электрокотел, нужно устанавливать биметаллические или алюминиевые радиаторы. Стальные и чугунные не подойдут. С последними возможен перерасход топлива.
  4. Если мощность котла больше 9,0 КВт, то подключать его надо будет к трехфазному контуру с напряжением 380 вольт.

Производители сегодня предлагают три разновидности электрических котлов:

  • с ТЭНами;
  • с электродами;
  • индукционного типа.

Электрокотлы с ТЭНами

Самые простые и дешевые модели. При этом нагревательных элементов внутри может быть как несколько, так и один. Включаться они могут все вместе или каждый по отдельности последовательно.

Электрокотлы с ТЭНами – одни из надежных аппаратов, недорогих, с простой конструкцией, что повышает такой показатель, как ремонтопригодность. Из недостатков – устройства этого типа слишком инертны – медленно нагреваются после запуска. Но отзывы о приборах хорошие.

Электрокотлы с ТЭНами

Электродные

Нередко их называют ионными. Такое название электрокотлы получили за счет того, что в качестве нагревательного элемента здесь используют электроды, которые ионизируют молекулы воды, заставляя их перемещаться.

В тех приборах, которые работают от напряжения 220В, устанавливается один электрод. Это стальной стержень. В качестве второго используется металлический корпус самого котла. В технике, работающей от 380В, устанавливается три электрода.

Преимущества ионных моделей:

  • высокая скорость нагрева теплоносителя;
  • хорошо выдерживают перепады напряжения сети;
  • стопроцентная безопасность – без воды они просто не работают;
  • приборы компактные.

Недостатки:

  • требуется периодическая замена электродов;
  • особые требования к чистоте теплоносителя;
  • обязателен контур заземления;
  • нагревает воду до температуры +75 ℃;
  • не совместимость с радиаторами из чугуна и стали.

Электроды для электрокотла на 380В

Индукционные

Это современное альтернативное решение, которое дало возможность использовать электрокотлы десятилетиями без ремонта и профилактики. Плюс – высокая эффективность конструкции. Все дело в том, что нагревательный элемент не контактирует с водой.

Преимущества:

  • большая экономия потребляемой энергии – до 30 %;
  • внутри не появляется накипь, отсюда никаких серьезных требований к теплоносителю;
  • быстрый нагрев.

Минусы тоже есть:

  • тяжелые;
  • шумно работают;
  • цена выше остальных моделей;
  • отдельно приобретаются циркуляционный насос, расширительный бак, другие узлы и блоки.

Индукционный электрокотел

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
