Сборка печи на отработке своими руками

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

  1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
  2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
  3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
  4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
  5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Что такое отработка и как ее использовать

По сути, это бывшее в эксплуатации моторное масло, смазка двигателя и ходовой части. В процессе работы техники масло, изначально довольно чистый нефтепродукт насыщается шлаками – частицами металла (результат трения и механических повреждений деталей), сажей, солями, смолистыми соединениями. В результате такого насыщения для смазки масло больше не годится, зато оно неплохо горит – что и позволяет использовать продукт в качестве топлива.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Технологии применения

Существуют различные технологии, позволяющие использовать отработанное масло:

  • тонкая очистка от загрязняющих частиц и суспензий и подготовка для вторичного использования;
  • разделение на фракции в установках для крекинга с целью получения жидкого печного топлива;
  • непосредственное сжигание в специально оборудованных топочных камерах, которыми для этой цели может быть оборудован котёл или печка.

Вторичное использование масел по прямому назначению возможно далеко не всегда. Для этой цели годится не любое вторичное сырьё. Очистке с целью повторного использования обычно подвергается отработка одного типа масла (а не смесь различных продуктов). Например, слитое трансмиссионное масло очищается от металлической стружки, твёрдых и жидких загрязнений, после чего вновь заливается в редуктор.

Для осуществления крекинг-процесса требуется наличие оборудования, которое обычно используется на нефтеперерабатывающих заводах. Таким образом, для переработки надо перевозить сырье на специализированные предприятия.

Использование отработки в качестве готового топлива более удобно, его можно осуществлять на месте. Для этой цели пригодно масло любого типа, а также произвольные смеси различных видов масел.

Как сделать печь на отработке — базовые принципы

Масляную буржуйку можно сделать из подручных средств, стоит придерживаться лишь основных принципов. Для того чтобы печь работало долгое время и в процессе эксплуатации не причиняла беспокойств, нужно использовать только металлические детали, которые будут плотно сидеть друг на друге. В идеале лучше всего сварить всю эту систему между собой. Таким образом крышка, труба и «ножки» вашей печи свариваются вместе, плотно надеваются на другую часть изделия. Рекомендуется делать именно разборную конструкцию, чтобы облегчить доступ в топочную камеру для ревизии и чистки печи. Это позволит содержать печь на отработке в хорошем состоянии и не допустить выделения вредных испарений от горения нагара.

Виды печей на отработке

Прежде чем изготовить котел на отработке своими руками, необходимо выбрать вид прибора. Все котлы на отработке можно разделить на три группы, различающиеся конструктивными особенностями:

  1. Простая пиролизная горелка. Простые горелки делают из листового металла или готовых ёмкостей (труб, бочек, баллонов). Представляют собой две закрытые ёмкости, соединённые перфорированной трубой. В нижней ёмкости залито масло, которое разлагается при недостаточном количестве кислорода. В верхней ёмкости его пары активно сгорают, выделяя большое количество тепла. Температура регулируется путём увеличения или уменьшения подачи кислорода.
  2. Модель с принудительной вентиляцией. Вентилятор, встроенный во второй модели обеспечивает подачу воздуха во вторую камеру. Процесс горения идёт эффективнее и тепло равномернее распределяется по помещению.

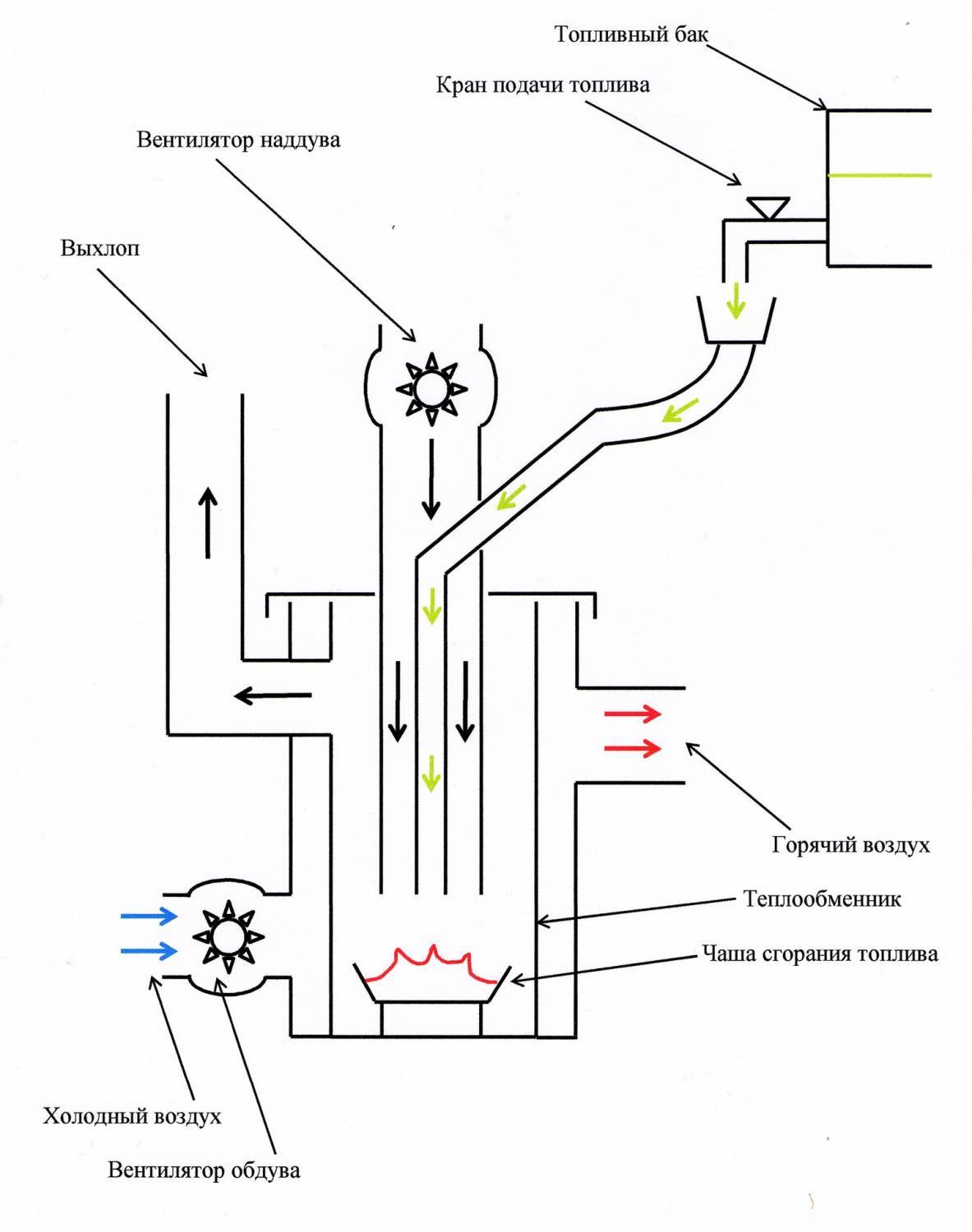

  3. Модель с капельной подачей топлива. Принцип работы горелки с капельной подачей схож с дизельными двигателями. Он самый экономичный, но сделать его своими руками гораздо труднее, чем первые два (выпускаются заводские агрегаты, рекомендуется покупать их, а не пытаться сделать прибор самостоятельно). Учитывать нужно также то, что капельные модели привередливы к качеству масла, которое придётся разогревать перед использованием для котла.

Если нужно сделать водяное отопление на печи с отработкой, нужно пропустить через верхнюю камеру 4-5 змеевиков, подключенных параллельно. Систему нужно будет дополнить циркуляционным насосом и вентилятором.

Розжиг

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • листовой металл и трубы;
  • сварочный аппарат и электроды;
  • уголки металлические;
  • краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Печь на отработке из газового баллона — чертеж

Самодельные печи на отработанном масле можно изготовить из газового баллона.

Стенки любого баллона достаточно толстые, чтобы выполненная из него печь, долго не прогорела.

К тому же, у баллона подходящая форма. Изготовить печь из баллона достаточно просто.

Рассмотрим подробно, как сделать самодельную печь на отработке и  какие материалы для этого нужно приготовить.

Понадобится:

  • Сам баллон (подойдёт любой: кислородный, углеродный, газовый). 50 л. в самый раз. Толщина стенок – до 1,5 см. Если толще – не будет прогреваться (т. е. температура будет недостаточной для правильного функционирования печи).
  • Металлический лист, примерно той же толщины, что и баллон.
  • Труба для дымохода. Диаметр min.10 см. Длина – 4 м.
  • Труба для горелки: диаметр – 10 см, длина трубы – 20 — 35 см.
  • Стальной уголок или трубка для ножек.
  • Инструменты: сварка, болгарка, дрель, уровень, рулетка.

Перед началом работы с газовым баллоном его «освобождают» от остатков газа: выкручивают вентиль, несколько раз промывают на открытом воздухе.

Схема устройства котла на отработанном масле

Затем надёжно фиксируют (например, вкопав в землю), заполняют ёмкость водой и начинают резать.

  1. Нижняя часть – это нижняя камера сгорания. Её высота может быть около 15-20 см. Примерно такого же размера и верхняя камера сгорания.
  2. К нижней камере привариваются ножки из уголка или трубки.
  3. Внутри верхней камеры, к крышке приваривается перегородка. Располагают её ближе к месту, где будет дымовая труба (она нужна, чтобы задерживать в камере горячий дым).
  4. Из металлического листа вырезаются два круга. Первый будет съёмной крышкой нижней камеры, а второй приваривается, как дно верхней камеры.
  5. В обоих кругах, делаются отверстия 10 см, для нижней камеры по центру, для верхней ближе к краю, (в соответствии с диаметром трубы для горелки). В нижней крышке также делается отверстие в 6 см, для воздуха и заправки масла. К нему должна прилагаться заслонка. Она должна плотно прилегать, но сдвигаться так же, как дверной глазок.
  6. В соединительной трубе для горелки сверлятся отверстия по 9 мм каждое. Всего – 48 отверстий (8 по кругу и 6 в высоту). Эта труба – камера дожигания. Здесь, горящие пары масла будут смешиваться с кислородом.
  7. После проделывания отверстий, внутренняя часть трубы шлифуется. Если этого не сделать на всех зазубринах будет быстро нарастать сажа.
  8. Приваривают соединительную трубу к подготовленным для неё отверстиям.
  9. В крышке от верхней камеры, делается отверстие, в которое будет устанавливаться дымоходная труба. В помещении допускаются небольшие наклоны для трубы, на улице же она должна быть строго-вертикальной. Нельзя делать трубу в горизонтальном исполнении – этой печи нужна хорошая тяга.

Конструкция печи: что нужно для сборки

Еще один плюс данного вида печей – очень простая конструкция, повторить которую не составит труда. Размеры могут быть любыми, от вас требуется лишь соблюдение пропорций между некоторыми элементами (чтобы печь могла правильно функционировать). Сейчас вы убедитесь, что сделать подобное своими руками совсем не сложно.

Все, что потребуется – две камеры сгорания. Они соединяются между собой трубой, которая снабжена множеством отверстий. Нижняя камера служит резервуаром для отработанного масла. Объем резервуара должен быть таким, чтобы, при заполнении 2/3, получалось порядка 6-7 литров масла. Практичнее всего сделать самым большим элементом нижний – таким образом вы сможете дольше обогревать помещение на одной «заправке», плюс ко всему, конструкция будет устойчивее (из-за низкого центра тяжести).

Нижняя камера оснащается заслонкой, которая служит регулятором для подачи воздуха. Открываете на всю – горит максимально сильно, стоит прикрыть заслонку  – количество жара поубавится. Примитивный, но очень действенный механизм. Также к нижнему элементу крепятся железные ножки (их следует «приварить», чтобы обеспечить максимальную прочность). Дабы не ошибиться, смотрите все подробности на чертежах. Вы сможете заранее представить, как должна выглядеть подобная конструкция, а уже затем собрать её своими руками.

В верхней стенке делается отверстие, к которому крепится соединительная труба с перфорацией. Она идет к верхнему элементу, где и происходит процесс горения паров масла. Отверстия в этой трубе должны иметь диаметр порядка 12 мм. Расстояние между ними – порядка 7-8 сантиметров. По своим размерам верхняя камера может быть идентичной нижнему резервуару, но небольшие неточности здесь допускаются, так что сильно заморачиваться на этот счет не стоит.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

  • Емкость для масла с крышкой и заслонкой;
  • Камера сгорания/пиролиза;
  • Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Техника безопасности

  • Не экспериментируйте с топливом. Печь делалась для работы на отработке, только её и нужно использовать!
  • Не оставляйте печь надолго без присмотра или под присмотром детей и других неопытных пользователей.
  • Нельзя крепить печь на стены или ставить на высокие подставки. Только на пол!
  • Пол и стены, контактирующие с печью должны быть из негорючих материалов.
  • Следите, чтобы над печью не было предметов, которые могли бы на неё упасть (не стоит ставить печь под полками).
  • Нельзя ставить печь там, где есть сильные сквозняки. В то же время, помещение должно иметь вентиляцию.
  • Не держите возле печи легковоспламеняющиеся предметы и горючие вещества.
  • Нельзя допускать, чтобы в масло попадала вода! Оно будет вспениваться, выплёскиваться наружу, и может вызвать пожар!
  • При возгорании котла на отработке, его тушат огнетушителем, накрывают плотным материалом или песком.

Ни в коем случае нельзя доливать масло в горящую печь! Порция масла должна выгореть, печь остыть и тогда только её можно будет вновь заправлять.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

  • объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
  • считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
  • соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Как сделать печь на отработке из газового баллона

Печка на основе газовых, кислородных либо же углеродных баллонов – наиболее проста для изготовления своими руками. У баллонов толстые стены, что сделает печку долгоиграющей, кроме того, печка на газовом баллоне сможет отопить помещение до 90 квадратных метров. Ее не нужно будет оснащать системой принудительной подачи воздуха, масло же поступит в нее само

Обратите внимание, что высота контура должна соответствовать источнику горения, размещенного внутри. Чтобы изготовить такую модель своими руками вам понадобится следующий перечень материалов:

  1. Дымоходные трубы с диаметров внутри 10 см и стенками толщиной по 2 мм и длиной по 4 мм.
  2. Емкость для топлива на 8–15 литров.
  3. Трубки для горелок.
  4. Электроды и аппарат для сварки.
  5. Напильник.
  6. Болгарка.
  7. Уголки из стали.
  8. Дрель и сверла.
  9. Рулетка с уровнем.

Теперь, когда все готово, можно приступать к работе. Бесшовный баллон емкостью 50 л и толщиной стенок по 1,5 см, но не более

Важно, чтобы температура кипения была порядка 300 градусов, а температура в камере выше 600 соответственно

Чтобы избавиться от запаха одоранта, характерного для газового баллона, нужно вынести его на улицу и слить конденсат, а потом несколько раз ополоснуть водой. После этого его заливают водой до горла, ставят вертикально на поддон либо же закапывают в землю так, чтобы он оставался в вертикальном положении.

Верхнюю часть баллона срезают болгаркой, при первом надрезе вода начинает стекать. Когда она стечет, продолжайте делать надрезы. Итак, нижнюю часть баллона мы применим в качестве камеры, а срезанную верхнюю часть – в качестве крышки для печи.

Внизу к баллону привариваем печные «ножки» в виде стальных двадцатисантиметровых уголков. А вверху делаем отверстие, которое послужит для протяжения вытяжной трубы.

Также нам потребуется дымоходная тонкостенная труба, она будет работать как вытяжка. Ее диаметр должен быть порядка 10 см, а длина – от 4 м. Вставьте трубу в отверстие и приварите, соблюдая вертикальное положение. Кроме этого отверстия, нужно сделать еще одно, прикрыв пластиной, чтобы можно было регулировать процесс подачи воздуха.

Обратите внимание, что дымоход должен быть расположен строго по вертикали, с помощью уровня следует проконтролировать это. Затем сверлим небольшое отверстие через 10 см от предыдущего с диаметром до 3 мм, а через несколько миллиметров – еще такое же

Всего подобных отверстий в итоге должно быть 10. Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить

Затем сверлим небольшое отверстие через 10 см от предыдущего с диаметром до 3 мм, а через несколько миллиметров – еще такое же. Всего подобных отверстий в итоге должно быть 10. Также здесь же, на трубе просверлите еще одно отверстие под новую трубу с диаметром до 6 см и длиной от 2 до 4 м. Ее нужно вставить параллельно уровню пола и приварить.

Отрезанную часть баллона мы будем использовать в качестве емкости для заливания переработанного масла. Помните, что нельзя заливать неочищенное масло, чтобы не спровоцировать пожар или взрыв.

В верхней съемной части баллона при желании можно присоединить так называемый поднос для подогрева готовых блюд. Чтобы его сделать, возьмите стальной лист, вырежьте из него квадрат или прямоугольник и приварите к крышке или же на трубе, которая находится параллельно уровню пола.

Печь работает следующим образом: отработка наливается в размере двух третей емкости баллона, потом поджигаете бумагу, кладете ее сверху и закрываете печь. Когда температура горения увеличится, пары начнут самовозгораться. Помните, что масло в работающую печку подливать нельзя. Также нельзя вместо масла использовать керосин или бензин.

Чтобы очистить печку после работы, снимите верхнюю часть и постучите крышкой по баллону, чтобы сажа оттуда выпала.

Как разжечь печь

При запуске устройства в поддон нужно налить небольшое количество топлива. Затем берется кусок поролона, хорошо смоченный бензином, растворителем либо уайт-спиритом, и укладывается прямо в масло в поддоне. Поролон поджигается. Когда подставка уже достаточно прогреется, можно включать подачу топлива из баллона. Вентиль необходимо открывать медленно, чтобы горючее понемногу стекало в печь. Постепенно агрегат разогревается до рабочей температуры. Необходимо следить за тем, чтобы в поддоне не оставалось несгоревшего масла: подачу нужно отрегулировать так, чтобы топливо выгорало полностью.

Для остановки печи сначала необходимо перекрыть клапан на баллоне с маслом, затем аварийный вентиль. Еще несколько минут уйдет на догорание топлива в печи, после чего работа устройства полностью прекратится.

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

3 вида дымоходных теплообменников — конвекционный, воздушный и водяной экономайзер

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее максимум тепла, не дать ему вылететь без пользы в дымоход. Практикуются следующие способы:

  1. Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
  2. Устроить обдув корпуса бытовым вентилятором.
  3. Обварить тело буржуйки дополнительными теплосъемными ребрами.
  4. Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) — теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

Простейший способ снять тепло с нагретого топливника – наварить конвекционные ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема подключения водяного экономайзера к радиаторному отоплению

Последний способ отбора тепла — для опытных мастеров. Превратите простую капельницу в котел на отработанном масле — установите на корпус водяную рубашку толщиной 3-4 см и утеплите снаружи, как об этом рассказывается в последнем видео:
