Буржуйка на дровах из газового баллона своими руками

Как сделать горизонтального типа печь-буржуйку

Приступая к работе, подготовьте все необходимые материалы и инструменты.

Порядок работ таков:

  1. Поставьте баллон из-под газа в вертикальное положение. Теперь необходимо срезать верхушку до «плечиков». А в образовавшееся отверстие вставить вентиль.
  2. Сварочным аппаратом нужно приварить ножки (их должно быть 4 шт., для устойчивости буржуйки).
  3. После того, как ножки будут приварены, будущую печку можно поставить в горизонтальное положение.
  4. Вверху, где закрытый торец, вырежьте круг, равный диаметру трубы дымохода. Вокруг отверстия необходимо приварить полосу, вырезанную из металла, шириной приблизительно 5 см. Полосу нужно приварить по кругу отверстия, по ходу работы разрезая лист металла, чтобы он ложился ровнее. Получится что-то типа «воротника».
  5. Посередине будущей печи нужно вставить колосники. Они должны располагаться поперечно. Если работать неудобно, то сделайте резаком небольшое отверстие, чтобы вставить прутья. Или можно поступить следующим образом: установить внутри конструкции несколько полочек (приварить), сделанных из металлического уголка.
  6. С наружной стороны цилиндра необходимо прикрепить лист стали – это будет дверца, закрывающая отверстие. Также необходимо приварить вентиль и штуцер, чтобы обеспечить поддув воздуха.
  7. Дверь можно повесить на петли, а закрываться она будет на небольшую защелку. Или еще другой вариант: с двух сторон возле отверстия необходимо прикрепить пояс в виде кольца, чтобы получился небольшой зазор. Все, дверца для топки готова.
  8. Отверстие для вентиля может выполнять функцию поддувала, только тогда желательно дополнительно установить дроссельную заслонку.

Печь готова. Следуя правилам техники безопасности, печку устанавливают на лист тонкой стали, размером 150 на 100 см.

Как сделать буржуйку из газового баллона – предлагаем посмотреть видео:

Преимущества и недостатки оборудования

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

  • высокий показатель КПД – от 80% до 93%;
  • экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
  • можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
  • постепенный обогрев помещения;
  • при монтаже агрегата не нужно дополнительно обустраивать фундамент;
  • существует возможность подключить к водяной системе отопления частного дома;
  • экологичность устройства;
  • безопасность агрегата;
  • не нуждается в профессиональном обслуживании.

Две схемы пиролизных котлов

Кроме существенных преимуществ, процесс отопления на дровах частного дома может вызвать некие трудности, особенно если нет возможности постоянно находиться около устройства. По мере сгорания дров нужно подкидывать новые полена. Данная система требует постоянной чистки, поскольку на стенках устройства и внутренней поверхности дымохода скапливается много сажи.

Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

  • Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
  • На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
  • В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
  • В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
  • К нижней, донной части закрепляются ножки.
  • На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
  • Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
  • В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
  • Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
  • Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
  • В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
  • Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала. Нельзя располагать рядом с топкой легковоспламеняющиеся материалы. В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.Для изготовления любой буржуйки необходимо использовать только качественный материал. Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами

Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Эффективная буржуйка из двух газовых баллонов

Двухбаллонная печь в сравнении с вышеописанным вариантом выигрывает в следующем:

  • увеличена поверхность теплоотдачи, благодаря чему возросла скорость прогрева помещения;
  • усваивается больше тепла, соответственно, КПД печи несколько увеличен;
  • появляется возможность встроить в агрегат контур для нагрева воды.

Пошаговая инструкция по изготовлению этой версии буржуйки выглядит так:

  1. С первого баллона срезается верхушка, но не по границе с цилиндрической частью, а несколько выше, чтобы диаметр образовавшегося отверстия был меньше внутреннего диаметра цилиндрической части на 30 – 35 мм. После сборки этот баллон займет горизонтальное положение и только что сформированное отверстие будет играть роль загрузочного люка для топлива.
  2. В стенке того же баллона, которая теперь выступает днищем топочной камеры, необходимо выполнить серию отверстий диаметром 10 – 12 мм. Через них будет просыпаться зола из топки, то есть перфорированная стенка баллона выступит в качестве колосниковой решетки.
  3. Снизу к стенке уложенного на бок баллона, точно под перфорацией, необходимо приварить короб с днищем – он будет служить зольной камерой. Данный элемент должен быть оснащен дверцей. Она должна надежно перекрывать проем, чтобы раскаленные угли никак не могли выпасть из зольника на пол. Не страшно, если дверца окажется полностью герметичной – в этом варианте буржуйки функция поддувала на нее не возлагается.
  4. Далее к баллону приваривают ножки, стоя на которых он вместе с зольником будет занимать горизонтальное положение.
  5. Загрузочный люк оснащаем откидной крышкой на петлях, изготовленной из верхней части 2-го баллона. Петли следует располагать над проемом, так чтобы крышка закрывалась под собственным весом. В ее центре нужно вырезать отверстие диаметром 75 мм, к краям которого приваривается короткий отрезок трубы с таким же внутренним диаметром. В стенках этого патрубка высверливаем два располагающихся друг против друга отверстия, вставляем в них отрезок арматуры и привариваем к нему диск диаметром, равным внутреннему диаметру патрубка. Получилось поддувало с заслонкой. Один конец ее оси должен быть достаточно длинным – после сгибания он превратится в ручку.
  6. На завершающем этапе к 1-му баллону сверху на противоположной относительно топки стороне приваривают вертикально 2-й, для чего необходимо предварительно вырезать отверстие соответствующего диаметра.

Чертеж горизонтальной буржуйки

Внутри вертикальной части с шагом 250 – 400 мм ввариваются три диска, перекрывающих ее сечение. В 1-м диске высверливают несколько отверстий в правой части, во 2-м – в левой, в 3-м – снова в правой.

Вертикальная часть этой буржуйки играет ту же роль, что и каналы в канальной печи: дымовые газы до поступления в дымоход отдают здесь часть тепловой энергии. Перфорация в дисках заставляет дым двигаться по извилистой траектории, удлиняя его путь.

Вертикальную часть можно оснастить водяной рубашкой или намотанным на нее медным змеевиком, после чего печь сможет выполнять функцию водонагревателя.

Необязательные детали

Есть несколько способов повысить коэффициент полезного действия буржуйки. Они представлены в таблице.

Способ увеличения КПД.Метод
Утеплить дымоход.Дымоотводную трубу можно не направлять вертикально вверх, а сделать ее изогнутой. Так горячий воздух дольше задержится в помещении, что положительно скажется на теплоотдаче.
Увеличить площадь соприкосновения металла с воздухом.Для этого к печи приваривают так называемые «крылья» — металлические полоски по обеим сторонам топки.
Соорудить плитку.Приварить дополнительный металлический лист над топочной камерой. На него можно будет ставить чайник или кастрюльку. А если усовершенствовать конструкцию с помощью крышки, состоящий из нескольких кругов, можно будет контролировать степень нагрева.
Сделать кирпичную «шубу»Кирпичная кладка вокруг печки увеличит время теплоотдачи, поможет эффективнее обогревать помещение. Минус – так буржуйка утратит свою номинальную мобильность. Но передвинуть тяжелое сооружение с трубой на другое место и так непросто.
Отработка.Если смочить дрова отработанным маслом, это увеличит время их сгорания на 30%. Таким образом можно добиться небывалой теплоемкости.

Водяной контур

Еще один способ увеличить теплоотдачу – установить на дымовую трубу водяной рукав. Изготовить его просто:

  • На участке дымохода установить водяной контур с двумя патрубками.
  • В один из них будет поступать холодная вода. Она будет нагреваться от дымохода, после чего вытекать обратно через второе отверстие.
  • Если провести трубу дальше, установить пару радиаторов, то с помощью одной буржуйки можно будет обогреть все помещение.
  • При этом, водообмен лучше обеспечить с помощью циркуляционного насоса.

Дополнительный теплообменник

К основному корпусу можно присоединить дополнительный. Его следует устанавливать в виде вертикального патрубка. Такая конструкция увеличит тягу, обеспечит ровное длительное горение, а также спасет помещение от попадания дыма, значительно улучшит теплоотдачу.

При использовании второго баллона трубу дымохода следует приваривать именно к верхней части сооружения.

Колосники

Колосниковая решетка – обязательный элемент конструкции буржуйки. Она помогает уменьшить площадь соприкосновения горящего топлива со стенами печи. Кроме того, помогает тщательнее отфильтровывать непрогоревшие остатки от углей.

Чаще всего колосники делают из арматуры. Их главный минус – короткий срок службы. Железные прутья быстро прогорают, решетку приходится заменять. Это непросто делать с готовыми дверцами.

Вместо арматурной решетки внутрь топочной камеры можно установить лист толстого железа с отверстиями произвольной формы. Закрепить внутри баллона его необходимо с помощью железных уголков и сварки.

Подготовка баллона

В начале всей работы нужно выполнить правильную обработку баллона для дальнейшего использования, особенно если это газовый баллон. Потому что, если газ был недавно, то могли остаться его частички и при резке металла из-за искры емкость может взорваться.

С этой целью, вначале необходимо сделать процедуру требующую время и внимания: открыть вентиль и высвободить излишки газа. С данной целью емкость лучше положить на ночь на улице или в помещении с высокой вентиляцией, а еще проще заполнить баллон до краев водой.

Далее емкость избавляют от конденсата в перевернутом виде, который тоже неприятно пахнет, а значит, и такие действия проводятся за пределами жилого помещения.

Промытая емкость становится безопасной и ее смело можно придавать обработке.

Как сделать буржуйку и газового баллона

Для того чтобы сделать все правильно, изучите чертеж буржуйки из газового баллона:

Перед тем, как приступить к работам, необходимо:

  1. Баллон полностью освободить от газа. Делается это следующим образом: на улице откручивается вентиль, струя должна быть направлена в обратную сторону (противоположную от человека и постройки).
  2. Подождите, пока выйдет весь газ. Как только поток газа иссяк, необходимо положить баллон на бок, затем перевернуть вверх дном, чтобы убрать конденсат. Он имеет очень резкий и неприятный запах, поэтому нужно заранее подготовить ненужную посуду, чтобы слить в нее остатки. Если хоть капелька попадает на мебель, пол, одежду, руки, то очень трудно избавиться от запаха. Поэтому необходимо вылить оставшийся конденсат в банку, закрутить крышкой, выбросить в мусор.
  3. Поставьте баллон в вертикальное положение, налейте воду до самого верха. Таким образом вода вытеснит оставшийся газ и внутри уж точно ничего не останется.
  4. Наполненный газовый баллон необходимо снова положить на одну сторону, чтобы слить воду.

Емкость пустая, можно без опасений для здоровья приступать к изготовлению буржуйки длительного горения из газового баллона.

Водяной пиролизный котел бубафоня с ускорителем на опилках своими руками

Экология познания.Наука и техника: Самодельный пиролизный котел «бубафоня» это уникальное для нашего времени предложение, как iPhone, и доступное к исполнению изобретение народных умельцев.

Материалы для изготовления

Самодельный пиролизный котел «бубафоня» это уникальное для нашего времени предложение, как iPhone, и доступное к исполнению изобретение народных умельцев. Для создания печи потребуется газовый баллон емкостью 50 литров от пропан-бутана, стальной лист, предназначенный для вырезания 2-х кругов, соответствующих диаметру газового баллона.

Потребуются также полосы металлические толщиной до 4 мм и шириной 40 мм для лопастей и арматурные пруты 14 мм для решетки, располагаемой над камерой сгорания.

Принцип действия

Принцип работы котла, назовем его так — «Буб iPhone», гениально прост. Лопасти, расположенные на нижнем «блине» трубы, являются генератором вихревых потоков поступающего по трубе воздуха. Преграда по маршруту следования воздушных масс препятствует появлению огня под трубой.

Топливо (в большинстве случаев это сухие древесные опилки) лишь тлеет под сопротивлением поршня, получая приток воздушных масс из трубы. Водяные и газовоздушные пары, испарившиеся в процессе тления, конденсируются в приваренной вертикальной трубе котла.

Устройство котла

Устройство котла состоит из этапов:

• изготовление топки

• изготовление крышки и прижимного круга

• изготовления дымохода и дверки.

Газовый баллон обрезаем с использованием болгарки по верхней части от начала округления. В дальнейшем верхнюю часть можно использовать в качестве крышки. Для этого разрез шлифуют для создания герметичного соединения. Сверку вырезаем отверстие для установки трубы дымохода (поршня). Зазор должен составлять 2-3 мм. Крышку обвариваем по диаметру стальной полосой. Если предполагается изготовить печь с охлаждением (водяной рубашкой), то для создания пиролизного котла с водяным контуром потребуется дополнительный наружный цилиндр.

Для этих целей можно использовать трубу внушительного диаметра с толстыми стенками.

Необходимо помнить, что разность диаметров труб создает двухступенчатую тягу, а прямой угол дымохода трубы понижает скорость выведения газовоздушной смеси. Поэтому, боковой вывод трубы может достигать 0,15 м, а вертикальный – 0,20 м. Понижение давления смеси поддерживает процесс пиролиза в течение 10 часов.

Затем с использованием сварочного аппарата из арматуры изготавливаем решетку, которая обеспечит разложение истлевшего топлива в низ камеры сгорания. Для очистки зольной камеры в нижней части баллона необходимо предусмотреть дверцу с плотным притвором.

Как изготовить пиролизный котел собственноручно, представлено здесь.

опубликовано econet.ru

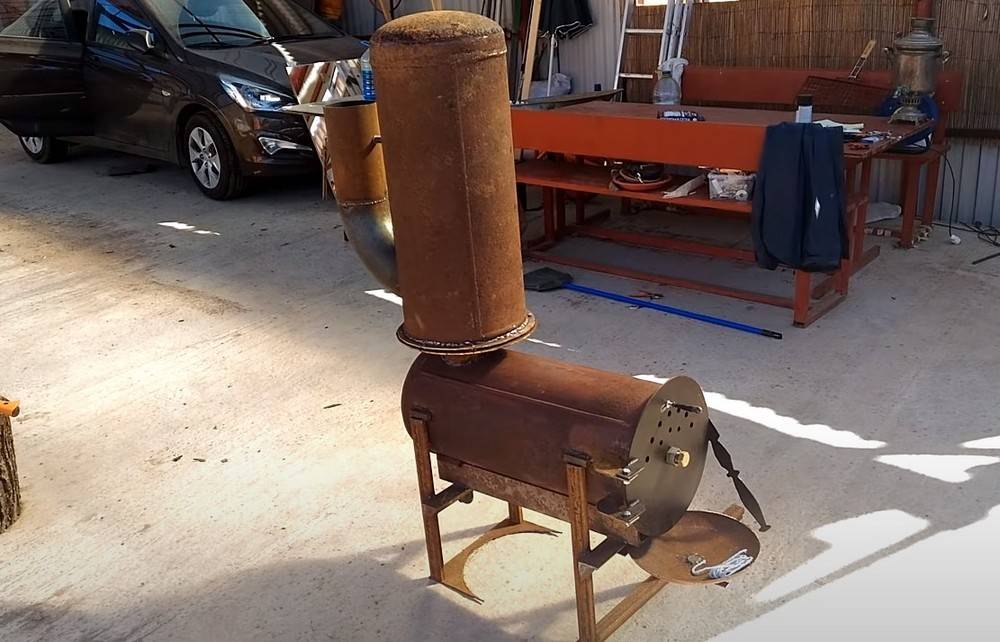

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

  • Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
  • Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
  • Чтобы увеличить греющую поверхность используют дополнительные ребра..
  • Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

  • электроды
  • отрезные круги
  • 2 газовых баллона на 50 литров
  • лист толщиной 2 мм
  • уголок на изготовление «ножек»
  • арматура диаметром 20 мм
  • прочие

Пошаговая инструкция

Схема трехходовой буржуйки

  • Делаем заготовки из метала по чертежу выше.
  • Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
  • Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
  • Изготовьте колосниковую решетку.
  • Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
  • Изготовляем дверцы. Уплотняем все места примыкания.
  • Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
  • Приварите один баллон к другому, приварите дымоход.
  • Приварите дополнительные ребра для увеличения площади нагрева.

Варианты баллонных печей

Есть несколько основных вариантов таких конструкций:

Простейший из них — это обычная буржуйка. Для неё принято использовать 12-литровый или 27-литровый баллон. Для эффективности прогрева желательно использовать горизонтальное колено для дымохода. Самой сложной частью является присоединение дверцы для отверстия, через которое загружается топливо. Удобна для хранения в городской квартире. Недолговечна в связи с постепенным выгоранием стенок баллона.

Особые длинные печки. Работают в качестве печей длительного горения. Основной принцип работы состоит в том, что топливо постоянно горит при незначительном наполнении топливом. Затем образуются продукты пиролиза, которые сгорают в отдельной камере сгорания. Для обеспечения эффективности горения имеет смысл подогревать воздух, который поступает в печь. Масляная гаражная печка предусматривает вертикальную установку. В качестве топлива используется отработанное машинное масло. Регулировка температуры горения Выглядит конструкция примерно следующим образом.

«Ракета». Её название происходит от того, что иногда она издаёт шум, похожий на рёв ракетных двигателей. Правда, это может происходить, если печь не отрегулирована. Правильно работающая конструкция издаёт разве что тихий шелест. Конструкция её не является особенно сложной и для её изготовления очень удобен 50 литровый газовый баллон. Этот вид обладает многими важными достоинствами. Они хорошо обогревают помещение, экономичны в использовании, относительно просты при изготовлении. Их можно приспособить для обогрева лежанки. Но, с другой стороны, делать их надо точно и аккуратно. Если печь плохо отрегулирована, она будет малоэффективна. Топливом служат дрова (обычно это тонко наколотые щепки или ветки). Оно поступает через трубу сверху. Воздух поступает через отверстие слева внизу. Горение происходит в нижней трубе. Поддув здесь очень сильный. Продукты сгорания поднимаются вверх и выходят через трубу справа, обогревая при этом помещение.Расскажем, что из себя представляет печь под названием «бубафоня». В ней применён особый принцип работы с продуктами пиролиза. Камера сгорания располагается вертикально. Продукты пиролиза сдерживаются специальным металлическим «блином», который ограничивает пространство горения сверху. КПД этой конструкции может достигать восьмидесяти пяти процентов. Эта печь не предназначена для использования влажного топлива. Влажность не должна превышать 12 процентов. Печь очень экономичная по расходу топлива. Удобно использовать для обогрева гаражей или других хозяйственных помещений.

Ракетную печь можно делать не только с помощью газовых баллонов, но и с использованием бочек, консервных банок и других средств.

Из газового баллона своими руками

Компрессорная станция из газового баллона

Передвижная «компрессорная станция» – в хозяйстве «разбросаны» более полусотни резиновых колес, которые время от времени нуждается в подкачке воздуха. Чтобы не таскать кабель и компрессор легче подвезти баллон с воздухом под давлением.

Стационарная «компрессорная станция» оборудована редуктором на максимальное давление 2 атм – даже дети легко подкачивают колеса, не боясь перекачки.

Печь для гаража из газового баллона

С такой печкой легко отапливать мастерскую зимой на ней же возможно сушить и жарить орехи и семена. Максимальная температура +140 градусов над горелкой, работает круглосуточно с внешним дымоходом.

На такой печи готовим кашу для различной живности одно удовольствие. На такую печь ушло два баллона. Вместимость 75 литров. Нагрев летом на улице дровами, зимой газом в помещении.

Ресивер из газового баллона своими руками

Компрессор сделанный из компрессора холодильной установки и газового баллона в качестве рессивера. Работает безшумно. Выдает максимум 4 атм. Стабильно держит 1,2. Вполне хватает для работы пульверизатором.

Мангал из газового баллона

Самое распространенное, что делают из газового баллона это мангал. Применив несколько баллонов можно сделать и каптильню. Более подробно как сделать мангал из газового баллона, смотрим у нас на сайте.

Автоклав из газового баллона своими руками

Большой 50-литровый баллон родил маленький женский автоклав на 14 пол-литровых баночек. Пол-литровые банки размещаются в три ряда по семь или восемь банок в ряду в зависимости от размеров самих банок. Литровые – по пять штук в два ряда. На дно под банки хорошие хозяева подкладывают ткань, между рядами перегородки не используют – банки, в заполненном водой автоклаве, практически плавают.

Бойлер из газового баллона

Бойлеры, которые подключают к системе отопления, пользуются огромным спросом у бережливого населения. Как сделать c газового баллона бойлер или душ с подогревом, смотрим подробнее у нас на сайте.

Буржуйка из газового баллона своими руками

Легко и просто сделать буржуйку из газового баллона для гаража или ангара. Есть две конструкции таких буржуек, когда баллон расположен горизонтально и соответственно вертикально.

Корморезка из газового баллона

Корморезка c половинки газового баллона с верхним размещением двигателя. Так же можно корморезку совместить с лущилкою кукурузных початков. Необходимо это приспособление снабдить выключателем и набором конденсаторов и в целях безопасности все изолировать.

Как правильно топить буржуйку

Если вы впервые сталкиваетесь с эксплуатацией самодельной печи-буржуйки, тогда изучите эти правила:

  1. Первым в топку отправляется быстрогорящее топливо. Это может быть солома, бумага или картон, чтобы прогреть дымоход. После прогрева закладывается основное горючее: уголь или дрова.
  2. Самодельный отопительный агрегат не регулирует обогрев, поэтому необходимо под используемое топливо подстраиваться: открывать дверцу поддувала, доводить режим топки до требуемого уровня.
  3. Как только услышали характерный гул печи, тогда можно прикрыть поддувало. Затем нужно немного подождать, пока утихнет шум и появится легкий «шепот» горючего. Это нормальное рабочее состояние буржуйки.

Необходимо следить за тем, чтобы на решетке не было пустого пространства, тогда топливо не будет сгорать быстро и отдаст максимум тепла. Если остается достаточно простора, то воздух из поддува всасывается интенсивнее, а топливо будет гореть быстрее, без отдачи тепла.

Буржуйка из газового баллона своими руками

Рассмотрим, как сделать буржуйку с газового баллона. Газовый баллон выбран в качестве заготовки для самодельной буржуйки по следующим причинам:

  1. Он представляет собой фактически готовый корпус печи, так что мастеру не придется гнуть стальной лист на вальцах или варить буржуйку из нескольких фрагментов такого листа.
  2. Газовый баллон имеет достаточно толстую стенку, поэтому печь из него получится долговечной. Тонкостенная заготовка быстро прогорела бы.
  3. Найти данное изделие можно в любом регионе, а его приобретение обойдется в сущие копейки.

Помимо баллона потребуются такие материалы:

  1. Стальной лист толщиной от 3 мм: из него вырежем варочную поверхность и кольцо под колосниковую решетку.
  2. Труба диаметром 90 – 100 мм – будущий дымоход.
  3. Стержни арматурные диаметром от 12 до 15 мм либо равнополочный уголок – материал, из которого будут вариться ножки печи и колосниковая решетка.

Если внешний вид печи имеет значение, ее можно оснастить покупными дверцами — чугунными литыми или стальными штампованными. Понадобится две дверцы – для топки и для зольной камеры.

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

  • Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
  • Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
  • Чтобы увеличить греющую поверхность используют дополнительные ребра..
  • Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение экспертаПавел КругловПечник с 25-летним стажемТакая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

  • электроды
  • отрезные круги
  • 2 газовых баллона на 50 литров
  • лист толщиной 2 мм
  • уголок на изготовление «ножек»
  • арматура диаметром 20 мм
  • прочие

Пошаговая инструкция

Схема трехходовой буржуйки

  • Делаем заготовки из метала по чертежу выше.
  • Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
  • Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
  • Изготовьте колосниковую решетку.
  • Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
  • Изготовляем дверцы. Уплотняем все места примыкания.
  • Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
  • Приварите один баллон к другому, приварите дымоход.
  • Приварите дополнительные ребра для увеличения площади нагрева.

Принцип верхнего горения Бубафоня

В таком отопителе длительность горения 1 загрузки составляет 6−10 часов. Принцип ее работы заключается в следующем:

  • Пропановый баллон устанавливается вертикально, это топливник. Сверху, через отверстия вставляется труба для подачи воздуха. Заканчивается она металлическим диском, на котором привариваются стальные полосы. Они нужны для равномерного распределения воздуха.
  • Розжиг ведется сверху. На дрова давит лист тяжелого металла, и в процессе горения они проседают.
  • Подающийся воздух регулируется заслонкой в верхней части трубы. Дым выходит из бокового отверстия, в которое врезана труба.

Несмотря на продолжительное горение, такая печь имеет существенные недостатки. К ним относятся:

  • Пока топливо не сгорит, новую загрузку оборудования сделать невозможно.
  • В топку постоянно попадает вторичный воздух, поэтому от перекрывания заслонки печь не гаснет.
  • Отопитель сильно дымит, если нет хорошей тяги.
  • Когда установлен режим медленного горения, то отопление помещения ведется слабо.
  • Пока печь войдет в свой рабочий ритм, расходуется ¼ часть топлива.

Порядок конструирования отопителя

Сборка конструкции несложная. От 50 л баллона отрезается верхняя часть, а затем проводятся следующие действия:

  • Из арматуры варится колосниковая решетка.
  • Вырезается проем и ставится дверца зольной камеры.
  • В отрезанной от баллона крышке делается отверстие.
  • К низу трубы приваривается металлический груз с рассеивателями воздуха.
  • В верхней части трубы формируется заслонка.
  • Сбоку вваривается дымоход.
  • Труба с грузом вставляется в топливник.

https://youtube.com/watch?v=XPvaERCJ9Xw

Изготовление теплового агрегата своими руками из баллона

Рачительный хозяин тщательно утепляет свой дом, стремясь сократить расходы на его отопление. Кроме того, существует ряд объектов, которые нужно обогревать периодически: мастерские, гаражи, хозяйственные постройки. Необходимо регулярно отапливать теплицы или зимние сады.

Поэтому домашние мастера постоянно разрабатывают и внедряют дополнительные тепловые агрегаты самых различных конструкций. Наиболее популярными являются изделия из газовых баллонов. Поводом к тому служит удобная форма и практически идеальные пропорции и характеристики материала.

Коэффициент полезного действия печей из баллонов достигает 85–90%, что является очень высоким показателем в сравнении с самодельными печами других форм. Округлая форма идеально подходит для интенсивного пиролиза топлива и позволяет устраивать отверстия для выхода дыма и подачи кислорода в зону горения с наименьшими затратами.

Простая и эффективная печь из газового баллона прослужит долго

Как улучшить теплоотдачу

Перед тем, как сделать буржуйку из газового баллона на отработке или дровах, стоит разобраться, как увеличить ее эффективность. Этот момент лучше изучить заранее, так как за счет его можно существенно улучшить обогрев и уменьшить расход топлива:

  1. Сваривание двух баллонов. К вертикальной топке приваривают горизонтальную часть, за счет чего увеличивается площадь теплоотдачи.
  2. Добавление изгибов в дымоход. За счет этого горячий воздух уходит намного медленнее, что повышает эффективность обогрева. Главное – подобрать такое количество изгибов, чтобы не ухудшить тягу.
  3. Можно разобраться, как сделать буржуйку длительного горения из газового баллона. Она отличается наличием камеры дожига, за счет чего расход дров уменьшается, а эффективность увеличивает. Но конструкция намного сложнее.
  4. Часто к краям приваривают трубы или П-образный профиль, что позволяет увеличить теплоотдачу.
  5. Еще один вариант – установка каркаса из сетки и заполнение пространства вокруг печки камнями.

Есть и другие варианты – сооружение каркаса из металла, который приваривают снаружи баллона. А проще всего отделать поверхность стены, около которой стоит буржуйка жестью или отражающим материалом, чтобы направлять тепло в помещение.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
