Печь с котлом водяного отопления своими руками: печной котел в кирпичную печь для отопления дома

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Установка котла для кирпичной печи

https://youtube.com/watch?v=f2kPfaiW3A4

https://youtube.com/watch?v=j-NSSzNJ_wU

Принцип работы

Особенность работы горизонтальных и вертикальных конструкций заключается в том, что при сжигании топлива происходит нагрев воздуха, который поднимаясь, выводится через дымоход. При этом, в процессе передачи тепла, от нагретого воздуха, в теплообменнике происходит нагрев холодной воды.

Также, имеется ещё один вид теплогенератора, в виде шахтного котла. Данная конструкция отличается от остальных вертикальным расположением загрузочной камеры большого размера. При этом, топливо горит внизу шахты, а горячий воздух и дым выходят через вторую камеру, где располагается теплообменник.

Что требуется

Сначала стоит определиться с размерами будущего твердотопливного котла и подобрать наиболее подходящую конструкцию. Конечно, зная все аспекты постройки кирпичных теплогенераторов можно всё спроектировать и построить самостоятельно.

Однако, при отсутствии должных знаний, лучше стоит внимательно ознакомиться и подобрать вариант из представленных в сети Интернет.

При желании можно купить в специализированном магазине готовый теплообменник, тогда можно будет обойтись без сварочных работ.

Материалы

Итак, из материалов для постройки твердотопливного котла из кирпича потребуется:

Цемент и арматура для фундамента. Если планируется кирпичный фундамент, тогда потребуется дополнительное количество боя кирпича и гальки.
Шамотный кирпич и раствор для кладки печи.
Трубы и листовой металл для теплообменника.
Дверцы и колосниковая решётка.
Водный насос.
Устройство для нагрева воды.

Также потребуются такие инструменты как:

Аппарат для сварки.
Болгарка, газовый резак, электродрель.
Маркер, которым будет проводиться разметка листового металла.
Уровень, плоскогубцы и рулетка.

Кроме этого не стоит забывать и про средства индивидуальной защиты в виде перчаток, очков и маски, чтобы обезопасить себя во время работы.

Подготовка теплообменника

Чтобы построить котёл из кирпича своими руками, сначала нужно подготовить теплообменник, чтобы можно было снять с него размеры для топочной камеры. То есть, придётся либо покупать уже готовый теплообменник, либо самостоятельно его конструировать.

Например, решив сделать теплообменник горизонтального типа из труб, потребуется:

Сначала заготовить отрезки труб требуемого размера.
Далее в угловых стойках из прямоугольной трубы вырезаются отверстия, при помощи которых будет производиться стыковка поперечных труб. Отверстия делаются диаметром 50 мм на грани 60 мм. В общей сложности в каждой стойке получается по 4 отверстия. В передней стенке делается ещё 2 отверстия. Одно делается снизу и требуется для обратки. Второе сверху для отвода горячей воды.
После этого нужно приварить стойки к поперечным трубам под углом 90 градусов.
Также приваривается подводная и отводная трубы, а затем завариваются торцы прямоугольных труб.

Также горизонтальный теплообменник можно сделать из стали и труб. Принцип выполнения всей работы аналогичен вышеописанному варианту, за исключением того, что в этом случае угловые стойки, а также продольные трубы будут заменены на пустотелые стенки.

Теплообменник вертикального типа предусматривает не только возможность отдачи тепла помещению, но ещё на нём можно установить плиту с одной конфоркой. От её наличия или отсутствия будет зависеть расположение дымовой трубы.

Особенности кирпичных печей

Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.

Чем хорош такой вариант

Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.

Принцип нагрева регистров.

На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами. Схема печи с котлом отопления

Схема печи с котлом отопления.

Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.

Изъяны системы

Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.

Схема отопления от камина.

Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.

Дата: 25 сентября 2021

Правила безопасности

Главное правило — не закрывать вьюшку печи раньше времени. Котёл Кузнецова работает по принципу газовой вьюшки — холодные газы с горячими не смешиваются, поэтому печка остывает не сильно. Если же закрыть вьюшку раньше времени, в помещение может попасть угарный газ, вызывающий отравление

Котёл особенно боится перетапливания — кипящий теплоноситель разорвёт теплообменник. Поэтому при сильных морозах, если мощности недостаточно, прибегайте к дополнительному обогреву помещения электрообогревателями.

При установке в систему отопления водяного насоса, повышается эффективность работы.

При топке некоторые части печи сильно нагреваются. Не подпускайте маленьких детей к дверцам, не поручайте подросткам обогрев дома.

Во время топки держите дверцу либо закрытой, либо чуть приоткрытой, т. к. вылетевший уголёк может привести к пожару.

Перед печкой организовывается «фартук» из керамической плитки или листа железа.

Сажа удаляется два раза в отопительный сезон. Накопление её в дымоходе может привести к пожару.

Кирпичная печь — отличный вариант отопления дома. Правила безопасного использования просты и понятны на интуитивном уровне.

Кладка котла (теплообменника)

Топка печки должна вмещать котел и по объему позволять делать одновременно несколько закладок дров.

Шаг 1. Поставьте бак на верхний ряд кирпичей. Отрегулируйте его положение с таким расчетом, чтобы пришлось подрезать минимальное количество кирпичей. Если вы сделали теплообменник плоским в виде буквы П, то постарайтесь его разместить в максимальной близости к внешним стенкам. Одновременно посмотрите на положение входных/выходных патрубков, их длина должна быть примерно на 5÷10 см больше толщины топки. Не делайте плоский теплообменник с верхней нагревающейся поверхностью, это намного усложнит процесс нагрева каменки до высоких температур. Ее придется делать в дымоходе, а достичь большой температуры нагрева в этом месте довольно трудно. Кроме того, ограничивается объем камней, что непременно уменьшит скорость нагрева парной и длительность поддержания необходимой температуры.

Внутри шамотного ядра установлен теплообменник

Шаг 2. Начинайте обкладывать котел кирпичами. Для плоского котла можно использовать обыкновенные красные кирпичи, температура нагрева стен будет минимальной. Для трубчатых теплообменников лучше использовать по периметру топки огнеупорный материал. Мы уже упоминали одно из важных преимуществ котлов такого типа – внешние поверхности печки могут сильно нагреваться. Это значит, что боковины топки следует защищать от теплового разрушения.

Шаг 3. Через два ряда начинайте оставлять отверстие под дверку топки, размеры стандартные или отрегулируйте самостоятельно. Переднюю стенку топки следует делать также и шамотного кирпича.

Шаг 4. Если печка большая, то делайте каналы для очистки и закрывайте их дверцами, для небольших конструкций это необязательно. Периодическую очистку можно без проблем сделать через монтажное место установки каменки. Убираются камни, вынимается металлическая плита, на которой они лежали, и открывается доступ для полного удаления из печки сажи.

Шаг 5. Кладите ряды кирпичей по высоте котла, постоянно проверяйте уровнем их положение. Если вы правильно делаете перевязку и соблюдаете пространственное положение кирпичей, то швы между ними будут постоянно одинаковыми по толщине. На уровне дверки топки нужно положить металлическую полоску для закрытия кирпичами ее верхней части.

Шаг 6. Начинайте подготовку к установке каменки. Располагаться каменка может на толстом (примерно 4÷5 мм) стальном листе, размеры должны отвечать размерам топки с установленным в ней теплообменником. Если трудно достать такой металл, то можно приобрести в магазине варочную чугунную плиту с комплектом колец для закрытия отверстий.

Кирпичи не должны выступать более одной трети длины, только в таком положении их можно надежно зафиксировать следующим рядами. Не получается так? Тогда используйте металлические пластины или прутки, вмуровывайте их в шов и кладите на них часть выступающих кирпичей. Во время кладки боковых поверхностей топки делайте отверстия под трубы теплообменника.

Перекрытие

Шаг 7. Начинайте класть дымоход. Место его расположения должно определяться перед началом кладки печи. Размеры внутреннего прохода обязаны обеспечивать постоянную и достаточную тягу.

Труба и ее части

Порядовка выдры и распушки дымовой трубы сечением 270х140 мм

Выбор длины дымовой трубы

В дымоходе следует обязательно поставить шибер. При желании можно не делать весь дымоход из кирпича, а после шибера установить металлическую трубу.

Видео – Проект кирпичной печи для бани + порядовка

Особенности дровяного котла отопления с водяным контуром

Правильный котёл обладает следующими характеристиками:

Безопасность. Стенки и дверца котла не должны нагреваться выше 150 °C.
Лёгкость эксплуатации. В конструкции котла не допускается «заумных» систем, большого количества задвижек.
Долговечность. Печь должна служить без ремонтов длительное время.
Управляемость. Интенсивность пламени регулируется не только количеством дров.
Эффективность. По максимуму использовать тепло от сгорания топлива.

Для того, чтобы построить котёл есть два пути — постройка нового или встраивание теплообменника в уже имеющуюся печь.

Кирпичная печь-котёл состоит из:

Топливника — в нём сжигаются дрова, которые греют теплоноситель.
Теплообменника — где циркулирует теплоноситель, который отдаёт жар из камеры сгорания к батареям.
Дымовых каналов — они служат для удаления продуктов горения.
Фурнитуры — дверцы, поддувало, колосниковая решётка, шиберы или вьюшки.

В практике встречаются различные виды организации твердотопливных печей-котлов.

Топливник, вокруг которого смонтирован теплообменник. Продукты горения уходят прямо в трубу. Преимущества этой схемы — простота и дешевизна. Сложить такой котёл сможет человек, не обладающий навыками каменщика. Температура теплоносителя быстро набирается и падает в зависимости от интенсивности пламени, поэтому возле котла приходится постоянно дежурить.
Теплообменник также смонтирован в топку котла, но продукты горения двигаются дальше по дымовым каналам. Этот прибор работает не только как котёл, но и как обычная отопительная дровяная печь. Это повышает КПД.
Топливник и теплообменник в печи разделены. Теплообменник находится на пути движения горячих газов, и эффективно забирает у них температуру. Эта схема воплощена в колпаковых печах. И.В. Кузнецов развил теорию «горячего ядра», размещение теплообменника в этой точке повышает КПД котла.

Как сделать печь с водяным контуром самостоятельно

Кирпичную печь с водяным контуром можно сложить своими руками. В качестве примера можно предложить конструкцию площадью 1×1,15 м, высотой 2,4 м. Такая печь может развить в номинальном режиме мощность до 5,7 кВт, а при усиленной топке — до 17 кВт. Она способна отопить дом площадью до 190 м².

Материалы и инструмент

Для самостоятельного изготовления надо заранее позаботиться о материале:

красный кирпич — 720-730 шт;
шамотный кирпич типа ША-8 — 70-75 шт;
дверца для топки21×25 см;
дверца поддува14×25 см;
дверца для чистки14×14 см (7 штук);
2 колосниковые решетки25×30 см;
чугунная плита71×41 см;
листовая сталь для водного контура толщиной 4-5 мм;
задвижки размерами 13×25 и 13×13 см;
стальная полоса 50×5 мм длиной 0,4 м и две полосы длиной 1 м;
стальной уголок 50×50 мм длиной 2 м (2 штуки);
лист стальной для установки перед топкой размером 1×0,5 м.

Инструмент:

болгарка;
электродрель;
мастерок;
кельма;
шпатель;
терка;
полутерок;
правило;
киянка;
молоток;
напильник;
стамеска;
ножовка по металлу;
отвес;
строительный уровень;
металлическая линейка;
рулетка.

Чертежи и схемы

Перед началом работ необходимо разработать проект печи, чертежи с деталировкой, схему послойной укладки кирпича. Отдельно составляется проект печного теплообменника, для рассматриваемого примера он показан на чертеже. Общий вид со всех сторон предлагаемой печи показан на фото.

Пошаговая инструкция

Возведение отопительной печи осуществляется в следующем порядке:

Заливка фундамента с армированием стальными стержнями, уложенными в виде решетки. Уровень фундамента опускается на 4-6 см ниже уровня напольного покрытия.
Укладывается 2 слоя красного кирпича на цементно-песчаный раствор. Основная задача — обеспечение идеальной горизонтальной поверхности.
Последующие ряды кирпича ложатся на глиняный раствор, в соответствии с послойной схеме укладки. Толщина шва составляет 3-4 мм.
Поверх 2-го ряда начинается формирование зольной камеры, а на лицевой стороне — проема для дверцы. Под этот элемент отводится 3 ряда кирпичей.
Начиная с 4 ряда, обустраивается топливная камера из шамотного кирпича. Для монтажа колесниковой решетки в кирпичах вытачиваются пазы. Внизу топливной камеры крепится основание теплообменника.
На 5-м ряду устанавливаются дверцы для чистки.
В 6-м ряду формируется горизонтальный канал для увеличения печной тяги. На этом же ряду закрепляется топочная дверца, которая перекрывается 8-ым рядом.
В 9-м ряду отводится труба от теплообменника.
Начиная с 10-го ряда, производится изменение пространства внутри печи за счет укладки кирпичей вдоль и поперек.
Чугунная плита монтируется поверх 11-го ряда кирпичей, а с 12-го по 17-ый ряд формируется варочная камера. Перекрытие ее осуществляется стальными полосами.
С 20-го по 30-ый ряд — формирование каналов дымохода. Для его чистки на 21-ом ряду устанавливаются специальные дверцы. На 23-ем ряду дымоход разделяется на 4 канала.
Перекрытие печи монтируется на 33-м, а завершается на следующем ряду кирпичей.
Кладка печи завершается на 35-ом ряду.

При установке печи следует учитывать некоторые особенности:

Под дверцу и сверху нее прокладывается полотно из асбеста. Сбоку закрепляются отрезки стальной проволоки длиной не менее 35 см, концы которой входят между кирпичами.
Топочная камера обязательно выкладывается шамотным, огнестойким кирпичом.
При формировании варочной камеры под плитой оставляются зазоры для компенсации теплового расширения металла.
При установке теплообменника, между ним и кирпичной кладкой должен оставаться зазор не менее 5 мм. Зазор 6-8 мм оставляется в отверстиях, где выводятся трубы.
Очистные дверцы дымохода устанавливаются так, чтобы была возможность доступа к любой его части.
Дымоход можно выложить из кирпича или установить готовую, покупную конструкцию (обычно в виде сэндвич-трубы).

Собственную отопительную систему в частном или загородном доме можно соорудить на базе печи с водяным контуром. Такую печь можно собрать своими руками при наличии навыков каменщика. Самый простой вариант — просто установить уже готовую металлическую печь. При соблюдении всех рекомендаций система позволит отопить дом даже площадью более 150 м².

Алгоритм действий: пошаговая инструкция

Чтобы печь с котлом водяного отопления обеспечивала максимальную теплоотдачу, необходимо правильно ее сконструировать: соблюдать порядовку кладки и учитывать технологии печного строительства.

Фундамент

Тип и толщина основания определяются габаритами теплогенератора. Для классических русских печей требуются массивные ленточные постаменты. Для небольших систем подойдет бетонная подушка на 10-15 см. В некоторых случаях ее можно закрепить на каркасе из арматуры.

Кирпич

Для внешних стен используется огнеупорный керамический кирпич. Фундамент можно соорудить из бывшего в употреблении материала. При этом лучше выполнить футеровку внутренних покрытий топки шамотным камнем. Фасад отделать облицовочным кирпичом.

Кирпич используется для установки внешних стен.

Раствор

Кладочную смесь готовят по классической схеме: песок с глиной заливают водой и размешивают с цементом до получения однородной консистенции. Также можно приобрести готовый раствор со специальными примесями.

Кладка

Для прочного фундамента важно сформировать качественную обвязку швов. Они не должны совпадать, т

к. это повлияет на прочность конструкции.

Лучше сложить швы нижней секции по центру кирпичей следующего ряда.

Требования пожарной безопасности к печному обогреву дома

Печное отопление в деревянном доме устанавливается в согласии со строительными нормами, изложенными в СНиП 41-01-2003. На печки распространяются правила пожарной безопасности, предусматривающие необходимость проведения мероприятий по предотвращению возникновения пожара.

Отдельной графой стоит экологическое законодательство в отношении печного отопления, ограничивающее применение теплогенераторов в условиях городской черты. В частности, для подключения печки, кроме соответствия пожарным требованиям, здание должно иметь соответствующую этажность (не выше 5 этажей), наличие специального вентканала для отведения дыма.

В 1-2 этажных постройках, высота трубы относительно крыши дома должна быть не менее 0,5 м. В густозаселенных районах города, возвышение дымохода над зданием рассчитывают отдельно, в зависимости от расположения соседних построек.

Как обезопасить потолок и перекрытия

Противопожарная защита направлена на предотвращение случайного возгорания, вызванного особенностями эксплуатации (сильным нагревом корпуса и дымовой трубы) печного твердотопливного оборудования.

Мероприятия затрагивают проведение следующих работ:

При горении, внутри топочной камеры дым разогревается до 450-550°С. Кратковременное возгорание сажи доводит температуру до 1200°С. Поверхность дымовой трубы сильно нагревается. Производители не рекомендуют подключать к печам оцинкованный и гофрированный стальной дымоход. Оптимальный выбор – сэндвич-труба или керамика .

При печном отоплении в одноэтажных деревянных домах устанавливают специальную проходку. Потолок в месте над печью, защищают металлической вставкой. Проходка выполняется из негорючего базальтового утеплителя. На оголовок дымовой трубы устанавливают искрогаситель.

В месте прохождения дымовой трубы в чердачном помещении, стропильную систему обрабатывают антипиринами. Дымоход окутывают термоизоляционным материалом. Правильно проходить перекрытия печной трубой, предусматривая противопожарные разрывы. Минимальное расстояние между поверхностью дымохода и перекрытием не менее 25 см. Разрыв заполняют базальтовой ватой.

Правила эксплуатации печного оборудования указывают на необходимость ежегодного осмотра и обслуживания системы дымоудаления. Кирпичную кладку проверяют на предмет трещин, трубы на наличие разгерметизации. Нарушения исправляют.

Меры по защите стен вокруг печи

Противопожарные мероприятия затрагивают необходимость установки защиты стен вокруг установленного печного оборудования. От печки до ближайших поверхностей оставляют разрыв в 1,25 м, в сторону открывающейся топки не менее 1,1 м.

Расстояние до стен можно уменьшить после проведения следующих работ:

Поверхность деревянной стены закрывают базальтовым утеплителем. Для этой цели применяют базальтовую вату толщиной 5 см.
Утеплитель обшивают металлическим листом.

После проведения работ, разрыв между корпусом печи и стенами сокращают до 0,5 м.

Существующие требования к печному отоплению частного дома предписывают необходимость защиты стен вокруг дымовой трубы. Часто, расстояние между дымоходом и горючей поверхностью не более 25 см, что связано с особенностями монтажа. Защиту выполняют также, как и изоляцию стен, окружающих печной котел.

e71adf3b3dacca916e8f1fe3a6f21dc2.jpe

В требованиях пожарной безопасности к печному отоплению в жилом доме указывается на необходимость регулярной проверки состояния устройства инспектором МЧС и печником. Аудит состояния позволит выявить потенциально опасные дефекты и своевременно устранить их.

Что лучше для загородного дома – печное или котельное отопление

Современные нормы отопления предъявляют идентичные требования, как к печам, так и твердотопливным котлам. Правила эксплуатации и безопасности, принципы работы и обогрева одинаковые.

Теплоэффективность котлов несколько выше чем у печей, но и стоят они дороже. Отзывы владельцев и сравнение эксплуатационных характеристик ясно указывают на следующее.

Для полноценного водяного обогрева отапливаемого дома, лучше выбрать твердотопливный котел. В непостоянно отапливаемые здания, лучше ставить печное оборудование, работающее по принципу конвекционного обогрева.

Расчет мощности и температуры тёплого водяного пола

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Установка водяного контура в дымоход

Теплообменник водяного контура имеет сложную конструкцию. Один из вариантов его размещения — встраивание в дымоход. Печь можно изначально строить со змеевиком, или вмонтировать его в уже готовую конструкцию.

Особенности

Этот способ позволяет использовать тепло, которое быстро и практически бесполезно улетает в трубу. При этом:

Решение о установке такого вида контура принимается на этапе проектирования печи. Встроить теплообменник в дымоход уже запущенной в эксплуатацию печи фактически невозможно.
Тепло не отбирается у печи, топка раскаляется по максимуму.
Степень нагрева теплоносителя регулируется длинной змеевика. Для большого дома — большой змеевик.
Срок службы встроенного в дымовой канал змеевика значительно дольше, так как отсутствует контакт с огнем.
Требует печи с довольно объемным и сложным дымоходом, что приводит к увеличению размера печи.

Котел в виде бака в дымоход обычно не ставят, предпочитают теплообменник в виде змеевика. Его изготавливают из толстостенных труб (3–5 мм), без швов или с двойной их проваркой. Входная труба расположена в верхней части конструкции, обратка — чаще всего внизу. Трубы свариваются фасками, а не встык. Минимальный промежуток между коленями — 5 см. Сечение труб — от 4 см, чтобы вода не закипала. Более тонкие трубы можно использовать лишь при условии постоянного использования циркуляционного насоса.

В уже готовую печку можно встроить регистр, лишь полностью разобрав дымоход. Для облегчения последующей сборки необходимо заранее зарисовать схему кладки.

Монтаж с порядовкой

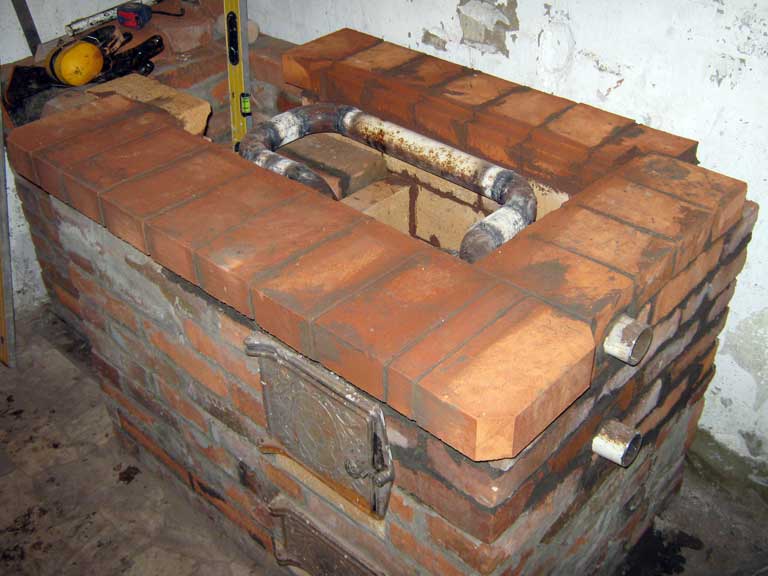

Работу начинают с укладки сплошного основания и второго ряда кирпича, формируя все отделы печи: топку и дымовой канал. Змеевик размещают в дымоходе на самом начальном этапе строительства, устанавливая на кирпичные выступы. Недопустимо соприкосновение регистра со стенкой канала, минимальная щель — 2 см. Далее:

в третьем ряду монтируют дверку поддувала;
четвертом — проверяют ровность стен с помощью отвеса;
пятом — кладут зольник, ставят колосники и начинают выполнять футеровку топки шамотным кирпичом;
шестом — закрепляют дверцу поддувала;
седьмом — дверцу топки;
с восьмого по шестнадцатый ряд выкладывают в высоту наружные стенки, топку, дымоход;
в семнадцатом окончательно закрепляют змеевик, строго соблюдая вертикаль;
в девятнадцатом накрывают змеевик металлической плитой;
в последующих рядах делают перекрытие печи, оставляя проем с дверкой для чистки теплообменника.

Как сделать печь с котлом водяного отопления своими руками
