Значение слова «вентиль». Что такое вентиль водопроводный Устройство, чертеж и схема подключения

Классификация запорных устройств

Чтобы подобрать нужный вид аппаратуры для трубопровода, следует ознакомиться со всеми возможными вариантами и, учитывая ваши потребности и свойства каждого из них, выбрать оптимальный.

Итак, вентили классифицируются сразу по нескольким параметрам:

1. Материал, из которого они изготовлены.

Латунный. Это устройства, изготовленные из сплава на основе меди с добавлением цинка. Такое оборудование отличается прочностью и долговечностью, так как не подвержено деструктивным процессам вследствие развития коррозии.

Вентили изготавливаются из самых разных металлов — чугуна, латуни и стали

Латунный вентиль в основном используется как арматура для трубопроводов холодного водоснабжения, так как предусмотренная максимальная температура рабочей среды составляет 70 градусов.

Чугунный. Надежные и прочные, такие приборы применяются для запирания и регулирования воды, газообразных веществ (в основном это пар). Такой муфтовый вентиль способен функционировать с рабочей средой, нагретой до температуры в 225 градусов.

Стальной. Их изготавливают и углеродистой стали, они не боятся коррозии и высоких температур.

2. Функции, которые они выполняют.

запорный: перекрывает и открывает движение рабочей среды;
регулирующий: регулирует силу напора рабочей среды;
запорно-регулирующий: выполняет обе функции, описанные выше.

3. По типу соединения с трубопроводом.

Фланцевые. Их используют зачастую для водопроводов промышленного масштаба. Для бытовых объемов больше подойдут муфтовые вентили. Такой тип вентилей укомплектован муфтой – соединительным элементом с резьбой.

Игольчатые. Их особенность состоит в конусном типе золотника. Такое оборудование используют в том случае, если нужен большой диаметр условного прохода.

Фланцевое соединение вентиля с трубами считается более надежным, нежели резьбовое

Правила монтажа и эксплуатации прибора

При полной смене или прокладке нового трубопровода необходимо предусмотреть наличие резьб на трубах в местах подключения арматуры.

Необходимые инструменты и материалы

Для выполнения работ Вам понадобятся:

сам вентиль;
если кран штуцерный, может понадобиться накидная гайка-«американка»;
лента ФУМ;
два разводных ключа, возможно, один из них – газовый;
при необходимости нарезания резьбы – понадобится плашка соответствующего диаметра и плашкодержатель;
болгарка с отрезным диском при необходимости резать трубы, возможно и применение ножовки по металлу.

Схема подключения

Монтаж муфтового вентиля имеет два варианта: установка в трубу в качестве запорной арматуры и установка в точку водоразбора. Технология монтажа по разным вариантам немного отличается.

Ход работ

Перед началом работ необходимо перекрыть подачу воды в систему.

Если происходит смена арматуры, сначала необходимо ее демонтировать.

Если вентиль врезают в новом месте в качестве запорного для части системы, необходимо вырезать кусок трубы и с помощью плашки нарезать резьбу, При резке трубы болгаркой не забудьте надеть защитные очки.

Затем обматывают резьбы лентой ФУМ. Накручивают накидную гайку на вентиль (не забыв про ФУМ!), затем накручивают сборную деталь на резьбу на трубопроводе. С помощью накидной гайки герметизируют соединение со вторым патрубком трубопровода.

Установка крана-вентиля на точку водоразбора еще проще: герметизировать лентой ФУМ резьбу и вкрутить или накрутить вентиль. В этом случае нежелательно использовать штуцерную модель, ее крепление с помощью накидной гайки не так надежно при постоянных переменных нагрузках при откручивании-закручивании крана и чаще возникает капель на стыке.

Особенности монтажа клапана в пластиковую трубу: к концам трубы привариваются МРН или МРВ в зависимости от типа клапана, затем монтаж происходит так же, как и при врезке в стальные трубы.

Наше видео поможет Вам увидеть все тонкости монтажа клапана.

Конструкция водного вентиля

Все вентили изготавливаются двух типов: клапанные и шаровые. Клапанные устройства представляют собой конструкцию всем привычного запорного механизма, которые находятся в каждой ванной и устанавливаются для перекрытия воды.

Данные механизмы довольно удобны, они могут проводить даже воду с повышенным содержанием хлора, а ремонт их состоит лишь в замене уплотнителей.

Изготавливаются эти вентили из латуни, они довольно прочные и легкие, имеют небольшие размеры, потому при монтаже почти не требуют наличия свободной площади.

Стальные устройства, в отличие от латунных, различаются внешним видом, вместо ручки у них находится удобное колесо, проворачивая которое можно отрегулировать давление или прекращать напор воды.

Эти механизмы также отличаются от латунных, чугунных и бронзовых условным давлением и диапазоном рабочих температур.

Стальные вентили используются в разных условиях, они довольно долговечные, надежные и прочные. Изготавливают их из нержавеющей нелегированной или легированной стали, имеют фланцевую конструкцию.

При установке в трубопровод приваривают входной и выходной патрубки, это обеспечивает полное отсутствие протечек.

Особенность стальных вентилей такая:

возможность эксплуатации в любом положении;
простое устройство конструкции, что значительно облегчает ремонт;
возможность работы при повышенных температурах и давлении.

Водопроводный вентиль из нержавеющей стали устанавливается на водопроводах, в которых нужны антикоррозийные качества, как правило, это водопроводы больших производственных помещений, где рабочие характеристики очень агрессивные.

Диаметр водопроводов, на которых устанавливаются эти механизмы, как правило, составляет 100–300 миллиметров, температура воды может быть до 4500 градусов, а давление – до 2.5 килограммов на 1 см. квадратный.

Этот механизм идет в комплекте со специальным седлом, запорный элемент имеет хвостовик и ходовую втулку, непосредственно запорный механизм надет на шпиндель, который можно крутить вручную или с помощью электрического и гидравлического приводов.

Само устройство может быть разным:

прямоточное при невозможности делать давление меньше;
угловое для фиксации двух перпендикулярных участков;
проходное для ровных участков;
смесительное для получения необходимой температуры, разжижения основной среды, концентрации, поддержки качества и так далее.

Эти водопроводные вентили имеют малый вес и размеры, уплотнители могут устанавливаться в любом положении, они легко крепятся, имеют великолепную защиту от протечек.

Эти устройства, которые имеют довольно большою массу, тем не менее обладают следующими явными преимуществами:

установка отличается предельной легкостью – нужно лишь иметь самые простые инструменты;
они довольно надежны, выдерживают повышенное давление воды, устойчивы к деформациям;
невысокая стоимость;
продолжительное время службы, довольно простое обслуживание, вероятность выхода из строя сведена к минимуму.

Классификация соединения

В зависимости от способа соединения с трубопроводом арматура подразделяется на:

фланцевую — выполняется с помощью метизных деталей (фланцев) и болтовой стяжки. При таком способе соединения возможна неоднократная сборка и разборка этих мест для проведения ремонта или техобслуживания;
муфтовую — применяются муфты с внутренней резьбой или гладкие под приварку. Такой способ соединения используют для систем трубопроводов из любых материалов с давлением среды не выше 16 атм;
цапковую — арматура для стыковки с трубами имеет специальные патрубки с наружной резьбой;
штуцерную — применяется для устройств сверхмалых и малых диаметров. Представляет собой резьбовую пару — присоединительные патрубки с наружной резьбой и накидные гайки, с помощью которой изделие притягивается к трубопроводу. Уплотняется данный вид соединения с помощью прокладки или раструбным способом, когда штуцер изготовлен с конусом на конце, а труба плотно на нём обжимается;
под приварку — элементы стыкуются с помощью сварки в раструб или встык. Данный способ обеспечивает максимальную герметичность соединений и применяется для сооружения трубопроводов, транспортирующих опасные среды.

Монтаж

Фланцевая трубопроводная арматура устанавливается в такой последовательности:

Поверхности вентиля и трубы очищают от грязи, ржавчины, окалины.
Осматривают фланцы на наличие повреждений и дефектов, при необходимости ремонтируют или меняют на новый.
Удаляют заусенцы с резьбовых частей.
Смазывают фланцы в местах контактов.
Устанавливают уплотнитель в паз на трубе или корпусе вентиля с выравниванием положения.
Проверяют соосность в соответствии с ASME B31.3.
Стыкуют вентиль с трубой, регулируют положение гаек, чтобы резьба выступала за фланец на 3–5 витка.
Затягивают последовательно диаметрально противоположные гайки по всему диаметру фланца на 2–3 витка до полной фиксации.
Монтируют трубу аналогичным способом к вентилю с другой стороны.

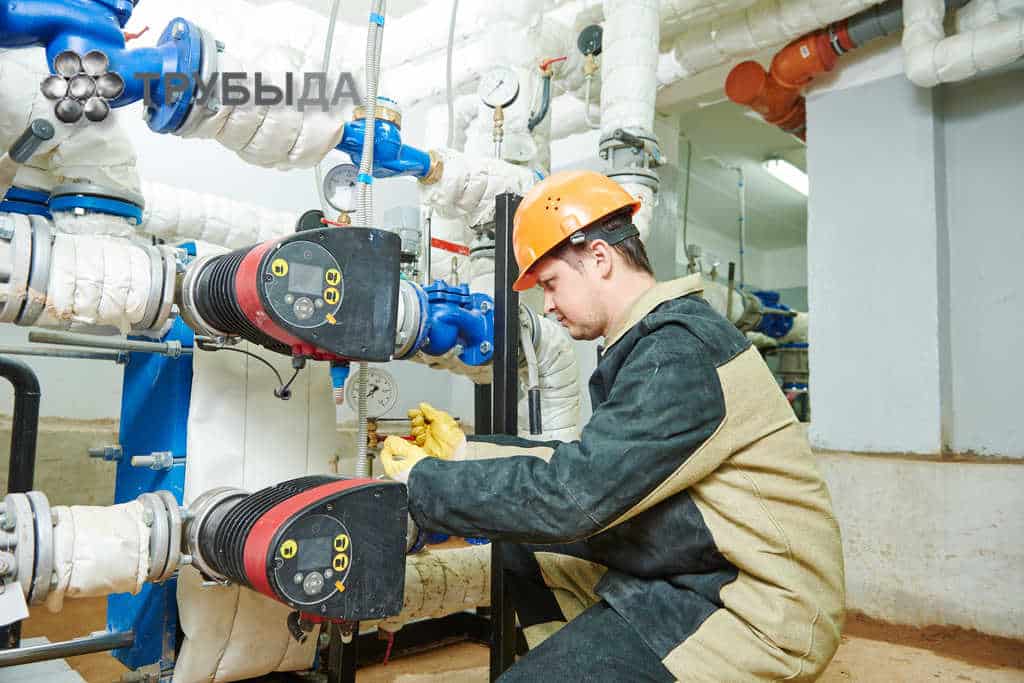

Монтаж арматуры

Запорные элементы. Принципы и устройство

Водопроводные краны выпускаются с разной конфигурацией запорного элемента: шаровая, клапанная, пробковая и клиновая конструкция.

Шаровый вентиль

Шаровой называется арматура, запорный орган которой имеет сферическую поверхность.

Её конструкция состоит из следующих элементов:

корпуса. Он может быть выполнен в цельносварном или разборном варианте. Вентили с цельным корпусом меньше весят, дешевле, но не подлежат ремонту. Разборные изделия имеют более сложную конструкцию, дороже стоят, но могут ремонтироваться;
запора в форме металлического шара. Имеет проходное отверстие сечением, меньшим или равным номинальному диаметру вентиля, может быть плавающим или фиксированным;
подвижного шпинделя, осуществляющего поворот запирающей детали;
ручки съёмного типа;
торцевых фторопластовых колец, обеспечивающих герметичность соединения корпуса и полированного шара.

Шаровый затвор имеет сквозное отверстие, ось которого параллельна направлению транспортируемой жидкости. Шток жёстко закреплён, и вместе с шаром образует вращающуюся ось, которая при закрытии клапана находится в перпендикулярном положении относительно направления движения водного потока. При повороте штока на 90º оси отверстия шара и потока воды совпадают и происходит подача воды.

Клапанный

В состав запорного узла клапанного вентиля входит резьбовой шток и поршень(клапан). Сечение поршня соответствует диаметру пропускного отверстия в корпусе изделия. При изменении положения клапана происходит его ввинчивание в посадочную гайку, и как следствие перекрытие потока движущейся среды.

Клиновой

Клиновым называется вентиль для воды, подвижная деталь затвора которого имеет форму сужающейся к концу пластины(клина).

При повороте ручки в положение «закрыто», клин плотно прижимается к седлу в горизонтальных плоскостях параллельных направлению потока, который в этот момент вынужден дважды изгибаться под прямым углом.

Пробковый

У пробкового вентиля перекрытие потока осуществляется пробкой в форме конуса, прикреплённой к штоку. Под воздействием рукоятки опускается шток и пробка входит в проходное отверстие, плотно его перекрывая.

Червячный

Прокладка из эластомера плотно прижимается к седлу под воздействием механизма червячного типа, который приводится в действие с помощью ручки — маховика.

Керамический

Внутри корпуса такого вентиля расположены две пластины с отверстиями продолговатой формы. Одна из них зафиксирована неподвижно в полости корпуса, другая прикреплена к шпинделю. При повороте ручки происходит смещение подвижной пластины до тех пор, пока их отверстия не совпадут и откроется проход для движения потока воды.

Вентили с электрическим приводом

Запорная арматура, оснащённая электроприводом, устанавливается в основном на магистральных трубопроводах большого диаметра.

Они управляются в автоматическом режиме дистанционно, могут также настраиваться на ручное управление с помощью штурвала. Электропривод состоит из двух основных узлов — двигателя и редуктора, для удалённого контроля оснащается указателями и датчиками положения запорного органа, для предупреждения перегрузок — специальными ограничителями. Для крепления к вентилю применяется фланцевый или муфтовый тип соединения.

Виды водопроводных шаровых кранов

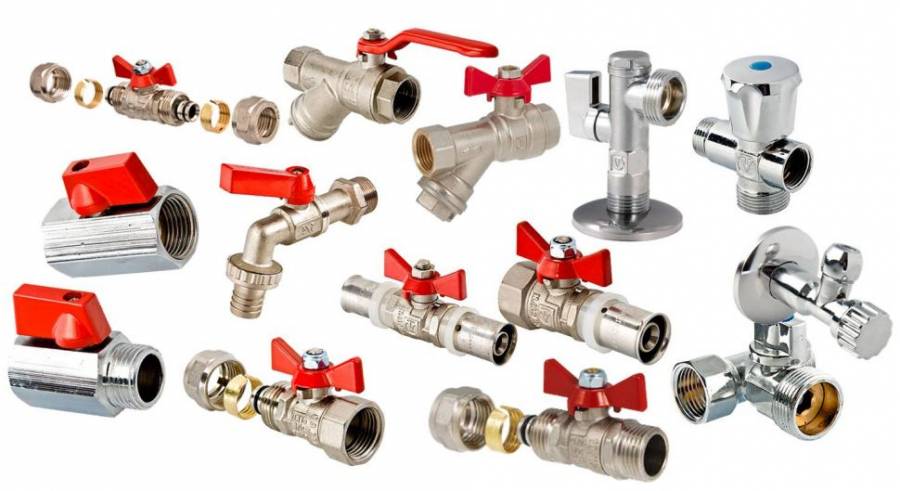

Производители предлагают большое разнообразие запорных, регулирующих и смесительных кранов.

По конфигурации корпуса запорные изделия делят на:

прямые;
угловые;
тройники.

Прямые являются самыми популярными в домашнем использовании. Угловые устанавливают в местах, где следует изменить направление потока и предусмотреть его регулирование. Такая надобность в водопроводных коммуникациях возникает при подключении посудомоечной или стиральной машины. В отопительных системах при подключении радиатора к входной трубе. Тройники устанавливают в месте, где требуется отсечь один из потоков или перенаправить поток.

По типу корпуса различают:

с цельным корпусом – их нельзя починить в случае поломки;
с разборным корпусом – ремонтируемые.

Для домашнего водопровода, если только хозяин не профессиональный сантехник, приобретают цельные краны. Они дешевле. В случае поломки их меняют.

Рекомендуем ознакомиться: Принцип действия и варианты настройки балансировочного клапана

Изделия с подвижным шаром ограничены диаметром в 20 мм. Шар в запорном механизме имеет возможность свободно двигаться. Это обеспечивает дополнительную герметизацию, поскольку шар прижимает к прокладочному материалу сам поток.

По проходимости шаровые краны делят на:

Полнопроходные – пропускная способность соответствует трубопроводу.
Редуцированные – пропускная способность уменьшена за счет меньшего диаметра отверстия в запорном механизме. Такие краны ставят на отопительные коммуникации под давлением, для смягчения гидроудара.

По способу соединения с трубой различают:

Резьбовые. Резьба может быть с обеих сторон одинаковой (наружной, внутренней). Или разной, когда с одной стороны наружная, а с другой внутренняя.
Комбинированные – с одной стороны резьба (любая), с другой штуцер.
Предназначенные для сварного соединения. Такие в домашней водопроводной системе используют редко.
Фланцевые – имеют на концах фланцы, являются магистральным вариантом запорного устройства.

В индивидуальных водопроводах используют преимущественно первый и второй вид шаровых кранов. Резьбовое соединение просто монтировать и можно быстро разобрать в случае необходимости.

По эксплуатационным характеристикам шаровые краны различают:

низко и высокотемпературные;
для эксплуатации под разным, от 16 до 40 атм., давлением.

Производители предлагают широкий размерный выбор шаровых кранов, от стандартных ½ дюйма, до 200 мм задвижек.

По материалу корпуса различают:

стальные;
латунные;
полимерные – из непластифицированного поливинилхлорида.

Латунные являются наиболее дорогостоящими, но и наиболее надежными. Их срок службы выше, чем у стальных (не подвергаются коррозии в водной среде). Нет ограничений в сфере применения как у пластиковых.

Стальные редко применяют при монтаже домашних коммуникаций. Основная сфера их использования – промышленность.

Полимерные шаровые краны находят широкое применение в монтаже индивидуальных водопроводных систем. Производители предлагают размерный ряд от 20 мм до 63 мм. Срок службы полимерных шаровых кранов по гарантии 15 лет. Они не подвергаются коррозии. Имеют надежный запорный механизм с плавающим шаром. Цанговое соединение позволяет сделать узел разборным.

Рекомендуем ознакомиться: Вытяжка для газового котла и правила ее установки в частном доме

Стояки и вентиль, отсекающий участки отопления

Рекомендации специалистов и в данном случае не отличаются оригинальностью решения, поскольку лучшим выбором считаются пробковые вентили. В стояках необходимо создать условия для сброса жидкого теплоносителя и для этой цели выбирают заглушки, но они не всегда удобны, так как довольно проблематично будет выкрутить заглушку на подающем стояке, по которому циркулирует водяной поток с температурой воды около 90 градусов.

В итоге вывод очевиден: следует поставить для сброса воды вентили.

В данной ситуации можно использовать винтовые устройства, так как они не будут иметь существенные недостатки:

если сальник установить правильно, он не будет иметь контакта с водяным потоком под давлением;
гидроудары становятся невозможными, поскольку вентиль в основном бывает закрыт;
чтобы заменить прокладки, не потребуется сбрасывать систему всего дома – достаточно будет остановить стояк.

Классификация

Проходные

Самые распространенные. В таком вентиле поток делает два поворота на 90°, что приводит к высокому сопротивлению и появлению застойных зон в корпусе.

Иногда ось выходного патрубка смещена относительно входного.

Угловые

Размещаются на поворотных участках трубопровода, в них поток поворачивает на 90° один раз, что позволяет снизить сопротивление по сравнению с проходными.

Прямоточные (вентиль Косва)

Для снижения гидравлического сопротивления применяют вентили со шпинделем расположенным под углом 45 градусов к потоку (вентиль Косва). Это позволяет выпрямить поток внутри вентиля и уменьшить его сопротивление. Но при этом увеличивается ход штока, строительная длина и масса изделия.

Вентиль Косва

Характерная конструкция

Фланец — металлический диск круглой или, что встречается реже, квадратной формы с перфорированной плоскостью. В комплект арматуры такого типа входят:

парные диски;
болты и гайки для крепления и стягивания этих плоскостей;
прокладка из паронита, фторопласта или терморасширенного графита, обеспечивающая герметичность.

Пластиковые фланцы для ПВХ труб

Диски фланцев, поступающие конечному потребителю в том виде, в котором вышли из штамповочного станка, могут быть как гладкими, так и имеющими характерные насечки. Эта модель обеспечивает большую герметичность, необходимую для безаварийной эксплуатации водо- и газопроводов. На диски попарно могут быть нанесены:

шипы и пазы;
выступы и соответствующие впадины.

Отдельные конструкции предусматривают углубления под прокладки разных типов и форм. Изолирующие фланцевые соединения газовых труб требуют особенно тщательного контроля качества этого элемента.

Размеры и количество болтовых отверстий устанавливаются производителем в соответствии с ГОСТом. Крепление арматуры к самой трубе производится, как правило, сварочным аппаратом. Отдельные виды фланцевых соединений трубопроводов могут крепиться и при помощи резьбы, нанесенной на фланцевый диск с внутренней стороны. Специалисты отмечают, что в конструкциях такого типа преимущество прочности фланцевого соединений практически утрачивается.

Сварка фланца и стальной трубы

Неспециализированные сведения

В игольчатом вентиле перемещающимся элементом есть шпиндель. Он вворачивается в резьбу неподвижной гайки, размещенной в бугеле либо на крышке.

Устройства выпускаются разных видов, их классифицируют на:

Запорные, регулирующие и балансировочные – функциональные.
Прямоточные, проходные и угловые – особенные по конструкции.
Игольные и тарельчатые — по запорному элементу.
Сильфонные и сальниковые – герметизация крышки со шпинделем.
Выносные и с погружной резьбой — месторасположение ходовой гайки.

Производится свыше 100 разновидностей кранов, каковые делятся в зависимости от их назначения:

игольчатый;
регулирующий для манометра;
запорный.

Их цена зависит от материала и размера.

Применение игольчатого крана

В устройстве имеется запорный механизм для манометра, устанавливают его на трубопроводе перед манометром, что разрешает отключить его, в то время, когда необходимо и продуть.
Он нужен кроме этого чтобы была возможность перекрывать в автоматическом режиме поток, в случае если случится разрыв весьма чувствительных элементов манометра.

Вентиль — регулирующая-запорная арматура, использующаяся чтобы не допустить происхождения гидроударов в трубопроводных системах. Они случаются при весьма стремительном открытии и закрытии запорной арматуры.
Инструкция рекомендует применять устройства в трубопроводах, имеющих долгие участки, что разрешает избежать резкого перекрытия потока, способное привести к разрушению трубопровода.
Конструкция устройства разрешает выдерживать большое давление, доходящее до 220 Атм и плавно регулировать поток жидкости, пара либо газа.

Характеристики и преимущества

Оборудование имеет пара крайне важных изюминок:

ручное управление;
соединение с трубопроводом с линзовым уплотнением посредством фланца;
муфтовое соединение манометра;
закрытие клапана при разрыве компонентов манометра.

Используется игольчатый вентиль для регулирования своими руками в ступенчатом периодическом режиме потока рабочей среды, а также теплоносителя в системе отопления.

У него имеется три положения:

закрыт;
открыт частично;
всецело открыт.

Преимущества прибора

режим работы продолжительный;
большая прочность, в случае если был выбран материал устойчивый к коррозии;
регулировка потока происходит в плавном режиме;
рабочая температура – 20-200 °С;
свойство выдерживать громадное давления до 220 атм;
простота конструкции, устройство быстро разбирается для замены износившегося уплотнителя.

Недостатки

нельзя использовать в нечистой воде;
односторонняя подача;
владеют высоким гидравлическим сопротивлением;
громадная строительная протяженность.

Выбираем игольчатый вентиль

При определении модификации оборудования нужно решить, где оно будет использоваться и для чего.

Изготавливают вентили из различных материалов, а также:

стали;
чугуна;
кованого чугуна;
нержавейки;
латуни.

Изготовленный из нержавеющей стали вентиль имеет антикоррозийные свойства и употребляется в качестве регулирующего-запорного устройства в агрессивной рабочей среде. С его помощью удается перекрывать поток, снабжая надежность и герметичность вентиля благодаря игольчатому элементу. (См. кроме этого статью Устройство смесителя для раковины: изюминки.)

Подбирая устройство, возьмите во внимание кроме этого то, в какой сфере и отрасли его необходимо эксплуатировать:

нефтяной;
химической;
пищевой;
коммунальном хозяйстве;
водоснабжении и теплоснабжении, в трубопроводах с разными газами и жидкостями.

Дабы определить нужный кран, учтите, для какой среды его необходимо применять и из какого именно материала он должен быть сделан. Последние отличаются своими чертями, коррозийной стойкостью, рабочей температурой и ценой.

К примеру:

Серый чугун подходит для не весьма важных участков и водопроводов.
Латунь — для коррозийной среды, она устойчива к появлению ржавчины.
Углеродная сталь прочная и надежная, используется в среде с большим давлением.
Хромомолибденовая сталь употребляется на теплоцентралях из-за ее высоких жаропрочных черт.
Нержавеющая сталь и никель жаропрочные, с высокой степенью устойчивости к коррозии.

Для чего используют игольчатый вентиль

В системах водоснабжения и отопления громадной длины для плавной остановки потока жидкости, что позволяет избежать страшных и неприятных моментов.
Устройства возможно не использовать тогда, в то время, когда в системе трубопровода уже употребляются другие вентили и клапаны.
Краны монтируют на трубопроводы и у них громадный срок эксплуатации.
Перед выбором устройства рекомендуем выяснить нужный его диаметр, и материал изготовления.

Функциональное предназначение устройств

Арматура на сети водопровода устанавливается не только в каждом доме, но и в каждой квартире. Она служит для регулировки давления во внутри домовом водопроводе и распределения воды по всем помещениям квартиры, где это предусмотрено проектом.

Смотреть видео

Обучающий фильм о запорной арматуре » Все о транспорте газа

Такие приборы устанавливаются и в производственных зданиях и помещениях, где использование воды предусмотрено технологией производства, а также для санитарно-технических нужд. Для этой цели применяются трубы из специальных материалов, отличных от тех, которые применяются в жилищном строительстве.

Запорная арматура для водопровода функционально предназначена для того, чтобы запереть жидкость в трубе и, при необходимости, подать ее к месту назначения в нужном количестве.

Материалом для изготовления запорных механизмов могут быть различные вещества, но чаще других это такие, как:

Чугун различных модификаций.
Латунь.
Сталь нержавеющая, способная безболезненно пропускать химически активные жидкости, которые также нередко перекачиваются по трубопроводам.

Монтаж вентилей различных видов

Способ установки вентиля на трубу зависит от его вида.

Установка резьбового вентиля

Чтобы произвести монтаж вентиля с резьбовым соединением потребуются:

сам вентиль;
гаечный или разводной ключ;
герметик для резьбы (ФУМ-лента, льняная нить или нить Тангит Унилок);
плашка (метчик) и плашкодержатель для нарезания резьбы;
болгарка.

Набор инструментов для нарезания внешней и внутренней резьбы

Монтаж запорного вентиля осуществляется по следующей схеме:

выбор места для установки вентиля. Устройство рекомендуется устанавливать в зоне доступности, чтобы в случае чрезвычайных обстоятельств не требовалось усилий для подхода к вентилю;
перекрывается подача воды в трубопровод. Если врезка осуществляется в водопроводную трубу, то можно самостоятельно перекрыть подачу воды на домовом стояке. При врезке крана в систему отопления рекомендуется обратиться в управляющую компанию для временного прекращения теплоснабжения и слития отопительной системы;
в выбранной зоне вырезается участок трубы, по размерам полностью совпадающий с длиной вентиля;

Подготовка трубопровода перед монтажом вентиля

При выполнении операции необходимо соблюдать технику безопасности. Рекомендуется защищать не только руки, но и глаза.

места среза защищаются и обрабатываются;

Зачистка труб перед нарезанием резьбы

на отрезах труб нарезается резьба, диаметр и шаг которой совпадают с аналогичными параметрами вентиля;

Нарезание резьбы на трубе

остатки стружки удаляются;
подготовленная резьба уплотняется выбранным герметизирующим материалом. Если для уплотнения используется льняная нить, то дополнительную прочность соединению может придать слой нанесенной поверх нити краски;

Герметизация резьбы перед установкой вентиля

вентиль накручивается на резьбу. Для затяжки устройства требуется сделать 4 – 5 полных оборотов. Излишняя затяжка может привести к поломке резьбы;

Установка вентиля на трубопровод производится в одном положении. Жидкость должна проходить только в направлении, указанном на устройстве.

проверяется работоспособность устройства и герметичность соединений.

Монтаж фланцевого вентиля

Чтобы установить на трубопровод фланцевый вентиль, потребуются:

вентиль;
ответные фланцы (могут продаваться совместно с вентилем или отдельно);
уплотнительные прокладки;
отвертка;
сварочный аппарат;
средства индивидуальной защиты для выполнения сварочных работ.

Установка своими руками производится следующим способом:

как и при установке резьбового вентиля, выбирается участок для монтажа устройства и делается обрезка труб;
к концам труб привариваются ответные фланцы;

Монтаж ответных фланцев

между фланцами устанавливаются прокладки;
вентиль фиксируется. Для этого фланцы на вентиле соединяются с фланцами на трубах и закрепляются крепежными болтами.

Крепление вентиля болтами

Фланцевые вентиля можно устанавливать не только на металлические трубы, но и пластиковые и металлопластиковые трубопроводы.

Установка приварного вентиля

Установка приварного вентиля на батарею или трубу производится при помощи сварочного аппарата по следующей схеме:

обрезка труб и подготовка к сварке;
установка вентиля;
фиксация устройства сварочным аппаратом;
зачистка сварочных швов.

Выбор материала вентиля

Вентиль перекрытия воды может быть изготовлен:

из латуни. Материал отличается небольшим весом, малыми габаритными размерами и долговечностью. Основной недостаток – высокая стоимость. Латунный вентиль может быть установлен как на холодную воду, так и на горячую;
из бронзы. Стоимость бронзового вентиля выше, чем латунного, а характеристики устройств практически идентичны;
из нержавеющей стали. Относительно дешевые устройства больше подвержены оседанию накипи. Поэтому для горячей воды практически не используются;
из пластика. Пластиковые вентили также отличаются долговечностью и невысокой стоимостью. Пластик практически не подвержен коррозии и оседанию накипи.

На металлические трубопроводы устанавливаются латунные или бронзовые вентили, а также устройства из нержавеющей стали. Пластиковые вентили устанавливаются исключительно на пластиковые водопроводы.

Причины протечек и способы их устранения

Основные причины возникновения протечек могут быть следующие:

изношенная прокладка. Если при закрытом вентиле вода сочится из крана, то требуется заменить прокладку. Её изготавливают из микропористой резины, которая является надёжным и износостойким материалом, стойким к деформациям и коррозии. Применение прокладки в качестве уплотнителя обеспечивает высокую степень герметичности и простоту техобслуживания вентиля. На сокращения срока её службы может повлиять нарушение целостности кромки седла под клапаном вентиля. Соприкасаясь с деформированной кромкой прокладка быстрее выходит из строя и плохо держит воду. Чтобы её заменить вначале перекрывают подачу воды на стояке, затем разбирают устройство и меняют прокладку на новое изделие;
неисправность сальника или износ его набивки. О том, что сальник пришёл в негодность или пересохла его набивка можно судить по течи воды по стенкам штока в тот момент, когда вентиль находится в открытом положении. Способ устранения течи в этом случае зависит от конструктивных особенностей головки вентиля. Когда головка имеет сальниковую втулку, то зачастую достаточно её просто затянуть поплотнее. Если втулка затянута до предела, в течь воды не прекращается, то необходима замена набивки. Работу по замене сальниковой набивке проводят при закрытом вентиле следующим образом:

отворачивают и снимают втулку сальника;
извлекают старые слои набивки с помощью шила или узкой отвёртки;
укладывают новый наполнитель, уплотняя каждый слой жгута отвёрткой;
устанавливают на место втулку, закручивая её не менее чем на 2 — 3 витка резьбы.

Для ремонта вентиля, у которого в конструкцию головки входит накидная гайка, втулку сальника снимать не обязательно. Достаточно немного ослабить на штоке крепление накидной гайки, и намотать поверх втулки сальника распушенный жгут уплотнителя. Затем гайку следует вернуть в исходное положение.

Вентиль запорный фланцевый применение, виды и монтаж
