Пеллетный камин с водяным контуром – принцип работы, преимущества и недостатки, монтаж и установка

Системы разводки отопления

При организации системы разводки отопления стоит учесть, что они встречаются двух разновидностей: открытые и закрытые.

В первом случае циркуляция воды происходит за счет наклона трубопровода. Нагретая вода подается в самую верхнюю точку. После этого она проходит по всему трубопроводу самотеком. Уровень при этом постепенно снижается. В котел вода возвращается по трубе, которую называют обраткой. В чердачном помещении устанавливается расширительный резервуар для обеспечения возможности расширения при увеличении температуры. Нагретая вода вытесняется в расширительный резервуар, при постепенном охлаждении наблюдается обратный процесс.

Основное преимущество открытой системы заключается в ее простоте. Монтаж может быть выполнен самостоятельно. Однако она не подходит для отопления значительной площади.

Система закрытого типа циркуляции происходит принудительно при помощи специального насоса. В этом случае трубопровод чаще всего монтируются из пластиковых труб. Поскольку в их конструкции предусмотрено несколько слоев, они отличаются повышенной теплоизоляцией по сравнению с металлическими трубами. Это позволяет снизить теплопотери при транспортировке воды.

Вода в закрытой системе нагревается до 90 градусов или даже ниже. Она поступает в накопительный бойлер, после чего попадает в систему трубопроводов. Ее движение осуществляется за счет функционирования циркуляционного насоса. Прекращение или нарушение теплоотдачи может быть причиной закипания воды. Это приведет к отключению насосного оборудования и росту давления внутри. Оно, в свою очередь, станет причиной выхода из строя системы.

Чтобы предотвратить это в камине устанавливается дополнительный змеевик. При необходимости через него подается холодная вода, понижая температуру системы. Другой вариант защиты это монтаж термодатчика. Как только температура воды достигает критических значений, автоматическая система сбрасывает ее в канализационную систему.

Камина с водяным контуром – это экономичный вариант для организации дополнительной подачи тепла или отопления небольшого коттеджа или дачного домика.

class=”post-single__hr”> Получайте новые статьи на почту каждый день!ПодписатьсяТеги: вода ремонт отопление интерьер class=”post-single__hr”> Мой мирFacebookВконтактеTwitterОдноклассники

Устройство каминов с водяным контуром

Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).

Печи-камины

Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.

Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.

Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.

Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.

Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.

Камины

Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.

Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.

• Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
• Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.

Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.

В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.

Пеллетные камины

Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.

Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах

Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками.

Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.

Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.

Камин своими руками

Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.

Описание, как самостоятельно возвести кирпичный камин, есть в статье «Камин своими руками: заметки у портала». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.

Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.

Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.

Достоинства и недостатки оборудования window.yaContextCb=window.yaContextCb||[] window.yaContextCb.push(()=>{ Ya.Context.AdvManager.render({ renderTo: ‘yandex_rtb_R-A-572438-9’, blockId: ‘R-A-572438-9’ }) })

К основным достоинствам пеллетных каминов относятся:

• автоматическое поступление топлива;
• ручная настройка мощности работы камина, времени его работы;
• коэффициент полезной работы составляет 80%;
• автоматизация конструкции;
• безопасное функционирование камина;
• поступление воздуха происходит через подвалы, с улицы, потому что контур воздуха отделен от контура нагретого воздуха;
• возможность управления пультом;
• гарантия более 15 лет;
• удобный размер — установить камин можно практически везде.

Рекомендуем прочитать материал о назначении решёток в каминах на нашем сайте.

Недостатки пеллетных каминов:

• цена на модель немного больше по сравнению с традиционными каминами;
• очаг работает только при использовании пеллет и от электросети;
• камин не в состоянии сохранять тепло на долгое время;
• чаша золоудалитель из чугуна временами крутится и издает неприятный шум.

Работа камина, который соединен с дымоходом из кирпича, может вызвать следующие проблемы:

• замерзание оголовка в сильные морозы провоцирует полную закупорку выхлопа и камин перестает работать;
• изнутри кирпичного дымохода остается зола и сажа, которые скапливаются в основном в нижней части;
• увеличивается расход топлива.

Перечисленных проблем можно избежать, если установить газоход из стали в стояк из кирпича.

Ключевые характеристики

Надёжность пеллетного котла, как любого оборудования, выражена в гарантийном сроке, межремонтном и межсервисном интервалах. Как устройство для производства энергии и передачи её теплоносителю, прибор характеризуют:

• энергетическая эффективность сжигания топлива;
• мощность;
• время автономной работы на одной закладке.

Тепловая мощность, какая самая малая

Какое количество теплоты образуется за единицу времени в результате сжигания топлива, показывает основная характеристика теплогенератора — тепловая мощность.

Её выбирают исходя из назначения помещения, площади, высоты потолков, теплопотерь при прохождении через ограждающие конструкции.

Значения мощности гранульного котла лежат в диапазоне 12—500 кВт.

Меньшая мощность делает устройство невыгодным, при большей он теряет преимущества перед другими теплогенераторами:

• работает с КПД — менее эффективно, чем газовые, жидкотопливные, угольные котлы;
• выходит из строя через 3—5 лет.

Коэффициент полезного действия

КПД устройства показывает, какую долю смог «взять» пеллетный котёл из того расчетного количества тепла, которое топливо «отдало» при сгорании. Снижает КПД недостаточная или чрезмерная загрузка топки, некачественное горючее, неправильная эксплуатация оборудования.

Топливо тем эффективнее, чем выше теплота его сгорания. Лидируют по эффективности мазут и дизель. Теплота сгорания пеллет в 2,4—4,3 раза ниже и зависит от вида исходного сырья:

• древесных — 17,5—19 (МДж/кг);
• соломенных — 14,5;
• торфяных — 10.

По этому показателю гранулы из отходов деревообработки сравнимы с углем (15—25 МДж/кг) и превосходят исходный материал — опилки, щепу, стружку (10 МДж/кг).

Расход топлива и вместительность бункера

Средний годовой расход гранул из древесного вторсырья на 1/5 меньше, чем бурого угля (по массе) и в разы меньше кусковой древесины (она более влажная и менее плотная).

Точная цифра зависит от свойств котла и настроек его работы, а также от объёма обогреваемого помещения, материала и конструкции наружных стен.

Объём бункера для пеллет определяет, как долго отопительному котлу не потребуется участие человека и варьируется от десятков литров до кубометра и более.

Справка. Автоматизация подачи топлива возможна, если она изначально предусмотрена конструкцией котла. От объёма бункера зависят и противопожарные расстояния в котельной.

Дополнительные функции

Автоматизация работы пеллетного котла не ограничивается механизированной подачей топлива из оперативного запаса к горелке. Модели котлов с дополнительными функциями сводят ручной труд по обслуживанию агрегата к минимуму:

• оптические элементы контролируют пламя;
• электроспираль воспламеняет закладку топлива;
• температуру и давление воды измеряет термоманометр;
• термостаты включают и выключают горелку, насос, защищают систему от перегрева;
• мощность котла настраивает потенциометр;
• датчик прогорания топлива реагирует на температуру поверхности горелки.

Это неполный перечень электронных, механических, химических устройств, которыми производитель способен оснастить свою продукцию.

Высокая степень автоматизации позволяет пеллетному котлу работать без участия человека более 7 суток. Связь с персональным компьютером делает управление дистанционным. Очистка или замена зольника вручную занимает не более получаса.

Важно! Технические параметры пеллетного котла, заявленные производителем — это результат испытаний, проведённых с предписанным топливом. Инструкция к устройству содержит требования к качеству пеллет: зернистость (мм), теплотворность (Дж/кг), влажность (%), зольность (%)

Свойства горючего отражаются на мощности и эффективности теплогенератора

Свойства горючего отражаются на мощности и эффективности теплогенератора.

Можно ли установить своими руками камин с водяным контуром отопления

Что касается отличий обычного камина от модели с водяным контуром, то при тщательном изучении их особенностей, можно найти существенную разницу. После того как растапливается камин, в котором открытая топка, начинает сразу же вырабатываться тепло, однако именно за счет открытости топки, уровень теплоотдачи очень маленький. Такие камины не могут служить основным средством отопления помещения, и чаще всего их применяют, как эстетические украшения.

Установить камин с водяным контуром отопления вполне можно самостоятельно, если грамотно подойти к этому процессу

Любая система отопления может быть сделана собственноручно, и для этого нужно:

• Подготовить оборудование;
• Запастись инструментом;
• Исследовать инструкцию по проведению работ.

Камин с топкой закрытого типа считается эффективным оборудованием и его КПД достигает 85%. Закрытие топки проводится посредством специальной створки, которая изготавливается из стеклокерамического полотна или огнеупорных стекол. Камин с водяным контуром имеет исключительно закрытую топку, а также двойные стенки, между которыми и проходит теплообменник в виде змеевика.

Как правило, в качестве топлива водяных каминов используют дрова хвойных и лиственных деревьев, но лучше всего подходят опилочные брикеты, которые практически полностью сгорают, оставляя минимум золы.

Преимущества и недостатки

Пеллетный камин с водяной рубашкой позволяет одновременно выполнять несколько функций, что в свою очередь открывает ряд возможностей, одними из которых являются:

1. Ввиду искусственного производства пеллетов, как вида топлива, можно их изготавливать стандартного размера, что и позволяет применять автоматическую систему подачи, а также места для хранения.
2. Использование такого материала поддерживает систему в активном состоянии от 6 часов до суток (показатели зависят от производственных характеристик выбранной системы).
3. Пеллетный вид топлива также делает возможным регулировать уровень мощности в зависимости от температурного режима помещения.
4. Закрытый тип топки не осушает воздух, а также в положительной степени сказывается на показателе КПД всей конструкции.

К наиболее весомым можно отнести:

Как устроена пеллетная печь – виды, различия, принцип работы

Как установить пеллетный камин, смотрите на видео:

Пеллетный камин-котел: особенности и виды

Для того чтобы обогреть большой загородный дом или, к примеру, промышленное помещение, используют специальные котлы, работающие на пеллетах. Эти устройства довольно мощные, но в то же время экономные и эффективные. Такой котел можно установить в подвале, выделить для него специальную комнату или разместить в отдельном строении.

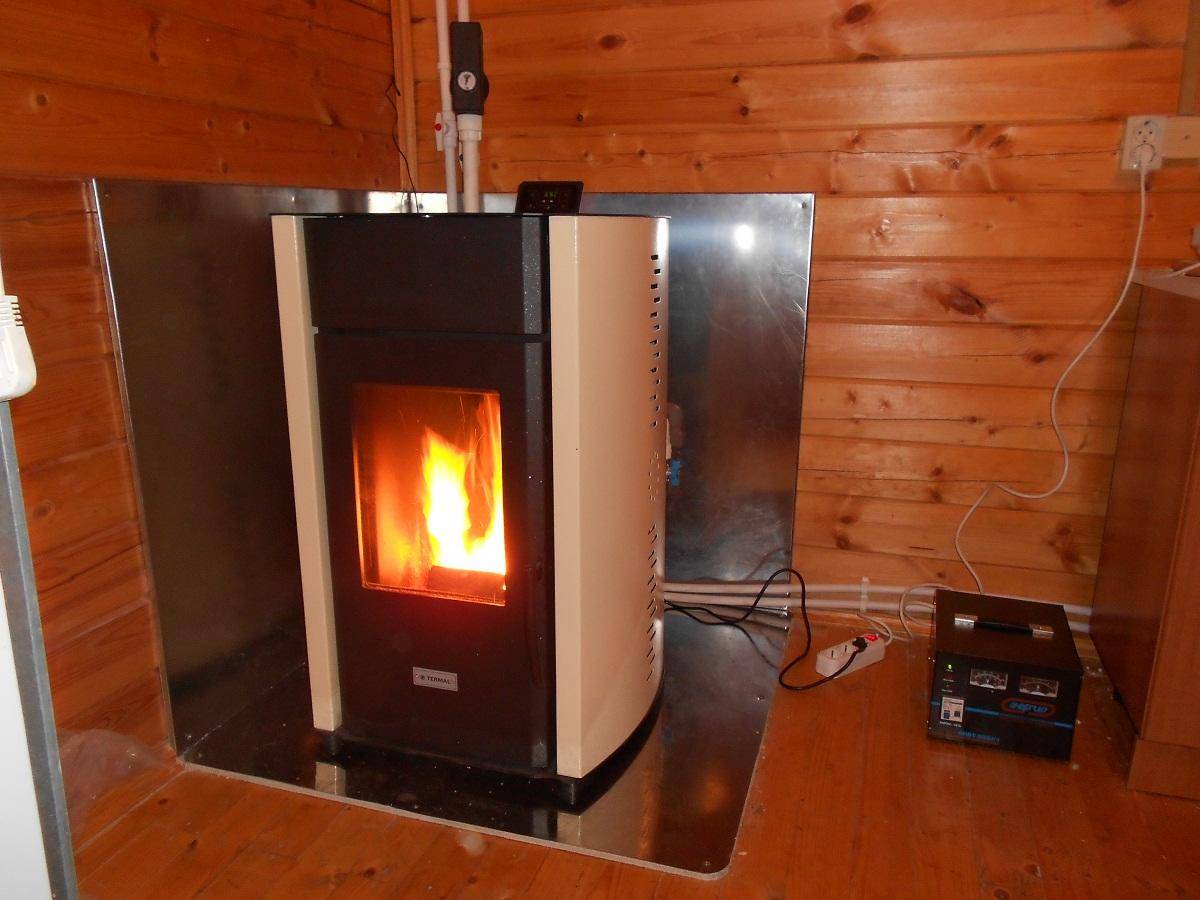

Устанавливать пеллетный камин-котел следует на негорючую поверхность, например, металл

Есть несколько типов пеллетных котлов:

• Работающие только на пеллетах;
• Способные в случае необходимости (неисправности горелки, к примеру) перерабатывать сухие дрова или опилки;
• Комбинированные – изначально настроены на использование не только древесных гранул, но и дров.

Высокий уровень контроля и автоматизации такого котла позволяет обогревать помещение с минимальным участием человека в этом процессе. Топливо подается в устройство самостоятельно и есть возможность поддержания в комнате заданной температуры.

В связи с все растущей популярностью этого вида оборудования, на рынке появляется все больше фирм, занимающихся продажей и установкой пеллетных котлов. Наиболее преуспели в этом такие фирмы как: FACI (Италия), Grandeg (Латвия), Kostrzewa (Польша).

Виды теплоносителя для Бурельяна

Булерьян с водяным контуром для отопления дома использует не только чистую дистиллированную воду, но и специальный антифриз, воду с незамерзающими добавками:

1. Вода. Такой тип теплоносителя является основным, он чаще всего используется для отопления дома в течение всего сезона. Заливать можно только очищенную воду, жидкость, насыщенную металлами, использовать категорически нельзя. Дополнительно потребуется система фильтрации для предотвращения засорения труб контура.
2. Антифриз, использование незамерзающих добавок. Такая жидкость обычно используется, если отопление будет нерегулярным, то есть периодически печка будет выключаться. Теплоноситель этого типа рекомендуется использовать для зданий, находящихся в суровых климатических условиях, при частых заморозках. Но цена отопления будет достаточно высокой, объем жидкости для контура потребуется на уровне 150 литров и больше.

Кирпичные печи с водяным контуром

Более сложной процедурой считается оборудование кирпичных печек теплообменником. Наилучшим вариантом является закладка теплообменника в полость топочной камеры после возведения фундамента и первого кирпичного ряда стен топки.

Второй вариант переделки печки предполагает установку двух водогрейных баков, соединенных двумя рядами труб. Емкости монтировались в полость между огнеупорной кладкой топки и наружным облицовочным слоем или кирпичным экраном.

Для обустройства в печке водогрейного теплообменника можно использовать обычные чугунные радиаторы. Их вывешивают на опорах без контакта с шамотной кладкой. Вода в таком контуре греется даже быстрее, чем закладка камней в корзине, а благодаря огромной массе кирпичной кладки тепла оказывается достаточно, чтобы основательно прогреть и просушить помещение бани после завершения парильных процедур.

Особенности работы печного отопления

Традиционный камин или печка на дровах прогревает пространство за счет теплового обмена конвекционным или радиационным способом.

Важные элементы для установки оборудование и входы и выходы

Стеновые поверхности выделяют энергию и раздают ее предметам в помещении. Холодный воздух вытесняется нагретым. Печь с камином – это стальная или чугунная камера. В схеме устройства есть теплообменник, в котором перемещается порядка пары десятков литров теплоносителя. От теплообменника отводятся трубы, поставляющие воду в радиаторы.

На схеме показаны основные составляющие на примере определенной модели

Достоинства печи-камина с водяным контуром

Среди преимуществ, которыми обладает подобный камин, необходимо отметить следующие качества:

• невысокая стоимость в сравнении с похожими устройствами;
• абсолютная автономность;
• хорошая совместимость с другими установленными в доме системами отопления;
• возможность обогрева помещения большой площади;
• простота использования;
• отсутствие необходимости в дополнительных затратах электроэнергии;
• доступность и невысокая стоимость применяемого топлива;
• привлекательный внешний вид;
• допустимость установки в любом помещении, соответствующем простым правилам пожарной безопасности;
• возможность выполнения облицовки устройства различными материалами, что позволяет поддерживать в интерьере разнообразные стилевые решения.

Циркуляция происходит без остановок, пока в топке горят дрова.

Зола после пеллет

Еще одна немаловажная деталь — зола. После сгорания пеллеты превращаются в золу и хотя я покупал пеллеты заявленные в предложении как DIN+ с зольностью 0,3%, золы после их сгорания остается больше. Я бы сказал, что процентов 5 точно. И ведь это не определишь при покупке. К тому же их влажность так же не соответствовала оферте.

При сжигании двух мешков пеллет, камин нужно чистить от золы. Зола в зольнике и в горелке. Используется обычный или специальный пылесос. Но так как золу надо из камина убирать — надо камин останавливать и совершать действия, которые автоматика сделать не сможет. Поэтому аквакамин не рассчитан на автономную работу в течении времени — более одних суток.

Водогрейная модель камина

Немного другая технология работы камина отличает устройство с подведенными к нему отопительными трубами. Так конструкции превращается в одноконтурный котел, а система в целом становится автономным отопительным прибором с трубами, где циркулирует теплоноситель.

Главное правило функционирования водогрейного камина — это подключение подачи холодной воды и выход из камина уже горячей воды.

Мощность этих водогрейных каминов больше — достигает 30 кВт. Таким образом, эффективность подогрева становится выше, а значит, обеспечивает высокое качество отопления квартиры или дома.

Конструктивные особенности

Если посмотреть на этот отопительный прибор со стороны, то он очень похож на обычную дровяную печь, изготовленную из металла. Кубическая форма с дверцей для закладки топлива, топка (стальная или чугунная), дымоход. Но есть и отличия.

К примеру, дверца не глухая, а стеклянная, чтобы было видно пламя огня, а сзади корпуса установлен бункер, куда засыпаются пеллеты.

Система подачи воздуха

Производители в конструкции предусмотрели установку двух вентиляторов: один для подачи кислорода в зону горения топлива, второй предназначается для прогона воздуха между корпусом агрегата и стенками топочной камеры. Нагретый таким образом воздух выходит из отверстий, расположенных в верхней части прибора. Получается так, что камин на пеллетах выделяет тепло двумя способами: от самого корпуса и с помощью нагретого воздуха в межкамерном пространстве.

Зольник

Самый интересный узел у этого отопительного агрегата – зольник. Состоит он из двух частей.

1. Поворотная чаша, которая сбрасывает остатки сгоревшего топлива вниз, удаляя таким способом золу из топочной камеры.
2. Выдвижной ящик, который и является зольником.

Чаша вращается с определенной периодичностью, которую можно задать на блоке управления камина.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Монтаж и подключение печи-камина с водяным контуром

После приобретения расширительного бака, труб и радиаторов, а также множества соединительных элементов и прочих комплектующих можно приступать к сборке всей системы отопления и подсоединению ее к выбранному камину с водяным контуром. Рассмотрим каждый этап этого процесса:

На том месте, где предполагается установка отопительного агрегата, нужно выровнять и облицевать пол огнестойкими материалами во избежание возникновения пожароопасной ситуации.
При установке камина с водяным контуром нужно позаботиться о том, чтобы устройство стало ровно на пол. При крайней необходимости можно воспользоваться регулируемыми ножками.
В зависимости от выбранной схемы монтажа – открытой или закрытой – собирать систему водяного отопления можно как с циркуляционным насосом, так и без него. В случае выбора принудительной системы нужно поставить этот агрегат в месте, где холодная обратка входит в теплообменник. Как уже упоминалось ранее, расширительный бачок необходимо установить в самой высокой точке дома, допустим, на чердаке. Наиболее приемлемый вариант – бак закрытого типа с мембраной. Рациональность этого выбора объясняется тем, что в таком случае исключается контакт воздуха с теплоносителем, соответственно, вся система отопления будет служить дольше.

Выбирая ту или иную схему подключения, нужно соединить теплообменник с уже смонтированной системой отопления. Подобные печи-камины могут работать как независимо, так и подключаться к котлу.

После заливания жидкости в расширительный бак следует проверить весь водяной контур дома на предмет отсутствия течи в местах соединения труб и радиаторов

Важно протестировать и возможности циркуляционного насоса.
При монтаже дымохода к печи-камину следует все стыки с каналом обработать жаропрочным герметическим веществом. В том месте, где дымоотвод проходит через перекрытие, следует выполнить изоляцию с помощью негорючих материалов.
На этом этапе можно уже разжигать печь-камин для проверки его работы

Не стоит беспокоиться о неприятном запахе, исходящем на первых порах от этого устройства. Его источником могут быть пары, которые выделяет жаропрочная краска, покрывающая корпус термокамина, при воздействии высокой температуры. Со временем материал пройдет адаптацию и запах исчезнет.
Заключительной стадией монтажа являются проверка нагрева воды в трубах и радиаторах, регулировка скорости ее циркуляции, балансировка системы с помощью вентилей, установленных на батареях.

Скрупулезное выполнение вышеуказанных действий гарантирует нормальную работу печи-камина, которая в свою очередь обеспечит достаточный обогрев всего дома. Нужно не забывать систематически проверять степень заполненности расширительного бака. Если владельцу предстоит длительное пребывание вне дома, следует позаботиться о сливе воды с отопительной системы, чтобы не допустить разрыва труб и повреждения радиаторов во время сильных морозов.

Эффективность камина с водяным обогревом

За 7 – 9 часов ночи тратиться энергия мощностью в 63- 65 кВт на то, чтобы помещение могло обогреваться.

Здесь играют важную роль бойлер, без которого нельзя провести накопление тепловой энергии и оптимизацию использования её по времена суток. Помимо этого, бойлер способен предотвратить возможный перегрев в печке с такой оболочкой. Чтобы активировать данную функцию, нужно заполнять не меньше, чем расчётное количество воды.

Во время отопления бойлер начинает забирать из котла нагретую до 80 -85 оС воду. Она протекает по змеевику, который встроен в бойлер. При этом тепло воды отдаётся, вода отдает тепло и нагревает находящуюся там воду. Тепловой носитель охлаждается до 60 оС, и он идёт назад в теплообменник отопки.

Вода с температурой в 85 оС обращается к батареям и полам. Охлаждённый ресурс снова идёт в накопитель бойлера.

Для накопления тех 65 кВт тепловой энергии бойлер должен вмещать не меньше, чем 500 – 700 л.

Чтобы определить объём данного накопителя, используют следующую формулу:

M = 65 000 Вт/час / (90–30) град × 1,638 Вт/град кг = 633 кг

Где:

1,638 Вт/град кг – количество тепла, выделяемое или поглощаемое для изменения температуры 1 кг воды на 1 град.

Учитывая тот факт, что масса воды практически всегда равна объёму воды, то эти 633 кг необходимо приравнять к объёму, и получиться 633 л.

У накопительного бойлера с объёмом в 750 л имеются такие размеры:

• Высота – от 1,6 до 1,9 м.
• Диаметр – не более одного метра.
• Масса данного накопителя с тепловым носителем равна 1,2 т.

Для размещения данного сооружения нужно обладать достаточно прочным фундаментом и участком в здании.

Допускается применение бойлеров с меньшей ёмкостью, и поддерживание нужного уровня температуры ночью, используя встроенные электротены. Правда, если так делать в самые холодные и морозные деньки, то возможен перегрев. И чтобы предотвратить аварийное охлаждение во время отопления, приходится периодически выливать часть горячей воды на улицу.

Печи длительного горения с водяным контуром

Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого. Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.

В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.

В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.

А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:

• металлическими – стальными или чугунными;
• кирпичными;
• комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.

Преимущества и недостатки печей с водяным отоплением

• Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
• Небольшие размеры.
• Простота в эксплуатации и обслуживании.
• Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
• Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
• Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
• Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением:

• Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
• Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб. м

помещения требуется печь мощностью 1 кВт

м. помещения требуется печь мощностью 1 кВт.

Аналоги печей с водяным контуром

Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.

Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.
