Как сделать подключение инфракрасного теплого пола – пошаговое руководство и схема

Укладка пленки под различные типы напольного покрытия

Пленочный теплый пол под ламинат должен укладываться на идеально ровную поверхность согласно инструкции по укладке. Максимально допустимая величина перепада уровня пола не может превышать 1 мм на 2 погонных метра.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Теплые полы под плитку: какой лучше, отзывы

Монтаж теплого пола под керамическую плитку выполняется непосредственно под бетонную стяжку.

Чтобы обеспечить нормальный обогрев помещений, площадь теплого пола должна занимать не менее 70 % общей площади комнаты. При использовании теплого пола в качестве дополнительной системы обогрева помещения его площадь может занимать 30 % помещения.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Принцип действия теплого полового покрытия

Пленочный теплый пол функционирует на основе принципа инфракрасного излучения. Данная технология на сегодняшний день достаточно распространена, она применяется в качестве нагревательного элемента под ламинат, линолеум, ковролин, паркет и даже керамическую плитку. При определенных условиях допускается подогрев подобным методом деревянного пола. Также пленку можно размещать в деревянных или гипсокартонных навесных потолках.

Обогрев инфракрасными лучами от пола воспринимается людьми как солнечное тепло из-за одинаковой природы источника. Конструкция состоит из нескольких полотен пленки, которая укладывается особым образом на поверхность пола. В дополнение к основному материалу в наборе идут необходимые кабели и стержни. После монтажа пол подключается к электросети, которая используется в быту, и размещается напольное покрытие.

Принцип действия несколько отличается от стандартных конвекционных технологий отопления. По факту инфракрасное излучение не приводит к нагреву воздуха и, следовательно, электроэнергия не тратится на нагрев мебели и прочих предметов, которые расположены вне зоны обогрева.

Разновидности и преимущества плёночного отопления

Каждый производитель старается добавить к своему продукту что-то уникальное дополняя плёночные системы самыми различными модификациями. Но среди мужества дополнений и модификаций можно выделить две основные разновидности инфракрасных полов:

• С высокой степенью разогрева.
• Полы с низким показателем теплоотдачи.

Каждый из них обладает различными показателями и подбирать его необходимо исходя из множества нюансов помещения, ваших потребностей, возможностей и требований.

Преимущества инфракрасного плёночного покрытия:

• Очень высокая степень отдачи тепла.
• Экономичность во время работы.
• Совместимость с системами управления и регулировки издаваемого тепла.
• Быстрый монтаж, после чего можно сразу укладывать ламинат.
• Подходит для любых помещений.
• Для установки не нужен специальный инструмент, вы сможете сделать всё своими руками.
• Долгий срок эксплуатации.

Алгоритм подключения теплого пола к электричеству (видео)

Просмотреть, как правильно подключить обогревающую пленку к проводам, можно на предложенном ролике. Для монтажных работ понадобиться зажим, колечки и дырокол.

• Выставить на дыроколе шаг – 0,5 см. Затем им проколоть отверстие в медной жиле, чтобы запитать ее.
• Вставить между изолирующими пленками зажим с колечком и с помощью 2 других колечек, которые подлаживаются с внутренней и наружной стороны пленки, зафиксировать его. Они максимально плотно зажимаются, чтобы ничего не искрило при подключении. Если просто закрепить зажим, то можно повредить пленку.
• Подсоединить и зажать электрический провод.
• Запитать концы пленки подготовленными кусочками битумной изоляции. Она поставляется с термопленкой в комплекте.

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.

Монтаж инфракрасного пленочного теплого пола DAEWOO

На следующем этапе готовится место для установки терморегулятора. В стене на высоте 20-25 см от поверхности пола при помощи дрели со специальной насадкой проделывается отверстие глубиной 1-2 см (размер зависит от модели терморегулятора). От углубления прорезывается штроба, которая должна доходить до пола. В дальнейшем в образовавшуюся канавку будут укладываться кабели для подключения напольного отопления к сети и терморегулятору.

Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Преимущества и недостатки

Теплый инфракрасный пол пленочного типа считается одной из лучших систем обогрева половых покрытий. К его основным преимуществам использования относят:

• возможность установки без особой нагрузки на перекрытие за счет небольшого веса отопительного изделия;
• обеспечение в процессе работы равномерного прогрева всей поверхности полового покрытия;
• способность полноценно функционировать при повреждении отдельных элементов устройства;
• отсутствие электромагнитных излучений;
• длительный срок использования;
• экономичность применения благодаря невысокому расходу электрической электроэнергии, если не учитывать установку системы в качестве основного отопления;
• легкость монтажных работ.

Для укладки пленки не требуется стяжка, а финишное покрытие можно использовать независимо от его типа. Система довольно быстро прогревается, не пересушивая воздух.

Среди недостатков теплого пленочного пола иногда выделяют невысокую устойчивость к механическим воздействиям и сравнительно высокую стоимость на качественные изделия.

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

Наложение внешнего слоя

После завершения испытания всей системы проводится завершающая операция – наложение внешнего защитного слоя. Конструкция такого слоя зависит от типа напольного покрытия, так как оно определяет риск повреждения пленки теплого пола.

Элементы теплого инфракрасного пола.

Наиболее благоприятные условия наблюдаются при изготовлении деревянного настила. В этом случае нагрузка распределяется равномерно. Для защиты пленочного теплого пола достаточно наложить поверх него слой полиэтиленовой пленки.

Для мягких напольных покрытий (линолеум) характерен риск возникновения продавливающих местных нагрузок, что может привести к повреждению теплого пола. Для защиты излучающей пленки требуется наложить твердый элемент: фанера, древесно-стружечные плиты и т.д.

Более сложная защита требуется при изготовлении плиточного напольного покрытия. В этом случае на излучающую пленку накладывается слой полиэтиленовой пленки.

Сверху укладывается малярная сетка (не металлическая), которая крепится к бетонному основанию так, чтобы не повредить излучатель и места электрического соединения. Плитка закрепляется на сетке с помощью специального клея. После наложения внешнего защитного слоя монтаж теплого пола завершен.

Можно приступать к изготовлению окончательного напольного покрытия.

Что это такое

Инфракрасный теплый пол состоит из нагревательной пленки, температурного датчика, терморегулятора, соединяющих всю систему воедино кабелей.

Нагревательная пленка

Наиболее распространенная на современном рынке инфракрасная нагревательная плёнка представляет собой гибкую скатываемую в компактный рулон полосу, имеющую следующее строение:

• два слоя прозрачного прочного полимера, не препятствующего прохождению инфракрасных волн и имеющего температуру плавления 210-250;
• две продольные медные шины, покрытые с одной стороны тонким слоем технического серебра;
• поперечные графитовые полосы (карбоновая паста) шириной 10-15 мм соединенные с медными токоведущими шинами. Полосы собраны в отдельные секции длиной 20-25 см.

Строение нагревательной пленки инфракрасной теплого пола

Температурный датчик

Данный элемент инфракрасного пола устанавливается под нагревательной пленкой и соединяется с терморегулятором укладываемым в гофру кабелем. Основная функция термодатчика — это измерение температуры нагрева поверхности пленки и передача данной информации по кабельной линии на термостат.

Температурный датчик

Терморегулятор

Терморегулятор (термостат) — устройство, с помощью которого устанавливают и поддерживают определенное значение температуры в помещении.

Терморегулятор

В зависимости от конструкции и принципа действия такие устройства бывают трех основных видов:

• электромеханические с вращающимся лимбом или двухпозиционной кнопкой;
• электронные с жидкокристаллическим дисплеем и несколькими кнопками;
• программируемые с сенсорным экраном и встроенным контроллером.

Силовые кабели

Силовые кабели используются для подачи питания на термостат и подключенные к нему полосы нагревательной инфракрасной пленки.

Принцип действия

Процесс обогрева помещения инфракрасным теплым полом происходит следующим образом:

1. Систему с помощью силового кабеля подключают к источнику питания — бытовой электрической сети с напряжением 220В.
2. Ток через продольные медные шины подается на обладающие высоким сопротивлением графитовые поперечные полосы.
3. Под действием проходящего тока графитовые полосы начинают испускать невидимые для человеческого глаза инфракрасные лучи.
4. Исходящее от графитовых полос инфракрасное излучения нагревает пол, от которого тепло передается воздуху в помещении.
5. Термодатчик, расположенный под пленкой, постоянно передает информацию о температуре ее нагрева на терморегулятор.
6. Когда поданным датчика температура нагрева пленки достигла оптимальной (заданной) терморегулятор прекращает подачу тока в систему.

Включается система при падении температуры пленки ниже заданной — терморегулятор замыкает питающую нагревательную пленку цепь и весь описанный выше процесс повторяется.

Мобильный пол

Удобным вариантом для дачи или временного жилья становится мобильный теплый пол. Он же хорош, если требуется обогреть локальную зону в помещении.

Информация о мобильном теплом поле

Особенность подобных инфракрасных моделей заключается в том, что готовый теплый пол просто стелется на уже имеющееся покрытие – паркет, плитку, ламинат или привычный линолеум, а затем кладется ковролин. При помощи шнура, имеющегося в комплекте, система подключается к электросети.

Среди достоинств этого варианта отмечается возможность быстрого перемещения его, если нужно обогреть другое помещение. Также важен факт доступной для любого человека установки. Поскольку предусматривается автоматическое регулирование интенсивности нагрева, то подобный пол является безопасным и может применяться в детских комнатах. Он достаточно экономичный, что усиливает его привлекательность.

Технические характеристики инфракрасного теплого пола

ИК-пол обладает следующими технико-эксплуатационными характеристиками:

• потребляемая мощность его составляет 45-67 Вт/мч на кв м;
• температура плавления пленки — 130°С;
• доля ИК лучей в спектре излучения равна 95%;
• а длина обогревательной ИК-волны составляет от 5 до 20 мкм.

При этом длина полосы термопленки не может быть более 8 м. И толщина такого теплого пола составляет не более 0,4 мм, так что подобное утепление можно ставить не только на пол под любое покрытие, но еще и на стены и даже на потолок. И помещение будет теплым по всему периметру.

Такому полу необходимо обеспечить электропитание в 220 В. А расходование им электричества напрямую зависит от эксплуатационного режима и величины обслуживаемой площади.

Сегодня на рынке представлены пленочные теплые полы от самых разных производителей. И характеристики у всех у них практически одинаковые. Так что, выбирая ИК-пленку для себя, потребитель ориентируется на рекламу, ценовую политику фирм и убедительные пояснения продавцов.

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей

Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель; Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера; Неправильное подключение прибора может привести к короткому замыканию и порче устройства

Подготовительные работы

Из каких этапов состоит монтаж такого теплого пола? Как и для любой другой системы для устройства инфракрасного обогрева необходимо совершить такие действия:

• подобрать мощность;
• выбрать материалы;
• составить схему укладки;
• смонтировать систему.

Рассмотрим этапы непосредственно изготовления теплого пола без его расчета.

Выбор утеплителя

Обязательным элементом для инфракрасного теплого пола является хороший утеплитель. Он необходим для предотвращения потери тепла через ограждающие конструкции – плиты перекрытия или утрамбованный грунт. Если для комнат, под которыми находятся теплое помещение, достаточно утеплителей небольшой толщины, то при устройстве теплого пола на первом этаже по грунту необходимо использование большого слоя теплоизоляции.

В общем, в качестве утеплителя для инфракрасного пола использует те же материалы, что и для других:

• вспененный пенополистирол (пенопласт);
• экструдированный вспененный пенополистирол;
• подложка под инфракрасный теплый пол из вспененного полиэтилена.

Другие материалы используются мало.

Пенополистирол лучше применять при устройстве пола по грунту или над холодным подвалом. Для этого его укладывают слоем от 50 до 100 мм, а на него монтируют отражающий слой из алюминиевой фольги.

Совет: Для теплого пола на первом этаже по грунту используем плиты из пенополистирола толщиной 50–100 мм, уложенные на черновую стяжку.

При использовании большого слоя пенополистирольных плит желательно устроить цементно-песчаную стяжку, в которую также можно залить самому пленку теплого пола.

Если монтаж инфракрасного теплого пола происходит над теплым помещением, достаточно использовать фольгированную подложку из вспененного полиэтилена. Она выпускается толщиной от 3 до 10 мм и способна с большой эффективностью противостоять утечкам тепла. Какой толщины использовать подложку? В основном, достаточно листа толщиной 5 мм. Точное значение нужно уточнять и в документации производителя напольного покрытия, так как для ламината, например, рекомендуется подложка толщиной не более 3 мм.

Разметка пола

Начальный этап монтажа – разметка пола. Во время нее на плане размечают место расположения пленки для пола инфракрасного. Основные принципы процесса: под массивной мебелью и оборудованием теплый пол не устанавливается.

Схема укладки инфракрасной пленки.

Также разметка позволяет правильно рассчитать необходимое количество пленки, кабеля и разметить месторасположение температурного датчика и терморегулятора.

Изготовление подложки

Схема устройства нагревательной пленки.

Монтаж пола своими руками рекомендуется начинать с наложения гидроизоляционного слоя. Этот элемент не является обязательным, но целесообразен при монтаже пола в частном доме или на первом этаже здания. Гидроизоляция защитит ленточный пол от проникновения влаги снизу.

Следующим этапом является наложение теплоизоляции. Она необходима для уменьшения тепловых потерь при испускании инфракрасных лучей вниз. В качестве теплоизоляции лучше использовать теплоотражающие (специальные металлизированные, но не алюминиевая фольга) пленки. Чаще всего рекомендуемая теплоотражающая пленка входит в комплект инфракрасного теплого пола. При изготовлении теплого пола под тяжелым напольным покрытием (плитка) целесообразно использовать в качестве теплоизоляции более мягкую подложку из технической пробки. Она может накладываться вместо теплоотражающей пленки или в дополнение к ней. Толщина теплоизоляции должна быть 3-5 мм.

В теплоизоляционном слое необходимо предусмотреть каналы (отверстия) для проводов, подводящих электрическое питание к инфракрасным излучателям. Торцы теплоизоляционной пленки скрепляются с помощью строительного скотча. Теплоизоляционная пленка укладывается встык или с зазором, перекрытие пленок («внахлест») не допускается. При изготовлении подложки нужно следить, чтобы не нарушилась горизонтальность поверхности, т.е. толщина подложки должна быть равномерной по всей поверхности пола.

Под какие покрытия используется

Форма выпуска излучателей – пленка в рулоне – предполагает удобное использование под любое покрытие. Если бы не особенность самой пленки. Имеется в виду полное отсутствие адгезии к ней со стороны любого клеевого состава. Если уложить плитку на любой стандартный клей, она как бы зависнет, тем более, что «мокрая» укладка предполагает использование гидроизолирующего слоя из полиэтиленовой пленки. Для таких случаев целесообразно было бы использовать стержневой пол.

Но если другие варианты использования теплоносителя невозможны, допустимо применение следующей технологии устройства под плитку:

Вариант 1

• Штробление пола под укладку кабеля к системе управления с учетом размещения датчика температуры внутри гофротрубы. Укладка кабеля с датчиком и вывод проводов к пульту управления.
• Затем, нужно выполнить стандартные операции для пленочного инфракрасного пола – укладку отражающего слоя из металлизированной пленки.
• Настилка матов индукционных нагревателей, монтаж электросхемы.

• Проверочное включение системы обогрева, чтобы убедиться в ее работоспособности.
• Устройство слоя гидроизоляции из пленки толщиной 200 микрон.
• Установка демпферной ленты по периметру стен.
• Заливка нивелирующей стяжки толщиной 8 – 10 мм. При размешивании раствора для нее нужно использовать максимально возможное для него количество армирующей фибровой стружки и пластификаторов для придания стяжке дополнительной упругости.
• По готовности стяжки – укладка плитки по стандартной технологии.

Далее – обрезка выступающей части демпферной ленты, и установка плинтуса.

Вариант 2

После проверки работоспособности системы теплого пола, настелить поверх нагревательного устройства ГВЛ. Их необходимо крепить к основной стяжке винтами. Для этого нужно заранее выполнить эскиз с указанием размеров от стен до разрывов в пленочном нагревателе. В этих местах и нужно устанавливать крепление. Напоминаем, что пленочный нагреватель не укладывается на расстояние ближе 20 см от стен, между рулонами также имеется свободное пространство.

Подбор мощности теплого пола

Расчет теплого пола

Самым главным показателем, на который нужно ориентироваться при выборе теплых полов, является их мощность. Этот критерий зависит от следующих пунктов:

• площади пола, который требуется прогревать;
• вида нужного обогрева (дополнительный или основной);
• типа помещения, где будет проводиться отопление (балкон, жилая комната, офис, склад).

Расчет мощности теплого пола

При проведении расчетов теплого пола нужно брать лишь полезную площадь, где чаще всего находится человек. Так, если это кухня, то под мебелью и холодильником можно не рассчитывать площадь. При проведении расчетов обязательно нужно заранее определиться с местом расположения всех нагревательных элементов, так как в дальнейшем изменить их позиции будет невозможно.

Если вы решили применять теплый пол как осзновной обогрев, то отведенная под него площадь должна составлять минимум 70% всего помещения.

Этапы монтажа и подключения

Чтобы представить себе, как подключить инфракрасный теплый пол, процесс монтажа можно условно поделить на несколько этапов:

• чертёж теплого пола
• выравнивание чернового основания, раскладка гидро и теплоизоляционного слоёв;
• подготовка места для крепления терморегулятора;
• укладка инфракрасной плёнки и соединение нагревательных элементов;
• первичное тестирование;

• установка термодатчика;
• подключение терморегулятора
• тестирование работоспособности системы;
• укладка полиэтилена (дополнительно и твердого покрытия для ковролина или линолеума)
• укладка чистового покрытия.

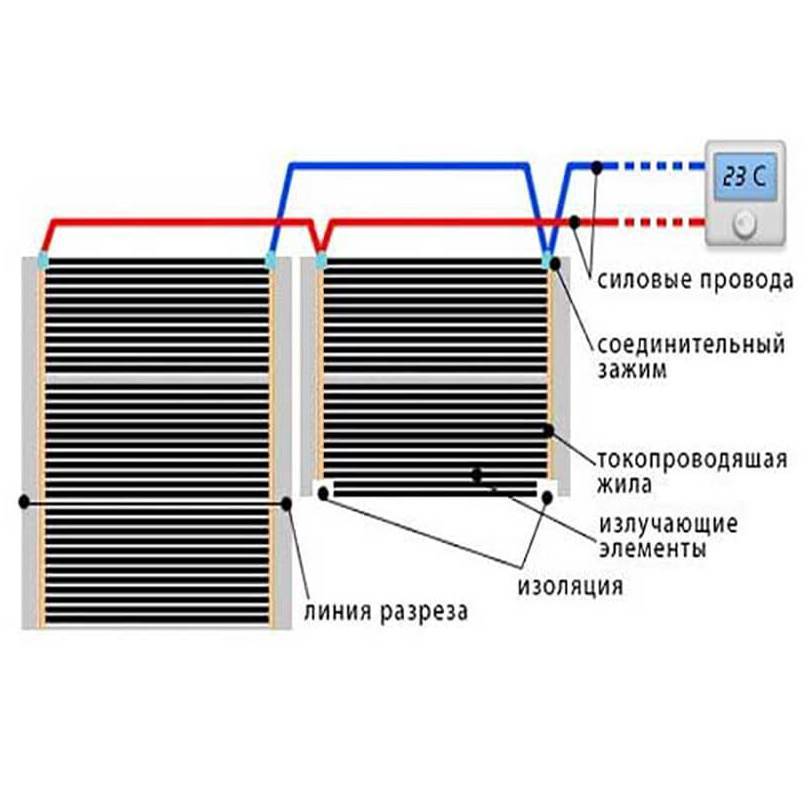

Схема подключения инфракрасного пола не сложная, достаточно внимательно изучить инструкцию и познакомиться с секретами опытных мастеров.

Расход электроэнергии на инфракрасный теплый пол

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

Устройство напольного отопления

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга.

Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно.

Перед подключением системы к терморегулятору производят ее испытание

Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
Установка датчика температуры осуществляется под пленкой ближе к середине второй секции

Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки.

Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.

Как соединять пленку

На каждое пленочное полотно должен быть установлен медным зажим, который пробивает ее и надежно фиксируется с медным проводником. После фиксации необходимо проверить надежность крепления – вы должны немного потянуть зажим, при этом он не должен двигаться по отношению к пленке. К этому зажиму и будет крепиться подключаемый провод. После соединения с проводом зажим прячется под битумный изолятор и обжимается.

После крепления проводов ко всем нагревательным элементам вам следует подключить их к терморегулятору, который впоследствии тоже должен быть подключен к сети.

После окончания работ вам следует проверить работоспособность системы. Вы также должны проверить в местах подключения надежность изоляции. При проверке вам нужно проверить каждый греющий элемент.

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

Пример монтажа нагревательного кабеля теплого пола

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Схема подключения инфракрасного теплого пола

От каждой секции инфракрасной пленки должно выходить по два провода и подключаться к контактам терморегулятора. Есть два способа как выполнить подключение проводов к инфракрасному теплому полу. В обеих вариантах применяется схема параллельного подключения секций между собой.

Первый способ от каждого куска пленки питающие провода (фаза и ноль) выводятся в подрозетник или распредкоробку, там провода соединяются параллельно между собой. После чего их выводы подключаются к терморегулятору.

Недостаток такого подключения — большое количество подключаемых проводов. К тому же для соединения провода нужно сводить в какую-то коробку. А где ее взять, если ремонт уже завершен?

Второй способ более простой. Подключение выполнить методом шлейфования. Например, фазный провод подходит к шине одного куска пленки, соединяется в клемме и дальше идет на клемму другого куска пленки. И так далее. Причем подключение делать цельным проводом (разрезать его возле клемм не нужно).

Нулевой провод подключается аналогично. В результате мы получим параллельное подключение без распайки.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.
