Характеристика центробежных насосов для скважины
Центробежные погружные насосы, использующиеся для скважин, являются наиболее дорогостоящим вариантом. Но стоит заметить, что вариант этот можно назвать лучшим, поскольку он усовершенствован и способен обеспечить высочайшее качество работы.
Использование данного типа оборудования возможно не только для скважин песчаного типа, но и артезианского.
Особенность работы агрегата основана на колесе, расположенном непосредственно на валу самого двигателя погружного насоса. Данное колесо состоит из пары пластин, которые соединяются между собой лопастями. Вода, которая попадает между пластин, благодаря центробежной силе выталкивается в шланг, предназначенный для подачи воды из скважины.
Принцип работы, конечно же, прост, но мощность оборудования может отличаться. Это обусловлено тем, что в агрегате может располагаться различное количество ступеней
Наибольшее распространение получили погружные насосы с одноступенчатой конструкцией, но важно заметить, что многоступенчатая конструкция позволяет обеспечить максимальный напор воды из скважины. Такая конструкция предполагает расположение на валу несколько рабочих колес
В процессе работы вода из одного колеса подается прямо в рабочее отверстие другого. В результате получается максимальное давление, собранное с работы всех колес.
Выбор типа насоса
Все гидромашины, применяемые в быту для откачки воды из скважин и колодцев, разделяются на 2 вида: погружные и поверхностные.
Погружные
Агрегаты работают, находясь непосредственно в воде. Они сконструированы так, что жидкость выталкивается из них наружу через выпускной шлаг, прикрепленный к патрубку в верхней части насоса.
Также существуют погружные колодезные насосы, представляющие собой комбинацию скважинного аппарата и гидроаккумулятора. Последний – это емкость для воды, снабженная резиновой мембраной, обладающей высокой эластичностью. На следующем фото показан насос “Водолей” с емкостью для воды.
Как было сказано выше, погружные насосные станции имеют гидроаккумуляторы. Основное их предназначение – это поддержание давления в системе водопровода на необходимом уровне, даже когда гидромашина отключена.
Плюсы погружных агрегатов:
- долгий срок службы (за исключением насосов вибрационного типа);
- возможность поднимать воду с глубоких скважин;
- бесшумная работа;
- агрегат не перегревается, поскольку его охлаждение происходит за счет жидкости, в которой он работает.
Недостатки:
- высокая стоимость (за исключением вибрационных аппаратов);
- из-за нахождения аппарата глубоко в скважине, сложно выполнять его техническое обслуживание;
- существует риск “потерять” агрегат при обвале стенок скважины.
Поверхностные
Работа поверхностных станций построена на принципе всасывания жидкости из колодца посредством длинного шлага. Сам агрегат размещается на поверхности, а шланг, подсоединенный к нему, опускается в колодец.
Насосные станции для дачи могут быть довольно компактными. Их легко переносить за специальную ручку и подключать (для полива растений) к отрытым водоемам, колодцам и различным емкостям с водой. Но существуют и стационарные агрегаты. Они устанавливаются (обязательно с автоматикой) в подвале дома или в другом помещении и служат для подачи воды в систему водопровода.
Поверхностный тип насосов имеет следующие плюсы:
- доступное техобслуживание;
- небольшие размеры;
- доступная цена;
- простота монтажа.
Минусы:
- можно применять только для колодца, поскольку высота всасывания насоса равняется 8 метрам, и для поднятия жидкости с большей глубины потребуется подключать в систему забора воды струйный насос (эжектор);
- чувствительность к чистоте выкачиваемой воды;
- достаточно высокий шум при работе;
- из-за недостаточного охлаждения возможен перегрев двигателя.
Из вышесказанного, можно сделать вывод: для подачи воды из неглубоких колодцев (до 8 метров) подойдут поверхностные гидромашины, но если имеется скважина, динамический уровень которой больше 8 метров, то разумнее выбрать погружной насос.
Расчет насоса для скважины
Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:
H(м) = P x 10,2 + Нв + Нп, где
H(м) – определяемая высота подъема жидкости в метрах;
Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);
Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;
Нп – потери давления из-за гидравлического сопротивления трубопровода.
Рис. 11 Таблица для расчета потерь в трубопроводе
Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.
Основную трудность в данных расчетах вызывает определение гидравлических потерь в трубопроводе. Дело в том, что они зависят не только от материала изготовления труб, но и объема проходящий по ним жидкости, поэтому при расчетах данный показатель проще определить в соответствии с таблицей на рис.11.
В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).
Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.
Итак, определяем потери:
Нп = (50 + 12) х 11 \ 100 = 6,82 (м)
И получаем общий результат:
H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)
Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

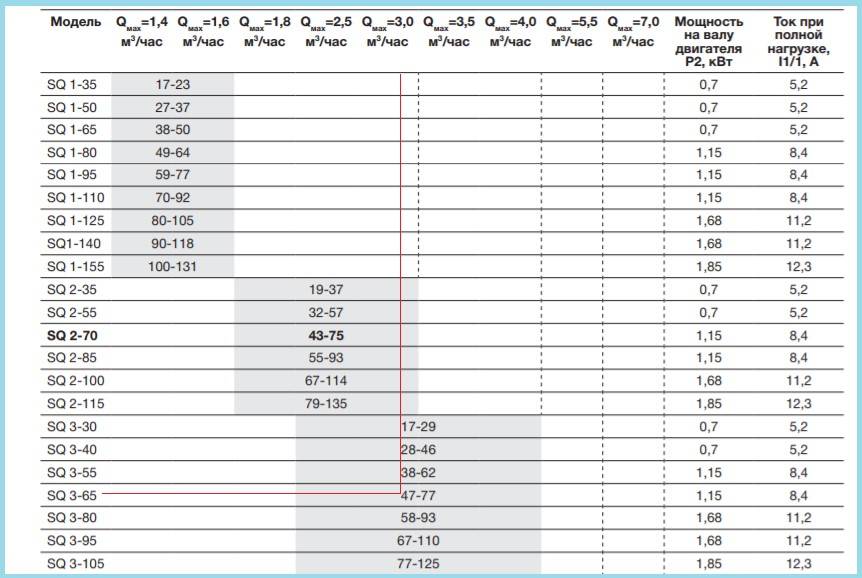

Рис. 12 Таблица для напорных характеристик Grundfos
На что ориентироваться при выборе изделия
Чтобы поиск насоса не превратился в бесконечный и не испортил человек нервы, важно знать ряд простых правил, следуя которым подберется наиболее оптимальная модель:
Важно учесть глубину скважины и на каком уровне располагается вода. Перед тем, как совершить покупку, пользователь должен прочитать в паспорте устройства максимальную глубину, с которой работает насос, так он обезопасит себя от лишнего возращения в магазин.
Также, необходимо учитывать объем потребностей
Здесь все просто, чем выше нужда в воде, тем более производительный насос необходимо покупать. Так, например, расход одного человека составляет 200 литров, поэтому ему достаточно стандартного прибора на 10-20 литров в минуту. Однако, когда в семье проживает 4 человека, лучшим вариантом будут модели с производительностью в 60 и более литров в минуту, тогда воды хватит на всех. Важно понимать, что в этот расчет не входил расход на домашние хозяйства или бассейн, их также стоит учесть.
Дебит скважины. Это один из главных параметров, так при покупке устройства необходимо знать, что производительность насоса, не должна быть выше поступающей жидкости за раз. Иначе насос будет всасывать пустоту, вместо воды, а еще хуже – грязь.
Напор. Чтобы определить этот параметр, достаточно вспомнить простые знания математики. Сначала производится вычисление высоты водного столба. Для этого к глубине скважины, которая измеряется в метрах, прибавляется цифра 30. Таким образом, если глубина равна 60 м, то высота столба составит 90 м. Далее к этому значению прибавляется 10 %. Получится цифра 99, то есть для полноценного функционирования, владельцу необходимо купить прибор с напором в 100 м.
Диаметр скважины. Важно понимать, что большинство предлагаемых вариантов, рассчитаны на работу с диаметров в 10 см.
После того, как пользователь ответит на все эти вопросы, подобрать необходимую модель не составит труда.
На какую глубину опускать насос в скважину
Довольно часто мы слышим жалобы: «Я поставил насос, но у меня все время идет муть с песком». «А у нас со старым насосом бежала чистая вода, а поменяли – пошла мутная, совсем испортилась». Так что сегодня – про это: на какую глубину, какой мощности и какой насос ставить в скважину на воду.
Краткий ликбез
Мы помним, что у скважины на воду есть внешняя труба (стальной кондуктор) и внутренняя труба (рабочая колонна, с фильтром или без). Кроме того, существует так называемый «удельный дебит» (строго говоря, термина «производительность скважины» нет). Он показывает, насколько глубже мы можем загрузить насос, чтобы получить больше воды.
В самой скважине вода набирается неравномерно: на разной высоте – по-разному. Не так, как если б вы открыли кран, и водичка побежала потоком с одинаковой скоростью, объемом и давлением. В пустую скважину вода сначала станет прибывать быстро, затем медленнее, потом остановится. Соответственно, чем глубже мы загружаем насос, тем больше можем взять воды в единицу времени. График при этом выглядит как с-образная кривая.
Есть также производительность насоса (с дугообразным графиком). Насос может либо высоко подбрасывать воду, либо на небольшую высоту, но значительно большее ее количество.
Вспоминаем и понятие уровня – статического (зеркала покоя) и динамического.
Статический уровень (зеркало покоя) – когда мы не качаем воду из скважины, и уровень воды стабилизируется на определенной глубине. Динамический уровень – когда забираем определенный объем воды с определенной глубины, после чего уровень останавливается в определенной точке.
Так вот насос определенной мощности и напорности должен быть установлен на определенную глубину. А именно – на 5 метров ниже, чем динамический уровень воды в скважине. В этих 5 метрах заложены в том числе сезонные колебания (как правило, зимой воды меньше вследствие перемерзания зон подпитки, а после паводка ее значительно больше).
К каждому насосу прилагается график, он не всегда совпадает с реальными рабочими характеристиками. Насос нужно подбирать таким образом, чтобы рабочая точка графиков оказалась где-то ближе к середине (с учетом потерь динамических, на водопотребление, на смены диаметров, краны или фильтры, на заужение, на характеристики самой скважины).
Если вы подобрали модель насоса с учетом всех перечисленных факторов, тогда вы точно будете знать, на какую глубину ставить насос. И тогда не сломается ни насос, ни скважина. Но! Это при условии, что скважина у вас нормальная.
Чего делать нельзя?
А нельзя делать то, что на каждом шагу предлагают мелкодырочники-бракоделы – вставлять случайный насос, который у них есть с собой, причем с запасом по мощности. Ставить более мощный насос по отбору воды, чем дает сама скважина на этой глубине, нельзя. Если у вас скважина нормальная, то вы сожжете насос. Если у вас скважина не нормальная, либо с каким-то дефектом, то она очень быстро умрет.
Когда вы меняете насос, не покупайте его с запасом по напорности. При отсутствии необходимости большего напора, излишний напор перейдет в излишнюю производительность. А она, в свою очередь, к смерти говноскважины, и довольно быстро. Потому что вода, которая поступает снизу, закончится, и начнет поступать вода сверху, которая потащит за собой гумус, песчинки суглинка или супеси, рыхлятину. Постепенно все это начнет накапливаться на дне, подниматься, и скважина превратится в яму с глиной.
Также не ставьте насос на забой, до упора, если не хотите вечно получать мутную воду с песком. Там должен находиться отстойник. А насос – минимум в 5 метрах от дна скважины. Еще лучше – выше фильтрующего элемента. И совсем хорошо – на 5 метров выше от начала глухой части рабочей колонны. Если насос поставить поближе к поверхности, он будет отбирать меньше воды. Опять же при условии: ваша скважина нормальная.
Чудеса ОФР
При сложных геологических условиях (карстовые образования и пр.) особенно тщательно выбирается глубина загрузки. Если это сделано, скважина будет воду давать нормально. Даже говноскважина, если 1,5 метра скважины известны, опытно-фильтрационные работы проведены, будет давать воду без мути, песка и механических примесей. Но химсостав все равно оставит желать лучшего.
Кто может установить насос правильно?
Правильно смонтировать насос могут те компании, у которых в штате работает гидрогеолог. Кто знает параметры скважины и собирается нести ответственность, в том числе финансовую, за работоспособность скважины – за ее качественные и количественные характеристики. Так что будьте внимательны, и не поддавайтесь на уловки бракоделов.
Дополнительно
Монтаж погружного насоса в скважину обязательным этапом подразумевает сборку гидроаккумуляторного узла. Для этого необходимо смонтировать реле давления прямо на баке. Настроить это устройство можно при помощи манометра. Как правило, насос включается при падении давления до отметки в 1,5 бара, а выключается тогда, когда давление растет и достигает 3 бар.
Для подсоединения бака к трубопроводу используются фитинги. В данном случае речь идет о переходниках. В зависимости от конкретной ситуации они могут быть двух видов — угловые или прямые. Первые используются в том случае, если бак расположен вертикально (при этом вход находится внизу), а прямые применяются для горизонтальных баков. Все соединения должны быть загерметизированы с помощью специальной пасты.
Пошаговая инструкция по подключению погружного насоса
Центробежные насосы для скважин считаются простыми в использовании. Агрегаты достаточно надежные, поэтому обеспечивают надежность и достойные эксплуатационные свойства. Установить насос в скважину можно и самостоятельно, иногда может понадобиться помощь одного-двух человек. Самый важный этап – погружение насоса в отверстие скважины. После выполнения этого этапа помощь посторонних людей не понадобится.
Монтаж скважинного оборудования включает следующие этапы:
Подготовительный. Для начала у вас должна быть скважина, которая по своим параметрам соответствует выбранному насосу. В скважину устанавливают трубопровод, в который будут монтировать сам насос
На подготовительном этапе важно правильно закрепить трос на корпусе. Во избежание протекание воды нужно герметизировать систему любым удобным способом.
Фиксируемый трос соединяют с проушинами. Чтобы он не соскальзывал и не менял свое положение, используют специальные планки
Важно исключить повреждения трубы. Конструкцию с закрепленным тросом соединяют с помощью разных элементов
Лучше всего для фиксации подойдут хомуты или изолента. Расстояние между крепежами должно быть не более 1,5 метра.
- Погружение насоса. На этом этапе нужно подготовить обсадную колонну. Для плотного прилегания и установки насоса потребуется на часть колонны, которая выступает, зафиксировать фланец. Такое соединение уплотняют кольцом. Поскольку при погружении насоса имеем дело с достаточно большим весом, лучше всего трос закрепить еще и ручной лебедкой. Ручным способом удастся проконтролировать скорость погружения.
Погружают скважинное оборудование плавно. На протяжении всего процесса нужно удерживать трубу при вращении вала лебедки. Если вы используете бытовой насос для монтажа в скважину, убедитесь в выборе оптимальной глубины. Она должна быть не более 5 метров от поверхности. Такие модели не предназначены для погружения глубже, поскольку есть риски нарушения герметичности. В результате это обернется выходом из строя погружного оборудования.
Трос устанавливается на внутренней части крышки. Трубопровод проходит через центральное отверстие. В конструкции есть еще одно отверстие, через которое будет проходить электрический кабель. Разные стороны оголовка фиксируют болтами. Только после этого можно переходить к настройке автоматической системы
Важно правильно просчитать сопротивление изоляции. После погружения сразу не стоит запускать оборудования
Погружному насосу необходимо время. Примерно через 15 минут двигатель заполняется водой.
Проверка работы погружного насоса в скважине
На этом этапе важно скорректировать рабочую точку насоса. Это основной параметр, который влияет на эффективность работы агрегата и непрерывность его работы
Рабочая точка – это одна из ключевых характеристик, которая учитывается при выборе погружного насоса. При выборе оборудования также важно просчитывать параметры агрегата, расход и напор.
На параметры насоса для скважины влияют размеры участка, диаметр трубопровода, риски изменения любых параметров локации. На основе множества данных строят кривую, которая подвергается изменениям.
Предварительные монтажные работы
Характеристики погружного насоса
Перед тем как опускать насос в скважину, следует измерить все ее параметры. Основными техническими параметрами являются:
- глубина;
- статистический и динамический уровень воды.
Если с глубиной и шириной сразу все понятно, то что такое статистический и динамический уровни воды, знают не все. Эти термины чаще всего известны только профессионалам.
Динамический потенциал влияет на мощность используемого прибора и определяет, какой объем воды скважина способна выдавать за единицу времени.
Статистический показатель указывает, на какую минимальную высоту насосная установка способна поднять воду. Он указывает расстояние от поверхности земли до уровня воды.
Перед установкой насоса в скважину следует определиться, насколько часто будет использоваться помпа. Если предполагается частое использование, то имеется смысл подвести стационарную линию электроснабжения для насосного оборудования. При нерегулярном использовании, для питания оборудования достаточно будет применения удлинителя с розеткой.
При подключении удлинителя следует учитывать, что энергопотребление аппарата является достаточно высоким, поэтому провод удлинителя должен иметь подходящее сечение, чтобы предотвратить перегрев и, как следствие, замыкание и пожар.
Какие параметры учитывать при выборе
Выбирая наиболее подходящий насос для водоснабжения, следует обращать внимание на основные параметры прибора:
- Производительность. Не стоит брать слишком мощную модель, не изучив возможности скважины. Желательно приобрести агрегат со средней производительностью, чтобы обеспечить подачу воды в необходимом количестве.
- Напор. Следует заранее выяснить, какой напор потребуется. Для этого к глубине скважины добавляют 30 плюс 10%.
- Качество воды. Если в скважине чистая вода, можно брать любую модель, подходящую под технические характеристики. Если есть загрязнения, стоит выбрать винтовой тип прибора, способный перекачивать грязную жидкость.
Условия применения скважинных насосов
Скважинные погружные насосы имеют достаточно широкую сферу применения и, прежде всего, как поставщика чистой и технической воды для: — питьевых и хозяйственных нужд, особенно, загородного дома; — снабжения предприятий и технологических нужд; — применения в фонтанных и декоративных установках;
Помимо поверхностных насосов, глубинные также создают привлекательные басейновые композиции; — полив газонов и орошение садовых культур; — забор и доставка на поверхность, в основном термальных вод, с последующим использованием их по назначению; — заполнение емкостей и резервуаров для противопожарных целей.
Скважинные поверхностные насосы целевым назначением используются для подъема и перекачки жидкости из открытых котлованов и подземных разработок.
Часто используются в процессах выщелачивания благородных металлов в горных выработках.
Многие модели, изготовленные из стойких коррозионных материалов, ориентированы и для транспортировки морской воды.
Таким образом, для различных условий эксплуатации подбираются агрегаты соответствующих характеристик.
Типы скважинных погружных насосов для воды
Скважинные центробежные погружные насосы, многоступенчатые насосы задействуются в случаях эксплуатации в среде с повышенным составом взвесей. Встроенная термозащита, надежность и высокая отдача позволяют им выбирать жидкость из более 200 метровой глубины и отлично подходят для артезианских скважин. Причем напор может превышать более 100 метров.
Скважинные вихревые погружные насосы работают в среде с содержанием песка не более 40 г/м³, с 30 метров от поверхности зеркала. Перекачка осуществляется на принципе завихрения, создаваемого специальным рабочим колесом внутри насоса. Преимущество их в создании высокого давления при малом объеме. Наибольшее применение находят в скважинах с незначительным дебитом, поскольку производительность их меньше центробежных.
Скважинные винтовые (шнековые) погружные насосы работают в условиях, с содержанием абразивных включений до 40 г/м³. Устройства могут эксплуатироваться на открытых, естественных водоемах с глубиной 15 метров, создавая напор, превышающий 90 метров.
Скважинные вибрационные погружные насосы относится к числу универсальных и востребованных механизмов для откачки из подвалов, полива и подачи в дом. Часто используется для прокачки пробуренных скважин. Они неприхотливы в эксплуатации, компактны, просты в применении и мобильны. Вибрационные устройства с верхним расположением всасывающих отверстий упреждает перегрев двигателя, причем, без использования термозащиты.
Итак, причиной выхода из строя скважинных погружных насосов остаются взвешенные механические частицы. И поэтому, после определения основных характеристик оборудования, следует определиться и с составом воды.
Как выполнить расчеты?
Теоретически, если бурение и установка насоса погружного должны выполняться профессионалами, то сделать расчеты можно и самостоятельно. Но если владелец участка не уверен в собственных силах или хочет проверить свои расчеты, то и в этом случае стоит обратиться к специалисту.
Чтобы понять, какие именно насосы в данном случае нужны, какие технические характеристики будут оптимальными, нужно рассчитать несколько основных параметров:
- Дебит источника воды. В основном это то фактическое количество жидкости, которое прибывает в скважинный ствол за принятую единицу времени (час или сутки). Выбор насоса в значительной степени зависит от этого показателя.
- Напор воды. Он представляет собой значение высоты водяного столба от точки, где происходит забор, до крайней точки водоразбора, находящейся уже в доме. К этому показателю при расчетах еще добавляют величину, рассчитанную с учетом суммарной длины горизонтального трубопровода. Здесь действует такое соотношение: каждые 10 м горизонтальной трубы соответствуют 1 м напору водяного столба.
- Количество воды, которое потребляется в течение часа. В расчет берут ее максимальное значение, при этом складывают объемы воды, вытекающие за это время из всех расположенных в доме точек водоразбора.
- Диаметр колонны скважины. В расчет принимается минимальный диаметр. Нужно учитывать, что в местах соединений труба может сужаться.
При расчетах нужно также учесть, сколько человек проживает в этом доме. Для обычной семьи из 3-4 человек достаточно приобрести погружной насос, который будет обеспечивать подачу порядка 3 куб. м в час, причем его максимальный напор будет до 60 м. Более мощная модель даже не понадобится, особенно, если установка будет сопровождаться монтажом гидроаккумулятора, благодаря которому нужный объем воды будет постепенно накапливаться в баке. В любом случае на выбор должны влиять соображения удобства и здравого смысла, а не просто экономии.
Критерии выбора
Рассматривая глубинные насосы для скважин — какой выбрать решают по совокупности характеристик модели и соотношению их с условиями эксплуатации, в том числе – с рабочими параметрами источниками и основными показателями системы водоснабжения.
1. Одной из важнейших характеристик является производительность (объем перекачиваемой воды за единицу времени). Она должна обеспечивать суммарную потребность в воде, включая бытовые нужды и орошение участка. При этом следует сопоставлять эту характеристику с дебетом скважины. Если дебет (интенсивность прибывания воды) будет меньше производительности насоса, возникает риск выкачивания всей жидкости и опасной для техники работы всухую. Предотвратить поломку можно, установив датчик сухого хода.
2. Напорные характеристики для промышленных скважин определяются по достаточно сложной технологии. В бытовых условиях принято руководствоваться следующими положениями:
- 1 метр вертикального подъема = 1 атм.,
- 10 метр горизонтального перемещения воды до точки потребления = 1 метру подъема = 1 атм.
3. Способность насоса перекачивать жидкости с нерастворимыми примесями должна соответствовать качеству воды в скважине.
4. Диаметр насоса должен позволять легко погружать его в канал скважины. Минимальный требующийся зазор между стенками скважины и корпусом агрегата для каждой модели указывается в инструкции.
5. Наличие дополнительного оснащения (защитной решетки, фильтра, обратного клапана) повышает эффективность работы системы водоснабжения в целом и долговечность перекачивающего агрегата.
6. И, конечно же, при выборе глубинного насоса цена также имеет значение.
Таким образом, решить, как правильно выбрать насосы для скважины на воду по одному лишь параметру, невозможно. Потребуется всесторонний анализ предлагаемой техники и условий ее эксплуатации.
Глубина спуска электронасоса в скважину
Важными параметрами при опускании погружного электронасоса считаются величины динамического порога, статической отметки. Для определения уровня статического измеряется отрезок между зеркалом воды и входом в обсадную трубу после закончившегося водозабора. Фиксация динамического порога отмечается, когда вода остановилась на точке равновесия, на одной отметке в процессе откачивания и поступления жидкости при включенном насосе. Значение его также равно отрезку от земли до воды. Динамический порог обязательно нужно учитывать, когда приходится опускать насосный агрегат в скважину. Погружному электронасосу необходимо размещаться приблизительно на три метра ниже него.
Данные для подбора скважинного насоса
Разобравшись с техническими аспектами насосов и особенностями конструкции скважины, перейдем к более детальному анализу критериев подбора скважинного насоса.
Выделим основные параметры:
Уровень погружения. Насосы центробежного типа могут погружаться в столб воды на глубину не более 30 м. Винтовые насосы — не более чем на 15-20 метров. Перед приобретением скважинного глубинного насоса обязательно ознакомьтесь с данными параметрами в инструкции по эксплуатации насоса. Ошибки выбора могут привести к тому, что избыточный объем воды воздействующий на насос, может с легкостью повредить его механизмы.
Расстояние от скважины до дома
Важно учитывать данный параметр, так как каждые 10 метров трубы по горизонтали приводят к потере давления примерно 0,1 Бар (или 0,1 атм, или 10 кПа), каждый отвод трубы (поворот) — 0,11 Бар (0.11 атм, 11 кПа), тройник и обратный клапан установленные на скважине до реле давления — 0,39 Бар (0,39 атм, 39 кПа) на элемент.
Количество точек подключения. Здесь учитывают унитаз, стиральные и посудомоечные машины, умывальники, раковины, душевые кабины. Для расчетов берется среднее значение расхода на точку, равное 10 литров в минуту.
Производительность скважинного насоса определяется исходя из количества точек подключения
При этом важно соблюсти баланс бесперебойной работы по обеспечению водой точек подключения с минимальным числом включений-выключений насоса в час. Большинство производителей рекомендуют не более 50 циклов в час, но, на практике лучше придерживаться показателя 15-20 включений в час.
Проанализировав приведенные выше пункты, выведем формулу расчета скважинного насоса:
- N = H + G + S + Z (при условии что дебет скважины (D) меньше количества одновременно используемых точек разбора воды (T, обычно на одну точку задается расход 10 литров в минуту)).
- N = G + S + Z (при условии D ≥ T)
где:
N — требуемое значение напора насоса для скважины.
H — глубина скважины (столб воды в котором находиться насос).
G — горизонтальный участок трубы.
S — сопротивление напору (совокупность фильтров, углов и тройников в системе).
Z — зеркало воды в скважине.
Для того, чтобы понять, как работать с данными формулами, рассмотрим конкретный пример.
Самые качественные насосы для скважины глубиной 15-20 м
BELAMOS 3SP 60/1.8 (600 Вт)
Среди плюсов, которые часто отмечают пользователи данного погружного насоса, стоит выделить простую эксплуатацию. Замену винтового механизма насоса легко сделать самостоятельно. Для этого не обязательно пользоваться услугами сервисного центра.
Мощный двигатель позволяет насосу запускать работу 20 раз в час, за который он может перекачать до 1,8 кубических метра воды, температура которой не должна быть выше 35 градусов.
Модель подойдёт для использования в системах индивидуального водоснабжения.
Диаметр скважины в этом случае должен превышать 10 сантиметров. Двигатель оснащён термозащитой, масляная ванна которой помогает ему работать дольше в воде.
Преимущества:
- стабильность напора;
- работает без перегрева;
- не шумит;
- универсален в использовании.
Недостатки:
нет защиты от сухого хода.
UNIPUMP ECO 2 (750 Вт)
Экологически чистые материалы входят в состав данной модели, что позволяет использовать его для подачи питьевой воды, а не только для бытовых нужд. Насос является бесшумным, подключается к сетям с напряжением в 220/230 В. Эту модель необходимо размещать только в тех колодцах и скважинах, диаметр которых больше 11 см. С помощью агрегата организовывают полив или орошение участка.
Покупателями отмечается хорошая работоспособность данного устройства, напор которого составляет 60 м. Его можно погрузить в скважину на глубину в 2 десятка метров, он обеспечит перекачку до 4,8 кубических метра воды в час.
Этот насос нельзя использовать в колодцах, где есть ил или песок. Вода не должна содержать более 100 г примесей на кубометр.
Работа двигателя начинается медленно, с постепенным увеличением оборотов. Агрегат оснащён защитой от перегрева. В комплект насоса входит сетевой шнур, длина которого равна 30 метрам.
Преимущества:
- высокопроизводителен;
- бесшумный;
- длинный кабель;
- используется для питьевой воды.
Недостатки:
- не защищен от сухого хода;
- отсутствует обратный клапан.
DELTA НП2-55/60 (900 Вт)
Модель относится к погружному типу. Двигатель с мощностью 900 Вт. Может работать на глубине до 15 м. Напор насоса равен 60 м, в течение часа он способен перекачать 3,3 кубических метра чистой воды.
Нержавейка, из которой сделан корпус, защищает его от коррозии и помогает установке работать дольше.
Эта модель относится к бюджетному сегменту, подходит для частых домов с целью поливки сада или огорода.
Встроенное термореле остановит систему при критических температурах. При температуре выше 35 градусов насос автоматически прекращает работать.
Устройство бесшумное, не вызывает трудностей при эксплуатации. В комплект оборудования входит сетевой кабель, длина которого равна 20 метрам, и который подключают к напряжению 220/230 В.
Преимущества:
- высокопроизводителен;
- практически не шумит;
- мощный напор.
Недостатки:
нет защиты от сухого хода.
При выборе скважинного насоса обращайте внимание на гарантии производителя и наличие сервисных центров в вашем городе. ✦ Секреты садовода:Какой самый лучший насос для полива из бочки стоит приобрести?
✦ Секреты садовода:Какой самый лучший насос для полива из бочки стоит приобрести?
Смотрите видео: насосы для скважины
Пожалуйста, оцените наш материал:
Мне нравитсяНе нравится
