Замена насоса в скважине – порядок работ

Самостоятельное подключение

Как подключить скважину к насосу? Сделать это можно при помощи профессионалов или же самостоятельно. Услуга мастеров будет стоить не так уж и дешево, поэтому все чаще предпочтение отдается установке своими силами. Сделать это не так уж сложно, если предварительно изучить порядок действий.

Рассмотрим самую простую схему насоса, которая поможет как в подключении, так и при эксплуатации.

На выходной патрубок устанавливается особый переходник для труб. Чаще всего он продается сразу с агрегатом. Если нет, придется докупить его. На данный переходник прикручивается муфта.

Монтаж поверхностного насоса

Монтаж поверхностного насоса в скважину осуществляется либо в помещении, либо непосредственно над ней. Подключение поверхностного насоса к скважине начинается с того, что в земле следует выкопать место для прибора ниже уровня промерзания почвы – кессон.

Начинаем подключение поверхностного насоса:

  • к всасывающей части прикрепляем необходимый нам шланг;
  • в месте окончания шланга следует закрепить специальный клапан. Он препятствует обратному сливу воды в момент отключения прибора;
  • фильтрующий элемент прикрепляется на обратный клапан. Он чистит воду от грязи и частичек песка;
  • шланг погружается в отверстие на нужную глубину.

Установку насоса в скважину своими руками осуществить совсем несложно при наличии инструмента.

Схема подключения поверхностного прибора представлена на рисунке:

Схема 1

Монтаж погружного насоса

Для установки глубинного насоса в скважину, необходимо четко следовать инструкции. Погружной насос для скважин устанавливается прямо в отверстие. Причем должен быть выдержан определенный зазор между прибором и шахтой, иначе он попросту сгорит. В инструкции можно узнать минимальное расстояние между стенками. Как подключить погружной насос?

Инструкция по установке погружного насоса в скважину выглядит следующим образом:

  • на патрубок насоса монтируется обратный клапан. Он препятствует сливу воды трубой, когда прибор прекращает работу;
  • к всасывающей части прикрепляется особый клапан, фильтрующий воду;
  • на обратный клапан прикрепляется шланг, по которому вода будет подниматься вверх;
  • провод электропитания к глубинному насосу крепят к нагнетательному шлангу при помощи особых клипс или стяжек из полимерного материала;
  • в кронштейны верхней части корпуса прибора вводят шпагат. Именно на нем он будет висеть в скважине;
  • как опустить насос в скважину? Делать это нужно аккуратно и исключительно при помощи каната.

Установить глубинный насос – не такая уж и сложная задача, с которой можно справиться и самостоятельно.

Схема подключения агрегата погружного типа представлена на рисунке.

Схема подключения 2

После погружения на нужную глубину, канат необходимо зафиксировать специальными кронштейнами. На какую глубину нужно опускать насос? Обычно прибор фиксируют в метре от дна. Глубина монтажа глубинного насоса зависит и от свойств почвы и уровня грунтовых вод.

Типичные ошибки при подключении

При монтаже крайне важно избежать ошибок, которые впоследствии обязательно скажутся в будущем. Наиболее типичные из них при монтаже насоса в скважину следующие:

  • неверное определение высоты подвеса агрегата;
  • малое сечение питающего электрокабеля;
  • пренебрежение установкой защиты от нестабительности напряжения;
  • недостаточный диаметр трубы для подачи воды;
  • отсутствие в системе обратного клапана;
  • неверный подбор либо отсутствие КИП и управляющей автоматики.

Вот и все. Теперь вы знаете, как правильно установить насос в скважину. Как видим, делать самому это несложно, главное, вникнуть во все нюансы. Еще один совет – не экономьте на насосной станции. Лучше один раз потратиться и купить качественный прибор, чем потом постоянно чинить дешевый. И еще – перед тем как установить насос в скважину, просмотрите видеоролики, где подробно рассказывается обо всех нюансах.

Основные эксплуатационные особенности

Насос называется поверхностным, потому что для перекачивания воды его не нужно погружать в водоисточник. Монтаж осуществляют на уровне земли или чуть выше. Такое устройство для перекачивания воды относится к недорогому, но надежному оборудованию. При этом с его помощью не удастся поднимать и подавать воду с глубоких, например, артезианских скважин.

Обычно насос поверхностного размещения способен подавать воду с глубины максимум 9 м. Причем такое оборудование должно быть оснащено эжектором. Другие его варианты обеспечивают перекачку воды с меньшей глубины.

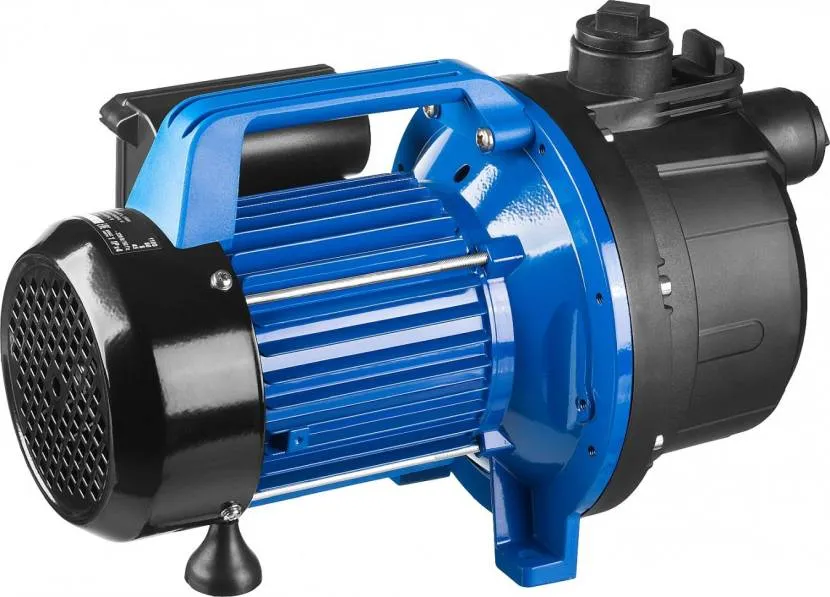

Вариант поверхностного насоса для неглубокой скважиныИсточник hummerplus.ru

Производители выпускают оборудование с небольшой мощностью. Доступны также устройства с более высокой производительностью. Широкий ассортимент поверхностных электронасосов позволяет выбрать модель под конкретные нужды. Маломощное оборудование обычно используют для полива растительности на частной территории, а более производительные модели применяют для бесперебойного обеспечения водой жилой постройки.

Итак, электронасосы поверхностного монтажа позволяют выполнить забор воды из следующих источников:

  • колодца;
  • неглубокой скважины;
  • бочки или другого резервуара;
  • искусственного или природного поверхностного водоема.

Независимо от вида водоисточника такое насосное оборудование работает по одному и тому же принципу. Устройство перекачивает воду, потому что на его всасе создается разрежение. Жидкость движется по водоводу из-за разного давления с двух сторон насоса.

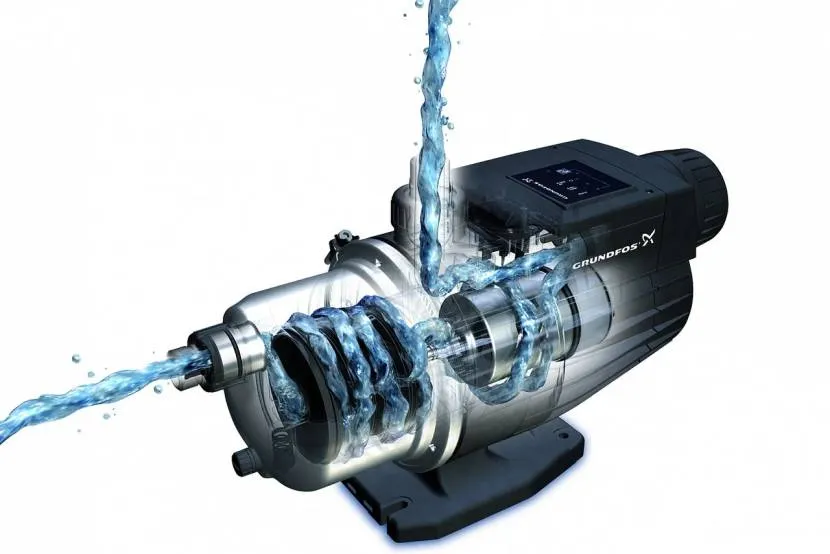

На всасе и выходе у поверхностного насоса разное давлениеИсточник prom.st

Перед тем как подключить насос к скважине или другому водоисточнику, точно определяют глубину, с которой будет подниматься вода. Ведь оборудование окажется бесполезным, если, например, скважина слишком глубокая.

На эту характеристику устройства оказывает влияние атмосферное давление, точное стандартное значение которого составляет 760 мм рт. ст. Именно такая максимальная величина может образоваться на всасе поверхностного насосного оборудования. Теоретически она не позволит перекачивающему устройству осуществить даже забор ртути при вакууме с глубины более 10,3 м. В реальности же перекачка выполняется воды, при движении которой по трубопроводу образуются гидравлические потери. Из-за них возможная глубина подъема уменьшается. Именно поэтому реальная характеристика практически никогда не превышает 9 м.


Чем меньше расстояние от насоса до водоисточника, тем эффективнее будет работать оборудованиеИсточник msreal.lv

Когда домовладелец обращается в специализированную компанию за помощью по обустройству автономного водопровода, ее специалисты обязательно порекомендуют автоматизированное управление для поверхностного насосного устройства. После монтажа такой системы оборудование станет автоматически отключаться, если в него перестанет поступать вода. Защита от сухого хода ощутимо увеличит срок эксплуатации устройства.

Автоматизированное управление также можно использовать для программирования времени отключения электронасоса. Это пригодится, когда он используется для полива растительности на участке или наполнения какой-либо емкости, например, гидравлического бака. Автоматизированное управление обеспечит постоянный доступ к воде и не даст насосу работать вхолостую.

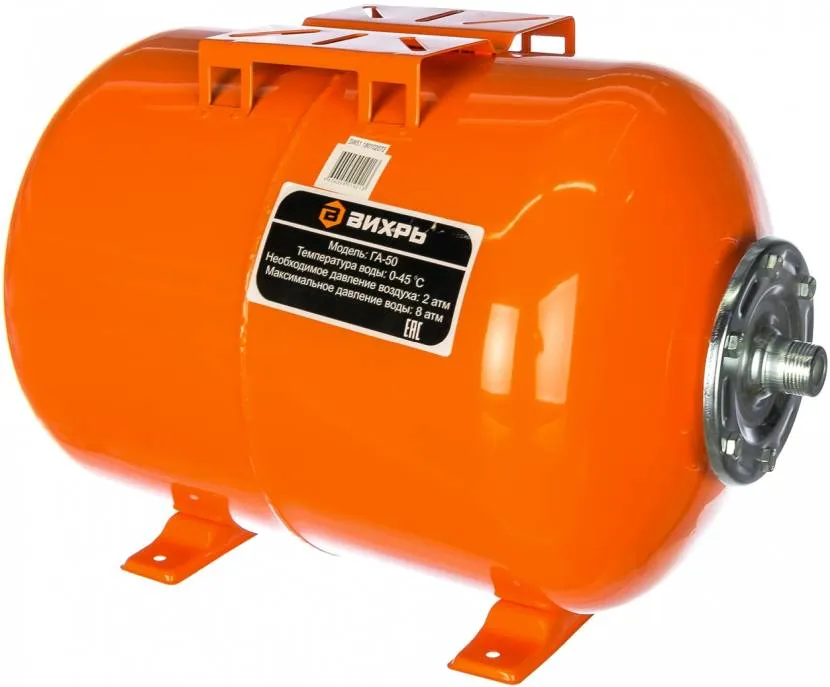

Гидробак для поверхностного насосаИсточник stblizko.ru

Специалисты также рекомендуют вместе с насосом поверхностного размещения использовать манометр. Его не придется отдельно приобретать, если решено в системе установить гидробак, который всегда комплектуется таким контрольно-измерительным прибором.

Гидробак – это резервуар с мембраной из прочной, но эластичной резины. Данный элемент растягивается, когда емкость заполняется водой. Мембрана обеспечивает необходимое давление в водопроводе. Она сжимается по мере расхода воды.

Закажите специалиста

прямо сейчас

Услуги по замене насосаЦены
1Замена насоса труба ПНД, ПП пластиковая D-32 до 40 м15 000 руб.
2Замена насоса труба ПНД, ПП пластиковая D-32 до 60 м20 000 руб.
3Замена насоса труба ПНД, ПП пластиковая D-32 до 80 м25 000 руб.
4Замена насоса труба ПНД, ПП пластиковая D-32 до 100 м30 000 руб.
5Замена насоса труба ПНД, ПП пластиковая D-40 до 40 м16 000 руб.
6Замена насоса труба ПНД, ПП пластиковая D-40 до 60 м21 000 руб.
7Замена насоса труба ПНД, ПП пластиковая D-40 до 80 м26 000 руб.
8Замена насоса труба ПНД, ПП пластиковая D-40 до 100 м32 000 руб.
9Замена насоса труба ПНД, ПП пластиковая D-50 до 40 м25 000 руб.
10Замена насоса труба ПНД, ПП пластиковая D-50 до 60 м30 000 руб.
11Замена насоса труба ПНД, ПП пластиковая D-50 до 80 м35 000 руб.
12Замена насоса труба ПНД, ПП пластиковая D-50 до 100 м40 000 руб.
13Замена насоса труба ПНД, ПП пластиковая D-63 до 40 м35 000 руб.
14Замена насоса труба ПНД, ПП пластиковая D-63 до 60 м40 000 руб.
15Замена насоса труба ПНД, ПП пластиковая D-63 до 80 м45 000 руб.
16Замена насоса труба ПНД, ПП пластиковая D-63 до 100 м50 000 руб.
17Извлечение застрявшего насосацены обговариваются
18Замена насоса труба металл D-40, 50 до 60 м лебедкой45 000 руб.

Квалифицированная замена насоса

Ремонт или

замена глубинных насосов

должна осуществляться на высоком уровне людьми, работающими в этой отрасли с применением спецоборудования. При этом монтировать нужно долговечные нержавеющие троса из качественной стали. Обычные оцинкованные троса при всех лучших показателях в эксплуатации прослужат не более трех лет. Обрыв такого троса приведет к механическому повреждению насоса и его неисправности

При замене оборудования важно учитывать все:

  • Срок эксплуатации скважины и ее техническое состояние
  • Глубина и диаметр обсадной трубы
  • Потребляемый объем воды
  • Состояние фильтров
  • Рельеф и тип грунта
  • Срок работы в эксплуатации скважинного насоса
  • Тип насоса: погружной использовался или глубинный

Все эти показатели в дальнейшем влияют на нормальное функционирование оборудования. Заменить глубинный насос вашей скважины сможет «Вода-Народу».

Причины поломки скважинных насосов

Несмотря на качественные насосы, предлагаемые лучшими производителями, они выходят из строя и приходиться их поменять. Существует ряд общих причин, влияющих на этот факт:

  • Износ в процессе эксплуатации
  • Перепады электричества
  • Насос подобран не той мощности
  • Подача воды насосом не рассчитана на заданную глубину
  • Неграмотный монтаж и обвязка скважины
  • Деформация или искривления обсадной трубы
  • Несоответствие диаметра насоса по внешнему радиусу с внутренним диаметром используемой обсадной трубы
  • Правильное подвешивание насоса
  • Пошаговое крепления с расстояниями, не превышающими допустимые

Существуют и другие причины, но одним из главных требований использования является то, что в рабочем состоянии насос не должен касаться обсадной трубы

А при использовании погружных насосов важно соблюдать расстояния их до дна скважины и до поверхности воды. Эти показатели всегда указываются в рабочих характеристиках по эксплуатации данных агрегатов

Стоимость замены скважинного насоса

Цена в Московской области

на замену в скважине

насоса

на воду от компании ООО «Вода-Народу» приятно обрадует заказчиков. Но на ее формирование влияют многие показатели:

  • Гарантийная или послегарантийная замена
  • Отдаленность объекта
  • Глубина загрузки и диаметр скважины
  • Требуемая мощность насоса
  • Производитель агрегата

Мы, компания «Вода-Народу» в Московской области, заменим любой неисправный насос и восстановим возможность подачи воды. Наши комплексные услуги позволяют клиентам решать весь спектр проблем и устранять технические неисправности в работе скважины.

Замена скважинного насоса — ответственная техническая задача. Замену насоса в скважине стоит доверять только профессионалам. Это комплексная работа, требующая знаний и соблюдения строгой технологии при подключении.

Тонкости монтажа погружного насоса

Приступать к установке насоса можно только после проверки состояния трубы. Все дальнейшие действия зависят от выбранной модели и параметров насоса. Специалисты советуют выбирать гибкие погружные насосы. Они подходят для регулирования глубины погружения насоса в скважину. Гибкие погружные насосы отличаются наличием шнура или троса для крепежа к трубе

Важно, чтобы материал выдерживал нагрузку оборудования при монтаже. Также проводятся расчеты разрывной нагрузки.

Определено, что разрывная нагрузка – это пятикратное значение от веса погружного насоса. При разрыве трос сможет удержать насос, что позволит избежать непредвиденных ситуаций.

При соединении шнура и оборудования придерживайтесь правила расположения узла на расстоянии на 15 см от входного отверстия. За счет этого в процессе работы устройство не будет захватывать шнур. В трубе должен быть клапан. Он способствует обратный выход воды из системы. Когда вы выполнили все подготовительные работы, переходит к процессу установки погружного насоса в скважину.



При опускании проверьте, чтобы шнур, подвес и труба были соединены с помощью изоленты. Между обмотками допускается расстояние не меньше 80 см. Поскольку погружные насосы плохо работают в условиях засоренных жидкостей, в скважине не должно быть песка, примесей, ила. При спуске погружного оборудования убедитесь в аккуратности выполнения работы

Важно, чтобы погружной насос не соприкасался со стенками трубы. При ударах могут остаться дефекты на оборудовании

Также не забывайте о защите агрегата. Воспользуйтесь резиновым уплотнителем, который монтируют на кольцо.

Определить, правильно ли вы выполнили установку насосного оборудования, позволит рабочее состояние агрегата. В идеале оно должно работать достаточно тихо, поскольку устанавливается на глубине. Вода должна перекачиваться быстро и эффективно в соответствии с заявленными техническими параметрами.

В случае с установкой погружного насосного оборудования не используют резьбовые элементы. Можно исключить варианты коррозии, из-за которой трубы часто деформируются и не способы выполнять свою функцию. Для монтажа применяют только крепежи на поверхности. В случае замены погружного оборудования это будет отличным преимуществом.

Особенности установки насосного оборудования

Монтаж насоса начинают с выбора шнура для скважины, способного выдержать нагрузку на разрыв в 5 раз превышающую вес устройства

Также стоит обратить внимание на то, на каком расстоянии следует закрепить подвес. Во избежание всасывания узла, его следует сделать не ближе, чем на 10 см от входного отверстия. Если опускание устройства производится более, чем на 10 м, в конце троса следует прикрепить пружинящую подвеску, которая будет гасить вибрацию

Ее функцию может выполнять медицинский жгут

Если опускание устройства производится более, чем на 10 м, в конце троса следует прикрепить пружинящую подвеску, которая будет гасить вибрацию. Ее функцию может выполнять медицинский жгут.

Капроновый подвес, электрошнур и металлопластиковую трубу соединяют изолентой между собой с шагом 0,7-1,3 м. Первое крепление делают на удалении 20-30 см от патрубка.

Не стоит использовать для подключения устройства резьбовые соединения, так как они могут со временем подвергнуться коррозии. Лучше всего выбирать фланцевые соединения, при этом крепежный болт должен располагаться сверху, а гайка, соответственно, снизу. Если болт упадет в скважину, это может стать причиной ее остановки.

Верхнюю часть нагнетательного трубопровода крепят к опорной плите, после чего производят установку обратного клапана (для моделей, в которых он не предусмотрен), колено, задвижку, манометр. Подвеску крепят к перекладине. При опускании насоса в скважину, он не должен соприкасаться со стенками. Можно подстраховаться и защитить корпус с помощью резинового кольца.

Сопротивление изоляции обмотки двигателя можно определить с помощью манометра. Далее проверяем достаточно ли погружено устройство в воду и тестируем работу электродвигателя под нагрузкой.

Установка насоса производится минимум на 30 см ниже динамического уровня воды в скважине. Под статическим уровнем понимают расстояние от поверхности до зеркала воды. После того, как вода начинает выкачиваться из водозабора,  замерьте уровень, на котором она остановится, – это и будет динамический уровень. Расстояние от оборудования до дна должно быть не менее  1-2 метров. Лучше всего использовать насосы с поплавковыми выключателями. Если вдруг уровень воды в источнике достигнет критической отметки, поплавковый выключатель остановит двигатель.

Как правильно разобрать

Сначала отключают питание, затем демонтируют, отсоединяют напорный трубопровод и производят его разборку:

  • снимают фильтр грубой очистки;
  • разъединяют моторную часть с гидравлической.

Разборка гидравлического блока:

  • гидравлическая часть зажимается тисками за напорный патрубок;
  • откручивается корпус;
  • с вала снимаются все детали;
  • при необходимости меняют изношенные или поломанные;
  • детали промываются, затем собираются на вал.

Разборка мотора:

  • он устанавливается крышкой вверх;
  • откручивается крышка, снимается уплотнительная прокладка;
  • сливается масло;
  • с помощью пресса нижняя крышка мотора осаживается вниз, стопорное кольцо освобождается, затем вынимается;
  • легкими ударами киянки по концу вала выбивается нижняя крышка с ротором;
  • вынимается ротор двигателя с подшипниками;
  • при необходимости замены снимаются подшипники с вала и сальник с верхней крышки мотора;
  • обмотки проверяются; если нужно, статор отправляется на ремонт.Сборка производится в обратной последовательности.

Подготовка сопутствующих монтажу материалов

Для установки водяного насоса нужно подобрать качественные материалы. Прежде всего, это касается троса, с помощью которого поднимают и опускают агрегат. Он должен быть прочным и длинным, рассчитанным на нагрузку, в 4-5 раз превышающую массу насоса.

Если насос будет подвешен на небольшой глубине, потребуется дополнительная амортизация. В этих целях подбирают отрезок медицинского жгута или гибкой резины. Проволока из металла не подойдет, поскольку вибрацию не гасит.

Для насоса покупают электрокабель, достаточно длинный, чтобы не натягиваться при работе. Также нужны трубы для подключения к общей системе. Стандартно приобретают пластиковые изделия.

Монтаж погружного насоса

Установка погружного насоса производится в скважине, не нужно отдельно оборудовать хозпостройку или устраивать кессон. Сначала выполняется сборка агрегата, к нему присоединяют кабель и трубу, которая обеспечивает подачу воды, трос, после этого конструкцию спускают в скважину.

Шаг 1: Подготовка к монтажу оборудования

В данном случае необходим обратный клапан, чтобы предотвратить слив воды. На него устанавливают фильтр, напоминающий по форме чашу и не пропускающий мелкие частицы ила.

За клапаном производится установка трубы/нагнетательного шланга

Для закрепленной трубы важно, чтобы она была ровной. Силовой кабель расправляют и выравнивают

Для всех соединений делается надежная гидроизоляция.

Шаг 2: Погружение насоса в скважину

Схема погруженного скважинного насоса.

После соединения описанных выше конструкций подготовительная часть считается завершенной и можно приступать к установке насоса.

Производится его опускание или погружение следующим образом:

  • надевают изготовленную из резины прокладку на обсадную трубу;
  • монтируют оголовок;
  • через отверстие оголовка протаскивают агрегат и плавно опускают его вниз.

Можно этого и не делать, но тогда погружение насоса потребует большей аккуратности. Конструкция весит немало, и плавное движение обеспечить нелегко, но это необходимо.

Даже если владелец участка монтирует систему отопления своими руками, то для опускания агрегата в скважину либо колодец ему понадобится помощь еще как минимум 2 человек. Это нужно для того, чтобы двое людей могли удерживать агрегат на весу, а третий постепенно должен опускать трос без сильных рывков.

При монтаже оборудования нужно тщательно следить за тем, чтобы в скважину не попали посторонние детали, которые потом стали бы препятствием. Стандартно между стенками трубы и насосом остается совсем маленький зазор, и даже предмет размером не больше гайки может создать проблему.

Глубина установки погруженного насоса.

Насос закрепляют на такой высоте, чтобы она была ниже динамического уровня воды, тогда он будет постоянно покрыт ею. При этом нельзя устанавливать его слишком низко, поскольку чем ближе он ко дну, тем выше риск засасывания песка или ила.

Кроме того, учитывается глубина установки для выбранной модели оборудования, которая указывается в техдокументации. В среднем для большинства агрегатов она составляет 10 м, но для эжекторных насосов больше — до 15-20 м. Бывают и специальные приборы, рассчитанные на глубину 25-40 м.

Оптимальный вариант — размещение насоса на расстоянии 1-2 м от дна скважины. После установки трос фиксируют на специальном кронштейне, расположенном на внешней стороне.

Шаг 3: Определение точки работы насоса

После завершения монтажных работ необходимо определить рабочие характеристики агрегата при имеющейся нагрузке. В техпаспорте указывают усредненные сведения, практические показатели могут от них отличаться.

Владелец должен провести испытания, в ходе которых измерит такой показатель, как расход воды за единицу времени. Для этого ему нужно проверить скорость заполнения жидкостью заданного объема.

В то же время с помощью манометра нужно измерить давление, создающееся в системе водоснабжения при работе оборудования. После этого следует проверить электрическую часть. Для этого к насосу нужно подсоединить специальные щипцы, проводящие ток. Это поможет измерить силу тока и потребление энергии при работе прибора.

Демонтаж глубинного насоса

Необходимость в демонтаже, выполняемом из-за выхода насоса из строя, может возникнуть по ряду причин, наиболее распространенными из которых являются:

  • неправильно выполненная установка насоса погружного типа в скважину;
  • неправильно подобранные элементы автоматического управления насосным оборудованием;
  • неправильный выбор самой гидромашины по ее мощности.

Так, если насос, изначально рассчитанный на обслуживание скважин глубиной не более 50 м, используется для подъема воды на высоту порядка 80 м, то ремонт такому оборудованию может потребоваться уже через несколько месяцев его эксплуатации. Автоматика данного насоса, настроенная на определенное давление перекачиваемой жидкой среды, просто не будет периодически отключать устройство, в результате чего оно будет работать с постоянными перегрузками и, соответственно, быстро выйдет из строя.

Извлеченный из скважины глубинный насос

Когда сломавшийся глубинный насос требует демонтажа, для осуществления этой процедуры лучше пригласить квалифицированных специалистов. Если же вы изучили теоретический материал на данную тему и просмотрели видео, которыми в интернете делятся пользователи насосных устройств погружного типа, вы можете выполнить демонтаж своими руками.

Преимущества обращения к квалифицированным специалистам

Основным и наиболее важным преимуществом привлечения для технического обслуживания и демонтажа погружного насоса квалифицированных специалистов является наличие у них необходимых знаний, навыков и опыта работы с гидромашинами. Это позволит таким специалистам быстро диагностировать неисправное оборудование, определить причину его выхода из строя или некорректной работы, оперативно устранить ее и выполнить пусконаладочные работы.

Кроме того, серьезные компании, занимающиеся установкой и ремонтом насосного оборудования, обслуживающего скважину или колодец, предоставляют гарантии на все выполняемые ими работы.

Демонтаж глубинного насоса своими руками

Браться за самостоятельный демонтаж погружного насосного оборудования, если в этом возникла необходимость, следует только в том случае, если вы уверены, что сможете справиться с такой непростой процедурой.

Виды насосов

Выделяют следующие виды водяного насоса в скважину:

  • Скважинные. Такие приборы имеют небольшой диаметр. Кроме того, они прекрасно справляются в тех случаях, когда вода содержит примеси глины или известняка. Такая разновидность отлично подходит для больших напоров и значительных расстояний между точкой водозабора и потребителем.
  • Колодезные. Погружение такого водяного насоса в скважину происходит не полностью. Отверстие, предназначенное для забора воды, спроектировано внизу, двигатель охлаждается жидкостью. Некоторые модели оборудованы системой отключения при отсутствии воды.
  • Вихревые. По своему типу такие агрегаты относятся к поверхностным. Из их достоинств можно отметить сравнительно невысокую цену и компактный размер. Кроме того, если вода в скважине с различными примесями, вихревый аппарат может не справиться со своей задачей.
  • Центробежные. Такие приборы способны забирать воду из глубины до 9 метров. Установка насоса в скважину такого типа имеет существенный плюс – в их работе не происходит сбоя при образовании пробки из воздуха.

Первые два вида насосов относят к погружным. Для них нужен также специальный пакет SQE – комплект автоматики к агрегатам. Давление и прочие характеристики будут регулироваться техникой самостоятельно.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
