Проект отопления частного дома – проектируем систему правильно

Проектирование централизованного отопления

Схема отопления многоквартирного дома

Намного сложнее выполнить проектирование системы отопления многоквартирного дома. Трудности связаны с адаптацией системы к центральной магистрали, а также равномерном распределении теплоносителя по всем потребителям.

До недавнего времени организация теплоснабжения многоэтажных зданий осуществлялась только одним способом – подключением к центральной тепловой магистрали. Это влекло за собой невозможность изменения температурного режима работы системы жильцами квартир, а также прямую зависимость от качества услуг управляющей компании.

Проектированием систем отопления многоквартирного дома занимаются специальные инженерные бюро. При этом учитываются следующие факторы:

  • Этажность дома, его площадь. Отдельно рассчитываются параметры для жилых и нежилых помещений;
  • Степень теплоизоляции стен и оконных конструкций. При этом расчетная температура наружного воздуха для проектирования отопления должна компенсироваться нагретым внутри воздухом с учетом тепловых потерь здания;
  • Тепловой режим работы. Для уменьшения потерь при прохождении горячей воды по наружным магистралям ее температура может составить от +90°С до +110°С. Для уменьшения этого показателя в каждом доме обустраивается элеваторный узел, который также учитывается при составлении технического задания на проектирование теплоснабжения.

Учитывая все эти особенности большинство жильцов многоквартирных домов при первой возможности отказываются от услуг центрального отопления. В качестве альтернативы ему проектируются автономные системы отопления многоквартирного дома, которые практически полностью аналогичны вышеописанным.

Расширительный бачок

В одноконтурных системах данный элемент не нужен, так как за давление там отвечает электронасос. Если же трубы располагаются в два контура, расширительный бачок играет чуть ли не основную роль в системе теплоснабжения, так как именно он создает максимально возможное давление теплоносителя, обеспечивая тем самым его нормальную циркуляцию по трубам.

Функционирует данный элемент по гравитационному принципу, поэтому одним из важных этапов проектирования системы отопления дома является расчет оптимальной высоты, на которой должен располагаться расширительный бачок для создания хорошего давления воды.

В открытых системах водяного отопления посредством данного узла можно регулировать давление путем откачки или добавки жидкости. В закрытых системах, содержащих в конструкции бачок, такие операции выполнять невозможно, так как он полностью изолирован. Поэтому они дополнительно оснащаются компенсационной емкостью – небольшим резервуаром со специальной мембраной внутри для регулировки давления.

Выбор источника теплоты

Основной элемент каждой системы отопления – источник тепла (теплогенератор). Отопительный котел выполняет главную функцию – производит тепло, преобразуя энергию топлива в тепловую энергию. Выбор котла зависит от наличия доступа к топливу. По типу топлива котлы подразделяются на следующие виды:

  1. Котлы, работающие на природном газе;
  2. Твердотопливные котлы;
  3. Жидкотопливные котлы;
  4. Электрические котлы.

Газовые котлы требуют наличия поблизости действующего магистрального трубопровода природного газа. Установка их требует получения разрешения, выполнения газового проекта, соблюдения требований к рабочему помещению котла.

Котлы, работающие на твердых видах топлива (дровах, угле, торфе и прочих) не требуют согласований на установку. Обслуживание оборудования производится в ручном режиме, необходимо иметь запас топлива.

Электрические котлы считаются самыми удобными в эксплуатации, но стоимость электрической энергии создает постоянные значительные расходы на оплату топлива.

Теплогенераторы, потребляющие жидкое топливо (сжиженный газ, дизтопливо и так далее), требуют строительства специального хранилища с повышенными мерами безопасности.

Определив вид топлива и соответственно, котла, производят расчет требуемой мощности котлоагрегата.

Однотрубная система обогрева

В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.

По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.

Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м

Однотрубная схема включает следующие функциональные элементы:

  • источник теплоснабжения (котёл);
  • радиаторы отопления;
  • расширительный резервуар;
  • элементы разводки труб.

Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.

Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.

Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор

Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.

Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.

Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.

Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.

Горизонтальный способ разводки

Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.

Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода

Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.

Вертикальный вариант разводки

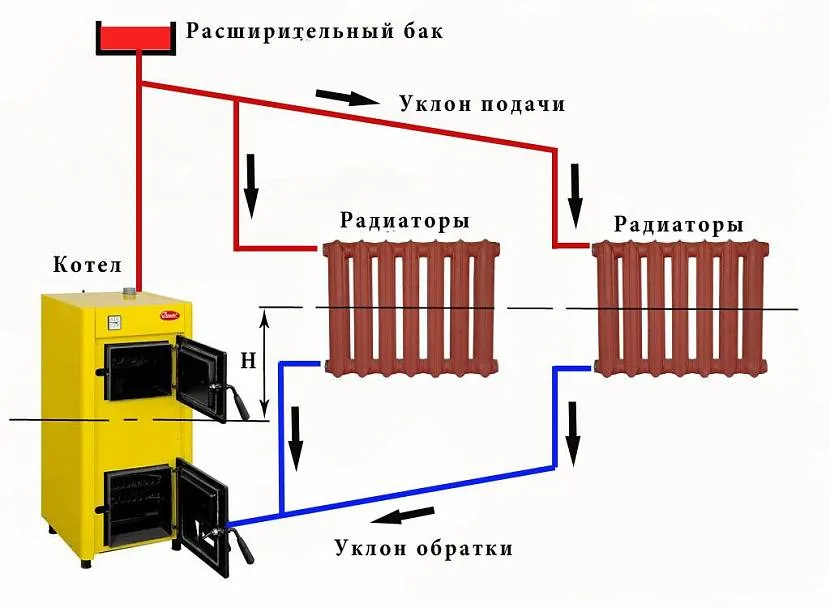

В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.

При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.

Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.

Выбор котла и топлива

От того, каким видом топлива будет обогреваться дом, зависит тип генератора тепла. Существует несколько разновидностей отопительных котлов:

  1. Твердотопливные. Традиционный вариант, могут функционировать на доступных видах топлива: дровах, угле, пеллетах, брикетах, торфе. Их КПД составляет всего 75%. Такой котёл способен показывать высокую эффективность лишь при постоянной подаче топлива. Если в течение 4−5 часов в него не будет добавлено сырья для горения, температура воздуха в помещении быстро упадёт до некомфортных значений.
  2. Дизельные. Работают от солярки, имеют очень большие размеры (около 750 л), оснащаются автоматической системой включения и выключения. Работающий дизельный котёл нельзя оставлять без присмотра.
  3. Газовые. Имеют большое количество разновидностей, которые успешно работают как на природном, так и на сжиженном газе. Одноконтурные модели предназначаются только для отопления и могут быть отключены от магистрали. Двухконтурные имеют дополнительную функцию газовой горелки, на которой можно готовить пищу. Отключить их от системы значительно сложнее.
  4. Электрические. С первого взгляда использование таких котлов кажется самым простым и очевидным решением, но возможность их применения ограничивается параметрами электросети. При стандартной силе тока и напряжении максимальная допустимая мощность электрического котла составляет чуть больше 3500 Вт. Для небольшого дома этого будет достаточно, а в случае с более крупной площадью придётся использовать мощные автоматы, установка которых может быть осуществлена только по предварительному разрешению.

Отопление загородного дома с помощью устройства тёплых полов

Тёплые полы могут быть использованы не только в ванных комнатах. Если действовать грамотно, с их помощью можно отопить загородный дом полностью. Но, как вы понимаете, эффективность такого решения будет далека от идеальной. Отопление электричеством (как и электрическими котлами, которые мы не стали рассматривать по этой же причине) — удовольствие не из дешёвых.


Схема устройства теплого пола в доме

Кроме этого, вам потребуется серьёзная теплоизоляция всех стен и перекрытий в доме. Также потребуется установить специальные стеклопакеты с усиленной теплоизоляцией и специальным многокамерным профилем. В результате, можно полностью отказаться от традиционной системы отопления, в каждой комнате воздух будет греть такой пол.

Дом, система отопления в котором построена в соответствии с грамотными техническими расчётами, не требует больших денег на обслуживание и несёт своим владельцам радость и тепло домашнего уюта.

Распределение тепла: особенности

Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.

Распределение тепла от разных источников

Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.

Преимущество использования теплого пола

Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.

Основные правила проектирования теплоснабжения

Пример отопления частного дома

Самый простой расчет отопительной системы включает в себя подбор оптимального диаметра труб, а также вычисление номинальной мощности оборудования. Для этого необходимо ознакомиться с основными правилами. Проектирование водяного отопления может существенно отличаться от аналогичного ПЛЭН или теплого пола.

Прежде всего следует сделать анализ всех внешних и внутренних факторов, которые впоследствии повлияют на работу теплоснабжения. Корректное проектирование газового отопления также должно включать в себя обеспечение мер безопасности работы системы. Для решения этой комплексной задачи необходимо выполнить следующие этапы:

  1. Создание системы частного дома. На ней впоследствии будет указано расположение трубопроводов, отопительных приборов и котла.
  2. Расчет требуемых характеристик теплоснабжения. Проектирование газового отопления частного дома также предусматривает создание систем принудительной вентиляции для обеспечения безопасности работ.
  3. Определение тепловых потерь дома, вычисление сезонной нагрузки на теплоснабжение.

На основе полученных данных выполняется проектирование и монтаж систем отопления. В частности — выбираются трубы требуемого диаметра, рассчитывается тепловая отдача радиаторов и батарей, определяется оптимальная мощность котла.

Работа с альтернативными типами систем

В век экономии энергоресурсов выглядит всё более оправданной такая концепция отопления: обеспечить общую минимальную температуру центральной системой отопления, а затем проводить локальный нагрев в зонах, обитаемых жильцами наиболее часто, например инфракрасными обогревателями или системой воздушного отопления.

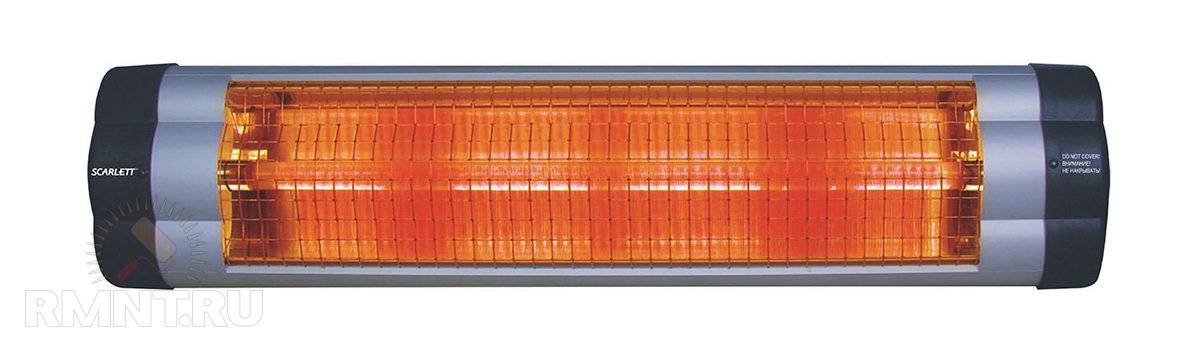

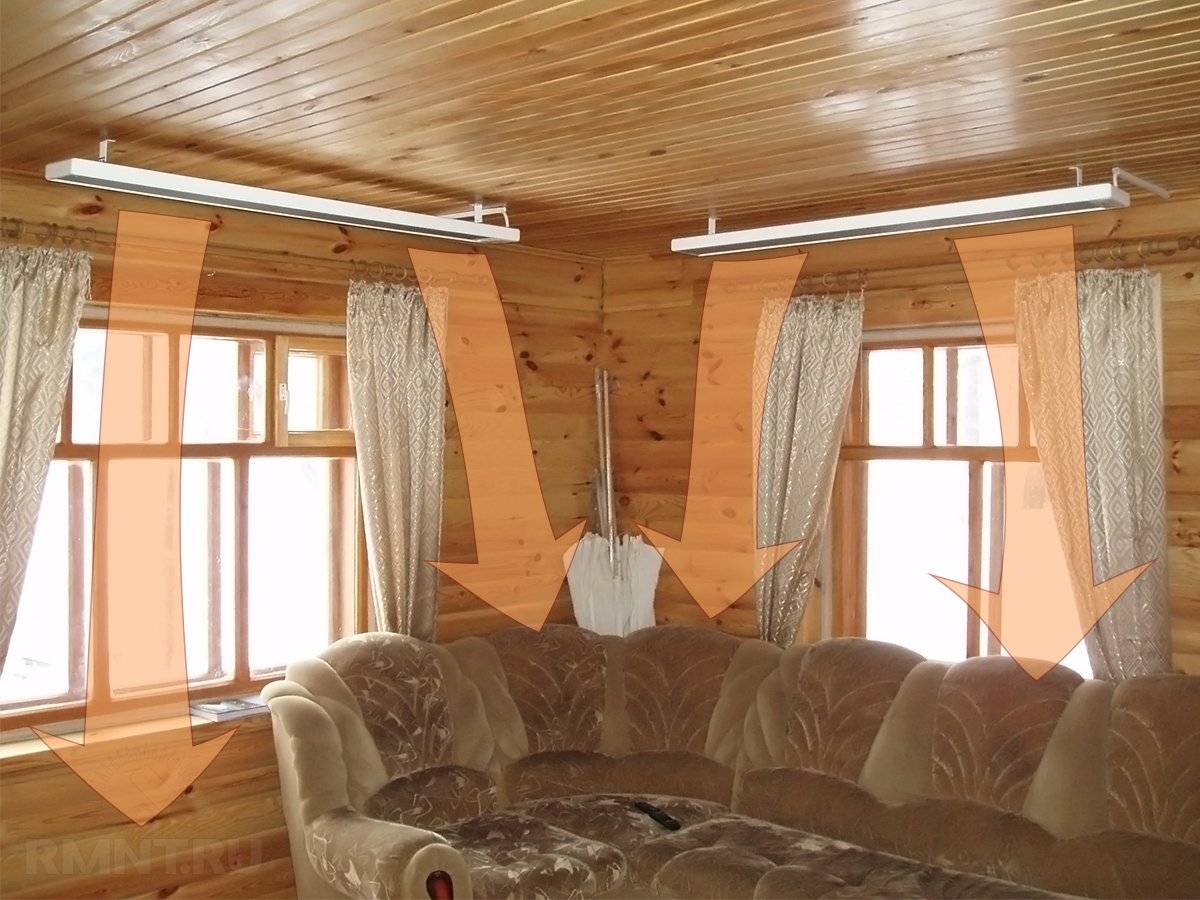

В таких случаях приходится работать с источниками лучевого отопления, и принцип их действия не всегда понятен. Но стоит вспомнить про расчёт теплового баланса, как картина становится яснее. Попробуйте при расчётах поднять желаемую температуру внутри дома на пару градусов, и вы легко определите недостаток мощности такого теплового режима. А зная производительность прибора, достаточно просто будет вычислить время, за которое он наполнит теплом помещение с дефицитом тепловой мощности.

Как мы уже говорили, электрическое отопление более эффективно в плане КПД, но не все его типы одинаково практически полезны. Характер генерируемой теплоты тоже важен: конвектор греет воздух, а от него греются находящиеся внутри помещения предметы. ИК-обогрев, напротив, нагревает предметы напрямую, отток тепла в таком случае менее выражен.

рмнт.ру

Выбор энергоносителя

Существует множество моделей котлов, работающих на разном типе топлива. В зависимости от вида прибора выбирается подходящий энергоноситель.

На твердом топливе

Для загородного дома лучше всего подойдет твердое топливо (уголь, дрова, сломанные деревянные части заборов или иных построек, деревесные пеллеты, брикеты, навозная органика).

Коэффициент полезного действия (КПД) такой техники чаще всего бывает около 75%.

Недостаток в том, что нужно постоянно добавлять топливо для поддерживания силы горения. Температуру контролировать сложнее, так как силу горения регулируют, усиливая или уменьшая тягу, а система медленно охлаждается.

Дизельная модель

Дизельные генераторы работают на солярке. Необходимо поставить бак под солярку не менее 750 литров в объеме.

Оставлять без присмотра такую систему нельзя. Во время работы прибора выделяется много шума.

Электрообогреватель

Экологически чистый способ прогреть жилье – поставить электрическое оборудование. Мощность основного агрегата не может превышать максимально допустимую проводимость проводки.

При силе тока в 16 А и напряжении 220 Вт нельзя поставить котел мощнее 3,5 кВт. При желании увеличить мощность нужно написать заявление в соответствующие инстанции о разрешении установки оборудования, которое подключается к трехфазной лини мощностью 380 Вт.

Такая аппаратура эксплуатируется автономно, поддерживает постоянную температуру, не требует монтажа дымоотвода, так как не выделяет продуктов горения.

Газовое оборудование

Распространенной модификацией является работающий на газу котел. Аппарат работает от общей магистрали, или используется баллонный газ.

Когда используются баллоны, необходимо обеспечить наружное хранение. Устанавливается защитный шкаф с теплоизоляцией и вентиляционными отверстиями сверху. Таким способом размещаются подключаемые баки, а запасные должны храниться в строго горизонтальном положении на стеллажах.

Выделяется две разновидности такого оборудования – одноконтурные и двухконтурные. Первый вариант удобнее, проще.

Расход газа около 2 баллонов в неделю, но можно сразу подключить нагрев горячей воды, что не сильно влияет на затраты топливной жидкости.

Пример составленной схемы с разбором правил, ошибок составления проекта показан в следующем видео:

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

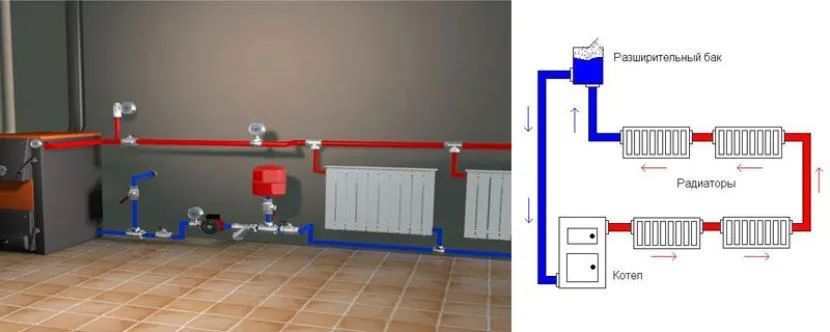

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

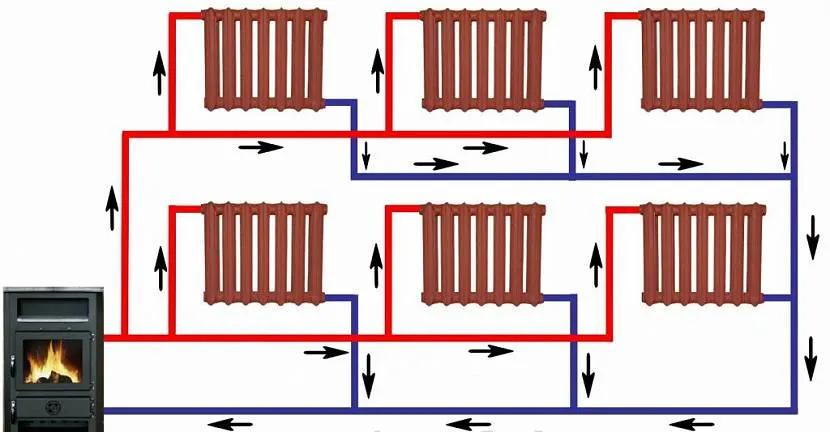

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Расчетная часть системы отопления — основные этапы и параметры

Программа для расчета отопления

Можно ли самостоятельно сделать проект отопления коттеджного дома? В большинстве случаев эта задача будет непосильна для простого обывателя, незнакомого с методикой и технологией расчетов. Однако даже поверхностное изучение и знание принципов проектирования помогут проконтролировать выполнение этой работы наемными специалистами.

На первом этапе необходимо определиться с тепловыми потерями здания. Они напрямую зависят от материала его изготовления, а также расчетной температуры наружного воздуха, необходимого для проектирования отопления. Затем на основе полученных данных рассчитывается оптимальная мощность системы, составляется график ее нагрузки в зависимости от внешних факторов – температура на улице, этажность дома.

Дальнейшие этапы проектирования отопительной системы заключаются в следующем:

  1. Подбор элементов теплоснабжения – трубы расчетного диаметра с требуемыми эксплуатационными показателями.
  2. Котел. При хороших характеристиках теплоизоляции дома лучше всего выбирать низкотемпературные модели. Это позволит сэкономить на текущих затратах.
  3. Системы безопасности и контроля работы отопления.

В видеоматериале показан пример профессионального подхода к проектированию отопительной системы.

Цены и сроки

Работа производится для сооружений любого назначения: частных и многоквартирных домов, коммерческих и промышленных объектов, построек со сложной архитектурой и т.д.

СТАДИЯ ПРОЕКТИРОВАНИЯ Рабочая документацияПлощадь объекта, м2
500-15001500-50005000-10000свыше 10000
Стоимость проектирования, руб. /м2
СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ50454020
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ30201510
КОНДИЦИОНИРОВАНИЕ20201510
ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ50403020
АПС и СОУЭ (Пожарная сигнализация)30201510
СКУД (Система контроля и управления доступом)20201510
ВИДЕОНАБЛЮДЕНИЕ20201010
СКС (Структурированные кабельные сети)20201510
Срок выполнения проектных работРабочих дней
202530По договоренности

*Цены указанные в таблице ориентировочные, точная стоимость рассчитывается индивидуально для каждого проекта.

Калькулятор

85 000

Ориентировочная стоимость проекта площадью м2

Проект отопления дома.

      Проектирование системы отопления и водоснабжения — очень важный этап строительства дома т.к. любое здание нельзя считать полноценным без инженерных систем. В то же время, рассмотрение каких-либо вопросов отдельно, без комплексной оценки требований заказчика и возможностей современного отопительного оборудования, не может решить проблемы обеспечения комфортных условий проживания и экономии газа. Например, установка конденсационного котла, с одной стороны, уменьшает расход топлива, а с другой — уменьшает температурный напор в нагревательных приборах, что требует увеличения их площади, то есть увеличения капитальных затрат. Таким образом, желание снизить затраты на систему отопления в будущем, приводит к  увеличению затрат во время строительства. Что бы максимально снизить первоначальные вложения в отопление дома и получить экономию в будущем требуется профессиональный расчет и подбор оборудования. Для примера, проект помогает наглядно увидеть как смена одного типа радиаторов приводит к изменению шага укладки трубы теплого пола, или как дополнительное утепление фасада или крыши отразится на экономии газа в дальнейшем и поможет оценить целесообразность вложений.

Как проект системы отопления позволяет экономить деньги.

    Часто инженеры по монтажу систем отопления предлагают заказчикам сэкономить на проектных работах (стоимость стандартного проекта примерно 100 — 200 долларов) и подобрать оборудование «на глазок», основываясь на личном опыте инженера. Часто, как итого таких экспериментов, заказчик устанавливает намного больше радиаторов чем это необходимо, или укладывает в 2 раза больше трубы теплого пола, что приводит к денежным затратам гораздо больше чем стоимость проектных работ.

     Иногда, к работам по монтажу заказчик привлекает бригаду без опыта подобных работ, или пытается сделать систему отопления самостоятельно, просто прочитав статьи в интернете. В таком случае, через год убедившись, что в системе есть недостатки, оборудование выходит из строя а потребление газа заставляет отдавать значительные суммы за эксплуатацию — заказчик приходит к необходимости переделки системы. Как правило, стоимость переделки системы отопления сравнима по вложениям с созданием новой. Проведение проектных работ с точным подбором всего оборудования, подробной схемой монтажа превращает работу монтажника в сборку «конструктора LEGO», где каждый кран или трубу нужно всего лишь установить на точно отведенное для него место, согласно инструкции. Только так, можно гарантировать качественную, надежную и экономичную работу системы отопления Вашего дома без необходимости вложения денег в последующую доработку или изменения.

     Инженеры ООО «Азбука Тепла» имеют опыт в проектировании и создании систем отопления более 11 лет. Мы постоянно проходим курсы повышения квалификации у ведущих производителей отопительного оборудования и элементов для монтажа котельных. Мы знаем все новинки и инновационые разработки в сфере отопления и поможем Вам создать свою уникальную систему, которая позволит сохранять тепло и уют Вашего дома долгие годы.

Простой подбор оборудования для отопительной системы мы делаем бесплатно.

Видео описание

В нашем видео продолжим тему отопления в доме и прямо наглядно сделаем проектное решение отопления для дома:

Водяной обогрев

Самая распространенная, надежная и эффективная для большинства пользователей система подачи тепла. Представляет собой систему (замкнутый контур) по которому движется (беспрерывно) горячая вода, согревая комнаты. Функцию нагревателя выполняет котел, к которому подводится трубная разводка, примыкающая к радиаторам отопления. Именно он отвечает за нагрев воды и подачи ее к каждому радиатору.

Отдав тепло вода, уже охлажденной, поступает снова в котел, нагревается до нужной температуры и снова повторяет свой технологический цикл.


Общая схема водяного отопления Источник rusolymp.ru

Здесь можно использовать котел любого типа, работающем на любом виде топлива. Водяная система обогрева подразделяется на две подгруппы, по типу движения теплоносителя:

Естественная циркуляция

Здесь вода движется по трубопроводу без какого либо принуждения со стороны механических устройств. Достигается такой эффект только посредством правильного монтажа всех компонентов тепломагистрали – все трубы должны располагаться под определенным углом наклона. Иначе система работать не будет.


Естественная подача воды по трубам к радиаторам Источник vse-otoplenie.ru

Принудительное движение теплоносителя

Более проста в использовании и монтаже. Выполняет ту самую функцию, но с помощью циркуляционного насоса. Здесь трубы и разводку можно располагать как угодно. Единственным требованием для этой системы считается установка дополнительного источника электропитания (розетки) для насоса.


Принудительная подача горячей воды по системе Источник opalennia.com

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
