Размеры батарей отопления – выбираем габариты по высоте, длине и ширине радиаторов

Как правильно подобрать размер секций радиатора

Определение габаритов секций и их количества — самый важный шаг в создании классической системы отопления.

При стандартном расположении

От размеров батарей и материала зависит мощность, которую они способны развить.

Длина почти всегда одинакова и составляет 80 мм. Сначала определяют высоту. Для этого выбирают место установки, от которого зависит доступное пространство.

И также большую роль играет дизайн. По этим параметрам определяют вертикальную составляющую. Обычно решают между 350 и 500 миллиметрами.

В зависимости от особенностей помещения, можно приобрести устройства от 200 мм. Если радиатор приобретают для санузла или ванной комнаты, рекомендуют узкую модель, способную полностью закрыть пространство между полом и потолком. Высотные устройства имеют различные вариации от полутора до трёх метров.

Определив две линейных характеристики и материал, переходят к расчётам глубины и количества секций. Число последних обычно принимают равным 10, но встречаются и другие. Толщину находят из объёма. Кубическую величину делят на длину и высоту. Определение мощности также тесно связано с этими показателями: зная необходимую, можно найти количество секций.

При оригинальном интерьере

Для создания дизайна производители зачастую жертвуют техническими характеристиками.

В первую очередь это касается изделий из чугуна. Отечественные радиаторы выглядят серьёзно, при этом просто покрыты краской.

Европейские изящней, но слабее в обогреве. В любом случае необходимо узнать из документации о мощности, которую они способны развить, поскольку выбирать устройства нужно по передаче тепла.

Справка! Существуют батареи в стиле «ретро». Они обладают приятным внешним видом, но дороги.

Алюминиевые имеют одинаковую форму, за исключением заказных, но отличаются разнообразием расцветок. Кроме того, широкий диапазон габаритов помогает вписать их практически в любой участок комнаты.

Биметаллические радиаторы, в отличие от аналогов, выполняют не только прямыми, но также изогнутыми. Благодаря этому они хорошо смотрятся в помещениях с плавными углами.

Вне зависимости от выбранного материала, перед покупкой следует ознакомиться с технической документацией и узнать габариты внутренних частей секций, вмещающих теплоноситель.

Это поможет определиться с батареями не только по внешним признакам, но и по способности к обогреву.

Следует помнить о возможности сочетаний. Так, если определённое устройство подходит по дизайну, но его мощности недостаточно, можно установить дополнительный обогрев, спрятав его за боковой панелью. Или объединить радиаторное отопление с тёплыми полами.

Хорошим вариантом для гостевых комнат станет установка камина. Хотя последний чаще выполняет декоративную роль, он также способен уменьшить количество или размер секций, установленных в помещении. Иногда лучше пожертвовать красотой, чем замерзать каждую зиму.

Если возникло желание создать особый дизайн, следует обратиться к производителям батарей. Они помогут выполнить расчёты. Благодаря этому готовое изделие будет красиво выглядеть и осуществлять свою прямую функцию.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

• длина одной секции — 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

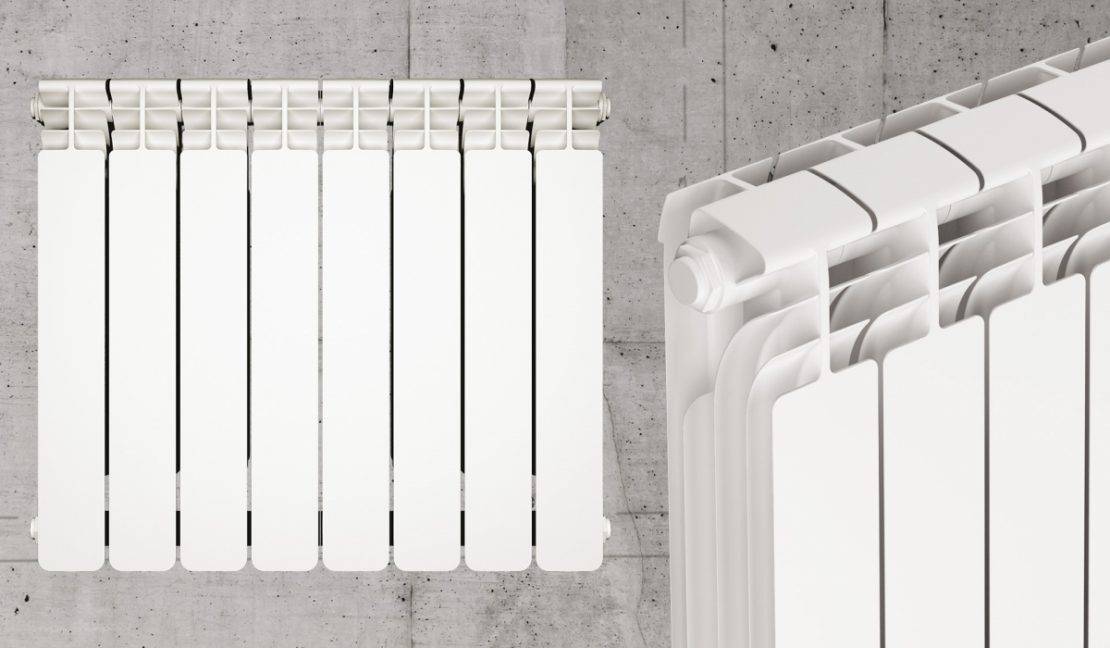

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты»).

Типичными являются такие размеры радиаторов отопления алюминиевых:

• длина одной секции — 80 миллиметров;
• глубина 80-100 миллиметров;
• высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений. Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

• длина 80-82 миллиметра;
• глубина – от 75 до 100 миллиметров;
• высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Этапы монтажа радиатора к отопительной системе

Если выбор (облегченные радиаторы или чугунные) сделан в пользу последних, то нужно произвести расчет числа батарей в помещении и количества радиаторов в каждой из них. Для этого нужно знать технические характеристики конкретной модели, прежде всего, объем выделяемого тепла. Другой важнейшей задачей является определение места для установки батарей и способа креплений: настенные или напольные. Исходя из этого выбирается конкретный образец. Практически большинства чугунных радиаторов отопления фото можно найти в интернете. Чугунные радиаторы имеют различный внешний объем, в том числе могут быть довольно объемные или совсем плоские, и иметь разную высоту и ширину.

Обычным местом в жилой комнате, куда можно установить батарею, является ниша, расположенная под подоконником окна. Ее параметры и диктуют размеры батареи. Технические характеристики этой батареи должны обеспечивать 1кВт тепла на 10 м² площади комнаты. Причем если объем комнаты больше обычного из-за высокого потолка, или в ней есть второе окно, то необходимо уже 1,2 кВт тепла на ту же площадь. Если же помещение занимает угловое положение, есть смысл добавить еще несколько лишних секций, поскольку потеря тепла там больше.

Способ крепления диктует как вес батареи, так и прочность стены, возле которой она ставится. Если она вешается на стену, то стоит помнить, что на каждую из батарей необходимо не менее трех кронштейнов. Сегодня для чугунных батарей часто используют напольные крепления, а многие модели имеют уже готовые ножки. Если стена сделана из дерева, то стоит использовать угловые крепления. Далее нужно аккуратно подвести трубы, подающие теплоноситель, и прикрутить их, максимально обеспечив герметичность резьбы. При этом не переусердствовать в приложении силы, чтобы не сорвать ее, иначе начнется утечка воды.

Примеры крепления радиатора к разным поверхностям

Виды радиаторов из алюминия

Приборы могут быть изготовлены способом экструзии, литья или анодирования. Алюминий – мягкий материал, поэтому в процессе изготовления в состав добавляется кремний, затем сплав отливается по формам целых приборов или отдельных секций.

Экструзионные

Устройство алюминиевого радиатора отопления в разрезе выглядит как ребра теплообменника, прикрытые внешними пластинами. Экструзионные приборы – это монолитные изделия, изменить количество секций не получится, как и заменить дефектный элемент. Особенность требует предварительного расчета нагрузки, общего количества радиаторов для каждого индивидуального помещения.

Совет! По своим качествам экструзионные приборы уступают литым, но не так требовательны к чистоте теплоносителя.

Анодированные

В производстве агрегатов применяется сплав с высоким уровнем очистки. После отливки модели подвергаются процессу шлифовки внутренних стенок туннелей, что обеспечивает высокую проходимость теплоносителя, снижает риск заиливания радиаторов.

Поэтому анодированные – это лучшие алюминиевые радиаторы отопления из всей линейки, применяемые в системах автономного, централизованного типа.

Цена устройств дороже, но стоимость окупается длительным сроком службы (до 25 лет) без требований к регулярному обслуживанию и подновлению.

Литые

Прочные и практичные устройства с увеличенным содержанием кремния в сплаве (до 12%). В разрезе прибор выглядит как комплект из вертикального проходного канала с верхним и нижним проходными протоками, дополненными резьбами. Еще есть внутренние элементы «ребра» нагревателя и корпус из внешних пластин. Горизонтальные проходные каналы имеют большее сечение, чем вертикальные, оребренный нагреватель увеличивает площадь соприкосновения с воздухом, за счет чего помещение прогревается быстрее.

Секции присоединяются стальными ниппелями. Литые изделия – это радиаторы со стабильными показателями нагрева без возможности дополнения или убавления секций. По теплоотдаче алюминиевые литые устройства уступают только медным батареям. Прочие характеристики – тепловая мощность секции до 215 Вт при ширине агрегата в 50 см. Срок эксплуатации до 25 лет.

Некоторые мифы и рекомендации по выбору

В настоящее время на сетевых форумах, посвященных тематике отопления квартир и частных домов, не утихают споры «биметалл или алюминий». Многочисленные мнения настолько противоречивы, что обычный домовладелец или квартиросъемщик вряд ли сможет принять правильное решение. Более того, на страницах тематических форумов существует целый ряд мифов, ставящих человека, не являющегося в данной области специалистом, в тупик. Вот основные из этих мифов:

• радиаторы из алюминия не способны выдерживать высокое сетевое давление;
• входящий в состав алюминиевых радиаторов силумин подвержен быстрой коррозии, из-за чего в скором времени вся батарея станет непригодной для дальнейшей эксплуатации, а, следовательно, предпочтение нужно отдавать биметаллическим приборам отопления;
• входящий в состав радиаторов алюминий совместно с другим металлом, который контактирует с теплоносителем, создает гальваническую пару и, как следствие, очень быстро разрушается под воздействием электрохимической коррозии;
• контактируя с грязной водой теплоносителя, алюминий выделяет в систему значительное количество кислорода;
• стальные части биметаллических батарей очень быстро ржавеют, прогнивают, после чего батарея становится непригодной для дальнейшей эксплуатации;
• а также много прочих фантастических утверждений.

Некоторые описанные в этих мифах процессы действительно протекают. Однако степень их влияния настолько ничтожна, что батарея может служить верой и правдой не один десяток лет. Таким образом, если вы купили не дешевую подделку, а изделие высокого качества, правильно выполнили монтаж, переживать за проявление описанных выше факторов не следует.

Несколько рекомендаций, позволяющих грамотно подойти к выбору радиаторов отопления:

1. Для автономных систем отопления частных домов лучше выбрать алюминиевые радиаторы.
2. Радиаторы на основе алюминия можно использовать в отопительных системах многоквартирных домов. Для этого нужно учитывать величину рабочего давления и использовать продукцию только известных мировых производителей.
3. В многоэтажных домах (16 и более этажей) для отопительных систем следует выбирать биметаллические батареи.
4. Если система отопления многоэтажного дома включает в себя не только стояковые, но и горизонтальные ветви, можно использовать радиаторы из алюминия.
5. Если возникают сомнения по поводу надежности алюминиевых батарей, нужно покупать и устанавливать биметаллические отопительные приборы. Это обеспечит гарантию надежной эксплуатации.

Радиаторы отопления алюминиевые или биметаллические, подключенные к центральной системе отопления, будут обеспечивать комфортную температуру в жилище и иметь продолжительный срок эксплуатации только в том случае, если будет осуществляться их периодическая промывка. Идеальная периодичность промывки – 1 раз в год. Если нет такой возможности, промывку необходимо выполнять не реже, чем 1 раз в 3 года.

Как правильно подобрать размер и количество секций радиатора?

Расчёт габаритов секций и их нужного числа в батарее – важнейший этап при монтаже классических отопительных систем

При этом важно и расположение, каким оно будет – стандартным или нестандартным

При стандартном расположении

Габариты батарей и материал, из которых они изготовлены, влияют на мощность, которую они могут развивать в процессе нагрева теплоносителя. При стандартной длине в 800 мм, требуется определить подходящую высоту. Для этого выберите место установки и определите вертикальную составляющую.

Цифра обычно получается в пределах 350-500 мм. Далее нужно просчитать глубину и число секций – обычно их 10, но как вы уже знаете, бывают и другие варианты. Толщина вычисляется из объёма – кубическую величину поделите на длину и высоту.

При оригинальном интерьере

Когда речь идёт о дизайне, в услугу нестандартному решению приходится жертвовать техническими параметрами прибора. Особенно это касается чугунных изделий.

Нюансы:

• Наши чугунные батареи на вид суровы, но отлично греют, а европейские приборы, хоть и изящны, но не такие мощные.
• Есть радиаторы в ретро-стиле – у них приятный внешний вид, но цена кусается.
• Что касается алюминия, у них практически одинаковая форма (кроме тех, что под заказ), но более широкая цветовая гамма, габариты тоже бывают различные, поэтому можно подобрать батарею для установки практически в любом месте.
• Биметаллический тип радиаторов бывает по форме прямым или изогнутым, они идеально вписываются в интерьер без острых углов.

Каков бы ни был материал, важно изучить техническую документацию, чтобы вычислить количество секций на ту или иную комнату. Если вам нравится определённый дизайн, но батарея слабовата по мощности, можно:

• добавить дополнительный источник обогрева, спрятав его в нише или в полу;
• объединить традиционный обогрев с тёплыми полами.

Самостоятельно трудно просчитать все необходимые параметры, поэтому для изделий на заказ стоит проконсультироваться с изготовителями продукции – они охотно помогут вам с расчётами, а значит батарея будет и удовлетворять ваши эстетические потребности, и отлично справляться со своей основной задачей.

Виды и особенности размеров радиаторов

Рассмотрим подробнее возможные габариты радиаторов, исходя из их видов.

Стандартные радиаторы

Стандартные параметры батареи зависят от материала, из которого она изготовлена. Есть такие варианты:

• Алюминиевые – при глубине в 80-100 мм их высота составляет 575-585 мм.
• Биметаллические батареи могут иметь высоту в 600 мм, а длину от 400 до 3000 мм.
• Обычные стальные радиаторы в высоту обычно 600 мм и длиной (шириной) в 400-3000 мм.
• Стандарт чугунной батареи (современной) сегодня составляет 588 мм.

Низкие радиаторы

Все отопительные приборы, у которых межосевое расстояние не превышает 400 мм, считают низкими. Моделей в этой линейке может быть очень много. Здесь также многое зависит от материала:

• Сталь. В этой группе обычно самые низкие батареи. Наиболее маленькие модели выпускаются с межосевым расстоянием всего в 150 мм при общей высоте в 200 мм.
• Чугун. Низкой чугунной батареей может быть, к примеру, модель с межосевым расстоянием в 200 мм, при этом монтажная высота составляет 330-340 мм.
• Алюминий. Есть модели с монтажной высотой всего 245 мм, но бывают и более высокие.
• Низкие биметаллические батареи. Могут иметь высоту в 245-264 мм, но чаще всего встречаются варианты высотой 350 мм – такие модели предлагает практически каждая фирма-изготовитель.

Самые низкие радиаторы предусмотрены для нестандартной установки: крепятся не к стене, а к полу. Вернее, они встраиваются в пол (и считаются конвекторами) – отличаются тем, что устанавливаются вровень с полом и не выступают по высоте за его пределы. Также их иногда устанавливают в подоконники.

Высокие батареи

Даже в обычном исполнении такие решения смотрятся достаточно необычно. Нередко производители придают им оригинальную форму или выкрашивают в необычный цвет.

Из чугуна высоких батарей встретить невозможно – их высота не превышает метра. Та же история с биметаллическими радиаторами – они выше, чем 760-860 мм не выпускаются.

А вот специальные модели из стали могут быть в высоте 2200 мм. Стальные трубчатые радиаторы, в зависимости от бренда, могут быть высотой и до 3000 мм, причём, под заказ можно сделать выше. В других типах батарей высоких вариантов обычно нет, но выбор и так вполне приличный.

Плоские радиаторы

Иногда пользователю не так важна высота изделия, как его глубина. Если вам нужны плоские батареи, то по этому параметру выбор весьма скромный.

Под некоторыми брендами выпускают радиаторы, глубиной 52 мм, которые имеют неплохую мощность – до 161 Вт. Панельные радиаторы также относятся к числу плоских – исходя из числа панелей, их глубина минимально может быть в 60 мм. Толщина, кстати, тоже небольшая.

Ещё скромная глубина может быть у трубчатых батарей – так, радиаторы из двух колонн труб бывают в толщину от 50 мм, а из трёх колонн труб – 100-110 мм, все остальные – от 135 мм и более.

Нестандартные размеры радиаторов

Кроме стандартных вариантов типоразмеров радиаторов, бывают и необычные варианты. Их можно использовать в зданиях нестандартной постройки или в дизайнерских целях при создании особенного интерьера. Зачастую это дизайнерские изделия, которые:

• не используются при монтаже систем центрального отопления – их чаще заказывают в дома с индивидуальным отоплением;
• обычно монолитные, а не секционные.

Размеры радиаторов отопления

Основными показателями размеров радиаторов отопления являются следующие показатели:

• толщина;
• ширина;
• высота радиаторов.

Стандартные показатели — толщина от 8,5 до 9 сантиметров, ширина от 35 до 40 сантиметров и высота трех видов — 76 сантиметров, 94 сантиметра и 112 сантиметров. Но на практике, именно такие показатели применяются довольно редко. В основном они зависят от конструкции систем отоплений, их формы и материала, который используют при изготовлении батарей.

https://youtube.com/watch?v=tWZXYywdG5s

Толщина

Этот показатель зависит от формы радиатора и материала, используемого при изготовлении батареи. Самыми тонкими отопительными приборами считаются панельные, у алюминиевых и стальных приборов толщина обычно не более одного сантиметра. У чугунных систем в основном достаточно толстые стенки, что оказывает влияние при их нагреве. А у биметаллических — двойной слой металла, что также оказывает свое влияние.

Ширина

Ширина батареи варьируется в диапазоне от двадцати сантиметров до полутора метров. Это достаточно удобно и практично при планировке помещения и при отделке дизайна. Особенно если есть ограничения по площади помещения.

Основной критерий при установке отопительного прибора с данным показателем, это сохранность нужного теплового баланса. Если нужно сократить ширину обогревающего элемента, значит, нужно пропорционально увеличить его высоту.

Высота

По данному показателю разбег диапазона еще больше, от пятнадцати сантиметров и до трех метров. По высоте различают следующие:

• стандартные, высота алюминиевых батарей 575 миллиметров, чугунных 588 миллиметров, а биметаллических от 550 до 580 миллиметров;
• высокие, иногда их называют вертикальные. При небольшой ширине они могут доходить до двух или даже до трех метров по высоте. Такие отопительные приборы обычно устанавливают в тех местах, где нет возможности установить стандартные варианты батарей, а обогреть нужно достаточно большие площади. Обычно их устанавливают при нехватке нужного пространства. Также они широко применяются в дизайнерских вариациях, так как хорошо вписываются во все возможные декорации;
• низкие — самые миниатюрные радиаторы. Их высота может быть всего 15 сантиметров у алюминиевых батарей и не более тридцати пяти — у чугунных. Этот тип отопительных приборов можно отлично разместить под небольшими и низкими подоконниками. Самые низкорослые приборы изготавливают с минимальными размерами под плинтусы. Такие батареи имеют размеры не более двух сантиметров.

У более низких моделей отдача тепла происходит немного больше. Объясняется это тем, что происходит совсем минимальный контакт между теплым воздухом и верхней частью батареи, а также из-за большого теплового потока от верхней поверхности ребер батарей.

https://youtube.com/watch?v=PV-XzYZIOQw

Требования к выбору радиаторов

Перед покупкой необходимо произвести все расчеты, затем подбирать размер радиатора

Выбирая размеры батарей отопления для размещения под окном, полагается отталкиваться от значений ширины оконного проема и предполагаемой дистанции краев элементов до подоконника и поверхности пола. Перед отправлением в магазин надлежит произвести все необходимые измерения и ориентироваться на них при рассмотрении вариантов. Стандартный показатель ширины проема – 110-120 см. Размер приобретаемой батареи должен составлять не менее 70-75%  от данного значения. Если речь идет о секционном устройстве из алюминия, потребуется радиатор из 10-12 элементов (ширина одного обычно составляет около 8 см).

При выборе размеров радиаторов надо принимать во внимание высоту расположения подоконника. Между ним и верхним краем радиаторных элементов должно быть расстояние в 6-12 см

Высота монтажа отопительных приборов над полом должна быть не менее 8 см. В этом случае достигается отдача тепла, максимально соответствующая заявленной изготовителем.

Также в условиях частного сектора большое значение имеет объем помещающейся в секцию жидкости. Если в многоквартирных домах, жильцы которых пользуются централизованным отоплением, данный параметр не играет роли, то при использовании собственной системы она нужна для расчета объема, когда требуется выяснить эффективность насоса или котла.

Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать высокомощные варианты. В жилищах с качественной теплоизоляцией достаточно модели со средним значением данного параметра.

Какие бывают виды радиаторов отопления?

Различают следующие категории радиаторов отопления:

• чугунные;
• алюминиевые;
• биметаллические радиаторы.

Чугунные радиаторы отопления

Чугунные самые прочные и долговечные батареи, но у них есть и свой недостаток. Они довольно толстые по ширине, а следовательно, и дольше прогреваются, соответственно им нужно для разогрева большее количество тепловой единицы.

Алюминиевые радиаторы отопления

Алюминиевые — довольно быстро прогреваются, но такие радиаторы непрактичны. Эти батареи не держат перепады давления и при сильных перепадах могут просто лопаться. Их не применяют в высоких многоэтажках, зато они прекрасно подойдут для обогрева невысоких коттеджей или частных домов.

Биметаллические радиаторы отопления

Ну а биметаллические, это универсальные радиаторы. Такие радиаторы подойдут как в невысокие дома с автономной системой отопления, так и в многоэтажные дома.
