Погодозависимая автоматика для систем отопления: устройство и принцип

Погодозависимая автоматика. Имеется необходимость либо нет?

Погодозависимая автоматика (ПА) — это комплекс программных и аппаратных средств для оснащения обычного действия: автоматизированного температурные изменения носителя тепла в системе обогрева (СО) соответственно с колебаниями температуры окружающего воздуха. На улице холодает, температура носителя тепла растет, на улице теплеет температура носителя тепла уменьшается. Задача подобного метода работы – поддержание температуры окружающей среды в помещении на указанном уровне.

С одной стороны, автоматизация теплогенерирующей установкой, это комфортно, со второй, мы вынуждены платить за подобной комфорт. Очень часто расплата очень большая.

В каких вариантах ПА нам полезна, а в каких без автоматизации системы обогрева можно обойтись? Вопрос поставлен в такой форме не напрасно. На самом деле не бывает обстоятельств, когда наличие ПА связано с острой необходимостью. Благодаря этому я тут не говорю про необходимость, а всего лишь о полезности.

Итак, когда от использования ПА мы можем получить пользу? В том случае, когда эта автоматика уже встроена в котел и для реализации ее возможностей нам требуется лишь приобрести измеритель наружной температуры. Низкие расходы абсолютно могут оправдать желание получения погодозависимых предназначений и автоматической системы отопления.

Если ваш котел не имеет такой встроенной функции, то автоматизированную систему отопления можно организовать внешними средствами, однако за это понадобиться платить большие средства. К примеру, для системы из 2-ух смесительных узлов наши расходы составят:

Контроллер рапидоматик в котле рапидо

Исполнительные устройства ПА – смесительные узлы

Что мы получаем за эти наличные средства?

Поддержание температуры на уровне плюс минус 2-3 градуса. Вопрос! Где мы сможем держать температуру в подобных пределах? Ответ. В месте где поставлен комнатный терморегулятор системы обогрева. Во всех других помещениях температура будет поддерживаться локально, термостатическими головками, установленными на батареях. При этом термоголовка обеспечивает такой-же разброс – 2-3 градуса.

На что необходимо обратить внимание! Работа котла (напольного) возможна при температуре не меньше 60°С. Самая большая температура носителя тепла в сегодняшнем котле не выше 85°С

Это значит, что возможности температурного регулирования воды в котле очень лимитированны. ПА, которая управляет смесительными узлами к температуре воды в котле отношения не имеет. И изменяет тепловой носитель исключительно после смесительного узла. Это, со своей стороны, просит ручного вмешательства если понадобится поднятия температуры воды в котле до 85°С. Говоря иначе есть некоторые неудобства, которые нужно одолевать. Или неудобства, которые ПА призвана устранить, все же, имеют место.

Вывод: правильность использования ПА в случае, когда она уже встроена в приобретенный вами котел имеет место. В случае, когда погодозависимые функции нужно давать внешними средствами, выгода использования ПА очень сомнительна.

более детально о применении погодозависимой автоматики вы можете узнать из моего сюжета на моем канале в You Tube

Методика управления погодозависимой автоматикой

Управление отоплением на основании показаний датчиков температуры только внутри дома означает большую инерционность. При резком похолодании, особенно при качественной теплоизоляции, снижение температуры в доме произойдет с заметной задержкой. Когда автоматическая система управления отреагирует, ей придется запускать котел на максимальной мощности, чтобы скомпенсировать падение температуры. При потеплении будет наблюдаться обратный эффект- котел будет выведен на режим малой мощности с запозданием, а в доме наступит жара.

Погодозависимая автоматика управляет работой системы отопления с учетом показаний четырех датчиков. Это позволяет достичь существенной (до 20%) экономии энергоресурсов за счет заблаговременного плавного изменения температурного режима. При этом практически полностью исключаются:

  • работа котла в режиме максимальной мощности;
  • вредные выбросы в атмосферу на этом режиме;
  • заметные перепады температуры в доме;
  • неоправданный перерасход топлива при похолодании или потеплении.

Эффективность работы такой системы управления отоплением сильно зависит от выбора т.н. эталонной комнаты, в которой будет установлен внутренний датчик. Если установить его, например, в гостиной, то во время приема гостей, да еще если хозяин решит растопить камин, температура в помещении (и на датчике) резко возрастет. Система воспримет это как управляющий сигнал и снизит мощность котла. А в это время на улице может ударить мороз, в результате чего во всем доме похолодает.

Далее, если гостям станет жарко, они решат открыть окно и проветрить комнату, система воспримет это как сигнал к выведению котла на большую мощность. В комнате станет тепло, а во всем доме – слишком жарко.

Во избежание подобных ситуаций следует тщательно выбирать место для монтажа внутреннего датчика.

Для погодозависимой автоматики для системы отопления нужно правильно подобрать место

При использовании метода прямого контроля инерционность системы чрезвычайно мала, и она мгновенно реагирует на изменение температурного режима коррекцией мощности бойлера. Это не всегда удобно, и поэтому в работу системы вводят дополнительную задержку, чтобы сглаживать эффект от незапланированных кратковременных перепадов внутренних температур.

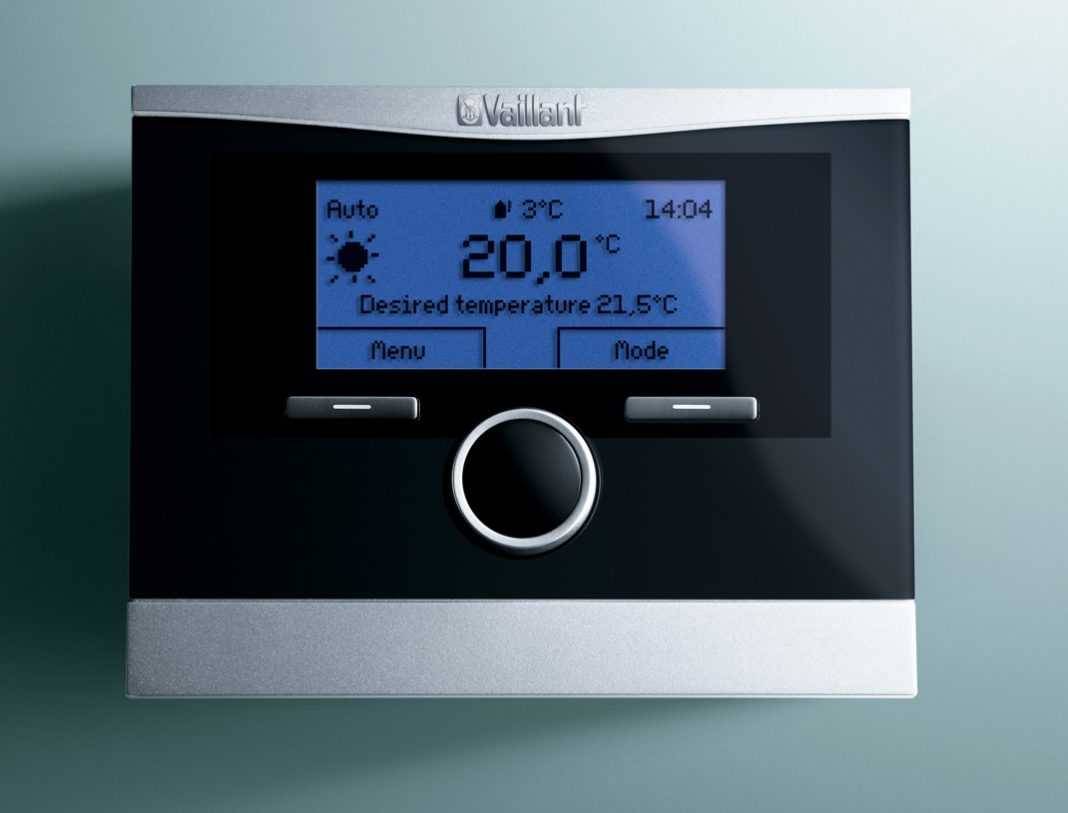

Управление контроллером осуществляется либо кнопками с его панели, либо с помощью сенсорного дисплея. Современные системы имеют выход в сеть Интернет, ими можно управлять с планшета или смартфона с помощью мобильного приложения. Доступ возможен как из самого дома, так и из дальней поездки. Владелец может изменить алгоритм работы системы, выбрать другую базовую кривую, задать другие базовые значения для внутренней температуры или изменить такую температуру для отдельно взятого помещения.

Сфера использования

В небольших и средних частных домах такие системы имеет смысл ставить, если владельцы часто и подолгу отсутствуют. При постоянном проживании проще подойти к колу (или войти в приложение на смартфоне) и подкорректировать мощность в случае похолодания, сильного ветра или потепления.

В крупных коттеджах, особняках, многоквартирных, коммерческих или общественных зданиях автоматизация управления отоплением на основе погодозависимого контроллера становится насущной необходимость. В общественных зданиях с большой площадью остекления удавалось добиваться двукратной и более экономии энергоресурсов, затрачиваемых на отопление.

Рекомендуется применять такие системы и в централизованных котельных, обслуживающих несколько территориально распределенных объектов.

Недостатки однотрубной системы

К недостаткам можно отнести то, что при такой системе невозможно производить учёт расхода тепла в каждой квартире. А, следовательно, произвести индивидуальный расчёт оплаты за фактическое потребление тепловой энергии. К тому же, при такой системе сложно поддерживать температуру воздуха одинаковую во всех жилых помещениях здания.

Именно поэтому используются другие системы поквартирного отопления, которые устроены по-другому и предусматривают установку счётчиков тепловой энергии в каждой квартире.

В настоящее время существуют различные системы поквартирного отопления. Однако пока устраиваются они в многоэтажных зданиях крайне редко. Это связано с рядом причин. В частности, с тем, что такие системы обладают невысокой гидравлической и тепловой устойчивостью.

Чаще всего в многоэтажных, жилых зданиях используется так называемое центральное отопление.

В последние годы при строительстве новых жилых домов используется автономное отопление. При таком способе индивидуального отопления, котельная устанавливается непосредственно в подвальном или чердачном помещении многоэтажки. В свою очередь системы отопления делятся на открытые и закрытые. Первые предусматривают разделение подачи горячей воды для жильцов на отопление и другие нужды, а в другом – только на отопление.

Исполнительные устройства

Для того чтобы организовать работу нескольких отопительных контуров с различными, не всегда постоянными температурами, требуются исполнительные устройства. Самыми распространенными являются трех – и четырехходовые смесительные краны (смесители). Принцип их работы заключается в регулировании температуры теплоносителя в отдельном отопительном контуре путем смешивания воды из котла с водой из обратной линии. Таким образом, температура теплоносителя в подающей линии контура может меняться от минимальной, например равной комнатной, до максимальной, равной температуре котловой воды, но не выше нее. Поворот крана можно осуществлять вручную (но тогда ни о какой автоматизации управления говорить не приходится!) или с помощью специального двигателя – сервопривода.

Обычно несколько параметров сервоприводов указываются в техническом паспорте. Это напряжение сети питания, максимальный крутящий момент, создаваемый на валу, и быстродействие привода. Последний показатель отражает время перехода сервопривода из одного крайнего положения в другое. Это, как правило, от 60 до 300 секунд. Стоит иметь в виду, что меньшее время реакции сервопривода вовсе не гарантирует быстрого изменения температуры в отопительном контуре. Напомним, что все тепловые процессы очень инерционны. Именно по этой причине обычно не применяются приводы с быстродействием менее 60 секунд. Примерно такое количество времени требуется, чтобы на изменения в температуре теплоносителя успел отреагировать датчик, установленный на подающей трубе, температура которой не может измениться мгновенно. В сервисном меню многих панелей управления имеется установочный параметр, учитывающий быстродействие сервопривода. К примеру, в панелях управления серии Logamatic 4000 от BUDERUS стоимостью € 1270 в базовой комплектации задается непосредственно время открытия трехходового смесительного вентиля в секундах. Этот показатель характеризует реакцию конкретного сервопривода и отражен в техпаспорте.

Смесительные краны и сервоприводы к ним выпускаются целым рядом производителей, например ROCA, Honeywell, WOLF. Корпус крана может изготавливаться как из чугуна, так и из латуни. И тот и другой материал хорошо подходят для работы в системах отопления. Прекрасно себя зарекомендовали смесители шведской компании ESBE. Трехходовой смесительный кран диаметром 32 мм, изготовленный этой фирмой, можно приобрести за € 60-70, сервопривод к нему обойдется уже в € 150-170.

Модулирующие горелки, протокол OpenTherm и погодозависимая автоматика

На сегодняшний день самыми современными и технологически совершенными системами управления отоплением являются приборы, работающие под управлением протокола OpenTherm.

Не вдаваясь в узкоспециализированные подробности, рассмотрим три главных особенности, которые отличают оборудование с OpenTherm от описанного выше.

Особенность первая: управление модуляцией пламени

Появление новых газовых котлов с горелками, способными управлять модуляцией пламени, открыло новые возможности в организации экономичного и эффективного отопления. Поясним, что модуляцией пламени называется регулирование мощности нагрева. При слишком большой мощности происходит частое включение и выключение котла (тактование), а при малой – достижение заданной температуры делается невозможным. Т.е. наилучшей модуляцией пламени считается уровень горения, при котором котел не выключается, и достигнуто заданное значение температуры. Иными словами, управление модуляцией пламени – это способность автоматики котла, в зависимости от внешних условий, оптимально изменять интенсивность горения пламени горелки, не выключая её. Ни один из описанных выше способов управления котлом не может управлять модуляцией пламени. Для работы с новыми горелками был придуман протокол OpenTherm, который позволил эффективно объединить функционирование новых горелок с возможностями «умной» погодозависимой автоматики и электроники.

Особенность вторая: работа с автоматикой

По сути дела, OpenTherm – это мост, который был проложен между производителями котлов и производителями прочей электроники и автоматики. Единый, не зависящий ни от кого, протокол стандартно описывает все основные команды по работе с модулирующими горелками. Это позволяет подключить к нему самое разнообразное оборудование: от термостата до программируемых термоконтроллеров, к которым может быть присоединено большое количество термодатчиков. Современные термоконтроллеры представляют собой программируемые приборы, которые в состоянии обрабатывать показания термодатчиков, расположенных как в различных зонах отапливаемого объекта, так и на улице. Теплоконтроллер поддерживает заданное значение целевой температуры и может его изменять в зависимости от команд пользователя, времени суток или дня недели. Анализируя полученные данные температуры снаружи и внутри помещения, контроллер задает погодозависящий режим работы для модулирующей горелки котла и насосов (см. рис.3).

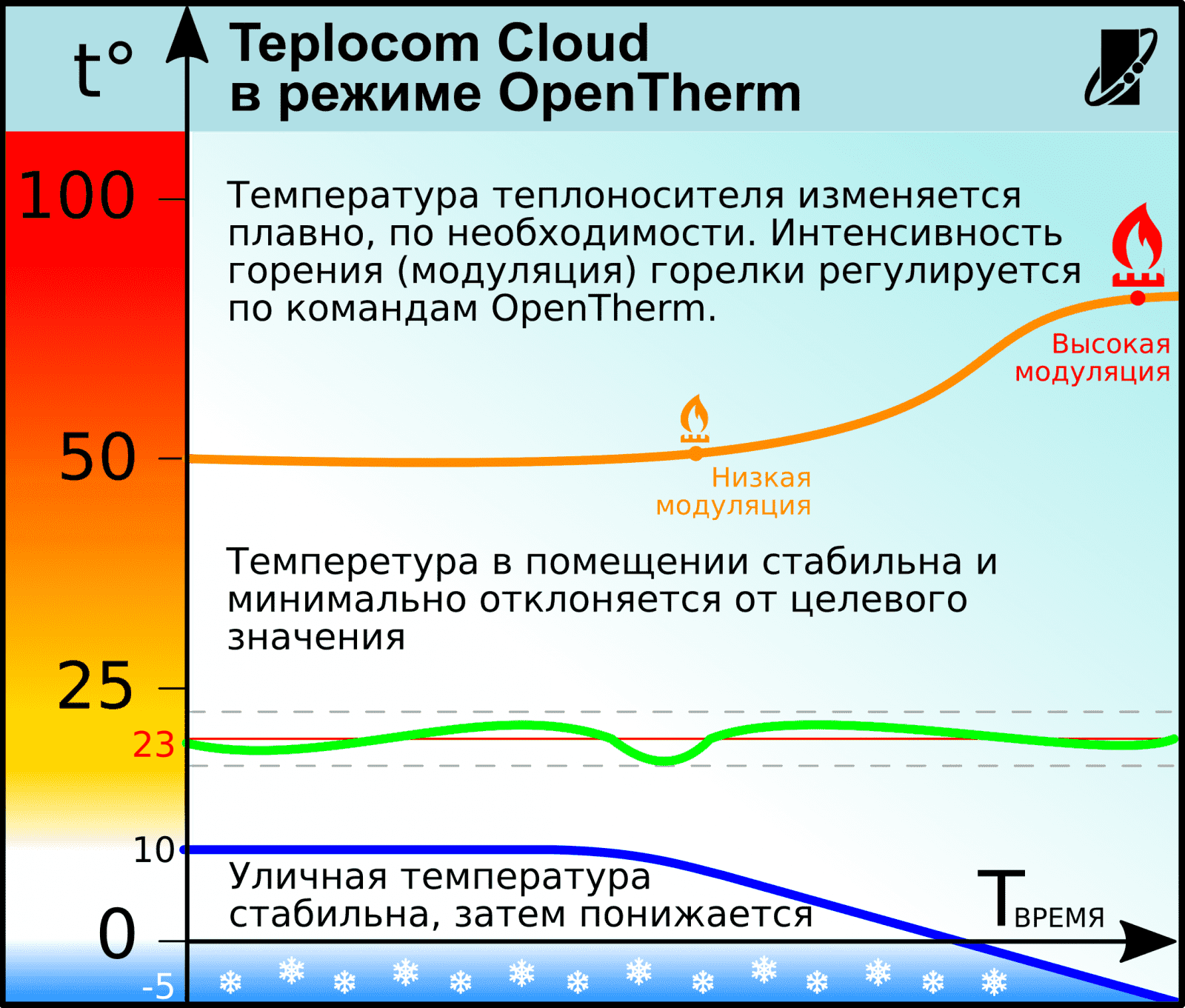

Рис.3. Регулирование температуры теплоинформатором Teplocom Cloud

На графике мы можем видеть, что горелка практически не выключается, а только меняет интенсивность своего горения. При этом, вне зависимости от внешних условий, график целевой температуры меняется крайне незначительно и лежит в границах гистерезиса теплосистемы. Дополнительными преимуществами этой системы управления является заметное повышение ресурса работы горелки (отсутствуют циклы розжига, быстрого нагрева и остывания), а также достигается существенная экономия газового топлива.

Особенность третья: доступ к настройкам автоматики и фиксирование ошибок

Наличие «умного» управления и существование обратной связи между котлом и управляющим оборудованием открывает третью особенность протокола OpenTherm – возможность по одному протоколу получить полный доступ к настройкам автоматики котла и произвести их изменение с любого управляющего устройства (смартфона). Дополнительно открывается доступ к информации обо всех ошибках, случившихся при работе тепловой системы, что даёт неоценимый инструмент для обслуживающего и контролирующего работу оборудования персонала.

Плюсы:

  • Минимальное колебание температуры воздуха в доме вне зависимости от температуры на улице, что обеспечивает максимальный комфорт;
  • Минимальный расход топлива по сравнению с другими методами управления;
  • Корректировка температуры идет за счет изменения модуляции пламени горелки, что минимизирует количество циклов включения/выключения;
  • Возможность удаленного мониторинга состояния котла и изменения его настроек.

Минусы:

Более высокая цена по сравнению с другим оборудованием, что компенсируется за счет меньшего потребления газа.

Система погодного (климатического) регулирования многоквартирных многоэтажных домов (ЖКХ)

Звоните

Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)

«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.

Надоело переплачивать? Есть выход!

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

Звоните по телефону в Москве и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете

Как это работает?

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

Нужна помощь в расчете системы погодного регулирования?

Звоните

Сколько стоит система погодного регулирования?

Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ». При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.

В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2021 г.

  • Насос циркуляционный — 40000 рублей
  • Клапан регулирующий с электроприводом — 60000 рублей
  • Шкаф управления двумя насосами в сборе — 85000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей

Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей

ИТОГО ПОД КЛЮЧ: 560000 рублей

Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.

Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых домах, где не более 10 квартир.

  • Насос циркуляционный в пределах — 10000 рублей
  • Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
  • Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей

Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.

ИТОГО ПОД КЛЮЧ: 300000 рублей

Экономия от применения автоматической системы погодного регулирования составит около 50%!

В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.

Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.

ИТОГО ПОД КЛЮЧ: 130000 рублей

* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.

Мы поможем Вам сэкономить Звоните

sovintervod-vnt.ru

Методика управления погодозависимой автоматикой

Управление отоплением на основании показаний датчиков температуры только внутри дома означает большую инерционность. При резком похолодании, особенно при качественной теплоизоляции, снижение температуры в доме произойдет с заметной задержкой. Когда автоматическая система управления отреагирует, ей придется запускать котел на максимальной мощности, чтобы скомпенсировать падение температуры. При потеплении будет наблюдаться обратный эффект- котел будет выведен на режим малой мощности с запозданием, а в доме наступит жара.

Погодозависимая автоматика управляет работой системы отопления с учетом показаний четырех датчиков. Это позволяет достичь существенной (до 20%) экономии энергоресурсов за счет заблаговременного плавного изменения температурного режима. При этом практически полностью исключаются:

  • работа котла в режиме максимальной мощности,
  • вредные выбросы в атмосферу на этом режиме,
  • заметные перепады температуры в доме,
  • неоправданный перерасход топлива при похолодании или потеплении.

Эффективность работы такой системы управления отоплением сильно зависит от выбора т.н. эталонной комнаты, в которой будет установлен внутренний датчик. Если установить его, например, в гостиной, то во время приема гостей, да еще если хозяин решит растопить камин, температура в помещении (и на датчике) резко возрастет. Система воспримет это как управляющий сигнал и снизит мощность котла. А в это время на улице может ударить мороз, в результате чего во всем доме похолодает.

Далее, если гостям станет жарко, они решат открыть окно и проветрить комнату, система воспримет это как сигнал к выведению котла на большую мощность. В комнате станет тепло, а во всем доме — слишком жарко.

Во избежание подобных ситуаций следует тщательно выбирать место для монтажа внутреннего датчика.

Для погодозависимой автоматики для системы отопления нужно правильно подобрать место

При использовании метода прямого контроля инерционность системы чрезвычайно мала, и она мгновенно реагирует на изменение температурного режима коррекцией мощности бойлера. Это не всегда удобно, и поэтому в работу системы вводят дополнительную задержку, чтобы сглаживать эффект от незапланированных кратковременных перепадов внутренних температур.

Управление контроллером осуществляется либо кнопками с его панели, либо с помощью сенсорного дисплея. Современные системы имеют выход в сеть Интернет, ими можно управлять с планшета или смартфона с помощью мобильного приложения. Доступ возможен как из самого дома, так и из дальней поездки. Владелец может изменить алгоритм работы системы, выбрать другую базовую кривую, задать другие базовые значения для внутренней температуры или изменить такую температуру для отдельно взятого помещения.

Правила эксплуатации

При эксплуатации необходимо соблюдать все требования и рекомендации завода- изготовителя. В современные системы встраиваются средства самодиагностики, и они сами могут сообщить владельцу о возникших неполадках. Это не отменяет необходимости периодических осмотров и профилактических работ. В ходе профилактики следует проверять надежность крепления и чистоту датчиков, особенно внешнего, и тестировать исполнительные механизмы системы. В ходе ежеквартальной профилактики удобно также менять сезонный алгоритм работы устройства.

Принцип погодозависимого регулирования отопления

Поясним, каким образом осуществляется поддержание комнатной температуры с учетом изменений уличной. При настройке контроллера устанавливается так называемая температурная кривая, отражающая зависимость температуры теплоносителя в отопительном контуре от изменения погодных условий снаружи. Эта кривая представляет собой линию, одна точка которой соответствует +20°С на улице (при этом температура теплоносителя в отопительном контуре тоже равна +20°С, поскольку считается, что при таких условиях в отоплении нет необходимости). Вторая точка — это температура теплоносителя (скажем, 70°С), при которой даже в самые холодные сутки отопительного сезона температура в комнате будет оставаться заданной (например, 23°С). В случае, если здание утеплено недостаточно, для компенсации теплопотерь потребуется несколько большая температура теплоносителя в отопительном контуре. Соответственно, наклон кривой будет крутым. И наоборот, если с теплоизоляцией дома все в порядке. При изготовлении контроллера в память прибора вносят множество подобных кривых, чтобы можно было потом выбрать из всего семейства подходящую линию конкретно для условий вашего жилища.

Как правило, для создания максимального уровня теплового комфорта, а также для экономии топлива одного-единственного уличного датчика бывает недостаточно. Поэтому часто монтируют дополнительный датчик внутри обогреваемого помещения. Наличие сразу двух датчиков, и комнатного и уличного, позволяет точно отслеживать и оперативно корректировать температуру в помещениях дома.

Обычно датчик комнатной температуры устанавливается в так называемом эталонном помещении — температура в нем будет соответствовать вашему понятию о комфортном тепловом фоне. Это помещение не должно нагреваться прямыми солнечными лучами и продуваться сквозняками. Как правило, в качестве эталона выбираются детские и спальни. Установка комнатного датчика делает возможным включение режима самоадаптации, при котором отопительная кривая подбирается под соответствующее помещение автоматически — самим микрокомпьютером панели управления. Кроме того, часто комнатный датчик интегрируют в термостат, с помощью которого можно задавать нужную температуру и ее средний уровень во всем доме. Локальная регулировка температуры в отдельно взятом помещении при этом достигается установкой на радиаторы термостатических клапанов с термоголовками.

Очень важным аспектом применения термостата является опять же экономия топлива. Поясним, каким образом она осуществляется. Допустим, в помещении, где установлен датчик, собрались гости и произошло повышение температуры на 2°С вследствие естественного тепловыделения людей. Панель управления улавливает эти изменения и дает команду на снижение температуры теплоносителя в данном контуре, хотя уличный датчик может требовать как раз обратного. Уменьшение расхода тепла на обогрев этого помещения естественным образом экономит топливо. Но существуют здесь и проблемы. Если затопить в комнате, где установлен термостат, камин или надолго оставить открытым окно, это может привести к изменению температуры во всем доме. Для учета подобных факторов во многих системах предусматривают возможность внесения поправок в алгоритм управления путем установки коэффициента влияния комнатного датчика на характер отопительной кривой. Но вообще специалисты просто не рекомендуют устанавливать устройства измерения комнатной температуры вблизи каминов, входных дверей, окон и других источников тепла или холода, способных внести погрешность в результаты измерений.

Следует обратить внимание и на то, что установка одного только комнатного термостата, без датчика наружной температуры, существенно увеличивает инерционность системы терморегулирования. Изменения в тепловом фоне будут происходить с запозданием, поскольку автоматика начнет действовать лишь тогда, когда температура в доме, например, понизится, а это произойдет уже позже реального похолодания на улице

Современные контроллеры не только следят за погодой, но и обладают достаточно большим количеством функций, часть из которых — пользовательские, а часть — сервисные

Если первые стоят на страже комфорта, то вторые следят за состоянием системы и обеспечивают правильную и безопасную работу оборудования

Современные контроллеры не только следят за погодой, но и обладают достаточно большим количеством функций, часть из которых — пользовательские, а часть — сервисные. Если первые стоят на страже комфорта, то вторые следят за состоянием системы и обеспечивают правильную и безопасную работу оборудования.
