Чем хорош электро водяной теплый пол – характеристики и правила монтажа XL Pipe и Unimat Aqua

Монтаж, какого пола обойдётся дешевле и проще

Если рассматривать, какой греющий пол лучше, водяной или электро, отталкиваясь от себестоимости комплектующих для монтажа конструкции, то по оценке специалистов можно сделать вывод, что в общей сложности, стоимость комплекта электронагревательного пола в 2 раза превышает цену комплектующих для водяного, так как:

  1. Электрический — у него греющий кабель, который служит нагревательным элементом, имеет высокую цену. Помимо этого, не обойтись без термодатчика и терморегулятора.
  2. Водяной пол — для его обустройства потребуется купить трубы, пластиковые или металлические, и стандартный материал для тепло и гидроизоляции.

Однако, для монтажа полов с обогревом водяного типа, в случае их подключения к общему отопительному узлу, потребуется получить разрешение, подготовить ряд документов и оплатить госпошлину. Для установки электрической конструкции в доме никакого разрешения не требуется.

В конечном итоге, себестоимость установки обоих видов полов приблизительно одинакова.

Правила монтажа теплых полов XL Pipe


Жидкостно-кабельный пол укладывается в стяжку, поэтому перед запуском проводится проверка

От того, насколько грамотно уложен теплый пол, зависит качество обогрева

Для эффективного отопления частного дома важно правильно подобрать трубы для магистрали по метражу. Чтобы произвести расчеты, нужно замерить напольное покрытие в комнате

Далее нужно разделить наименьшую длину на шаг, с которым планируется укладка труб. Среднее расстояние между трубами на магистрали составляет 20-30 см. Цифровой показатель, который получился, умножают на наибольшую длину комнаты. Расчет мощности можно сделать в специальной таблице, которую предлагает сам производитель.

Перед началом монтажных работ рекомендуется сделать проект укладки магистрали. Он будет представлять чертеж, содержащий длину, способ укладки труб, расстояние между витками. Такой проект поможет в процессе установки и при необходимости проведения ремонта.

Чтобы установить систему теплого пола, нужно совершить следующие действия:

  1. Выровнять напольное покрытие.
  2. Уложить теплоизоляцию. Она должна быть толщиной не менее 5 см. Лучше всего использовать техноплекс или пеноплекс.
  3. На утеплителе необходимо разместить отражающий экран. Он нужен для улучшения прохождения тепловых волн.
  4. Чтобы закрепить магистраль, нужно предварительно установить арматурную сетку. Она должна быть равномерно распределена по всему основанию пола. Но при этом необходимо соблюдать расстояние сетки от стены. Оно должно быть не менее пяти сантиметров.
  5. Прокладка труб начинается от распределительной коробки, которую устанавливают на полу. Укладку магистрали можно проводить двумя методиками: улиткой или змейкой. Чаще всего строители выбирают улитку. Первый шаг при таком способе будет равняться 60 см, труба доходит до центра, затем поворачивает в обратную сторону. Второй шаг должен составлять 30 см. В завершении труба выводится к распределительной коробке. При прокладке магистрали нужно внимательно следить, чтобы на трубах не было заломов, острых углов.
  6. Проложенная магистраль крепится к арматурной сетке с помощью специальных пластиковых лент.
  7. Подключение кабеля к терморегулятору осуществляется при помощи дополнительных проводов. Терморегулятор должен быть размещен на стене, расстояние от пола должно быть не меньше 30 см.
  8. На поверхности пола ставится датчик температуры. Лучше, если он будет располагаться непосредственно на трубе. Так он сможет сразу же уловить уровень температуры и подать сигнал системе.
  9. Перед тем как залить стяжку, пол нужно протестировать. Для этого используют мультиметр. Он помогает замерить сопротивление материала. Если тестирование прошло успешно, делается бетонная стяжка толщиной не более 8 см. Теплый пол XL Pipe необязательно прятать под стяжку. Существуют варианты монтажа сухим способом. Он представляет собой прокладку трубы по черновому покрытию в специально проделанные канавки. Их закрывают специальной фольгой, используемой для саун. Сверху располагаются трубы. Проложенная магистраль накрывается ГВЛ толщиной 2 см.
  10. Следующим слоем пойдет облицовка. Магистраль можно крепить при монтаже на деревянную основу. Для этого необходим предварительно сделать фанерные дорожки.


Чем тоньше напольное покрытие, тем меньше потребуется времени на обогрев

При первом подключении на полный обогрев может понадобиться 48 часов. После того как теплоноситель прогреется, вся система полов начинает работать в штатном режиме.

Преимущества электро-водяного отопления пола xl pipe.

Электро-водяную систему отопления выпускает фирма из Южной Кореи, xl pipe. По сравнению с другими система тёплого пола, здесь есть интересный момент. Большинство тёплых полов монтируются под покрытия, поэтому такие система, в общем-то, не ремонтнопригодны.

Есть системы переносные, они монтируются поверх основания – где-то это удобно, а где-то создаёт дополнительные трудности, поскольку требуется их защитить как-то от внешних воздействий, да и мебель может помешать. Так вот, если система монтируется под покрытием, то, обычно, для её ремонта потребуется вскрывать это покрытие. В электро-водяной системе нагревающим элементам служит кабель, в случае его отказа, кабель можно поменять, не вскрывая сам пол.

Электро-водяная система допускает использования воды, хотя рекомендуется использовать антифриз (правильнее её называть электро-жидкостной системой). Антифриз предохраняет трубы от замораживания. Допустим, у вас коттедж, или квартира, где вы бываете редко, естественно за всем не уследишь, зимой, в холодное время в трубах может остаться вода. Если в доме температура ниже нуля, а в трубах осталась вода, то, вероятно, они лопнут.

Чтобы этого не происходило, используют антифриз, температура его замерзания гораздо ниже. Производитель гарантирует, что система будет исправна и при минус двадцати градусов Цельсия.

В плане затрат электроэнергии, то здесь трудно сказать однозначно, что лучше. По всей видимости, данная система аналогична кабельному тёплому полу. Если же сравнивать с водяными тёплым полами, то xl pipe менее энергозатратна и имеет более равномерный прогрев.

Дело в том, что в водяном отоплении, воду обычно прокачивают, что требует определённых затрат, также эта вода, прежде, чем попасть в пол, где-то проходит и нагревается, то есть потери тепла есть ещё до того, как вода попадает под пол. Нагрев в системе xl pipe происходит в самом трубопроводе, поэтому нет потерь тепла, нет движения жидкости, а сам прогрев абсолютно равномерен вдоль трубопровода.

Стоит отметить, что как вода, так и антифриз, имеют большую теплоёмкость, большую, чем у прочих материалов. Вся система подключается к датчику температуры, который то запускает систему, то выключает. Естественно, чем реже это происходит, тем дольше прослужит система. Так вот, чтобы переключение происходила как можно реже, требуется теплоноситель с большой теплоёмкостью, что и обеспечивает жидкость в виде антифриза или воды. То есть данная система более долговечна, нежели кабельная.

Стоимость xl pipe.

Стоимость xl pipe не является низкой. В целом она сравнима со стоимостью других электрических систем.

Требования к укладке капиллярного электропола

В отличие от других систем, есть специфические требования к укладке капиллярной электрической системы отопления. Обустройство стяжки проводится по стандартным требованиям. Выравнивается основание для заливки, укладывается гидроизолятор и фольгированный теплоизолятор, затем размещается металлическая сетка или подложка для трассы и монтируется контур из трубок и муфт. Заливка стяжки включает в себя предварительные работы:

  • система отопления проходит процесс заполнения. Для этого заливается вода в специальный бак, после чего блок управления-нагрева включается;
  • после заполнения объема трассы и начала устойчивой циркуляции нагрев отключается;
  • заполненная система должна остыть.

Когда температура трубок и комнатного воздуха выравнивается, проводится заливка или укладка стяжки. Такой порядок действия обязателен для сохранения стабильных характеристик гидравлического сопротивления в контурах капиллярного электропола.

Какой пол лучше выбрать

Выбор лучшего вида тёплого пола во многом зависит от типа и характеристик отапливаемого дома, это стоит учитывать при выборе модели

Важное значение имеет толщина пола, для установки водяного контура — не меньше 7 см, для электрического — от 4 см. При укладке инфракрасного тёплого плёночного пола толщина значения не имеет

Помимо этого, нужно брать во внимание:

  1. Мощность устройства — водяные осуществляют прогрев пола до температуры в 50 градусов, а кабельные имеют диапазон нагревания от 15 до 30 градусов.
  2. Затраты на нагревание теплоносителя — для электрических полов необходимо около 180 — 200 Вт энергии на 1 м2, при чём пол прогревается лишь до 30 градусов. КПД водяной системы намного больше.
  3. Вид топлива — если дом газифицирован, то однозначно предпочтение нужно отдать водяному тёплому полу. Обустроить такое отопление просто, дешево, возможно контролировать температурный режим.
  4. Вид напольного покрытия — это важный момент при выборе модели тёплого пола. Оптимальный вариант — керамическая плитка, она подходит для любых типов тёплых полов. В идеале, напольное покрытие должно иметь специальную маркировку, которая говорит о совместимости финишного материала с тёплой системой.

Определяясь с видом тёплого пола для частного дома, необходимо помнить, что монтаж водяного контура — это трудоёмкий и грязный процесс. А при наличии бетонной стяжки, требуется ещё и длительное время для её застывания.

Если обустройство пола с обогревом в частном доме задумано не на этапе строительства или без проведения капитального ремонта, то лучший всего выбрать электрический теплый пол. А если требуется мобильное устройство для укладки под ковёр, подойдут маты или ИК плёнка.

Однако, для многих решающий фактор при выборе тёплого электрического или водяного пола для квартиры, или дома — эксплуатационная стоимость конструкции.

В завершении можно сказать, что оба вида полов с подогревом хорошо себя зарекомендовали. Но для частных домов с индивидуальным отопительным котлом или при наличии газа водяной тёплый пол — лучший выбор.

Окончательное решение конечно остаётся за владельцем частного жилья. Принимать его нужно отталкиваясь от своих требований к данному источнику отопления, техническим и финансовым возможностям.

Однако, приобретать ту или иную модель, лучше после консультации с квалифицированным мастером и взвешивания таких данных, как эксплуатационная надёжность и экономичность.

Разновидности

Выпускаемых моделей нового электро-водяного теплого пола немного. На современном рынке представлены всего два вида такого оборудования – XL Pipe и UNIMAT AQUA. Системы отличаются по конструктивным характеристикам, но имеют практически одинаковый принцип работы.

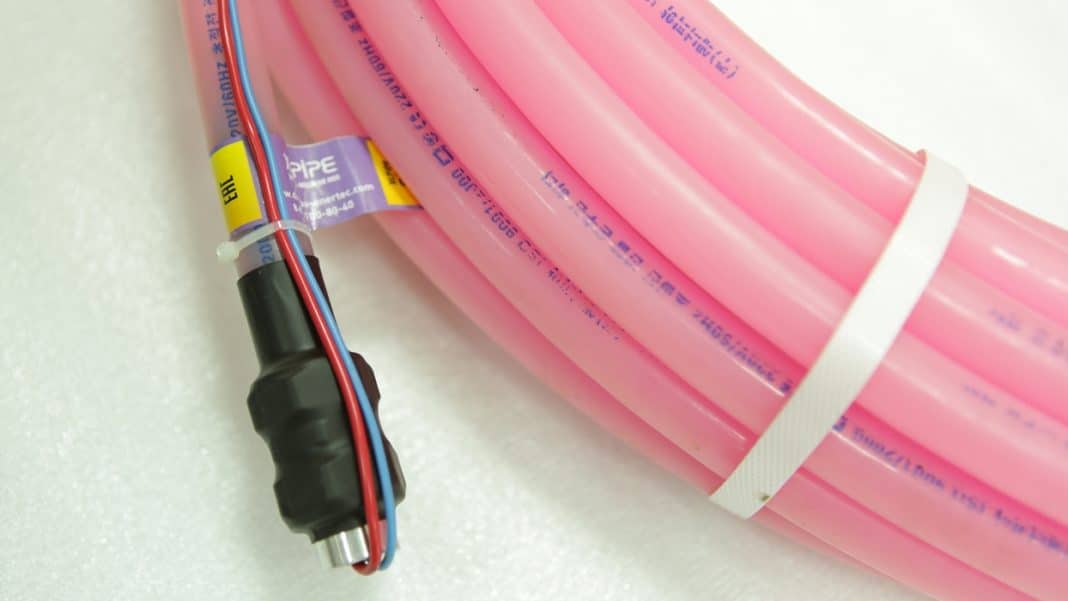

Теплые электро-водяные полы XL Pipe

Система от корейской фирмы Daewoo Enertec имеет новую структуру элемента нагрева. Конструкция устройства представляет собой трубу из полиэтилена со стенками толщиной 20 миллиметров в полость, которой проведен специальный электрический кабель.

Нагревательный проводник состоит из сплетенных хромовых и никелевых нитей, облаченных в защитную оболочку из тефлона. Трубы, в которые он помещен, заполнены теплоносителем жидкого типа.

Рабочий процесс такого жидкостного оборудование происходит по такому принципу:

  • при подключении устройства к электрической сети, ток проходит по кабелю, обеспечивая нагрев теплоносителя;
  • благодаря большой мощности провода и небольшого количества жидкости в трубе обеспечивается быстрый прогрев системы;
  • нагретый теплоноситель увеличивается в объеме, способствуя повешению давления в трубе.

За счет такого процесса система быстро набирает необходимую рабочую температуру.

Электро-водяной теплый пол XL Pipe

Производитель выпускает несколько моделей теплого пола XL Pipe. Они отличаются по мощности и длине контура. Самая максимальная длина трубы составляет 84 метра. Такое оборудование рассчитано на мощность до 3360 ватт.

При правильной установке и эксплуатации устройство обогрева половых покрытий XL Pipe может прослужить более 40 лет. Система не требует монтажа дополнительных отопительных приборов. Основным ее достоинством считается безопасность использования и возможность установки предметов мебели в местах укладки контура.

Капиллярный электрический пол

Представителем такой отопительной системы является производитель Caleo. Корейская фирма выпускает оборудование для обогрева пола Unimat Aqua капиллярного типа. Замкнутая система состоит устройство из многочисленных трубок с небольшим диаметром, которые подсоединяются электрическому прибору с рабочей мощностью 2400 ватт.

Принцип работы капиллярного пола аналогичен электро-водяному оборудованию XL Pipe:

  • электрический прибор подключается к сети, способствуя нагреву теплоносителя в трубках;
  • при этом в замкнутом контуре создается давление и происходит интенсивный нагрев.

Применяется теплый пол Unimat Aqua для обогрева помещений с небольшой площадью, так как одна отопительная система рассчитана на комнату объемом 20 метров квадратных. Срок службы такого оборудования небольшой – до 5 лет.

Основным достоинством капиллярного обогрева пола считается блок с многофункциональным способом управления. С его помощью можно поддерживать контроль температурного режима системы, а также устанавливать режим автоматического включения и выключения функции нагрева. Таймер рассчитан на двенадцать часов.

Максимальная длина капиллярных трубок составляет 140 метров. Наибольший прогрев теплоносителя – 70 градусов, что соответствует температуре воздуха в пределах 30 – 40 градусов. К недостаткам системы относят неравномерность прогрева полового покрытия. Такая погрешность связана с тем, что горячая жидкость, которую нагревает блок, в процессе прохождения по трубкам успевает немного остыть.

Укладка под мебель

Предположим, у вас в комнате вдоль всей стены есть большой шкаф с глухим цоколем. Циркуляция воздуха под ним, естественно отсутствует, а значит и съема тепла в этом месте никакого нет.

Обычный электрический теплый пол в такой ситуации просто перегреется и сгорит. Поэтому при его монтаже и рекомендуется всячески обходить мебель.

А вот электро-водяной аналог, согласно рекламным буклетам, укладывать под мебель можно.

Но что нам говорит опять же инструкция, а не реклама? А в инструкции присутствует сразу несколько пунктов, в которых четко оговорено, что данный вид отопления боится перегрева и допускать его нельзя!

То есть, производитель напрямую вам запрещает помещать трубу в такие условия, где возможен перегрев. Продажники же говорят об обратном.

И кому здесь верить?

Срок службы

Заявленный срок службы системы более 50 лет!

Возникает логичный вопрос, откуда это взято и как подсчитано? Скорее всего информация получена исходя из того, что любой производитель полимерных материалов (трубы) автоматически закладывает для своей продукции 50 лет безаварийной работы (при соблюдении рабочей температуры).

А если случится утечка жидкости или сбой в работе терморегулятора? А такое запросто может произойти из-за скачка напряжения.

Во что превратятся ваши трубы после неконтролируемого нагрева?

То есть, тут изначально нужно учитывать несколько факторов, а не только материал изготовления и его заводской срок службы.

Во-вторых, не забываем, что внутри трубы имеется компенсатор теплового расширения. Кто рассчитывал сколько времени проработает он?

В-третьих, неизвестно каким образом химический состав незамерзающей жидкости скажется на свойствах стенок трубки. Свойства самого антифриза с годами также меняются.

А значит и его придется как-то сливать-заливать. Никто вам про эти нюансы обычно не рассказывает.

Вы должны просто ПОВЕРИТЬ в красивую цифру 50.

О проблематике теплого пола

Водно наполненный теплый пол, являющийся классической системой – достаточно сложная система. Для ее работы понадобятся:

  • коллекторные гребенки, распределяющие и контролирующие циркуляцию теплоносителя;
  • нагнетательные насосы, которых может понадобиться несколько;
  • достаточно мощный нагревательный котел, работающий на твердом, жидком топливе или газе.

Объем теплоносителя внутри структуры трубок теплого пола достаточно велик. Это вызывает различные технологические особенности эксплуатации системы. Могут возникать завоздушивания и другие проблемы, которые способны снижать эффективность отопления.

Схема и тонкости подключения пола Unimat

Схема

Схема подключения проста:

Электрическая схема подключения теплого пола Unimat

Главный принцип – все стержни расположены как угодно, а подключены параллельно, и напряжение на них при работе 220В. Плюсы на терморегуляторе пусть не смущают – это не положительный полюс, а просто клемма.

Электроизоляция

Места соединения проводов внутри пола производитель предлагает изолировать термоусадкой. Это удобно, красиво и компактно. Но только, если есть фен или хорошая горелка. Можно изолировать и простой изолентой. В любом случае, не ударит – бетон при высыхании становится изолятором. Хотя, при использовании УЗО будут возможны неприятные инциденты.

Теплоизоляция

Производитель рекомендует теплоотражающий материал. Это – для увеличения КПД системы, чтобы не греть потолок соседей снизу. Однако, всё равно тепло стремится вверх, и хуже не будет. Разве скорость нагрева будет пониже. Кроме того, идея монтировать теплый пол без утеплителя очень нравится плиточникам (Серёга, привет!)).

Терморегулятор

может быть любым, не только предназначенным для теплого пола. Например, такой, или даже такой. Бывают программируемые, с таймерами, ЖК-экранами, и т.п.

Датчик

должен быть именно тот, который идет в комплекте с терморегулятором. По крайней мере, того же типа. Чтобы обратная связь была правильной, датчик нужно правильно расположить, см. инструкцию и мои фото.

Вместо терморегулятора

Следует помнить, что в основе такого регулятора – обычное реле. А его можно заменить и обычным выключателем, и даже вилкой, периодически включая и выключая теплый пол. Также для регулировки может подойти и обычный диммер (регулятор яркости). Минусы таких решений – отсутствие электрической обратной связи, а в случае с диммером возможны и помехи на другое оборудование.

Отопление

Некоторые думают, что такой пол можно использовать для отопления. Да, можно. Но только там, где температура зимой не опускается ниже нуля – в Сочи и Геленджике. И укладывать инфракрасный пол придётся везде, и жарить постоянно по полной. Во всех остальных случаях, как и в моем, для отопления используются обычные батареи, а электрический теплый пол – для комфорта нижних конечностей.

Какая система самая безопасная и надёжная

Если сравнить тёплые полы по степени безопасности, неоспоримо лучше — водяной контур. Нет риска короткого замыкания или удара током. Хотя кабельные и плёночные полы современного поколения обладают повышенной степенью защиты, и данный показатель сведён к минимуму.

В плане надёжности, греющий кабель — качественное изделие, которое обладает повышенной гарантией. Даже провод с невысокой стоимостью способен прослужить до 20 лет. Ломаются, и нуждаются в замене чаще датчик температуры и терморегулятор.

В водяном трубопроводе, сами трубы имеют долгий срок службы, а вот фитинги приходится менять через 10 — 15 лет. Для их замены потребуется демонтаж бетонной стяжки.

Сфера применения

Жидкостная система обогрева пола является новым многофункциональным отопительным оборудованием. Использовать устройство такого типа можно как единственный источник тепла, как для частных жилых домов, так и для квартир.

Исключением становится только паркет, и пробковый пол. Использовать их не рекомендуется в связи с низкой теплоотдачей материала. Древесное покрытие может в процессе эксплуатации теплого пола рассыхаться. Также таких систем обогрева не желательно применять синтетические покрытия, такие как ковролин. При нагреве материал выделяет в воздух вредные вещества, которые могут стать причиной аллергических реакций.

Монтаж стержневого теплого пола на кухне

Главное, что нужно помнить при монтаже и подключении электрического теплого пола – качество подключения! Чтобы потом не было мучительно холодно и досадно, нужно уделить самое пристальное внимание местам подключения, которые будут находиться под плиткой. Подробно по монтажу можно будет почитать в инструкции и посмотреть на видео в конце статьи, а я лишь покажу некоторые моменты

Подробно по монтажу можно будет почитать в инструкции и посмотреть на видео в конце статьи, а я лишь покажу некоторые моменты.

Расстилаем пол по стяжке.

Крепим его дюбель-хомутами. Если пол чистый, то можно и хорошим скотчем.

Теплый пол разложен по стяжке

Места соединений соединяем гильзами, которые идут в комплекте. Процесс:

Соединение. Готовим соединительные гильзы

Соединение. Вставляем провода в гильзу

Не забываем про термоусадку

Обжимаем гильзы специальным инструментом

Тут самый важный момент – соединение многожильного и одножильного проводов! От качества обжимки в основном зависит срок службы пола. Если нет инструмента, или в чем-то не уверены, то лучшее средство – пайка! Гильзы, которые шли в комплекте, мне показались хлипкими, поэтому я использовал помощнее, а в самых ответственных местах паял скрутку.

Теперь одеваем термоусадку и работаем феном:

Термоусадка на месте соединения, работа феном

Вон он я, феню:

Монтаж теплого электрического пола – соединение проводов

Должно получиться примерно так:

Работа феном при подключении теплого пола Unimat

Концы, которые никуда не подключаются, заделываем:

Заделка концов проводов термоусадкой

Феним, и пока термоусадка горячая, зажимаем её пассатижами:

Заделка концов проводов электрического стержневого пола Unimat

Идеально.

А вот тут получилось не идеально:

Выводы подключения теплого пола и датчика температуры

Датчик температуры:

Укладка датчика температуры в теплый пол (защищен желто-зеленой термоусадкой)

В итоге пол Unimat уложен в кухне в таком виде:

Нагревательные стержнеые маты Unimat уложены и подключены

Инфракрасный стержневой теплый пол Unimat уложен на стяжку

В чём отличие водяного пола от электрического?

Для сравнения тёплых полов, и для определения, что лучше установить в доме — электрическое или водяное отопление, нужно учитывать особенности каждого вида. Ведь оба устройства способны обеспечить комфортную атмосферу в помещении – равномерный прогрев воздуха.

Как уже говорилось выше, тёплые полы бывают водяными и электрическими, основное их отличие в теплоносителе.

Водяной теплый пол

Представляет собой сооружение из труб, уложенных по определённой схеме («улитка» или «спираль»), по которым движется нагретая вода или другой теплоноситель. Для её подогрева, требуется подключение к центральному отоплению, или к индивидуальному котлу, который оснащён насосом.

Гидрополы равномерно прогревают площадь, не допуская образования холодных зон. Возможна укладка в стяжку или на деревянный пол. В «пироге», обязательным является наличие гидроизоляционного слоя и утеплителя. Крепятся трубы к армирующей сетке, или кладутся на пенополистирольный мат с бобышками.

Электрический теплый пол

Электрополы подпитываются от электричества, и бывают:

кабельные — в качестве нагревательного элемента выступает греющий кабель с токоведущими жилами, имеющими высокое сопротивление;

  • маты — также относятся к кабельному типу, но процесс укладки намного проще, так как провод уже закреплён на стекловолокнистой сетке с определённым шагом;
  • плёночные инфракрасные — это плёнка, с карбоновыми пластинами, тепло выделяется в виде инфракрасных волн.

Электрические кабельные тёплые полы кладутся в слой плиточного клея или в бетонную стяжку. Хотя возможен и «сухой» способ укладки. Требуется слой гидро и теплоизоляции.

Инфракрасные системы отличаются более простым монтажом — без заливки стяжки. Поэтому, однозначно, что среди электрических полов — это лучший вариант для сооружения своими руками в частном доме, так как процесс является несложным и быстрым.

Представляет собой контур из труб, внутри которых циркулирует антифриз и размещён специальный провод. При подключении, греющий кабель прогревает жидкость, которая в свою очередь отдаёт тепло половому покрытию.

Технические особенности теплого пола XL Pipe

Отличие системы в том, что кабель находится в трубе, заполненной жидкостью, которая нагревается и передает тепло Новейшая напольная система XL PIPE состоит из пластиковых герметичных труб, внутри них находится электрический кабель. Трубы заполняются специальной жидкостью, которая быстро закипает при нагревании кабеля.

XL PIPE может использоваться как основное и дополнительно отопление. Для его установки не нужен котел и печь. Благодаря этому монтаж электро-водяного пола требует минимальных финансовых вложений.

Такой вид напольного отопления может использоваться в маленьких холодных зонах и в больших по площади помещениях. Оно укладывается в стяжку до 8 сантиметров. Облицовка может быть твердой и мягкой. В отличие от этой системы электрическое напольное отопление требует только твердого облицовочного материала.
