Какие бывают самодельные печки – варианты, которые можно сделать своими руками

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Как сделать малогабаритную печь

Прежде чем приступить к самостоятельному сооружению печи, важно продумать все до мелочей, начиная с подготовки проекта будущей конструкции, выбора расходных материалов, подготовки инструментов

Выбор проекта

Проект маленькой печи из кирпича

Начинается строительство любой печи, даже буржуйки, с подготовки проекта. На листике бумаги рисуется не только внешний вид будущей конструкции, но и количество кирпичных рядов, расположение в доме, размеры. Только при наличии грамотно составленного чертежа получится с первого раза построить качественную и функциональную печь.

Список инструментов

При сооружении маленькой печи из кирпича для дачи нельзя обойтись без:

• строительного уровня;
• штыковой лопаты;
• угломера;
• шпателя;
• правила;
• мастерка;
• рулетки;
• отвеса.

Подготовка места под печь

Если дом уже построен, и в нем надо установить печь, выбирается место, где удобнее всего будет обустроить дымоход. Место выбирается таким образом, чтобы изделие не перекрывало проход, не располагалось напротив окон, дверей.

При выборе места учитывается:

• до стены оставляется свободного места минимум 25 см;
• дымоход не должен проходить через балки;
• полы и стены облицовываются огнеупорными материалами;
• если печь будет выполнять функцию камина, она располагается с внутренней стороны дома.

Что касается подготовки места, то оно расчищается от мусора

Важно, чтобы рядом не было посторонних предметов, мешающих работать

Приготовление раствора

При приготовлении раствора важно, чтобы он получился однородным, то есть без комочков. Для приготовления шамотного раствора:

• используется специальная глина (белая, серая, желтоватая);
• глина замешивается с кварцевым песком в пропорциях 1:1;
• в раствор добавляется вода.

Расчет и изготовление фундамента

Основание для печи всегда делается отдельно от основания жилой постройки.
Сам процесс обустройства фундамента выглядит следующим образом:

1. На полу делается разметка.
2. При помощи болгарки снимаются доски.
3. Штыковой лопатой копается котлован, глубиной полметра.
4. Дно ямы засыпается гравием и песком. Сверху наливается вода.
5. Далее сооружается опалубка, проводится гидроизоляция.
6. Раствор для основания готовится из песка, щебня и воды.
7. Котлован заливается раствором, чтобы до уровня пола оставалось не менее 10 см.
8. Сверху укладывается металлическая армирующая сетка, которая предотвратит растрескивание фундамента.
9. Затем залитый фундамент выравнивается при помощи штыковой лопаты и оставляется на месяц, чтобы цемент полностью высох.
10. Когда раствор высохнет, можно приступать к кладке кирпича по всему периметру фундамента. Для этого делается два сплошных ряда из кирпича, чтобы они дошли до уровня чистового пола.
11. Сверху укладывается еще слой гидроизоляции.

Порядовка кладки

Итак, как сделать печку на даче:

Выкладываются 2 сплошных ряда

Здесь важно внимательно проверять кладку на точность при помощи горизонтального строительного уровня. Если допустить ошибку на этом строительном этапе, вся конструкция может получиться перекошенной.
На тонкий слой раствора устанавливается дверца для поддувала

Она заранее обматывается асбестовым шнурком.
На 3 ряде формируется зольная камера. Ее дно застилается металлом.
С 4 ряда сооружается топочная камера, которая выкладывается шамотным кирпичом.
После 5 ряда монтируется колосниковая решетка (сразу за поддувальной дверцей).
После 6 ряда формируется труба для дымохода и закрывается топочная дверца.
7-9 ряды выкладываются шамотным кирпичом.
10 ряд перекрывает духовку, и после этого подготавливается место для установки варочной поверхности.
С 11 ряда монтируется варочная поверхность.
12-16 ряды выкладывается дымоход.
17-18 ряды перекрывается варочная поверхность.
19-20 – устанавливается дымовая задвижка.
21-27 – делается порядовка дымохода.
Последний ряд – проделывается отверстие под дымоход.

Сушка

После сооружения печи и ее облицовки, необходимо сделать перерыв недели на две. Это необходимо для того, чтобы конструкция полностью просохла. Для этого дверца печи оставляется открытой. И только после того как печь полностью высохнет, можно проводить тестовую ее растопку.

Нюансы изготовления

При монтаже следует опираться на строгие рекомендации:

• Изначально труба ставится вертикально и делится она две ровные части, используя горизонтальный блин. Его следует приварить герметичным сплошным швом (желательно с обеих сторон). Нижняя часть будет выступать в качестве топки. В нее затем установится решетка и будет сделана дверца для загрузки расходных материалов (преимущественно дров), а внизу необходимо вырезать поддувало.
• Сделать в горизонтальном блине отверстие, куда «зайдет» дымоходная труба. Вставить ее и приварить.
• В образовавшемся верхнем пространстве расположить камни. Они будут выполнять функцию каменки. Затем к основной трубе требуется приварить несколько отрезком арматуры из металла. Делается все по периметру. На них будет располагаться бак, в который вставят вертикальную трубу. Она выступает в качестве продолжения дымохода. Бак может быть съемным или сделан цельным, имеющим нагревательный прибор.
• После этого следует собрать печь и посмотреть ее в действие. Для этого в топку положить дрова, разжечь их. В каменку заложить камни, а в бак – залить воду. Примерно через два часа парилка и вода начнет нагреваться и достигнет необходимой температуры. Если вам все нравится, то можно устанавливать самодельную печь. Помните, что устройство из металла требует облицовки с использованием кирпича. Только так вы сможете уберечь себя от ожогов, обеспечить необходимую безопасность в бане, а тепло будет равномерно распределяться по всей комнате.

Помимо этого, взамен трубы могут быть использованы листы из металла. В этом случае печь будет обладать прямоугольным сечением. Вне зависимости от того, какой вариант вы выберете, внешние характеристики самодельной печи существенно уступают вариантам из магазина. Поэтому к этому факту следует быть готовым заранее.

Следует помнить, что у печки должен быть регулятор интенсивности горения. Самым простым вариантом выступает шибер, который устанавливают на дымовую трубу и выдвижной зольник. За счет такого регулятора можно увеличить или уменьшить подачу воздуха в топку, тем самым активизировать или сократить степени горения. Конечно, подобный регулятор не отличается удобством использования, но пользуется большим спросом среди производителей самодельный печей для личных нужд.

Где лучше установить печь в гараже?

При выборе места, где лучшее её установить в гараже, следует остановиться на размещении в углу гаража, желательно с противоположной стороны от ворот. Такое размещение позволит более эффективно обогреть площадь всего гаража, и препятствует быстрому охлаждению гаража при открывании ворот.

Для безопасности дымоходную трубу, проходящую вдоль стен следует расположить минимум в 0,5 метра от стены.

Если стена в гараже построена из древесины, то расстояние следует увеличить до метра, и защитить дерево любым огнестойким материалом.

В случае монтажа возле ворот, установленная печь должна находиться не ближе 1 метра от ворот, это нужно для обеспечения безопасности, если обшивка выполнена из дерева.

Конструкции, их особенности и принцип действия

Кирпичная печь

Кирпичный вариант для дачи мало чем отличается от обычной печи с той лишь разницей, что она может изготавливаться с меньшими размерами. Этот вариант не так уж часто можно встретить на дачах, так как процесс возведения такой конструкции требует много подготовительных работ и денежных затрат. При возведении такой печи, на уровне кладки второго, третьего и четвёртого ряда, используют шамотный кирпич. Этот материал не разрушается под воздействием открытого огня. Высоту печи составляют девять рядов. Последующие ряды образуют дымоход для вывода печных газов. Дымоходная труба оборудуется металлической гильзой из нержавейки.

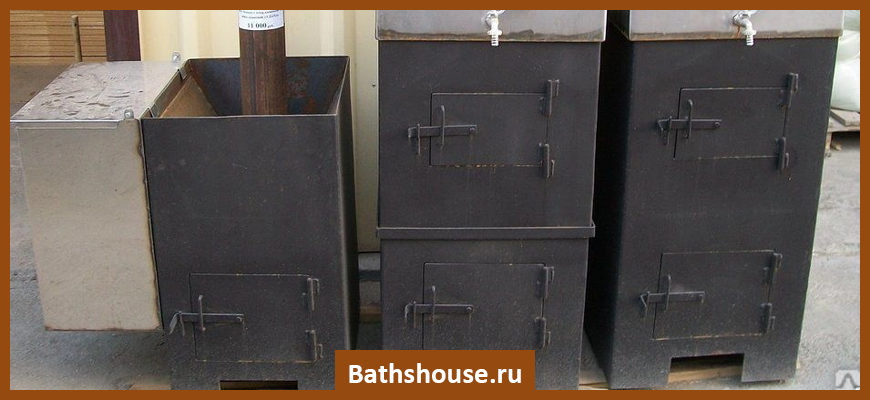

Из металла

Металлическая печь или наиболее привычное её название – «буржуйка», имеет вид короба, отрезка трубы, использованного газового баллона или бочки. В ней предусмотрены отсеки и камеры, оборудованные дверцами. Для этой конструкции потребуется металл толщиной не менее 5–6 мм, в противном случае стенки печи прогорят. Если для корпуса буржуйки используется труба, то её диаметр должен быть не менее 30 см, при соответствующей толщине металла. Конструкция такой печи оборудуется вытяжной трубой, которая располагается сверху ближе к задней части корпуса.

На дне топочной части металлической печи делают прорези для выпадения золы. Величина отверстий зависит от размера сжигаемого материала.

На отработанном масле

Печь на отработанном масле изготавливается из металла. Её конструкция представляет собой две, расположенные друг над другом ёмкости цилиндрической формы, соединённые трубой. Как и все типы печей, этот вариант оборудуется дымоходной трубой. В нижней ёмкости сгорает отработанное машинное масло. Выделяемые газы переходят по трубе в верхнюю ёмкость, где смешиваясь с воздухом, создают второй источник горения. Воздух поступает в верхнюю камеру через отверстия диаметром до 10 мм.

В этой печи можно сжигать разные виды отработок:

• солярное масло;
• нефтяное;
• трансмиссионное;
• трансформаторное;
• керосин;
• дизельное топливо;
• мазут.

С особенной осторожностью следует использовать такие вещества во время растопки дров в помещении дачного домика. На такой печи дымоход следует устанавливать только в верхней части в вертикальном положении

Дачная печь длительного горения «бубафоня»

Эта печь отличается от предыдущих вариантов тем, что длительность горения дров происходит на протяжении 15–17 часов, без подкладывания топочного материала. Эта особенность достигается благодаря металлической заслонке печи и полной загрузке дровами. Это помогает сделать умеренную тягу в топочной части, в результате чего дрова не горят, а тлеют на протяжении указанного времени. Мощность пламени в печи регулируется металлическим продухом. Огонь в такой печи горит в верхней части дров, медленно распространяясь вниз по мере прогорания топочного материала.

Однако этот размер не является обязательным. Цельный корпус исключит появление отверстий и щелей, через которые будет уходить тепло.

Медленное прогорание дров обеспечивается подвижным элементом печи, называемым — груз. Эта часть корпуса подводит воздух в топочный отсек. Этот элемент изготавливают металлического круга, к середине которого приварена труба. С обратной стороны этого круга, от центра к краю, приварены металлические уголки или фрагменты швеллера. Эти детали обеспечивают подачу воздуха в крайние участки топочного отсека.

Принцип действия этой печи выражен в следующих особенностях:

1. Закладка дров осуществляется вертикально. Сверху, для поджигания растопочного материала насыпаются опилки, щепки или бумага.
2. Догоранию пиролизных газов способствует стальная пластина круглой формы, с приваренными лопастями, которые транспортируют воздух в очаг. В середине пластины расположено отверстие стабилизирующее процесс горения.
3. Пластина с лопастями устанавливается на разгоревшие дрова, а сверху она накрывается крышкой.
4. Горящие дрова находятся под постоянным давлением пластины. В результате чего топочный материал постепенно спрессовывается, а температура внутри него возрастает. Этот процесс вызывает термическое разложение с последующим выделением горючих газов. При сгорании дров объём топлива сокращается, и пластина перемещается по направлению к дну конструкции, тем самым способствуя поддержанию постоянной температуры.
5. Газ, который выделяется в процессе сжигания топлива, сгорает над пластиной распределяющей воздух в печи. В этом случае КПД печи увеличивается на 25–35%.

Принцип работы

Агрегат из консервных банок – подготовка материалов и инструментов

Простую мини-печь, работающую на дровах, любой домашний умелец изготовит буквально за пару часов. Для ее сборки потребуются три разные по вместительности банки из-под консервов:

• Первая берется самой большой. Она станет выполнять функцию оболочки изготавливаемой конструкции.
• Габариты второй должны быть такими, чтобы она без проблем поместилась в первой.
• Третья имеет самые скромные размеры. Она играет роль конфорки для самодельного походного агрегата.

Дополнительно следует запастись небольшим бруском дерева, ножницами для резки металла, дрелью и обычным маркером. Своими руками дровяная туристическая печь из консервных банок делается очень просто по приведенному в следующем разделе алгоритму.

Длительного горения

Дровяная печка для гаража продолжительного горения удобны тем, что древесина тут не горит, а тлеет. Это позволяет увеличить периодичность загрузки топлива до 20 часов. Для поддержания подобного режима потребуется плотная загрузка топливного отдела и наличие регулирующей заслонки. В итоге тяга печи будет отличаться умеренностью и стабильностью: это обеспечит медленное горение дров с постоянным выделением тепла.

Самодельная печь для гаража на дровах изготовляются из металлической бочки на 200 л. Верхнюю ее часть срезают, обустраивая канал под дымоход диаметром 100 мм. Второе отверстие диаметром 100 мм вырезается для воздушной трубы. После этого изготовляют специальный груз для свободного движения внутри бочки. Для этого подойдет металлический круг, усиленный обрезками швеллера. Далее корпус печки оснащают серией прорезей, после чего к нему приваривают кусок 100-мм трубы.

Груз устанавливают внутрь корпуса, закрыв сверху крышкой. Трубу для воздуха вваривают внутрь вырезанного отверстия. Также потребуется пара люков — для загрузки дров и чистки золы. Готовую конструкцию желательно установить на кирпичную, бетонную или цементную платформу.

Что такое режим длительного горения

Горение древесины — сложный физико-химический процесс, который происходит в несколько этапов. При розжиге, пока температура в печке невысока, происходит нагревание дерева и его потемнение. При температуре выше 200 градусов начинается пиролиз — разложение под действием температуры на твердые остатки и пиролизные газы. Эти газы сами по себе горючи, поскольку содержат водород, окись углерода, пары органических соединений и углерод в виде сажи. Яркое пламя с высокой температурой дает именно горение пиролизных газов.

В обычной печи полного выгорания пиролизных газов не происходит из-за недостатка кислорода. В печах длительного горения, для дожигания пиролизных газов предназначена отдельная камера или отсек топки, где происходит обогащение их кислородом воздуха. Благодаря этому происходит более полное сжигание топлива, в воздух выделяется меньше сажи и других вредных веществ, повышается эффективность печи.

Чтобы избежать излишней температуры в камере предварительного сжигания дров, доступ воздуха в нее ограничивают. Дрова начинают тлеть, выделяя большое количество пиролизного газа. За счет медленного тления дров время работы печи на одной загрузке значительно увеличивается, в некоторых случаях достигая 6-8 часов. Это явление и получило название «режим длительного горения».

Печь длительного горения на опилках: видео

Нюансы утепления и схемы дровяных печей для гаража

Для поддержания комфортной бытовой температуры внутри одноместного гаража потребуется установка печи, способной выдавать 2—2,5 кВт тепловой энергии, для рабочей температуры в 16—18 градусов будет достаточно 1,8—2 кВт.

Существенно повысить эффективность обогрева помогает утепление стен. Обычно теплоизоляционный слой располагают снаружи, но это дорого и технически невозможно в том случае, когда гаражи стоят стеной к стене.

Для внутреннего утепления подойдут самозатухающие виды ДВП и ДСП, но не пластик — он при нагреве может выделять токсичные газы, а значит, такой материал несовместим с дровяными печами.

Кирпичные гаражные печи на дровах

Печи из кирпича редко устанавливают в гаражах из-за их громоздкой конструкции. Приборы занимают немало пространства, а большая внутренняя теплоемкость увеличивает потери времени на разогрев печи до рабочей температуры на 1—1,5 часа. Тем не менее в некоторых случаях установка кирпичной печи оправдана. Вот самые распространенные из них:

• гараж используется как мастерская или полужилое помещение;
• строение имеет достаточную площадь и высокие потолки;
• вблизи нет других гаражей, жилых и бытовых построек;
• в гараже нет избытка влаги, способной навредить раствору при длительном простое печи.

Для кладки дровяной печи используется огнеупорный и шамотный кирпич, а в связующий раствор добавляется огнестойкая глина.

Топливную камеру оборудуют внизу, обычно на уровне третьего ряда, в случае необходимости предусматривают окна прочистной и поддувальной камеры

Особое внимание следует уделить дымоходу — его конструкция должна обеспечить эффективное удаление дыма и копоти во внешнюю среду

Конструкция классической дровяной печи из кирпича с прочистным окошком и без поддувала обеспечивает длительное горение дров и высокую теплоотдачу. Из-за относительной простоты монтажа устройства часто встречаются на практике.

Изделия из листового металла

Металлические дровяные печи известны в народе под названием «буржуйки».

Они представляют собой однокамерную конструкцию из листовой стали, оборудованную дымоходной трубой и зольником, в котором скапливаются твердые продукты горения.

Часто буржуйку дополняют платформой для приготовления пищи. По сравнению с кирпичными печами, металлические устройства обладают такими преимуществами:

• компактность и мобильность;
• дешевизна исходных материалов;
• высокая скорость прогрева помещения;
• простота реализации дымохода, удаления золы и пепла.

Чтобы самостоятельно изготовить буржуйку, достаточно обладать базовыми навыками работы со сварочным аппаратом и слесарными инструментами. Конструкции, рассчитанные на установку в одноместных гаражах, очень просты.

В современных гипермаркетах строительных и хозяйственных товаров можно найти буржуйки промышленного изготовления. Очевидно, что их цена будет выше самодельных приборов, но такие изделия надежны и долговечны.

Использование отработанных баллонов, чертежи устройства

Из пустых газовых баллонов можно сделать очень удобную дровяную печь всего за несколько дней. Такая конструкция объединяет достоинства кирпичных печей и буржуек, позволяя создать не слишком громоздкий удобный прибор с длительной и интенсивной теплоотдачей.

Фото 1. Чертёж печи-буржуйки для гаража из газового баллона. Представляет горизонтальный тип конструкции.

В случае правильной сборки, подобная печь обеспечивает тепловую мощность более 5 кВт, чего достаточно для обогрева крупного гаража. Одна полная загрузка дров гарантирует 3—4 часа стабильного горения — это свидетельствует об экономичности печи. Конструкцию при желании можно легко оборудовать площадкой для приготовления пищи. Среди рассмотренных видов дровяных печей именно баллонная обладает оптимальным соотношением цены материалов, эффективности использования и простоты изготовления.

Фото 2. Чертёж дровяной печи из газового баллона. Конструкция является вертикальной, указаны размеры устройства.

Правила пожарной безопасности

Многие игнорируют правила безопасного монтажа, чем подвергают опасности окружающих людей и имущества. Чтобы обеспечить безопасность, во время эксплуатации печки, следует неукоснительно придерживаться правил противопожарной защиты, и соблюдать правильность установки печи в гараже.

Чтобы избежать возможного пожара, следует придерживаться правил, данных ниже:

1. Пол и находящиеся рядом стены, должны быть выполнены из негорючего материала: бетона, кирпича, металла или керамики. Также используются специальные термостойкие плиты из огнеупорного материала.
2. Сама печка должна быть изготовлена из надежных и проверенных материалов.
3. Рядом с печью ни в коем случае не должно быть веществ и материалов, которые легко воспламеняются или могут взорваться.
4. В гараже должна присутствовать нормальная вентиляция, для обеспечения отводов продуктов сгорания в случае задымления.
5. Не стоит устанавливать печь близко к автомобилю, расстояние должно составлять не меньше чем 1,5 метра.

На самом деле вентиляция для гаража должна стоять на первом месте. Из-за недостаточного количества кислорода огонь может гореть слабо, и послужить причиной серьёзного отравления угарным газом или привести к другим тяжелым и печальным последствиям.

Вытяжная вентиляция обязательно должна быть и находиться в исправном состоянии. Это позволит обезопасить гараж от возгорания, и не даст пострадать присутствующим людям.

Изготовление дровяной печи

Если печь для гаража на отработке вас не устраивает по той причине, что гараж вы используете не для машины, а, например, для хранения овощей, то можно изготовить печь, работающую за счет дров. Она тоже экономична, так как подкладывать дрова в нее не возникает необходимости порой до 20 часов. Для ее изготовления рекомендуется использовать стальную бочку, объем которой равен 200 л. Предварительно бочку необходимо подготовить, для этого ее верхняя часть убирается, чтобы появилась возможность сделать отверстие для дымоотводящей трубы. Помимо этого, нужно проделать отверстие для 100-мм трубы, сквозь которую станет поступать кислород.

Печи для гаража на дровах работают эффективно, если дымоход имеет правильные параметры. Таким образом, его диаметр должен быть равен 150 мм или больше.

Конструкцию предстоит снабдить кругом, который делается из листового металла. К нему нужно приварить 2 отрезка швеллера. Круг должен обладать такими габаритами, чтобы он имел возможность свободно передвигаться во внутреннем пространстве. После необходимо сделать отверстие, к которому крепится 100-мм труба. В качестве альтернативного решения можно применить трубу, которая заменит бочку.

Как сделать печь на отработанном масле своими руками

Печка для мастерской собрана. А как обогревать само помещение? Неплохо согреет зимой печь на отработке, своими руками быстро собирается, из ненужных подручных материалов.

Построить топку, работающую на масле нужно с умом, ориентируясь на свойства этого топлива.

В чём особенность масляных печей?

Прежде всего, они очень огнеопасны.

Отчего происходит возгорание? Взрыв случиться, если в топке будет гореть плохое масло — в смеси с водой или бензином. Вы не сможете на глаз проверить, есть ли в отработке какая-либо примесь. Но это ещё не всё.

Если очаг стоит в гараже зимой, то внутри может образоваться конденсат, потом иней. При разгорании, лёд тает и превращается в воду. Потом — взрыв огня.

Ещё вы можете случайно пролить на корпус чашку с водой, оставить кипящий чайник.

А потушить смесь горящего масла с водой непросто, для этого нужны специальные огнетушители.

Топливо очень дёшево и доступно.

Расход топлива от 1–1,5 литра в час Проблема в том, что не всегда есть нужный объём горючего. Да и где хранить масло для отопления дома? Нужно отдельное помещение.

Необычная конструкция: печка состоит из двух сосудов, соединённых трубой с отверстиями. Топливо находится в нижнем баке. Горят пары отработки и согревают помещение.

Материалы:

• труба для камеры сгорания и дымохода,
• емкость для топлива (металлический бак) — 2 шт.

Ход работы

1. Если у вас нет подходящей емкости, то свариваем из металла 3 прямоугольных короба. Один из них чуть меньше других.
2. Вырезаем в корпусах отверстие под трубу.
3. По принципу спичечного коробка собираем нижнюю емкость под масло. Привариваем ручку, чтобы вытаскивать бачок для очистки и наполнения.
4. Режем трубу. Просверливаем отверстия для сгорания газов. Привариваем к емкостям.
5. К верхнему коробу привариваем дымовую трубу.
6. Помните, что такая печь быстро сжигает кислород из воздуха и оставлять её без присмотра категорически нельзя. Тушение горящего масла водой равносильно самоубийству, а ожоги от раскалённого масла лечатся крайне тяжело. Многие отказываются от этого вида печей ради своей безопасности и своего имущества.
