Средняя стоимость
На рынке можно найти насосы от разных производителей с большим диапазоном цен, и, если взять насосную поверхностную станцию мощностью 0,75 кВт, то средняя цена может колебаться от 4 до 8 тысяч рублей. Рассчитывая по средствам и по потребности, можно купить более дорогую вещь от западных производителей (Германия или Дания), или дешевле (Китай). Погружное оборудование той же мощности обойдется дороже – его стоимость начинается от 10 тысяч рублей.
Так как насос для дома покупается с расчетом длительного использования, не стоит выбирать тот, что дешевле – качество всегда прямо пропорционально денежным вложениям в товар.
Такой насос от итальянской компании компании Pedrollo стоит около 10 000 рублей в стальном корпусе и 22 000 рублей – в чугунном.
Что такое эжектор
Мы уже писали, что самовсасывающие насосы не могут поднять столб воды выше 9-ти метров. Как известно, если нужно организовать водозабор из скважины, такой глубины будет недостаточно, так как вода на этом уровне не будет отличаться высоким качеством, в ней много примесей и возможно наличие органических включений. Как быть в ситуации, когда воду нужно достать с больших глубин?
Для этих целей используется специальное приспособление – эжектор. Это трубка особой формы, имеющая два входа и один выход – ее строение вы можете увидеть на схеме выше. Нижний, широкий вход предназначается для забора воды из скважины, а второй, сужающийся внутри используется для рециркуляции воды, подаваемой от насоса, через выход оба потока, смешавшись, устремляются обратно к насосу. Что дает такая схема, и почему таким образом получается победить предел перепада давлений?
Насос с эжектором может поднять воду с глубины до 40-ка метров
Тут вступает в силу закон Бернулли. При похождении воды через сужающийся патрубок создается некий эффект турбины – вода получает дополнительное ускорение, из-за чего в эжекторе создается область низкого давления. Так как наш мир пустоты не терпит, эти области тут же заполняются водой, поступающей через основное сопло из скважины. В результате давление скважины увеличивается, разница его перепада с областью, создаваемой на колесе насоса также растет, что заставляет воду быстро подниматься вверх.
Не нужно быть физиком, чтобы понять, что эффективность такого оборудования будет страдать, из-за того, что часть воды ему приходится возвращать обратно в скважину. Если говорить в цифрах, то оно могло бы работать на 30-35% эффективнее без эжектора, но всегда приходится с чем-то мириться, законы физики еще никому не удалось победить.
Эжекторы в насосах бывают внутренними и выносными
Обычные насосы укомплектованы встроенным эжектором, который составляет часть их корпуса. Такое оборудование мы описали ранее, именно оно не может преодолеть отметку подъема в 9 м. Какие еще особенности характерны для такого оборудования?
Производительность таких насосов составляет 3-5 кубических метров в час, чего хватит даже для большого дома с большим количеством жильцов.
Рабочее давление в системе находится на отметке 4-6 Бар – этого достаточно для нормальной работы всех типов сантехнических приборов и бытовой техники
Важно! Производительность насоса рассчитывается не только по глубине, с которой ему нужно поднять воду. Очень важную роль играет длина водопровода и количество водоразборных точек в доме.
Насосы эти очень шумные, поэтому их устанавливают за пределами помещения, например в кессоне колодца, или в подвале, откуда слышно его не будет.
Кессон для скважины Модели насосов с выносным эжектором работают намного тише, что нужно помнить, если выбираете оборудование, которое будет ставиться в непосредственной близости от жилых помещений.
Особенности самовсасывающих агрегатов
Главная особенность самовсасывающей помпы или насосной станции – способность самостоятельно отводить воздух из трубопровода и всасывать воду. Если использовать нормальновсасывающий агрегат, то при появлении воздуха в системе ее приходится снова заполнять жидкостью.
По принципу действия различают следующие виды самовсасывающих насосов для воды:
- центробежные;
- объемные;
- вихревые;
- эжекторные.
По способу расположения относительно уровня перекачиваемой жидкости различают помпы самовсасывающие:
- поверхностные;
- погружные, их ремонт и эксплуатация сложнее.
По мощности насосы делятся на бытовые и промышленные. Первый тип помп использовать на производстве запрещено.
Области применения самовсасывающих приборов – водопровод, отопление и канализация частных домов, откачка воды, пожаротушение, понижение уровня грунтовых вод перед заливкой фундамента.
Средняя стоимость
На рынке можно найти насосы от разных производителей с большим диапазоном цен, и, если взять насосную поверхностную станцию мощностью 0,75 кВт, то средняя цена может колебаться от 4 до 8 тысяч рублей.
Рассчитывая по средствам и по потребности, можно купить более дорогую вещь от западных производителей (Германия или Дания), или дешевле (Китай).
Погружное оборудование той же мощности обойдется дороже – его стоимость начинается от 10 тысяч рублей.
Так как насос для дома покупается с расчетом длительного использования, не стоит выбирать тот, что дешевле – качество всегда прямо пропорционально денежным вложениям в товар.
Такой насос от итальянской компании компании Pedrollo стоит около 10 000 рублей в стальном корпусе и 22 000 рублей – в чугунном.
Характеристики
Основные характеристики самовсасывающих устройств в зависимости от мощности модели:
Возможные характеристики насоса.
- Глубина подъема (предельное расстояние от насоса до уровня перекачиваемой жидкости) – от 7 до 30 м.
- Высота нагнетания (предельное расстояние от прибора до отметки, на которую он способен поднять воду вертикально вверх) – от 10 до 64 м.
Насосы имеют разную предельную температуру рабочей среды, производительность, работают с разными типами жидкостей – не все самовсасывающие приборы пригодны для воды, есть модели, способные работать только с чистой.
Правильный монтаж всасывающей линии
При устройстве системы водоснабжения важна не только установка самовсасывающего насоса или насосной станции, но и монтаж всасывающей магистрали.
Величина напора (7-8 м) рассчитывается с учетом высоты поднятия воды и параметрами гидравлического сопротивления, которое возникает в процессе перемещения жидкости
При создании герметичного водопровода следует проконтролировать соотношение диаметра трубопровода с диаметром патрубка, а также максимально укоротить (по возможности) длину всей магистрали.
Чем длиннее всасывающая линия, тем выше сопротивление, соответственно, ниже напор. Наличие протечек может привести к поломке оборудования – данное условие актуально для центробежных моделей, которые не предназначены для перекачки воздушно-жидкостных сред.
Обратите внимание на расположение труб. Всасывающая линия не должна иметь перегибов, изломов, сложной сборной конструкции, поднимающейся выше уровня насоса, в ином случае возможно образование воздушных пробок, которые нарушают процесс всасывания и с трудом удаляются из системы
Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»
Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»
В качестве дополнительного оборудования, установленного непосредственно на магистраль, используют обратный клапан (или простой невозвратный аналог) и фильтр. Благодаря клапану вода удерживается в трубопроводе и не вытекает назад, тем самым защищая владельца насоса от повторных заливок.
Фильтр предохраняет оборудование от попадания донного осадка с крупными включениями, кусочков водных растений, глинистых примесей.
Можно ли заменить самовсасывающую модель обычным насосом? Если нет другого выхода из положения, то так и делают – на время ремонта или покупки нового оборудования.
Однако не стоит забывать о некоторых нюансах:
- придется полностью заполнить водой камеру насоса и магистраль перед включением;
- необходимо избегать попадания воздуха, иначе оборудование выйдет из строя;
- заливку следует производить после каждой «аварии», вызванной разгерметизацией водопровода.
Практика показывает, что пользователи самовсасывающих насосов не спешат переходить на обычные, тем боле, что выбор оборудования зачастую продиктован оптимальными условиями всасывания.
Самовсасывающий насос – что это такое, виды, особенности, применение
Водяные насосы самовсасывающего типа относятся к классу поверхностного оборудования. Они монтируются на уровне или чуть выше поверхности земли непосредственно рядом со скважиной. Механизм действия основан на создании электродвигателем крутящего момента, передаваемого через вал на рабочее колесо. При вращении последнего внутри рабочей камеры создается основной движущий стимул для дальнейшего поднятия воды из источника. Это разряжение воздуха или центробежные силы – в зависимости от типа установки.
Высота подъема воды с глубины в стандартном случае не превышает 7-9 метров. Только при дополнении схемы специальным эжектором величина данного параметра может достигать 20-30 м. Состоят приборы из следующих основных частей:
- Электропривода.
- Рабочей камеры.
- Крыльчатки, вращаемой мотором.
- Всасывающего и выходного патрубка.
При этом чтобы вода из нагнетаемой части не проникала в электрическую, на вал прибора устанавливается уплотнитель сальникового или торцевого типа. Первый недорогой, но и недолговечный, второй – более стойкий, но существенно повышает цену оборудования.
Схематическое устройство самовсасывающего насосаИсточник arkronix.ru
Существуют также самовсасывающие насосы, оснащенные магнитной муфтой – без сквозных отверстий между камерами. Однако ввиду максимальной стоимости и низкого КПД из-за больших потерь крутящего момента, они достаточно редки в бытовой сфере.
Разновидности, применение
Насосное оборудование рассматриваемого типа подразделяется на следующие разновидности:
- Центробежные. Корпус имеет форму улитки, внутри которой расположена крыльчатка. При вращении последней в рабочей камере возникает разрежение воздуха, провоцирующее забор воды.
- Вихревые. Рабочее колесо в виде импеллера. Благодаря такому устройству при вращении на больших оборотах возникает центробежная сила, увлекающая воду.
- Оснащенные эжектором. По сути те же самые модели, только оснащенные специальным эжектором, увеличивающим величину подъема воды – с глубины до 20-30 м.
Промышленно насосы изготавливаются как стационарного, так и мобильного типа. Это и без того существенно расширяет их универсальную сферу применения. Фактически устройство не ограничено в использовании при условии, что температура перекачиваемой среды не будет превышать +35С.

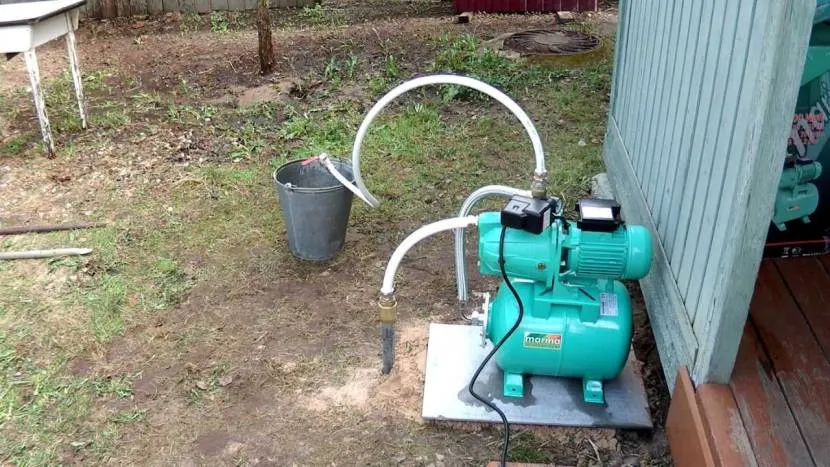

Насос самовсасывающего типа устанавливается на поверхности рядом со скважинойИсточник ytimg.com
В быту их чаще всего устанавливают для сезонного или круглогодичного водоснабжения дома и орошения участка из колодца, естественных водоемов и неглубоких скважин.
Особенности
В пользу применения самовсасывающего насосного оборудования в быту выступают следующие положительные особенности:
- Возможность монтажа за рамками водоисточника – на оголовке или кессоне скважины, в цоколе, подвале, техническом помещении.
- Элементарное техобслуживание – все важные узлы, как и сам прибор находятся на поверхности.
- Минимальная стоимость – ввиду использования в производстве распространенной конструкционной стали.
- Высокая мощность мотора – так как размеры прибора не ограничены условиями применения, как это наблюдается у компактных скважинных моделей.

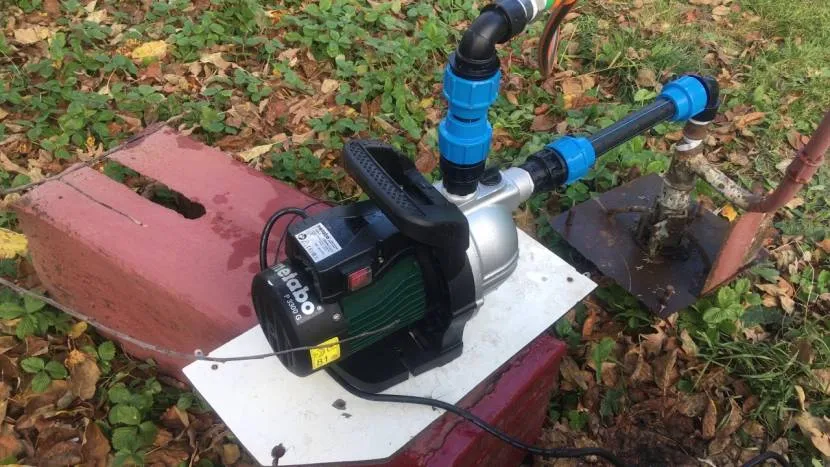

По габаритам насос может быть намного больше обсадки скважиныИсточник ytimg.com
Водяной всасывающий насос отличается от моделей погружного или полупогружного типа такой важной особенностью, как автоматическое удаление воздуха. Так, если скважинный экземпляр при понижении уровня воды и последующего за этим завоздушиванием сразу же отключается, а затем требует перезапуска, то данная разновидность самостоятельно удаляет воздух через клапан обратного типа, расположенный в верхней части корпуса
Кроме того, при наличии функции перезаливки с помощью встроенных задвижек отпадает необходимость постоянного контроля за работой оборудования.
Виды самовсасывающих насосов
Как говорилось выше: самовсасывающие насосы делятся на центробежные и вихревые модели. Кроме того, существуют насосы со встроенным эжектором, агрегаты с выносным эжектором и модели без эжектора.
Причем все варианты конструкции насосов функционируют по-разному, эксплуатируя основной принцип работы с разной эффективностью. Поэтому далее мы разберем принципы работы каждой разновидности самовсасывающего агрегата.

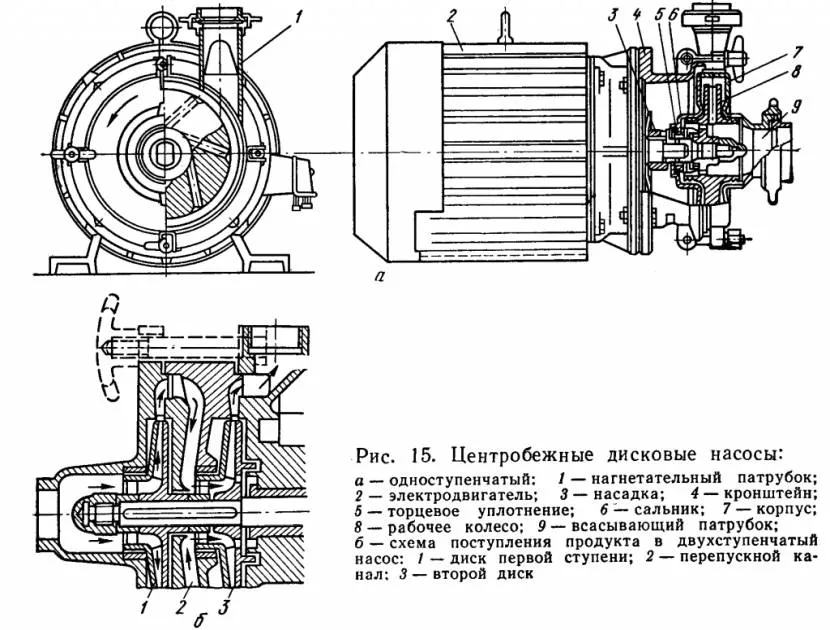

Устройство самовсасывающего центробежного насоса
Центробежный насос состоит из двигателя, корпуса-улитки и крыльчатки (диска или цилиндра с лопастями), закрепленной в полости корпуса на валу двигателя.
Самовсасывающий центробежный насос: 1- воздух, 2- смесь, 3- разделение, 4- вода
В верхней части корпуса имеется выпускное отверстие, оно расположено над крыльчаткой. В торцевой части корпуса имеется впускное отверстие – оно расположено напротив оси (вала) крыльчатки.
При вращении крыльчатки (от вала двигателя) центробежная сила создает разрежение в торцевой части корпуса (где расположено впускное отверстие), одновременно генерируя напорное усилие в верхней части корпуса (где расположено выпускное отверстие). В итоге, воду засасывает в корпус (по шлангу, закрепленному на впускном патрубке) и выталкивает из него (по шлангу, закрепленному на впускном патрубке).
Причем центробежные насосы можно включать лишь при условии полного заполнения водой внутренней полости корпуса-улитки. Крыльчатка не может создать всасывающее усилие из воздуха. И это самый большой недостаток таких насосов.
Принцип работы самовсасывающего вихревого насоса
Вихревые агрегаты лишены такого недостатка. Они оперируют не только водой, но и водно-газовой смесью, а при необходимости они могут сгенерировать всасывающее усилие даже на основе воздуха.
Принцип работы самовсасывающего вихревого насоса
Подобная возможность объясняется особой конструкцией корпуса и заменой крыльчатки импеллером (рабочее колесо, качающее воздух во внутреннее пространство «улитки»). Там воздух смешивается с предварительно залитой в корпус водой и выходит сквозь отводящий трубопровод.
Причем в процессе «выхода» воздуха наблюдается эффект рециркуляции жидкости в камере, а сам проход газообразной среды сквозь плотную жидкость провоцирует зарождение разряжения во всасывающей трубе, которая «затягивает» воду в рабочую камеру насоса. Ну а после заполнения камеры вихревой агрегат начинает функционировать по схеме циркуляционного насоса.
Самовсасывающие насосы с эжектором
Самовсасывающие насосы с эжектором
Эжектор работает по тому же принципу, что и вихревой насос. То есть, в прямоточный корпус устройства вводится тонкая трубочка, по которой подается поток с высокой плотностью и скоростью, а на выходе из трубки этот поток провоцирует зарождение области разрежения у выхода из корпуса эжектора. В итоге, на входе в корпус возникает всасывающее усилие.Оборудовав таким агрегатом насос или всасывающий шланг, можно увеличить глубину обслуживания скважины. После чего стандартные насосы начинают «доставать» воду не с «паспортных» 8-10 метров, а с отметки 15-20, а то и 25-30 метров.
Правда, при этом возрастает уровень шума и падает производительность самого насоса.
Причем насосы с выносным эжектором практически не шумят. Поэтому последняя мера для них неактуальна.
Как правильно пользоваться
Стоит учесть тот факт, что в своем большинстве, насосы для грязной воды, не способен транспортировать чистую жидкость. Если необходима подобная функция, следует заранее уточнить возможности изделия.
Правила
- Изделие запрещено опускать в воду.
- Подключение к электропитанию стоит делать через автоматический предохранитель, это защитит устройство от скачков в сети.
- Перекачивать только жидкость с допустимым содержанием примесей.
- Работающий насос запрещено перемещать, наклонять, раскачивать.
- Насос работающий на постоянной основе круглый год требуется утеплить, сделать звукоизоляцию. Помещение должно отапливаться. В противном случае установка может замерзнуть.
Центробежные самовсасывающие насосы
В строительстве, бытовых и промышленных системах чаще других применяют самовсасывающие насосы центробежного типа. Эти приборы состоят из корпуса с рабочим колесом, напорного и всасывающего патрубков.
Виды конструкций и их особенности
Конструктивные варианты:
- Одноступенчатый. Прибор этого типа имеет чаще всего спиралевидный корпус, по форме напоминающий улитку. Внутри установлено рабочее колесо с лопастями, изогнутыми в сторону, противоположную направлению его движения.
- Многоступенчатый (секционный). Этот вид помп отличается наличием нескольких рабочих колес, делящих прибор на секции. Чем их больше, тем мощнее насос.
- Двухкорпусный. Это два объединенных насоса, работающих параллельно. Приборы этого типа ставят там, где необходима повышенная производительность.
- Консольный. Рабочее колесо на этом устройстве располагается на конце вала, удаленного от привода. Части прибора объединяются на одной платформе.
- С двойным всасыванием (двойным входом). Его особенность заключается в том, что жидкость подводится с двух сторон, вход и отвод расположены горизонтально. Достоинства – высокая производительность, простая установка.
- Скважинные. Приборы этого типа предназначены для выкачивания воды с большой глубины. Лучший вариант для скважин – специальный погружной насос.
Самовсасывающая насосная станция включает в себя помпу, манометр, реле давления (иногда с функцией защиты от сухого хода), мембранный бак.
Особенности и принцип действия
По патрубку вода поступает из всасывающей трубы внутрь корпуса и заполняет все пространство, после чего автоматически приводится в действие рабочее колесо. Под воздействием центробежной силы жидкость вытесняется от центра к периферийным участкам и под давлением движется в напорную магистраль, также присоединенную посредством патрубка.
С понижением давления в центральной части вновь происходит засасывание воды в корпус из всасывающего трубопровода. Периодичность всасывания-выталкивания и лежит в основе непрерывной подачи воды центробежным оборудованием.
Количество рабочих колес в насосах может быть разным, от одного до нескольких (одноступенчатые и многоступенчатые), однако принцип закачки жидкости в корпус и далее, по магистрали, от этого не меняется.
Сфера применения центробежных агрегатов
Центробежные самовсасывающие аппараты способны перекачивать жидкости, с которыми не справятся модели вихревого типа:
- вязкие среды;
- жидкости с твердыми частицами;
- абразивные жидкости.
В связи с этим данную категорию насосного оборудования часто применяют в производстве, например, для перекачки нефтепродуктов. В частном применении агрегат не застоится, если хозяева для полива сада или огорода используют дачный пруд или другой водоем, вода которого не отличается чистотой и прозрачностью.
Аппарат способен перемещать жидкость с донным густым осадком, кусочками тины и других водных растений.
Бытовые насосы отлично справляются и с перекачкой чистой воды, поэтому они хороши и для устройства автономного водоснабжения здания и прилегающих построек (бани, летней кухни). Мощный по производительности насос подходит для оборудования рациональной системы полива не только грядок, но и газона, тепличного хозяйства, цветников и сада.
При запуске происходит процесс самозаливки водопровода, что позволяет сэкономить средства на обслуживании и гарантирует стабильность работы.
Плюсы ручных моделей
Ручной прибор имеет немало преимуществ. Например, если вы используете свой дачный дом только летом, то нет смысла устанавливать дорогую систему подачи воды. Ведь от редкого применения она вполне может сломаться. Ручной же агрегат прекрасно будет служить вам в теплое время года, подавая воду без перебоев.
Безусловно, самый главный плюс такого устройства – его независимость от работы электричества. Например, на вашем участке еще нет света, а вода нужна позарез. Ведь даже во время стройки потребность в ней весьма велика – замешивание раствора или разведение клея происходит на воде.
Главный плюс – полная автономность
Из этого плюса вытекает еще один – экономия электричества. Например, чтобы полить участок, вполне можно воспользоваться ручным прибором. Если вы живете в доме постоянно, то увидите, какая экономия электричества будет при использовании ручного агрегата.
Ручная вариация насоса удобна прежде всего тем, что таким прибором легко пользоваться. Кроме того, ремонт его будет прост и дешев – все запасные части продаются буквально в любом строительном магазине за разумные деньги.
Классификация по типу питания
Все водяные насосы имеют определенный способ питания – от электричества или за счет жидкого топлива. В последнем случае они обязательно оснащены двигателем внутреннего сгорания. В качестве жидкого топлива используется смесь бензина и масла или дизельное топливо.
Бензиновые модели стоят дешевле и работают более тихо. Дизельные устройства заправляются соляркой. Цена у них дороже, но топливо стоит дешевле. Кроме того, они более шумные.
Электрические модели используют для работы переменный ток. Владельцу такого насоса нет необходимости переживать о наличии топлива, однако следует позаботиться о постоянном наличии электроэнергии, что не всегда удобно.
Как правильно выбрать насос для дома
Какую еще разницу можно отметить для самовсасывающих насосов разных типов?
- Центробежные агрегаты превосходят вихревые по своим габаритам и массе. При этом они работают намного тише и могут перекачивать через себя без страха поломки воду с достаточно крупными инородными включениями. Например, фекальные и дренажные насосы имеют именно такое строение. Вихревые агрегаты достаточно чувствительны, поэтому перед ними обязательно ставятся фильтрующие установки, очищающие воду.
- Центробежные насосы считаются более надежным оборудованием. Срок их службы при регулярном обслуживании может составлять 20 лет и более. В ремонте они тоже достаточно просты – деталей продается много, все при желании можно сделать самому, если есть хотя бы базовые знания строения электромоторов.
- Про расход электричества и КПД мы уже писали, повторяться не будем.
Перед покупкой обязательно попросите паспорт изделия и ознакомьтесь с его рабочими характеристиками. Нас интересует следующее:
- Первым делом смотрим на производительность и мощность. Этот параметр нужно сопоставить с удаленностью скважины от дома, глубиной, с которой агрегат поднимает воду, объемом всего водопровода и с максимально возможным объемом расхода воды ежемоментно. Перед походом в магазин вам нужно произвести соответствующие расчеты, чтобы не пришлось гадать – хватит или нет. Методика проведения таких расчетов не сложна, ее легко отыскать в сети. Также вы можете воспользоваться удобными онлайн калькуляторами, в которые нужно просто вбить все необходимые данные.
- Минимальное давление, которое должно быть в системе, составляет 0,3 Бар. Оно должно быть постоянным, иначе бытовая техника, подключенная к водопроводу, может просто выйти из строя.
- Так же стоит соотнести возможности вашего насоса с диаметром обсадной трубы скважины и ее максимальной производительностью. Такую информацию лучше получить от специалистов, выполнявших бурение на вашем участке.
Чему отдать предпочтение
Единого универсального совета для выбора насоса самовсасывающего типа не существует. Рекомендации можно свести к следующим нюансам:
Центробежные аппараты имеют крупные габариты и отличаются практически бесшумной работой. К их недостаткам относят малую производительность и возможность работы с глубиной не больше 8-10 метров. Это хороший выбор для установки в доме и подключения к неглубокому колодцу, а также в качестве сезонного варианта для полива грядок с забором воды из реки или озера.
Для работы со скважинами средней глубины лучшим выбором станет вихревой насос.
Он мощнее, работает с глубиной до 15, а при имеющемся эжекторе и до 30 метров. Такой насос можно установить внутрь скважины, погрузив его в воду (специальные погружные модели). Добавим, что думать о выборе насоса нужно уже на этапе бурения скважины.
1 Назначение и особенности
Циркуляционный насос весьма прост в обслуживании, показывает стабильную высокую производительность и имеет огромный ресурс работы. Единственным значимым минусом данного устройства является то, что он весьма ограничен в глубине всасывания воды из скважин. Максимальный предел — 10 метров.
При этом во время работы циркуляционный насос с эжектором производит сильнейший звук, что требует установки устройства в звукоизоляционных местах или просто в отдельных помещениях. Промышленные варианты такого насоса с эжектором в некоторых случаях издают шум способный лопнуть стекло, поэтому их наиболее приемлемо устанавливать под землей.
Основным преимуществом насоса данного вида с эжектором является то, что он способен производить подачу воды, как горячей, так и холодной, со сравнительно большой глубины (до десяти метров). Насосы же не оборудованные эжектором, например поверхностные центробежные, работают по принципу гидравлического устройства с несколькими ступенями конструкции.
Не оборудованные эжектором устройства, как бытовые, так и промышленные, отличаются сравнительно низким произведением шума во время работы. Однако при этом такие поверхностные насосы проигрывают по забору горячей и холодной воды из скважин и других водяных бассейнов, в сравнении с насосами оборудованными эжекторами.
Если говорить в целом, то самовсасывающие дренажные насосы наиболее востребованы в следующих местах:
- При обустройстве скважин;
- При обустройстве подачи горячей и холодной воды от колодца или любого другого резервуара в жилой дом без прокладки централизованной водопроводной системы;
- При обустройстве пруда;
- В промышленности (в том числе нефтяной).
Кроме того, циркуляционный поверхностный насос применяют для поднятия давления в водопроводной и гидравлической системе, а также разного рода механизмах.
1.1 Принцип работы
Циркуляционный поверхностный насос работает по такому принципу:
- При заполнении водой всасывающего специального трубопровода и корпуса насосного агрегата происходит вращение рабочего колеса;
- При этом возникает так называемая центробежная сила, что вытесняет из центра устройства воду и переносит ее на удаленные участки;
- Впоследствии создается повышенное давление, что заставляет жидкость поступать из периферии насосного корпуса в напорный трубопровод;
- Благодаря этому в центре рабочего колеса понижается давление и вода проходит в корпус насосного устройства через специальный всасывающий водопровод.
По такому механизму происходит непрерывная и стабильная перекачка воды во время работы насоса. Так работают и центробежные и поверхностные самовсасывающие насосы.
Критерии выбора насоса
При выборе любого технического устройства особое внимание уделяется техническим характеристикам. Фотография прибора способна дать только визуальную информацию и привлечь внимание, но большую часть информации человек получит из описания аппарата
Первое, что необходимо сделать – понять для каких целей он предназначен. Только после этого, подбирают оптимальную модель ориентируясь на:
Максимальную глубину, с которой прибор способен работать. Учитывать этот параметр обязательно, так как не все модели способны функционировать даже на небольшом значении
Также важно понимать, что расстояние измеряется от корпуса до нижней величины источника.
Чтобы узнать насколько насос эффективен, необходимо посмотреть на его КПД, чем оно больше, тем лучше.
Учитывает производительность. Так человек сможет понять, хватит ли ему литров на сутки или лучше купить другую модель.
Мощность напора
Значение измеряется в метрах водяного столба. Важно помнить, что высокий напор эффективен для домашнего пользования, в то время как небольшой отлично подойдет для ухаживания за огородным участком.
Энергоэффективность поможет понять, сколько насос затратит электричества для перекачки конкретного объема воды. Учитывая этот параметр, человек сможет сэкономить деньги при эксплуатации агрегата.
Устройство и принцип работы
В зависимости от режима действия самовсасывающий насос может быть вихревым и центробежным. В обоих случаях крыльчатка является ключевым звеном, только она имеет другую конструкцию и установлена в корпусе другой формы. Это меняет принцип работы.
Центрифуга
Самовсасывающие центробежные насосы имеют интересную конструкцию рабочей камеры в форме улитки. Рабочие колеса закреплены в центре корпуса. Колесо может быть одно, поэтому насос называется одноступенчатым, может быть несколько – многоступенчатой конструкции. Одноступенчатые всегда работают с одинаковой мощностью, многоступенчатые могут менять мощность в зависимости от условий, соответственно они дешевле (меньшее энергопотребление).
Самовсасывающий центробежный насос
Основным рабочим элементом в этой конструкции является колесо с лопастями. Лопасти изогнуты в направлении, противоположном движению колеса. При движении они будто толкают воду, прижимая ее к стенкам ящика. Это явление называется центробежной силой, а область между лопастями и стенкой называется «диффузором». Затем крыльчатка перемещается, создавая зону повышенного давления на периферии и подталкивая воду к выпускному отверстию.
Схема потока воды в центробежном насосе
При этом в центре рабочего колеса образуется зона низкого давления. Вода всасывается из подающей (всасывающей) трубы. На изображении выше поступающая вода обозначена желтыми стрелками. Кроме того, он толкается крыльчаткой к стенкам и за счет центробежной силы поднимается вверх. Этот процесс постоянен и бесконечен и повторяется до тех пор, пока дерево не повернется.
Есть недостаток, связанный с принципом работы центробежных насосов: крыльчатка не может создавать центробежную силу из воздуха, поэтому корпус перед работой заполняется водой. Поскольку насосы часто работают в прерывистом режиме, чтобы вода не вытекла из корпуса в неподвижном состоянии, на всасывающей трубе устанавливается обратный клапан. Таковы характеристики работы самовсасывающих центробежных насосов. Если обратный клапан (который должен быть обязательным) на подающем трубопроводе находится внизу, весь трубопровод должен быть заполнен, а это займет более литра.
Имя | Власть | Давление | Максимальная глубина всасывания | Представление | Материал корпуса | Присоединительные размеры | Цена |
---|---|---|---|---|---|---|---|
Калибр НБТ-380 | 380 Вт | 25 м | 9 мес | 28 л / мин | чугун | 1 дюйм | 32 доллара США |
Metabo P 3300 G | 900 Вт | 45 кв.м | 8 мес | 55 л / мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
ЗУБР ЗНС-600 | 600 Вт | 35 кв.м | 8 мес | 50 л / мин | пластик | 1 дюйм | 71$ |
Elitech HC 400V | 400 Вт | 35 кв.м | 8 мес | 40 л / мин | чугун | 25 мм | 42 доллара США |
ПАТРИОТ QB70 | 750 Вт | 65 кв.м | 8 мес | 60 л / мин | пластик | 1 дюйм | 58 долларов США |
Джилекс Джамбо 70/50 H 3700 | 1100 Вт | 50 м | 9 м (встроенный эжектор) | 70 л / мин | чугун | 1 дюйм | 122$ |
БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 мес | 65 л / мин | нержавеющая сталь | 1 дюйм | 125 долларов США |
БЕЛАМОС ХА 06 | 600 Вт | 33 кв.м | 8 мес | 47 л / мин | чугун | 1 дюйм | 75 долларов США |
Вихрь
Самовсасывающий вихревой насос отличается конструкцией корпуса и крыльчатки. Рабочее колесо представляет собой диск с короткими радиальными дефлекторами, расположенными по краям. Она называется крыльчаткой.
Конструкция вихревого насоса
Корпус выполнен таким образом, что он достаточно плотно закрывает «плоскую» часть крыльчатки, а в области перегородок имеется значительный боковой зазор. Когда крыльчатка вращается, вода уносится от мостов. За счет действия центробежной силы он прижимается к стенкам, но через определенное расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Следовательно, в промежутках он также закручивается в вихри. Получается двойной вихревой поток, который и дал название оборудованию.
Вихревые насосы в силу особенностей своей работы могут создавать давление в 3-7 раз выше центробежных (при том же размере колеса и скорости вращения). Они идеальны, когда требуются низкие скорости потока и высокое давление. Еще одно преимущество: они могут перекачивать смесь воды и воздуха, иногда даже создают вакуум, если заполнены только воздухом. Это упрощает начало работы: нет необходимости наполнять камеру водой или ее небольшим количеством. Недостаток вихревых насосов – низкий КПД. Не может быть больше 45-50%.
Имя | Власть | Напор (высота подъема) | Представление | Глубина всасывания | Материал корпуса | Цена |
---|---|---|---|---|---|---|
ЛЕОНЕ XKSm 60-1 | 370 Вт | 40 кв.м | 40 л / мин | 9 мес | чугун | 24 доллара США |
ЛЕОНЕ XKSm 80-1 | 750 Вт | 70 кв.м | 60 л / мин | 9 мес | чугун | 89 долл. США |
AKO QB 60 | 370 Вт | 30 м | 28 л / мин | 8 мес | чугун | 47 долларов США |
AKO QB 70 | 550 Вт | 45 кв.м | 40 л / мин | 8 мес | чугун | 68 долларов США |
Pedrollo PKm 60 | 370 Вт | 40 кв.м | 40 л / мин | 8 мес | чугун | 77 долларов США |
Pedrollo PK 65 | 500 Вт | 55 кв.м | 50 л / мин | 8 мес | чугун | 124 доллара США |
Центробежные насосы
В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.
Принцип действия центробежного насоса основан на том, что вода через входной патрубок поступает в рабочую камеру. Среда, захваченная вращающимися лопатками, начинает двигаться вмести с ними. Центробежная сила перемещает воду от центра колеса к стенкам камеры, где создается повышенное давление. За счет него вода выбрасывается через выходное отверстие. Благодаря тому, что вода движется постоянно, насосы такого типа не создают пульсацию в водопроводе.
Использование центробежных насосов в бытовых целях позволяет выполнить различные задачи. Часто они используются для добычи воды из скважины или колодца. Откачанную таким образом воду можно использовать для обустройства водоснабжения дома, а также применить для полива участка. С помощью моделей центробежного типа можно обеспечить циркуляцию теплой воды в отопительной системе: благодаря тому, что перекачивающий центробежный насос не дает пульсации, в системе не будет появляться воздух. Различные подвиды подобных насосов можно использовать для откачивания воды из подвалов или бассейна, для удаления фекальных масс, а также в качестве дренажных машин.
