Схема подключения отопления в частном доме – рассмотрим возможные варианты

Однотрубное водяное отопление

Проще этой системы ничего не придумали, её может собрать и один человек. Домашние радиаторы отопления подключают к единственному трубопроводу. Схема подключения может иметь вертикальную и горизонтальную разводку.

При работе горизонтальной схемы теплоноситель проходит по всему контуру, отдаёт тепло и направляется в котёл. Подключение радиаторов линейное, в один ряд. Процесс происходит непрерывно. На каждую батарею устанавливают кран Маевского, чтобы сбрасывать воздух из системы (препятствуя завоздушиванию). Часто можно встретить вспомогательные краны и вентили для перекрытия отдельных участков или радиаторов.

При вертикальной системе стояк заводят над последним этажом, а затем укладывают трубу вниз до первого этажа. Опускаясь сверху вниз теплоноситель отдаёт тепло (на первом этаже, как правило, холоднее) и возвращается в котёл.

Практическая эксплуатация фиксирует неравномерность нагрева. Ближайшие к котлу радиаторы становятся горячими, а вот самые дальние — еле тёплые. Неравномерность прогрева помещений является одним из главных минусов однотрубной системы.

Преимущества

  • Высокая экономичность.
  • Многолетняя эксплуатация индивидуального теплового пункта показала, что современное оборудование этого типа, в отличие от других неавтоматизированных процессов, потребляет на 30% меньше тепловой энергии.
  • Эксплуатационные затраты снижаются примерно на 40-60%.
  • Выбор оптимального режима теплопотребления и точная наладка позволят до 15% сократить потери тепловой энергии.
  • Бесшумная работа.
  • Компактность.
  • Габаритные размеры современных тепловых пунктов напрямую связаны с тепловой нагрузкой. При компактном размещении индивидуальный тепловой пункт с нагрузкой до 2 Гкал/час занимает площадь в 25-30 м2.
  • Возможность расположения данного устройства в подвальных малогабаритных помещениях (как в существующих, так и во вновь построенных зданиях).
  • Процесс работы полностью автоматизирован.
  • Для обслуживания этого теплового оборудования не требуется высококвалифицированный персонал.
  • ИТП (индивидуальный тепловой пункт) обеспечивает в помещении комфорт и гарантирует эффективное энергосбережение.
  • Возможность установки режима, ориентируясь на время суток, применения режима выходного и праздничного дня, а также проведения погодной компенсации.
  • Индивидуальное изготовление в зависимости от требований заказчика.

Циркуляционный насос

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.

Можно параметры циркуляционного насоса выбрать по таблице

Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.

Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.

Схема обвязки

Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.

В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.

Установка циркуляционного насоса с байпасом

В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.

Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа

Схема электроснабжения частного дома

От правильного выполнения электромонтажных работ напрямую зависит надежная работа и безопасная эксплуатация всех электроприборов в доме. Разработка рабочей части проекта требует от специалиста профессиональных знаний и навыков. Исполнитель должен знать требования Строительных норм и правил (СНиП), Государственных стандартов и Правил устройства электроустановок. Это позволит сделать электроснабжение надежным и полностью безопасным во время эксплуатации.

Разделение потребителей на группы

Рабочая электромонтажная схема, с указанием расстановки всех розеток, выключателей, осветительных приборов, крупной бытовой техники и инженерного оборудования, должна учитывать обстановку помещений. Это необходимо для визуализации системы электроснабжения и возможности определения точного количества материалов.

Следовательно, для правильной разработки проекта электроснабжения жилья, потребуются не только строительные планы электрифицируемых помещений, но и решения по расстановке мебели, бытовой техники и освещения.

После этого всех потребителей электроэнергии подразделяют на группы. Наиболее распространенным, хотя и необязательным, является следующий вариант распределения:

  1. освещение в комнатах, на кухне и в коридоре;
  2. свет в санузлах и кладовых;
  3. питание электроплиты;
  4. электроснабжение инженерного оборудования здания;
  5. подключение розеток.

Инженерная группа так же может быть разделена по видам подключенного оборудования на отопление, кондиционирование, системы безопасности и другие.

Основные технические требования к выполнению монтажа

К условиям, предъявляемым к электропроводке и установке оборудования, относят следующие:

  • прокладка проводов по стенам производится только по горизонтали и вертикали, при этом монтаж ведется сверху вниз;
  • расстояние от проложенного провода до карнизов, балок перекрытия, дверных и оконных проемов не должно быть менее 150 мм и 400 мм до газопровода;
  • проводка не должна соприкасаться с металлическими элементами строительных конструкций;
  • при параллельной прокладке нескольких проводов расстояние между ними не должно быть менее 3 мм;
  • соединение кабелей может быть выполнено только в распределительных коробках;
  • алюминиевые и медные материалы могут соединяться только через специальные стальные вставки;
  • заземляющие и нулевые проводники присоединяются только болтовыми соединениями;
  • электрическое оборудование, распределительные коробки, розетки и выключатели должны быть установлены в доступных местах;
  • на каждые 6 м2 жилой площади необходимо предусматривать установку одной розетки, а на кухне не менее трех;
  • высота установки розеток в пределах 50-80 см от пола, для выключателей 60-150 см;
  • допускается подводить провод к розетке с пола, на выключатели только с потолка.

Проектирование и монтаж схемы электроснабжения — это сложная техническая задача и ее решение лучше доверить профессионалам. Самостоятельное выполнение работ допустимо только в том случае, если вы обладаете необходимыми знаниями и уже имели опыт выполнения электрификации помещений.

Модели на базе теплообменника

Существует еще одна разновидность теплового узла частного дома — на основе теплообменника. В таком случае к устройству присоединен специальный теплообменник, который разделяет жидкость из теплотрассы от жидкости в помещении. Подобная функция необходима для дополнительной подготовки теплоносителя с помощью различных присадок и фильтрующих устройств. Схема расширяет возможности в регулировке давления и температурного режима теплоносителя внутри здания. Таким образом затраты на отопление постройки существенно снижаются. Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.

Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:

  1. 1. Возможность регулирования температуры воды.
  2. 2. Возможность изменения давления горячего теплоносителя.

Как все это реализуется?

Существуют различные подходы к созданию обогрева. Но только отопление, ориентированное на местные доступные ресурсы и топливо, – правильное отопление частного дома.

Учитывая, что любая отопительная система представляет достаточно сложную гидротехническую систему, лучше всего ее проектирование и последующий монтаж доверить профессионалам, фирмам и организациям, занимающимся этим на постоянной основе. В этом случае вы всегда сможете получить консультацию по работе смонтированной системы, а так же обратиться к ним для ее ремонта при повреждении.

В собственном доме отопление должно быть рассчитано на использование доступных и дешевых энергоносителей, а также на работу в автономных условиях, например, при отсутствии электроэнергии. Кроме того, надо ответственно отнестись к реализации планов по созданию системы отопления, учитывая, что это достаточно сложная и дорогостоящая процедура.

О других вариантах и возможностях

Приведенные виды монтажа не охватывают всех возможных способов построения разводки водяного отопления. Выше отмечалось, что однотрубная разводка может быть горизонтальной и вертикальной. Такими же способами  выполняется и двухтрубная разводка. Кроме того, для любых вариантов монтажа допустимо разное подключение радиаторов:

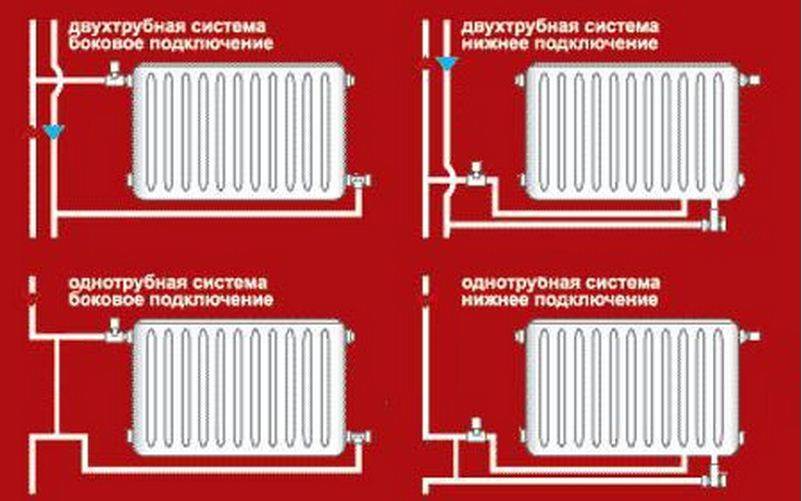

Способы подключения радиатора отопления

Стоит отметить, что могут быть использованы и другие варианты монтажа с целью обеспечения большей эффективности работы обогрева в конкретных условиях, но этим должны заниматься специалисты, добиваясь максимальной отдачи от отопления. Приведенные данные охватывают наиболее популярные и чаще всего используемые варианты монтажа.

Мощность и подбор котла

Самый простая пропорция при подборе котла выглядит так: на каждые 10 кв.м отапливаемой площади нужен 1кВт тепловой мощности. Если потолки выше 2,5-2,8 метров, то нужно учитывать повышающий коэффициент 1,2. При плохом утеплении дома, проживании в северном регионе и т. д. лучше применять повышающий коэффициент 1,5.

Среди обилия отопительных котлов на рынке легко затеряться. Все они обладают уникальными характеристиками и «фишками». Однако есть кое-что действительно инновационное — майнинг смарт-котёл BiXBiT. Он разрабатывался сразу для двух направлений — иммерсионного охлаждения майнингового оборудования и полезного использования выделяемого устройствами тепла. Источником тепла в нашем случае выступают ASIC и GPU

Главное отличие наших установок от аналогов — свободная интеграция в существующую или вновь создаваемую систему отопления. Теплоотвод наших установок соответствует значениям от 10кВт (ячейка), 40кВт (стойка) и фактически до бесконечности (для контейнерного исполнения). На их базе можно оборудовать тёплые полы, контур отопления, подогрев бассейна, иного водоёма, обеспечить себя горячей водой в любое время года. Предусмотрены два варианта охлаждения — проточной водой и с выбросом излишков тепла через градирню. Таким образом, ванна для майнинга позволяет утилизировать тепло как в полном объёме (100%), так и частично.

Модульная конструкция нашей установки позволяет гибко подбирать мощности под нужды клиентов. Она подойдет как для исполнения в частном одноэтажном, так и многоквартирном доме. Участие администратора в управлении установкой сведено к минимуму, поскольку она оснащена автоматикой, снабжена всеми необходимыми датчиками и после настройки самостоятельно контролирует все температурные режимы. Подробное описание экономической эффективности данного вложения изложено в нашем инвестпроекте.

Хотите узнать больше? Связывайтесь с нашими консультантами при помощи контактных данных на сайте bixbit.io!

Как рассчитать, какой радиатор нужен для конкретного помещения?

Все достаточно просто.

  • Поначалу рассчитывается то количество тепловой энергии, которое необходимо для прогрева помещения в зависимости от его объема, и для компенсации возможных тепловых потерь. Причем, учитывается довольно внушительный список разносторонних критериев.
  • Затем производится корректировка полученного значения в зависимости от планируемой схемы врезки радиатора и особенностей его расположения на стене.
  • Итоговое значение покажет, какой мощности необходим радиатор для полноценного обогрева конкретной комнаты. Если приобретается разборная модель, то можно заодно просчитать и количество необходимых секций.

Схемы систем отопления

Чтобы понять схемы ТУ, прежде всего, нужно иметь общее представление о том, какие используются схемы систем отопления внутри дома.

  1. Верхняя разводка. Самая популярная и востребованная сегодня отопительная схема — это верхняя разводка. В соответствии с этой конструкцией теплоноситель (вода) проходит через главный стояк, располагающийся в верхней части дома, как правило, на чердаке дома, и движется вниз по разветвленной системе труб в более мелкие стояки, откуда попадает непосредственно в нагревательные приборы (радиаторы, конвекторы, теплые полы и прочее). Эта схема идеально подходит для одноэтажных домов.
  2. Нижняя разводка В схеме отопления с нижней разводкой ТУ располагается в нижней части дома, т.е. в подвале. Оттуда в дом выходит труба с движущимся по ней теплоносителем (водой), который с помощью системы насосов продвигается к отопительным приборам.

Источники тепла

Отопление и горячее водоснабжение частного дома могут использовать общий или разные источники тепла. Давайте начнем с анализа экономической эффективности разных способов нагрева воды (проще говоря, выясним, во сколько обойдется киловатт-час тепла при разных способах его получения).

Экономичность

Тип котлаЦена киловатт-часа
Электрический3-5 рублей в зависимости  от региональных тарифов
Дизельный3,5-4 рубля
Газовый с питанием от газгольдера2,4-3 рубля
Угольный, пеллетный1,4-2 рубля в зависимости от местных цен на топливо
Дровяной1,1-1,3 рубля
Газовый с питанием от магистрали0,7-0,8 рубля

Если на вашей улице есть газ, другие источники тепла можно не искать

Бойлер косвенного нагрева использует тепловую энергию теплоносителя системы отопления

Автономность

В идеале водоснабжение и отопление частного дома должны быть не только экономичными. Они еще и должны требовать как можно меньше внимания со стороны владельца, по возможности поддерживая оптимальную  температуру воздуха и водопроводной воды в полностью автоматическом режиме.

По этому параметру источники тепла распределяются в другом порядке:

Электрокотлы работают автономно неограниченно долго, не требуют монтажа дымоходов и могут подключаться к выносным термодатчикам. Кроме того, они могут гибко менять мощность без потери КПД: коэффициент полезного действия любого электроприбора прямого нагрева всегда стремится к 100%. Потери энергии сводятся лишь к ее рассеиванию корпусом прибора. При установке котла в отапливаемом помещении рассеянное тепло используется для его обогрева;

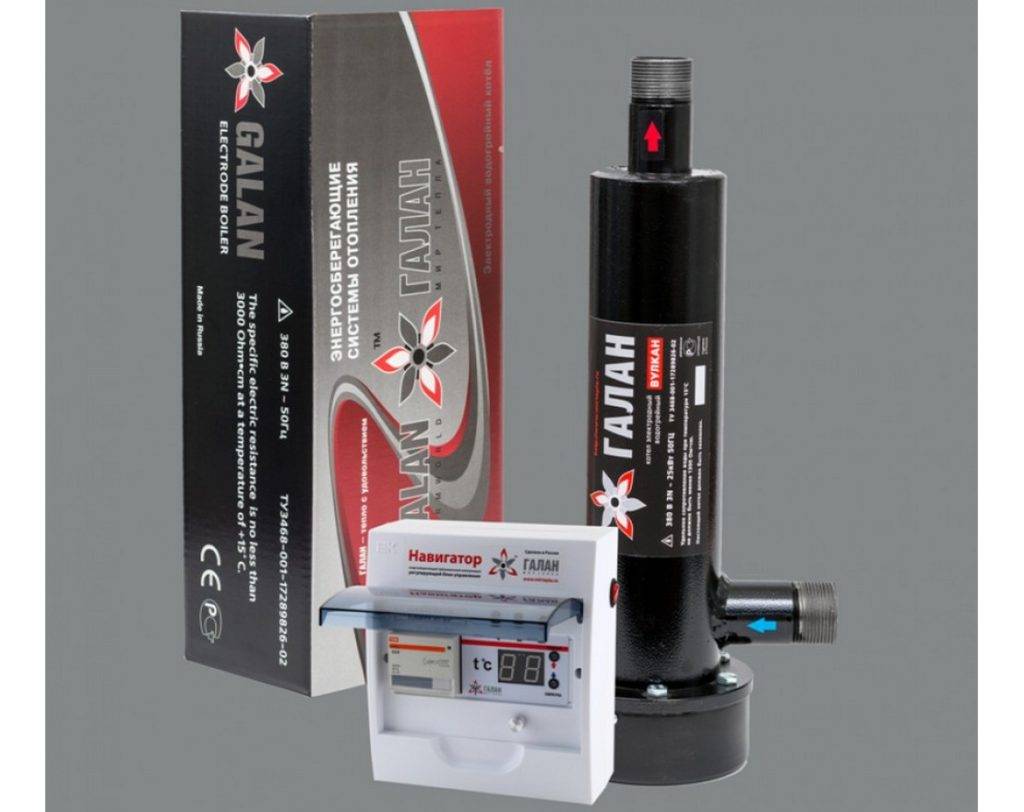

Электрокотел: включил и забыл

Электродные и индукционные котлы имеют ряд преимуществ перед ТЭНовыми, но экономичность в их число не входит

  • Газовое, отопительное и водогрейное оборудование требует отвода продуктов сгорания. В остальном, автономностью и удобством пользования оно не уступает электрокотлам;
  • Дизельный котел работает до тех пор, пока в его баке есть топливо. К минусам стоит отнести сильный шум горелки и запах соляры;

Дизельная котельная: существенная часть объема помещения занята топливными баками

  • Автоматические угольные и пеллетные котлы работают автономно 7-10 дней в зависимости от объема топливного бункера;
  • Дровяные и классические угольные котлы нуждаются в растопке каждые 6-8 часов.

Твердотопливный пиролизный котел верхнего горения

Выводы

  1. Магистральный газ — наиболее практичный источник тепла. Он сочетает дешевизну с удобством эксплуатации оборудования;
  2. Если у вас есть газовое отопление — горячее водоснабжение индивидуального дома проще всего реализовать на том же газе (установкой двухконтурного котла или бойлера косвенного нагрева);

Двухконтурный газовый котел обеспечит дом дешевым отоплением и горячей водой

  1. В отсутствие газа отопление и горячее водоснабжение домов автоматическими угольными и пеллетными котлами обеспечит разумный баланс стоимости тепла и автономности оборудования;
  1. Горячее водоснабжение и отопление дачных домов обычно организуются классическими дровяными и угольными котлами. Они сочетают экономичность с дешевизной. Увы, ценой частых растопок.

Классический дровяной котел в дачном доме

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

  • несколько кронштейнов для установки устройства;
  • переходные гайки;
  • нужное количество заглушек;
  • воздухоотводчик (кран Маевского);
  • быстроразъемные соединения по типу «американок»;
  • запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

  • труборезы;
  • калибровка;
  • пресс-клещи;
  • накидные и разводные гаечные ключи;
  • трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

  1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
  2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
  3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

О водяном отоплении

Принцип работы подобного отопления понятен каждому – в отопительном котле нагревается вода и затем поступает в батареи, проходя через которые отдает тепло окружающему воздуху. Сделать отопление в частном доме, работающее на описанном принципе, достаточно просто, но дело в том, что при этом необходимо учесть ряд дополнительных факторов, начиная от выбора оборудования и заканчивая его расположением и подключением.

  1. Определение нужного котла для отопления. В тех случаях, когда рассматривается задача, как сделать отопление частного дома, надо учесть следующие факторы:
    • вид топлива, и возможность его обеспечения по доступным ценам;
    • наличие воды;
    • использование горячей воды для других целей, кроме отопления.

    Ответ на эти вопросы определит выбор котла (газовый, твердотопливный и т.д.) и его вид (одно- или двухконтурный).

  2. Каким образом провести монтаж отопления в частном доме (бюджетным или более затратным).
  3. В какой степени автономным и независимым от внешних условий должен быть обогрев, мы делаем отопление в частном доме, опираясь только на собственные ресурсы, или будем использовать еще и внешние, например электричество.

Ответ на эти вопросы во многом предопределяет, каким будет обогрев, и как мы проводим отопление в частном доме.

Про циркуляцию теплоносителя

Надо отметить еще такую особенность, присущую водяному отоплению. Циркуляцию горячей воды в системе можно обеспечить несколькими способами:

  • естественным или гравитационным;
  • принудительным.

Естественная циркуляция основана на том, что холодная вода тяжелее, чем горячая, и поэтому  вода с более высокой температурой поднимается вверх. При таком способе циркуляции теплоносителя проведение отопления в частном доме должно учитывать некоторые дополнительные требования, которые понятны при рассмотрении приведенного рисунка:

Система отопления с естественной циркуляцией

Это следующие требования:

  • диаметр подающей трубы должен быть больше, чем остальных труб;
  • необходимо обеспечить уклон при прокладке труб от расширительного бачка до радиатора и от последнего к котлу, вода должна поступать к батареям и котлу самотеком;
  • расширительный бачок должен располагаться выше всех остальных элементов системы.

Преимуществом такого подхода является возможность работы обогрева без использования дополнительных устройств (насосов или   нагнетателей), в этом случае может работать и тогда, когда нет электроэнергии (обрыв линий электропередач, авария и прочие нарушения электроснабжения, а так же полное его отсутствие). Недостатком надо считать небольшой радиус использования из-за небольшого давления.

Как устанавливается узел учета тепла?

Перед установкой теплового узла нужно обследовать объект и разработать проектную документацию. Специалисты, занимающиеся проектированием систем отопления, произведут все необходимые расчеты и подберут все КИП и иное оборудование для конкретного узла. Далее в соответствии с действующими правилами проходятся все согласования с поставщиком тепла, после чего осуществляются технические работы по установке теплового узла. Этапы установки узла следующие:

  • установка запорных устройств;
  • подключение датчиков, расходомеров;
  • запуск вычислителя;
  • отладка прибора учета тепла и прочее.
  • при наличии непредусмотренных проектной документацией врезок в трубу;
  • при наличии повреждений на приборах и ином оборудовании;
  • при нарушении пломб;
  • при несанкционированном вмешательстве в функционирование узла и в ряде других случаев.

Правильное расположение радиаторов в доме

Радиатор в частном доме – одностороннее нижнее подключение

Правильное подключение радиаторов отопления зависит не только от соблюдения нюансов соединения с трубопроводной системой, но и от правильного расположения отопительных устройств в помещении. Дело в том, что батарея выполняет не только функцию обогрева, но и должен предотвращать проникновению холодного воздуха в дом (выполняет функцию тепловой завесы). Наиболее уязвимое место для попадания холодного воздуха – это окна, причем, чем больше их размер, тем больше они пропускают холода. Чтобы предотвратить попадание холодного воздуха в дом, радиаторы устанавливаются под подоконником.

Отопительное устройство должно быть установлено точно по центру окна, важно также правильно расположить его относительно пола и стены. Зазор между батареей и стеной не должен превышать 5 см, а между радиатором и полом – 10 см

Чтобы тепло могло свободно подниматься, преграждая путь холодному воздуху, отопительное устройство должно быть выдвинуто немного вперед и не находиться полностью под подоконником. Установка радиатора во многом зависит от типа его крепления. На кронштейны – наиболее распространенная схема, для их правильного размещения придется вооружиться уровнем, линейкой и перфоратором. Как только крепление готово, остается только установить на них радиатор и подключить его к трубопроводной системе.

Технология монтажа системы Ленинградка в частном доме

Что такое Ленинградка в отоплении, мы разобрались, теперь пришла очередь рассказать об особенностях ее монтажа. На подготовительном этапе в стенах штробят отверстия для прокладки труб, если планируется их скрыть. При этом трубопровод обязательно утепляется для защиты от теплопотерь. При желании можно не штробить стены и сделать видимую разводку.

Выбор труб и радиаторов

Полипропиленовые трубы легко и быстро монтируются, но не подходят для построек в северных широтах. В таких регионах устанавливают только металлические трубы, потому что при высоких температурах теплоносителя полипропилен может лопнуть.

Диаметр труб подбирается по количеству батарей:

  • на 4-5 радиаторов понадобится трубопровод сечением 25 мм, а также байпас диаметром 2 см;
  • для 6-8 батарей применяют трубопровод сечением 3,2 см и байпас диаметром 2,5 см.

Также нужно правильно рассчитать число секций в батареях, ведь на входе в прибор теплоноситель имеет одну температуру, а на выходе она уменьшается на 20 градусов. После этого немного охлажденная жидкость смешивается в контуре с теплоносителем с температурой 70°С. Именно поэтому в следующий радиатор попадает жидкость с меньшей температурой, чем в первый. При каждом прохождении отопительного прибора температура будет опускаться все ниже.

Для компенсации теплопотерь увеличивают количество секций в каждом последующем радиаторе контура. Из-за этого теплоотдача прибора повышается. При этом учитывают, что на первый радиатор закладывают 100% мощности, второй прибор требует 110% мощности, а третий – 120%. Требуемую мощность каждого последующего радиатора повышают на 10%.

Укладка и монтаж

Разводка отопления Ленинградка в частном доме подразумевает обязательную установку байпасов. Они встраиваются в магистраль с отдельными отводами

Важно точно вымерять расстояние между отводами. Допустимая погрешность не более 0,2 см. Это позволит точно установить радиатор и угловые краны с американкой

Это позволит точно установить радиатор и угловые краны с американкой.

К отводам крепят тройники и оставляют одно отверстие для установки байпаса. Для установки второго тройника измеряют длину между осями отводов. При этом учитывают размер после установки байпаса на этот элемент.

При сварке металлических труб обязательно избегают внутренних наплывов

При соединении байпаса с магистралью важно первым приварить тот край, который обеспечит простую установку другого конца, потому что бывают ситуации, когда паяльник невозможно вставить между тройником и трубой

Радиаторы вешают на комбинированные муфты и угловые вентили. После этого устанавливают байпас с отводами, длину которых отдельно измеряют. Лишние участки срезают и удаляют комбинированные муфты. Муфты приваривают к отводам.

Перед первым пуском системы из нее стравливают воздух посредством кранов Маевского. Когда запуск выполнен, проводят балансировку системы – регулируют игольчатые клапаны и выравнивают температуру в приборах.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
