Отопление двухэтажного частного дома своими руками – схемы

Выбираем систему отопления

Проектируя отопление, схема и система должны быть продуманы исходя из площади, которую имеет 2-х этажный дом

Важно, чтобы система распространяла отопление на весь 2-этажный частный дом через трубы полностью. Если схема прокладки трубы разработана самостоятельно, все равно отопление 2-х этажного дома лучше показать специалисту

Когда отопление двухэтажного дома решено собрать своими руками, естественная циркуляция будет достаточно сложна. Поэтому, чаще всего, схема предусматривает монтаж насосов, за счет которых обеспечивается не естественная, а принудительная циркуляция теплоносителя через трубы. Тогда что двухтрубная, что однотрубная система отопления покажут лучшие результаты. Как выполняется разводка трубы, вы можете посмотреть на фото и видео.

Самый простой проект – схема отопления ленинградка. Это однотрубная система отопления двухэтажного дома, где естественная циркуляция. Система может быть собрана своими руками, что лучший вариант для тех, кто хочет обустроить 2-х этажный частный дом с наименьшими расходами на трубы и радиаторы.

Самая сложная в реализации – коллекторная система отопления двухэтажного дома. Этот проект разработан для того, чтобы выполнять отопление просторных помещений. Коллекторная схема не поддается сборке своими руками, даже если использовать видео и фото.

В каких домах выгоден монтаж насосных однотрубных систем?

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально – горизонтальной однотрубной схеме.

Однотрубная система смешанного (вертикально – горизонтального) типа.

Как регулировать коллекторную систему отопления двухэтажного дома

Теоретически предполагается, что для каждого отдельно взятого случая будет производиться регулировка.

Практика показывает, что обычного потребителя волнует только температура в помещениях.

К самостоятельной балансировке системы се же потребуется прибегнуть:

  • если обнаружили, что расположенные ближе к котлу радиаторы нагреваются сильнее;
  • какая-то из батарей издает шум притекающей воды;
  • трубы, расположенные в стяжке пола прогревают его поверхность неравномерно.

Для самостоятельной диагностики неполадок особых приспособлений не потребуется.

Желательно подготовить:

  • ключ, он понадобится для поворота штока балансировочного клапана, обычно шестигранный; отвертку;
  • контактный электронный термометр;
  • лист бумаги и карандаш.

Профессионалы обычно используют тепловизор, поскольку стоит он недешево, попытаемся обойтись подручными средствами.

При отсутствии схемы разводки труб, потребуется начертить ее самостоятельно. На эскизе проще будет определить очередность подключения отопительных элементов и вычислить расстояние от них до котла.

Специалисты также рекомендуют промыть грязевик, расположенный перед входом в котел и прогреть систему до температуры порядка 70 С +80 С.

Очень полезным устройством для диагностики окажется насос Grundfos Alpha 3, при помощи смартфона этот циркуляционный агрегат поможет узнать точную глубину регулировок. Конечно, стоимость этого умного изделия немаленькая.

Лучевая схема подключения радиаторов и контуров напольного обогрева предполагает подключение каждого элемента к распределительной гребенке, поэтому выполняют балансировку на коллекторе. В зависимости от наличия ротаметров выбирают метод настройки.

Для правильной настройки рекомендуется определить расход воды, протекающей по каждому из контуров, и количество выделяемого этим контуром тепла. В качестве расчетного значения используется разница температуры воды на входе и на выходе — 10 градусов.

Предлагаем посмотреть полезное видео:

В результате расчетов можно узнать расход теплоносителя, т.е. количество литров воды, которое должно проходить через контур за единицу времени.

Сама балансировка выполняется следующим образом:

  • При заполненной системе включается циркуляционный насос напольного отопления.
  • Используя ручную регулировку, требуется закрыть каждый из термостатических вентилей на 2-й части гребенки.
  • После полного открытия первого вентиля настраивается соответствующий ротаметр.
  • Для получения необходимого объема протока потребуется повернуть нижнее кольцо расходометра в определенное положение.
  • Выполнив настройку, вентиль закрывают, переходят к настройке следующего контура.

Примерно так выполняется балансировка

Завершив работу, рекомендуется открыть все регуляторы и перепроверить расход воды по каждому ротаметру.

Для балансировки радиаторов лучевой разводки применяют аналогичные методы. Можно совместить вариант расчетного расхода с методом измерения температуры на поверхности радиаторов. Если коллектор не оснащен ротаметрами, то процесс настройки растянется на несколько суток.

Изначально установку делают приблизительно, с учетом мощности и длины контура, далее производятся замеры температуры на обратке, в зависимости от результатов выполняется корректировка величины протока.

Виды сетей отопления для двухэтажных строений

Одноэтажный дом обогреть проще, не требуется особо сложных расчетов и материалов уходит меньше. Но и отопление двухэтажного дома бывает разным, классифицируется по многим показателям. В частности, различаются сети открытые и закрытые, по типу циркуляции воды есть принудительные и гравитационные.

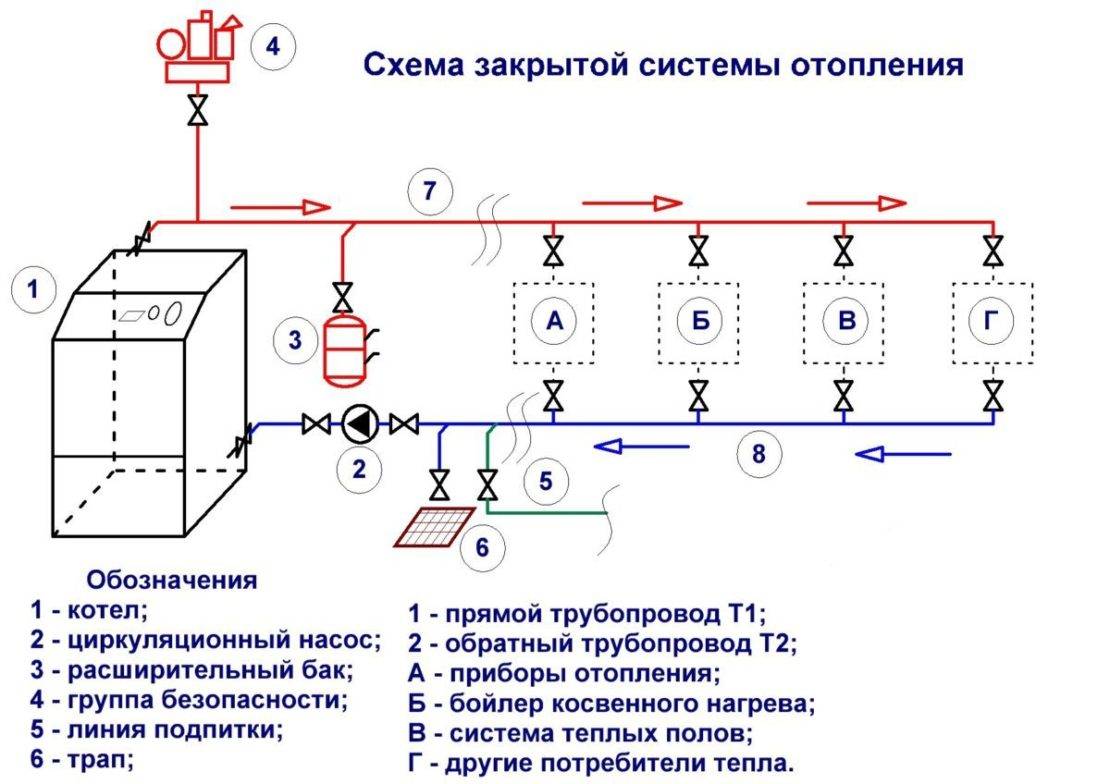

Особенности открытой и закрытой системы

Вид определяется типом расширительного бака. Эта емкость устанавливается вне зависимости от типа системы и предназначается для сбора избытков объема теплоносителя. В процессе нагревания объем воды увеличивается, что повышает давление в магистрали. Чтобы не перегружать сеть, нужен расширительный бак – емкость соберет избыток объема воды. При остывании теплоносителя его объем снижается, давление падает – тут тоже пригодится расширительный бак, из него подается порция теплоносителя, давление нормализуется. В открытой сети устанавливается бак открытого типа, в закрытой – герметичного.

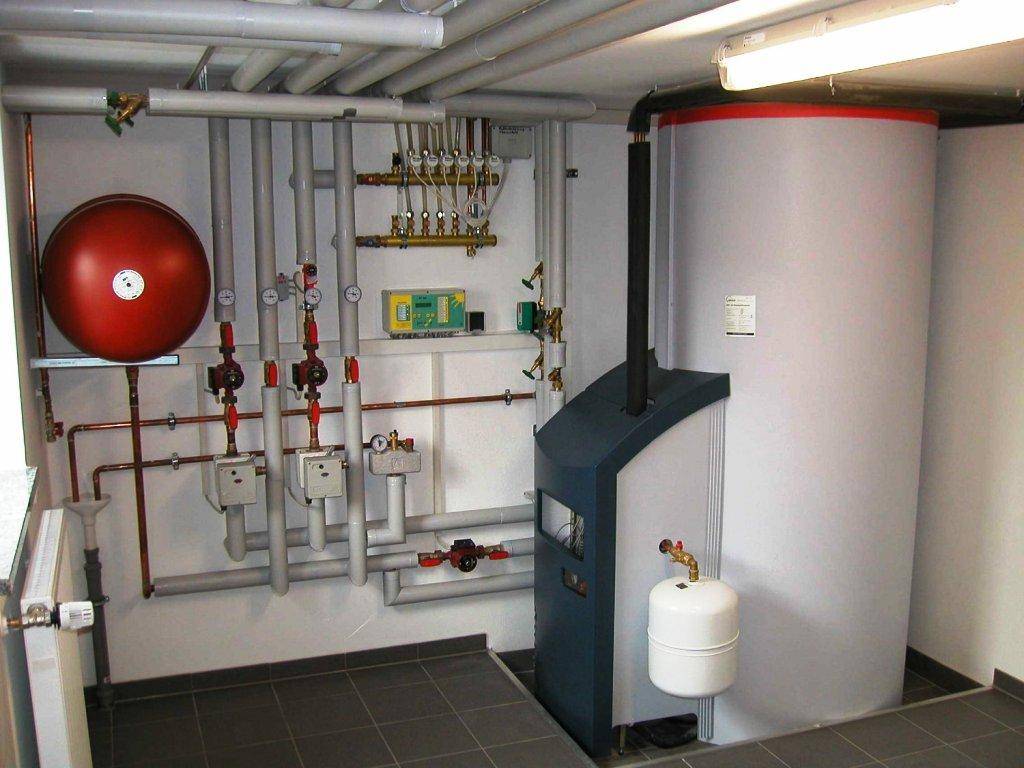

Вся схема состоит из следующих элементов:

  • котел нагрева;
  • трубопроводы подачи и обратной циркуляции теплоносителя;
  • расширительный бак;
  • батареи;
  • циркуляционный насос;
  • группа безопасности.

Особенности систем по типу классификации:

  1. В открытую систему устанавливается открытый расширительный бак. Емкость может быть простым ведром с крышкой или без нее, устанавливают в самой высокой точке схемы. Врезается в трубопровод подачи, оснащается входным патрубком для подключения к магистрали. Мастера дополняют бак отводами для перелива и патрубками для доливания воды – эти детали нужны для компенсации избытка жидкости и дополнения при испарении.
  1. Закрытая сеть подразумевает установку герметичного расширительного бака мембранного типа. Производители предлагают котлы, уже оборудованные баками, но бывают нагреватели и без них. В последнем случае емкость ставят на обратный контур до насоса. Герметичный бак поделен мембраной на две половины – одна для воздуха, вторая для воды. При нагреве теплоносителя его объем увеличивается, мембрана смещается в сторону воздушной камеры. Как только вода остывает, давление падает, и мембрана давит на воду, корректируя уровень давления до нормального показателя.

Герметичный расширительный бак устанавливается в любой точке сети, но лучше сразу за котлом. Открытые системы чаще всего с гравитационной транспортировкой воды, но в двухэтажных домах удобнее интегрировать в сеть насос, чтобы обеспечить нормальную циркуляцию теплоносителя. Его монтируют с фильтром для очистки воды на контуре обратного тока жидкости.

В закрытые системы отопления интегрируется группа безопасности из предохранительного клапана, воздухоотводчика и манометра. Клапан срабатывает при возникновении перегрузки сети. Воздухоотводчик сбрасывает скопления кислорода в трубопроводах. Манометр совмещается с термометром – это поможет регулировать интенсивность нагрева воды и устанавливать нужный уровень температуры в доме.

Характеристики сетей с принудительной и естественной циркуляцией

Система отопления двухэтажного частного дома классифицируется по типу перемещения жидкости. Бывает гравитационной, принудительной.

Особенности:

Гравитационная или самотечная сеть отличается естественной транспортировкой жидкости по трубам и радиаторам. Циркуляция поддерживается за счет разной плотности нагретого и холодного теплоносителя. Плотность горячей воды выше, она быстрее продавливает трубы, уложенные с наклоном в сторону контура обратного тока. Котел устанавливается в нижней точке схемы, чтобы вода не встречала сильного гидравлического сопротивления. Уровень наклона до 10 мм на каждый метр трубы. На подающем контуре от котла ставится высокий разгонный стояк (размещение вертикальное).

Если котел для системы закрытого типа уже оснащен баком и насосом, дополнительно оборудование не докупается. При перебоях с подачей электричества насос устанавливается на байпас, чтобы сеть была универсальной и работала при отсутствии электропитания.

Основные требования

Если система проектируется с учетом СНиПа, проблем с ней не возникнет. Но этого мало. Хорошо продуманная конфигурация отличается такими качествами:

  1. Энергоэффективность (экономичность). Эта характеристика особо важна в климатических зонах с низкой среднегодовой температурой и продолжительным отопительным периодом. Поддержание комфортного микроклимата в доме – одна из основных статей расходов домовладельцев.
  2. Надежность и отказоустойчивость. Остановка системы посреди отопительного сезона опасна для здоровья жильцов. А регулярные перепады температуры и длительное промерзание наносят зданию непоправимый ущерб.
  3. Максимальная безопасность. Следует предусмотреть все возможные негативные сценарии и минимизировать риск их возникновения.
  4. Автономность и простота эксплуатации. Продуманная система отопления должна обходиться без вмешательства человека как можно дольше.
  5. Полная управляемость. В грамотно реализованной системе настройке поддается все. Даже микроклимат в каждом отдельном помещении.
  6. Эстетичность и бесшумность. Наличие отопительных инженерных сетей в доме должна выдавать только температура в помещениях. А работу электронасоса хорошо слышно даже днем. И если это не исправить, жильцы перестанут спать ночами.

Расчет системы отопления

Производя самому расчеты, нужно учитывать такие факторы, как разводка и длина трубы, применяемый котел, схема прокладки трубы. Конечно, отопление 2-х этажного частного дома обойдется дороже, чем система в одноэтажный частный дом. Также учтите, что естественная циркуляция дешевле, чем искусственная.

С помощью видео можно получить лучшие советы мастеров, как обустроить двухэтажный дом, в том числе узнать формулы расчетов. Кроме того, проект отопления двухэтажного дома может быть разработан профессионалом – это будет разумнее, ведь тогда разводка трубы в 2-х этажный частный дом будет организована правильно.

А как работает правильно собранная схема?

При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.

Распределение теплоносителя в обвязке радиатора «ленинградской» схемы.

При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).

Разводка труб для теплоснабжения двухэтажного дома

Однотрубная схема

Следующим этапом является выбор способа разводки трубопроводов. Он влияет на скорость прохождения теплоносителя, степень его остывания и возможности регулирования характеристик теплоснабжения.

Проектирование отопления 2 этажного частного дома своими руками выполняется на основе анализа всех факторов. Рассмотрим важнейшие из них, влияющие на выбор разводки подающих магистралей:

  • Однотрубная. В системе имеется только один трубопровод, к которому в последовательном порядке подключаются радиаторы. Для однотрубного отопления частного 2х этажного дома своими руками характерно быстрое остывание теплоносителя. Поэтому оно используется для обогрева зданий с небольшой площадью до 80 м²;
  • Двухтрубная. Она предназначена для равномерного теплового распределения. Дополнительная обратная магистраль позволяет подключать батареи последовательно, что снижает потери тепла при циркуляции теплоносителя. Оптимальный вариант для низкотемпературной системы отопления 2х этажного частного дома;
  • Коллекторная. С ее помощью можно сделать несколько отдельных контуров отопления, подключенных к одному распределительному коллектору. В коллекторной схеме водяного отопления частного 2 этажного дома можно регулировать объем притока горячей воды в каждом отдельном контуре. Недостаток – большое количество необходимых материалов.

Немаловажным моментом является выбор материала изготовления труб. В закрытой схеме отопления 2-х этажного дома рекомендуется использовать полипропиленовые магистрали

Важно учитывать, что максимально допустимая температура горячей воды при этом не должна превышать +90°С

Также обязательным является установка запорной и предохранительной арматуры. К последним относятся воздухоотводчики, спускные клапана и расширительные баки.

Система отопления с одной или двумя трубами

Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.

Система отопления образец

Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.

Гравитационное отопление или с принудительной циркуляцией?

Гравитационное отопление

Прежде всего необходимо определиться с оптимальным вариантом циркуляции теплоносителя. Она может быть гравитационная или принудительная. Система отопления 2х этажного частного дома со средней и большой площадью строится на основе последней.

Работа гравитационной системы основана на естественной циркуляции теплоносителя, которая возникает в результате его температурного расширения

При этом нужно принимать во внимание ограничения – протяженность трубопровода не должна быть более 60 м.п., для работы системы потребуется разгонный стояк. Именно эти факторы обуславливают выбор схемы водяного отопления частного 2 этажного дома с циркуляционным насосос

Для теплоснабжения также можно применять открытую или закрытую систему. В первом случае схемы отопления 2-х этажного дома делают с горизонтальной разводкой трубопроводов, что не всегда удобно в плане монтажа и эксплуатации. Оптимальным вариантом будет монтаж закрытой схемы. Она имеет следующие преимущества:

  1. Возможность горизонтального монтажа трубопроводов. Это минимизирует необходимое для установки пространство.
  2. Улучшенная циркуляция вследствие повышенного давления в системе – от 1,5 до 6 бар.
  3. Теплоотдача у всех приборов (радиаторов и батарей) будет одинакова.

Подобные схемы отопления 2-х этажного дома обязательно должны иметь в комплектации циркуляционный насос. Без этого невозможно обеспечить нормальную скорость движения теплоносителя.

Правила установки отопления

Сложная схема теплоснабжения

Выбрав оптимальную схему теплоснабжения можно приступать к практической реализации плана обустройства двухэтажного дома. На первом этапе происходит корректировка плана и его адаптация под конкретный коттедж или дачу.

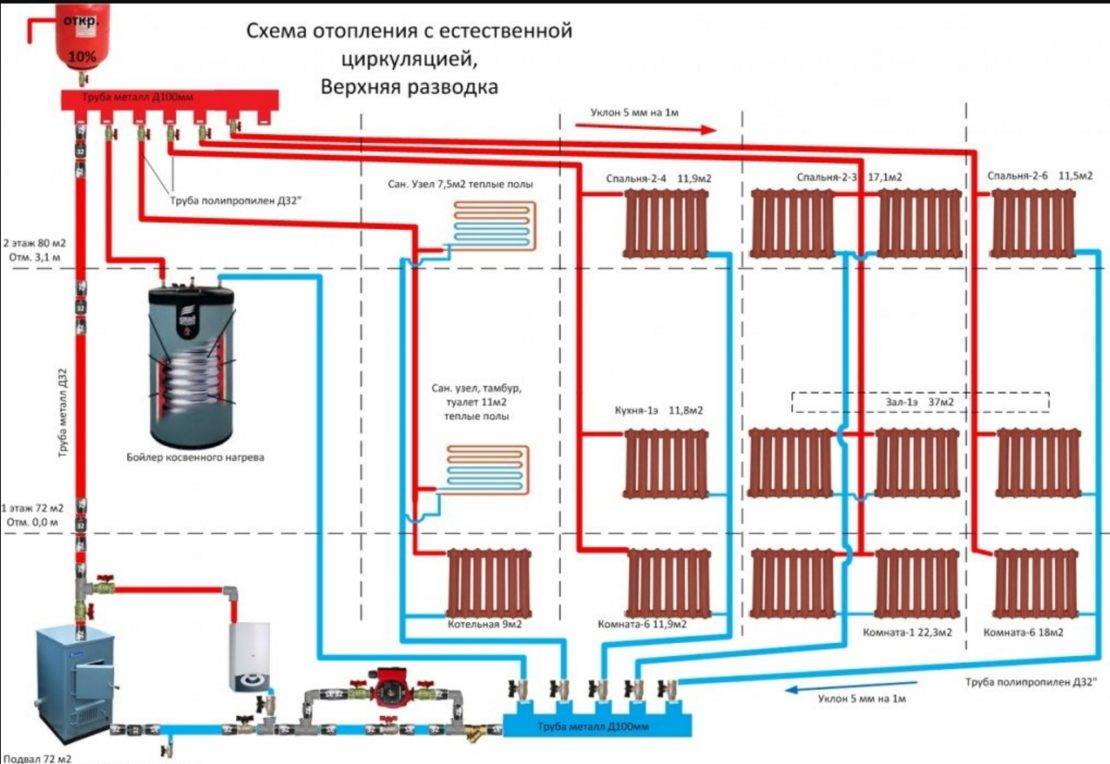

Если в качестве основы была выбрана гравитационная схема теплоснабжения, то следует соблюдать такие правила установки ее компонентов:

  1. Обязательный уклон труб. В подающей магистрали наклон осуществляется от котла, в обратной – к нему. В среднем величина уклона должна составлять 5-10 мм на 1 м.п.
  2. Диаметр трубопроводов. Для гравитационной системы рекомендуется выбирать трубы с большим сечением – около 40 мм. Так можно уменьшить влияние трения воды о внутреннюю поверхность магистралей на циркуляцию.
  3. Крепление должно располагаться с шагом 60-70 мм.

Для контроля степени нагрева теплоносителя на ответственных участках трубопровода устанавливаются датчики температуры. В системе в обязательном порядке должен быть предусмотрен узел добавления теплоносителя. Чаще всего это делается через расширительный бак, находящийся в самой верхней точке схемы.

Схема коллекторного отопления

В теплоснабжении с принудительной циркуляцией особое внимание уделяется подбору дополнительных компонентов. Помимо труб, радиаторов и котла в схеме теплоснабжения обязательно должны присутствовать следующие компоненты:

  1. Расширительный бак. Устанавливается перед входом обратной магистрали в котел.
  2. Группа безопасности, включающая в себя воздухоотводчик, спускной клапан и манометр. Монтируется на подающей магистрали.
  3. Правильная обвязка радиаторов – установка терморегуляторов и кранов Маевского.

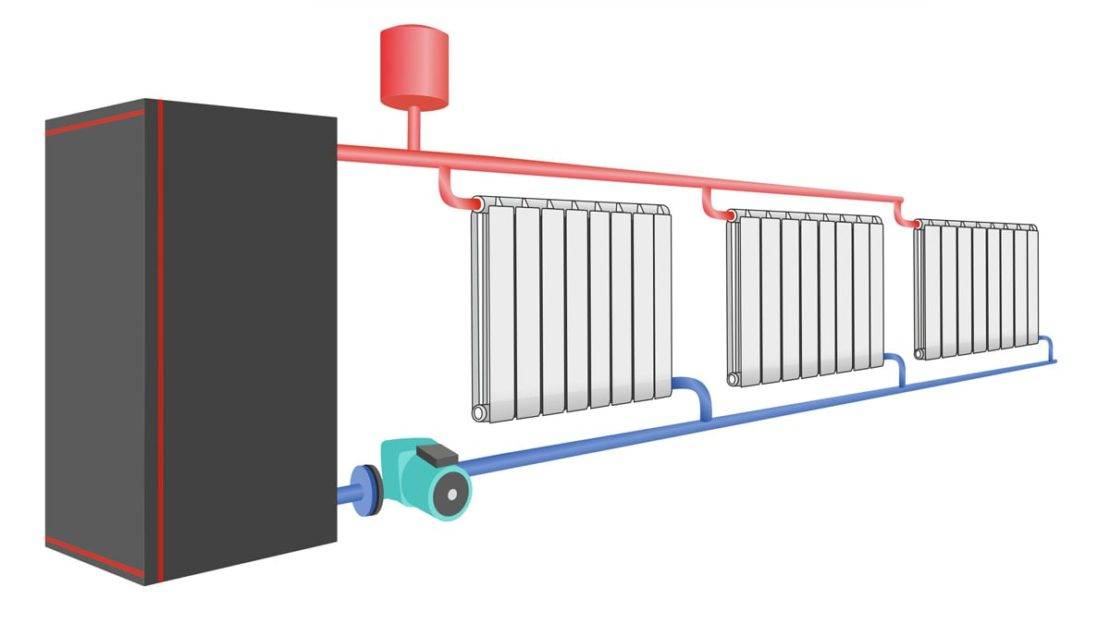

Для системы с принудительной циркуляцией чаще всего выбираются двухтрубная или коллекторная разводка труб. Однотрубная схема будет неэффективной, так как не сможет обеспечить оптимальные показатели нагрева радиаторов.

Проектирование коллекторного теплоснабжения представляет собой сложную задачу. Самостоятельно составить схему и подобрать компоненты в этом случае очень сложно. Поэтому эту работу лучше всего доверить специализированным компаниям.

Схема отопления двухэтажного дома — пример схемы отопления

Проектирование системы отопления в современных домах необходимо производить еще на этапе проектирования самого дома. Так вы сможете понять, какие материалы и в каких количествах вам нужны. К тому же, это поможет быстро найти недочеты и исправить их

Важно выбрать самый лучший вариант отопительной системы, оценивая свои материальные возможности, а также доступность ресурсов для содержания системы отопления (количество и качество топлива, климатические условия и тому подобное). Наиболее популярным сейчас является вариант водяного отопления, он подходит для многоэтажных зданий наилучшим образом

Также прочитайте про систему отопления – “Ленинградка”.

Схема отопления двухэтажного дома

Стандартная разводка отопительных элементов в 2-х этажном доме

Образец разводки отопительных элементов

Рассмотрим схему водяного отопления стандартного здания с двумя этажами. В ней предусмотрено ручное регулирование температуры в каждом отдельном помещении дома. Устанавливается система стандартным образом: с применением горизонтального размещения двух труб, при котором отопительные радиаторы подключены сбоку.

Для системы отопления лучше использовать металлопластиковые трубы, ввиду их прочности и долговечности. Но можно использовать и полипропиленовые трубы, что также будет вполне эффективным решением. Металлопластиковые трубы не требуют специальных навыков монтажа, к тому же внутри них почти не бывает засоров или налипания грязи. Полипропиленовые трубы можно собирать самому, они легки и надежны.

На этапе проектирования системы рассчитывается необходимое количество угловых, разводных и соединительных узлов системы, размечается количество и места установки кранов и заглушек. Проводится анализ необходимого количества радиаторов обогрева и количество секций в каждом из них, от этого в дальнейшем будет зависеть количество тепла, отданного радиатором. Для каждого обогревательного радиатора устанавливаются крепежные кронштейны, в количестве, определенном размерами радиатора.

На схеме присутствует обозначение, где в системе необходимо установить отопительный котел, расширительный бак, а также насос. Отопительный котел может работать на различных видах топлива, но самыми популярными являются газ, твердое топливо или электричество. В новых домах и коттеджах твердое топливо почти не используется в виду своей низкой экологичности.

Если отопительный котел небольшой, то можно установить его прямо в одном из помещений дома, кладовой комнате, например, или в мастерской хозяина. При этом котел вешается на стену, чтобы не тратить пространство. Не рекомендуется ставить котел в спальнях или помещениях типа библиотеки или кабинета. Это связано с тем, что котел при работе может выделять шум, хоть и негромкий. Большие котлы необходимо размещать в отдельном помещении или даже в отдельно стоящей постройке.

Пример размещения бака в доме

Размещение бака: снизу или сверху

Если в вашем доме есть подвальное и чердачное помещения, то вы можете сделать систему отопления с нижней разводкой труб или с нижней на свое усмотрение.

  • Если разводка верхняя, то котел помещается на чердаке и оттуда горячая вода подается по стояку ко всем отопительным радиаторам.
  • Если вы выбрали нижнюю разводку, то бак устанавливают в подвале и оттуда с помощью насоса нагретая вода расходится по трубам.

Какой вариант вы бы не выбрали, расширительный бак всегда устанавливается в самом высоком месте дома, то есть на чердаке. С котлом нагрева при нижней разводке его соединяет стояк.

Система отопления с одной или двумя трубами

Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.

Система отопления образец

Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.

Плюсы и минусы коллекторной системы отопления двухэтажного дома


вариант устройства отопительной системы

В качестве положительных моментов отметим:

  • Возможность управления каждым из элементов в отдельности, т.е. в любом помещении внутри дома можно получить желаемую температуру;
  • Отключать, или наоборот, подключать отопительные радиаторы, можно по желанию, каждый в отдельности, группой, или все вместе. Эти манипуляции не окажут никакого влияния на температуру батарей в рядом расположенных комнатах;
  • Коллекторные схемы позволяют применять трубы небольшого диаметра, их несложно спрятать в стяжке;
  • Не представляет особых сложностей ремонт обнаруженных поломок, поскольку имеется возможность автономного отключения каждого из элементов, система во время ремонта может функционировать в привычном режиме.

Для формирования нескольких контуров с разными параметрами, в том числе перепадами давления или различной температурой носителя, рекомендуется устанавливать гребенки, оснащенные функцией гидравлического компенсатора.

Главным недостатком коллекторной системы отопления является повышение расхода труб, причем в сравнении с однотрубной системой при последовательном подключении примерно в 2 — 2,5 раза. Сумма затрат при этом напрямую зависит от отапливаемой площади.

Также потребуется установка циркуляционных насосов.

К отрицательным моментам следует отнести зависимость системы от наличия электроэнергии. Даже если котел будет работать, в результате отключения электричества система перестанет обогревать дом, трубы остынут. Т.е. применение коллекторной системы рискованно в районах, где часто наблюдаются перебои электроснабжения.

Поскольку места соединений труб являются точками появления возможных дефектов, то укладывать их в стяжку не рекомендуется. При возникновении протечек придется разрушать монолитный бетон, занятие достаточно трудоемкое и затратное.
