Внутрипольный конвектор или его аналог — теплый пол, что лучше?
Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:
- Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
- Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
- Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
- При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.
Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.
Внутрипольный конвектор перед французским окном
Устройство и внешний вид внутрипольного конвектора с вентилятором
Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.
Устройство конвектора
Принцип действия
Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.
Принцип действия внутрипольного конвектора
Выбор мощности водяного внутрипольного конвектора
Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:
- Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
- Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
- Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.
Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.
Мощность конвектора — важный показатель
Устройство конвекторов
Строго говоря, основных деталей напольного конвектора всего три: корпус, нагревательный элемент с оребрением, декоративно-защитная решетка. Для более эффективной теплоотдачи встраивается вентилятор — это четвертая деталь. Вентиляторы обычно работают от пониженного напряжения — 24 В или 12 В, так что для работы нужен понижающий трансформатор
На это обратите внимание. В большинстве случаев он идет «встроенным» в корпус, но есть те, которые должны иметь наружный преобразователь напряжения и к которым должно подводиться уже пониженное напряжение
Устройство радиатора в полу
Коротко рассмотрим основные узлы. Именно они определяют основную стоимость встраиваемого конвектора. Если бюджет неограничен, просто можно выбрать самое дорогое немецкое оборудование. Если надо подобрать радиаторы хорошего качества и бюджет не резиновый, придется разбираться в деталях.
Корпус
Корпус внутрипольного радиатора отопления — металлический ящик прямоугольной формы. Он может быть из:
- алюминия;
- нержавеющей стали;
- оцинкованной стали.
Оптимальный выбор — оцинкованная сталь, хотя продавцы утверждают, что лучше нержавейка. Она, конечно, лучше. Никто не спорит. Но отопление конвекторами с корпусом из нержавейки будет очень дорогим. Хорошая оцинковка отлично справляется со своей задачей. Да, цемент активное вещество, которое ускоряет окисление металлов. Но при установке корпус обычно защищают пленкой или другим типом гидроизоляции, который заодно и от действия цемента защищает. Так что это совсем не проблема.
Схема установки встраиваемого в пол радиатора
И еще один момент — эстетический. Многие ставят отопление в полу из-за того,что его незаметно. Так вот
Меньше на себя обращают внимание приборы, корпус которых изнутри покрыт черной краской. Все остальные детали конвектора тоже покрашены в черный цвет, либо прикрываются щитками черного цвета
Нагревательный элемент
В водяных конвекторах нагревательный элемент представлен в виде медной трубки с прикрепленными к ней пластинами для увеличения теплоотдачи. Трубка изогнута в виде буквы U. Пластины чаще всего сделаны из алюминия. Они запрессовываются вокруг трубы. Чем плотнее они «сядут», тем лучше будет отводиться тепло.
Нагревательный элемент у всех выглядит практически одинаково: это медная трубка с теплоотводящими пластинами
Пластины и способ соединения с медной трубкой — объекты доработки каждого из производителей. Некоторые делают пластины ребристыми. Этим увеличивается площадь теплообмена. Направление и форма желобков — даже эти мелочи становятся целью исследований.
В способе крепления пластин кроется один подвох. Иногда пластины просто устанавливаются, потом окрашиваются. Получается, что краска является связующим между трубкой, по которой течет теплоноситель, и ребрами. Но этот контакт со временем становится хуже, что приводит к падению тепловой емкости. Как определить, как прикреплены пластины? Постарайтесь расшатать их. Если удалось сдвинуть — не стоит брать. Нормально закрепленные не сдвигаются даже при значительных усилиях.
Декоративная решетка
В принципе, решетка не только декоративная, но и функциональная. Может быть из металла, дерева. Подсчитывая расходы на отопление, учтите, что цены на импортные конвекторы обычно даны без учета стоимости решеток. То есть, решетки докупаете отдельно. Это вроде и неплохо — можно купить в любой фирме, но цена на них очень немала — от 80$ за метр длины. А если надо три метра, а если не один такой конвектор?
Именно решетка определяет внешний вид. Многие производители продают прибор без нее
Батареи для установки в полу отечественных производителей в базовой комплектации включают в себя стоимость решетки. Если хотите ее заменить, надо договариваться.
В попытках сэкономить ищем решетки подешевле. Но они обычно идут с планками, которые установлены через значительные промежутки. Вид уже не тот. Хотя, дешевле. Да.
Протечка конвектора
Если у вас потек обычный радиатор, вы заметите это сразу, потому что увидите под ним лужу.
А если потечет внутрипольный конвектор, вы это обнаружите только после того, как подмокнет весь ламинат и вода поднимется выше его уровня.
При этом гаранитровано будут затоплены все соседи снизу.
Когда у обычного радиатора подтекают подводы, что вы делаете? Берете обычный разводной ключ и спокойно их подтягиваете.
А когда подтекает конвектор, то все соединения будут покрыты очень горячей и очень непрозрачной водой. И вымачивать эту воду тряпкой очень неудобно.
У радиаторов очень острые края и когда вы будете доставать оттуда воду, порезы пальцев вам обеспечены.
Также не забывайте, что нормально греют только конвекторы с вентилятором. А вентилятор это электрический прибор, который питается от напряжения 220В.
И в случае с протекающим конвектором, эффект будет вполне очевидный, как будто электропроводку засунули в воду.
А еще, в нише внутрипольных конвекторов постоянно копится грязь и пыль, а убирать там, как мы выяснили, не очень удобно.
Схема с насосно смесительным узлом
Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.
Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.
По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.
Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.
Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.
В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:
Разновидности приборов
Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.
Корпус
Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.
Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.
Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.
Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны – здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.
Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.
Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.
Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.
Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.
Теплообменник
Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.
Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.
Трубка с обоих концов оснащена резьбовой частью – фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.
Такая схема обогрева наиболее выгодна в плане экономичности – приборы можно подключать как к автономной, так и к централизованной системе отопления. Обычно это делают по параллельной схеме, тем самым обеспечивая равенство температур на каждом конвекторе.
У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.
Материал пластин такой же – медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.
В плане монтажа с ними попроще – требуется только подводка кабеля.
Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.
Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным
Решетка
Сверху, конвектор отопления в пол, забран решеткой. Исполняться она может из различных материалов – металл, полимеры, ценные породы древесины.
Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.
Дополнительные опции
Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.
И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.
Особую разновидность конвекторов представляют фанкойлы.
Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости – чиллеру.
Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.
Встраиваемые в пол радиаторы отопления
Встроенное в пол обогревательные батареи способны поддерживать определенную температуру. Этот фактор, особенно важен в помещениях, где необходимо постоянно сохранять определенные условия, в том числе и температурный режим. Например, поддерживать нужную температуру при выращивании растений.
Встроенные в пол отопительные приборы по своей конструкции относятся к конвекторам. Основной принцип работы — это конверторный нагрев воздушных масс в помещении. Воздух, после нагрева от радиатора отопления, устремляется наверх, а остывший опускается вниз, тем самым обеспечивая круговое движение, что весьма продуктивно, так как воздух не успевает остыть полностью.
Эффект циркуляции воздушных масс, происходящих от встроенных радиаторов отопления, больший, чем использовании стандартных стеновых радиаторных батарей. Данный принцип в итоге позволяет значительно сэкономить на отоплении.
Оборудование можно устанавливать в зимних садах, торговых центрах, частных домах, тренажерных залах и других офисных и жилых помещениях.
Основные характеристики
Радиаторы, монтируемые в нишу пола — это оборудование, вырабатывающее тепло, устанавливаемое таким образом, чтобы не было заметно элементов конструкции нагревателя. Сам нагреватель состоит из каркаса, изготовленного из нержавейки, внутри которого размещены медные или алюминиевые теплообменники. Для подключения монтируемого обогревательного оборудования применяются трубки гофрированного типа, изготовленные из антикоррозийных материалов. Одним из главных отличий является отсутствие зазора между контуром и пластинками.
Перед установкой отопительного прибора изготавливается желоб, длина которого равна длине обогревателя. Помещенный в желоб прибор подключают к коммуникационным системам. Размеры обогревательных радиаторов бывают разными, начиная от 90 см и заканчивая системами, достигающими в длину 3 м. Различные размеры позволяют потребителю выбрать отопительный прибор нужного размера, способного обеспечить подогрев помещения и не занимать в нем много места.
Основные модули такого радиатора:
- ребристый нагреватель (водяная система);
- канал;
- внешняя декоративная панель.
Внутрипольная конструкция дает возможность встроить радиатор в стяжку пола, а затем аккуратно заделать в зависимости от уровня напольного покрытия. Это принципиальное отличие от напольных моделей радиаторов. При этом холодный и нагретый воздух свободно преодолевает радиаторную решетку, тем самым повышая результативность нагрева и по максимуму используя всю площадь устройства.

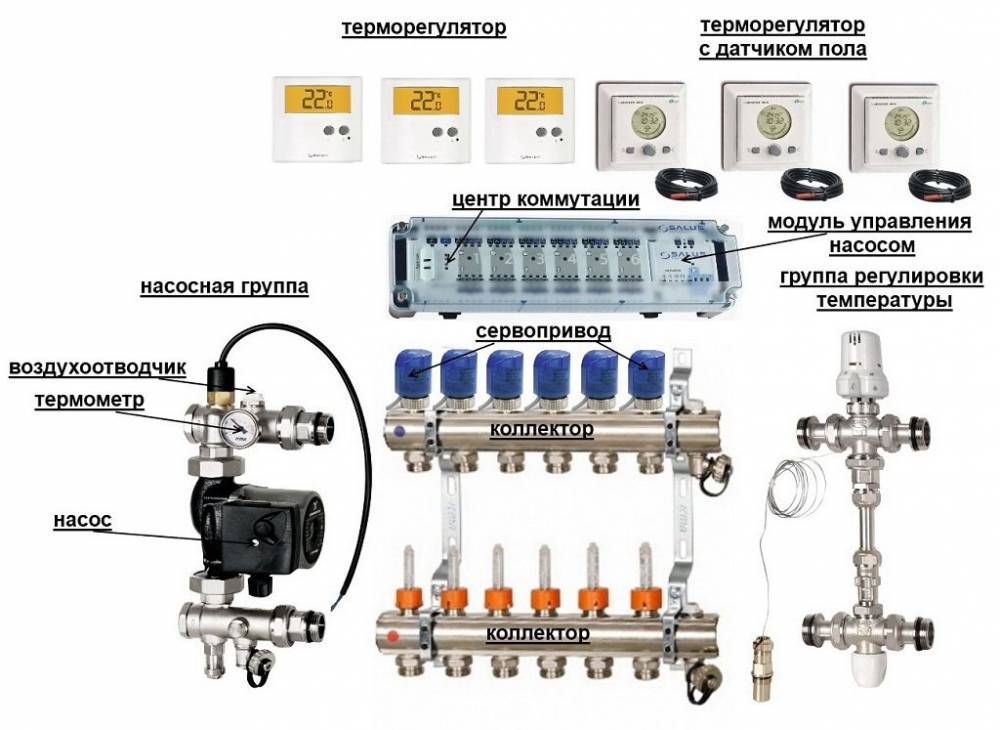

Схема узла смешения теплого пола
Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.
Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 65С до 90С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 90С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.
Температура теплоносителя в контуре должна находиться в диапазоне 40 – 50С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 33С. Это значение наиболее комфортно для человека и теплового режима.
Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:
- Ручные;
- С термоголовкой;
- С сервоприводом и выносным датчиком накладного или погружного типа.
Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.
Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.
По гидравлическому направлению смесители разделяют на 2 вида:
Особенности эксплуатации напольного отопления
Перед каждым отопительным сезоном необходимо проверять целостность компонентов системы. Практически во всех отзывах об отоплении в полу указывается на большое количество пыли и грязи в нишах. Их следует периодически убирать.
В процессе эксплуатации могут измениться параметры терморегулятора. Так как он будет скрыт за декоративной решеткой – необходимо проверять его состояние. В противном случае увеличится вероятность некорректной работы системы. Кроме этого контролируется целостность подключения водяного теплого пола к системе отопления. В подобных схемах сложно контролировать появление протечек.
В моделях с вентилятором заранее укладывают линию электропередач. Для улучшения комфорта рекомендуется сделать выносной выключатель. Также часто встречается засорение ротора вентилятора. Его чистку необходимо делать перед каждым отопительным сезоном.
В видеоматериале показа пример монтажа канального конвектора в квартире:
https://youtube.com/watch?v=AIEgi_eDjUM
Сравнительная таблица
Внутрипольный конвектор – это в первую очередь отопительный прибор и нет никаких сомнений, что самым важным аспектом при выборе конвекторов является его тепломощность.
Специально для вашего удобства мы сделали сравнительную таблицу по теплощности внутрипольных конвекторов разных торговых марок.
Естественная конвекция
| Производитель | Модель | Ширина | Глубина | Длина | Теплоотдача(70С) | Стоимость | Решетка |
| Varmann | N 230.90.1000 | 230 | 90 | 1000 | 208 Вт | 16 134 руб. | + |
| Itermic | ITT 250.90.1000 | 250 | 90 | 1000 | 202 Вт | 9 260 руб. | – |
| Техно | КВЗ 250.85.1000 | 250 | 85 | 1000 | 232 Вт | 6 596 руб. | – |
| Polvax | KE 230.78.1000 | 230 | 78 | 1000 | 241 Вт | 12 150 руб. | – |
| Carrera | С230.90.1000 | 230 | 90 | 1000 | 253 Вт | 13 500 руб. | – |
| Klima | ТК 200.70.1000 | 200 | 70 | 1000 | 175 Вт | 17 775 руб. | – |
| Verano | VK15 230.90.1000 | 230 | 90 | 1000 | 188 Вт | 18 375 руб. | – |
| Minib | Coil P-80/243.1000 | 243 | 80 | 1000 | 183 Вт | 22 500 руб. | – |
| Kermi | KRN 91 210.1000 | 210 | 91 | 1000 | 205 Вт | 20 150 руб. | – |
| Eva | KTT 80/258.1000 | 258 | 88 | 1000 | 167 Вт | 17 152 руб. | + |
| Mohlenhoff | WSK 260.90.1000 | 260 | 90 | 1000 | 167 Вт | 26 400 руб. | – |
| Jaga | Jaga Mini Canal | 260 | 90 | 1100 | 237 Вт | 21 700 руб. | + |
Принудительная конвекция
| Производитель | Модель | Ширина | Глубина | Длина | Теплоотдача(70С) | Стоимость | Решетка |
| Varmann | Q 230.90.1000 | 230 | 75 | 1000 | 963 Вт | 28 470 руб. | + |
| Itermic | ITTB 250.90.1000 | 250 | 90 | 1000 | 504 Вт | 14 370 руб. | – |
| Техно | КВЗВ 250.85.1000 | 250 | 85 | 1000 | 536 Вт | 11 248 руб. | – |
| Polvax | KEV 230.78.1000 | 230 | 78 | 1000 | 907 Вт | 20 700 руб. | – |
| Carrera | СV 300.90.1000 | 300 | 90 | 1000 | 904 Вт | 19 500 руб. | – |
| Klima | ТКV 200.80.1000 | 200 | 80 | 1000 | 525 Вт | 37 800 руб. | – |
| Verano | VKN5 280.75.1150 | 280 | 75 | 1150 | 2262 Вт | 52 560 руб. | – |
| Minib | Coil TO85/243.1000 | 243 | 80 | 1000 | 936 Вт | 64 275 руб. | – |
| Kermi | KRN 81 210.1250 | 210 | 110 | 1250 | 1871 Вт | 47 628 руб. | – |
| Eva | KB 80/258.1000 | 258 | 88 | 1000 | 1124 Вт | 34 094 руб. | + |
| Mohlenhoff | QSK 260.110.1250 | 260 | 110 | 1250 | 1946 Вт | 49 708 руб. | – |
| Jaga | Jaga Clima Canal | 180 | 85 | 1080 | 2075 Вт | 80 478 руб. | + |
Двухтрубная магистральная разводка
Такая горизонтальная разводка отопления в многоквартирном доме, как понятно из названия, включает в себя две основных магистрали, по одной из которых теплоноситель двигается вперед, а по второй – возвращается к генератору тепла. Теплоотдача осуществляется за счет радиаторов, которые устанавливаются под окнами или возле стен, выходящих на северную сторону, потому что от них исходят самые заметные потоки холода.
Двухтрубная система обязательно комплектуется запорной арматурой. Данные элементы позволяют при необходимости отключать отдельные детали системы без остановки всего отопительного контура. Кроме того, нужны компенсаторы, которые нивелируют негативное воздействие давления. Правильно собранная система может нормально выдерживать максимальное давление и гидроудары, и не замерзнет даже при отрицательной температуре.
Из достоинств такой системы можно отметить:
- Отсутствие разницы температуры на входе и выходе;
- Возможность применения в зданиях любой конфигурации;
- Возможность отключения отдельного участка контура без полной остановки системы.
Виды внутрипольных конвекторов
Есть два типа встраиваемых конвекторов — электрические и водяные. Электрические независимы от системы отопления, но если нет электричества, они не работают. Установка электроконвекторов, встраиваемых в пол проще. Если есть ниша под корпус, подвели питание, вставили, залили раствором, после высыхания раствора можно пользоваться.
С вентилятором намного больше теплоотдача
Водяные встраиваемые в пол конвекторы подключаются к системе отопления. Трубы отопления при этом укладывают в пол. Более эффективна лучевая разводка — это когда к каждому радиатору идет пара труб — подача и обратка. При таком способе где-то в квартире или в частном доме устанавливается водяной коллектор, к нему подключаются трубы от радиаторов. При такой схеме на каждый из приборов подается теплоноситель одинаковой температуры. Надежность такой схемы выше — если что-то случится, не работает только один прибор. Минус — большие расходы на стадии монтажа — труб нужно больше.
Несмотря на сложности установки и подключения, чаще отопление в полу делают водяными конвекторами. Все-таки затраты на отопление меньше. Один раз при монтаже вложиться, затем просто наслаждаться теплом. Вот примерная логика такого выбора.
Установка напольных отопительных конвекторов
Корректному монтажу канальных конвекторов предшествует подготовительная работа с полом. Необходимо сделать нишу, куда будут установлены приборы отопления. Лучше всего это выполнять еще на этапе ремонта.
Встраиваемый конвектор
Размеры ниши должны быть больше габаритов отопительного устройства на 5-10 см. Это необходимо для нормального подключения радиатора теплоснабжения после его установки в пол. Дополнительно монтируется слой теплоизоляции. Для защиты декоративной поверхности рекомендуется сформировать нишу методом бетонной заливки.
На этом этапе следует установить трубы, чтобы в дальнейшем выполнить подключение к радиатору. Их монтаж выполняется в пол, учитывается возможное температурное расширение. Для протяженных участков магистрали необходима установка компенсационных тепловых петель.
Дальнейшие этапы монтажа заключаются в следующем.
Монтаж теплоотражающего материала. Это поможет улучшить конвекцию и уменьшит тепловые потери.
Установка поддона конвектора теплоснабжения в пол. Если таковой отсутствует – обустраивается подложка из термостойкого материала. Радиатор не должен висеть.
Подключение патрубков к системе отопления
Важно правильно подобрать переходные муфты, чтобы обеспечить надежное и долговечное соединение.
Монтаж декоративной решетки.
После окончательной укладки отопления в пол делается пробный запуск системы. Предварительно необходимо выполнить ее опрессовку. Повышать температуру теплоносителя следует постепенно. Это же касается и давления. На этом этапе контролируется отсутствие протечек в водяном теплоснабжении пола своими руками, устанавливаются режимы работы терморегуляторов.
Двухтрубная коллекторная параллельная система отопления
Данная схема горизонтальной разводки имеет замкнутую конструкцию, состоящую из нескольких веток, каждая из которых подводится к собственным приборам. Как правило, для такой разводки используются полимерные или полиэтиленовые трубы – их прочностных и эксплуатационных характеристик вполне достаточно для нормальной работы системы, да и обходятся они дешево.
В такой системе подключение идет напрямую к коллектору, за счет чего обеспечивается равномерное распределение тепловой энергии по всей отапливаемой площади. Контуры подачи и обратки при такой схеме работают независимо друг от друга. Теплоноситель проходит через радиаторы и направляется обратно для последующего цикла нагрева. В результате получается замкнутая система, работа которой регулируется в автоматическом режиме.
Горизонтальная разводка параллельного типа вполне подходит для обустройства любых проектов, поскольку конструкция включает в себя несколько простых элементов, легко поддающихся настройке
Что немаловажно, при использовании такой схемы радиаторы не нужно комплектовать клапанами для отвода воздуха
В системе обязательно должен быть хороший циркуляционный насос – работа отопления в рассматриваемом варианте горизонтальной разводки возможна только при наличии насоса. Распределительный щиток, в котором находится все оборудование, обычно помещается в коридорах или санузлах, а для многоэтажных домов вполне проходит вариант с размещением щитка в подвале.
Перечень достоинств такой разводки выглядит следующим образом:
- Небольшая стоимость обустройства;
- Возможность скрытой прокладки;
- Возможность объединения нескольких отдельных элементов в одну систему;
- Возможность полноценного отопления крупных площадей;
- Отсутствие гидроударов.
Недостатки тоже имеются, и среди них больше всего выделяется:
- Сложность монтажа;
- Необходимость использования труб одинакового диаметра.
Рекомендации по эксплуатации
Важно помнить, что ТП являются инерционной системой отопления. Поэтому ощутимые изменения температуры воздуха помещения происходят спустя несколько часов после регулировки. Рекомендации:
Рекомендации:
- Нагрев поверхности пола жилых помещений должен поддерживаться в пределах 25–30 ºС. В прихожей, ванной комнате, вдоль наружных стен температуру можно повысить до 35 градусов.
- Для уменьшения усадки бетонной стяжки в раствор добавляют стекловолокно, а также другие наполнители. Дозировка указывается на упаковке.
- Необходимо своевременно доливать жидкость, а также периодически контролировать температуру нагрева. В дополнительном обслуживании водяной ТП практически не нуждается.
Цены на системы теплого пола
теплый пол
Как сделать теплый пол от центрального отопления в квартире: легальные способы
Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.
Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.
