Системы охлаждения с медным радиатором. Обзор медных радиаторов отопления

Конструкция приборов

Алюминиевые панели отопления состоят из секций, которые изготавливаются из сплавов металла с примесями кремниевых добавок. Такой состав делает прибор намного прочнее к механическим повреждениям и воздействию горячих температур. Металлический сплав не подвержен коррозийным разрушениям. Часто для усиления защиты внутренней поверхности от воздействия отопительной жидкости используется тончайшее полимерное покрытие примерно в 50 мкм.

Радиаторные панели выпускаются обычно в стандартном белом цвете. При желании их можно перекрасить эмалью, выдерживающей воздействие высоких температур. Часто на приборы наносят оригинальное фотоизображение.

Достоинства алюминиевых приборов отопления

Растущая популярность приборов обусловлена рядом преимуществ их использования в устройстве системы отопления:

компактны, занимают мало места;
высокая теплоотдача;
легкий вес (не затрудняет транспортировку, установку и подключение приборов);
быстрый нагрев теплоносителем оборудования;
конвекционный способ обогрева препятствует накоплению пылевых отложений между секциями;
выгодное соотношение цены и качества;
привлекательный внешний вид;
возможность подобрать на заказ радиатор любого дизайна;
секции покрываются порошковым напылением, которое предотвращает появление коррозии.

Недостатки

Данные приборы, несмотря на все их положительные эксплуатационные качества, имеют свои недостатки. Некачественный теплоноситель и гидроудары, возникающие в результате повышения давления внутри системы отопления, могут привести к поломке и прорыву радиатора. Также низкое качество жидкости вызывает коррозию металла.

Часто оборудование соединяют с трубами из металлов, являющихся антагонистами алюминию, — медь и сталь. Их взаимодействие провоцирует образование ржавчины. Чтобы этого избежать, специалисты рекомендуют при установке в помещении алюминиевых радиаторов использовать проходные пробки из хромированных и никелированных металлов.

Какой радиатор отопителя лучше: медный или алюминиевый?

Как видно, медные и алюминиевые радиаторы во многом между собой схожи. Это легкие и приборы с отличным дизайном и повышенной теплоотдачей. Последнее качество позволяет пользователю уменьшить объем отопительного контура и применять температурный режим 80/60 (подача/обратка) вместо 90/70 без увеличения площади радиаторов.

Обе разновидности радиаторов в силу низкой теплоемкости имеют малую тепловую инерционность, что позволяет котлу оставаться в оптимальном режиме при потеплениях на улице.

Алюминиевые батареи в интерьере

При этом и медь, и алюминий являются мягкими металлами, а потому плохо переносят наличие в теплоносителе твердых механических примесей, оказывающих абразивное воздействие.

Вместе с тем нельзя не заметить, что алюминиевые радиаторы во многом уступают медным. Выше мы уже говорили, что им противопоказаны высокие температуры. К этому можно добавить способность к самозавоздушиванию: специфические химические процессы приводят к образованию воздушных пробок, которые периодически приходится стравливать.

Сборные алюминиевые радиаторы плохо переносят гидроудары, возникающие в системах отопления при резкой смене погоды.

К тому же при частых изменениях температурного режима алюминий, контактирующий со сталью, страдает из-за значительной разницы в коэффициентах температурного расширения этих материалов. По этой причине их лучше применять в регионах со стабильно холодной зимой.

Мощный медный радиатор

Ну и последнее – коррозия. В обычных для нас условиях теплоснабжения алюминий недолговечен – ему требуется теплоноситель с рН = 7 или 8.

Таким образом, медные радиаторы можно считать менее капризными.

Критерии выбора и основные технические характеристики

Как правильно подобрать радиатор? Прежде всего, нужно обратить внимание на размеры. Предварительно измерьте расстояние под подоконником. Именно здесь обычно устанавливают отопительные приборы

Именно здесь обычно устанавливают отопительные приборы.

Оптимальный размер такого зазора – 10 см. От вертикальной поверхности стены нужно отступить минимум на 3 см.

Второй важный критерий выбора – давление в вашей системе. Алюминиевые батареи, в отличие от чугунных, могут не выдержать резкого повышения давления, а это, зачастую, происходит в больших системах многоквартирных домов. При проверке системы коммунальные службы могут повысить давление до 25-30 атмосфер. Это предельная возможность для алюминиевых конструкций.

Впрочем, если у вас частный дом – то такая проблема не должна вас волновать, потому что в подобной системе таких перепадов давления практически не бывает. Котлы отопления не рассчитаны на давление больше 5 атмосфер

Вот и получается, что для многоквартирного дома выбор алюминиевых конструкций довольно рискован, а для частного — вполне выгоден.

Третий критерий выбора – тепловые характеристики прибора. У алюминиевых батарей очень высокая теплоотдача каждой секции, так что при выборе нужно правильно рассчитать количество секций.

В целом технические показатели алюминиевых радиаторов таковы:

рабочее давление от 6 до 16 атмосфер;
мощность теплоотдачи 80-200 Вт;
ёмкость одной секции 250-450 мл;
максимальная температура теплоносителя – 110ºС;
гарантийный срок службы – до 25 лет.

Как подключаются алюминиевые модели

Для подключения отопительных батарей из алюминия требуются следующие компоненты:

Кран Маевского с требуемым присоединительным размером;
Прокладки для уплотнения соединений секций;
Кронштейны для монтажа радиатора;
Правые и левые проходные гайки с диаметром, соответствующим диаметру патрубков прибора;
Заглушка с диаметром, который соответствует диаметру внутренней проходной гайки.

Перед монтажом производят сборку секций прибора, если он является секционным, выбирают место для установки, наносят разметку. Чаще всего в помещениях их крепят под окном либо на стене. Число крепежных элементов выбирают в зависимости от количества секций и массы радиатора.

Схемы подключения

Чаще используют один из трех вариантов подключения радиаторов: нижнее, диагональное или боковое.

Нижний тип подключения предполагает подачу и отвод теплоносителя снизу радиатора. Потери тепловой энергии составляют 15%. Благодаря возможности сокрытия труб системы, данный способ подключения выгоден с точки зрения дизайна.

Диагональный тип является наиболее распространенным, поскольку теплопотери составляют всего 2%. Способ применим для двухтрубных систем и приборов с большим числом секций. Патрубок, подающий теплоноситель, подключается к подводному патрубку радиатора, расположенному сверху, отвод теплоносителя производится с противоположной стороны снизу.

Боковой тип отличатся от диагонального размещение отводящего и подводящего патрубков с одной стороны радиатора. Не подходит для устройств, содержащих большое число секций.

Сравнительный обзор популярных моделей

Выбор медных батарей, как уже отмечалось выше, огромен. Но при выборе той или иной модели ориентируйтесь не только на стоимости, но и на эксплуатационных характеристиках устройства. Так, в зависимости от индивидуальных параметров отапливаемого помещения можно подбирать приборы, которые рассчитаны на 10-22 м2 площади. При этом теплоотдача одного прибора колеблется в пределах от 1 до 3 киловатт. Не забывайте при этом и о большом весе радиатора – некоторые модели могут весить до 13 килограммов.

В приведенной ниже таблице рассмотрены самые популярные модели. Ознакомьтесь с их характеристиками, чтобы сделать правильный выбор.

СР-800-1000 Мощность – 2,4 киловатта Выс/Дл/Толщ – 80х100х100 см Цена – 75000 рублей

СА-550-1000 Мощность – 1,7 киловатта Выс/Дл/Толщ – 55х100х10 см Цена – 51400 рублей

Classic Style 2195 Вт Мощность – 2,195 киловатта Выс/Дл/Толщ – 42х83х11 см Цена – 34850 рублей

Classic Style pomni 1517 РК Мощность 1,517 киловатта Выс/Дл/Толщ – 83х11х42 см Цена 20950 рублей

«Термия 20/40 РБ» Мощность – 0,24 киловатта Выс/Дл/Толщ – 21х40х12,5 см Цена – 2500 рублей

Copperi Art V Мощность – 0,98 киловатта Выс/Дл/Толщ – 180х75х10 см Цена – 107400 рублей

Алюминиевые или медно-алюминиевые батареи?

Конечно, данные виды радиаторов обладают несомненными преимуществами по сравнению с другими видами систем отопления. В России холодные зимы, и каждому хозяину хочется максимально утеплить свой дом, сэкономив при этом на отоплении.

Критерии выбора алюминия

Алюминиевые радиаторы служат идеальным решением вопроса отопления небольшого помещения. Статистика показывает, что спрос на батареи из этого металла максимально высок. Низкая себестоимость, легкость конструкции, простота монтажа являются главными факторами при выборе радиаторов выполненных из алюминия.

Алюминиевые батареи подходят для установки в помещении любого назначения. Для них не страшны перепады температур и высокие градусы теплоносителя. Алюминий обладает высокой теплопроводностью и конвекцией.

Форма прибора разработана с целью равномерного прогрева воздуха. Внутренний объем данной системы незначителен, поэтому подойдет насос небольшой мощности. Несмотря на это, обладает значительной отдачей тепловой энергии.

На рынках можно встретить огромное разнообразие красок алюминиевых радиаторов. Что также является плюсом данного выбора.

Покупателя может смутить лишь то, что алюминиевые конструкции чувствительны к pH среде. При высоком показателе, система не прослужит долго. Не терпит присутствие примесей в жидкости. Чтобы избежать коррозии, следует контролировать состав теплоносителя. Если же такой возможности нет, то лучше отказаться от алюминиевых радиаторов.

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Особенности эксплуатации приборов

Если вы планируете использовать медные радиаторы отопления в своей отопительной системе, то должны в обязательном порядке соблюдать определенные требования и правила, касающиеся не только установки, но и процесса эксплуатации. К примеру, фирмы-изготовители не советуют устанавливать сразу несколько медных и стальных приборов одновременно по ходу движения рабочей жидкости, так как это может привести к определенной электрохимической реакции, способной разрушить всю систему.

Обратите внимание! Если не удается отказаться от такого комбинированного варианта, то обязательно используйте для соединения латунные фитинги. Сегодня такие продаются практически в любом специализированном магазине, ассортимент огромен, а стоимость вполне доступная

Также нежелательно устанавливать медные приборы в тех магистралях, в которых могут содержаться маленькие абразивные частички – последние со временем будут «подтачивать» материал и рано или поздно приведет к износу радиаторов.

Наконец, не устанавливайте такие батареи, если рабочая жидкость очень жесткая или характеризуется повышенной кислотностью. Хотя некоторые из подобных трудностей можно решить, если установить дополнительно специальные фильтры.

Видео – Установка медной батареи

Достоинства и минусы радиаторов из меди

Медные радиаторы являются одними из лучшими отопительными приборами за счет следующих преимуществ:

Высокий коэффициент теплоотдачи и КПД. По последнему показателю данные устройства превосходят чугунные аналоги почти в 5 раз.
Хорошие механические свойства материала обуславливают прочность радиаторов из меди.
Высокая термостойкость. Возможность использования в системах с высокой температурой рабочей среды (до 150 градусов по Цельсию).
Неподверженность воздействию микроорганизмов благодаря антисептическим свойствам меди.
Отсутствие химического взаимодействия с практически любыми типами теплоносителей (например, допустимо использование антифриза).
Длительный срок эксплуатации.

Недостатки медных приборов:

Высокая стоимость относительно цен на радиаторы других видов.
Недопустимо сочетание с трубами, изготовленными из прочих металлов.
Сокращение срока эксплуатации при наличии абразивных примесей в рабочем веществе.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Общие требования к подключению

Перед монтажом устройства его необходимо правильно собрать. Подробные инструкции обычно прилагаются поставщиком к самому оборудованию.

Сборка радиатора

Порядок действий по сборке прибора следующий:

вкрутить заглушки и пробки в радиаторе;
присоединить запорную арматуру;
прикрепить регуляторы температуры;
осмотреть ниппели на надежность;
присоединить воздушные клапаны головками вверх.

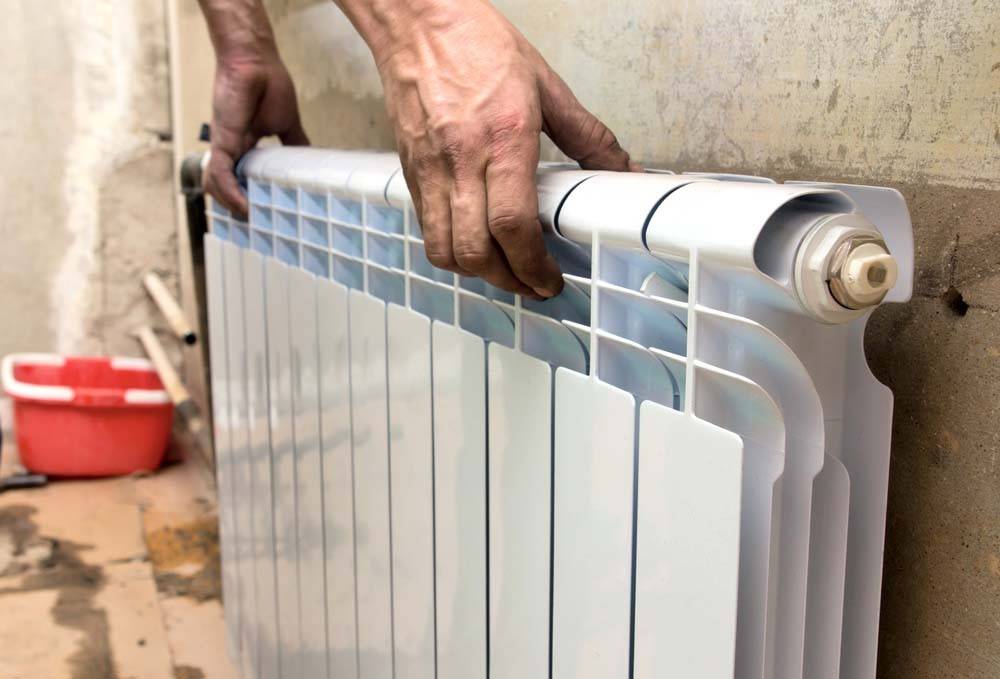

Установка прибора

Монтаж алюминиевых радиаторов можно выполнить самостоятельно. Для правильной установки необходимо четко соблюдать все требования и правила. Перед началом работ следует провести расчеты. Прибор должен располагаться на расстоянии от подоконника не менее 10 см, от пола не менее 12 см и от стены не менее 3 см. Затем необходимо прикрепить кронштейны с помощью дюбелей. Отверстия замазываются цементной смесью. Радиатор крепится к стене.

После установки алюминиевого прибора на кронштейны можно приступать к подключению. Для этого понадобится трубный ключ. Перед этим убедитесь, что система отопления отключена. Затяните секции на ФУМ-ленту. Далее к трубам крепится радиатор при помощи сгонов.

После всех проведенных работ по подключению проводится опрессовка устройства. Каждый элемент должен заполняться теплоносителем постепенно, для того чтобы избежать удара давлением внутри радиатора. Упаковочная пленка снимается после завершения подключения. Она защищает прибор от механических повреждений.

Алюминиевые радиаторы следует проверять два раза в год. Рекомендуется также периодически спускать полностью воду на две недели.

Полубиметаллическая конструкция

Существуют так называемые полубиметаллические радиаторы отопления. От полноценных они отличаются тем, что их сердечник выполнен на основе не одного, а двух металлов одновременно.

Для вертикальных каналов в таком устройстве используют сталь, а горизонтальные каналы состоят из алюминия, что повышает их теплоотдачу.

Недостатки приборов

Но есть в такой комбинации и минус: вода, используемая в центральной отопительной системе квартиры, содержит большое количество щелочей и может стать причиной появления коррозии на алюминиевых деталях.

К тому же вследствие высоких температур, металлы изменяют свои линейные параметры и расширяются неравномерно, поэтому детали сердечника могут сместиться, перекрыв выход коллектора. Такая неполадка приведет к нарушению в работе радиатора, который не сможет корректно функционировать.

В каких помещениях устанавливаются

Чаще всего специалисты рекомендуют устанавливать полноценные биметаллические радиаторы в квартиры многоэтажных домов, так как их система обогрева нередко грешит скачками давления и некачественным теплоносителем. Оба этих негативных фактора быстро разрушат двухкомпонентный сердечник полубиметаллической батареи.

В частных домах система работает стабильно и у владельцев жилья есть возможность контролировать качество теплоносителя, поэтому можно немного сэкономить и приобрести полубиметаллические изделия.

Радиатор из медных трубок своими руками

В общем после ремонта образовалась лишняя напольная точка подключения батареи. Обычные радиаторы не становились по планировке мебели. Пришла идея сделать декоративную батарею аля «решетка гриль» из медной трубки. Трубка нашлась быстро. Жесткая качественная медь 15Х1мм, Германия. Фиттинги и расходники помогали подбирать ребята из Ромстала на м. Левобережная. Кстати очень терпеливые профессионалы — за это им огромное спасибо.История такая: 1. Делался габаритомакет по нише. 2. Нарезались и выпиливались соединители в тройники. 3. Везде все фаски срезов внутри-снаружи обработаны. 4. Сборка конструкции и жесткая фиксация в дереве. 5. Пайка. 6. Проверка давлением 7. Черновая обработка.8. Пилотный монтаж.

30.06.2014, 23:20

9. Продолжение черновой зачистки. 10. Пескоструй. 11. Лакировка. 12. Штатный монтаж.

13. Любование кучей потраченного времени и сил.

ЗЫ. Осталось еще метров 20 трубы. Нарезаны по 2м. Есть газовая горелка, фен с насадками, хорошая дорогая экологичная паста-флюс с припоем и такой же припой. Помогу сделать «эксклюзивный» красивый наружный медный водопровод.

Несмотря на то, что цена современной отопительной батареи не так уж и велика, можно обойтись без покупки таких приборов, ведь с их сборкой можно справиться самостоятельно.

В этой статье мы расскажем о том, как и с применением каких материалов могут быть изготовлены самодельные батареи, которые по степени энергоэффективности практически не будут уступать заводским аналогам.

Регистр отопления — основа самодельных конструкций

Самодельные радиаторы отопления из труб — это наиболее распространённая разновидность отопительных приборов, изготовленных своими руками. И это неудивительно, так как спаять герметичную систему из трубы на порядок проще, чем изготовить отопительный прибор по заводским технологиям.

Изделия, собранные на основе единичной трубы или комбинации труб, называются регистром. Регистр представляет собой герметичную систему, по которой циркулирует тот или иной теплоноситель. Энергоэффективность регистра определяется диаметром и конфигурацией труб, а также материалом, из которого они изготовлены.

Практика сборки радиаторов своими руками показывает, что наиболее целесообразным решением является применение гладкостенных стальных труб с внутренним диаметром поперечного сечения 32 – 200 мм. Для того чтобы добиться максимальной площади теплообменной поверхности при сохранении компактных типоразмеров, устройству придаётся форма змеевика или же регистр изготавливается секционным.

Совет: Для того чтобы изготовить регистр вовсе необязательно отправляться на металлобазу для приобретения новых труб. Ведь для выполнения запланированных работ можно использовать старые трубы, не имеющие видимых дефектов, вызванных механическими деформациями или коррозией.

Общие правила установки радиаторов

К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.

При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.

Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.

Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:

Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.

Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.

Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
Размещение в открытой нише — до 7%.
Частично закрывая решеткой — до 15%.
Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.

Верхняя плоскость батареи должна находиться в горизонтальном положении.

Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.

Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».

Прокладка труб, соединяющих радиатор с системой производится после установки секций.

Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

Мужчина получает горячую воду из термосифона и дровяной печи

Холодный зимний сезон повышает спрос на горячую воду. Вместо того, чтобы в вашем доме устанавливать дорогой водонагреватель, более экономичным способом является использование дровяной печи для нагрева вашей воды. Таким образом, вам не придется брать огромные счета за электричество только для того, чтобы ваша вода нагрелась.

В этом видео DY вы узнаете простой, безопасный и эффективный способ использования печи для нагрева воды в вашем доме. Этот метод использует законы конвекции в термосифоне, поэтому все, что вам нужно сделать, – это повторить идею, заявленную в статье.

Вода с подогревом может быть дорогостоящей, особенно если вы делаете это, используя купленный обогреватель. Если хотите сократить расходы на отопление, можно использовать печь на дровах. Видео ниже покажет вам, как это сделать. Большое спасибо ведущему YouTube «convectioncoil.com».

История такая: 1. Делался габаритомакет по нише. 2. Нарезались и выпиливались соединители в тройники. 3. Везде все фаски срезов внутри-снаружи обработаны. 4. Сборка конструкции и жесткая фиксация в дереве. 5. Пайка. 6. Проверка давлением 7. Черновая обработка. 8. Пилотный монтаж.

9. Продолжение черновой зачистки. 10. Пескоструй. 11. Лакировка. 12. Штатный монтаж. 13. Любование кучей потраченного времени и сил.

Эта статья посвящена самодельным отопительным приборам. Порой они не блещут красотой; однако возможность своими руками с минимальными затратами обеспечить теплом гараж или мастерскую наверняка привлекает многих из наших читателей. Мы познакомимся с несколькими конструкциями различной сложности, выполненными из вторсырья, старых труб и прочих предельно доступных материалов.

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления. Существует несколько схем подключения алюминиевых приборов:

диагональное;
боковое;
нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций. Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне

Важно не перепутать трубы и не поменять их местами

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Пошаговая инструкция по установке чугунных батарей в квартире

Стандартный чугунный радиатор имеет 10 секций. Перед монтажом в отверстия нужно вкрутить гайки с подмоткой. Часто острые края гайки повреждают уплотнительный материал. Избежать этого помогает стачивание кромки с помощью рашпиля.

Намотать на резьбу гайки подмотку в направлении, обратном резьбе.

Наматывать нужно туго, чтобы материал не сполз во время накручивания гайки. Смазать подмотку силиконовым герметиком.

Закрутит гайку разводным ключом.

Проделать ту же операцию с другой гайкой. Подготовить подобной образом краны — намотать льняную нить и смазать герметиком.

Вкрутить кран в установленную ранее гайку.

Докрутить с помощью большой отвертки или самодельного ключа.

Чтобы к крану можно было подключить полипропиленовую трубу, из которой выполнена подводка, обмотать нитью и смазать силиконом соединительную муфту. Скрутить муфту и кран. Собрать узлы на подаче и обратке.

Для отвода воздуха установит кран Маевского.Повесить чугунный радиатор на крюки, закрепленные в стене. Теперь он готов к подключению.

Медно-алюминиевые радиаторы отопления: видео-инструкция по выбору своими руками, цена, фото
