Термопара для котла: устройство и принцип работы

Термопара активно применяется в газовых котлах и котельных установках. Ее основным назначением является измерение температуры в камере сгорания и автоматическое перекрытие подачи газа в случае исчезновения пламени. Такие случаи возникают от внезапных порывов ветра или других схожих факторов.

Поскольку для зоны открытого огня в нагревательных устройствах характерны высокие температуры, обычные измерительные приборы и устройства защиты не способны справиться со своей задачей и выдержать предельные термические нагрузки.

Для чего нужна

Термопара применяется для преобразования термической энергии в электрический ток для электромагнитных катушек в газовых котлах и служит основным элементом защиты газ-контроля.

Она изготавливается из нескольких видов металла, устойчивых к максимальным температурам внутри камеры сгорания. Термопара работает вместе с автоматическим отсекающим газовым клапаном, который перекрывает подачу газа в топливный тракт.

Основные компоненты и принцип её работы

Термоэлектрический преобразователь представляет собой элементарную конструкцию, состоящую из двух проводников, которые соприкасаются друг с другом в одной или нескольких точках.

Сами проводники состоят из разнородных металлов. Именно отличие в составах металла является основополагающим фактором работы термопары.

В основе принципа действия заложено физическое явление, имеющего название эффект Зеебека. Когда два элемента из различных металлов прочно соединяют между собой в одной точке, а место стыка помещают в открытый огонь, то на оставшихся холодных концах спаянного проводника появляется разница потенциалов. Если к этим концам подсоединить измерительный прибор в виде вольтметра, то произойдет замыкание цепи, а датчик покажет появившееся напряжение.

Напряжение от разницы потенциалов нагретых металлов будет незначительным, однако его будет вполне достаточно для проявления индукции в чувствительных катушках электромагнитных отсекающих клапанов. Как только на холодных концах проводников появляется напряжение, клапан автоматически срабатывает и открывает проход топлива к запальнику.

Из каких металлов состоят проводники термопары

Все термопары создаются из определенных сплавов благородных и неблагородных металлов, которые имеют постоянную повторяемую зависимость между разницей температурой и напряжением.

Каждая группа сплавов используются для конкретных диапазонов температур и применяется в установленных нагревательных приборах.

На рынках котельного оборудования чаще всего применяются три основных типа термопар:

  1. Тип Е. Изготавливается из пластин хромеля и константа. Отличается высокой надежностью. Имеет заводскую маркировку ТХКн. Диапазон рабочей температуры составляет от 0 до +600°С.
  2. Тип J. Аналог предыдущей термопары, но вместо хромеля здесь применяется железо. Устройство практически не уступает по функциям типу Е, однако цена значительно меньше. Маркировка – ТЖК. Диапазон температур варьируется в пределах от -100 до +1200°С.
  3. Тип К. Наиболее распространенный и повсеместно применяемый тип термопары. Маркировка – ТХА. В составе содержатся пластины из хромеля и алюминия. Рабочие температуры находятся в пределах от – 200 до +1350°С. Такие приборы довольно чувствительны к малейшим изменениям температур, но при этом сильно зависят от окружающей среды. К примеру углекислый газ способен существенно снизить срок эксплуатации устройства и вызвать преждевременный ремонт.

Проверка и замена

Как правило, термопара не подлежит восстановлению в случае преждевременного выхода из строя.

Если газовая установка перестает зажигаться, то это свидетельствует о неисправности клапана или самого терморегулятора.

Чтобы проверить его работоспособность, достаточно один конец соединить с измерительным датчиком (мультиметром), а второй конец нагреть вручную с помощью зажигалки или газовой горелки. Исправная термопара должна показывать напряжение в районе 50 мВ.

Если на самих проводниках имеются окисленные или загрязненные участки, а мультиметр показывает напряжение отличное от нормы – термопара вышла из строя. В таких случаях рекомендуется просто поменять термоэлемент и установить вместо него новый. Средняя цена на устройство по территории России составляет от 500 до 1800 рублей в зависимости от марки и типа.

Неисправность устройств котлов

Что касается газовых котлов, то среди всех деталей оборудования именно термопара чаще всего выходит из строя. Неисправность можно обнаружить так же, как в случае с плитой. Признак выглядит так: нажимается кнопка подачи газа, поджигается запальник и держится 30 секунд (как полагается по инструкции) и отпускается. При этом горелка сразу же гаснет, что должно насторожить.

Это может говорить о том, что термопара неисправна и требует замены, поскольку неремонтопригодна. Или же между устройством и электромагнитным клапаном плохой контакт.

В этом случае можно самостоятельно выполнить несложную диагностику, а и полностью устранить проблему, без привлечения специалиста. При этом необязательно в точности знать, какой у термопары принцип действия. Вот что потребуется сделать:

  • Откручивается прижимная гайка, что удерживает термопару на электромагнитном клапане, после чего устройство извлекается.
  • Внимательно осмотреть разъем – есть ли окислы или загрязнения? В случае чего, пройтись мелкой шкуркой.
  • Проверить работоспособность при помощи мультиметра. Для этого один конец устройства соединяется с прибором, а другой нужно нагреть. Можно воспользоваться ручной газовой горелкой или чем-нибудь еще (свечка). У исправной термопары напряжение должно быть до 50 мВ.
  • Если диагностика прошла успешно, остается установить термопару на свое место и еще раз запустить котел.

Любой, кто осведомлен, что такое термопара, может прийти к правильному выводу – все дело в самом электромагнитном клапане. Однако и он может быть исправен. Тогда нужно прочистить место соединения проводников, после чего найти удачное положение прижимной гайки, при котором обеспечивается хороший контакт.

Материалы проводников

Принцип действия термопары основан на возникновении разности потенциалов в проводниках. Поэтому к подбору материалов электродов необходимо подходить очень ответственно. Различие в химических и физических свойствах металлов является основным фактором работы термопары, устройство и принцип действия которой основаны на возникновении ЭДС самоиндукции (разности потенциалов) в цепи.

Технически чистые металлы для применения в качестве термопары не подходят (за исключением АРМКО-железа). Обычно используются различные сплавы цветных и благородных металлов. Такие материалы имеют стабильные физико-химические характеристики, благодаря чему показания температуры всегда будут точными и объективными. Стабильность и точность – ключевые качества при организации эксперимента и производственного процесса.

В настоящее время наиболее распространены термопары следующих видов: E, J, K.

Схема подключения термопары

  • Подключение потенциометра или гальванометра непосредственно к проводникам.
  • Подключение с помощью компенсационных проводов;
  • Подключение обычными медными проводами к термопаре, имеющей унифицированный выход.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

  • функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
  • если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Основные типы термопар для газового котла

При изготовлении термоэлектрических преобразователей применяют сплавы благородных и неблагородных металлов. Для конкретных диапазонов рабочих температур используют определенные группы сплавов.

В зависимости от металлических пар, применяемых при изготовлении, приборы делятся на несколько типов.

Для работы котельного оборудования на газовом топливе чаще всего используют следующие типы устройств:

  • термопара типа E. Заводская маркировка ТХКн, представляет собой пластины из хромеля и константана. Прибор предназначен для температурного диапазона от 0°C и до +600°C;
  • тип J. Предусматривает композицию из железа и константана, маркировка ТЖК. Используется для рабочих температур в пределах от -100°C и до +1200°C;
  • тип Kс маркировкой ТХА, изготавливается на основе пластин из хромеля и алюмеля. Температурный диапазон применения термопары типа Kзначительный – от -200°C и до +1350°C;
  • тип Lс маркировкой ТХК. Элементы конструкции представляют собой хромель и копель. Устройство предназначено для температур от -200°C и до +850°C.

Термопара для газового котла типа J

Следующие образцы продукции находят применение в сфере тяжелой промышленности:

  • тип Sс маркировкой ТПП10 представляет собой композицию платинородий-платина. Применяется в установках при температурном режиме до +1700°C;
  • тип Bс маркировкой ТПР состоит из композиции пластин платинородий-платинородий. Продукт предназначен для температурного диапазона от -100°C и до +1800°C.

Также изготавливаются и другие варианты аналогичных приборов из сплавов благородных металлов, которые актуальны в тяжелой промышленности и литейном производстве.

Термопара в системе газового контроля

При эксплуатации газового оборудования требуется энергонезависимая автоматика, что способствует оперативному перекрытию подачи газа в случае, если внезапно погаснет пламя. В современных отопительных котлах с газовой горелкой предусмотрена система газ-контроль, которая включает в себя электромагнитный клапан и термопару. К составным элементам электроклапана относятся:

  • сердечник с обмоткой;
  • колпачок;
  • возвратная пружина;
  • якорь;
  • резинка, перекрывающая подачу газа.

При нажатии на кнопку подачи газа, шток заглубляется внутрь катушки и заряжается пружина. По регламенту клапан подачи следует удерживать около 30 секунд, чтобы термопара прогрелась, и на концах образовалось напряжение для удержания клапана внутри катушки. Термопара начинает остывать, если гаснет горелка. Что дальше происходит:

  • это сопровождается уменьшением напряжения на концах термопары;
  • возвратная сила пружины превышает электромагнитную силу, которая удерживает шток внутри катушки;
  • клапан возвращается в исходное положение и перекрывается подача газа.

В этом заключается работа термопары в газовом котле. Система газ-контроль на термопаре отличается высокой надежностью, в том числе и благодаря тому, что она способна функционировать без подключения к энергосети.

Как ее проверить?

Безопасность вашего дома – исправный датчик термопары. Несколько раз в год термопаре необходима обязательная проверка и регулировка. Для этого приглашайте мастера, который сделает безопасный и точный анализ устройства.

Во время проверки показаний термопары учитывайте качество измерений самого устройства, систематически проверяя его работу.

Причины некорректной работы термопары:

  • неправильно проведенная спайка двух металлических стержней;
  • присутствие электрического шума;
  • вы чувствуете запах газа, происходит утечка;
  • термоэлектричество неоднородно.

Чтобы устранить эти проблемы, во время установки устройства следует:

  • выбирать термопару с толстой и большой проволокой;
  • не допускать температурного перепада;
  • не допускать натяжения и колебания металлической проволоки;
  • использовать датчик, который имеет рабочий температурный разброс.

Проверять исправность термопары нужно, следуя пошаговой инструкции.

  1. Термопара имеет два конца. При проверке один из них нужно нагреть пламенем от запальника, а второй – при помощи гайки закрепить на резьбу клапана (электромагнитного).
  2. Следующий этап заключается в ее отделении от котла. Потом нужно обеспечить стабильное пламя. Для этой цели также используется и газовая конфорка. Но эксперты советуют использовать пламя свечи.
  3. Кончик устройства погружается в пламя, он должен находиться на уровне примерно 1 см над пламенем. Здесь нужно помнить, что огонь нагревает устройство практически до половины, поэтому лучше держать его за кончик.
  4. Далее используется тестер, который определяет милливольты. Подключается он к выходному контакту и к корпусу самой термопары.
  5. Если термопара исправна, то через 30 секунд после нагрева результат будет составлять от 17 до 25 мВ. А вот если этот показатель не превышает минимальный порог, то это означает, что она неисправна.

О том, как заменить термопару на газовой плите, вы можете узнать далее.

Термопара для газового котла представляет собой термоэлектрический преобразователь для автоматических систем управления и контроля газового оборудования. Прибор служит основным элементом защиты газ-контроля и призван обеспечить максимально оперативное перекрытие подачи газа в случае, если пламя погаснет.

Проверочная диагностика

  1. Закрываем подачу топлива к тепловому генератору (водонагревателю), пользуясь вентилем, которым снабжена подводящая труба. Далее нужно спереди снять панель. Можно только кожух.
  2. Взяв ключи (называются рожковыми), откручиваем гайки, которыми крепится термоэлектрод, а также трубка соединения. Теперь можно снять датчик.
  3. Осматриваем (визуально) электрод. Берем кисточку или ветошь, очищаем, если нужно, от налета сажи. В случае прогара термопару нужно заменить. Ремонт исключен.

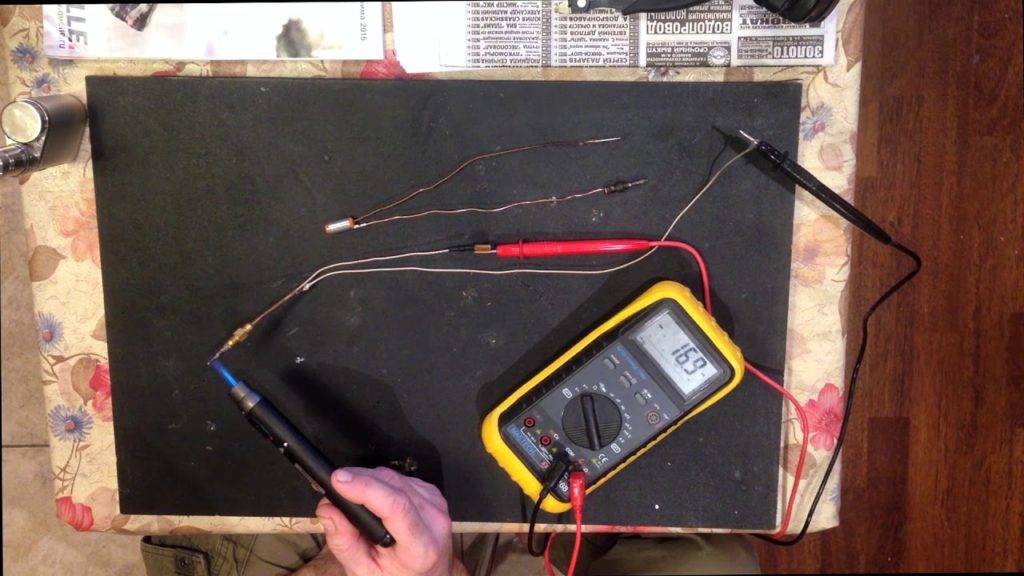

  4. Зажигаем на газплите конфорку. Возьмем мультиметр. Зажимами соединяем с медной трубкой и центральным контактом. Выставим измерительный порог: 0.1 или 1 в, то есть соответствует низшему.
  5. Нагреваем термоэлемент на конфорке и следим, что показывает вольтметр.

Если термопара исправна, то будет выдавать напряжение 0.02 вольта, не меньше.

Когда вместо этого на приборе – нули, наблюдаются скачки напряжения или оно не выше 20 мВ, значит, датчик пора менять. Перепайка исключена.

Для информации. При покупке новой термопары выбирайте ту, которая соответствует модели вашего котлоагрегата. Это поможет избежать путаницы в обозначающей и маркировочной символиках.

Иногда хозяин считает, что радикальных мер не требуется, и, проводя проверку на котле, игнорирует съем элемента. В этом варианте ограничиваются откручиванием гайки и выключением автоматики на термопаре.

Затем задействуют мультиметр уже известным способом. Нажали кнопку, разожгли запальник и сняли данные.

Есть один большой минус. Не увидеть, насколько электрод забит сажей, соответственно – не почистить.

При замене старой детали на новую тщательно устанавливайте нагреваемый стержень. Он должен находиться в строго горизонтальном положении, без всяких отклонений вниз или вверх.

Тогда он будет в эпицентре пламени фитиля.

Монтаж

Независимо от того, какой тип термоэлемента выбран, способ монтажа остается одинаковым. При желании, произвести установку прибора можно и самостоятельно. Алгоритм проведения работ:

для того чтобы произвести демонтаж старого элемента, необходимо открутить медную (реже свинцовую) гайку, которой прибор крепится к резьбовому патрубку;

  • далее нужно выкрутить винт, который удерживает прибор, находится винт под монтажным кронштейном;
  • теперь следует аккуратно извлечь вышедшую из строя термопару и вставить на ее место новый прибор;
  • крепление производится в обратном порядке, сначала закручивается винт, затем гайка;
  • следует убедиться, что соединение герметично, если это не так, следует использовать прокладку из полимерного материала.

Термопара – важный элемент отопительного агрегата, защищающий оборудование от перегрева. Прибор имеет простую конструкцию, поэтому он надежен и неприхотлив. При необходимости заменить термопару можно самостоятельно, предварительно отключив подачу газа и электропитание котла.

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

  • Некорректно спаяны провода.
  • Есть электрический шум.
  • Утечка уже произошла.
  • Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

  • Использовать большую по толщине проволоку.
  • Позаботиться об отсутствии температурных перепадов на участке.
  • Следить, чтобы проволока не испытывала натяжения и не колебалась.
  • Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену.

Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Способы монтажа

Способ монтажа, как и принцип работы, у всех термопар одинаковый

И неважно, этот прибор от отечественного производителя или от зарубежного. Все делается своими руками

Обычно это входит в ремонт газового котла, поэтому будем рассматривать весь процесс от демонтажа старого прибора до монтажа нового. Вот схема последовательности проведения установки:


Варианты автоматики

  • К газовой магистрали термопара присоединяется через резьбовой патрубок. Сам контролер крепится к патрубку специальной гайкой, которая изготавливается или из меди, или из свинца. Поэтому, чтобы демонтировать старый аппарат, необходимо эту гайку просто открутить.
  • Теперь необходимо открутить компенсационный винт, который держит термопару по месту. Он расположен под монтажным кронштейном.
  • Теперь удаляйте старую термопару для газового котла, и вставьте новую.
  • Закрутите компенсационный винт и гайку. Необходимо проверить, что соединение было проведено герметично. Если вас что-то не устроило, то используйте в качестве уплотнителя керамические или полимерные прокладки. Но не забывайте, что недотянуть или перетянуть резьбовое соединение – это опасно в обоих случаях.

Теперь можно проверить, как работает новое устройство. То есть, включаем газ, электрический ток, зажигаем котел и проверяем показатели, которые выдает термопара.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

  • по способу определения температуры,
  • по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

  1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
  2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
  3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
  4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

  • термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве,
  • позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

  • проводные, передающие данные на контроллер по проводам,
  • беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла

Плюсы и минусы

Ключевым достоинством термоэлектрического преобразователя отмечают то, что он имеет простое устройство, при необходимости его не сложно изготовить самостоятельно

Прибор удобен в эксплуатации, также важно, что он энергонезависим. Отечественные и зарубежные поставщики предлагают разнообразный ассортимент этой продукции, стоимость которой варьируется в широком диапазоне в зависимости от типа и бренда. В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению

Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента

В качестве минуса в копилку – необходимость замены на новый вариант в случае поломки термоэлемента, так как он не подлежит восстановлению. Чувствительные к минимальным перепадам температур приборы сильно зависят от среды окружения. Так, под воздействием углекислого газа существенно снижается срок эксплуатации оборудования, повышается риск поломки, что сопровождается расходами на замену термоэлемента.

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

  • необходимо исключить попадание прямых солнечных лучей на его поверхность,
  • поверхность контакта стены должна быть неметаллической,
  • прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена,
  • высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное,
  • необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой. После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат

Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода, постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений), высота от пола должна составлять 1,2-1,5 м, при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п. Комнатный датчик температуры для котла

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

В одноконтурной или однотрубной системе вариант установки датчика на возвратную трубу с теплоносителем запрещён. В случае повышения нагрева циркуляция перекроется и возникнет значительный градиент температур между дальними и ближними комнатами.

Виды термопар

Термопары для бытовых газовых котлов преимущественно хромель-алюмелевые. Они одни из самых дешевых в производстве, выдерживают нагрев до температуры порядка 1500 градусов (в камере горения она в среднем 1000 – 1200 градусов). Но изготавливают их и из других материалов. Самые распространенные:

  • платинородий-платинродиевые (ТПР);
  • платинородий-платиновые (ТПП10);
  • вольфрамрениевые.

Преимущественно такие вариации используются в промышленных котлах. Принцип их устройства и работы — аналогичен. Единственное отличие — это максимально допустимая рабочая температура (а также генерируемый ток).

Устройство термопары

Принцип работы термопары. Эффект Зеебека

Работа термопары обусловлена возникновением термоэлектрического эффекта, открытым немецким физиком Томасом Зеебеком (Tomas Seebeck) в 1821 г.

Явление основано на возникновении электричества в замкнутом электрическом контуре при воздействии определенной температуры окружающей среды. Электрический ток возникает при наличии разницы температур между двумя проводниками (термоэлектродами) различного состава (разнородных металлов или сплавов) и поддерживается сохранением места их контактов (спаев). Устройство выводит на экран подсоединенного вторичного прибора значение измеряемой температуры.

Выдаваемое напряжение и температура находятся в линейной зависимости. Это означает, что увеличение измеряемой температуры приводит к большему значению милливольт на свободных концах термопары.

Находящийся в точке измерения температуры спай называется «горячим», а место подключения проводов к преобразователю — «холодным».

Компенсация температуры холодного спая (КХС)

Компенсация холодного спая (КХС) – это компенсация, вносимая в виде поправки в итоговые показания при измерении температуры в точке подсоединения свободных концов термопары. Это связано с расхождениями между реальной температурой холодных концов с вычисленными показаниями градуировочной таблицы для температуры холодного спая при 0°С.

КХС является дифференциальным способом, при котором показания абсолютной температуры находятся из известного значения температуры холодного спая (другое название эталонный спай).

Конструкция термопары

При конструировании термопары учитывают влияние таких факторов, как «агрессивность» внешний среды, агрегатное состояние вещества, диапазон измеряемых температур и другие.

Особенности конструкции термопар:

1) Спаи проводников соединяются между собой скруткой или скруткой с дальнейшей электродуговой сваркой (редко пайкой).

2) Термоэлектроды должны быть электрически изолированы по всей длине, кроме точки соприкосновения.

3) Способ изоляции подбирается с учетом верхнего температурного предела.

  • До 100-120°С – любая изоляция;
  • До 1300°С – фарфоровые трубки или бусы;
  • До 1950°С – трубки из Al2O3;
  • Свыше 2000°С – трубки из MgO, BeO, ThO2, ZrO2.

4) Защитный чехол.

Материал должен быть термически и химически стойким, с хорошей теплопроводностью (металл, керамика). Использование чехла предотвращает коррозию в определенных средах.

Удлиняющие (компенсационные) провода

Данный вид проводов необходим для удлинения концов термопары до вторичного прибора или барьера. Провода не используются в случае наличия у термопары встроенного преобразователя с унифицированным выходным сигналом. Наиболее широкое применение получил нормирующий преобразователь, размещенный в стандартной клеммной головке датчика с унифицированным сигналом 4-20мА, так называемая «таблетка».

Материал проводов может совпадать с материалом термоэлектродов, но чаще всего заменяется на более дешевый с учетом условий, предотвращающих образования паразитных (наведенных) термо-ЭДС. Применение удлиняющих проводов также позволяет оптимизировать производство.

Что такое термопара

Терминология термопары определена международным стандартом, который рассматривает это устройство в виде 2-х сваренных проводников, разнообразного сплава имеющих противоположный знак термоэдс, в связи с чем создается наибольшая разность потенциалов.

Устройство термопары газовой плиты:

  • термоэлектрод, имеющий «горячий» спай из 2-х разнохарактерных сплавов металлов, прикрепленный гайкой к монтажной пластине рядом с горелкой плиты;
  • удлинитель-провод, уложенный внутрь медной трубки, параллельно исполняющий роль отрицательного контакта;
  • положительная клемма, защищенная шайбой из диэлектрического материала, установленная в корпус газового клапана-отсекателя и зафиксированная гайкой.

Характеристики термопар для популярных газовых плит:

  • Термопара для газовой плиты Hansa, страна Польша, длинна — 45 см, цена — 950 руб.
  • Термопара для газовой плиты Индезит, страна Италия, длинна — 45 см, цена — 800 руб.
  • Термопара для газовой газовой плиты Гефест, страна Россия, длинна- 45 см, цена — 700 руб.
  • Термопара для газовой плиты Bosch, страна Германия, длинна- 55 см, цена — 902 руб.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
