Выбор и установка соленоидного электромагнитного клапана

Возможные неполадки с ЭПХХ

Электромагнитный клапан – вполне добротный в плане работы узел автомобиля. Особо частых поломок с ним не случается, но и «бесперебойным трудягой» его не назвать. В связи с тем, что на территории постсоветского пространства чаще всего используются электромагнитные клапаны карбюраторов «Солекс» и карбюраторов «ДААЗ», то давайте рассмотрим типовые неполадки ЭПХХ именно на их примере. В общем виде перечень нередко встречающихся поломок узла таков:

Забился жиклёр клапана. Происходит такая неполадка, как правило, совместно с общим расстройством работы карбюратора на всех режимах раскрутки мотора. Устраняется данная неисправность путём разборки карбюратора на отдельные составляющие, его продувки и иной прочистки

При этом отдельное внимание стоит уделить именно жиклёру ЭПХХ, а также каналам карбюратора, которые с ним взаимодействуют; Шток (игла) клапана застряла в одном положении или иные составляющие устройства вышли из строя (пружинка, сердечник и т.п.). Проявляется неисправность такого рода в виде отсутствия признаков «жизни» у экономайзера

Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся

Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна; «Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи; Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе; Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться.

Неисправный ЭПХХ в подобном случае зачастую ремонту не поддаётся. Однако в некоторых ситуациях помогают снятие клапана с карбюратора, его продувка и последующее подключение к альтернативному источнику тока. Если узел вновь не поддаёт признаков «жизни», то замена неизбежна; «Пробился» провод подключения. Проблема типовая, происходящая зачастую из-за низкого качества производства ЭПХХ и его проводов. Диагностируется эта «болячка» посредством подключения клапана к источнику тока вне автомобильной системы и проверки его работы при движении провода подключения в разных направлениях. Лечению она, как правило, не поддаётся, однако в качестве спасительной меры можно попробовать просто заменить провод, обрезав его как можно ближе к корпусу экономайзера, или иным способом устранить пробоину в цепи; Неисправен блок управления ЭПХХ. В этой ситуации сам клапан работает исправно при подключении его к альтернативному источнику питания, однако во время нахождения в карбюраторе он не функционирует вовсе. Решается такая проблема путём замены подключаемого к ЭПХХ блока управления, не иначе; Электромагнитный клапан имеет производственный брак. Такое, к слову, встречается нередко. Удивительно, но бывали случаи, когда из 10-20 ЭПХХ, лежащих на прилавке магазина, работали только 1-2 экземпляра. Если вы стали жертвой подобного случая, то достаточно просто заменить клапан на новый и не беспокоиться.

Характеристики

Электромагнитные клапаны выпускают в разных вариантах. Каждая дополнительная разновидность определена для осуществления тех или иных целей. По качествам работы их разделяют на несколько видов.

1. Нормально закрытый соленоидный клапан. В неподвижном положении он перекрыт. Это означает, что откроется он лишь в том случае, если подадут на катушку электрический импульс.
2. Нормально открытый. Такой прибор, наоборот, все время находится в открытом состоянии. А сам поток перекрывается только после звонка.
3. Регулируемый на квадратные трубы. Такую разновидность установок можно индивидуально настраивать из одной позиции в другую, что очень выгодно.

Область применения

Область применения напрямую зависит от материала клапаны. Деталь, основной материал которой латунь, не применяется в агрессивных средах, скажем, для контроля дизельного топлива, жидкости с кислотной основой.

Электромагнитные клапаны используются в для контроля гидравлики и пневматических систем, для управления цилиндрами или крупных промышленных клапанов с большим диаметром.

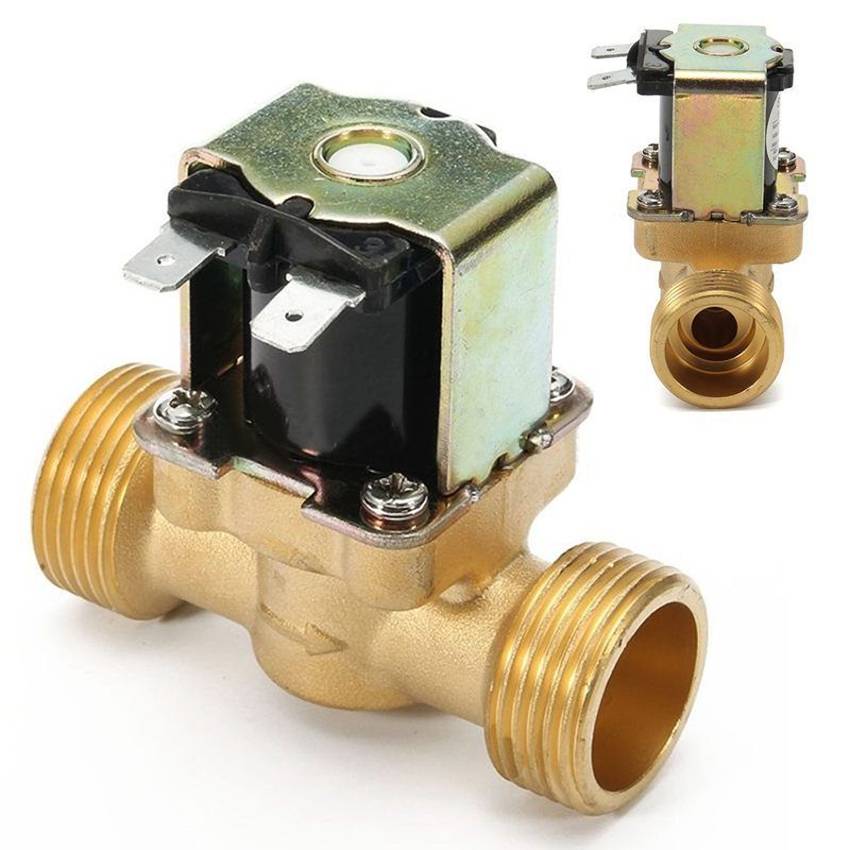

Фото — Двухходовой соленоидный клапан

Чаще всего производство использует клапан для механизмов и устройств, где необходимо ограниченное поступление воды, газа, воздуха, т.д. – стиральная машина, посудомоечная установка, контроль системы отопления. Импульсный клапан двойного типа действия используется как устройство для подачи воздуха и воды в стоматологических кабинетах, для полива земли, подпитки разнообразных приборов при помощи дизтоплива, контроля работы машины с газовой мини-установкой и даже для холодильника.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

• корпус;
• крышка;
• мембрана (или же поршень);
• пружина;
• плунжер;
• шток;
• электрическая катушка, которую еще называют соленоид.

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

• типу конструкции;
• материалу, из которого изготовлена корпусная часть;
• виду уплотнителя;
• положению запора внутри, когда система находится в обесточенном состоянии;
• способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

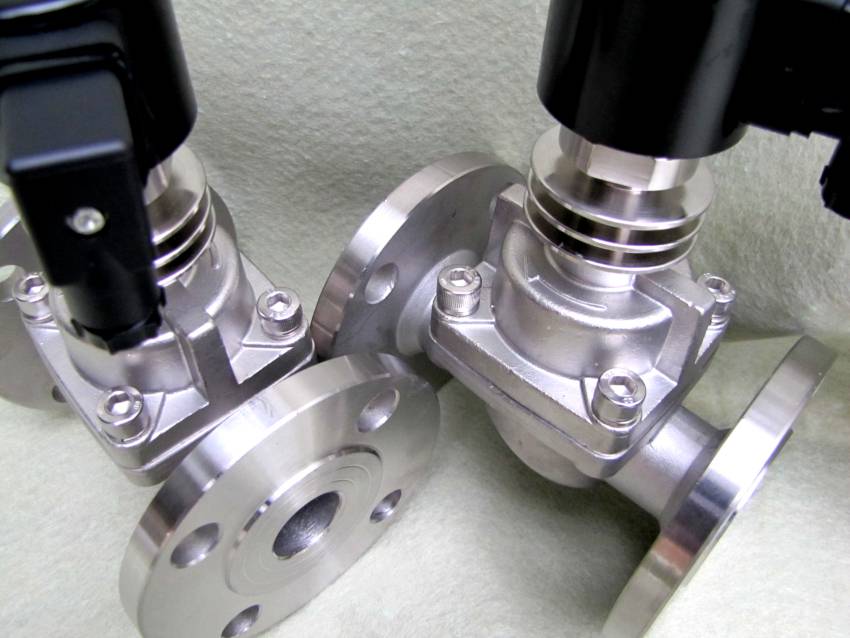

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

• этилен-пропиленового эластомера;
• фторэластомера;
• бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

• на одноходовые;
• двухходовые;
• трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

Назначение привода

Практически во всех целевых объектах применения данный механизм выступает исполнительным органом системы. Другое дело, что характер выполняемой функции и степень ее ответственности в рамках общего рабочего процесса может меняться. Например, в запорной арматуре данный привод отвечает за текущее положение клапана. В частности, за счет его усилия перекрытие принимает положение нормально закрытого или открытого состояния. Такие устройства используют в разных коммуникационных системах, что определяет и принцип срабатывания, и защитные характеристики устройства. В частности, электромагнитный привод дымоудаления входит в инфраструктуру системы пожарной безопасности, конструкционно стыкуясь с вентиляционными каналами. Корпус привода и его ответственные рабочие части должны быть устойчивы к высоким температурам и вредным контактам с термически опасными газами. Что касается команды на исполнение, то обычно срабатывает автоматика при фиксации признаков задымления. Привод в данном случае является техническим средством регуляции потоков дыма и гари.

Более сложная конфигурация применения электромагнитных исполнительных органов имеет место в многоходовых кранах. Это своего рода коллекторные или распределительные системы, сложность управления которыми заключается в одновременном контроле целых групп функциональных узлов. В таких системах используется электромагнитный привод клапана с функцией переключения потоков через патрубки. Поводом для закрытия или открытия канала могут служить определенные величины рабочей среды (давление, температура), интенсивность потока, программные настройки по времени и т.д.

Распространенные области применения и проблемы

Соленоидный клапан является самым эффективным средством автоматического управления потоком в случае со многими жидкостями и газами. При его использовании потребуется меньше всего трубопроводных работ, электропроводки, расходов и усилий. В отличие от этого, многие установки с шаровыми клапанами, например, нуждаются не только в самом шаровом клапане, но и в приводе автоматического управления и соленоидном клапане.
Пользователи должны учесть основные показатели. Это тип клапана, электрообслуживание, рабочая среда, размер клапана, давление в трубопроводной линии, окружающая среда, эксплуатационная температура, требуемое напряжение, и дополнительные требования, такие как специальные корпуса электромагнитов. Рассмотрим некоторые из самых распространенных возникающих проблем.

Превышение номинального давления. Более высокое номинальное значение рабочего давления не означает, что этот клапан лучше. Вам просто необходимо выбирать клапан, технические характеристики которого лучше всего подходят к условиям эксплуатации в конкретной сфере его применения. Более высокое номинальное значение параметра может не только стать бесполезной тратой денег; оно может, фактически, повредить эксплуатации клапана из-за недостаточного перепада давления (смотрите ниже) или других проблем.

Двухходовой, не значит двунаправленный. Двухходовые клапаны подходят только для потока, идущего в одном направлении. Устанавливайте их только для обслуживания потока, идущего в направлении, отмеченном производителем; в противном случае, эксплуатация может быть неустойчивой или невозможной.
Загрязненная рабочая среда. Загрязнение рабочей среды в трубопроводной линии является одной из самых распространённых причин возникновения проблем с соленоидным клапаном. Большая часть клапанов сконструирована для использования чистой рабочей среды. Обращайтесь к рекомендациям производителя по поводу любых исключений.
По возможности устанавливайте клапаны, располагая их электромагниты в вертикальном положении, чтобы предотвратить накопление инородного вещества в трубке сердечника. Если существует вероятность возникновения загрязнения, установите фильтр или сетчатый фильтр (стрейнер) раньше по потоку от впускного отверстия клапана и проводите профилактическое техобслуживание, в зависимости от фактической сферы применения и результатов обслуживания, в первую очередь.

Пониженное или повышенное напряжение. Электромагнитные клапаны обычно сконструированы для эксплуатации при номинальном напряжении, плюс/минус 10%.
Если у вас недостаточно мощный источник электропитания, то пониженное напряжение может привести к неспособности клапана полностью открываться или закрываться, чрезмерному шуму, вибрации и сокращению срока службы. (Проверьте наличие достаточного напряжения, подав питание на катушку и, прислушавшись к щелчку, когда сердечник ударяется о стопорную гайку). Повышенное напряжение приведёт к перегреву, преждевременному выходу клапана из строя и сокращению срока службы.
Несоответствующий типоразмер. Клапан с превышением размера в первую очередь приводит к возникновению ненужных затрат. Превышение размера, так же как и недостаточный размер, могут в результате привести к недостаточной производительности., Такие факторы как площадь проходного сечения и конфигурация клапана, учитываются коэффициентом расхода Cv. Рассчитайте величину Cv, необходимую в вашем случае, или проконсультируйтесь с производителем.
Несоответствующая замена в составе комплектного оборудования (OEM). Многие соленоидные клапаны в составе изделий OEM сконструированы для конкретной рабочей среды и определенного характера работы. Несоответствующая замена может привести к сокращению срока службы клапана, повреждению оборудования или даже телесным повреждениям персонала. Всегда обращайтесь к инструкциям производителей OEM по техобслуживанию, или обращайтесь в группу технической поддержки от производителя клапана по поводу особенностей сферы применения.

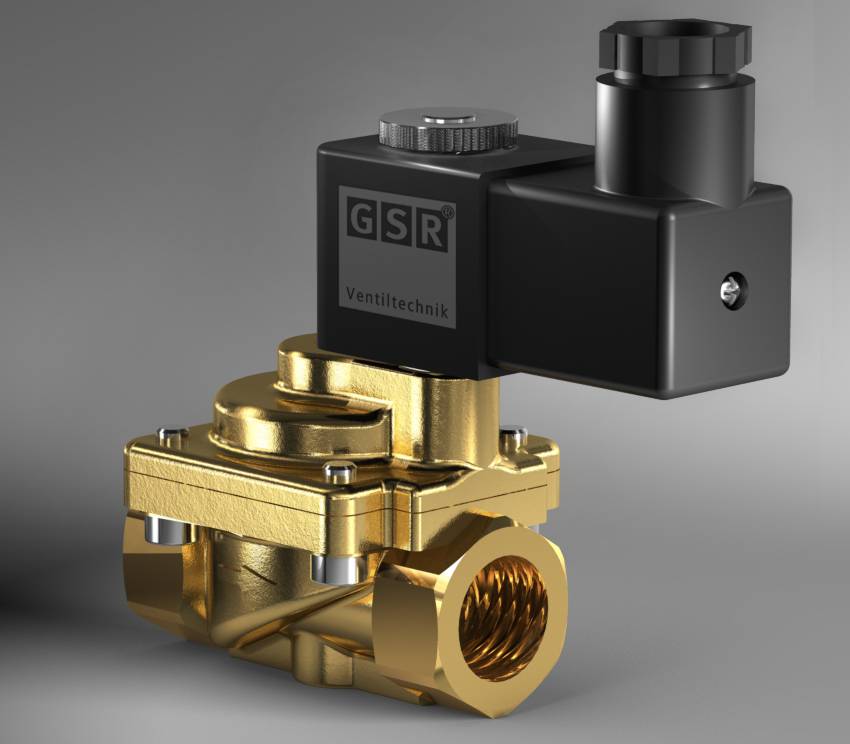

Электромагнитные клапаны

Электромагнитные соленоидные клапаны предназначены для управления потоками жидкостей и газов с максимальной вязкостью 37 мм2/сек, совместимых с материалами, используемыми для изготовления клапана и уплотнениями.

Электромагнитный клапан состоит из следующих основных элементов: корпуса (из латуни, нерж. стали или пластика) и соленоида (электромагнита), оснащенного сердечником, соединенного с диафрагмой.

Существуют две основные модификации электромагнитных клапанов:

— электромагнитные клапаны прямого действия — в которых, стержень катушки соленоида напрямую механически воздействует на диафрагму, перекрывающую поток жидкости или газа. Такие клапана могут работать даже при отсутствии давления в линии жидкости или газа, на которую они устанавливаются.

— электромагнитные клапана непрямого действия (пилотные электромагнитные клапана) — в которых стержень катушки соленоида управляет открытием / закрытием пилотного канала небольшого сечения в корпусе клапана. А, через этот канал уже осуществляется гидравлическое воздействие на диафрагму, перекрывающую поток жидкости или газа. Для этого гидравлического воздействия требуется определенное минимальное давление на входе в клапан.

Принцип действия электромагнитных клапанов прост. Электричество подается на контакты электромагнитной катушки — в результате чего сердечник «втягивается» в соленоид, за счет возникновения электромагнитного поля, открывая или закрывая поток основной жидкости (в электромагнитных калапанах прямого действия) или пилотный управляющий канал (в электромагнитных клапанах непрямого действия).

В нормально закрытых электромагнитных клапан — без подачи напряжения на катушку соленоида поток жидкости или газа неперекрыт; после подачи напряжения — поток открывается.

В нормально открытых электромагнитных клапанах — без подачи напряжения на катушку соленоида поток жидкости или газа открыт;после подачи напряжения на катушку соленоида — поток перекрывается.

Соленоидные катушки электромагнитных клапанов предназначены для непрерывной работы под напряжением (ED 100%) и имеют класс изоляции F (макс. +155С). Катушки имеют водонепроницаемыое стекловолоконное покрытие (класс защиты (IP65) и снабжены 3-х контактным разъемом согласно ISO 4400, 6952.

Стандартное напряжение питания: 24, 220-230В (+10% — 15%) переменного тока (частота 50-60 Гц); 12, 24 В постоянного тока.

 Kv — коэффициент пропускной способности клапана, равный потоку воды через клапан (в м3/час) при перепаде давления через клапана 1 бар и темпереатуре воды 5 — 40С.

Пилотные диафрагменные электромагнитные клапаны серии YCD .

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Пилотная диафрагма, малое напряжение.

Падение давления — 0,3 — 16 бар.

Макс. рабочее давление — 16 бар.

Температурный диапазон: -10 +90 С.

Тип	Размер портов (трубная резьба G)	Ду, мм	Cv, м3/ч
Нормально закрытые клапана серии YCD11
YCD 1112	3/8″	13	4,5
YCD 1115	½»	13	4,5
YCD 1120	¾»	20	9,3
YCD 1125	1″	25	12
YCD 1132	1 1/4″	35	24
YCD 1140	1 ½»	40	29
YCD 1150	2″	50	48
Нормально открытые клапана серии YCD12
YCD 1212	3/8″	13	4,5
YCD 1215	½»	13	4,5
YCD 1220	¾»	13	9,3
YCD 1225	1″	13	12
YCD 1232	1 1/4″	13	24
YCD 1240	1 ½»	13	29
YCD 1150	2″	13	48

Электромагнитные клапаны прямого действия серии 2W.

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Диафрагма прямого действия.

Падение давления — 0 — 10 бар.

Макс. рабочее давление — 10 бар.

Температурный диапазон: -10 +90 С.

Тип	Размер портов (трубная резьба G)	Ду, мм	Cv, м3/ч
Нормально закрытые клапана серии 2W 31
2W 3115	½»	15	4,5
2W 3120	¾»	20	9,3
2W 3125	1″	25	12
Нормально открытые клапана серии 2W 12
2W 1215	½»	15	4,5
2W 1220	¾»	20	9,3
2W 1225	1″	25	12

Аксессуары к электромагнитным клапанам:

— Коннектор с 3-х ходовым контактным разъемом DIN 43650A;

— Катушка соленоида для серии YCD 11, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21B);

— Катушка соленоида для серии YCD 12, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21BТ).

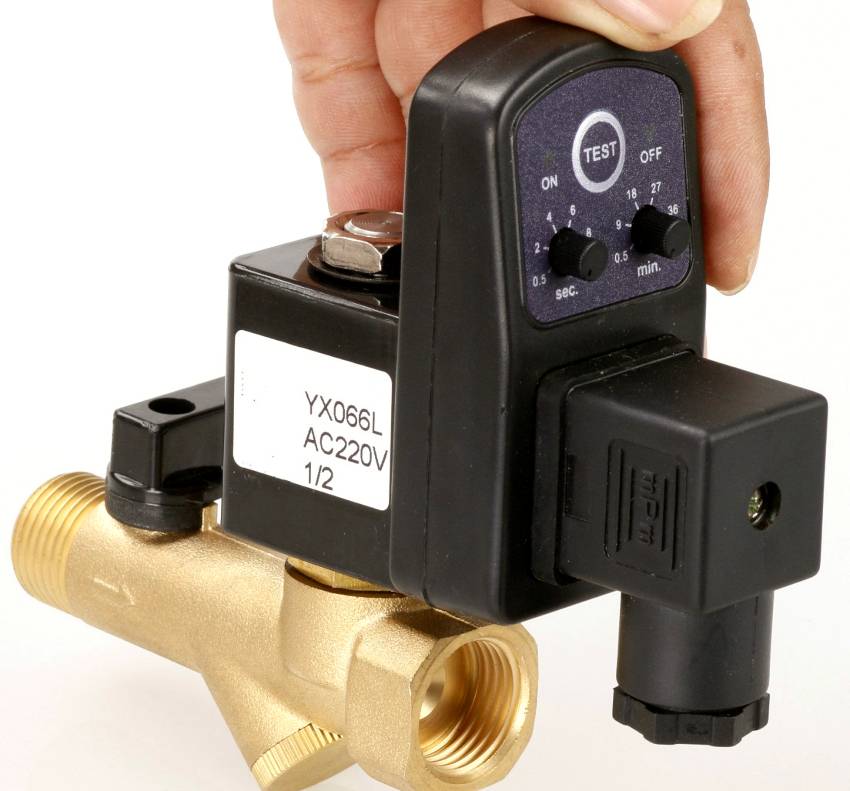

Клапаны электромагнитные для воды и воздуха

Клапаны электромагнитные для воды и воздуха — это запорное устройство, предназначенное для открытия/закрытия потока рабочей среды. Используется в системах отопления, в технологиях сжатого воздуха, промышленной автоматизации, бассейнах, спринклерных системах, стиральных машинах, в системах мойки автомобилей, орошения.

Как устроен электромагнитный клапан для воды и воздуха

Конструкция состоит:

• Из корпуса электромагнитного клапана.
• Разъема.
• Катушки.
• Штока.
• Крепежа.
• Крышки.
• Двух пружин.
• Плунжера.
• Мембраны.

Принцип работы клапана

Нормально закрытый электромагнитный клапан. Устройство оснащено соленоидом, который представляет собой электромеханическую катушку. В центре катушки находится шток с плунжером. В статичном положении плунжер закрывает собой отверстие, через которое проходит поток рабочей среды. При воздействии электрического тока на катушку, создается магнитное поле, приводящее в движение плунжер, который вытягивается к центру соленоида и открывает отверстие.

Нормально открытый электромагнитный клапан. Когда на электромагнитную катушку подается напряжение, якорь сжимает подъемную пружину. Шпиндель, оказывающий усилие на плунжер, выталкивается возвратной пружиной, что приводит к закрытию выравнивающего канала. Перепад давления и возвратная пружина прижимают мембрану к седлу. Электромагнитный клапан находится в закрытом состоянии до подачи напряжения на электромагнитную катушку.

Принцип действия:

Электромагнитный клапан применяется для смешивания, дозирования, перекрытия, распределения потоков воды или воздуха в трубопроводах. В зависимости от систем, способы работы механизма могут быть прямого и непрямого действия.

• Электромагнитный клапан прямого действия. Нет необходимости поддерживать перепад давления в состоянии покоя, а в некоторых вариантах рабочая среда проходит только при включенном питании. Надежные устройства, которые чаще всего применяются в качестве простой отсечки для обеспечения безопасности.
• Электромагнитный клапан непрямого действия (с пилотным каналом). У пилотных клапанов электромагнитных должен соблюдаться перепад давления на входе и выходе. Поэтому устройства используются для трубопроводов, с давлением, соответствующим пределам параметров, которые указаны в техпаспорте изделия.

Исполнение:

• НЗ — нормально-закрытого типа, который закрывает и перекрывает поток воздуха или воды при снятии управляющего сигнала;
• НО — нормально-открытый, обеспечивающий прохождение рабочей среды во время прекращения подачи напряжения на катушку;
• БС— бистабильный тип, который может работать как на открытие, так и на закрытие рабочего потока.

Электромагнитные клапаны с ручным дублером для воды

При исходном состоянии электромагнитного клапана мембрана герметично запирается усилием пружины и силой давления воздуха или воды, которые поступают через перепускное отверстие. Избыточное давление сбрасывается путем запитывания электромагнитной катушки, при котором происходит втягивание плунжера, открывающий проход для избыточного давления через сбрасывающий канал. Если напряжение отсутствует, плунжер открывается ручным дублером.

Особенности соленоидных клапанов, которые необходимо знать перед выбором.

Начиная подбирать соленоидный клапан для управления водяным теплым полом я уже имел некоторые предварительные представления об особенностях этих устройств.

1. Соленоидные клапана бываю прямого и непрямого действия. Что такое соленоидные клапана прямого действия однажды пришлось выяснить на практике: когда подпирающее давление падает – клапан начинает течь.

Клапана прямого действия, чтобы они держали, должны иметь подпирающее давление рабочей среды.

Так что информация на наклейках клапанов о том, что рабочее давление 0MPa-1MPa может не соответствовать действительности.

Но это неважно для наших целей, поскольку для управления водяным теплым полом подойдут и такие клапана – их будет запирать насос смесителя теплого пола. Если насос выключится, то клапана откроются – но циркуляции в этом случае все равно не будет

2. Катушки сильно греются. Настолько сильно, что может даже возникнуть вопрос в возможности работы клапана непрерывно.

В отзывах покупателей часто можно встретить заявления о сильном нагреве, на что покупатель парирует, что катушка высокого класса и высокая температура не страшна для нее и является нормой.

Коллектор теплого пола будет скрыт и с охлаждением катушек будут проблемы – поэтому это очень важный момент.

3. Для управления теплым полом больше подойдут соленоидные клапана нормально-закрытые, поскольку контур теплого пола в помещении большее время будет закрыт, чем открыт.

Советы по выбору

Клапаны используют в самых разнообразных средах, которые имеют свои индивидуальные показатели температуры и давления. Выбор типа устройства должен исходить из характеристик среды, в противном случае устройство может долго не прослужить.

Есть несколько ключевых характеристик, на которые необходимо обращать внимание при выборе электромагнитного клапана. Главным параметром является диаметр входного и выходного отверстия

Ассортимент электромагнитных устройств довольно велик. Они обладают различными отличительными особенностями в конструкции. Но обычно это не сильно влияет на рабочие параметры. Наиболее популярными можно назвать однодюймовые электромагнитные устройства, у которых пропускной показатель достигает 40 л/мин.

Важно! Перед покупкой клапана необходимо особое внимание уделить механическому регулятору, встроенному в устройство. У него может быть несколько режимов. Чем больше их количество, тем лучше будет контролироваться система

Чем больше их количество, тем лучше будет контролироваться система.

В том случае, когда требуется клапан с как можно более высокой пропускной способностью, можно приобрести устройство серии SVR. При нормально закрытом положении клапан этой серии может обладать показателями пропуска жидкости до 100л/мин. Цены на клапана различаются по их качественным характеристикам.
