Солнечный коллектор для отопления: особенности устройства

Плюсы и минусы

Коллекторы имеют немало как достоинств, так и недостатков – многие из них уже были разобраны, но стоит кратко подытожить сказанное. Начнём с достоинств:

Сокращение потребления энергии из других источников, а значит одновременно сокращение расходов и увеличение автономности дома.
Смонтировать коллектор на крыше несложно, сделать это можно даже своими силами.
Длительный срок службы: работать устройство может десятилетиями, так что окупит своё приобретение несколько раз.
Простота эксплуатации – не нужно постоянно контролировать работу коллектора, достаточно обращать на него внимание изредка.
В случае поломки почти всегда повреждённый элемент можно заменить быстро и недорого.
Экологичность и безопасность – солнечные коллекторы не загрязняют окружающую среду.

Недостатки коллекторов:

• Довольно высокая стоимость и длительный срок окупаемости. В последнее время цены на коллекторы падают, так что эта проблема становится всё менее актуальной.
• Зависимость от погоды и времени года, необходимость ориентироваться или на летнюю, или на зимнюю производительность. Как следствие, значительную часть года энергии будет либо слишком много, либо слишком мало, и обе проблемы придётся решать.
• Требовательность к расположению, ориентации и углу наклона – не на каждом доме коллектор можно разместить так, чтобы он выдавал близкую к заявленной производительность.

Выбор конструкции абсорбера коллектора

Абсорбер предлагается сделать трубчатым, то есть состоящим из нескольких параллельных трубок, объединенных на входе и выходе распределительными гребенками.

В этом случае для изготовления данной части коллектора можно применить весьма доступный и удобный материал — алюминиевые банки для газированных напитков.

Для этой цели они подходят идеально, так как обладают целым рядом достоинств:

1. Алюминий, как уже говорилось, обладает высокой теплопроводностью.
2. Тонкую стенку банки легко можно разрезать обычным ножом.
3. В подавляющем большинстве случаев банки для напитков имеют стандартизированный размер ( при объеме в 0,5 л — 168х66 мм).
4. Ради удобства хранения и транспортировки банкам специально придают такую форму, чтобы они хорошо стыковались одна с другой (верхний край сужают до диаметра 59 мм, а днищу придают вогнутую форму).
5. После употребления содержимого банку обычно выбрасывают в мусор, поэтому для будущего владельца коллектора этот материал является абсолютно бесплатным.

Иногда банки изготавливают из стали. Выявить такие емкости несложно, так как в отличие от алюминиевых, они притягиваются к магниту. Их следует отбраковывать.

Перед сборкой панели обязательно вымойте банки с применением моющего средства, иначе пропущенный через них воздух будет иметь неприятный запах.

Как работают солнечные коллекторы

Гелиоколлектор – это функциональная конструкция, используемая для получения энергии. Ее фоточувствительные элементы поглощают свет для нагрева жидкости или воздуха внутри трубок.

Принцип работы солнечного коллектора (СК): лучи солнца нагревают пластины черного цвета, и энергия аккумулируется для бытовых нужд. Способ ее получения – экологически чистый и экономичный.

Выделяют следующие виды бытовых коллекторов:

• плоские;
• вакуумные;
• воздушные.

Расскажем подробнее о каждом из этих типов ниже.

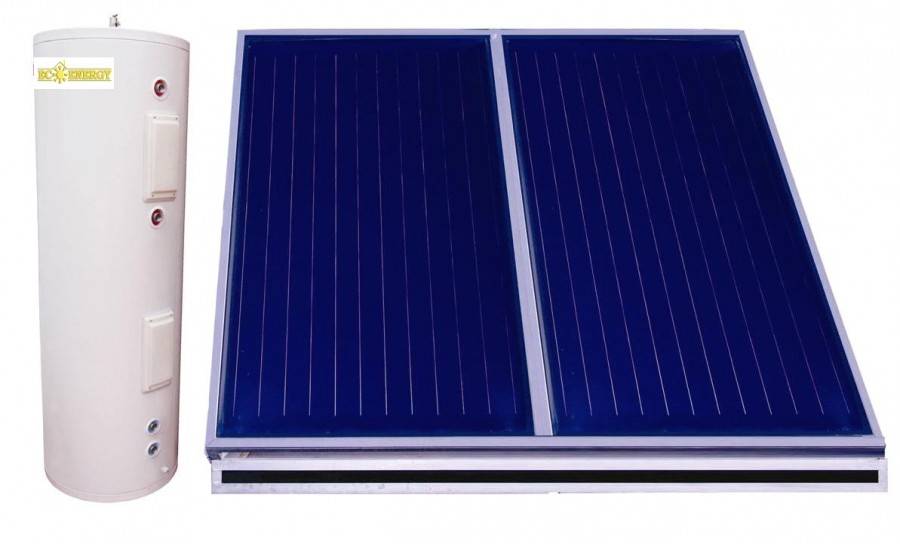

Плоские

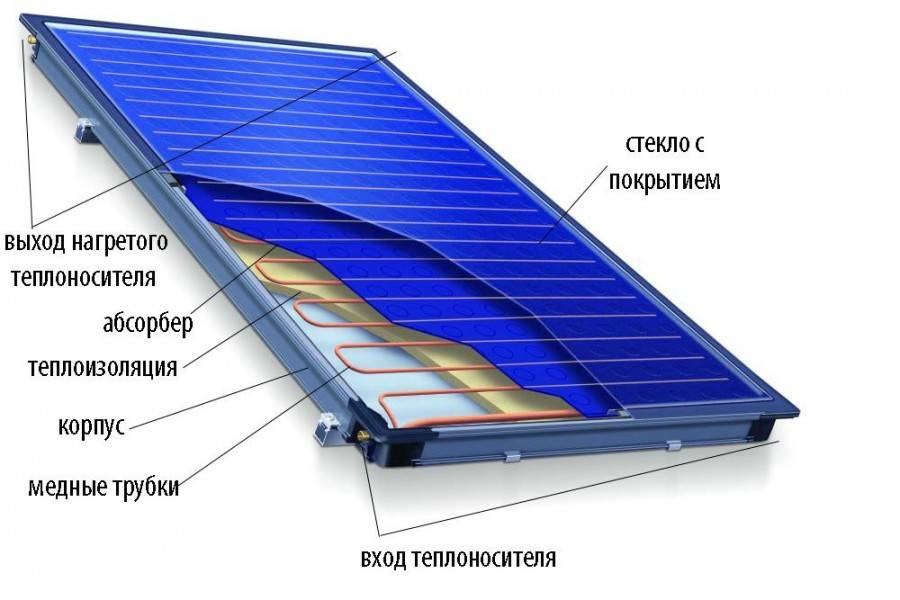

Популярные и бюджетные по расценкам устройства. Состоят из плоскостной светочувствительной пластины, соединенной с теплопроводящими трубами, стеклянного покрытия, теплоизоляции и металлической рамы. Пластина поглощает солнечный свет и аккумулирует тепловую энергию, которая нагревает жидкость-теплоноситель. В отличие от других типов, теряют много поглощенного тепла. Неэффективны в пасмурную погоду. Повышенная влажность плохо сказывается на конструктивных деталях.

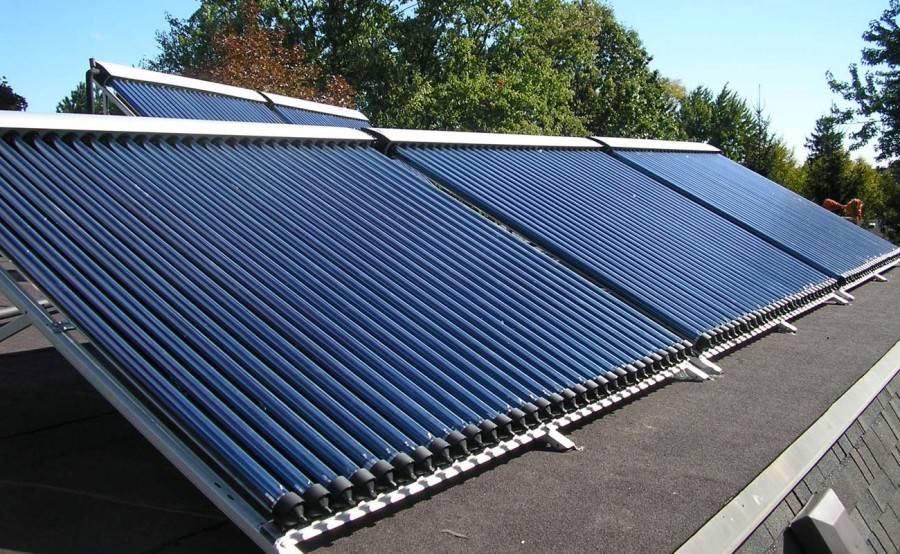

Вакуумные

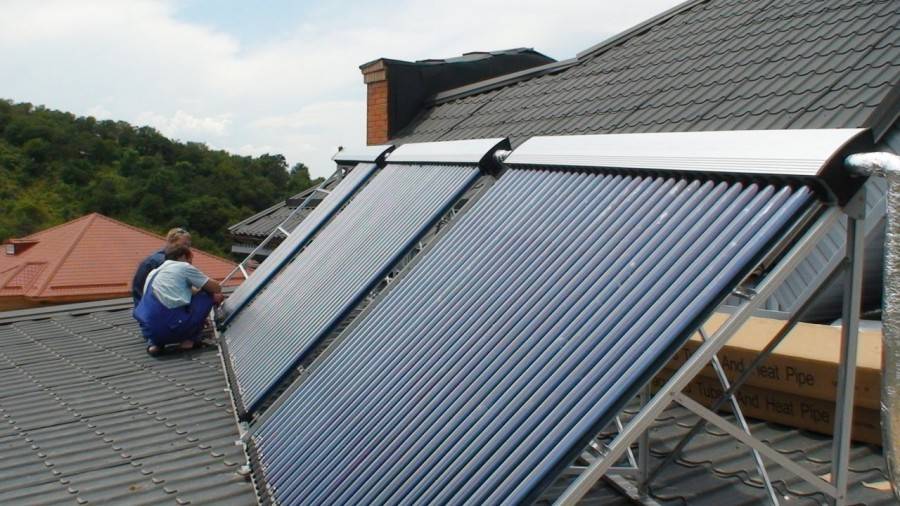

Выделяют 2 типа вакуумных коллекторов: прямоточные и с косвенной передачей тепла. Первые применяются в теплое время года, вторые – всесезонно. В основе конструкции – вакуумная система трубок с металлическим стержнем внутри, в котором находится жидкость-теплоноситель. Такая установка работает по принципу термоса. Характеризуется оптимальным КПД.

Воздушные

По принципу работы похожи на плоские. Но в воздушных коллекторах в качестве теплоносителя используют воздух. Устанавливают для отопления домов. Прогретый воздух заполняет помещение при помощи воздуховодов и вентилятора.

Выбор солнечного коллектора и его монтаж

Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.

Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.

Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.

Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома

Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком. Единственной проблемой становится расположение скатов относительно положения солнца на небе — иногда приходится устанавливать трекинг-систему для поворота панелей

Это дорого и требует использования гибких трубок, но эффект в результате получается значительно выше.

Сравнительные характеристики некоторых видов солнечных коллекторов

Основной характеристикой любого солнечного коллектора является его производительность. В зависимости от конструктивных особенностей и разности температур определяется КПД системы. при этом стоит учесть, что стоимость плоских коллекторов значительно ниже, чем аналогичный показатель трубчатых систем.

Выбирая солнечный коллектор, следует внимательно изучить параметры, от которых зависит эффективность солнечного водяного отопления и мощность конструкции.

Солнечные коллекторы имеют ряд достаточно важных характеристик:

• По коэффициенту адсорбции можно определить отношение общей и поглощенной энергии солнечного излучения.
• По коэффициенту эмиссии определяется отношение количества переданного тепла и поглощенной энергии.
• Соотношение общей и апертурной площади.
• Коэффициент полезного действия.

Выгодно ли использовать солнечный коллектор

Нельзя сказать однозначно — выгодно ли использовать солнечный коллектор. Все зависит от климатических особенностей региона, количества солнечной радиации, типа устройства. На юге, где среднетемпературная норма выше, нежели в других областях страны, плоская гелиосистема способна полностью обеспечить потребности в ГВС, а вакуумная покроет 50 % затрат на отопление.

Преимущества коллекторов:

• возможность сэкономить на расходах на газ и электричество;
• легкость монтажа;
• долгий срок службы (от 15 лет).

Недостатки оборудования:

• зависимость от количества солнца;
• вероятность повреждения системы от перегрева.

Гелиоколлектор стоит дорого, а период окупаемости в ряде регионов может быть долгим.

Цена бытовой гелиосистемы

Цена солнечных коллекторов зависит от типа оборудования, а также его производителя. Самые недорогие — плоские нагреватели. Стоимость коллектора, необходимого для нагрева бассейна или душа в летние месяцы, начинается от 50000 рублей.

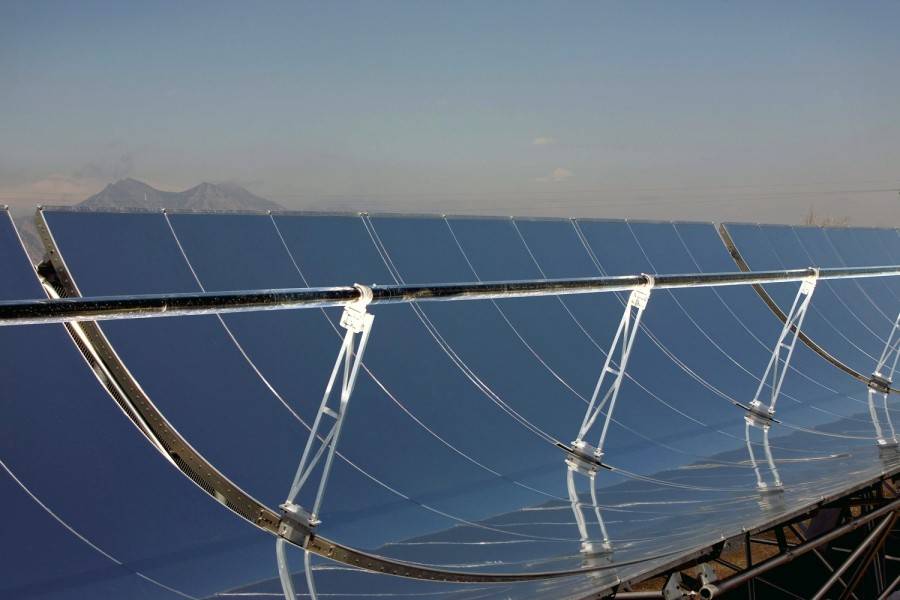

Максимально повысить эффективность работы концентрационного коллектора помогает устройство, предназначенное для слежения за солнечной активностью. Правда, это еще больше повышает стоимость системы, но когда дело касается огромных энергетических затрат, такое вложение оправдано.

Правила выбора агрегата

При выборе подходящей модели важно сделать расчет солнечного коллектора для отопления

Также стоит обратить внимание на следующие параметры:

1. Плоские модели самые прочные, но неудобные в ремонте. При поломке приходится менять всю систему адсорбции. Плоские агрегаты позволяют нагревать теплоноситель до температуры, которая на 20-40°С превышает показатели окружающей среды.
2. Вакуумные разновидности чувствительны к внешним воздействиям. Хрупкие полые трубки легко повреждаются. Однако заменить одну трубку несложно. Эти модели намного эффективней работают зимой, чем агрегаты плоского типа.
3. Воздушные коллекторы отличаются простой конструкцией и неприхотливостью в использовании. Они долговечные и хорошо переносят низкие температуры, но прогревают дом хуже.
4. При выборе вакуумного агрегата учитывайте диаметр трубок. Чем больше длина и диаметр трубки, тем лучше преобразуется солнечная энергия. Оптимальный вариант – колбы длиной 200 см и диаметром 60 мм с внутренней прямой или U-образной вставкой.
5. При выборе моделей с жидким теплоносителем учитывайте эффективность сохранения тепла в холодный сезон и во время коротких световых дней.
6. Обязательно учитывайте несущую способность крыши при установке коллекторов на ней. В некоторых случаях каркас нужно дополнительно усилить.

Применение солнечных коллекторов

Устройство, преобразующее энергию солнечного света в тепловую энергию, называют солнечным коллекторам. Солнечный коллектор может применяться как в отопительной системе здания, так и в системе горячего водоснабжения. Согласно расчетным данным, применение данных устройств в системах теплофикации зданий и сооружений дает в среднем от 30% до 60% экономии энергоносителей (газ, электричество) ежегодно, а значит, удешевляет эксплуатацию здания. Расчетная самоокупаемость систем, использующих солнечную энергию, составляет в среднем от двух до пяти лет, в зависимости от цен на энергоносители.

Солнечный коллектор для отопления дома включается в систему теплоснабжения, являясь, по сути, подогревающим теплоноситель элементом, в то время как основные источники теплофикации (газовые или электрические котлы) круглосуточно поддерживают температуру подогретого солнечным коллектором теплоносителя на уровне, необходимом по технологическим или санитарным условиям.КПД систем альтернативного теплоснабжения выше в регионах с высокой солнечной активностью и в светлое время суток. Карта суммарной годовой солнечной радиации приведена на рисунке ниже.

Воздушный солнечный коллектор для отопления своими руками: схема

Чтобы избежать теплопотерь за счет контакта с уличным воздухом, абсорбер самодельного коллектора помещают в хорошо утепленный деревянный корпус, закрытый сверху прозрачным пластиком (поликарбонат или оргстекло) или прочным закаленным стеклом.

У коллекторов заводского изготовления трубки абсорбера помещают в вакуумированные колбы, так что тепло в них хранится, как в термосе.

Схема сборки солнечного коллектора

В качестве теплоносителя может использоваться как воздух, так и жидкая среда — вода или антифриз. Мы рассмотрим именно воздушный коллектор, поскольку он проще в изготовлении.

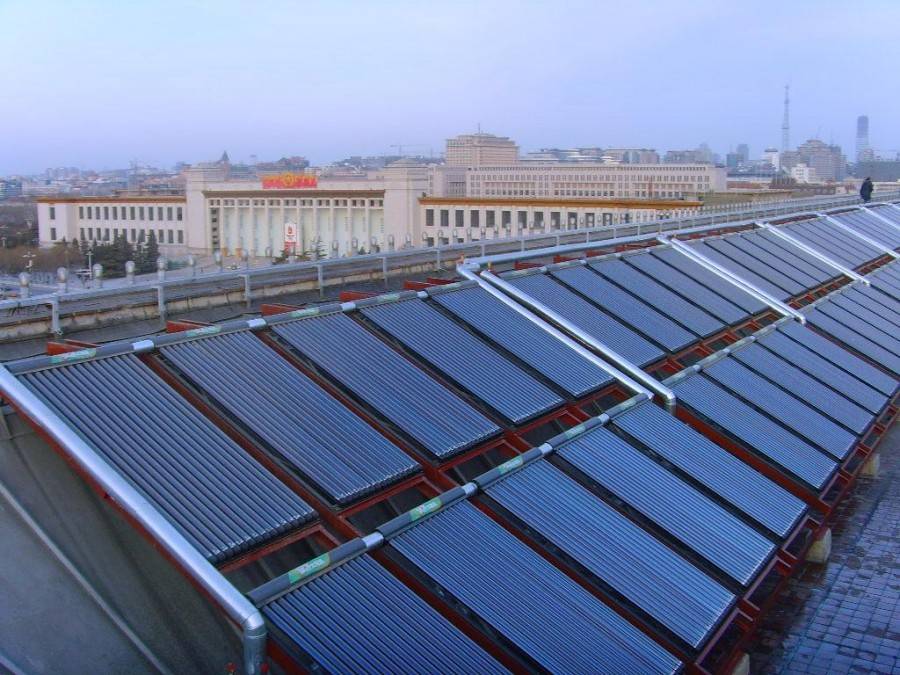

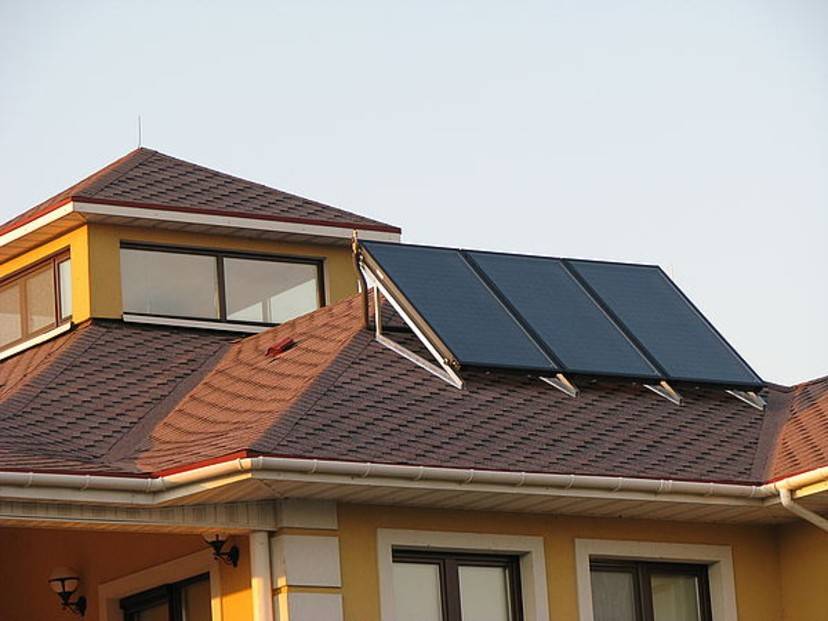

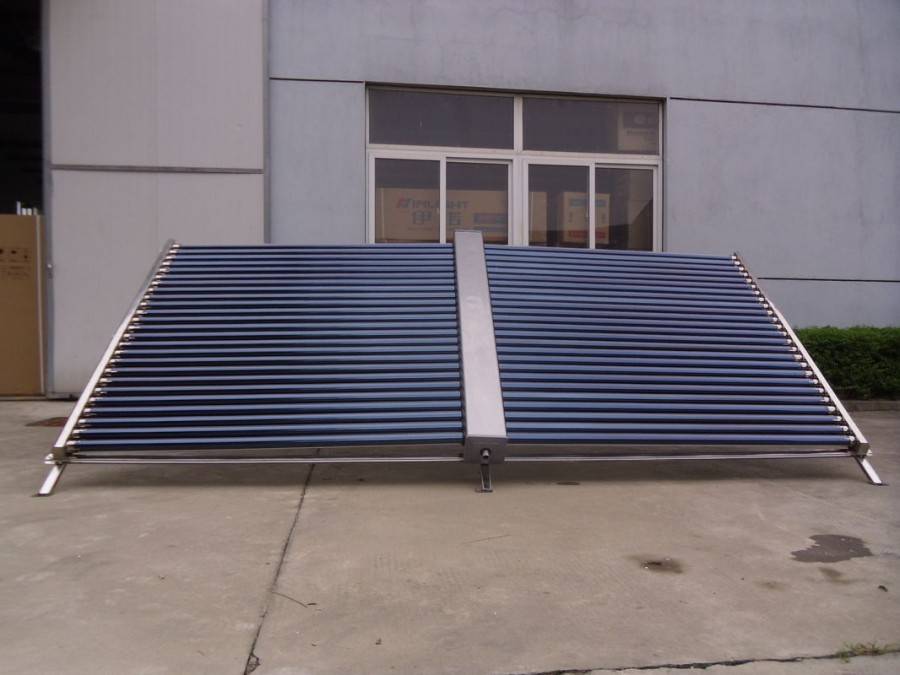

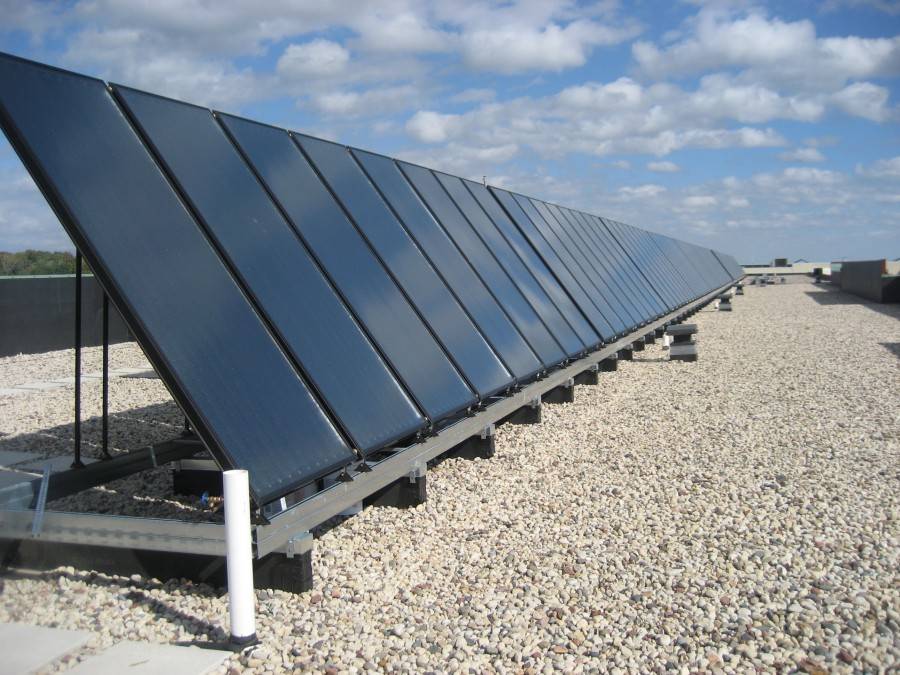

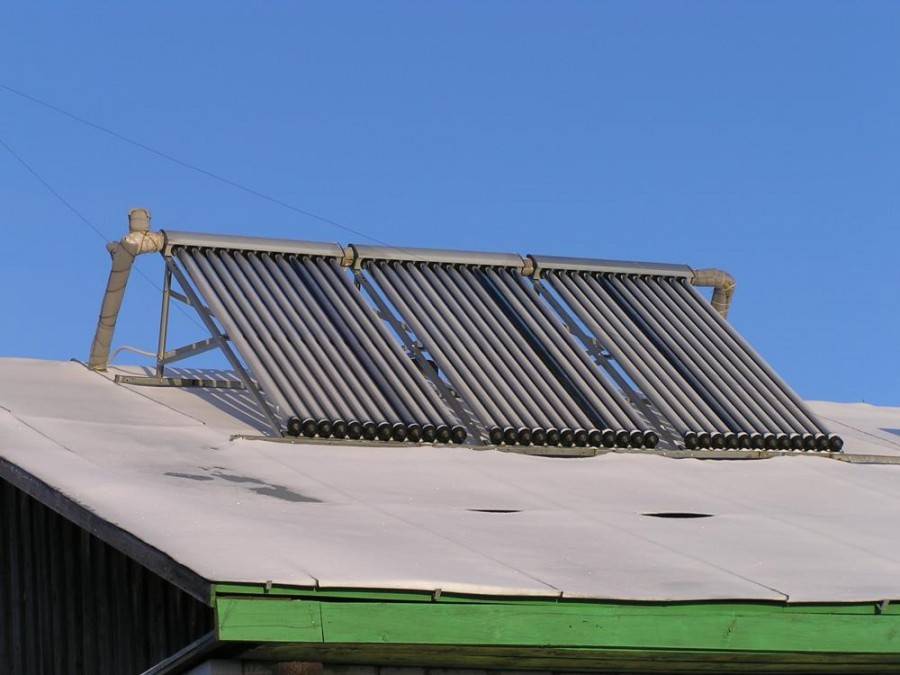

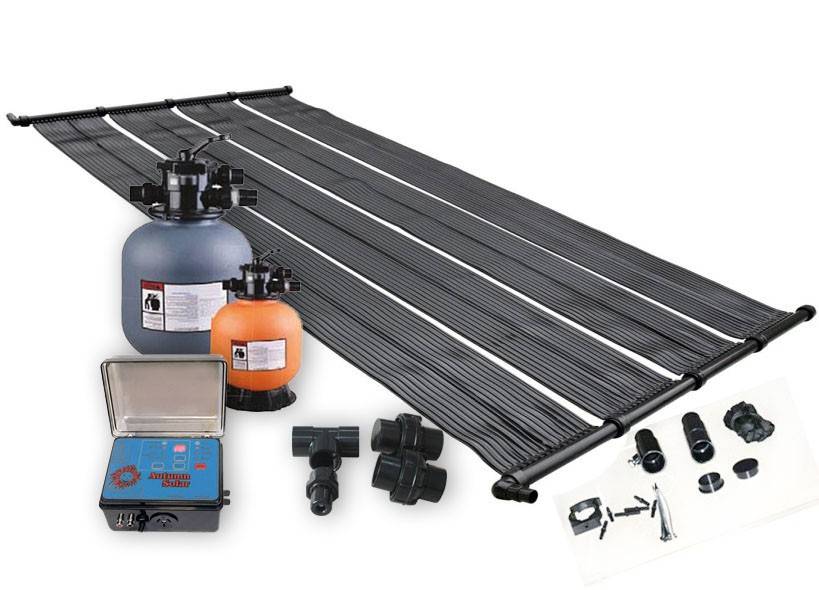

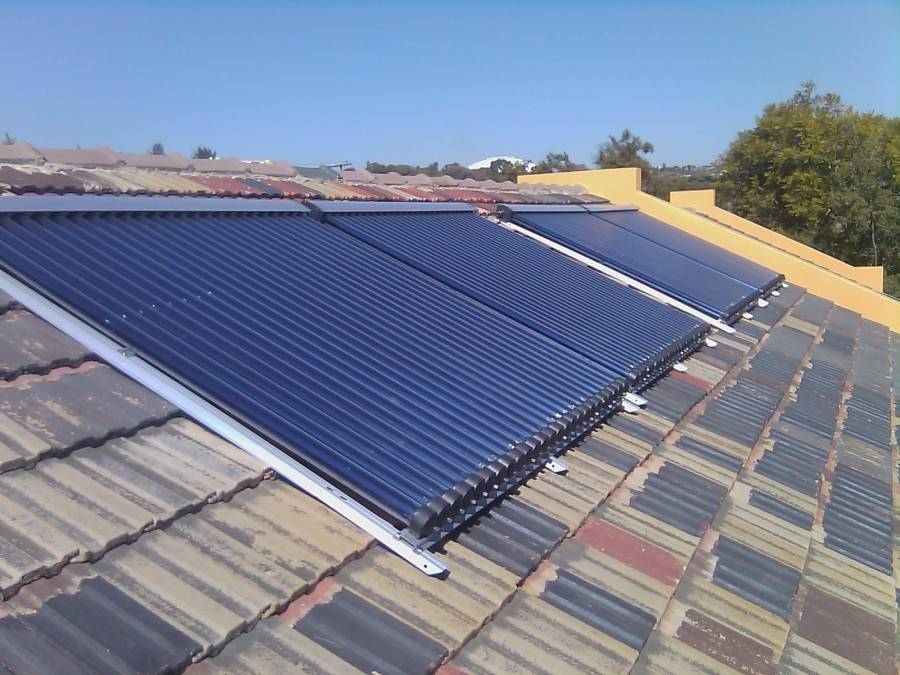

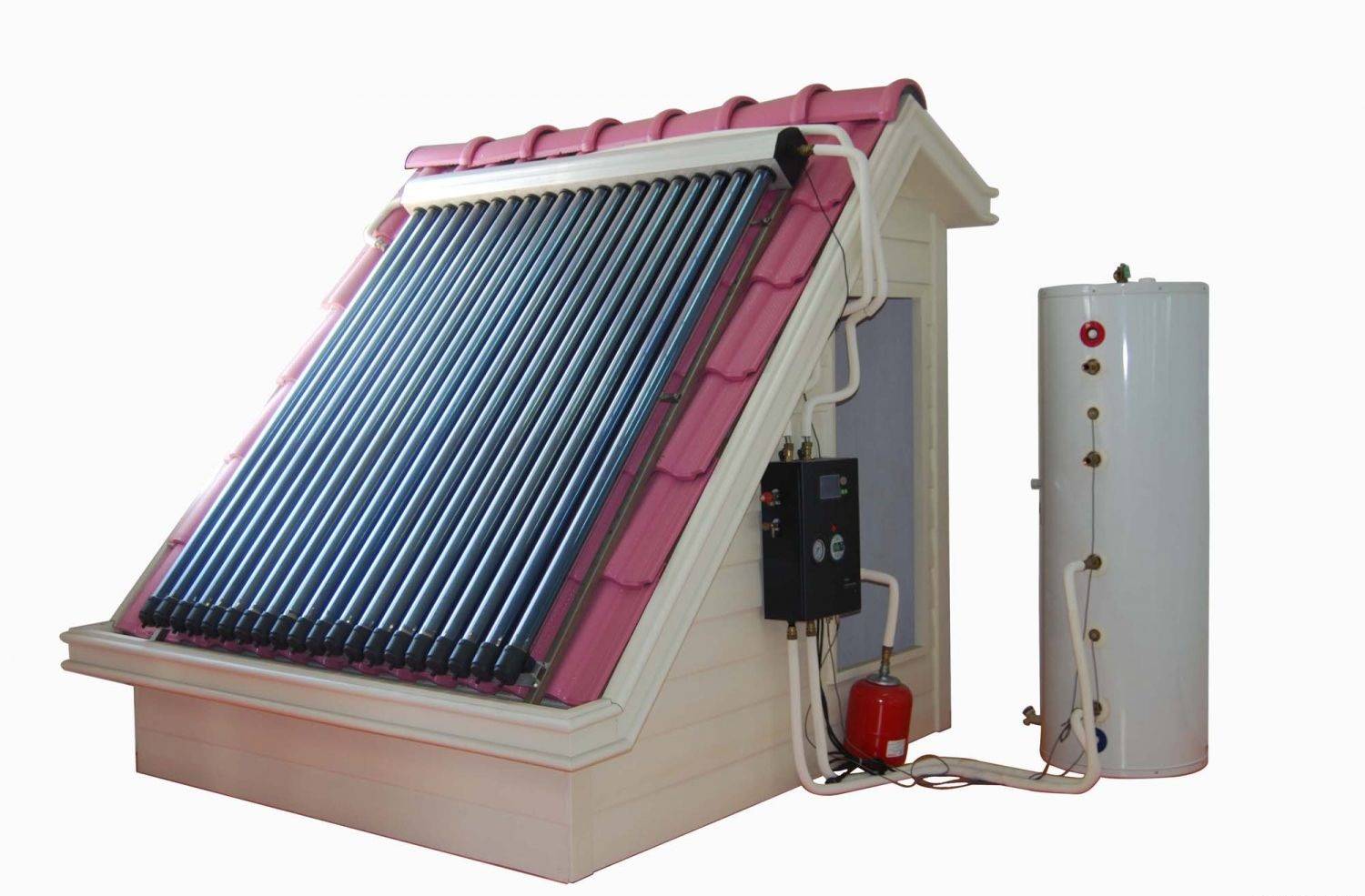

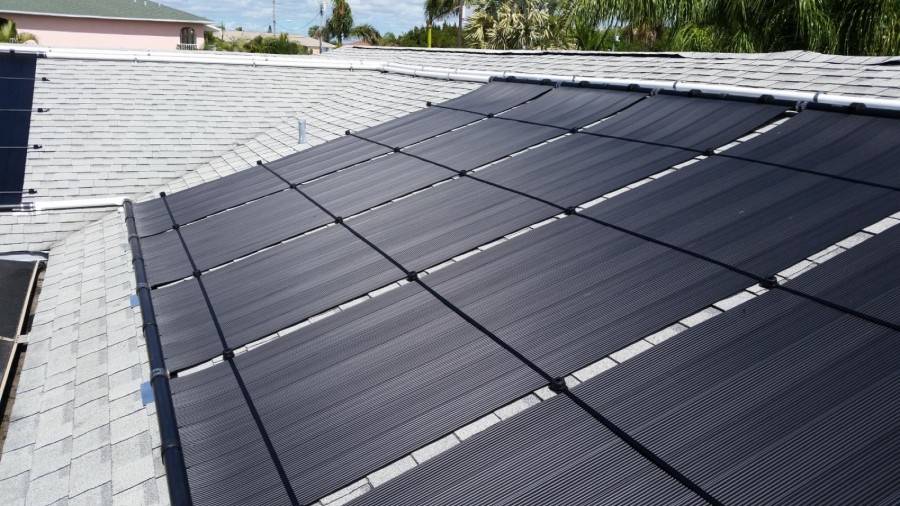

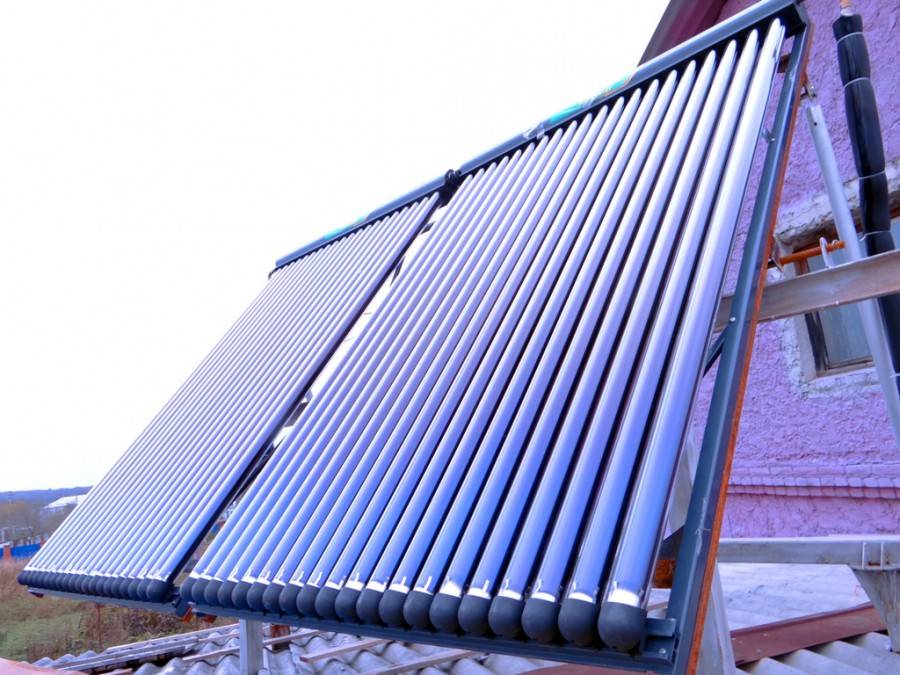

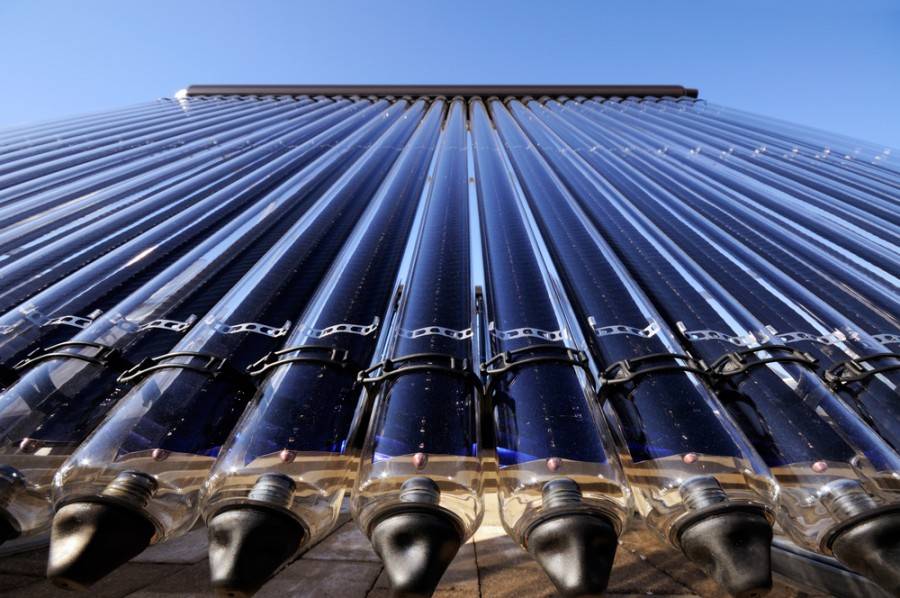

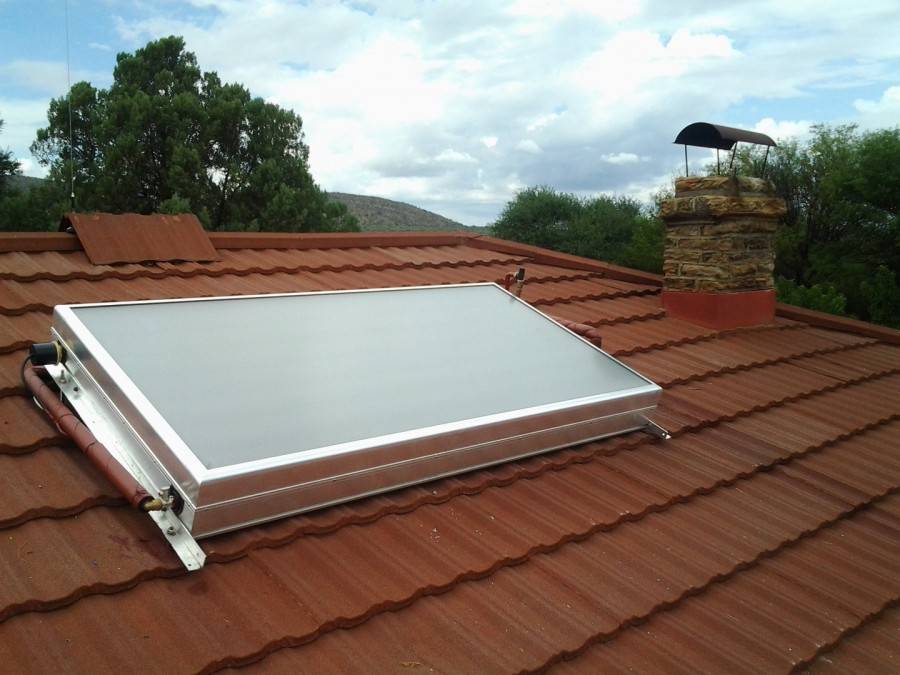

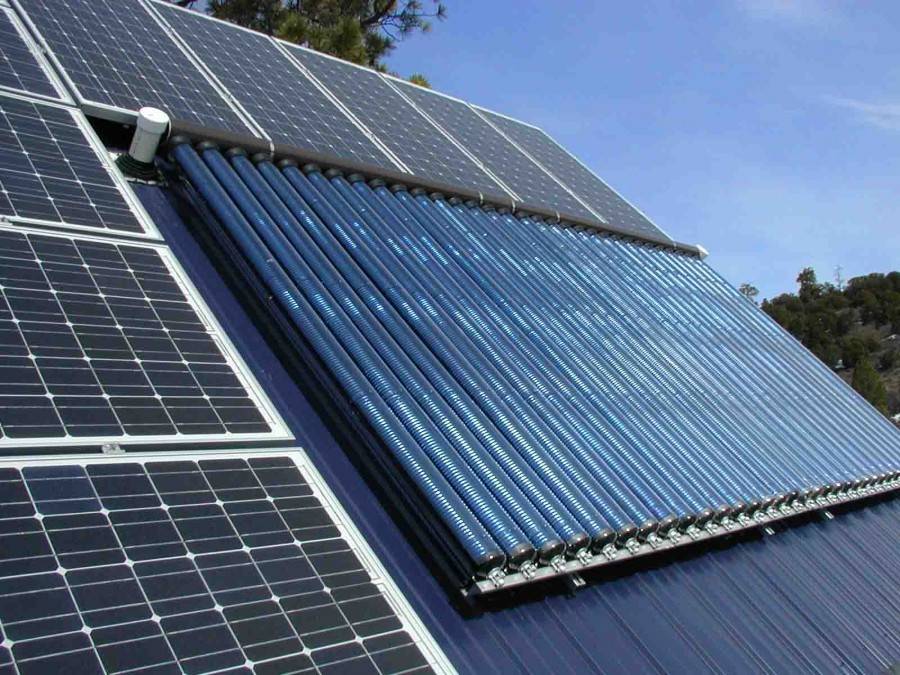

Фото солнечных коллекторов

Также рекомендуем просмотреть:

• Котлы длительного горения
• Буржуйка своими руками
• Установка полотенцесушителя
• Как прочистить дымоход
• Теплоаккумулятор для отопления
• Подогрев водопровода от замерзания
• Дымоходы для газовых котлов
• Отопление частного дома
• Печь своими руками
• Ливневая канализация
• Канализация в частном доме
• Водопровод на даче
• Трубы для отопления
• Вода в дом из колодца
• Камин своими руками
• Насос для скважины
• Монтаж дымохода
• Канализация своими руками
• Радиаторы отопления
• Печь шведка
• Теплый пол своими руками

Пожалуйста, сделайте репост

Принцип работы

На сегодняшний момент разработаны различные виды гелиоколлекторов.

Но принцип водонагрева идентичен – все устройства работают по одной разработанной схеме. В хорошую погоду лучи солнца начинают нагревать теплоноситель. Он проходит по тонким изящным трубочкам, попадая в бак с жидкостью. Теплоноситель и трубочки размещаются по всей внутренней поверхности бака. Благодаря такому принципу происходит нагревание жидкости, находящейся в аппарате. Позже нагретую воду разрешено применять на бытовые нужды. Таким образом, можно отапливать помещение, использовать нагретую жидкость для душевых кабин как горячее водоснабжение.

Температуру воды можно контролировать разработанными датчиками. Если произошло слишком сильное охлаждение жидкости, ниже заданного уровня, то автоматически включится специальный резервный подогрев. Солнечный коллектор можно подключить к электрическому или газовому котлу.

Представлена схема работы, подходящая для всех солнечных водонагревателей. Такое устройство отлично подойдет для отопления небольшого частного дома. На сегодняшний момент разработано несколько устройств: плоские, вакуумные и воздушные приспособления. Принцип действия таких устройств очень схож. Происходит нагрев теплоносителя от солнечных лучей с дальнейшей отдачей энергии. Но в работе наблюдается очень много различий.

Видео о различных видах альтернативных источниках отопления

Как сделать солнечный коллектор самостоятельно?

Для изготовления солнечного воздушного обогревателя, который будет работать зимой и летом потребуется:

• рама из деревянных плашек с фанерным дном размером 150х150 см;
• планки с сечением 2х4 см;
• пленки изоляционная и рефлектирующая;
• зачерненный лист металла;
• сетка зачерненная;
• лист поликарбоната с наклеенной УФ-пленкой;
• 2 вентилятора;
• 2 обратных клапана для монтажа на выходе из коллектора.

Как сделать воздушный солнечный коллектор для отопления дома своими руками:

1. Фанерное днище размером 150х150 см раскроить на две части размерами 105х150 см и 45х105 см. Теперь эти части соединить между собой планкой.
2. Выстлать полотно изоляционной пленкой со светоотражающими свойствами. Высверлить в днище снизу 2 дырки размером в 10 см для забора холодного воздуха из дома и 2 отверстия сверху того же диаметра для вывода теплых потоков воздуха из коллектора. В отверстия снизу впоследствии будут вмонтированы вентиляторы для затягивания потоков в коллектор, а на верхние потом установятся обратные клапаны для блокировки движения воздуха при отключенных вентиляторах.
3. Фанерную конструкцию рамы нужно утеплить рефлектирующей и изоляционной пленкой. Это снизит теплопотери коллектора. Лучше всего подходит алюминизированная пленка, которая хорошо отражает тепловые лучи, поступающие от перегретого абсорбера.
4. Абсорбером выступает лист металла, выкрашенный черной краской. К внутренней стороне абсорбера прибить сетку, которая нужна для изменения структуры воздушного потока, создаваемого вентиляторами. Вся конструкция прибивается к раме коллектора. Получается, что втянутый в коллектор холодный воздух из дома будет проходить вдоль сетки, прогреваться и становится однородным по температуре.
5. Присоединить к вентиляторам питание, установить приборы в нижние отверстия. Мощность вентиляторов 14 Вт, этого достаточно для обеспечения поступлений на коллектор от 3 кВт/час.
6. Для снижения теплопотери абсорбер закрывается листом прозрачного поликарбоната. Такие листы уже оклеены пленками для защиты от УФ-излучения.

Выглядит система на крыше следующим образом.

Но изготовленный воздушный коллектор можно установить на стену дома, для чего просверлить 4 отверстия, диаметр которых равен 10 см, затем установить гелиосистему. Это простейший вариант воздушного коллектора, который успешно применяется на практике и изготавливается с минимальными затратами, но есть вариант обустройства конструкции с помощью других подручных средств, например, как на видео ниже.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

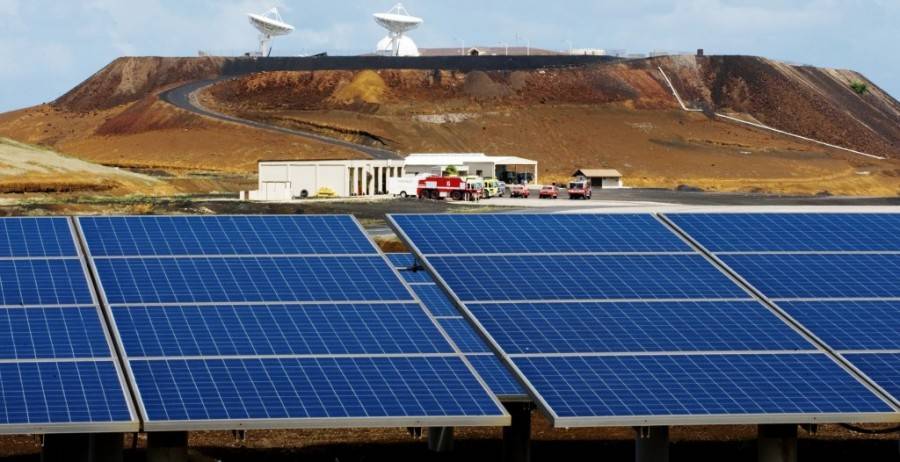

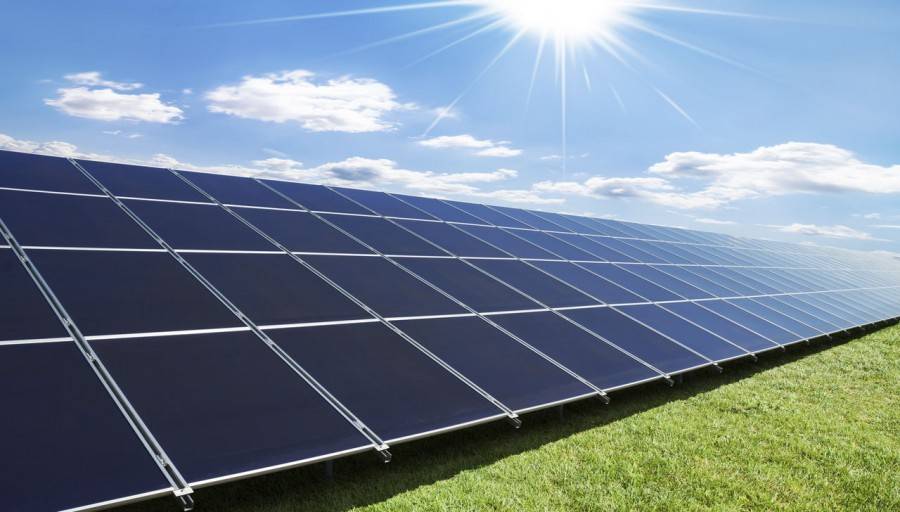

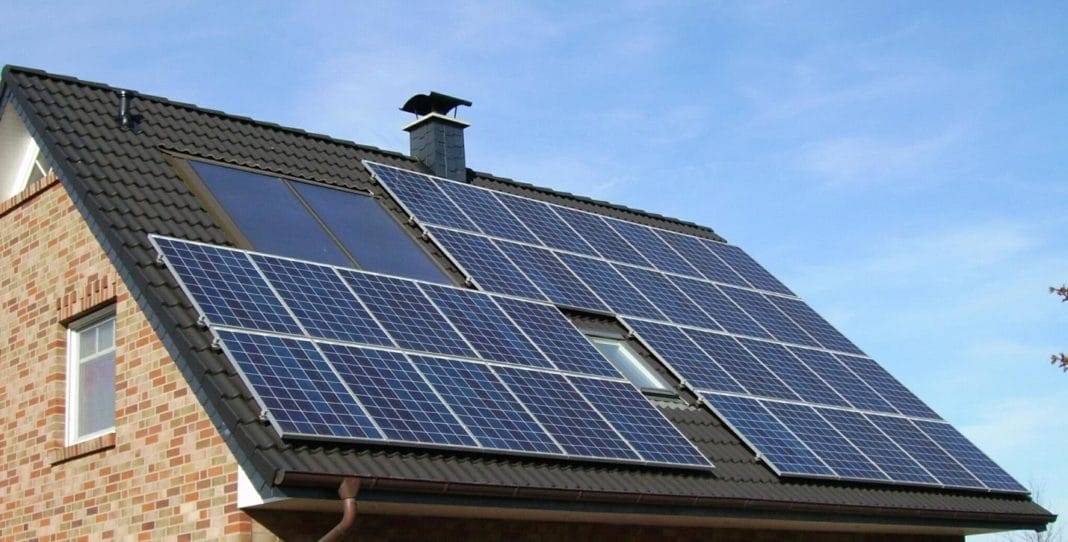

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Виды гелиосистем

Существуют разные конструкции коллекторов, способные демонстрировать свои эффективность и возможности:

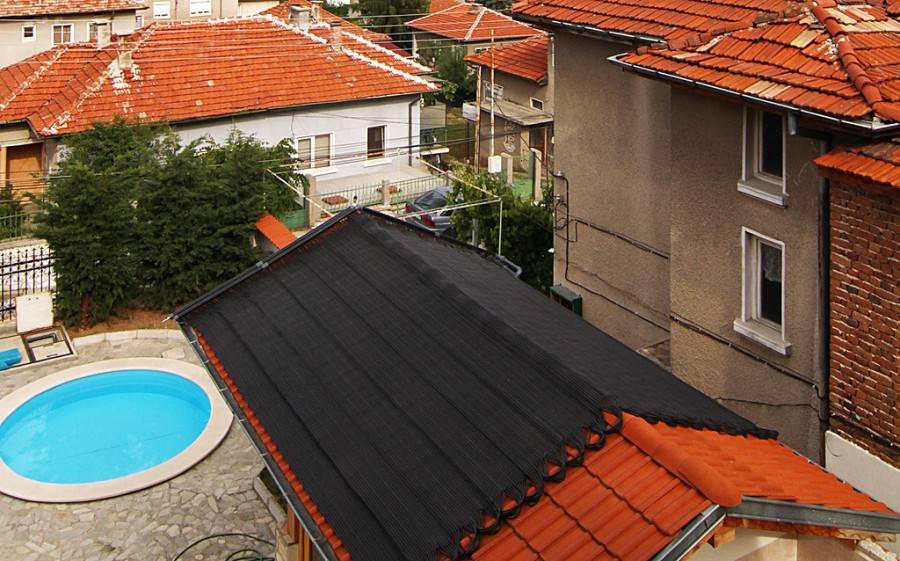

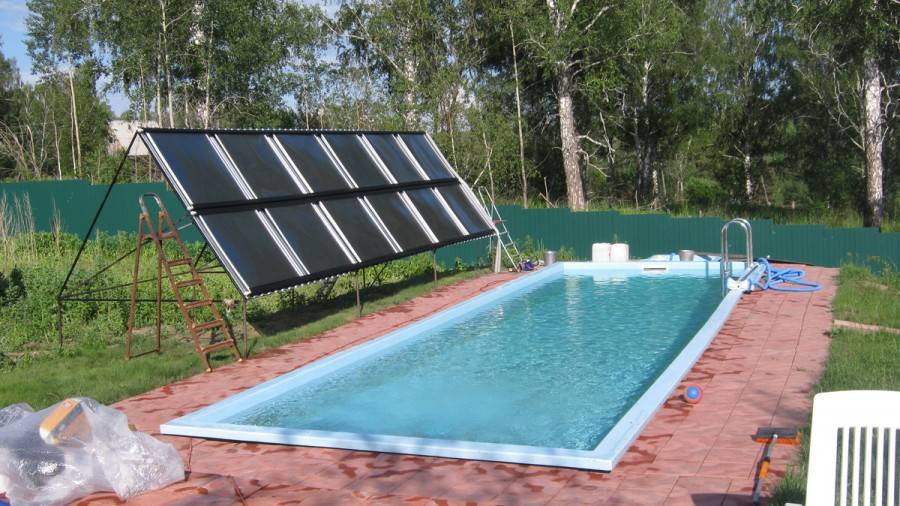

1. Открытые. Представляют собой плоские продолговатые емкости черного цвета, наполненные водой. Она нагревается от солнечного тепла и может поддерживать температуру воды в открытых бассейнах, летнем душе и т.д. КПД таких устройств крайне низок, поэтому их можно использовать только в летнее время

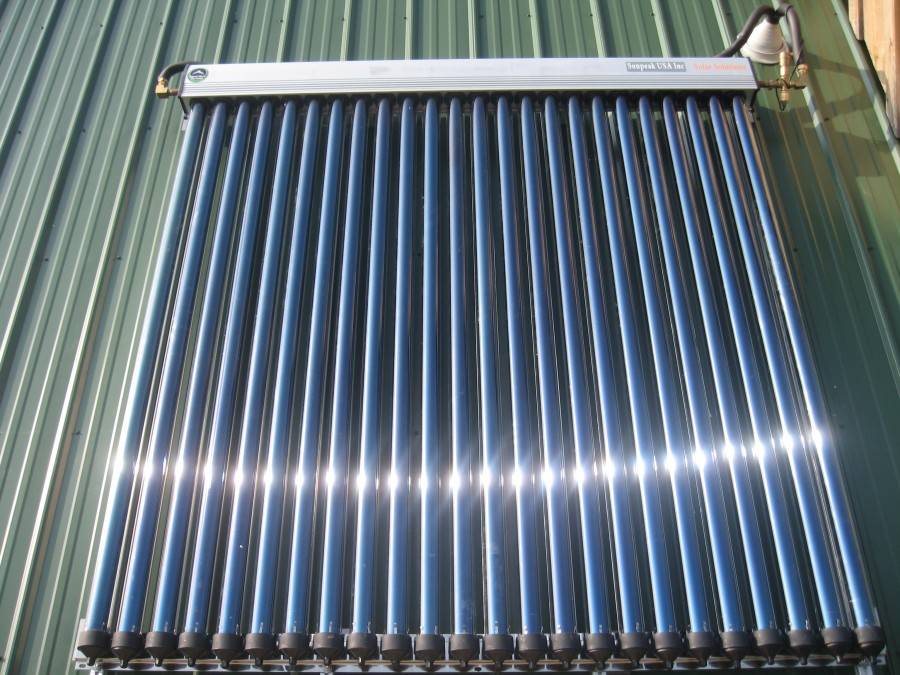

2. Трубчатые. Основным элементом этих систем являются стеклянные коаксиальные трубки, между внешней и внутренней частями которых создан вакуум. Возникает прозрачный защитный слой с крайне низкой теплопроводностью, позволяющий воде (или антифризу) получать солнечную энергию, практически не расходуя ее на окружающую среду. Стоимость таких коллекторов высока, ремонтопригодность крайне низка и проблематична
3. Плоские. Представляют собой плоские ящики с прозрачной крышкой. Днище покрыто слоем, активно принимающим энергию. КЕ нему припаяны трубки, по которым перемещается вода. Получая тепло, она направляется в отопительную систему. Иногда из-под крышки выкачивают воздух, усиливая эффективность приема энергии и снижая потери. Существуют также конструкции, где трубки находятся между двух приемных слоев, в которых для них созданы канавки. Это позволяет улучшить теплопередачу

Существуют также более современные виды коллекторов, в которых используется принцип теплового насоса — в герметичной емкости находится легкоиспаряемая жидкость. Нагреваясь от солнечного тепла, она испаряется. Этот пар поднимается в конденсационную камеру и оседает на стенках, выделяя при этом много тепловой энергии. По ту сторону стенок создана водяная рубашка, которая принимает это тепло и направляется в систему отопления.

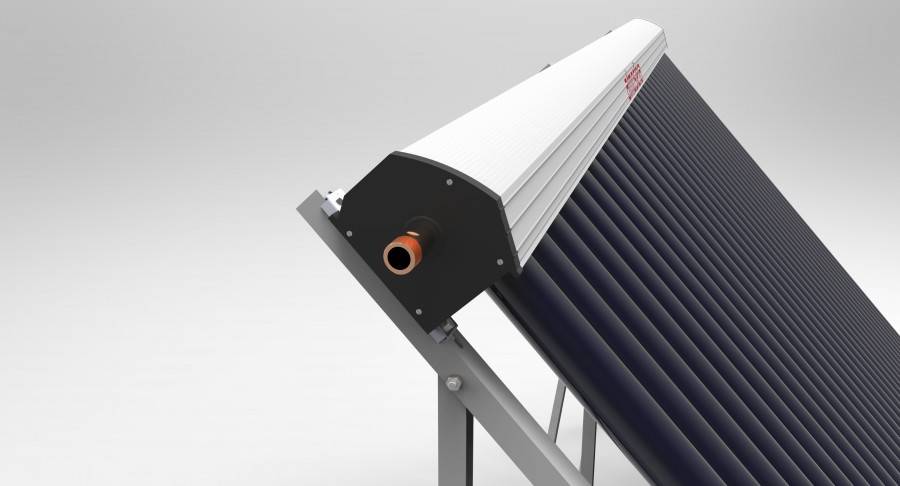

Трубчатые коллекторы для отопительных систем

В таких устройствах по трубкам также циркулирует теплоноситель, однако каждая из трубок еще и вставлена в другую. А все вместе они соединяются в особую конструкцию – манифолд или гребенку. Современные трубчатые коллекторы выпускаются двух видов – перьевые и коаксиальные. Последние представляют собой трубу в трубе, они вложены друг в друга, и края их запаяны. А из пространства между трубками выкачан воздух.

В перьевых трубках вставляется еще и специальная адсорберная пластинка, напоминающая по структуре перо – для повышения теплоотдачи.

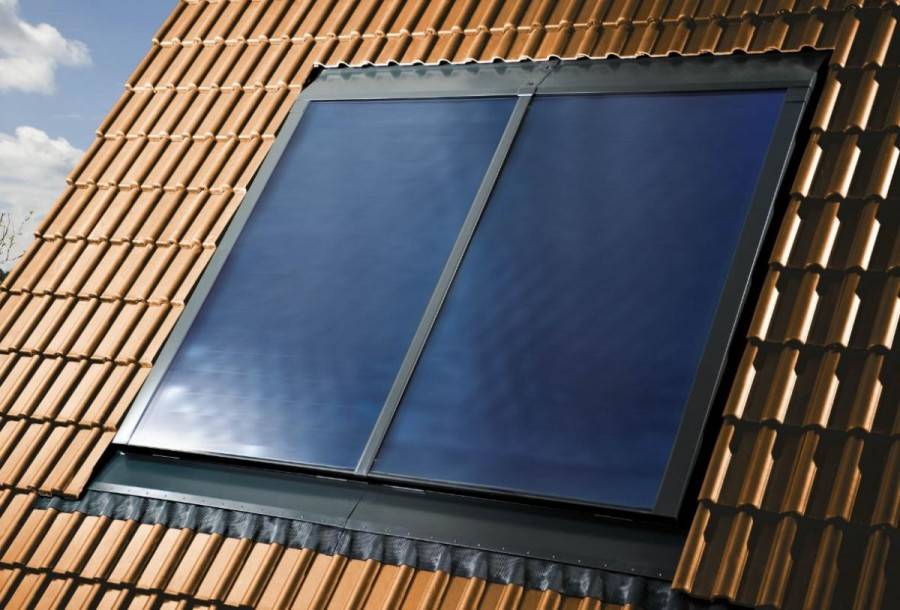

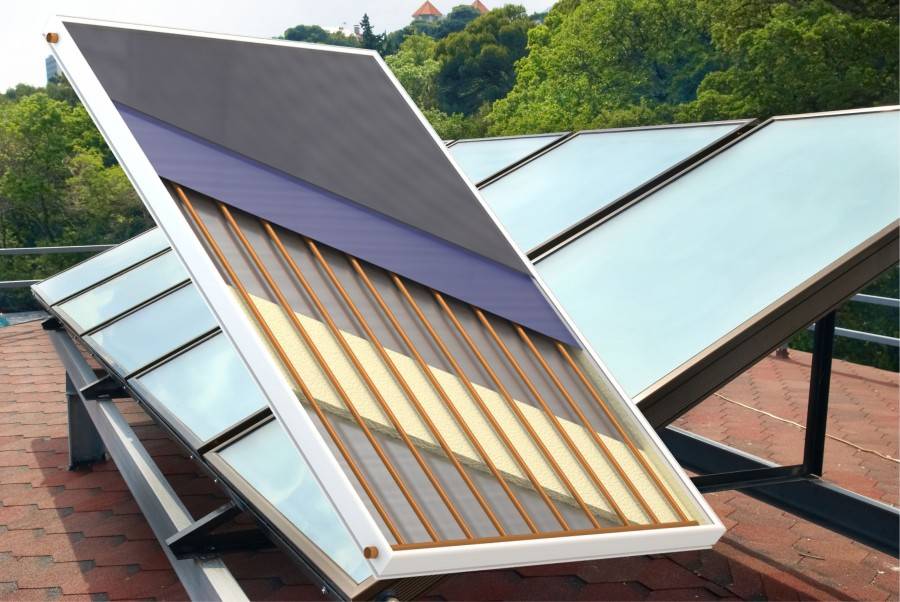

Плоские солнечные коллекторы для отопления и горячего водоснабжения

Такие гелиоустановки имеют наиболее простую конструкцию, и именно их имеют в виду, когда говорят про солнечное отопление своими руками. В принципе самодельный солнечный коллектор можно сделать из прозрачной трубки, свернутой кольцами, а среди дачников популярен солнечный коллектор из старого радиатора.

Как правило, на металлической раме закрепляют дно, на которое укладывают теплоизоляцию, уменьшающую потери энергии. Затем идет слой специального материала – адсорбера, хорошо поглощающего солнечное излучение и преобразующего его в тепло. А уже на адсорбере закрепляют трубки, по которым и циркулирует теплоноситель. Сверху вся конструкции должна быть закрыта особой прозрачной крышкой, изготавливаемой из закаленного стекла либо специального пластика, например, поликарбоната. Кроме того, нередко материал крышки еще и предварительно обрабатывают, чтобы он был чуть матовым и не гладким. Конечно, такое устройство для дома своими руками непросто будет сделать.

Принцип работы солнечного коллектора

Трубки обычно укладывают змейкой, и в коллекторе имеется 2 отверстия – выпускное и впускное. Как правило, для нормального теплообмена в схему включают и циркуляционный насос, но возможен и самотечный вариант, хотя это заметно снизит эффективность системы – ее вряд ли хватит даже на теплый пол, не то что на батареи.

А вот правильная заводская гелиоустановка имеет коэффициент полезного действия на уровне 72-75 процентов. Однако всегда есть минусы:

• при ветре возможны большие потери тепла;
• система плохо работает в пасмурную погоду и вообще не функционирует ночью;
• если какая-то деталь выходит из строя, то часто приходится менять всю панель.

Воздушные коллекторы

Устанавливаются для обогрева частных домовладений и воздушные солнечные коллекторы. Такие установки обычно используются для воздушного отопления зданий. По своей конструкции они сильно напоминают описанные выше системы, однако по трубкам здесь циркулирует не жидкость, а воздух. Кстати, нередко такой обогрев совмещают с вентиляцией.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

На что обращать внимание при покупке коллектора?

Особенности коллекторов

Все гелиосистемы промышленного производства генерируют тепловую энергию, которая выражается в киловаттах. На этот показатель обязательно следует смотреть, так как существует вероятность приобрести либо слабую, либо чересчур мощную конструкцию

Очень важно проверить, насколько хорошо коллектор сохраняет полученное от солнечных лучей тепло, так как этот фактор будет играть одну из ключевых ролей, если его планируется устанавливать в холодных регионах

При установке коллектор помещается в специальный каркас, который имеет определенную массу. Следует выяснить, насколько сильная конструкция крыши – может ли она выдержать массу данного оборудования. Если обрешетка слабая, то ее нужно будет предварительно усилить. В некоторых случаях коллектор размещают в вертикальной плоскости, что позволяет не допустить лишнего воздействия атмосферных осадков, но из-за этого несколько снизится коэффициент полезного действия оборудования.

Виды солнечных коллекторов и принцип работы

Солнечным коллектором называется устройство, преобразующее энергию солнца в тепловую.

Различаются приборы по множеству признаков:

• по типу теплоносителя на воздушные и жидкостные, где в качестве жидкости используется вода, антифриз, этиленгликоль, прочие субстанции;
• по конструкции устройства могут быть плоскими и вакуумными.

Для отопления дома применяются любые типы агрегатов, так как принцип работы не меняется и основан на способности материалов поглощать солнечную энергию в любом диапазоне. При потреблении энергии физические свойства материалов проявляются в увеличении скорости движения молекул, нагревании вещества и это тепло затем передается для отопления дома.

В соответствии с конструктивными особенностями солнечные коллекторы бывают:

1. Плоскими. Это системы в виде прямоугольника, выполненные из прочного материала. Внутри корпуса выложена изоляционная прокладка, поверхность которой накрыта пластиной, абсорбирующей тепло. В углубления пластины монтируются медные трубки, передающие теплоноситель. Корпус закрыт оболочкой со свойством поглощения солнечных лучей и защитным стеклом.
2. Вакуумными. Это трубчатые системы, также закрытые специальным корпусом. Внутри вакуумных трубок циркулирует теплоноситель, передающий тепловую энергию теплоносителю наружного контура.

Различаются коллекторы по способу использования носителя тепла:

• пассивные системы – это агрегаты, применяемые в конструкции с накопительным баком, используемые для горячего водоснабжения дома без обустройства других инженерных сооружений сети;
• активные системы – агрегаты, где кроме коллектора конструкция дополняется насосом, защитными клапанами и применяется не только для обеспечения горячего водоснабжения, но и отопления дома.

По передаче тепла различаются агрегаты:

1. Косвенного действия, при которых система отопления и водоснабжения дополняется баком-аккумулятором. Этот бак передает тепловую энергию, полученную наружным путем во внутренний контур, то есть отопление, ГВС.
2. Прямого действия или прямоточные, используемые для систем горячего водоснабжения. Транспортировка воды в контуре коллектора происходит за счет разности температур и при помощи дополнительно установленных кранов, клапанов.
