Теория вентиляционного и воздушного зазоров

Монтаж тепло-, паро- и ветрозащиты

Шаг 1. Укладывают плиту теплоизоляционного материала на стену так, чтобы минвата (или пенопласт) располагалась между несущими профилями и опиралась на кронштейны. Полотна теплоизолятора устанавливают так, чтобы обеспечить перевязку стыков.

Укладка и крепление утеплителя

Шаг 2. Высверливают сквозь теплоизолятор отверстия в стене так, чтобы на 1 плиту приходилось не менее 5 точек крепления (в каждом углу и посередине).

Шаг 3. Крепят плиту пластиковыми тарельчатыми дюбелями, вбивая их в высверленные отверстия.

Поверх утеплителя устанавливают пароизоляционную мембрану или ветробарьер. Можно одновременно монтировать оба материала. Выбор варианта защиты стен зависит от климатических условий региона проживания. Для районов с высокой влажностью воздуха (морской климат) обязателен монтаж пароизоляции. Важный момент: полотна паро- и ветрозащиты укладывают с нахлестом в 10-15 см.

Шаг 4. Полотно ветрозащиты крепят к профилю, установленному в верхней части стены. Опускают рулон вниз, закрывая теплоизолятор.

Монтаж пароизоляции

Шаг 5. С помощью шуруповерта и саморезов крепят полотно к несущим профилям.

Фиксация полотна

Изоляция крепится с нахлестом

Шаг 6. Ножницами или ножом отрезают оставшуюся часть рулона. Повторяют процедуру укладки ветрозащиты до тех пор, пока не будет закрыта вся стена.

Вывод плоскости вертикальной обрешетки

Шаг 1. К кронштейнам горизонтальной обрешетки с помощью саморезов крепят вертикально устанавливаемые шляпные профили шириной 6,5 или 8 см. Обеспечивают создание ровной поверхности, регулярно проверяя вертикаль с помощью отвеса.

Все профили этого уровня обрешетки должны быть расположены по вертикальным стыкам металлокассет. Расстояние между опорами каркаса должно строго выдерживаться.

Шаг 2. К нижнему горизонтальному профилю с помощью саморезов и шуруповерта крепят цокольный отлив.

Монтаж каркаса

Шаг 3. Вдоль верхней кромки отлива по всей длине стены устанавливают начальную планку.

Монтаж начального профиля

Физика процессов внутри стены

Конденсация

А зачем сушить стену? Она что, мокнет что ли? Да мокнет. И для того, чтобы она намокла, ее не нужно поливать из шланга. Вполне достаточно перепада температуры от дневной жары к ночной прохладе. Проблема намокания стены, всех ее слоев, в результате конденсирования влаги могла бы быть неактуальна в морозную зиму, но тут на сцену выходит отопление нашего дома. В результате того, что мы отапливаем наши дома, теплый воздух стремится выйти из теплого помещения и опять происходит конденсация влаги в толще стены. Таким образом, актуальность просушки стены сохраняется в любое время года.

Конвекция

Прошу обратить внимание на то, что на сайте есть хорошая статья про теорию конденсата в стенах

Теплый воздух стремится подняться вверх, а холодный опуститься вниз. И это очень прискорбно, поскольку мы, в наших квартирах и домах, живем не на потолке, где собирается теплый воздух, а на полу, где собирается холодный. Но я, кажется, отвлекся.

Избавиться от конвекции полностью невозможно. И это тоже очень прискорбно.

А вот давайте рассмотрим очень полезный вопрос. Чем конвекция в широком зазоре отличается от той же конвекции в узком? Мы уже поняли, что воздух в зазоре движется в двух направлениях. По теплой поверхности он движется вверх, а по холодной спускается вниз. И вот тут я и хочу задать вопрос. А что происходит посередине нашего зазора? А ответ на этот вопрос довольно сложен. Полагаю, что слой воздуха непосредственно у поверхности движется максимально быстро. Он тянет за собой слои воздуха, которые находятся рядом. Насколько я понимаю, происходит это по причине трения. Но трение в воздухе довольно слабое, поэтому движение соседних слоев значительно менее быстрое, чем «пристенных» Но все равно есть место, где воздух, двигающийся вверх, соприкасается с воздухом, двигающимся вниз. Видимо в этом месте, где встречаются разнонаправленные потоки, происходит нечто вроде завихрений. Завихрения тем слабее, чем ниже скорость потоков. При достаточно широком зазоре эти завихрения могут вообще отсутствовать или быть совершенно незаметны.

А вот если зазор у нас составляет 20 или 30 мм? Тогда завихрения могут быть сильнее. Эти завихрения будут не только перемешивать потоки, но и тормозить друг друга. Похоже, что если и делать воздушный зазор, то надо стремиться сделать его тоньше. Тогда два разнонаправленных конвекционных потока будут друг другу мешать. А нам того и надо.

Крыша с двумя вентиляционными зазорами

Через верхний зазор между кровельным покрытием и гидроизоляцией уходит внешняя влага, образовавшаяся в подкровельном пространстве. Нижний вентилируемый зазор, находящийся между гидроизоляцией и утеплителем, необходим для удаления влаги, образовавшейся путем перемещения из внутренних помещений мансарды через пароизоляцию в кровлю. Причинами перемещения влаги в парообразном состоянии может быть некачественный материал или неправильный монтаж изоляционного слоя. Например, нахлесты рулонов пароизоляционной пленки не проклеены или стыки пленки к стенам, мансардным окнам, мауэрлатам и прочим элементам конструкции произведены не герметичными. При устройстве вентилируемого зазора можно применить достаточно широкий спектр материалов: микроперфорированные и антиконденсатные пленки. В случае правильного монтажа, предложенный метод будет надежно работать в течение длительного срока времени. А стоимость гидроизоляционных материалов для монтажа будет гораздо меньше, нежели для современных конструкций с диффузионными пленками.

Но ограниченные преимущества подобной схемы вентиляции ничто, по сравнению с ее принципиальными недостатками:

• Высокие потери тепла из-за отсутствия ветрозащиты;
• Высокий риск конвективного переноса влаги из теплого помещения в теплоизоляцию;
• Увлажнение утеплителя в летнее время влагой из атмосферного воздуха.
• Открытые зазоры в подкровельном гидроизоляционном слое, на хребтах и коньках, снижают защиту кровли от проникновения внешних осадков. Тем самым, вынуждая использовать вентиляционные рулоны с плотными сетками или лентами из нетканого материала;
• Снижение характеристик утеплителя вследствие механического уноса волокон минеральной ваты;
• Пыль, проникающая через нижний воздушный зазор, достаточно гигроскопична, скапливаясь на теплоизоляции, она становится причиной увлажнения последней.

Факт того, что в странах Европы, крыши с двумя вентилируемыми зазорами используют достаточно редко (например, в Германии это не более трех процентов от всех новых крыш), доказывает стремление инвесторов, архитекторов и кровельщиков снизить потери энергии, тем самым повысив надежность зданий.

Вентиляция вытяжного типа

Выход шахты естественной вентиляции проходит через кровлю и внешне похож на печную трубу. Есть шахты, имеющие свои каналы, а есть объединенные с вентиляционным. Первый вариант реализуется следующими путями:

1. Утепление канала фибролитом или другим жестким материалом.Канал защищен водостойкими материалами с хорошей теплоизоляцией (керамзитом, пенопластом, вспененным стеклом и другими).Утепление канала доской толщиной 4 см, покрытой оцинковкой. Под дерево подкладывают войлок с глиной, покрытый штукатуркой.

Критерии хорошего исполнения шахты:

1. Если выход шахты находится вблизи конька крыши, то его отверстие вытяжки расположено выше конька на 0,5 метра или больше.Если расстояние от конька до шахты два-три метра, то они могут быть на одной высоте.При отдалении устья вытяжки от конька на расстояние больше трех метров, его следует разместить по следующей схеме. Высота не должна быть ниже линии, проведенной от конька под углом десять градусов к горизонту.В кухне высота шахты должна быть выше одного метра.

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

1. Подготовка поверхности стен.
2. Изготовление и установка каркаса под облицовку.
3. Укладка теплоизоляционного слоя с гидроизоляцией.
4. Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов. Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Как сделать кладку несущей стены?

Возьмем к примеру, кирпичную кладку в два камня – 250 мм. При работе руководствоваться необходимо общепринятым алгоритмом действий, главной основой которого является правильная перевязка. Если кирпич просто уложить друг на друга, ни о какой надежности несущих стен, в этом случае не может быть и речи. Даже используя раствор на основе самого вязкого цемента. Необходимо класть кирпич в перевязку, с самого первого ряда.

Фундамент готов, и вы примерно прикинули необходимое количество камня на два ряда. Работу начинаем с углов. Выкладываем по три кирпича в разные стороны, перпендикулярно фундаментной полосе. Убираем излишки раствора, простукиваем каждый кирпич выравнивая его относительно плоскости. Проверяем это специальным инструментом. Второй ряд, кладем в перевязку. Каждый последующий кирпич, перекрывает вертикальный шов предыдущего ряда. Перевязка значительно повышает прочность конструкции.

Таким образом, необходимо поднять углы с каждой стороны дома на 4-5 кирпичей и только после этого можно приступать к укладке горизонтальных рядов, несущих стен. Чтобы не сбиться и выложить их ровно, от каждого второго кладочного ряда параллельных углов натягивается шпагат, по которому ориентируются выкладывая камень. Высота регулируется количество цемента.

Сравняв горизонтальные стены с угловыми маяками, нужно остановится и проверить общую ровность кирпичной кладки. Дополнительно можно зачистить швы, а где мало раствора заделать просветы. После снова поднимают кладку со всех углов, на 4-5 кирпичей, и по той же технологии выкладывают стену.

Не нужно забывать про оконные и дверные проемы. Оставляете места для установки коробок, предварительно измерив их и наметив место монтажа. Подняв стену, на уровень высоты оконного проема, для соединения поверх кирпича укладывается металлический швеллер, после чего кладка кирпича продолжается в штатном режиме до уровня потолочных перекрытий.

Вентиляционно-осущающие коробки

Вентиляционно-осущающие коробки применяются в вентиляционной системе фасада. Они бывают двух видов:вентиляционно-дренажный элемент под шов 10 мм и вентиляционно-дренажный элемент под шов 10 мм

Вентиляционная система фасада достаточно проста в создании и состоит всего из двух элементов: воздушного зазора шириной 10 см с расстоянием между теплоизоляционным слоем и фасадным в 4 см и вентиляционных отверстий – незаполненных раствором вертикальных швов между кирпичами, в которые монтируются вентилируемые элементы фасада.

Перед началом возведения первого ряда кладки необходимо простелить гидроизоляцию (фартук из битумной массы), по которому конденсат будет беспрепятственно стекать через вентиляционные отверстия наружу. Аналогично следует простелить гидроизоляцию над каждым проемом здания.

Вентиляционные отверстия располагают в первом и последнем рядах кирпичной кладки. Если высота стены более шести метров, посреди стены дополнительно располагают еще один ряд вентиляционных отверстий. При этом, отступ от углов стен и проемов до первого вентиляционного отверстия не должен быть менее 25 сантиметров.

По горизонтали отверстия располагают на расстоянии 1 метра друг от друга (через 4 кирпича). На таком же расстоянии вентиляционные отверстия располагают под и над проемами, но не менее двух отверстий на каждый проем. По вертикали отверстия располагают непосредственно друг над другом, и ни в коем случае не в шахматном порядке.

Правильное размещение и монтаж вентиляторов – гарантия их эффективного применения, а значит – долгосрочного сохранения надежности, прочности и идеального внешнего вида вашего фасада.

Расположение вентиляционных коробочек

Преимущества вентиляционных коробочек:

• Высушивается внутренняя поверхность фасада, что обеспечивает его долговечность.
• На вентилируемом фасаде не выступают соляные пятна, не образуется плесень.
• Высушивается утеплитель. Только сухой утеплитель отвечает всем требованиям теплоизоляции.
• Согласно исследованиям, проведенным в Германии, тепловое сопротивление стены с вентилируемой воздушной прослойкой на 6% выше аналогичной стены без воздушной прослойки.

Распределение вентиляционных коробочек:

• Вентиляционные коробочки устанавливаются в вертикальные швы облицовочной кладки с частотой: 1 вентиляционная коробочка — 2-3 кирпича
• В зданиях до двух этажей — 2 ряда вентиляционных коробочек (внизу — в первом ряду кладки, и наверху — в последнем) Если утепление стены переходит в утепление скатной кровли — в этом случае только один ряд коробочек — в первом ряду.
• В многоэтажных зданиях — дополнительно 1 ряд коробочек каждые два этажа.
• Дополнительные вентиляционные коробочки устанавливаются над и под проемами

• Вентилируемая воздушная прослойка должна быть в пределах 30-50 mm.
• В местах соединения фундамента с стенами должна быть предусмотрена не только горизонтальная, но и вертикальная гидроизоляция на высоту не менее 150 mm. (согласно DIN 1053 T1).

Когда нужен вентиляционный зазор (вентзазор) в каркасном доме

Итак, если вы задумываетесь о том, нужен ли вентзазор в фасаде вашего карасного дома, обратите внимание на следующий список:

• При намокании Если материал изоляции теряет собственные свойства при намокании, то зазор необходим, иначе все работы, к примеру, по утеплению жилища окажутся совершенно напрасными
• Пропуск пара Материал, из которого изготовлены стены вашего дома, пропускает пар во внешний слой. Здесь без организации свободного пространства между поверхностью стен и утеплителя просто необходим.
• Предотвращение избытка влаги Одним из самых распространенных вопросов является следующий: нужен ли вентзазор между пароизоляцией? В случае, когда отделка представляет собой пароизолирующий или влагоконденсирующий материал, то ей необходимо постоянно проветриваться, чтобы избытки воды не сохранялись в ее структуре.

Что касается последнего пункта, то в список подобных моделей входят следующие типы обшивки: виниловый и металлосайдинг, профилированный лист. Если они будут плотно нашиты на ровную стену, то остаткам скапливающейся воды будет некуда выйти. Как следствие, материалы быстро теряют свои свойства, а также начинают портиться внешне.

Нужен ли вентзазор между сайдингом и ОСБ (OSB)

Отвечая на вопрос о том, нужен ли вентзазор между сайдингом и ОСБ (от английского – OSB), также необходимо упомянуть о его надобности. Как уже было сказано, сайдинг является продуктом, который изолирует пар, а плита ОСБ вовсе состоит из древесной стружки, которая с легкостью накапливает остатки влаги, и может быстро испортиться под ее воздействием.

Дополнительные причины использовать вентзазор

Разберем еще несколько обязательных моментов, когда зазор является необходимым аспектом:

• Предотвращение образования гнили и трещин Материал стен под декоративным слоем склонен к деформации и порче под воздействием влаги. Чтобы гниль и трещины не образовывались, достаточно проветривать поверхность, и все будет в порядке.
• Предотвращение образования конденсата Материал декоративного слоя может способствовать образованию конденсата. Эти излишки воды должна незамедлительно удаляться.

К примеру, если стены вашего дома изготовлены из дерева, то повышенный уровень влаги будет негативно сказываться на состоянии материала. Древесина разбухает, начинает гнить, а также внутри нее могут с легкостью селиться микроорганизмы и бактерии. Конечно, небольшое количество влаги будет собираться внутри, но уже не на стене, а на специальном металлическом слое, с которого жидкость начинает испаряться и уноситься с ветром.

Преимущества дерева

Перекрытиями называют горизонтальные конструктивные элементы зданий и сооружений, разделяющие их на этажи или отделяющие от технических помещений (чердака или подвала). В зависимости от того, из какого материала построено здание, перекрытия могут быть монолитными, сборными железобетонными либо деревянными.

Для строительства частного дома более всего подходят перекрытия по деревянным балкам, так как вес их меньше, чем у конструкций из других материалов, да и возведение их своими руками обходится дешевле и проще.

Деревянные межэтажные перекрытия могут устраиваться в домах из любого материала, за исключением монолитного железобетона. Возводятся они одновременно со строительством стен, по мере сооружения последних на высоту очередного этажа. В каркасных деревянных зданиях перекрытия могут выполняться одновременно с устройством каркаса всего здания, еще до его утепления и обшивки.

Перлитовая крошка обладает отличными эксплуатационными качествами. Долгие годы она выполняет свои функции, сохраняет первоначальное состояние, не теряя внешней привлекательности.

У перлита высокие физико-технические свойства, поэтому он так востребован, он – лучший среди теплоизоляционных материалов.

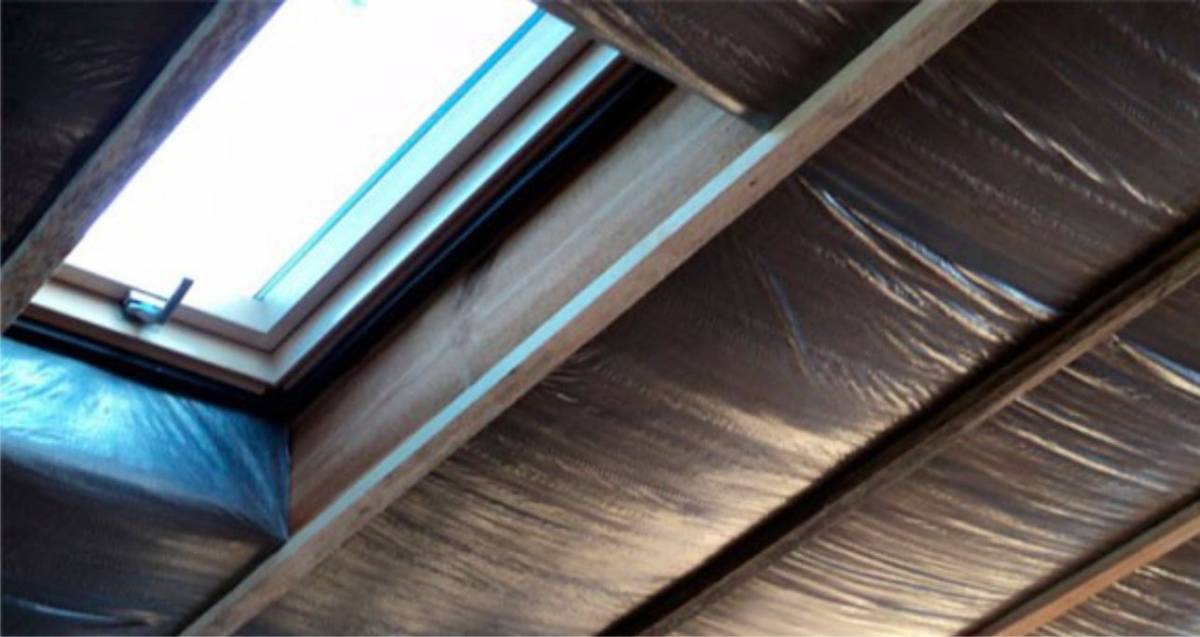

Методы монтажа пароизоляции

Полимерная пленка крепится строительным степлером.

Монтаж пароизоляции потолка нужно рассматривать для каждого материала отдельно, чтобы получить полное представление о методиках укладки. Начнем издалека, а именно с битумных материалов. В принципе, они позиционируются как гидроизоляция для фундамента, при этом обладают и пароизоляционными свойствами. Такие материалы применяются для изоляции цокольного перекрытия (потолка подвала). Битумные пароизоляционные материалы для потолка есть двух видов:

Рулоны бывают обыкновенные и самоклеящиеся, что влияет на методику монтажа. Они либо наклеиваются, либо наплавляются на рабочую поверхность. В качестве клея применяется мастика. Даже при укладке битумных самоклеящихся рулонов методом наплавления не помешает предварительно обработать рабочую поверхность мастикой, хотя можно обойтись и без нее. В обоих случаях изоляция наносится в два слоя, если это рулоны, то стыки должны быть вразнобой.

Появление все новых современных материалов усложняет вопрос: «Какую пароизоляцию выбрать для потолка».

Она состоит из двух компонентов, которые при смешивании образуют материал, похожий на резину. Он очень эластичный и имеет хорошую адгезию с любой поверхностью. Наносится при помощи компрессора через двухфакельный распылитель. Смешивание компонентов происходит на пересечении факелов за долю секунды перед контактом жидкой резины и рабочей поверхности. Полимеризация происходит практически мгновенно.

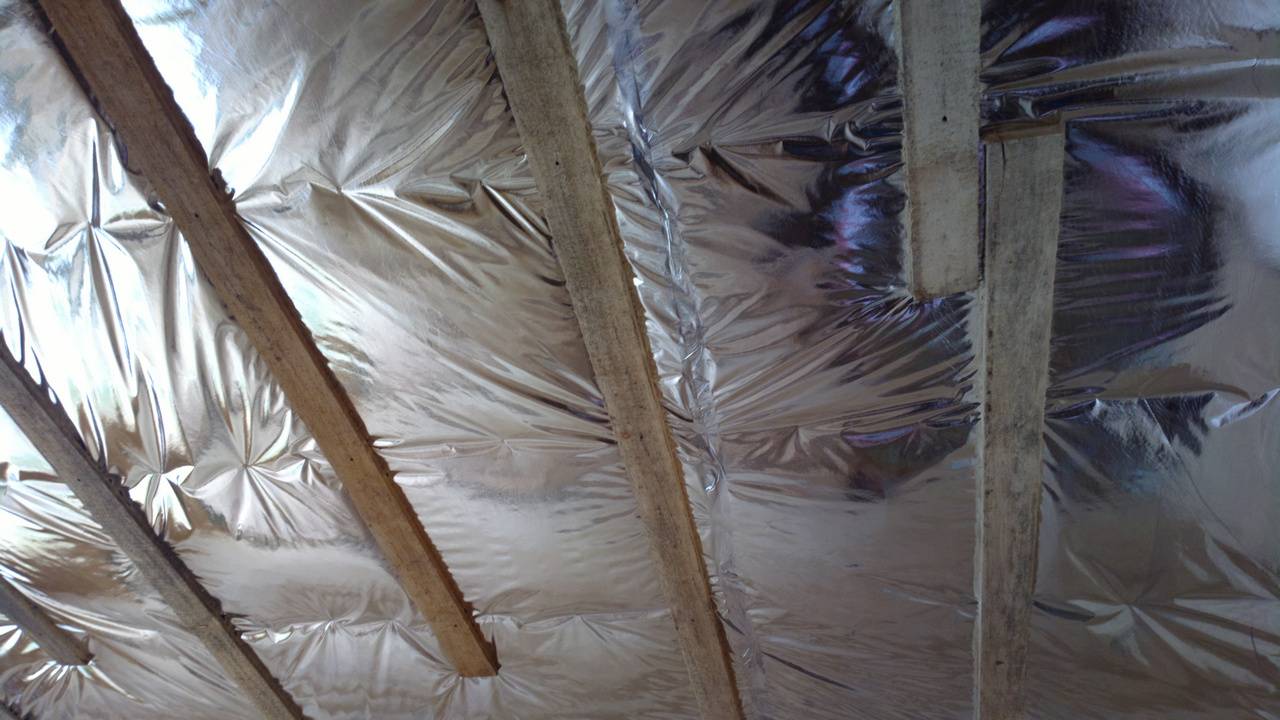

Методику как положить пароизоляцию на потолок для пленочных и фольгированных материалов будем рассматривать совместно, так как в обоих случаях монтаж осуществляется поверх обрешетки. Значит, первое что нужно – это сделать обрешетку. Между направляющими закладывается утеплитель. Поверх обрешетки натягивается пароизоляция, она не должна провисать. Крепится материал к деревянным брускам строительным степлером. Каждая следующая лента укладывается с нахлестом, стыки проклеиваются скотчем:

• для фольгированных материалов – скотч с алюминиевым напылением;
• для пленок – специальный двухсторонний скотч.

Есть разница между тем как стелить пленочную пароизоляцию на потолок и фольгированные материалы, а именно какой стороной. Пленки кладутся любой стороной, так как они не пропускают пар в обоих направлениях. Фольгированные материалы кладутся блестящей стороной внутрь помещения. Поверх пароизоляции монтируется финишная отделка.

Каким должен быть размер печи длительного горения относительно отапливаемой площади написано тут.

Устройство вентзазора

Кладка из кирпича с вентиляционными зазорами осуществляется только в период капитальных облицовочных работ. Если вентзазоры не были предусмотрены заранее, то их устройство требует больших финансовых и трудовых затрат. После возведения несущей конструкции, правильно устройство вентзазора проводится в таком порядке:

• закрепление утеплителя;
• оставление зазора;
• дозаливка фундамента для облицовочного кирпича;
• кладка кирпича с обустройством связки между облицовкой и стеной, а также технических отверстий;
• закрывание наружных зазоров решеткой с мелкой сеткой.

Посмотреть «СНИП 31-105-2002» или

В какой части дома и зачем нужны вентиляционные зазоры

Вентзазоры –
технологические продухи для вентиляции, обустраивают на разных этапах
строительства каркасника и дома из другого конструктива:

●  при отделке фасада;

●  при обустройстве кровельного пирога;

●
при строительстве
чердачных помещений (в данном случае вентзазором является слуховое окно).

Вентиляционные зазоры обеспечивает свободную циркуляцию воздуха в подкровельном
пространстве, под отделкой и в других местах, что исключает образование
конденсата и скопление влаги. Таким образом, вентиляционные зазоры предупреждают порчу
утеплителя, разрушение древесного каркаса, появление «мостиков холода» и прочих
неприятностей, являющихся причиной недолговечности дома и плохого микроклимата
в комнатах.

Устройство вентиляционных зазоров
является необходимым условием при отделке фасада виниловым или металлическим
сайдингом, профнастилом и другими материалами, способствующими появлению
конденсата. Даже если стены дома обшиты ОСП, между древесными плитами и
сайдингом тоже должен оставляться вентиляционный зазор. При соблюдении этого правила влага может и
будет собираться в небольшом количестве, но осядет она не на ОСП, а на
паронепроницаемом сайдинге. Движение же воздуха постепенно ее удалит, в
результате чего древесностружечный материал не пострадает.

Между
отапливаемыми этажами вентзазор делать не нужно. Он необходим только на
границах тепла и холода. Бетонные стены, не пропускающие пар наружу, тоже не
нуждаются в вентиляционных зазорах, так как влаги нет и выветривать ее,
соответственно, не нужно. Паропроницаемая фасадная штукатурка также не требует
обустройства технологических зазоров, так как эта отделка не способствует
образованию под ней конденсата.

Минимальное
расстояние между супердиффузной мембраной и лицевой отделкой составляет 5 см.
То есть это ширина вентиляционного
зазора. Присутствие в
сэндвиче мембраны обязательно, ею защищают от влаги утеплитель каркаса или любой
другой поверхности внешних стен. Этот проверенный опытным путем и временем
вариант укладки является единственно верным.

Ширина воздушного зазора в нормативных документах

Отечественные и зарубежные нормативные документы дают следующие рекомендации по ширине воздушного зазора в навесных вентилируемых фасадах.

2.1. DIN 18615-1 и ETAG 034

Стандарт DIN 18615-1 задает требования для навесных вентилируемых фасадов еще с 1970-х годов. Более поздний документ ETAG 034 является основным нормативным документом по европейской сертификации навесных вентилируемых фасадов. Эти документы дают следующие критерии для того, когда фасад считается вентилируемым:

• Расстояние между облицовкой и теплоизоляцией — вентиляционный воздушный зазор — составляет не менее 20 мм. Этот воздушный зазор может местами сужаться до 5-10 мм к подконструкции или к облицовке, при условии, что это не препятствует работе дренажа и/или вентиляции.
• Имеются вентиляционные отверстия, как минимум внизу и вверху фасада, с поперечным сечением не менее 50 см 2 на погонный метр.

Заметим, что 50 см 2 на длине 1 м — это, например, щель 5 мм х 1000 мм.

В стандарте, кроме того, указано, что он рассматривает навесные вентилируемые фасады с шириной воздушного зазора не более 150 мм.

2.2. ТР 161-05

«Воздушный зазор между слоем теплоизоляции и облицовкой, а также зазоры между отдельными элементами облицовки обеспечивают процессы влагообмена в наружных ограждающих конструкциях здания.

Проектная величина зазора между теплоизоляционным слоем и облицовкой не должна быть менее 40 мм».

2.3. Проект Р НОСТРОЙ

«Максимальные теплозащитные свойства конструкции фасада достигаются . при минимально возможной (по условиям удаления влаги или по другим соображениям) величине воздушного зазора».

«Вылет кронштейна от стены следует подбирать так, чтобы между утеплителем и направляющей было не менее 20 мм воздушного зазора. Максимальная величина воздушного зазора 200 мм.

Примечание: при величине воздушного зазора более 200 мм необходимо устанавливать рассечки из оцинкованной стали, с перфорацией, для предотвращения эффекта трубы (большая скорость воздуха)».

2.4. СП РК 5.06-19-2012

«Величина воздушного зазора определяется расчетом, исходя из максимально допустимой скорости движения воздуха в нем и должна быть не менее:

• при наличии горизонтальных и вертикальных открытых швов между панелями экрана шириной 2-10 мм: — 50 мм при использовании облицовочных плит площадью 0,4 м 2 и более; — 30 мм при использовании облицовочных плит площадью менее 0,4 м 2 .
• при наличии только горизонтальных открытых швов между панелями экрана шириной 2-10 мм: — 40 мм при использовании облицовочных плит площадью 0,4 м 2 и более; — 20 мм при использовании облицовочных плит площадью менее 0,4 м 2 .

В местах совмещения НФсВЗ с цоколем здания внизу и с парапетом или кров­лей здания вверху должны быть предус­мотрены отверстия для притока и оттока воздуха, площадь сечения которых должна быть не менее 50 см 2 на каждый метр длины горизонтальной кромки фасада».

Для чего в жилых домах каркасной конструкции обустраивают вентиляционные зазоры

Стены каркасных зданий возводят с вентиляционными (воздушными) зазорами. Т.е. между слоем гидроизоляции основания и облицовочным материалом оставляется небольшое пространство для свободного перемещения воздушного потока.

В качестве изоляционного материала используют нетканые материалы, часто специальную пленку «Tyvek». Необходимый зазор получают с помощью набивки вертикальных брусков сверху ветрозащитной мембраны. Затем к этим брускам крепят выбранный облицовочный материал, например, деревянные панели, пластиковую вагонку или прочий отделочный материал.

Но многие частные застройщики интересуются, можно ли вент зазоры не оставлять в каркасном жилом доме для стен, т.е. укладывать облицовку вплотную к ветрозащитной мембране и крепить непосредственно к элементам каркаса здания. Ведь в таком случае можно значительно сэкономить на дополнительных пиломатериалах.

Специалисты так делать не рекомендуют, потому что вентиляционный зазор исключает контакт влаги с ветрозащитным материалом. И даже, если влага попадет внутрь стены, она через это свободное пространство в виде испарений будет выходить наружу здания. Соответственно поверхности обшивки и изоляции с внутренней стороны будут всегда сухими.

Еще один вопрос, который интересует частных застройщиков, как может попасть влага на тыльную сторону облицовочного материала:

1. Во-первых, если облицовочный материал изготовлен из древесины, он будет пропускать внутрь влагу благодаря капиллярному эффекту;
2. Во-вторых с обратной стороны, например, паронепроницаемого сайдинга, может образовываться конденсат. Особенно это характерно для стен, расположенных с наиболее солнечной или наоборот теневой стороны.

Рейтинг утеплительной пены

На рынке представлен широкий ассортимент пены для утепления от различных производителей. Это несколько затрудняет ее выбор.

Чтобы избежать ошибок с использованием некачественного вещества, стоит обратить внимание на продукцию от известных производителей:

1. Polynor. Популярный напыляемый утеплитель на основе пенополиуретана. Очень прост в использовании и имеет хорошую паропроницаемость. С его помощью можно создать качественный и долговечный теплоизоляционный слой. Стоимость баллона в пределах 450 руб.
2. Sipur. Материал имеет небольшой вес, что позволяет использовать его для утепления фасада. Он легко переносит воздействие экстремальных температур. Стоимость одного баллона – около 430 руб.
3. Teplis – полиуретановый утеплитель, который широко применяется для теплоизоляции квартир, промышленных зданий, балконов, лоджий и других конструкций. Изготовлен на основе полимерных материалов. Обладает высокими тепло- и звукоизоляционными свойствами. Стоимость одного баллона (1000 мл) составляет приблизительно 650 руб.
4. Экотермикс. Современный популярный напыляемый утеплитель. Широко используется для теплоизоляции различных конструкций. Чтобы облегчить процесс нанесения, его стали изготовлять в виде баллонов. В зависимости от толщины слоя, стоимость утепления 1 м2 составит от 470 до 1300 руб.
5. Heatlok Soy. Двухкомпонентный напыляемый утеплитель, имеющий различную плотность. Изготовляется на соевом экстракте, растительном масле, а также отходах пластмассового производства. Материал надежно крепится к любой конструкции, что позволяет улучшить ее несущие способности. Теплопроводность монтажной пены находится на высоком уровне. Стоимость утепления с использованием такого вещества составит около 400-1100 руб. за 1 м2.

Когда пароизоляция необходима

Однозначно достаточно просто сформулировать условие нужна ли пароизоляция. При утеплении минватой защита от паров воды понадобится в тогда, когда есть вероятность контакта с воздухом, поступающим со стороны помещения.

Для обеспечения эффективной работы, каждый слой теплоизоляционного “пирога”должен в той или иной степени пропускать воздух. В направлении от комнаты к улице эта способность должна увеличиваться.

Таким образом, теплый воздух из помещения очень медленно просачивается между волокнами, вытесняя оттуда холодный.

Это могут быть вертикальные стойки каркаса, половые лаги или стропила. С наружной (внешней) стороны устраивается ветро- гидроизоляционный барьер, защищающий от воздействия атмосферных осадков и сильного прямого ветра.

Такая схема справедлива при выполнении каркасных стен, полов, кровли мансарды, потолка жилого этажа при наличии сверху холодного чердака.

Внутренние перегородки и перекрытия между жилыми помещениями требуют немного другого подхода. Влажный воздух в этом случае может проникнуть в минеральную вату с любой стороны. Для сохранения теплотехнических характеристик конструкции парозащитный барьер устанавливается с обеих сторон.

Излишки влаги отводятся через вентзазор, оставляемый под наружным декоративным фасадом.
