Как выполнить теплотехнический расчёт здания

Теплопотери в жилом доме – понятие и влияние на условия проживания

Теплопотерей называется уровень тепла, утрачиваемого помещением через стены, окна, потолок и пол за определенное количество времени. Измеряется данная величина в ваттах на квадратный метр, и зависит от разницы внутренней и внешней температуры воздуха – чем она ниже, тем выше энергоэффективность здания.

Годовая разница природных температур составляет порядка 60 градусов – от –30° в зимний период до +30° летом. Комфортной температурой для человека считается уровень в +18/+24°, который необходимо поддерживать в жилых зданиях. Добиваются этого за счет стройматериалов (теплоизолирующих потолков, стен и полов, энергосберегающих стекол), систем обогрева, проветривания или кондиционирования. Законодательно установлены строительные правила, нормы и стандарты, определяющие тепловую защиту строений.

Видео инструкция по работе с калькулятором

Тепло в доме – важнейший элемент комфорта. Задача любого помещения создавать и поддерживать определенные температурные режимы. Понятно, что все эти технические условия должны закладываться и учитываться инженерами ещё на этапе проектирования сооружения. Однако, нередко мы имеем дело с уже построенным зданием – в этой ситуации наш калькулятор поможет провести расчет теплопотерь реально существующего дома или наружной стены квартиры  для проверки на соответствие нормам  и возможным последующем  утеплением.

Теплотехнический онлайн калькулятор – его задачи и возможности

Если говорить в целом, то наш онлайн калькулятор предназначен для реализации двух основных задач: расчет слоя утеплителя на стадии проекта, и проверка теплопотерь уже существующих ограждающих конструкции на их соответствие нормативным требованиям. Все остальные расчеты являются лишь уточнениями для решения двух вышеозначенных запросов.

Несомненно, важна финансовая составляющая – использование результатов калькуляции позволит Вам подобрать в необходимом количестве оптимальный материал для утепления постройки, т.е. не надо будет переплачивать, заказывая лишние объемы изоляции, иначе окупаемость их будет нецелесообразна.

Теплотехнический расчет – методика и обоснование

Теплотехнический расчет ограждающих конструкций учитывает массив законодательной базы РФ, строительных норм и правил, государственных стандартов, которые вполне применимы и для других стран СНГ (как это было в СССР). Вам нужно лишь выбрать Ваш город

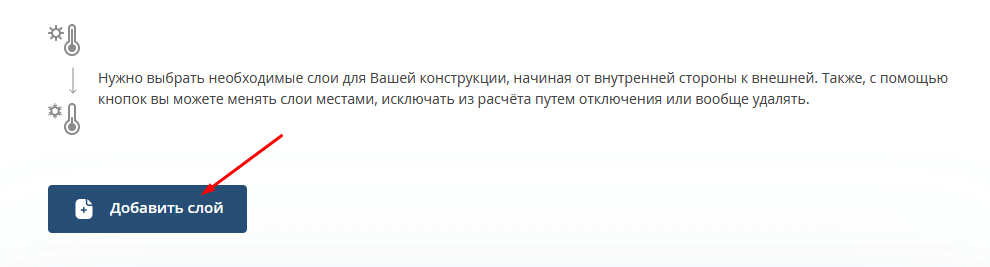

Далее для расчета Вам нужно ввести слои ограждающий конструкции с помощью кнопки “Добавить слой”. В появившимся окне выбираем нужные материалы в папках, или же можно найти их через поиск.

Тепловая защита здания, просчитанная с помощью нашего теплотехнического онлайн-калькулятора, имеет высокую степень достоверности.

Точка росы – это момент перехода влаги из газообразного состояния в жидкое. Почему необходимо учитывать этот параметр в теплотехнических расчетах ограждающих конструкций? Дело в том, что конденсат активно образуется именно в стенах, в тех плоскостях, где происходит соприкосновение холодного уличного воздуха с теплыми массами внутри помещения. Если влага начнет образовываться непосредственно на внутренних поверхностях, то очень скоро они потеряют свою целостность, эстетику а самое главное увеличится теплопроводность материалов.

Желательным (оптимальным) местом появления конденсата является наружная изоляция стен. С помощью нашей программы вы сможете рассчитать точку росы так, чтобы она выпадала конкретно на утеплителе.

Расчет тепловых потерь дома

Данный расчет позволит узнать теплопотери ограждающих конструкций за один час и за отопительный сезон с одного квадратного метра поверхности. Как и для всех остальных показателей – уточним базовые данные, которые требуются ввести при расчетах.

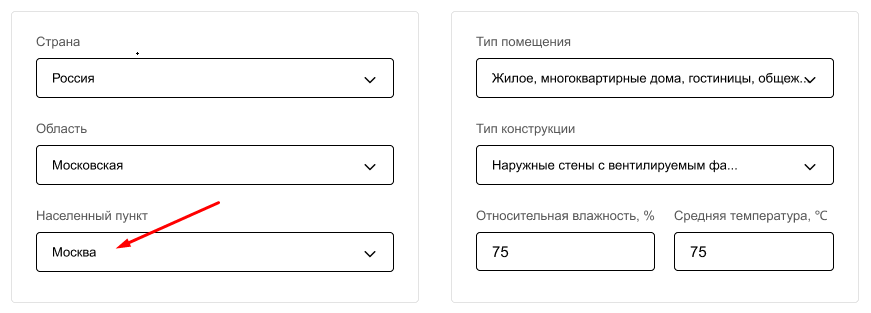

  • Географическое расположение квартиры, дома или перспективного строительного проекта – это необходимо для определения климатической зоны и связанных с ней характеристик (температурный режим, влажность и т.д.).  Вам нужно выбрать Ваш город из огромного списка стран СНГ.
  • Строительно-эксплуатационные параметры помещений и их предназначение – это важнейшие данные, помогающие максимально точно провести расчет толщины утеплителя для стен именно для данного типа помещения.
  • Указать слои конструкции – кирпич, пеноблок, наружная и внутренняя штукатурка, утеплитель и т.д. Калькулятор предлагает удобную опцию –возможность менять, добавлять или удалять слой, а также проводить расчеты по каждому из вариантов.
  • Теплотехнический расчет онлайн имеет отличную визуализацию результатов. Для наглядности, часть информации представлена в виде графиков, таблиц, сносок.  Например, данный опцион позволяет варьировать температуру и влажность в разных помещениях в сторону повышения или понижения, что дает возможность провести сравнительный анализ и выбрать оптимальный расчет теплопотерь дома.

Стремитесь к 100% эфективности утепления и защиты от переувлажнения – это самые оптимальные цифры основанные на нормативных документах.

Описание процесса расчета

Все программы и калькуляторы, подсчитывающие утечку тепла, основаны на существующих расчетных формулах в соответствии с правилами и нормативами. В рекомендуемом расчете теплопотерь дома, необходимо вводить параметры помещения или дома, в соответствующие графы.

Параметры, применяемые в расчетах

Для получения коэффициента, характеризующего потери тепла, необходимо учитывать следующие данные:

  • разницу внутренней и внешней температур;
  • объем воздуха в помещении;
  • способность ограждений (стен, потолка, окон и т.д.) удерживать тепло.

Последний показатель учитывает тепловое сопротивление стройматериала.

Формула и исходные данные для расчета

Упрощенная формула для расчета теплопотерь помещения выглядит следующим образом:

Q = S· T : R,

где Q – объем теплопотерь, S – объем помещения, T – разница между внешней и внутренней температурами, R – величина сопротивления утечки тепла материала.

Для подсчетов по формуле необходимо вводить следующие данные:

  • для вычисления объема (S) – метраж помещения и высоту потолков;
  • для установления разницы температур (T) – значения наружной и внутренней температур воздуха;
  • для определения (R) – типы материала фасада, наружных стен, стеклопакетов и т.д, а также их физические свойства.

При подсчете утечки тепла стоит понимать, что абсолютно все факторы не поддаются полному учету. Это и конструктивные ошибки, и внутри стеновой конденсат. Поэтому полученные данные лучше проверить экспериментальным путем.

Виды расчета потерь тепла в жилом доме

Рассчитать потери тепла в своей квартире или доме можно с помощью онлайн-программ расчета теплопотерь. Для каждой ограждающей конструкции (пола, стены, окна и т.п.) имеется отдельная графа, позволяющая по заданным параметрам определить примерное количество потерь и выявить уязвимые места.

Полученные данные будут точнее передавать информацию, чем расчет теплопотерь по укрупненным показателям теплопередачи, созданным в советские времена, для стандартных типовых проектов домов.

Произвести вычисления можно и с помощью теплотехнических калькуляторов, также доступных в интернете. Данные программы позволяют проверить теплоизоляционную толщину на соответствие нормативами, а также рассчитать требуемую ширину слоя теплоизоляции, исходя из их характеристик сопротивления теплоотдаче.

Существуют также программы-приложения для расчета теплопотерь дома, устанавливаемые на мобильные устройства. С их помощью можно на этапе внутренней отделки строящегося МКД подобрать элементы утепления квартиры, размеры радиаторов и т.п.

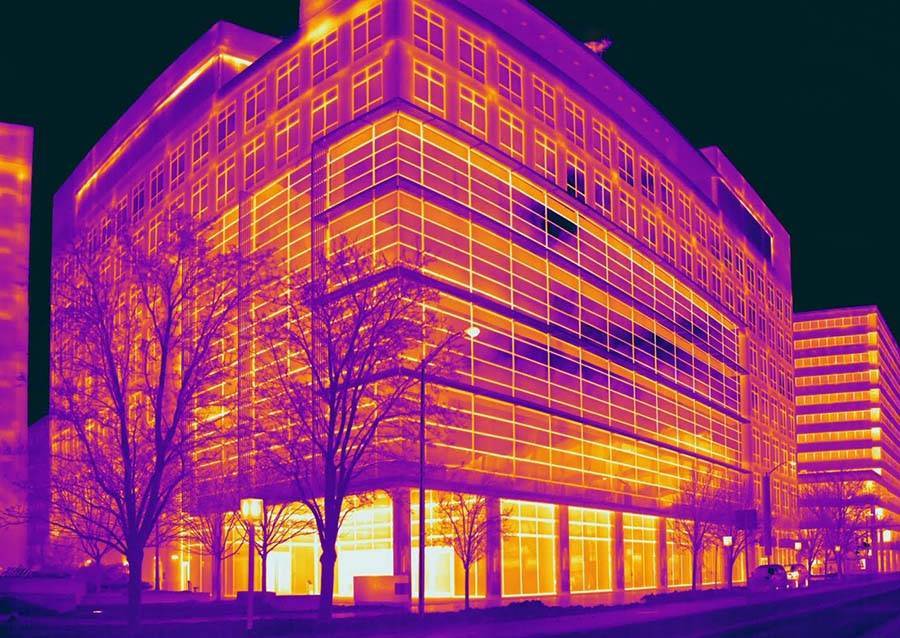

Для фактического определения утечки тепла можно использовать тепловизор. Это измерительный прибор, который используется для проверки проводимых строительных работ или для выявления уязвимых мест в старом доме, с целью последующего утепления.

Как посчитать теплопотери на калькуляторе онлайн

Для тех, у кого нет возможности или желания самостоятельно считать все параметры наружных и внутренних коэффициентов, существует калькулятор. Он способен рассчитать различные значения, необходимые для достижения нужного температурного эффекта для той или иной конструкции.

Кроме того, калькулятор может рассчитать коэффициент сопротивления конструкции. Рассмотрим каждый пример подробнее.

Для того чтобы рассчитать к.с. наружных или внутренних стен, введите в калькулятор следующие параметры: толщину наружных или внутренних утеплителей, толщину стены, на которую они установлены, а также среднюю норму температурного режима.

После того как все данные введены, можно нажимать кнопку «считать» и калькулятор выдаст достоверный результат. То же самое делается в примере, где необходимо считать значения для определения ширины наружных и внутренних утеплителей.

Для того чтобы правильно выбрать материал для поддержания нормальной температуры стен, тщательно высчитывайте значения коэффициента сопротивления. Сделать это можно как самостоятельно, так и при помощи калькулятора.

Кроме того, материал для утепления какой-либо строительной конструкции напрямую зависит от сырья, из которого изготовлена эта конструкция. Поэтому прежде чем начать считать коэффициенты, правильно подберите сочетающиеся между собой варианты.

Описание процесса расчета

Все программы и калькуляторы, подсчитывающие утечку тепла, основаны на существующих расчетных формулах в соответствии с правилами и нормативами. В рекомендуемом расчете теплопотерь дома, необходимо вводить параметры помещения или дома, в соответствующие графы.

Параметры, применяемые в расчетах

Для получения коэффициента, характеризующего потери тепла, необходимо учитывать следующие данные:

  • разницу внутренней и внешней температур;
  • объем воздуха в помещении;
  • способность ограждений (стен, потолка, окон и т.д.) удерживать тепло.

Последний показатель учитывает тепловое сопротивление стройматериала.

Формула и исходные данные для расчета

Упрощенная формула для расчета теплопотерь помещения выглядит следующим образом:

Q = S· T : R,

где Q – объем теплопотерь, S – объем помещения, T – разница между внешней и внутренней температурами, R – величина сопротивления утечки тепла материала.

Для подсчетов по формуле необходимо вводить следующие данные:

  • для вычисления объема (S) – метраж помещения и высоту потолков;
  • для установления разницы температур (T) – значения наружной и внутренней температур воздуха;
  • для определения (R) – типы материала фасада, наружных стен, стеклопакетов и т.д, а также их физические свойства.

При подсчете утечки тепла стоит понимать, что абсолютно все факторы не поддаются полному учету. Это и конструктивные ошибки, и внутри стеновой конденсат. Поэтому полученные данные лучше проверить экспериментальным путем.

Параметры для выполнения расчетов

Чтобы выполнить теплорасчет, нужны исходные параметры.

Зависят они от ряда характеристик:

  1. Назначения постройки и ее типа.
  2. Ориентировки вертикальных ограждающих конструкций относительно направленности к сторонам света.
  3. Географических параметров будущего дома.
  4. Объема здания, его этажности, площади.
  5. Типов и размерных данных дверных, оконных проемов.
  6. Вида отопления и его технических параметров.
  7. Количества постоянных жильцов.
  8. Материала вертикальных и горизонтальных оградительных конструкций.
  9. Перекрытия верхнего этажа.
  10. Оснащения горячим водоснабжением.
  11. Вида вентиляции.

Учитываются при расчете и другие конструктивные особенности строения. Воздухопроницаемость ограждающих конструкций не должна способствовать чрезмерному охлаждению внутри дома и снижать теплозащитные характеристики элементов.

Потери тепла вызывает и переувлажнение стен, а кроме того, это влечет за собой сырость, отрицательно влияющую на долговечность здания.

В процессе расчета, прежде всего, определяют теплотехнические данные стройматериалов, из которых изготавливаются ограждающие элементы строения. Помимо этого, определению подлежит приведенное сопротивление теплопередачи и сообразность его нормативному значению.

Калькулятор теплопотерь здания

Укажите размеры и типы стен.

На улице средняя температура за день
Внутри средняя температура за день
Стены Только выходящие на улицу стены!Добавьте выходящие на улицу стены и укажите, из каких слоёв состоит стена

  1. х см Окна:

    xсм

    Слои: В разрезе

    см без щелей

Комнаты Добавьте все используемые помещения, даже коридоры, и укажите, из каких слоёв состоят перекрытия

  1. м2, высота см вверху внизу Потолок: Слои перекрытия

    см без щелей

    Пол: Слои перекрытия

    см без щелей

Тепловые потери: Через стены: — кВт Через окна: — кВт Через верх: — кВт Через низ: — кВт Через вентиляцию: — кВт Итого: -кВт Нажмите на кнопку для расчёта

Однако из чего же складывается микроклимат в жилой комнате? Комфортные условия для жильцов зависят от температуры воздуха tв, его влажности φв и движения vв, возникающего при наличии вентиляции. И еще один фактор влияет на уровень тепла – радиационное излучение тепла или холода tр, свойственное нагреваемым (охлаждаемым) естественным путем предметам и поверхностям в обстановке. По нему определяется результирующая температура tп, с помощью формулы [tп = (tр + tв)/2]. Все эти показатели для разных помещений можно рассмотреть в приведенной ниже таблице.

Оптимальные параметры микроклимата жилых зданий по ГОСТ 30494-96

Период годаПомещениеТемпература внутреннего воздуха tв , °С Результирующая температура tп , °С Относит. влажность внутреннего воздуха φв, % Скорость движения воздуха v в , м/с
Не более
ХолодныйЖилая комната 20-22 19-20 45-30 0,15
То же, в районах с t 5 от -31 °С 21-23 20-22 45-30 0,15
Кухня 19-21 18-20 НН 0,15
Туалет 19-21 18-20 НН 0,15
Ванная, совмещенный санузел 24-26 23-27 НН 0,15
Помещение для отдыха и учебных занятий 20-22 19-21 45-30 0,15
Межквартирный коридор 18-20 17-19 45-30 0,15
Вестибюль, лестничная клетка 16-18 15-17 НН 0,2
Кладовая 16-18 15-17 НН НН
ТеплыйЖилая комната 22-25 22-24 60-30 0,2

Буквами НН обозначаются ненормируемые параметры.

Для чего делают теплотехнический расчёт здания

Ряд целей актуален только для жилых домов или, напротив, промышленных помещений, но большинство решаемых проблем подходит для всех построек:

  • Сохранение комфортных климатических условий внутри комнат. В термин «комфорт» входит как отопительная система, так и естественные условия нагревания поверхности стен, крыши, использование всех источников тепла. Это же понятие включают и систему кондиционирования. Без должной вентиляции, особенно на производстве, помещения будут непригодны для работы.
  • Экономия электроэнергии и других ресурсов на отопление. Здесь имеют место следующие значения:
    • удельная теплоемкость используемых материалов и обшивки;
    • климат снаружи здания;
    • мощность отопления.

Крайне неэкономично проводить отопительную систему, которая просто не будет использоваться в должной степени, но зато будет трудна в установлении и дорога в обслуживании. То же правило можно отнести к дорогостоящим стройматериалам.

Как определить энергоэффективность стен дома

Чтобы решить – следует ли утеплять стены из газобетонных блоков толщиной 300 мм, следует оценить энергоэффективности построенного здания.

Существует 2 варианта определения эффективности теплоизоляции:

  1. Следует сравнить ее с возможностями других изделий.
  2. Сравнить параметры утепления с требованиями нормативных документов.

Сопоставим теплоизоляционные параметры газобетона с энергоэффективностью другого материала. В качестве примера возьмем краный кирпич – самое популярное изделие в строительстве. Расчет проведем на основе требований Свода правил тепловой защиты зданий (СП 50.13330.2012).

Показатель для сравнения – расход тепловой энергии на 1 м3 отапливаемого объема помещения в единицу времени при перепаде температуры в 1 °С. В Приложении Т Свода правил приведен перечень теплоизоляционных характеристик материалов. Выбираем позиции:

  • теплопроводность сухого газоблока класса D400 составляет 0,11 Вт / (м х оС2);
  • теплопроводность сухого полнотелого кирпича плотностью 1600 – 0,56 Вт / (м х оС2).

То есть, дом из газоблока 300 мм класса D400 в четыре–пять раз теплее такого же дома из полуторного (0,38 м) полнотелого красного кирпича.

Значит, если мы возведем дом из газобетона 300 мм, можем обойтись без утепления стен? Этот факт пока не доказан окончательно, однако уже ясно, что такое здание будет более теплым, чем большинство стоящих соседских коттеджей.

Оценим – способна ли тепловая защита поддержать в здании нужный микроклимат при заданном расходе тепла. Для этого определим его способность поддерживать нужный температурный режим при заданном расходе внешней энергии, а затем сравним расчетные теплоизоляционные характеристики нашего здания с нормативными.

Суть расчета состоит в том, чтобы определить – какое количество теплоты нужно подать в дом, чтобы поддержать комфортную температуру.

Для расчета мы будем использовать данные из различных нормативных документов. Ниже приведен перечень СНиП и ГОСТ, которые были использованы для расчетов.

Дом из какого материала Вам нравится больше всего?

Дом из бруса 24.94%

Дом из кирпича 18.83%

Бревенчатый дом 14.77%

Дом из газобетонных блоков 15.63%

Дом по канадской технологии 11.54%

Дом из оцилиндрованного бревна 3.9%

Монолитный дом 4.12%

Дом из пеноблоков 3.04%

Дом из сип-панелей 3.23%

Проголосовало: 3155

Расчет мощности котла и теплопотерь.

Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:

  1. Разница температуры снаружи и внутри здания (ΔT);
  2. Теплозащитные свойства объектов дома (R);

Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов

Таблица 1. Теплозащитные свойства стен

Материал и толщина стены

Сопротивление теплопередаче

Кирпичная стена

толщина в 3 кирпича (79 сантиметров)

толщина в 2.5 кирпича (67 сантиметров)

толщина в 2 кирпича (54 сантиметров)

толщина в 1 кирпича (25 сантиметров)



0.592

0.502

0.405

0.187

Сруб из бревна

Ø 25

Ø 20



0.550

0.440

Сруб из бруса

Толщина 20см.

Толщина 10см.



0.806

0.353

Каркасная стена

(доска +минвата + доска) 20 см.



0.703

Стена из пенобетона

20см.

30см.



0.476

0.709

Штукатурка (2-3 см)0.035
Потолочное перекрытие1.43
Деревянные полы1.85
Двойные деревянные двери0.21

Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)

Таблица 2. Тепловые расходы окон

Тип окнаRTq. Вт/Q. Вт
Обычное окно с двойными рамами0.37135216
Стеклопакет (толщина стекла 4 мм)

4-16-4

4-Ar16-4

4-16-4К

4-Ar16-4К



0.32

0.34

0.53

0.59



156

147

94

85



250

235

151

136

Двухкамерный стеклопакет

4-6-4-6-4

4-Ar6-4-Ar6-4

4-6-4-6-4К

4-Ar6-4-Ar6-4К

4-8-4-8-4

4-Ar8-4-Ar8-4

4-8-4-8-4К

4-Ar8-4-Ar8-4К

4-10-4-10-4

4-Ar10-4-Ar10-4

4-10-4-10-4К

4-Ar10-4-Ar10-4К

4-12-4-12-4

4-Ar12-4-Ar12-4

4-12-4-12-4К

4-Ar12-4-Ar12-4К

4-16-4-16-4

4-Ar16-4-Ar16-4

4-16-4-16-4К

4-Ar16-4-Ar16-4К



0.42

0.44

0.53

0.60

0.45

0.47

0.55

0.67

0.47

0.49

0.58

0.65

0.49

0.52

0.61

0.68

0.52

0.55

0.65

0.72



119

114

94

83

111

106

91

81

106

102

86

77

102

96

82

73

96

91

77

69



190

182

151

133

178

170

146

131

170

163

138

123

163

154

131

117

154

146

123

111

RT — сопротивление теплопередачи;

  1. Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

  • Электрические котлы;
  • Газовые котлы
  • Нагреватели на твердом и жидком топливе
  • Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

  1. Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

  1. Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

  • На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
  • На 0.9, если ваша квартира на первом или последнем этаже;
  • Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

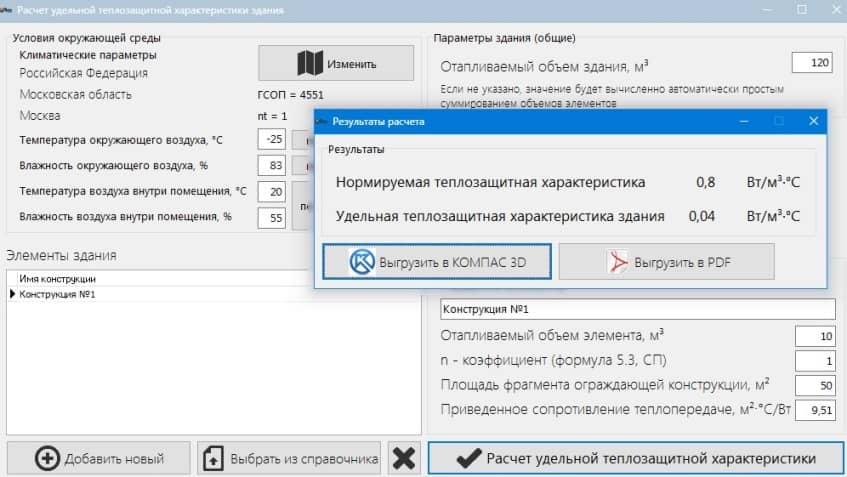

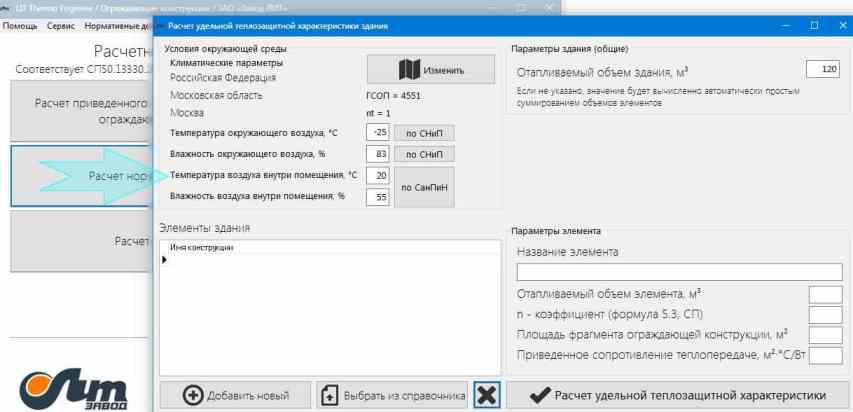

Расчет нормируемой и удельной теплозащитной характеристики здания

Прежде чем переходить к расчетам, выделим несколько выдержек из нормативной литературы.

В пункте 5.1 СП 50.13330.2012 указано, что теплозащитная оболочка здания должна отвечать следующим требованиям:

  1. Приведенное сопротивление теплопередаче отдельных ограждающих
    конструкций должно быть не меньше нормируемых значений (поэлементные
    требования).
  2. Удельная теплозащитная характеристика здания должна быть не больше
    нормируемого значения (комплексное требование).
  3. Температура на внутренних поверхностях ограждающих конструкций должна
    быть не ниже минимально допустимых значений (санитарно-гигиеническое
    требование).
  4. Требования тепловой защиты здания будут выполнены при одновременном
    выполнении условий 1,2 и 3.

Пункт 5.5 СП 50.13330.2012. Нормируемое значение удельной теплозащитной характеристики здания, k(тр ⁄ об), Вт ⁄ (м³ × °С), следует принимать в зависимости от отапливаемого объема здания и градусо-суток отопительного периода района строительства по таблице 7 с учетом
примечаний.

Таблица 7. Нормируемые значения удельной теплозащитной характеристики здания:

Отапливаемый объем
здания, Vот, м³
Значения k(тр ⁄ об), Вт ⁄ (м² × °С), при значениях ГСОП, °С × сут ⁄ год
100030005000800012000
1501,2060,8920,7080,5410,321
3000,9570,7080,5620,4290,326
6000,7590,5620,4460,3410,259
12000,6060,4490,3560,2720,207
25000,4860,3600,2860,2180,166
60000,3910,2890,2290,1750,133
15 0000,3270,2420,1920,1460,111
50 0000,2770,2050,1620,1240,094
200 0000,2690,1820,1450,1110,084

Запускаем «Расчет удельной теплозащитной характеристики здания»:

Как видно, часть исходных данных сохранена из предыдущего расчета. По сути, данный расчет — это и есть часть предыдущего расчета. Данные можно изменить.

Используя данные из предыдущего расчета, для дальнейшей работы необходимо:

  1. Добавить новый элемент здания (кнопка «Добавить новый»).
  2. Или выбрать готовый элемент из справочника (кнопка «Выбрать из справочника»). Выберем Конструкцию №1 из предыдущего расчета.
  3. Заполнить графу «Отапливаемый объем элемента, м³» и «Площадь фрагмента ограждающей конструкции, м²».
  4. Нажать кнопку «Расчет удельной теплозащитной характеристики».

Получаем результат:

Лирическое отступление

Некоторые могут возразить, мол, строят стены из чистого «Поревита» толщиной 300 мм и в домах тепло — это верно.

Во-первых, не всегда уличная температура держится в своих минимальных значениях и 7–10 морозных дней можно потерпеть в прохладном здании, а во-вторых, можно добиться комфортной температуры в помещении увеличив расход тепловой энергии (газ, дрова, электричество).

Полученный показатель дает лишь рекомендованную толщину стен, при соблюдении которой, получите температуру в +20 °C в помещениях, при соблюдении технологий возведения прочих ограждающих конструкций: пол, потолок, окна, двери.

Теплотехнический расчет конструкций — что это такое и для чего нужно делать

Теплотехнический расчет наружной стены помогает получить точную цифру по объему тепла, который необходим, чтобы в здание было максимально комфортно находиться. Является основой для создания отопления. В любом помещение происходит теплообмен, отдается тепло во внешнюю среду, и эту отдачу необходимо возвращать обратно. Уровень потери тепла должен возвращаться внутрь в том же количестве.

Определить, сколько тепловой утрата следует восстановить для хорошего микроклимата, не проводя расчет теплопроводности стены верно в принципе невозможно. Результат почти со стопроцентной вероятностью будет с большим отклонением от правды.

В расчет стен по тепловым моментам профессионалы включают учет множества параметров, каждый из которых существенно воздействуют на данный показатель. Важны материалы, которые применяются, стороны света, температурные показатели воздуха и другие.

Если не провести подобный расчет, то приобретение системы отопления, отопительного котла, теплого пола и другого связанного с данным процессом оборудование может быть произведено не верно. В итоге можно столкнуться с проблемой недостаточного тепла, когда потеря его будет большей, чем возмещение.

Придется менять оборудование, а это дело дорогостоящее. С учетом сложности монтажа теплого пола потеря будет не только денежная, но временная. Когда установлен весь отделочный материал снятие материалов будет большой проблемой, ведь процедура не самая приятная для владельца. А жить в холодном жилом помещение, мало кому хочется.


Теплотехнический расчет наружной стены помогает получить точную цифру по объему тепла, который необходим, чтобы в здание было максимально комфортно находиться. Можно выделить следующие плюсы проведения расчетов:

  • Экономическая выгода за счет дальнейшей оплаты за отопление, когда проведены правильные работы по утеплению, то переплачивать каждый месяц по счету не приходится, в итоге процесс оправдывается финансово;
  • Оптимальный микроклимат помогает избежать образования грибка и плесени на поверхности, что является опасным для здоровья человека, также данные образования вредят целостности материала;
  • Траты на электроэнергию также будут меньше, ведь оборудование не должно будет работать излишне.


Когда проведены правильные работы по утеплению, то переплачивать каждый месяц по счету не приходится.

Требования и сопутствующая документация

Рассчитать теплопроводность стены можно только с учетом регламентирующих процесс документов. Разработано несколько документов, где прописаны нормы и правила работы. Вычисления будут зависеть от вида материала, из которого построен дом: газобетонные блоки, кирпич, газоблок, брус, сэндвич панели и другие. Каждый имеет свои нормы теплопроводности.

Используются следующие издания для правильного подсчета:

  • Ориентируются на СП 50.13330.2012 «Тепловая защита зданий», это переизданная версия от 2003 года, профессионалы при работе используют данный норматив как основной;
  • СП 131.13330.2012 «Строительная климатология», также основана на более раннем издании 1999, служит основой для ориентира на климат региона, где расположено здание;
  • СП 23-101-2004 «Проектирование тепловой защиты зданий», данный документ является раскрывающим 1-ый документ, в нем многие пункты расписаны подробнее;
  • ГОСТ 30494-2011 с 2011 года «Здания жилые и общественные», прежняя версия издана в 1996, о специфике назначений зданий и их особенностях;
  • Пособие для студентов строительных ВУЗов Е.Г. Малявина «Теплопотери здания. Справочное пособие». Помогает проще понять специфику задания, раскрывает многие моменты.


Вычисления будут зависеть от вида материала, из которого построен дом.

Выполняем расчеты

Расчет толщины стен по теплопроводности является важным фактором в строительстве. При проектировании зданий архитектор рассчитывает толщину стен, но это стоит дополнительных денег. Чтобы сэкономить, можно разобраться, как рассчитать нужные показатели самостоятельно.

Скорость передачи тепла материалом зависит от компонентов, входящих в его состав. Сопротивление передачи тепла должно быть больше минимального значения, указанного в нормативном документе «Тепловая изоляция зданий».

Рассмотрим, как рассчитать толщину стены в зависимости от применяемых в строительстве материалов.

δ это толщина материала, используемого для строительства стены;

λ показатель удельной теплопроводности, рассчитывается в (м2·°С/Вт).

Когда приобретаете стройматериалы, в паспорте на них обязательно должен быть указан коэффициент теплопроводности.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
