Терморегулятор для тёплого пола Devi: обзор, правила установки

Подготовительные работы

До начала монтажа следует внимательно изучить инструкцию по эксплуатации. В ней подробно расписан порядок выполнения монтажных работ, нарушение которого недопустимо. Если планируется установка встроенной модели, следует заранее, определившись с местом, подготовить углубление нужного размера. Терморегулятор стоит располагать на высоте 0,6 – 1 м от пола вблизи розеток.

Схема подключения терморегулятора

Пошаговая инструкция по подключению

Подключение терморегулятора для тёплого пола выполняется в следующей последовательности:

Иллюстрация	Описание действия
	Предварительно отключив электричество, отрезаем лишний провод и зачищаем концы.
	Руководствуясь схемой, указанной непосредственно на корпусе устройства, подключаем электропитание и датчик температуры.
	С помощью клемника соединяем напрямую заземление. Датчик температуры скручиваем и кладем в короб.
	Устанавливаем терморегулятор в подготовленную полость. Крепим шурупами. Устанавливаем сверху декоративную планку.

Предлагаем также посмотреть следующие видео, чтобы более детально разобраться в порядке выполнения монтажных работ:

Watch this video on YouTube

Проверка работоспособности

После установки терморегулятора следует проверить его работоспособность. Для этого:

подключаем электроэнергию;
включаем терморегулятор и смотрим отобразившуюся информацию;
выставляем требуемый режим работы.

Светящаяся красная лампочка свидетельствует о начале нагрева

Устройство и назначение термодатчика

Итак датчик температуры для системы теплого пола представляет собой терморезистор защищенный стеклянной колбой, а также имеющий медный проводник длиною около 3 метров для соединения с терморегулятором.

Помимо стеклянной колбы для плиточных полов, сам термодатчик защищён также гелевой оболочкой. Проводник изолирован качественной ПВХ (полихлорвинил) с целью защиты от внешнего воздействия и повреждений. Длину проводника можно увеличивать, и естественно, уменьшать, до 50 метров, главное, чтобы в конце проводника был не повреждённый датчик.

Для его простой замены в дальнейшем рекомендуется поместить данную конструкцию в металлопластиковую трубку, даже если производитель в комплекте предоставил пластиковую гофру, диаметр которой составляет 16 мм. Металлопластиковая труба имеет более гладкую внутреннюю поверхность поэтому доставать и установить, а также производить подключение нового термодатчика, в случае выхода со строя, намного легче. Такие виды термодатчиков устанавливаются в твёрдые напольные покрытия (под плитку или керамогранит).

Другая разновидность датчиков, рекомендованных под ламинат, ковролин, то есть мягкие виды напольного материала, представляют собой специальные цилиндры из пластика, которые подключаются к концу электрического кабеля.

Принцип работы термодатчика очень прост, при изменении температуры сопротивление его меняется, тем самым давая сигнал терморегулятору на включение или отключение системы тёплый пол от 220 В, самой распространённой в быту сети.

Лучшие терморегуляторы для батарей отопления

Далеко не все приборы для отопления жилых помещений комплектуются терморегуляторами, что требует дополнительного приобретения такого помощника. Сделать это необходимо в первую очередь по причине экономии. Кроме того к одному прибору можно подключать сразу несколько бытовых устройств. Чаще всего терморегуляторы для котлов отопления комбинируют с теплым полом и другим оборудованием. В рейтинге будут представлены лидеры по спросу, положительным откликам, качеству и цене.

Techem HKR

Первостепенная задача этого агрегата – регулирование серийных вентилей отопительного оборудования во внутренних помещениях. Для удобства эксплуатации предусмотрен большой дисплей с подсветкой. Автономность обусловлена наличием 2 батареек Mignon. Моментальная регулировка температуры экономит затраты электроэнергии, режим работы можно программировать под собственные запросы. Система защиты и безопасности в данном случае – это регулярное самотестирование для профилактики отложений извести, заеданий вентилей. Среди дополнительных функций – режим «Отпуск», «Вечеринка», защита от детей, от замерзания.

Достоинства

Универсальность подключения;
Автономность;
Большой информативный дисплей;
Установка температуры комфорта;
Дополнительный функционал;
Хорошая система защиты.

Недостатки

Слишком мелкий шрифт инструкции.

Достойным предложением на рынке считаются любые виды термоконтроллеров марки Techem. Специалисты подчеркивают надежность конструкции, долгий срок службы.

Valtec угловой ½

В данном случае терморегулятором выступает угловой клапан, позволяющий в автоматическом режиме контролировать расход теплоносителя через прибор отопления. Основное требование от производителя – установка в систему с максимальной рабочей температурой 110 °С, давлением до 10 атмосфер. Точность поддерживаемой температуры соблюдается вплоть до 1 °С. Полусгон способствует монтажу/демонтажу без вмешательства в трубопровод.

Достоинства

Компактность;
Легкий монтаж;
Можно ремонтировать;
Срок службы до 30 лет;
Качество изготовления;
Низкая цена.

Недостатки

При давлении воды свыше 10 бар может затопить квартиру;
Возможен брак.

Марка Valtec пользуется доверием специалистов в области сантехники. Этот предохранительный клапан демонстрирует полную безопасность, функциональность, если следовать условиям монтажа к отопительным устройствам. В редких случаях попадается брак, из-за чего такой терморегулятор для воды не выдерживает давления/температуру и пропускает воду.

Лучшие климатические комплексы

Разновидности термодатчиков для тёплого пола

Прежде чем отдать предпочтение конкретной модели, стоит разобраться с существующими разновидностями. От этого зависит принцип работы, стоимость и условия эксплуатации терморегулятора для тёплого пола.

Конструктивное исполнение термодатчика определяет режим его работы

Механический и электронный

Механические приборы не имеют электронных блоков. Провода, предназначенные для подключения тёплого пола, проходят напрямую через терморегулятор, что может доставить определённые неудобства при выполнении монтажных работ.

В качестве термодатчика в механическом устройстве выступает биметаллическая пластина, замыкающая и размыкающая контакты. Входящий в их состав концевой выключатель, используется для включения и отключения нагрева без возможности регулировки температуры. Изменение параметров осуществляется при помощи колёсика.

Механические термодатчики имеют сравнительно простое исполнение

Электронные устройства внешне могут быть похожи на механические, но работают от батареек. Конструкция предполагает наличие:

контролирующей микросхемы;
температурного датчика, который может быть внешним либо встроенным;
электронного ключа, используемого для подачи или отключения электроэнергии;
корпуса.

Для управления прибором может использоваться регулировочное колёсико, кнопки, сенсорный дисплей либо их комбинация. Некоторые модели позволяют регулировать температуру сразу в нескольких зонах. Это возможно благодаря независимому подключению к контролирующей микросхеме нескольких зон тёплого пола, изолированных друг от друга.

Электронные устройства обеспечивают более высокую точность регулирования

Программируемый и дистанционный

Программируемые терморегуляторы имеют расширенный функционал. С их помощью можно задать температуру напольного покрытия в зависимости от времени суток. Это позволяет оптимизировать затраты на электроэнергию, что особенно актуально для домов, в которых никто постоянно не проживает. Стоимость программируемых устройств зависит от многих факторов, включая качественные характеристики дисплея и количество контролируемых параметров.

Задается не только температура, но и время

Устройства с дистанционным управлением состоят из двух блоков: основного и мобильного. Основной блок связан с термодатчиками. Может располагаться в любом месте, что значительно упрощает выполнение монтажных работ. Мобильный связан с основным и может располагаться в свободном доступе. Для удобства многие производители используют приложения для смартфонов, с помощью которых можно регулировать настройки оборудования.

Изменить степень нагрева напольного покрытия можно с помощью пульта

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Разновидности продукции

Вся выпускаемая фирмой Devi продукция, находится в том сегменте рынка, который отвечает за обогрев с помощью кабельных элементов. Это не только системы тёплого пола, но и оборудования для предохранения труб от замерзания или крыш от образования наледи. Но нас интересуют только варианты для монтажа внутри помещений.

Кабельные системы Деви выпускаются в двух форматах:

Одножильные;
Двухжильные.

Дополнительно, они могут быть сразу зафиксированы на матах. Занимая столько узкий сегмент рынка, Devi полностью сконцентрировались на совершенствовании кабельной продукции, подгоняя её под повышенные запросы европейский потребителей. В итоге, рынок отделочных материалов получил обогревающий кабель, с уникально низкой толщиной и повышенной изоляционной защитой. Например, толщина мата серии DSVF, всего 3 мм! Это чуть толще спички. При этом, для изоляции используется фторопласт, а маты самоклеящиеся.

Но есть ещё более привлекательная серия – Devidry. Это система для сборки своими руками, без предварительной подготовки основания. В наборах она не продаётся, и комплектовать её необходимо для каждого помещения отдельно из стандартных модулей. Всего имеются два типа матов:

Нагревательный мат;
Заполняющий мат.

Все они имеют толщину 8 мм и ширину 1 м. А вот длина варьируется. У первых от 1 до 5 м, с шагом один метр. А у вторых только три типа длины: 1, 2, и 4 м.

Основа нагревательных матов пенопропилен с отражающим слоем, с двух узких краёв припуск по четверть метра для подрезки и контактные разъёмы высокого класса защиты, для последовательного подключения.

Сборка всей конструкции, напоминает игру в конструктор LEGO. Поставить и подключить что-то не так, практически не возможно. На этих матах, даже канавка под термодатчик подготовлена во время производства. Требуется только извлечь заглушку и уложить снимающий показания датчик.

Поддержание постоянной температуры пола

Механические регуляторы для внутренней проводки (для скрытого монтажа в квартирах, когда проводка скрыта в стене под штукатуркой). Модели различаются по количеству и характеру температурных датчиков пола.

Все механические терморегуляторы работают примерно по одному принципу: поддержание постоянной тёплой температуры на полу. Включается и выключается тёплый пол при помощи кнопки, а температура пола регулируется колесиком.

Температурный датчик у терморегулятора :

располагается в полу (это выносной датчик),
температурный датчик в регуляторе встроен внутрь корпуса и реагирует он на изменение температуры воздуха (а не пола),
имеет два термодатчика — выносной датчик пола и встроенный датчики воздуха, соответственно работает регулятор от комбинации этих двух термодатчиков.

Дополнительная функция у терморегуляторов — контроль термодатчика, зелёный светодиод зелёного цвета в момент, когда нагрев тёплого пола не осуществляется сигнализирует о том, что все в порядке.

Последние материалы из раздела “Товары для дома”

Обзор лучших мощных мотоблоков

Мотоблок – необходимый инструмент в любом деревенском хозяйстве. Современные устройства поражают многофункциональностью и …

ТОП 10 электрокаминов с эффектом живого огня

Очаг всегда был и есть главным признаком дома у человека. Фраза о том, что вся семья собралась у очага означала, что люди находятся в …

Рейтинг инфракрасных обогревателей для беседки

Выбор между инфракрасным обогревателем для беседки и прибором другого типа не стоит: ИК-излучение уже давно доказало свою …

Топ 10 мотоблоков с шестеренчатым редуктором

Редуктор – это важнейшая часть в конструкции мотоблока, правильно подобранная связка двигатель-редуктор является залогом долгой и …

Топ 10 мотоблоков с валом отбора мощности

Мотоблоки с валом отбора мощности являются универсальными самоходными устройствами, способными выполнять широкий спектр задач. Такие …

ТОП 10 настенных газовых двухконтурных котлов

Все чаще для устройства автономной системы отопления хозяева частных домов выбирают двухконтурные газовые котлы, которые могут …

Процесс монтажа инфракрасного пола

Инструкция достаточно проста и проводится в несколько этапов.

Обработка поверхности укладки. ИТП не любят перепадов высоты. Допустимый уровень уклона – 3 мм. Если при измерении уровнем, было обнаружено большее отклонение, то основание придется выравнивать – шлифовать, отбивать, циклевать или заливать заново. После проведения всех работ и полного высыхания основания, нужно удалить всю пыль. Это условие обязательно к выполнению. Осуществить процесс можно с помощью любого пылесоса: промышленного или же бытового.
Формирование теплоизоляции. В зависимости от конечного покрытия может использоваться любой изолирующий материал, имеющий фольгированный слой. Настил осуществляется фольгой вверх. Толщина изоляции не важна, можно использовать Изофол, Пенофол и другие материалы. Если система формируется под плитку, то специалисты советуют использовать в качестве изоляции слой технической пробки. Изоляция должна быть соединена в единое полотно липкой лентой.
Разметка пространства. Пленку нельзя располагать под стоящей мебелью или бытовой техникой. То есть, если вы утепляете кухню, то под кухонными шкафами пленки быть не должно. Если утепление производится с целью замены центрального отопления, то площадь поверхности укладки должна быть не менее 70%, если в качестве дополнительного источника тепла, то достаточно будет и 40%.
Определение схемы укладки. Монтаж осуществляется на расстоянии не ближе 10 и не дальше 40 см от стен. Терморегулятор должен быть расположен не ниже 15 см от уровня пола. Все медные контакты должны располагаться в одном направлении. Пленку можно резать по разметке. По краю полосы устанавливаются контактные зажимы и соединительные провода. Места разрезов пленки и установки зажимов должны быть изолированы битумной мастикой. Максимальная длина одного полотнища не превышает 8 м.
Технология укладки инфракрасного теплого пола предполагает последовательное подключение проводов. К самой нижней пленке подключается термодатчик. Место соединения нужно обязательно изолировать. Терморегулятор устанавливается после того, как подключены все провода. К электросети подключение можно проводить как стационарно, так и с помощью розетки. Для соблюдения правил эстетики все провода можно убрать за плинтус.
Завершающим этапом формирования ИТП своими руками является тестирование покрытия. Если при подаче электричества ничего не искрится, пленка прогревается равномерно, и нет признаков отсутствия герметичности контактов, то можно приступать к настилу финишного покрытия.

Подключение Devireg D 610

Для подключения регулятора Д 610 надо открутить два шурупа под крестовую отвертку на верхней (лицевой) крышке корпуса.

Лицевая крышка открывается легко, но она прочная, подобно бронированной входной двери, а сам регулятор напоминает маленький сейф.

Подключение проводников нагрузки, датчика температуры и питания 220 Вольт осуществляется на клеммные колодки, они помечены буквенными маркировками «L», «N», «NO», «NC», «NTC». Согласно приведенной здесь же электрической схеме провода подключаются так:

1) Для управления нагревательными системами (тёплые полы, электрообогревательные системы, нагревательные кабели):

провод, подводящий питание 220 Вольт, подключается к клеммам «L» и «N» («L» — фаза, «N» — рабочий ноль);
нагревательные кабели подключаются к клеммам «NO» (нормально-открытый) и «L»;
на маленькую колодку «NTC» подключается температурный датчик.

2) Для управления системами охлаждения (кондиционеры, вентиляция):

питающий провод, 220 В подключается на клеммы «L» и «N» (фаза на «L», рабочий ноль на «N» );
система охлаждения подключается к клеммам «NС» (нормально-закрытый) и «L»;
к маленькой колодке «NTC» подключается термодатчик.

Экранирующая оплетка от греющих кабелей и экран от систем охлаждения подключаются к заземляющему проводнику подведенного питания (желто-зеленый провод).

После подключения и установки лицевой панели на место не забудьте убедиться в том, что поворотное колесико встало на место и имеет полный ход от -10°С до +50°C.

Нелишним также будет напомнить, что все подключения и электрические соединения может производить только квалифицированный электротехнический персонал с группой по электробезопасности не ниже 3 до 1000В в качестве ремонтного или оперативно-ремонтного персонала.

Примеры подключения терморегулятора теплого пола – пошагово

Перед тем как самостоятельно подключить теплый пол к терморегулятору, надо разобраться в самом процессе, чтобы не наделать ошибок. Неправильное подключение может привести порче купленной системы отопления.

Отличия в подключении термостата от вида кабеля

Кабельный теплый пол на рынке представлен двумя видами нагревательного кабеля: одножильный и двужильный. Отличаются они не только количеством нагревательных жил, но и силой электромагнитного поля, которое проводники излучают. У первого оно сильнее, чем у второго. Поэтому одножильные модели в жилых помещениях не укладывают.

Подключение к термостату двужильного кабеля

Этот нагревательный элемент подключается к терморегулятору двумя своими жилами, которые торчат с одной стороны. Точнее, к 3 и 4 клеммам. К третьей подсоединяется токоведущий провод коричневого цвета – это фаза. К четвертой проводится подсоединение синего провода – это ноль.

Подключение к регулятору температуры двужильного кабеля

Одножильного кабеля

Здесь необходимо понимать, что одножильный кабель называется так потому, что в его оплетке находится одна нагревательная жила. Чтобы в ней проходил электрический ток, нужно один конец соединить с фазой, противоположный с нулем. То есть оба конца кабеля подключаются к термостату. Один к клемме номер «3», другой к клемме «4».

Подключение одножильного нагревательного кабеля

Подключение терморегулятора к плёночному «теплому полу»

Здесь используется та же схема без каких-либо дополнений и изменений. Просто необходимо понимать, что инфракрасный теплый пол – это чаще несколько элементов, которые могут быть разложены на полу в разном порядке. Поэтому их нужно правильно соединить между собой, чтобы создать последовательную электрическую цепь. И уже от общей цепи вывести двухжильный кабель, концы которого подключаются к термостату.

И еще один момент. Для температурного датчика нет необходимости в полу делать штробу. Чтобы он не мешал напольному покрытию его укладывают в канавку, которую делают в теплоизоляционном слое. При этом сам датчик должен располагаться на участке карбоновых нагревателей.

Схема подключение ИК теплого пола к термостату

Тестовое подключение терморегулятора RTC 70.26

Термостаты, они же терморезисторы, марки RTC 70.26 – самые распространенные и часто используемые в системе отопления теплых полов. В этой конструкции семь входных клемм, о подключении которых было описано выше. Пятая клемма без зажима, то есть она не используется. Прибор имеет двойную изоляцию, о чем производитель сообщает, установив на задней панели метку – квадрат в квадрате.

Всегда рекомендуется проверять товар, купленный в магазине. В этом плане терморегулятор не исключение. Тестировать его можно, используя обычную лампочку, вкрученную в обычный патрон, к которому подсоединены два проводка. Понадобится также двухжильный провод с вилкой на конце и термодатчик. Лампочка будет выполнять функции нагрузки. То есть подключить надо к клеммам 3-4. Вилку к клеммам 1-2, датчик к 6-7.

На панели регулятора выставляется минимальная температура. Вилка вставляется в розетку. Термостат включается. Теперь нужно поднимать настройку температуры до комнатной. Если лампочка включилась, значит, терморегулятор работает исправно. На видео ниже такое тестирование показано:

Схема подключения терморегулятора для водяного теплого пола

В системах водяных теплых полов терморегуляторы устанавливаются обязательно. Производители сегодня предлагают разные модели, одна из часто используемых – термоголовка с выносным или встроенным датчиком. Первый отслеживает температуру теплоносителя, второй воздуха. Существуют комбинированные модели.

Терморегулятор может воздействовать на два прибора отопления:

циркуляционный насос;
трехходовый клапан.

У первого при перегревании он снижает обороты вращения крыльчатки, с помощью второго уменьшает подачу теплоносителя. Для закрытия клапана используется сервопривод, который монтируется на клапан, установленный на обратном контуре системы отопления. То есть к терморегулятору от сервопривода прокладывается двухжильный кабель – это будет нагрузка. Во всем остальном схема подключение та же.

Схема подключение термостата с сервоприводом

Разные системы теплого пола требуют наличия регулятора температуры. Последние на рынке представлены широко, поэтому частично отличаются схемы подключения. Но общая схема практически одинакова.

Гарантии и комплектация

В этом моменте, фирма Devi держит марку. На свои нагревающие кабеля, они дают гарантию 20 лет, при условии целостности изоляции. Весьма смелое заявление требует жёсткого контроля над отпускаемой продукцией. Поэтому, кабеля Devi продают только цельными кусками! Другими словами, вам не продадут в магазине 50 метров кабеля. Есть отрезы 40 м., а есть 60. Берите любой. И если будете его кромсать, то гарантия снимается.

Типоразмеров достаточно много, и какой-то системы градации длин, обнаружить вряд ли получится. У некоторых серий шаг 5, 7 или 14 м, у некоторых 3 и 6 м. При желании, подобрать под свои запросы можно. Но цены достаточно высоки. Самый «дешёвый» нагревательный кабель, обойдётся ≈ 170 рублей/м.п. При условии покупке бухты в 198 м.

А нагревательные маты ещё дороже. При едином стандарте ширины(50 см), длины матов варьируются от 1-го, до 24-ех метров. При этом, мат площадью 0,5 м2 обойдётся ≈ 5,5 т.р., а 12 м2 в 26 т.р.

Именно поэтому, в продаже нет готовых комплектов «Тёплый пол Devi». Для каждой комнаты, составляется индивидуальный набор. Учитывая, что продукция этой датской фирмы продаётся в специализированных центрах, можно рассчитывать на полноценную помощь консультантов.

Тёплые полы Deviflex нагревательные секции в стяжку

Преимущества: изменяя шаг укладки нагревательной секции можно менять мощность системы обогрева, укладка возможна при любой конфигурации обогреваемой поверхности, из-за большой толщины система инерционна — долго нагревается, но и долго держит тепло после этогоНедостатки: монтаж кабеля более трудоемкий, укладка в слой стяжки — минимальное увеличение уровня пола 3 см, инерционность системы обогрева

Под общим названием DEVIflex представлена целая серия различных нагревательных секций для систем электрического теплого пола. Нагревательная секция — это отрезок греющего кабеля определенной мощности и длины, к которому подсоединен электрический кабель питания (силовой, «холодный» конец). Соединяются они с помощью специальной герметичной муфты. Толщина греющего кабеля составляет 6-9 мм. Например, диаметр самого популярного кабеля DEVI для оборудования теплого пола — Deviflex 18T — составляет 6,9 мм

Поэтому нужно принимать во внимание, что использование нагревательных секций для укладки теплого пола влечет за собой увеличение уровня пола минимум на 3 см. При работе с нагревательными секциями необходимо помнить несколько правил:

Напрямую греющий кабель подключать к электричеству запрещено (подключение идет только через «холодный» провод)
Укорачивать или удлинять греющий кабель запрещено (при необходимости можно укоротить или нарастить «холодный» провод питания)
Передавливать, сильно изгибать греющий кабель при монтаже запрещено (это приводит к локальному перегреву и дальнейшему перегоранию кабеля)
При локальном выходе из строя греющего кабеля устанваливается специальная ремонтная муфта
Если выгорел достаточно большой участок кабеля его необходимо заменять точно таким же кабелем для сохраниения мощностных характеристик нагревательной секции

Как правило, в системах «электрический теплый пол» нагревательные секции устанавливаются в слой стяжки (ЦПС) толщиной от 3 сантиметров. Секции DEVIflex крепятся к черновому полу с помощью специальной монтажной ленты, либо пластиковыми хомутами к монтажной сетке, армирующей стяжку. Нагревательная секция укладываются «змейкой». Расстояние между витками кабеля (шаг укладки) рассчитывается в зависимости от того, какой мощности систему обогрева нужно сделать. Например на балконах или лоджиях рекомендуется монтировать систему мощностью 180-200 Вт/кв.м. Т.е. для обогрева 3 квадратных метра балкона понадобится нагревательная секция мощностью 550-600 Вт. При этом шаг укладки можно рассчитать по формуле:

h (шаг укладки, см) = (S площадь, м* 100) / (L длина кабеля, м).

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

терморегулятор для теплого пола, обзор и настройка

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Nest Learning Thermostat 3.0

Фото:https://market.yandex.ru/

Сделать микроклимат в доме комфортным поможет терморегулятор Nest Learning Thermostat 3.0. Третье поколение внешне мало отличается от предшественников, стильный вид изделия обеспечивает черное оформление Ecobee3

Эксперты обратили внимание на увеличенный размер круглого дисплея (3 дюйма) и более высокое разрешение (320х320 пикселей). В устройстве появились такие современные функции, как авторасписание, программирование, автовыключение, оповещение о нарушении режима работы отопления

Управлять терморегулятором можно с помощью смартфона, соединение осуществляется через Wi-Fi.

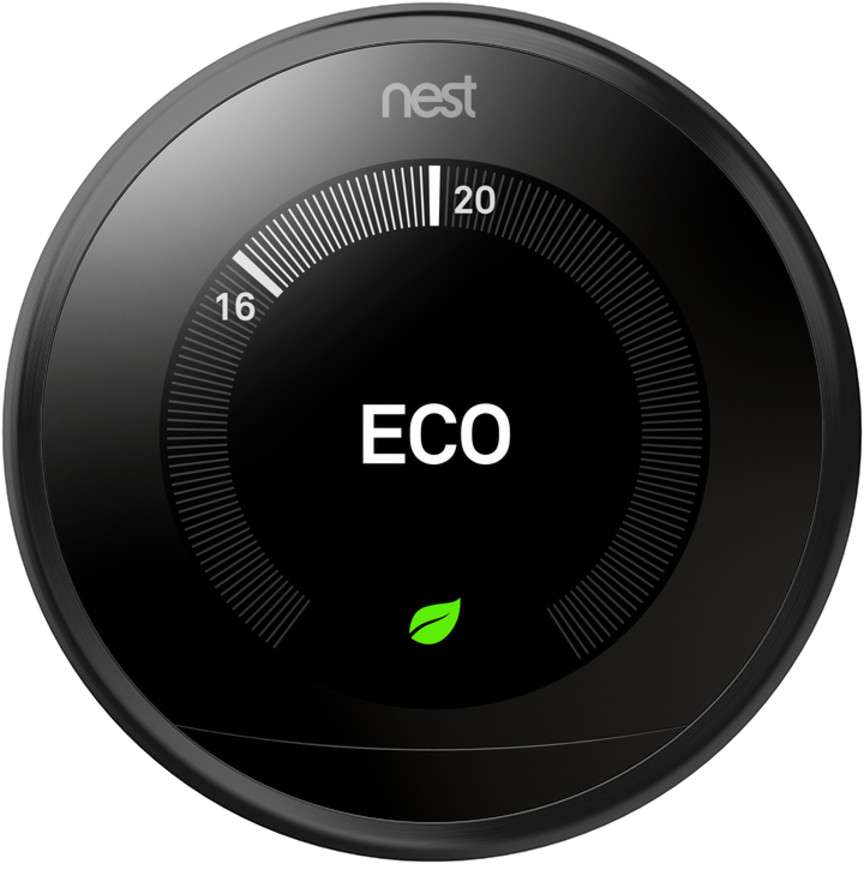

Терморегулятор Nest Learning Thermostat 3.0

Обзор терморегуляторов Devi для тёплых полов
