Стеклопластиковые трубы: размеры и классификация

Примерная стоимость стеклопластиковых труб

Таблица. Сколько стоит трубы из стеклопластика – цены, характеристики.

Наименование, фотоКраткое описаниеСреднерыночная стоимость, в рублях
1. Профильная труба из стеклопластикаГабариты изделия следующие – 10х5х0,6 сантиметра (ВхШхТ). Что же касается веса, то он в данном случае составляет 3,14 килограмма на погонный метр.От 1250 за метр
2. Профильная труба из стеклопластикаАналогичное изделие, отличаются только габариты (они в данном случае составляют 18х6х0,6 сантиметра) и, следовательно, вес. Плотность в данном случае варьируется между 1 750 и 2 100 килограммов на кубический метр. Заметим также, что удельная прочность данного материала такая же, как высококачественной стали.От 2200
3. Рифленая труба из стеклопластикаГабариты этого изделия составляют 3,4х0,9 сантиметра, а вес – 500 граммов на один метр длины. Внутренний диаметр такой трубы равен 2,5 сантиметра.От 200
4. Круглая труба из стеклопластикаЕе наружный диаметр составляет 7 сантиметров, в то время как внутренний – 5,5 сантиметра. Стенки изделия имеют толщину 1,5 сантиметра. Масса равна 2,8 килограмма на метр длины.От 1150
5. Круглая труба из стеклопластикаПо характеристикам это изделие очень похоже на предыдущее – его наружный диаметр также составляет 7 сантиметров, зато внутренний – уже 6 сантиметров. Стенки имеют сантиметровую толщину.От 800

Как выбрать по маркировке

Армированные полипропиленовые трубы

Полипропиленовые трубы широко применяются для систем водоснабжения и отопления. С этим материалом легко работать и для монтажа не требуется дорогостоящих инструментов. Перед тем как выбрать полипропиленовые трубы для отопления, нужно знать какие они бывают и как маркируются. На каждом изделии есть надпись, маркировка, в которой зашифрована информация с характеристиками. Зная расшифровку обозначений, можно легко определить сферу применения при одном только взгляде на изделие. Для их изготовления используется разный пластик, который подходит для различных целей. Чтобы ответить на вопрос о том, какие полипропиленовые трубы лучше для отопления рассмотрим виды применяемого пластика:

  • изделия с маркировкой РРН делаются из гомополимеров — это материал, мельчайшие частички которого состоят из одинаковых структурных единиц. Такой пластик пригоден только для холодной воды и систем вентиляции;
  • изделия с маркировкой РРВ изготавливаются из блок-сополимеров. Это более сложный компонент, его молекулы состоят из чередующихся простых структурных единиц (гомополимеров), которые отличаются друг от друга. Чередование имеет системный характер, то есть упорядочено. Такие полипропиленовые трубы применимы для системы отопления«теплый пол» и водоснабжения;
  • изделия с маркировкой РРR производятся из рандом-сополимера, который обладает высокой степенью кристаллизации. Это делает его достаточно крепким, чтобы применять такие полипропиленовые трубы для отопления.

Сплошной алюминиевый слой

Полипропиленовые трубы могут быть отлиты из монолитного сплошного слоя пластика, или же состоять из нескольких слоев. Однослойные изделия можно использовать только для монтажа систем с низкой температурой транспортируемого вещества. Например, для холодного водоснабжения и вентиляции. В других случаях, когда контур работает при повышенных температурах, нужно применять армированные изделия. Слой армирования трубы отопления из полипропилена бывает:

  • сплошным;
  • перфорированным – с отверстиями, как сито.

Армирование трубы отопления из полипропилена осуществляется алюминием или стекловолокном, основная задача которых – компенсирование линейного расширения. Для сравнения рассмотрим разницу коэффициентов. Для неармированных изделий коэффициент линейного расширения составляет 0,15%, а для изделий со слоем алюминия – 0,03%. Как видите, величины отличаются в пять раз. Для наглядности проведем расчет исходя из формулы:

Для десяти метров системы отопления из армированных полипропиленовых труб линейное расширение будет составлять 18 мм (0,03*10*(80-20)), а армированного, соответственно, 90 мм. Разница составляет 72 мм на десяти метрах контура, это существенно.

При выборе полипропиленовых труб для отопления, помимо материала для изготовления, важной характеристикой является придельное давление, которое обозначается как PN20. Числовое значение указывает на количество атмосфер, которое изделие может выдержать при температуре теплоносителя в двадцать градусов на протяжении гарантийного срока

Также на что стоит обратить внимание, так это на диаметр и толщину стенок. Примечательно, что в маркировке указан не внутренний, а наружный размер изделия

Остальные значения, такие как номер партии и сертификаты обывателю ни к чему. Разве что имеет значение производитель, это в том случае если вы хоть немного знакомы с рынком полипропиленовых труб.

Классификация

Высокопрочные композитные изделия в зависимости от того, какой материал избран армирующим наполнителем, бывают:

  • базальтопластиковыми;
  • органопластиковыми;
  • стеклопластиковыми.

Принимают во внимание тип полимерного связующего, которое может быть:

  • полиэфирным;
  • эпоксидным.

Имеет определенное значение тип соединения:

  • клеевый;
  • механический.

Исходя из конструктивных особенностей стенок, трубы рассматриваются как:

  • многослойные;
  • футерованные;
  • без футеровки.

Трубы без защитного покрытия (футеровки) используют для транспортировки неагрессивных сред

По конструкции изделия могут быть:

  • однослойными. Изготавливаются с применением мокрого способа намотки с преобладанием эпоксидной смолы и стеклонитей в качестве связующего;
  • многослойными. Они укрываются одним или несколькими полиэтиленовыми слоями.

Смола применяется бифенольная, изофталевая или же ортофталиевая.

Трубы различают в зависимости от устройства внутреннего сечения, которое бывает:

  • сплошным. Форма может быть круглой, полукруглой, прямоугольной, трапециевидной, сегментированной;
  • кольцевым. Такие выполняются по согласованию с заказчиком.

Изделия могут различаться по способу армирования среза, степени усиления боковой грани пазовых клиньев.

Армированный полипропилен: цена, производители и формы выпуска

Наиболее качественными изделиями на рынке считаются изделия фирм: Banninger, Aquatherm(Германия), Ekoplastik, FV-Plast (Чешские полипропиленовые трубы армированные стекловолокном). Широким спросом также пользуются изделия производителей: Kalde, Tebo, Firat, Jakko (Турция) и Сантим, Стройполимер (Россия).

Цены зависят от диаметра, толщины стенок труб, от фирмы производителя.

Форма выпускаЦена, руб.Производитель
Труба, армированная стекловолокном PPR, PN25 25×4.264 — 96Сантим, Jakko, Kalde, Firat
— PPR, PN20 25х3.3135Banninger, Ekoplastik
— PPR, PN25 40×6.7164 — 220Сантим, Jakko, Kalde, Firat
— PPR, PN20 40×5.6288Banninger, Ekoplastik
Труба, армированная перфор. алюминием PPR, PN25 25×4.290Сантим
— PPR, PN25 40×6.7227Сантим
Труба, армированная перфор. алюминием по центру PPR, PN25 25×4.268 — 80Jakko, Сантим
— PPR, PN20 25×3.3150 — 226Banninger, Ekoplastik
— PPR, PN25 40×6.7167 — 207Jakko, Сантим
— PPR, PN20 40×5.6288 — 472Banninger, Ekoplastik
Муфта разъёмная DN2572 — 12Сантим, Стройполимер
— DN40133 — 199Сантим, Стройполимер

На сегодняшний день, благодаря своим великолепным эксплуатационным характеристикам, армированные трубы из полипропилена наиболее предпочтительны для использования в организации, как домашних, так и промышленных систем отопления.

Какие бывают виды армирования

Очевидно, что при выборе материалов для армирования, исследователи не могли пройти мимо такого варианта, как металл. Суть в том, что, кроме усиления прочностных характеристик, понадобилась защита воды от воздействия атмосферного кислорода.

Структура материала позволяет ему проникать внутрь, причем происходит это на молекулярном уровне. Корпускулы этого сильнейшего окислителя способны проникать в канал и растворяться в циркулирующей жидкости. В результате происходит окисление поверхностей металлических изделий, к которым можно отнести:

  1. Полотенцесушители.
  2. Поверхность деталей запорной арматуры, циркулярных насосов, внутренней поверхности котла.
  3. Радиаторы отопления.
  4. Металлических фитингов.

Самым надежным сплавом для этой цели можно назвать алюминий. Он не подвергается воздействию кислорода, образуя на своей поверхности тонкую и очень прочную пленку окисла. Она может быть разрушена только солями ртути, а эти вещества в бытовых условиях не применяются.

При выпуске армированных алюминием ПП используются различные способы, в том числе:

  • нанесение защитного слоя на поверхность труб с использованием клеевых составов;
  • расположение защитного слоя в виде алюминиевой фольги внутри изделия, при котором также применяется клей перед укладкой листа и поверх него, после чего устанавливается наружный защитный слой пластика;
  • использование для армирования перфорированного листа, что делается, в основном, для повышения механических свойств;
  • сварка алюминиевой ленты лазером по стыку, позволяющая получить герметичную кислородную защиту внутреннего пространства.

Наряду с армирование стекловолокном, все перечисленные способы значительно расширяют диапазон использования полипропиленовых труб.

Торцевой срез изделий армированных алюминием отличается наличием тонкой блестящей полоски в виде концентрической окружности. Это след внутренней прослойки, толщина которой составляет 0,1-0,5 миллиметров.

Строение полипропиленовых труб со стекловолоконным армированием

Как уже говорилось выше, полипропиленовые трубы армируются для придания им стойкости к повышенным температурам и барическим нагрузкам и с целью резкого уменьшения показателя ил линейного термического расширения. Для того чтобы определиться, какой вариант лучше выбрать – трубы армированные алюминием или же стекловолокном, стоит провести сравнение их основных характеристик.

Что предпочтительнее приобрести – трубы с алюминиевым или стекловолоконным армированием?

Стекловолокно стали применять для упрочнения полипропиленовых труб гораздо позднее, нежели алюминиевую фольгу. Изделия, армированные этим материалом, представляют собой трехслойную конструкцию, причем усиливающий слой расположен между двумя слоями полипропилена.

«Армопояс» может состоять только из стекловолокна, или же из композитного материала, содержащего в своем составе стекловолокно и полипропилен. В любом из этих вариантов слои имеют между собой отличное сцепление, практически становясь монолитной конструкцией.

Благодаря такой надежной спайке, расслоение стенок качественно изготовленной трубы даже теоретически невозможно.

Это – всего лишь схема строения. А на само деле разделить конструкцию стенок трубы на слои — вряд ли получится

Стекловолокно отлично сдерживает тепловое расширение, что не дает трубам каким-либо образом деформироваться и растягиваться при повышении температуры

Этот тип армированных полипропиленовых труб производится в различных размерных параметрах. Так, изделия, имеющие диаметр меньше 17 мм, используются в основном для монтажа системы «теплый пол», трубы Ø 20 мм хорошо подходят для внутридомовой разводки горячего водоснабжения, а от 20 до 32 мм (иногда и больше) – для обустройства контуров систем отопления.

Соединение труб полипропиленовых со стекловолоконным армированием осуществляется сваркой, иногда – другими монтажными способами. Причем, при сварочных работах этот тип труб не требует довольно трудоемкой операции зачистки, что значительно облегчает и ускоряет работу. Отсутствие в конструкции этих труб металлических элементов исключает появления отложений солей жесткости, а соединения всех деталей системы отопления становятся совершенно монолитными.

Особенности монтажа

Как и для других трубных изделий, соединение стеклопластика допускает применение различных способов. Большая часть этих технологий проста в использовании и не требует использования специального оборудования:

  • Муфтовый. Концы труб вставляются в фитинг соответствующей конфигурации и размера. Конструкция закрепляется при помощи клеящего состава.
  • Раструбный. Каждая следующая труба вставляется в расширение на конце предыдущей. Соединение разборное. Герметичность стыка обеспечивает уплотнительное резиновое кольцо.
  • Бугельный. Разновидность муфтового соединения. Трубопровод монтируется при помощи крепежных элементов.
  • Резьбовый. Для стеклопластиковых изделий применяется редко.
  • Фланцевый. Используется на крупных трубопроводных сетях. Концы соединяемых труб оснащаются фланцами с отверстиями под болты.

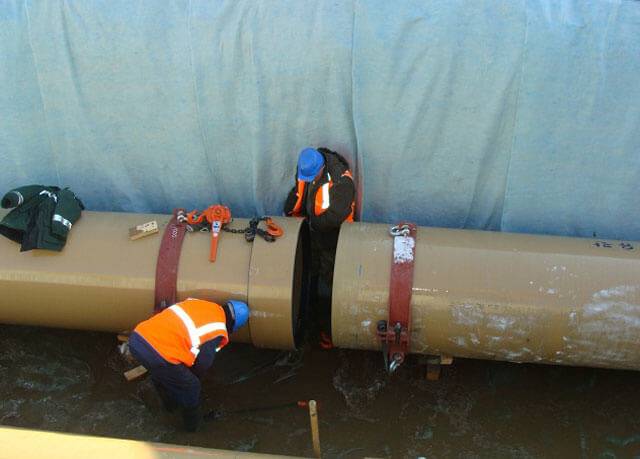

Монтаж стеклопластиковых труб

Соединение стеклопластиковых изделий осуществляется многими способами, не требующими специального оборудования и не отличающимися сложностью:

  • муфтовым. Допускается возможность дополнительной установки конструкций с применением клеев, когда не будет требоваться впоследствии разборка;
  • бугельным. Рассматривается как разновидность муфтового, когда трубы состыковываются с применением специального приспособления, а затем соединяются с помощью элементов крепежа;
  • враструб. Стандартное и чрезвычайно простое соединение, при котором трубу вставляют в расширение следующей;
  • винтовым;
  • резьбовым;
  • фланцевым. Торцы труб оснащаются фланцами.

Произвести соединение стеклопластиковых труб несложно, так как не требуется ни специального оборудования, ни особых навыков.

Быстрота установки стеклопластиковых изделий в сочетании с преимуществами, предоставляемыми их использованием, способствовала созданию устойчивого спроса в разных сферах хозяйственной деятельности. Особенно расширилось применение стеклопластиковых труб в бытовой сфере.

https://youtube.com/watch?v=iGmzY4Bp2TY

На что обратить внимание при выборе полипропиленовых труб

Основными критериями выбора таких изделий должны быть их технические характеристики.

Рабочее давление

Маркируется на внешней поверхности в виде надписи «PN». Величина давления подбирается в соответствии с индивидуальными особенностями отопительной системы. Если будут наблюдаться постоянные гидроудары или нужно будет часто спрессовывать систему трубопроводов, оптимальным будет полипропиленовое изделие «PN20».

Если в отопительной системе нагрев теплоносителя будет превышать 70 градусов, более подходящими будут трубы «PN25», армированные стекловолокном. Когда применяется автономное отопление, обычно давление не превышает 10 атмосфер. Чтобы смонтировать такую отопительную систему, можно воспользоваться полипропиленовыми трубопроводами «PN20», имеющие цельное алюминиевое армирование.

Теплоноситель и его нормальная температура

В зависимости от установленной системы отопления подбираются соответствующие полипропиленовые трубы. Так как в «теплом полу» температура теплоносителя не превышает 40 градусов, можно устанавливать изделия, имеющие любое армирование. Можно воспользоваться изделиями из моносостава.

Там, где установлены радиаторы, а нагрев теплоносителя достигает 85 градусов, можно смело устанавливать полипропиленовые трубы с любым видом армирования.

Диаметр трубопровода

Этот параметр очень важен для нормальной работы системы отопления. Он должен полностью удовлетворять требования системы. Внутреннее отверстие трубы должно свободно пропускать соответствующий поток теплоносителя за определенное время.

В очень больших помещениях, например, гостиницах, монтируются трубы, диаметр которых превышает 200 мм.

В индивидуальных постройках достаточно установить ПП трубы сечением 20-32 мм. Они легко монтируются с образованием нужного изгиба.

ПП трубы для отопления армированные часто устанавливают в системах горячего водоснабжения. Прекрасно выдерживает большую температуру полипропилен с сечением 20 мм. Стояки изготавливаются из полипропиленовых изделий диаметром 25-32 мм.

При подключении к центральному отоплению применяются 25 мм ПП трубы.

Для нормального функционирования теплого пола монтируют 16 мм изделия.

Сборная автономная отапливающая система монтируется из труб разного диаметра.

Описанные выше советы необходимо брать за основу, и прежде, чем покупать и устанавливать ПП трубы отопления, нужно учесть индивидуальные особенности объекта, а иногда даже особенности отдельных участков системы.

К примеру, когда делается монтаж отопления однотрубной системы, подключение радиаторов выполняется последовательно. Чтобы смонтировать подобное кольцо, нужно воспользоваться трубами с диаметром 32-40 мм. Дополнительные отводы к радиаторам делаются из диаметра менее 26 мм.

Если установлена двухтрубная система, то отопление осуществляется совсем по другому принципу. Линия подачи совместно с обраткой уменьшает давление в трубопроводе. Поэтому можно установить трубы с диаметром менее 30 мм.

Применение стеклопластиковых труб FLOWTECH™

Из-за термореактивной природы самого материала и наличия стекловолокнистого армирования, стеклопластиковые трубы обладают механической прочностью, которая от 3 до 5 раз выше, чем у обычно используемых термопластичных труб (ПЭ, ПП и пр.)

Также важно помнить, что стеклопластиковые трубы позволяют снизить потери давления по сравнению с трубопроводами из традиционных материалов. Потери давления являются постоянными для краткосрочных и долгосрочных периодов

Таким образом, эта характеристика позволяет использовать стеклопластиковые трубы меньшего диаметра для тех же самых целей, значительно сокращая расходы, что особенно важно там, где речь идет о большой пропускной способности.

Будучи инертным к большинству промышленных веществ, стеклопластиковые трубы имеют обширное поле для применения и, кроме того, не выделяют загрязняющих веществ и продуктов распада, поэтому рекомендуются для использования в целях транспортировки жидкостей, где требуется высокий уровень чистоты или пригодность жидкости для потребления человеком.

В случае трубопроводов с температурным режимом или наземных трубопроводов для химических веществ, особенно подверженным замораживанию или увеличению вязкости, высокий уровень тепловой и электрической изоляции, имеющийся у труб из стеклопластика, не будет требовать дополнительного покрытия или энергопотребляющих систем обогрева.

Укладка стеклопластиковых труб FLOWTECH является простой операцией, которая может быть выполнена в короткий период времени как на поверхности, так и под землей, поскольку применяются муфтовые соединения. Испытания в тяжелых условиях эксплуатации в соответствии со стандартом ASTM и другими международными нормами и правилами в отношении толщины, жесткости, веса и длины отдельных участков трубопроводов обеспечивают высокое постоянное качество всей совокупности продукции. Трубопроводные системы FLOWTECH обладают всеми указанными выше преимуществами и с успехом используются в строительстве напорных и безнапорных трубопроводов, предназначенных для транспортировки питьевой воды и стоков на объектах коммунального и промышленного назначения и в других областях, включая и энергетический сектор.

Параметры выбора стеклопластиковых труб

Выбор стеклокомпозитных труб базируется на следующих критериях: жесткости и расчетном давлении, типе связующего компонента, конструктивных особенностях стенок и способе соединения. Значимые параметры указаны в сопроводительных документах и на каждой тубе – сокращенная маркировка.

Жесткость и номинальное давление

Жесткость стеклопласта определяет способность материала противостоять внешним нагрузкам (тяжести грунта, движению транспорта) и давлению на стенки изнутри. Согласно стандартизации ISO трубная арматура классифицируется на несколько классов жесткости (SN).

Максимально допустимый уровень рабочего давления для каждого из классов: SN 2500 – 0,4 МПа, SN 5000 – 1 МПа, SN 10000 – 2,5 МПа

Степень жесткости возрастает по мере увеличения толщины стенки стеклопластикового трубопровода.

Классификация по номинальному давлению (PN) отображает градацию изделий относительно безопасного давления жидкости при температуре +20 °С в течение всего срока службы (порядка 50-ти лет). Единица измерения для PN – МПа.

Некоторые производители, например Hobas, указывают комбинированные характеристики по двум параметрам (давлению и жесткости) через дробь. Трубы с рабочим давлением 0,4 МПа (класс PN – 4) со степенью жесткости (SN) в 2500 Па будут маркироваться – 4/2500.

Тип связующего материала

Эксплуатационные свойства трубы во многом зависят от типа связующего вещества. В большинстве случаях применяются полиэфирные или эпоксидные добавки.

Особенности ПЭФ-связующих

Стенки формируются из термореактивных полиэфирных смол, укрепленных стекловолокном и песчаными добавками.

Используемые полимеры обладают важными качествами:

  • низкая токсичность;
  • отверждение в условиях комнатного температурного режима;
  • надежная сцепка с волокнами стекла;
  • химическая инертность.

Композитные трубы с ПЭФ-полимерами не подвержены коррозии и действию агрессивных сред.


Область применения: ЖКХ, водозабор, трубопровод очистных установок, промышленная и бытовая канализация. Эксплуатационные ограничения: температура свыше +90 °С, давление более 32 атмосфер

Характеристики эпоксидной смолы

Связующее придает материалу повышенную прочность. Температурный предел композитов с эпоксидами до +130 °С, максимальное давление – 240 атмосфер.

Дополнительное преимущество – практически нулевая теплопроводность, поэтому собранные магистрали не требует дополнительной теплоизоляции.


Трубы этого класса обойдутся дороже ПЭФ-изделий. Как правило, стеклопластиковые трубопроводы с эпоксидным связующим используются в нефтегазовой, нефтехимической промышленности и при организации инфраструктуры морских портов

Монтаж стеклопластиковых труб

Существует 3 способа соединения:

  • ламинированный (этот вариант задействуют в случае осевых нагрузок);
  • муфтовый (позволяет создавать угловое смещение, в зависимости от диаметра трубопровода);
  • фланцевый (изделия производятся для всех классов давления).

Производители предлагают широкий ассортимент труб из стеклопластика, покупателю остается сделать правильный выбор, исходя из персональных характеристик. Также рынок рекомендует стеклопластиковую трубу с муфтой для микротоннелирования. Специальные стальные муфты скрепят трубопровод, как в случае с укладкой магистрали.

Варианты соединения элементов трубопровода

Существует несколько способов прокладки систем из стеклопластиковых труб:

  1. Применение раструбного изделия отличается простотой проведения работ – это вариант последовательного монтажа, при котором одну трубу помещают в раструб другой.
  2. При использовании фланцевого соединения стеклопластиковая трубная продукция имеет на торцах фланец (специальное кольцо) с отверстиями, предназначенными под крепежные детали.
  3. Монтаж стеклопластиковых труб при помощи муфтовых соединений предусматривает прокладку трубопроводов с применением съемных и неразъемных элементов. К последнему виду относится муфта, которую фиксируют клеящими составами.
  4. Бугельное соединение считается разновидностью муфтового, но оно разъемное и его после монтажа стягивают болтами.

Применение и маркировка

Многочисленные достоинства стеклопластиковых труб обеспечили широкое применение изделий в различных областях народного хозяйства:

  • Угольная промышленность. В этой отрасли ценится малый вес, простота монтажа, плохая горючесть и нетоксичность трубных изделий. Также играет роль отсутствие осколков при возможном взрыве метана.
  • Энергетика.
  • Нефтедобывающие предприятия. Устойчивость к разрушительному воздействию агрессивных сред, отсутствие коррозии и высокая прочность делают стеклопластик отличным вариантом при строительстве трубопроводных сетей.
  • Сфера ЖКХ. Надежные и долговечные стеклопластиковые изделия все чаще находят применение при строительстве систем отопления, канализации, холодного и горячего водоснабжения.

Рекомендуем ознакомиться: Что такое ППУ(пенополиуретановые) трубы и где они используются?

Маркировка изделий содержит исчерпывающую информацию о свойствах стеклопластиковой трубы.

Российские производители используют такие литеры:

  • А. подходит для транспортировки рабочих сред с абразивными компонентами.
  • Г. Предназначена для монтажа сетей горячего водоснабжения. Допустимая температура жидкости – 75°С.
  • П. Для трубопроводных сетей с питьевой водой.
  • С. Изделия универсального назначения.
  • Х. Трубы для перекачки химически активных сред.

Из многообразия фирм-производителей можно выделить несколько брендов, успевших прочно закрепиться на рынке и заслужить доверие покупателей. В первую очередь, это иностранные марки Hobas и Amiantit – компании с непогрешимой репутацией, настоящие законодатели мод в этом сегменте. Российские производители также способны предложить потребителям качественный товар по конкурентным ценам. Многолетний успешный опыт работы имеют фирмы Полиэк, Стеклокомпозит, Arpipe, Завод стеклопластиковых труб.

Труба полипропиленовая армированная: виды, свойства, обзор

Труба полипропиленовая армированная, это труба из полипропилена, но состоящая не из одного слоя, а из нескольких, обычно трех, один из которых не из полипропилена, а из алюминия, либо в последнее время приобретающего все большую популярность стекловолокна. Впрочем армированные алюминием трубы, если быть точным, состоят из 5 слоев, из них два слоя термоклей. Любую проводку водопроводных труб или отопительных можно вести с помощью обычных полипропиленовых труб. Тем не менее все чаще для этого используют армированные трубы.

Можно назвать два преимущества труб полипропиленовых армированных по сравнению с их неармированными аналогами. Это прежде всего почти в десять раз меньший коэффициент расширения. Именно по этой причине их выбирают для горячей воды. В особенности они предпочтительны при использовании в открытой проводке труб для отопления, так как коэффициент расширения обычных, неармированные труб почти в десять раз больше. Естественно, эти трубы можно использоваться и для холодной воды. Трубы для холодной воды используют для холодной воды из экономии, так как они дешевле.

Коэффициент расширения обычных труб приблизительно 10 сантиметров на метр при увеличении температуры на 70 градусов, в то время как коэффициент расширения трубы полипропиленовой армированной всего 1 сантиметр на метр. То есть другими словами, расширение обычной трубы очень заметно на глаз и заставляет трубы отопления провисать зимой. Подобное искривление полипропиленовых труб выглядит не эстетично. Сразу после монтажа батареи отопления вместе с холодными трубами могут выглядеть красоиво, но зимой, когда трубы нагреваются, красота оказывается испорченной, если, конечно, использованы неармированные трубы.

Второе свойство, это повышенная жесткость, что делает монтаж немного сложнее, но зато в итоге они выглядят красивее. Трубы не только значительно более жесткие, но и более прочные. Благодаря этому стенки таких труб тоньше, соответственно их внешний диаметр меньше, что немного упрощает монтаж и улучшает внешний вид. Еще можно отметить более высокую защиту от проникновения кислорода.

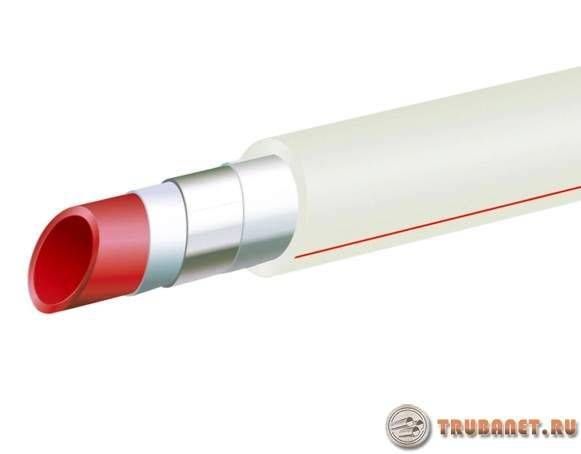

Труба полипропиленовая армированная алюминием PPR-AL-PPR.

Однако надо отметить, что в данный момент на рынке существует несколько различных видов труб полипропиленовых армированных. Изначально это были трубы армированные алюминием. Если обычную полипропиленовую трубу обозначают PP-R, то армированную алюминием PPR-AL-PPR. Для их монтажа надо было использовать зачистку, или, как ее еще называют шейвер. Хорошие шейверы стоили дорого, а дешевые доставляли массу хлопот. Эта процедура, зачистка, отнимала кучу времени, сил и нервов. Слева изображена полипропиленовая труба армированная алюминием. Надо отметить, что хотя чаще всего приходится видеть трубы белого цвета, но они могут быть практически любых цветов, чаще всего еще встречается серый и зеленый. Цвет трубы ничего не означает.

Труба полипропиленовая армированная стекловолокном

Затем совсем недавно появилась труба полипропиленовая армированная стекловолокном. Ее обозначение PPR-FB-PPR, еще одно название — стеклопластиковая труба. Для нее не требуется зачистка. Армировочный слой полипропилена со стекловолокном паяется как обычный неармированный полипропилен. Это, конечно, существенно облегчает пайку полипропиленовых труб. Одновременно, судя по всему, это дало толчок производителям старых труб, армированных алюминием. Опять-таки цвет трубы, как и цвет армирующего слоя, ничего не значит. Сейчас чаще попадаются трубы с красным армирующим слоем, но бывает зеленый и другие цвета.

И почти что сразу появились трубы, армированные алюминием с глубоким залеганием слоя алюминия, которые не требуют зачистки. В принципе, есть один недостаток у армированных стекловолокном труб, это чуть-чуть, примерно на 6 процентов больший коэффициент линейного расширения по сравнению с трубами, армированными алюминием. Напомню, что обычный полипропилен расширяется в 5-10 раз больше, чем армированный. Тем не менее, похоже, что армированные стекловолокном трубы вытеснят армированные алюминием. Металл есть металл. Что бы там не говорили, а проще иметь дело со степлопластиком.

Еще одно приятное отличие трубы полипропиленовой армированной стекловолокном от трубы армированной алюминием, это то, что в отличие от последней, которая фактически представляет собой склеенную из трех слоев с помощью термоклея трубу, новая труба имеет монолитную структуру. Средний слой состоит тоже из полипропилена, но в него вплавлены стекловолокна. Отмечены редкие случаи расслаивания полипропиленовых труб, армированных алюминием. Со стекловолокном пока таких ситуаций не известно.

Заключение. Укладка труб и особенности монтажа

Имея представления о том, какие лучше всего брать компоненты для отопительной системы, стоит несколько слов сказать об особенностях укладки полипропиленовых магистралей и специфике монтажа трубопроводов.

С помощью расчетов можно получить представление о том, какой длины следует покупать трубы и в каком количестве. Уже в процессе укладки трубопровода материал режется на фрагменты в соответствии необходимыми размерами. Рез расходного материала осуществляется специальными ножницами.

Где высокая вероятность механических повреждений трубопровода, лучше установить металлические фрагменты.

Считается, что полипропиленовые трубы экологически чисты и безопасны, поэтому место укладки трубопровода можно выбирать в соответствии с технологической необходимостью. Однако перед монтажом лучше иметь под рукой расчетные данные о скорости подачи теплоносителя, силе напора и температуре нагрева. Расчетные данные не должны превышать допустимых эксплуатационных параметров для выбранной марки товара. В противном случае может возникнуть технологическое несоответствие, результатом которого становится аварийная ситуация.

Монтаж трубопровода проводится с учетом коэффициента теплового расширения, который для расходных материалов со стекловолокном чуть больше (на 5-6%),чем у продукции с алюминиевой вставкой. Нарезанные фрагменты соединяются в единую магистраль, методом диффузной спайки, используя для подключений и ответвлений фитинги, муфты, уголки, тройники и переходники. Паяются армированные трубы таким же образом, как и обычные полипропиленовая продукция. Материал легко комбинировать с металлическими элементами, которые имеют резьбовое соединение.

На данный момент соотношения цены и качества у трубопроводной продукции из полипропилена является лучшим среди других расходных материалов. Прочность, надежность и долговечность позволяют достаточно легко, без особых навыков и усилий, осуществить прокладку трубопровода системы отопления в доме.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
