Как сделать электрический теплый пол своими руками
В случае укладки теплого пола под плитку, технология монтажа вполне допускает самостоятельное проведение всех работ. Так что при желании можно отказаться от вызова мастера, и сделать все необходимое своими руками.
Перед тем как делать теплые полы, необходимо тщательного подготовить основание, максимально тщательно выровняв его. При этом совсем необязательно наносить новую стяжку. Вполне допустимо использовать старое бетонное основание, если оно достаточно ровное. В этом случае потребуется лишь пропылесосить и помыть поверхность.

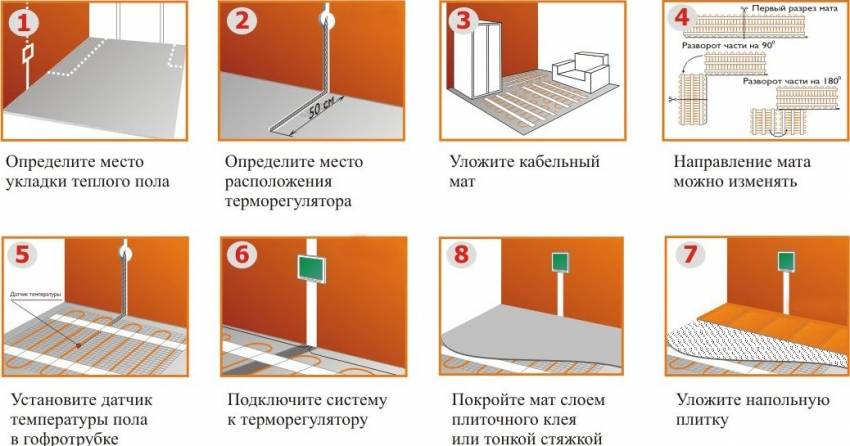

Последовательность установки системы теплого пола под плитку
Далее осуществляется укладка термоизоляционного слоя – чрезвычайно ответственный этап, призванный обеспечить максимальную экономию тепла и средств. Лучшим материалом для этой цели принято считать пенофол. Он легко крепится к основанию при помощи двухстороннего скотча и при этом обладает коэффициентом теплоизоляции 0,049 Вт/мК.
Теперь можно переходить непосредственно к укладке системы теплого пола. Данная процедура будет зависеть от того, какой из выше предложенных способов вы выбрали. На этом этапе стоит подумать о размещении датчика температуры, особенно в том случае, если вы покупали отдельные составляющие, а не готовый к укладке комплект. Датчик просовывают вместе кабелем питания в гофрированную трубу, которая в дальнейшем заливается бетоном с наружной части.
Монтаж пленочного теплого пола осуществляется согласно этой же инструкции, за исключением разве что необходимости производить заливку стяжки после укладки.

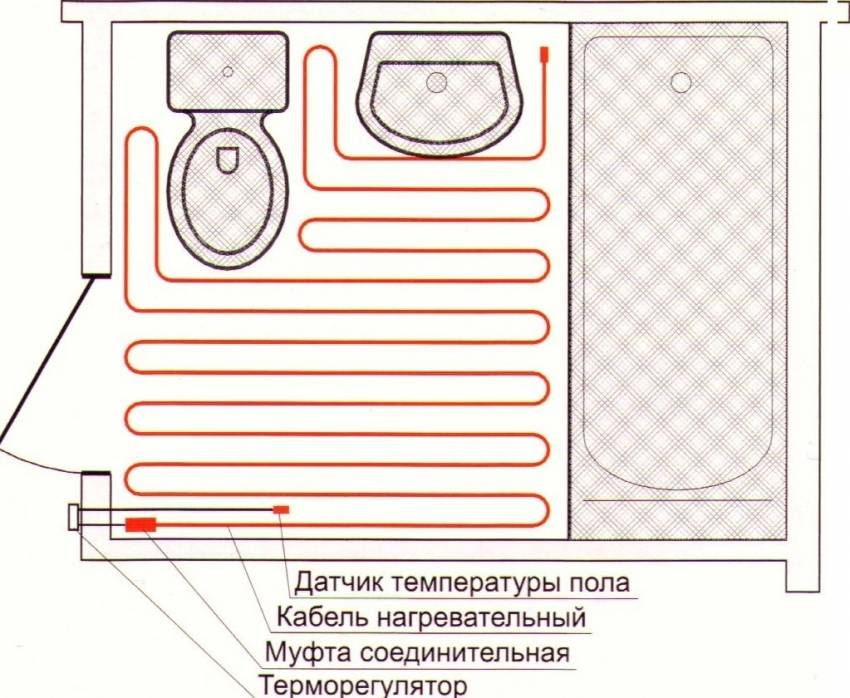

Схема расположения элементов системы теплого пола в ванной комнате стандартного размера
Как самостоятельно проверить исправность теплого пола
Перед тем как перейти к завершающему этапу работ – укладке плитки, необходимо провести проверку исправности системы. Для этого нужно следовать следующему алгоритму:
- Проверить все места соединений и сгибов.
- Включить питание и провести проверку температуры.
- Воспользовавшись специальным тестером, измерять показания сопротивления (всю информацию о нормах для системы этого типа можно узнать из техпаспорта).
Если все показатели в норме и система работает исправно, то остается лишь залить слой стяжки (если в нем есть необходимость) и провести укладку кафеля.

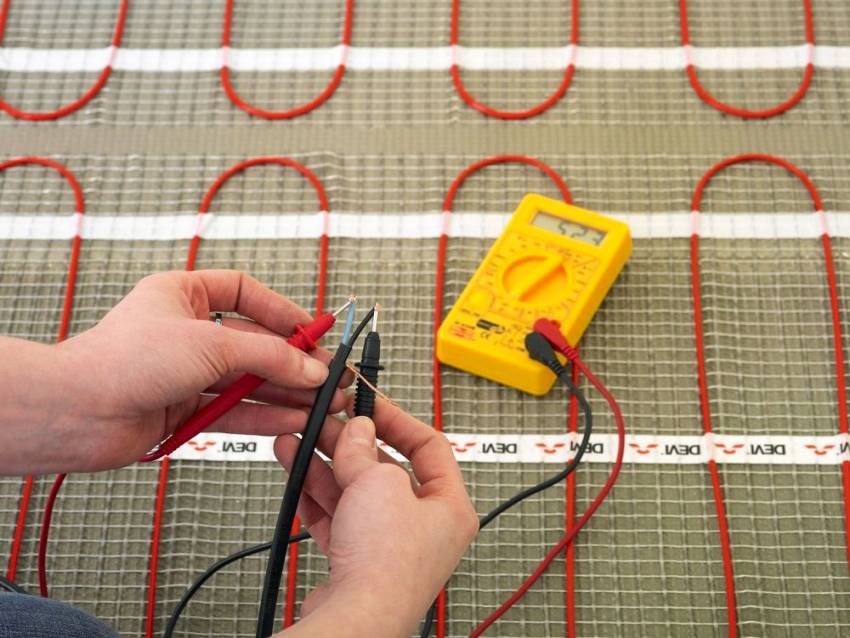

Перед укладкой стяжки и напольной плитки, стоит проверить работоспособность установленной системы
Электро теплый пол: разновидности и классификация
На современно рынке представлены несколько различных технологий, которые позволяют эффективно подогревать пол. В зависимости от используемого для нагревания элемента, выделяют следующие виды:
- Кабельные.
- Инфракрасные (пленочные).
- Нагревательные маты.
Каждый из этих способов является достаточно безопасным, чтобы быть использованным в жилых помещениях. Кроме того, эти современные технологии имеют довольно длительных эксплуатационный срок (до 20 лет). Все варианты призваны снизить расход электроэнергии, и могут быть использованы как в качестве основного, так и в качестве дополнительного источника тепла. Так что даже в случае установки теплого пола в ванне под плитку, экономия станет заметна сразу.
Приобрети систему теплого пола можно в комплекте со всеми необходимыми элементами
Подогрев пола под плитку с использованием нагревательных матов
Это один из самых новых способов, который получил распространение совсем недавно. Но с каждым днем его популярность возрастает, что связано с простотой монтажа и превосходными техническими характеристиками. В данном случае используется специальная кабельная система в виде нагревательного мата, которая может быть заложена в процессе монтажа нового пола или реконструкции старого.
Технология предусматривает использование специального двухжильного экранированного кабеля, толщина которого 2,5 мм. А процедура монтажа производится максимально просто: используя цементно-песчаную стяжку, нагревательный элемент заливается на поверхности основания.
Подогрев пола под плитку с использованием нагревательного кабеля
В этом случае в качестве нагревательного элемента используют специальный электрический кабель, который змейкой прокладывается на поверхности основания. При этом обязательно соблюдают определённый шаг и выполняют фиксацию при помощи лепестков монтажной ленты. Все это, включая гофротрубку и термодатчик, заливают бетонной стяжкой, толщина которой составляет 3-5 см.
При монтаже системы теплого пола под плитку важно равномерно расположить нагревательные элементы
Инфракрасный теплый пол под плитку: особенности технологии
Главное преимущество этого способа – возможность монтировать систему не только на пол, но и на стены, и даже на потолок. Нагревательный элемент этого типа изготавливают по особой технологии, что позволяет сделать теплый пол без стяжки.
Пленочный теплый пол под плитку предусматривает наличие специального покрытия, которое исключает необходимость заливания стяжки и делает процесс монтажа проще. В качестве финишного напольного покрытия, в этом случае, может быть использована не только плитка, но и любой другой строительный материал, который на сегодняшний день можно найти в продаже.
Итог: какой теплый пол лучше под плитку
Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.
Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены
Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.
Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.
Статья по теме:
Теплый пол под плитку: цены на различные виды оборудования
При выборе специалистов для установки теплого пола, стоит поинтересоваться отзывами пользователей, чтобы предварительно убедится в качестве работ
Как уже упоминалось, самый дешевый вариант – водяной теплый пол под плитку. Цена за м2 может начинаться от 380 рублей. Поэтому, при желании установить теплый пол в ванную, площадь которой обычно невелика, эту задачу вполне можно решить и при весьма скромном бюджете.
Как положить керамическую плитку на теплый пол?
Для перекрытия такого специального оборудования схема укладки плитки не особо отличается от обычной работы с этим видом напольного покрытия. Вот пошаговая инструкция этого процесса:
проверить надежность закрепления элементов нагревающей конструкции и отсутствие полостей. Так, у проводного теплого пола следует подрезать скотч, три помощи которого он крепится к полимерной сетке, иначе это повлечет за собой появление воздушных карманов, что негативно скажется на качестве работы. Закрепить конструкцию можно плиточным клеем, намазав его поверх;
залить стяжку смесью песок-цемент или использовать клей для – решать придется самостоятельно, но если слой небольшой и площадь комнаты позволяет, вполне можно воспользоваться вторым вариантом. Стяжка, залитая при помощи плиточного клея, будет более прочной и менее подверженной разрушениям. Следует внимательно отнестись к распределению материала. Элементы конструкции должны быть надежно залиты, во избежание воздушных карманов и последующего растрескивания полотна. В виде стяжки также отлично послужит наливной пол
Следует уделить особое внимание ровности покрытия по уровню, т.к. его несовпадение в разных углах комнаты, перепады в дальнейшем приведут к некачественному расположению плитки
В работе помогут уровень и правило. Ни в коем случае не стоит забывать об общем вымеренном уровне. Стяжка, в зависимости от материала, сохнет от трех дней до пяти, при том, что полное высыхание может наступить на 21-25 день. Но плитку можно выкладывать уже на пятый день;
выкладка плитки также начинается с замера площади
Кроме того, важно определиться с рисунком. Выкладка обычно начинается от ровной поверхности, соседней комнаты, стены или пр
Слой фиксирующего плиточного клея, составляющий примерно 50 миллиметров, наносится зубчатым шпателем, после чего плитка фиксируется на стяжке, прижимается или простукивается молотком, выравнивается. После этого по углам элементов выставляются крестики, стык в стык к которым подгоняется следующая плитка и далее. Дойдя до угла, оставляют зазор. Финальную часть, состоящую из обрезанных частей, выставляют в последнюю очередь. Каждый уровень вымеряется, в случае несовпадения элемент снимают и кладут заново, убрав лишний или добавив недостающий слой плиточного клея. Впрочем, при достаточно ровной изначальной стяжке такое случается крайне редко. Следует также помнить, что ходить по свежевыложенному покрытию запрещено. Это приведет к деформации покрытия и возможно полной переделке проделанной работы;
время высыхания плитки составляет 3 – 5 дней. Только спустя это время можно приступить к ее затирке. Затирка нужна не только из эстетических соображений, но также для защиты от сколов, плесени в швах и трудноудалимых загрязнений. На этом этапе убираются крестики. Малярным клеем заклеивается соприкасающаяся поверхность стены и декоративные элементы, если таковые присутствуют, если этого не сделать, после высыхания затирки очистить ее от них будет весьма проблематично. Не стоит ждать полного высыхания затирки для очистки незатираемых элементов плитки. Уже спустя два часа ее следует отмыть, аккуратно обходя швы, т.к. после того, как затирка схватится окончательно, отмыть ее будет гораздо сложнее.
А вот вопрос, когда можно включать теплый пол после укладки плитки, требует детального рассмотрения. Общее время высыхания плиточного клея и стяжки 21-25 дней, только после окончательного высыхания этих материалов можно запускать оборудование. Преждевременное включение приведет к образованию пузырьков воздуха в покрытии, что приведет к хрупкости, либо перегреву и, как следствие, перегоранию кабельной конструкции. Поэтому, как бы ни хотелось проверить в действии результат собственной работы, придется подождать, это предусматривает технология проведения работ.
Виды пола под плитку
В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.
Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.
Выделяют два вида теплого пола, подходящих для укладки керамической плитки:
- электрический;
- водяной.
Электрический
Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.
Существует два типа обогрева:
Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.
Электрический кабель теплого пола, уложенный на металлическую сетку
Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.
Инфракрасные маты под плитку
Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.
Установка инфракрасных матов на теплый пол
В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.
На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.
Водяной
Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.
Пример укладки полипропиленовых труб на подготовленное основание
В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.
На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.
Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.
Готовим поверхность для плитки
укладка плитки на теплый водяной пол
Перед укладкой плитки важно удостовериться в том, что все коммуникации нашего теплого пола тщательно скрыты. Основание под укладываемый материал должно быть идеально ровным, для того чтобы в будущем избежать ремонтных работ и проблем с демонтажом в случае брака
Как уже отмечалось ранее, для укладки плитки подойдёт обычный плиточный клей. Продается такой клей в виде сухих смесей, но можно найти и готовую к применению консистенцию в специальных емкостях.
Сухая смесь для плиток бывает следующих разновидностей: базовая (для поверхностей без дефектов); усиленная (для укладки кафельной плитки большой площади); универсальная смесь (подходит для всех видов работ и укладки любого типа плиток).
Для укладки плитки на теплый пол с водяной системой обогрева нам потребуется следующий набор инструментов:
- Клеевая смесь для плиток.
- Грунтовая смесь.
- Так называемая фуга для швов.
- Емкости под растворы.
- Инструмент для размешивания клея, например дрель со специальной насадкой.
- Инструмент для резки плиток типа болгарки либо «плиткореза».
- Шпатель с зубчиками.
- Шпатель из резины.
- Молоток из дерева либо резины.
- Крестики на швы.
- Обтирочная ветошь.
- Инструменты для замеров и черчения типа рулетки, линейки и строительного карандаша.
- Средства индивидуальной защиты.
Составление проекта
Независимо будет монтироваться водяной теплый пол под плитку своими руками или с помощью специалиста, первым делом пред началом работ, необходимо составить проект.
Во время составления проекта, необходимо определится с диаметром труб, так как именно от диаметра зависит длина контура. Когда монтаж системы подогрева проводится самостоятельно, используют такие трубы:
- с сечением 16 мм, подходит для установки контура не более девяноста метров;
- с диаметром 17 мм, проводят монтаж контура до ста метров;
- если используется труба с сечением 20 мм, то контур может быть до 120 метров.
Обоснуются такие показателя тем, что, если труба большого сечения, сопротивление в ней снижено. Когда проводится укладка теплого пола под плитку своими руками, мастер должен знать, что для обогрева большого помещения, лучше использовать трубу, сечением два сантиметра. Но часто на всю комнату трубы в сто двадцать метров не хватает для оптимального прогрева, и решают добавить кусок. В таких ситуациях, желательно не добавлять трубу, а делать еще один контур, и длина двух контуров не должна отличаться более, чем на десять метров.
Во время проектирования, нужно учитывать и такие критерии:
создавая проект системы, первым делом, нужно установить перегородку, а только после этого рассчитывать количество контуров;
если монтаж системы проводится не в одной комнате, а по всему дому, то коллектор, нужно устанавливать посередине дома, ну не прям посередине, а в средней комнате;
когда необходима установка двух коллекторов, в каждый из них должен включаться насос для циркуляции теплоносителя по трубам;
проводя монтаж системы подогрева пола в двухэтажном доме, важно учитывать при составлении проекта, что перекрытие должно утепляться.
С основами составления проекта, мы разобрались, теперь давайте рассмотрим еще несколько важных требований, которые обязательно нужно определить до составления плана.
Подключение регулятора температуры
Схема подключения датчика теплого пола
Перед монтажом основной конструкции необходимо осуществить установку регулятора температуры, к которому подключают датчики. С помощью данной системы можно произвести контроль и задать определенные параметры работы теплому полу. Установка регулятора происходит на стене в удобном месте.
Высота от прибора до пола должна составлять как минимум 30 см. Датчик закладывается внутрь конструкции теплого пола. Расстояние от места его установки до стены – 50-70 см.
Монтаж данной конструкции подразумевает укладку кабеля, который идет от терморегулятора к нагревательным элементам. Также устанавливается гофрированная трубка с датчиком температуры. Он регистрирует рабочие параметры системы обогрева. Также в каждой конструкции присутствует кабель, который позволяет подключить все элементы к электросети.
Монтаж электрического теплого пола под плитку
Монтаж водяной системы
Теперь рассмотрим, как своими руками установить водяной теплый пол под керамическую плитку. Чтобы приступить к работе, нужно обязательно оборудовать гидроизоляцию
Так как система состоит из пластиковых трубочек, важно не допустить их перекручивания и пережима, чтобы вода могла беспрепятственно перетекать по её частям. Под низ укладывается утеплитель и светоотражательная пленка
После того как трубы уложены, проверяют места их соединения и выводят датчик температуры. Затем оборудуется подключение к системе отопления. Перед заливкой стяжки пол тестируется 2-4 раза. При обнаружении протечки работу придется переделывать.
Укладку кафельной плитки начинают после высыхания стяжки. Понадобится такой слой цемента, чтобы скрыть детали конструкции.
Достоинства сочетания теплого пола и плитки
Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:
- Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
- Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
- Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
- Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.
Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.
Как рассчитать систему электроподогрева?
Основной параметр, который нужно рассчитать перед монтажом электрического пола – параметры мощности.
Рекомендуемые варианты мощности для тёплого пола в ванной под плитку:
- 130-150 Вт/кв. м, если в ванной есть основной источник отопления и тёплый пол считается дополнением к обогревателю или батарее. Такой мощности вполне хватит, чтобы равномерно прогревать помещение вместе с батареей, обогревателем.
- 180-200 Вт/кв. м, если электроподогрев в ванной будет единственным источником отопления.
Для дальнейшего монтажа требуется разделить площадь ванной комнаты на длину используемого кабеля. Стоит учитывать только ту часть комнаты, которая свободна от мебели и других элементов интерьера – под ними прогревать пол не нужно.
Роль стяжки и требования к ней
Необходимо учесть, что для рационального использования вырабатываемого тепла улучшают черновое покрытие. При проникновении холода в помещение, требуется ликвидация трещин в полу и использование вспомогательного утеплителя: листов пенопласта, пенополистирола, керамзита и ДВП.
Заранее продумывается область покрытия. Не рекомендуется затрагивать зоны, где будет стоять мебель. Устройство теплого пола под плитку предусматривает заливку стяжки поверх уложенных элементов. Раствор готовят из цемента и песка. Если требуется нанести минимальный слой, используют специальные смеси и наливные полы (к примеру, для пленочной модели).
Перед устройством стяжки соедините все элементы между собой, подключите регуляторы и датчики температуры. Проверьте работу оборудования и, при необходимости, устраните неисправности.
Этапы монтажа
Укладывают плитку на теплый пол после высыхания стяжки. Для этого требуется 3-4 недели. Мало кто выдерживает необходимые сроки, некоторые строители сокращают данный период до 7 дней. По истечении этого времени произведите 2-3 тестовых запуска устройства. Благодаря такой прогонке удается избежать разрушения плиточной кладки в дальнейшем, так как в структуре бетона происходит расширение материалов при нагреве.
Сочетание теплых водяных полов с керамической плиткой
Появление водяного подогрева полов позволило кардинально решить проблему с обогревом в жилых помещениях. Эффективность подобного способа обогрева внутренних помещений на порядок выше, в сравнении с работой традиционных радиаторов отопления. Сама идея подогревать пол в бытовых помещениях, где присутствует высокая влажность и технологически необходимо иметь чистую напольную поверхность, не нова. Подогрев керамических полов существенно повышает уровень комфорта в отапливаемых помещениях и улучшает их эксплуатационные характеристики.
Мы прекрасно помним, каковы наши ощущения в бассейне, где буквально все заделано в кафель. Крайне неуютно в такой обстановке, где стены и пол, несмотря на видимую чистоту, холодные, мокрые и неприятные на ощупь. Впервые водяной теплый пол под плитку был смонтирован в Англии в середине 50-х годов прошлого столетия. При строительстве олимпийского плавательного бассейна организаторы соревнований потребовали от строителей сделать внутри бассейна искусственный подогрев кафельного пола. Несмотря на то, что в те годы это техническое усовершенствование было баснословно дорогое, положительный эффект этого ноу-хау оценили сразу.
В наши дни такая возможность уже не является чем-то дорогим и недостижимым. Теплые полы сегодня можно встретить буквально везде. Загородные дома, коттеджи и дачи, рассчитанные на длительное и комфортное проживание, массово оборудуются греющими полами. Укладка плитки на водяной теплый пол сегодня практикуется при строительстве саун и бань. Многие обитатели стараются уложить водный контур отопления под плиточное керамическое покрытие в ванной комнате, в санузлах или на кухне.
Установка системы отопления теплые полы в доме связана с масштабными работами. В старых постройках монтаж водяных полов связан с решением многочисленных проблем. В новых жилых объектах , рассчитанного под плитку, осуществить значительно проще и легче.
Укладка теплого водяного пола в обитаемых объектах решает одновременно несколько задач. Даже учитывая сам принцип работы водяных полов, уже становится понятно, что дает подогрев пола в сочетании с керамической плиткой. Главное чего удается добиться в таких случаях – это существенно повысить уровень комфорта в помещениях. Частые посетители саун и бань прекрасно знают, что такое теплый кафельный пол!
*Кафельная плитка, любое другое керамическое покрытие в сочетании с работой водяных отопительных контуров, уложенных в пол, обладают массой преимуществ и достоинств. Благодаря технологическим особенностям, греющие полы позволяют равномерно распределить нужное количество тепла по всей поверхности пода. Принцип обогрева помещения создает не только приемлемый температурный баланс, но и позволяет существенно улучшить качественные характеристики напольного покрытия. При использовании бетонной стяжки, кафельная плитка представляет собой идеальный вариант покрытия, особенно когда речь идет об обустройстве кухни или ванной.
Можно использовать керамическое покрытие в сочетании с настильной системой теплых полов. Особенно этот способ укладки актуален для дачных домов, бань и сану, конструкция которых в основном сделана из дерева. Наличие водяного пола под плитку в бане или в сауне, задача вполне решаемая. Главное соблюдать технологию укладки наборной конструкции и предусмотреть заранее вариант напольного покрытия.
