Как происходит укладка пленочного теплого пола – пошаговое руководство

Преимущества пленочного теплого пола

К достоинствам монтажа пленочного пола относится:

  • небольшие расходы на энергоносители благодаря качественной теплоотдаче, эффективному обогреву помещения и невысокой мощности потребления;
  • отсутствие необходимости создавать бетонную стяжку для финишного покрытия;
  • безопасность для здоровья детей, домашних животных и всех жителей дома. Длина тепловой волны составляет до 20 мкм, данное значение не наносит вреда обитателям квартиры;
  • можно самостоятельно сделать монтаж пленочного теплого пола, не требуется привлекать мастеров или приобретать дорогостоящую технику, достаточно следовать инструкции;
  • если правильно подключить теплый пол, он способен прослужить до 30-40 лет;
  • при смене места жительства, возможно снять пленку и повторно эксплуатировать ее в новой квартире или частном доме. Это выгодно отличает ее от прочих разновидностей отопительных систем. Главное условие – использование в качестве напольного покрытия ламинат, паркет, линолеум или ковролин (эти типы покрытия легко демонтируются и не повреждают инфракрасный пол);
  • пленка обеспечивает отопление помещения за счет инфракрасного излучения. В отличие от других видов обогрева, оно не уменьшает влажность воздуха. Это способствует хорошему самочувствию жителей.

Отдельно отметим, что электрический пленочный теплый пол способен стать не единственной системой отопления. Подобную конструкцию также возможно использовать, установив пленку под отделочные материалы потолка либо стен за счет малой толщины.

Это интересно: Устройство пола второго этажа по деревянным балкам — выкладываем по пунктам

Подключение инфракрасного пленочного теплого пола

Терморегулятор инфракрасного пола подключается по такому же принципу, как и другие типы электрического пола. К примеру, в 2 контакта с одной стороны вставляются провода термодатчика, в 2 контакта с противоположной стороны вставляются по проводу от теплого пола, в 2 центральных контакта вставляются провода электропитания. Заземляющие провода соединяются клеммой и не вставляются в контакт.

Как правильно стелить теплый пол под линолеум

Если Вы не знаете, как правильно стелить пленочный теплый пол под линолеум, далее мы предоставим пошаговый порядок укладки пленки на подготовленную поверхность.

Такой вариант электрической системы подогрева чаще всего используется на кухне и в коридоре. Связано это с практичностью линолеума – его легко мыть и к тому же стоимость материала дешевле, чем ламината и паркетной доски.

Энергопотребление термопленки

Перед тем как установить инфракрасную систему обогрева, у многих нередко возникает вопрос: сколько же потребляет электричества теплый электрический пол? У ИК-пленки мощность на 1 м² поверхности пола составляет порядка 0,2 кВт. Энергопотребление во многом будет зависеть от толщины стяжки, теплопотерь, теплоизоляции. Чтобы рассчитать затрачиваемую мощность, используют формулу:

W=S*P*0,4,

где — S – площадь пола комнаты, P – общая мощность всех пленочных элементов, 0,4 – коэффициент, учитывающий только полезную площадь под обогрев.

Так, если жилье имеет не очень хорошее утепление, пленку следует использовать с максимальной мощностью, например, 0,2 кВт Вт на м². Для комнаты площадью 20 м² потребляемая мощность будет таковой:

W=20*0,2*0,4=1,6 кВт/ч.

Чаще всего пользуются таким обогревом около 7-10 ч в сутки, как правило, утром и вечером. Согласно расчетам, расход электроэнергии в сутки будет составлять 15 кВт, в месяц – 480 кВт. И это мощность только одной комнаты! Полученные результаты достаточно умножить на свой тариф, чтобы подсчитать финансовые затраты на такое отопление.

Почему все чаще выбирают пленочный вариант теплого пола

То, что теплый пол – эффективный и очень комфортный вид отопления стало ясно сразу как он стал завоевывать рынок, но его широкое распространение тормозили два фактора:

  • первый – довольно высокая цена финансовых вложений на этапе монтажа и не всегда очевидная и быстрая экономическая выгода;
  • второй связан со сложностью монтажа, а именно с необходимостью устройства новой стяжки, что практически всегда означает полномасштабные ремонтные работы – поэтому, теплые полы в основном монтировались в новых загородных домах или в квартирах в новостройках, то есть там, где в любом случае необходимо было делать стяжку.

На фото пленочный теплый пол под плитку

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Видео

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

Как правильно стелить теплый пол под линолеум?

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

Теплый пол под ламинат на деревянный пол: виды и особенности

Устройство и принцип работы

Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.

Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

Устройство теплого пленочного пола

Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.

Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.

Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра

Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.

Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.

Преимущества и недостатки

Плёночный тёплый пол просто монтируется

У любого технического устройства, в том числе и системы инженерного оборудования есть свои достоинства и недостатки свойственные именно им. В этом отношении пленочный теплый пол не является исключением, достоинствами его использования являются:

  1. Простота выполнения монтажных работ.
  2. Отсутствие необходимости в выполнении бетонной (песчано-цементной) стяжки.
  3. Объем помещения, где выполняется монтаж подобной системы, не уменьшается.
  4. Экономичность в использовании, основанная на ИК-излучении.
  5. Отсутствие или низкий уровень электромагнитного излучения.
  6. В процессе эксплуатации не сушится воздух в помещении, в котором установлена данная система.
  7. При работе устройства происходит ионизация воздуха, положительно отражающаяся на здоровье человека.
  8. Возможность выполнения монтажа как в горизонтальной плоскости (на полу), так и в вертикальной.
  9. Для устройств с внешней системой укладки – мобильность.

Недостатки у подобной системы также имеются, это:

  • Система работает только при наличии электроснабжения.
  • После монтажа, при внутренней системе укладки, невозможно выполнить перемещение ленки, без снятия финишного покрытия пола.
  • При использовании в качестве основного источника тепловой энергии в помещениях большой площади, затраты за использованную электрическую энергию достаточно велики.
  • Некоторые предметы и мебель, отрицательно воспринимают постоянной прямое воздействие от источника тепла, что приводит к необходимости устанавливать их на специальные подкладки, обеспечивающие воздушный зазор между ними и полом.

Достоинства инфракрасных теплых полов

Даже за то короткое время, в течение которого используются пленочные полы, уже успели проявиться следующие положительные качества этих систем:

  • Простая и удобная укладка пленочного теплого пола, отсутствие бетонной стяжки. Все работы можно выполнить в течение нескольких часов. Установка пленочных полов стоит относительно недорого.
  • Данные системы используются практически с любыми типами напольных покрытий: паркетом, ламинатом, линолеумом, ковролином. Кроме того, возможен монтаж теплого пола под плитку.
  • За счет незначительной толщины пленки толщина пола не увеличивается, а высота помещения не снижается.
  • Быстрый разогрев элементов и такое же быстрое завершение обогрева в связи с низкой инерцией нагревания. Помещения прогреваются равномерно, нет температурных перепадов в направлении от пола к потолку.
  • Теплый электрический пленочный пол обладает устойчивостью к повышенным нагрузкам на покрытия полов, характерных для общественных зданий, офисов, спортзалов и т.д.
  • Не допускается пересушки воздуха в помещении, влажность сохраняется на оптимальном уровне. Существует мнение, что инфракрасное излучение обладает противоаллергическим действием, устраняет неприятные запахи.
  • Пленочные полы можно установить и включить в общую систему «Умный дом». Их использование позволяет сократить потребление электроэнергии до 30%.

Какой ламинат лучше использовать в связке с ИК теплым полом

Эффект от установки ИК-пленки может быть снижен или вообще ликвидирован неправильным выбором ламината для финишной отделки пола. Несоответствующие типу обогревателя ламели могут деформироваться, выделять формальдегид в размерах, превышающих санитарные нормы, плохо проводить тепло и т.д.

Избежать перечисленных проблем можно, зная какой ламинат под инфракрасный теплый пол, как выбрать. Он должен соответствовать следующим требованиям:

Иметь замковое соединение. Использование клея для соединения панелей создает жесткое сплошное напольное покрытие, которое рвется при резких колебаниях температуры, что и происходит во время включения пленки в сеть;

Маркировка ламината для инфракрасного подогрева пола.

  • Хорошо проводить тепло. Производители ламината эту способность ламелей оценивают коэффициентом теплового сопротивления. Чем он меньше, тем лучше тепло от нагревателя передается в отапливаемое помещение. Для инфракрасного «теплого пола» он должен быть в пределах 0,05-0,10 м2 х °K/Вт;
  • Иметь толщину от 8 до 9 мм. У тонких панелей разрушается замковое соединение в процессе расширения-сжатия при перепаде температур, толстые плохо проводят тепло — у них низкий коэффициент теплопроводности;
  • Не выделять при прогревании до 27-30°С формальдегид. При покупке ламината необходимо учитывать этот фактор и покупать напольное покрытие класса Е0 или Е1;
  • Иметь износоустойчивость не ниже 3 класса. Чем показатель выше, тем прочнее пол.

Информацию о рассмотренных требованиях можно получить из пиктограмм, напечатанных на вкладышах (см. фото) и цифровых обозначений.

Устройство инфракрасного теплого пленочного пола

Существует несколько видов теплого пола и каждый из них подходит тому или иному напольному покрытию.

Например, пленку лучше всего укладывать под паркетную доску, ламинат, линолеум или ковролин. Возможна установка инфракрасного пола и под плитку, но этот процесс более трудоемкий и не всегда будет идеальным вариантом.

Подобные нюансы возникают в связи с устройством самого пленочного пола и особенностями его установки.

Основой конструкции являются нагревательные пластины (инфракрасная пленка), а с двух сторон от них находится специальный электротехнический полиэтилен или полиэстер, который ламинирует все элементы.

При этом подобных слоев может быть сразу несколько. Чем их больше, тем меньше вероятность электрического пробоя. Однако полученное полотно не утрачивает гибкости и эластичности, что позволяет утеплять даже труднодоступные участки комнаты.

Качественный пленочный пол обладает полной герметичностью и водонепроницаемостью безопасен для здоровья человека, не содержит токсичных веществ.

Во время работы пленка вырабатывает инфракрасное излучение, которое состоит из лучей дальнего спектра. По общему составу оно похоже на солнечный свет.

Подключение инфракрасного пола к сети

Самостоятельное подключение инфракрасного теплого пола следует выполнять при наличии определенных знаний в области электротехники. В случае каких-либо сомнений, рекомендуется воспользоваться услугами специалистов. Вначале устанавливается терморегулятор. Его нужно монтировать возле электропроводки и рассчитывать работу одного прибора на площади в 15 м2.

Терморегулятор может устанавливаться двумя способами:

  • Наружный, при котором пластиковый корпус монтируется на стене.
  • Внутренний, когда устройство вставляется внутрь стены, в предварительно подготовленное углубление.

Провода соединяются между собой и укладываются вдоль лент нагревательной пленки. На жилах пленки размещаются медные зажимы для крепления проводов. Одна часть зажима располагается под жилой, а другая – поверх нее. Все элементы плотно соединяются друг с другом, обжимаются пассатижами, а их концы изолируются силиконовым герметиком. Шины, не использующиеся для подключения, закрываются битумной изоляцией на всю ширину.

После подключения необходимо предварительно проверить работу всей цепи. С этой целью нужно активировать терморегулятор. При нормальной работе пленка успевает прогреться за несколько минут. После окончательной проверки всех креплений и соединений, выполняется заземление с помощью фольгированного скотча. Когда закончен монтаж инфракрасного теплого пола, необходимо уложить слой материала, защищающий от финишного покрытия полов. Для этого используется вспененный полиэтилен, укладываемый по всей поверхности теплого пола. Поверх защиты устанавливается фанера, на которую производится укладка финишного покрытия полов.

При проведении монтажа инфракрасных полов существует ряд ограничений:

  • Запрещается укладка ИК-полов в помещениях, где постоянная влажность находится на высоком уровне.
  • Монтаж не проводится, если температура в помещении ниже нуля.
  • Не допускается сгибание пленки под прямым углом.
  • Нельзя выполнять крепление пленки гвоздями, саморезами или металлическими шурупами.
  • Отдельно взятый участок пленки не должен превышать в длину 15-ти метров.
  • Возле теплых полов не должны располагаться другие нагревательные приборы.

Таким образом, монтаж любых инфракрасных теплых полов намного проще по сравнению с аналогичными кабельными системами. Единственным серьезным недостатком таких систем считается их довольно высокая цена и необходимость сборки электрической части.

Инфракрасный теплый пол

Инфракрасный теплый пол — потребление электроэнергии

Инфракрасная пленка для теплого пола

Инфракрасный теплый пол под ламинат

Теплый пол на балконе

Электрические теплые полы своими руками

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

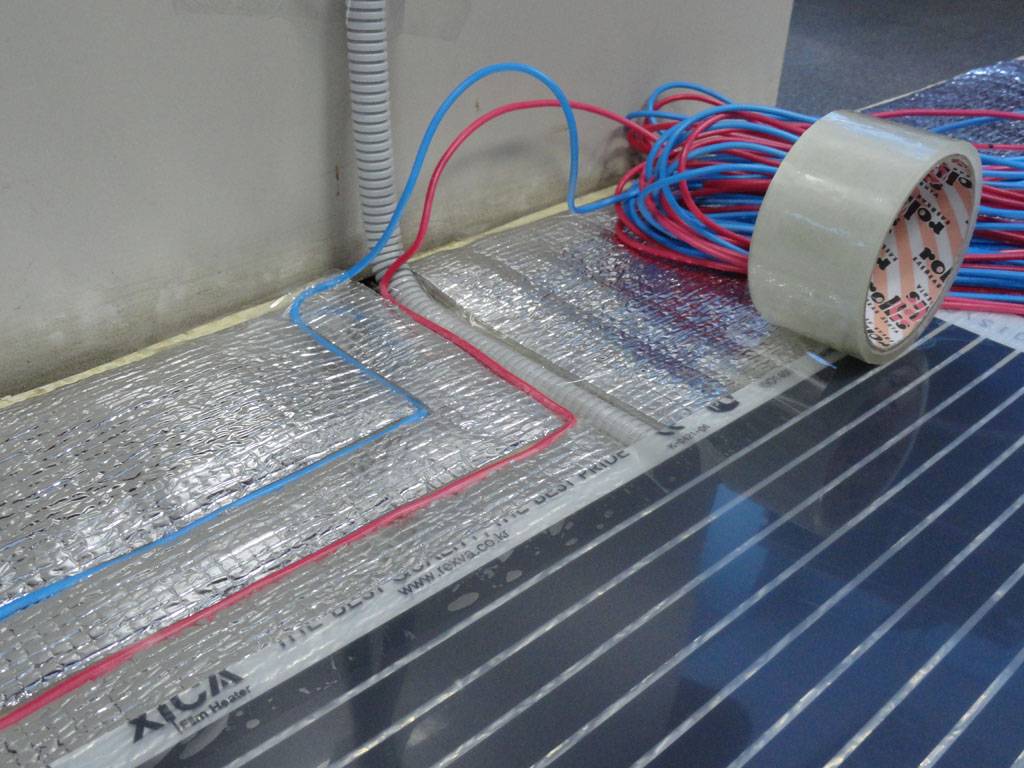

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Для какого напольного покрытия подойдет?

Вообще, если изучить многочисленные отзывы, можно выяснить, что пленочный пол хорошо стелить под различные виды напольных покрытий:

  • дерево (ламинат, паркет);
  • линолеум. Подробнее Теплые полы под линолеум;
  • пробковые листы.

Единственным условием будет установка терморегулятора, позволяющего поддерживать температуру равномерно по всей площади пола, в пределах 27 градусов. Почему именно это значение? Если рассмотреть физические свойства деревянного покрытия, то становится ясно, что изменение его структуры происходит при температуре 28С. То есть, при нагревании пола выше 27 градусов, произойдет деформация материала.

Укладка подложки

После того как поверхность окончательно высохла, укладываем подложку на то место, где будет расстилаться пленочный теплый пол. Если вы хотите сделать подогрев всей поверхности пола с помощью углеродной пленки, то расстилать подложку нужно, отступив 10 — 30 см от стен. Стыки необходимо зафиксировать при помощи малярного скотча.

Перед тем как производить монтаж пленки, внимательно осмотрите всю поверхность, чтобы подложка была хорошо зафиксирована и нигде не топорщилась.

Пленочный теплый пол под линолеум

Пленочный теплый пол под линолеум и ковролин укладывают с применением фанеры, толщина которой должна равняться 3-5 миллиметра. Вместо фанеры также может быть применен и такой материал, какДВП. Ведь ковролин и линолеум довольно мягкое покрытие для пола, а плотный лист фанера позволит по максимуму сохранит всю конструкцию теплого пола от различного рода повреждений в течение всего времени эксплуатации.


Монтаж пленочного пола проводится в четкой последовательности:

  1. стяжка;
  2. особый теплоотражающий материал;
  3.  термопленка;
  4.  полиэтиленовая пленка;
  5. фанера или же ДВП.

Лишь только после этого устанавливают финишное покрытие.
Отметим, что монтаж пленочного теплого пола под линолеум или ковролин проводится особым способом, при котором пленку располагают внахлест. Однако при этом обязательно стоит избегать пересечения и касания токонесущих шин. Именно такая укладка конструкции теплого пола способна обеспечить оптимальный и максимально равномерный прогрев поверхности пола. Помните, что теплый пол в ванной комнате устанавливается по похожей схеме.

Принцип работы

Работа термопленки основана на принципе вторичной конвекции, когда нагревательный элемент излучает инфракрасный лучи, которые подобны солнечным лучам, воздействуют на внутреннюю структуру вещей и строительных конструкций, находящихся в помещении, где смонтирована подобная система.

Под воздействием ИК-лучей все предметы, в том числе и поверхность пола, нагреваются, после чего отдают свое тепло окружающему воздуху, при этом нужно отметить, что сами ИК-лучи воздействия на окружающий воздух не оказывают.

В настоящее время промышленность выпускает два вида системы пленочного теплого пола, различающиеся по способу установки (монтажа), это:

Внешняя установка – пленка монтируется непосредственно на обогреваемую поверхность.

Данный вид термопленки состоит из трех слоев, средний слой – углеродно-резистивный, помещен между слоями, изготовленными из лавсановой пленки.

Внутренняя установка – пленка укладывается под финишное покрытие пола.

Этот вид термопленки состоит из четырех слоев, верхний и нижний при этом изготавливаются из полиуретановой пленки, а между ними помещены слои из меди и алюминия. В месте соприкосновения внутренних слоев образуется биметаллический контакт, являющийся греющим элементом конструкции.

Планировка обогреваемой поверхности

Вначале необходимо правильно распределить по обогреваемой поверхности пленочный теплый пол. Инструкция предписывает не укладывать пленку там, где будет установлена массивная мебель. Кроме того, необходимо выполнять следующие правила.

  1. Необходимо при укладке пленки дистанцироваться от стояков систем центрального отопления, труб и нагревательных котлов. Это необходимо для того, чтобы избежать выхода из строя нагревательных элементов под воздействием высокой температуры.
  2. Прежде, чем начинать работу, необходимо разработать схему укладки пленочного теплого пола. На прямоугольном листе бумаги волнистой линией следует отметить зоны укладки инфракрасного нагревательного элемента.
  3. Для размещения автоматического терморегулятора нужно выбрать участок на стене, не заставленный мебелью или тяжелыми шторами.
  4. Для соседних помещений и зон, расположенных на общей территории, рекомендуется планировать монтаж независимых друг от друга систем, с отдельными регуляторами и подключением к электрической сети.
  5. После того, как выполнена планировка на бумаге, схема переносится на поверхность пола. Для покрытия площади подбирается необходимое количество элементов и соединительных проводов для подключения термодатчика и регулятора.
  6. Следует учитывать, что ширина пленочного теплого пола может быть различной: 50, 80 и 100 см. Он продается рулонами, которые можно резать в определенных местах. Бывает различных типов пленочный теплый пол: мощность зависит от характеристик пленки (150, 220 или 400 Вт/м²).

Возможные ошибки монтажа

Для правильного функционирования пленочной системы обогрева требуется совершенная точность укладки и подключения всего устройства. В процессе выполнения самостоятельных монтажных работ часто допускаются ошибки. Поэтому следует знать, что нельзя делать при установке такого оборудования:

  • укладывать пленку внахлест;
  • устанавливать один терморегулятор на два отдельных контура;
  • крепить пленку к основанию с помощью гвоздей или других острых крепежных деталей;
  • устанавливать оборудование вблизи других отопительных приборов;
  • производить подключение устройства без изолирования контактов к электрической сети;
  • использовать в качестве подложки материал вмещающий фольгу;
  • покрывать систему цементным раствором;
  • устанавливать в местах прохождения пленки габаритные предметы мебели;
  • перегибать материал с карбоновой смесью под прямым углом.

Чтобы избежать повреждений пленки во время ремонтных работ в помещении рекомендуется сохранять точные схемы ее укладки.

В сравнении со многими другими системами обогрева пола установка пленочного отопительного оборудования осуществляется намного проще. Следуя схемам и инструкциям указанным производителем монтаж устройства можно произвести своими руками. Но для подключения системы к сети требуются определенные профессиональные навыки. Поэтому процесс подсоединения всех приборов должен выполняться квалифицированным электриком.

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

  • Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
  • Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
