Радиатор отопления для частной квартиры: устройство и принцип работы батареи, обзор основных видов

Виды материалов и конструкционные особенности

Отвечая на вопрос, какие радиаторы выбрать для отопления частного дома, необходимо определить для себя, из каких материалов они будут изготовлены. Они могут производиться из металлов следующих видов:

Чугуна

Радиаторы из него могут выдерживать температуру до +150 градусов и давление до 6-9 атм. Тепловая мощность их секции составляет 80-160 Вт. Период использования: до 50 лет.

Плюсы:

— долговечность, прочность и надежность;

— невосприимчивость к качеству теплоносителя;

— возможность комбинации различного количества секций;

— устойчивость к коррозии.

Недостатки:

— большой вес и грубоватый внешний вид. Но, в настоящее время выпускаются и модели с оригинальным дизайном, способные украсить любой интерьер.

— высокая инерция, что будет минусом для автономного отопления с автоматической регулировкой температуры.

На фото пример дизайнерской модели радиатора из чугуна

Стали.

Некоторые потребители, выбирающие, какие радиаторы лучше для отопления частного дома, на этот вопрос дают однозначный ответ: «Только стальные». И этому ответу есть вполне объективное объяснение. Взять хотя бы список их достоинств и преимуществ по сравнению с отопительными приборами других видов.

К ним относятся:

— отличная теплоотдача;

— малая инерционность;

— невысокая цена;

— малый вес и аккуратные габариты.

Недостатки:

— необходимость в периодической промывке (раз в три года);

— невысокое рабочее давление (что для автономной системы не является минусом, так как его будет вполне достаточно);

— потребность в постоянном наполнении (в противном случае они могут заржаветь).

Стальные панельные радиаторы

Температурный предел: +110…+120 градусов. Показатель рабочего давления: от 6 до 10 атм.

Алюминия

Наилучшим образом подходят для организации отопления частного дома по нескольким причинам:

— они имеют современный дизайн;

— обладают высокой тепловой мощностью и инерционностью;

— удобны в монтаже.

Могут эксплуатироваться при рабочем давлении 10-25 атм. и предельной температуре до +110 градусов. Мощность секции у таких отопительных приборов доходит до 200 Вт.

Пример алюминиевых батарей для отопления

Обратите внимание, что тепловая мощность алюминиевых радиаторов — это не только их неоспоримое достоинство, но и»слабое место». Дело в том, что при высокой скорости нагрева теплый воздух быстро устремляется вверх, что может привести к тому, что температура в верхней части помещения и у пола будет сильно различаться

Поэтому, перед тем, как выбрать батареи отопления для частного дома из алюминия, необходимо просчитать, какую площадь предстоит отапливать, приняв во внимание все особенности комнаты. Иначе пол при их использовании может остаться холодным.

Биметалла

В данном случае речь идет о батареях, изготавливающихся из двух металлов. Чаще всего они имеют стальной сердечник, покрытый алюминием. Приборы того типа обладают большим количеством положительных характеристик:

— обладают повышенной стойкостью к гидроударам;

— обладают повышенной теплоотдачей и химической стойкостью;

— имеют привлекательный дизайн и малый вес и т.д.

Работают при давлении 35 атм. Максимальная температура: +120 градусов. Секционная мощность: от 170 до 190 Вт.

Строение биметаллического радиатора

Однако, ввиду своей высокой стоимости, они не очень хорошо подходят для обустройства частного дома, в котором средний показатель в системе отопления составляет 2-3 атм., а также отсутствуют гидроудары и высокий уровень PH теплоносителя.

Осуществляя самостоятельный выбор радиаторов отопления для частного дома, также необходимо учитывать типы этих приборов в зависимости от их конструкционных особенностей.

Они могут быть:

Трубчатыми;

Представляют собой конструкции, состоящие из нескольких трубок, соединяющихся между собой коллекторами. Имеют оригинальный дизайн, широкий диапазон размеров и форм.

Трубчатый стальной радиатор с терморегулятором в интерьера загородного дома

Секционными;

Собираются из отдельных элементов (секций). Изготавливаются из различных материалов, включая чугун, сталь и алюминий.

Панельными;

В конструкцию батарей этого типа входит одна или несколько металлических пластин, между которыми происходит циркуляция теплоносителя, перемещающегося по каналам, расположенным в их внутренней части.

Изготавливаются из пластин, прикрепленных на трубы прямой или изогнутой формы, по которым двигается теплоноситель. Бывают водными, газовыми и электрическими.

Конвекторы для водяного отопления относятся к отдельному классу отопительных приборов, в основе которых лежит другой принцип работы (не являются радиаторам)

Соединение секций

Предварительно нужно определить количество секций. Общепринятое правило: одна секция обогревает 2 кв. м. пола при высоте стены 2,7 м. Аналогично можно подсчитать при другой высоте помещения. Кроме того, свойства радиатора можно уточнить у продавца. Округления при расчете производятся в большую сторону. Стоит учитывать утепленность помещения.

Соединяются секции ниппелями в верхней и нижней части с помощью специальных ниппельных ключей. Эти инструменты имеют плоский конец с одной стороны, а с другой – отверстие, в которое можно вставлять лом или железный прут для облегчения работы.

Нипель чугунный

Ниппель – отрезок трубы с выемкой для уплотнительного резинового кольца и нанесенной с обеих сторон резьбой.

Стыковочные окна должны иметь разнонаправленную резьбу, чтобы при закручивании ниппель соединял секции. Процесс должен происходить одновременно с двух сторон, поэтому нужно два человека. На стороны секции с левой резьбой ключ нужно крутить вправо, а с правой резьбой – влево.

Для герметичности можно использовать сантехнический лен, но лучше приобрести специальные паронитовые прокладки. Они более долговечны и переносят высокие температуры. Дополнительно на резьбу ниппеля можно нанести герметик.

Паронитовые прокладки для чугунного радиатора

Если в системе отопления будет использоваться антифриз, нельзя наносить на льняную подмотку олифу. Она быстро разъедается антифризом. В результате герметичность нарушится и придется заново раскручивать и собирать секции. Лучше обработать резьбу стойким к химическому воздействию герметиком и поставить паронитовые прокладки.

Соединение радиаторов из чугуна

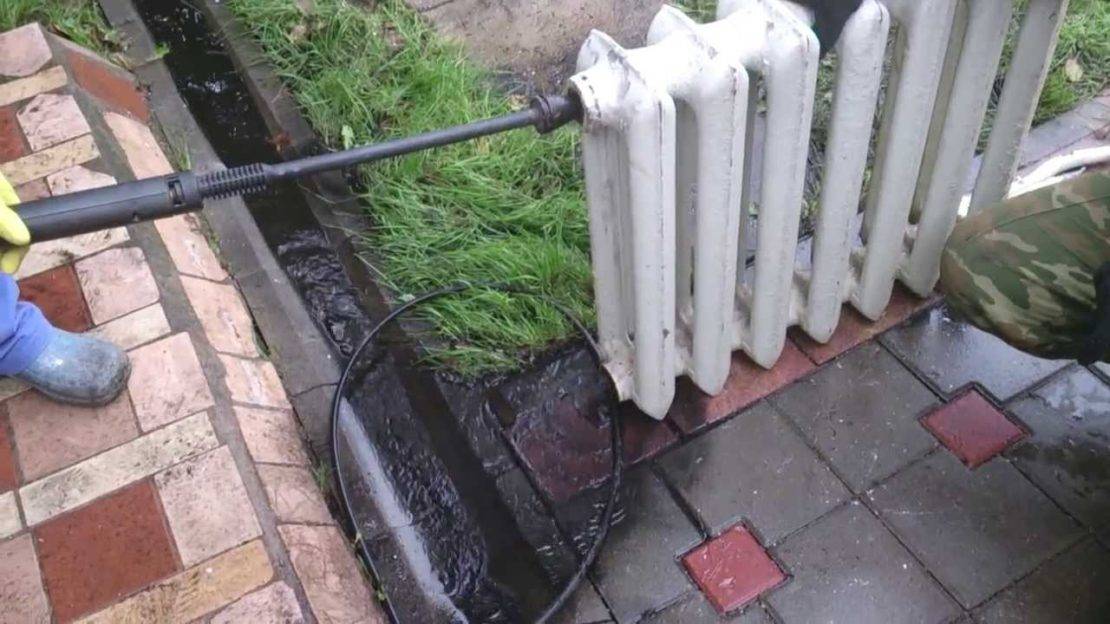

Прочищение чугунных батарей при засорении

Для улучшения теплоотдачи отопительного прибора его внутренне пространство нужно периодически очищать от накипи и отложений.

Делают это по окончании отопительного сезона следующим образом:

  1. Застилают пол под батареей полиэтиленовой пленкой. Перекрыть запорную арматуру и отсоединить агрегат отопления от магистрали.
  2. Аккуратно наклонить прибор над тазом, чтобы слить из него воду. После этого перенести батарею в ванную комнату. Дно ванной застелить ветошью или уложить туда деревянный поддон, чтобы защитить сантехнику от царапин.
  3. Открутить все заглушки с отопительного прибора. Подавать в батарею воду под давлением до тех пор, пока не потечет чистая жидкость.
  4. Иногда для удаления отложений нужно залить в агрегат на всю ночь уксус или раствор лимонной кислоты. Вместо них можно использовать специальные растворы для промывки. Через некоторое время после заполнения специальной жидкостью промыть батарею чистой водой.
  5. Установить на место все заглушки, а прибор подключить к отопительной магистрали.

Расчет радиаторов отопления частного дома

Таблица характеристик 1 секции радиатора отопления в зависимости от материала и размера секции.

От того, насколько точно и тщательно будет выполнен расчет количества радиаторов отопления в частном доме, зависит равномерность обогрева и эффективность работы всей отопительной системы. Средняя тепловая мощность отопления составляет 100 Вт на 1 кв. м. площади. То есть, для обогрева комнаты площадью в 20 кв. м. нужен радиатор мощностью 2000 Вт. Если мы выберем для обогрева биметаллический радиатор с теплоотдачей 200 Вт на секцию, то там понадобится 10-секционный обогреватель (или две батареи по 5 секций). Чугунные батареи отличаются меньшей теплоотдачей, в среднем 120-140 Ватт на одну секцию, поэтому здесь секций должно быть больше.

Также в процесс расчета включаются:

  • Поправки на вид остекления;
  • Наличие теплоизоляции и толщина стен;
  • Высота потолков (стандартная формула учитывает высоту потолков от 2,5 до 3 метров);
  • Наличие обогреваемых помещений над текущим помещением;
  • Количество наружных стен (угловые комнаты более холодные);
  • Количество и площадь окон;
  • Климатические особенности данной местности.

Наиболее точные расчеты включают учет розы ветров и расположение наружных стен относительно сторон света.

Схемы подключения: «ленинградка», боковое подключение и диагональное.

Как подключить радиаторы отопления в частном доме? Если вы планируете вести однотрубную систему, мы рекомендуем схему «ленинградка» с перемычкой (байпасом) на каждую батарею. Если вы планируете использовать двухтрубную систему, то здесь применяется диагональное или боковое подключение. Регулировка радиаторов отопления в частном доме осуществляется с помощью кранов, перекрывающих подачу теплоносителя. При необходимости, краны можно поставить на каждую батарею – это поможет выровнять температуру в комнатах.

Регулировка доступна и в однотрубной системе, но для этого она должна быть выполнена по схеме «ленинградка», с байпасом/перемычкой и тремя кранами на каждую батарею.

Самостоятельная установка радиаторов

Монтаж батарей не сложный, предполагает минимум инструментов, простейших строительных навыков. Поскольку чугунные радиаторы тяжелые, устанавливать лучше вдвоем или втроем. Качество монтажа влияет на отопление.

Установка кронштейнов

Перед монтажом разметьте стену, определите места для кронштейнов. Если стена железобетонная, просверлите отверстия глубиной 12 см, вставьте дюбели или деревянные заглушки.

В подготовленные отверстия закрепите кронштейны, зафиксируйте цементным раствором, заглушками.

Если стены не выдерживают тяжести, рационально использовать кронштейны напольного типа. Они не уступают настенным, защитят стены от серьезной нагрузки.


Монтаж кронштейнов

Как поставить батарею из чугуна?

Кроме радиаторов, отопительная система предполагает установку комплектующих, обеспечивающих простое обслуживание батарей, снижающих вероятность аварийных ситуаций. Поэтапное описание монтажных работ:

  1. Установка в точке верхнего коллектора, на месте подсоединения подводящей трубы, ручного или автоматического воздухоотводчика.
  2. Установка заглушек на свободные коллекторы. Если не совпадают по диаметру с трубами, используйте переходники, прилагающиеся к радиаторам.
  3. Установка запорной, регулирующей арматуры. Шаровые краны, установленные на выходе и входе батареи, позволяют демонтировать радиатор без прекращения работы системы отопления.
  4. Подключение оборудования к отопительной системе. Можно подключить по 4 схемам. Соединение определяется по выбранным фитингам и трубам.

Опрессовка

Опрессовка – завершающий этап монтажа. Потребуется оборудование, при отсутствии, работу реально выполнить своими силами. Заполните батареи водой медленно, чтобы предотвратить гидроудар, повреждение арматуры, системы отопления.

Необходимые детали

В наборе с радиатором есть некоторые детали для монтажа. Для установки батареи своими руками могут понадобиться:

  • Сгоны, подходящие к трубам основной системы.
  • В зависимости от схемы подключения нужны переходники, уголки, муфты.
  • Вентили, которые служат для перекрытия воды из радиаторной фурнитуры.
  • Регулирующие краны для уменьшения количества проходящей жидкости. Они позволяют регулировать температуру нагрева батареи, но не подходят для полного перекрытия, поэтому устанавливаются вместе с запорным вентилем.

Дополнительные детали для монтажа

  • Кран для выведения воздуха, который может накапливаться в трубах и мешать нормальному теплообмену. Лучше не использовать кран Маевского для чугунных радиаторов центрального отопления. Он может не выдержать гидравлических ударов, которые бывают в этой системе. Высокая загрязненность циркулирующей воды быстро засоряет кран, потребуется его замена.
  • Кронштейны для крепления батареи к стене. Их длина зависит от типа стены и её глубины. Если она декорирована панелями или гипсокартоном, который находится от стены на расстоянии, тогда нужно учесть длину и подобрать соответствующие крепления.

Кронштейны для крепления чугунных батареи к стене

Байпас при установке радиаторов в однотрубную систему отопления.

Байпас

Как правильно рассчитать количество секций

Мощность батареи – это показатель, который необходимо учитывать при планировании и проектировании всей отопительной системы. Именно от него зависит, насколько зимой в вашем доме будет тепло. Для того чтобы провести расчет чугунных радиаторов отопления, необходимо учитывать разные факторы. Вот только некоторые из них:

  • толщина стен дома;
  • проведена ли теплоизоляция конструкций здания или нет;
  • количество окон и дверей;
  • схема разводки труб;
  • высота потолков;
  • и так далее.

Чтобы учесть все, необходимо быть специалистом и знать понижающие и повышающие коэффициенты. Обыватели могут использовать простое соотношение: 1 кВт тепла на 10 м² площади, если высота потолков помещений не превышает 3 м.


Радиатор с большим количеством секций

Конвекторные радиаторы

Конвекторные радиаторы

Радиаторы конвекторного типа подключаются к обычной системе отопления. Отличительная особенность совершенно иной способ функционирования.

Панельные, секционные или трубчатые радиаторы отдают тепло в окружающую среду со своей раскаленной поверхности, что позволяет нагреть помещение.

Работа конвекторов устроена иначе. Их  конструкция предусматривает наличие множества тонких воздушных каналов, расположенных между ребрами пластин.

Воздух в комнате  проходит сквозь них, при этом нагревается, становится легче и поднимается вверх, что обеспечивает непрерывное движение и смешение воздуха, т.е. постоянный подогрев

Это позволяет равномерно прогревать помещение, что немаловажно помехой не будет даже наличие  множества предметов интерьера и перегородок

Правильно отдать предпочтение тому или иному виду радиаторов поможет такая характеристика,  как мощность. Рассчитать ее легко: в комнате с высотой потолка в  300 см  и одним окном, для обогрева одного метра квадратного понадобится  100 Вт. Когда в комнате две стены внешние, добавляем еще 20 %. При наличии двух внешних стен и двух окон, прибавляем 30%. При выходе окна на северную сторону — следует накинуть 10%. Немаловажным фактором станет установка радиаторов, ведь какие бы хорошие вы не приобрели батареи, если они установлены неверно — толку от этого все равно ноль.

  • Они легкие, компактные и надежные, т.к. произведены из меди, стали и алюминия — коррозионно-стойких материалов
  • Требуется сравнительно небольшой объем воды в системе.
  • Довольно быстро нагреваются и также быстро остывают
  • Такие радиаторы позволяют нагревать комнаты с высокими потолками
  • Система отопления с конвекторными радиаторами позволяет произвести экономию при покупке оборудования. Т.е. в такой системе используют трубы небольшого диаметра, достаточно малой мощности циркуляционного насоса и сам теплоноситель имеет небольшой объем.
  • Очень простой монтаж, осуществить который можно не имея специальных навыков.
  • Существует огромный выбор вариантов внешнего вида для корпуса конвектора. Что может стать красивым дополнением вашего интерьера. Заменить корпус очень просто и займет это всего лишь несколько минут.
  • Повышенная безопасность, т.е. теплообменник закрыт корпусом полностью.

Все батареи имеют свои недостатки, которые носят функциональный характер. Конвекторный радиатор долговечен, экономичен, безопасен и достаточно красив. Единственный минус — высокая цена, ведь изготавливаются они из качественных и дорогих материалов.

Правильно отдать предпочтение тому или иному виду радиаторов поможет такая характеристика,  как мощность. Рассчитать ее легко: в комнате с высотой потолка в  300 см  и одним окном, для обогрева одного метра квадратного понадобится  100 Вт. Когда в комнате две стены внешние, добавляем еще 20 %. При наличии двух внешних стен и двух окон, прибавляем 30%. При выходе окна на северную сторону — следует накинуть 10%. Немаловажным фактором станет установка радиаторов, ведь какие бы хорошие вы не приобрели батареи, если они установлены неверно — толку от этого все равно ноль.

Существуют определенные правила монтажа радиаторов:

Потеря тепла

  1. батареи размещают обязательно под окнами
  2. длина их должна соответствовать длине окна, либо не менее половины длины
  3. в угловой комнате можно установить дополнительно пару радиаторов вдоль наружной стены
  4. монтировать стояки отопления лучше в углах. Это обеспечит их прогревание и возможность избежать почернения стены и образования плесени
  5. они должны быть всегда доступны.

При выборе радиаторов отопления стоит опираться на технические характеристики радиаторов и самой отопительной системы, а также бюджет. При должном изучении всегда можно найти для себя золотую середину.

Подготовительные работы

Перед тем, как приступить к процессу установки батарей, важно подготовить необходимые инструменты и подключаемое оборудование. В зависимости от системы разводки отопления в помещении подбираются детали совместимые с ней

Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке. Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями.

Сборка конструкции

В первую очередь определяется количество секций, которые необходимы для отопления того или иного помещения. Секции рассчитываются индивидуально в зависимости от площади комнаты и размеров окон. Для группировки секций понадобятся несколько радиаторных ключей. Части радиатора надежно крепятся в станке либо любом другом устройстве, препятствующем провороту секций во время поворота ниппеля.

Особенность! Ниппели нужно смазать олифой и на них следует одеть прокладки.

Ключи вращают в противоположном направлении от хода резьбы при этом ниппеля ввинчивают на 1-2 оборота. После того, как радиатор был собран, его проверяют на герметичность, а также производят гидравлические испытания. Обычно для проверки используют гидравлический стенд и манометр. Радиатор не должен терять давление. В случае, когда это все же происходит, следует подтянуть ниппеля и проверить секции на наличие брака.

Правила окрашивания

Для наилучшего сохранения батарей следует проводить покраску в два этапа

После окрашивания важно высушить радиаторы полностью

Правильная сушка предотвратит растрескивание краски и изменение ее цвета в процессе эксплуатации системы отопления.

К краскам, которые используются при окрашивании радиаторов, выдвигается ряд требований:

  • Устойчивость к нагреванию до 80 градусов.
  • Безвредность в процессе работы отопительной системы.
  • Краска не должна быть мягкой.

Самыми популярными составами для покраски батарей являются алкидные и акриловые краски. Алкидные эмали отличаются экологичностью и небольшой стоимостью. Акриловые составы наиболее долговечны и не покрываются пятнами.

Как определить место установки?

Радиаторы устанавливаются вертикально на расстоянии 3-5 см от стены. Дистанция от чугунной батареи до пола должно быть не менее 6 см, а от низа подоконника до радиатора 5-10 см для наилучшей вентиляции и нагрева воздуха. Трубы отопительной системы могут находиться под небольшим уклоном в направлении движения жидкости для предотвращения завоздушивания системы.

Фото 1. Схемы правильной и неправильной установки радиатора: слишком маленькое расстояние от батареи до подоконника уменьшает теплоотдачу.

Также важно избегать перекосов чугунных радиаторов для обеспечения наилучшей циркуляции теплоносителя в батарее. Центр отопительных приборов должен совпадать с серединной оконного проема с точностью до 2 сантиметров

Какие биметаллические радиаторы отопления лучше

Рынок предлагает широкий выбор биметаллических радиаторов. Они отличаются конструкцией, параметрами, характеристиками. Какие биметаллические радиаторы отопления лучше поможет разобраться их детальное изучением и сравнение.

Биметаллические радиаторы имеют большое количество преимуществ и достоинств:

  • беспроблемная установка;
  • достаточное количество тепла;
  • надежность, гарантия от протечки;
  • долгий срок функционирования;
  • высокая теплоотдача;
  • эстетический вид.

Структура радиатора

Состоит радиатор отопления из фигурно-ребристого корпуса, материал – алюминиевый сплав с высокой теплоотдачей. Контур отопления, отопительный контур сделан из медных или стальных труб (рис 1).

Рис. 1 Корпус биметаллического радиатора

Стальной материал труб достаточно прочный и выдерживает большое давление до 40атм., а лучшие биметаллические радиаторы выдерживают и 100 атм. при температуре теплоносителя в 130 градусов. Благодаря алюминию, устройство имеет не большой вес и сильную теплоотдачу. Огромное количество преимуществ биметаллических радиаторов делает их пригодными для отопления в квартире, коттедже, на даче.

Секции или монолит?

Лучшие биметаллические радиаторы отопления бывают секционными и цельными. Первыми на рынке появились радиаторы отопления, который имели только несколько секций и недостатки. На данный тип всегда может повлиять теплоноситель, повредить стыки, в следствии, уменьшить эксплуатационный срок радиатора. Место стыка является опасным, существует вероятность повышения системного давления, которое приведет к утечке воды. Это и стало толчком для разработчиков в изобретении типа биметаллических радиаторов отопления. Был придуман коллектор из стали или меди с алюминиевой «рубашкой». Их определили монолитными радиаторами (рис 2).

монолитные секционные
Эксплуатация (лет) 50 25
Показатель давление (бар) до 100 25-30
Мощь для 1 секции (ватт) 100-200 100-200

Достоинства биметаллических радиаторов очевидны

Соответственно, и цена монолитных приборов значительно выше секционных (в несколько раз). Модель, имеющая цельный сердечник, не подходит к видоизменениям, невозможно убрать секцию или ее добавить. Но имеют широкий выбор высота и длина, поэтому подбор нужной мощности радиатора не сложен.

Монолитная конструкция – лучший биметаллический радиатор для квартиры, которая на 10 этаже. Так как давления теплоносителя в здании будет высокое, данный вид радиатора станет самым надежным для отопления.

Рис. 2 Монолитный радиатор

Производители

Какой фирмы биметаллические радиаторы лучше? На рынке существует большое количество фирм, желающих продать свой товар. Какой из них дать предпочтение? Главное, чтобы фирма была известная, не продавала бракованный товар. Решаясь на покупку биметаллического радиатора, не стоит экономить на производителе, ведь покупается прибор на долгие годы.

Дешевые радиаторы имеют отличия. Экономия отражается на многих характеристиках:

  • меньшее количество и стали, и алюминия;
  • не сложная конструкция;
  • бюджетный вариант окрасочных работ.

В принципе, дешевые секции не так и плохи. Они будут выполнять поставленные задачи, возможно, справятся и с давлением, однако внешний вид у них не очень привлекательный. Но нужно быть бдительным, ведь продаются и дешевые модели полу биметаллического типа.

Существует большое количество надежных фирм, которые знают, какие радиаторы биметаллические лучше для использования. Это и немецкие фирмы (tenrad), и итальянские (royal, global, sira group), китайские (gordi) и российские фирма (rifar).

Основа знаний для правильного выбора

Задача любой батареи для отопления – хорошее и быстрое нагревание помещений, что зависит от тепловой мощности.

Тепловая мощность, в свою очередь, зависит:

Размер секций

Каждый производитель борется за покупателя. В связи с этим, занижают размеры секций. Габариты биметаллического прибора меньше, соответственно, материала уходит меньше, в следствии и цена на секцию ниже.

Рис. 3 Как устроен прибор отопления

Междуосевое расстояние в среднем составляет 50см, с шириной в 8 см и глубиной не ниже 8 см (идеально 9,5см). Междуосевое расстояние не меняется, но ширина и глубина хитрыми производителями вполне корректируется в сторону убывания. Можно встретить на рынке батареи, у которых секционная ширина и глубина не превышает 7 см.

Виды обвязки радиаторов

Подключение приборов к трубопроводу может выполняется по одной из схем:

  • боковое (верхнее или нижнее);
  • нижнее;
  • диагональное.

Боковое верхнее и нижнее

В первом случае теплоноситель поступает в верхний коллектор и по вертикальным каналам опускается вниз.

Теплоотдача радиатора неравномерна, наиболее нагретый участок расположен ближе к точке подключения.

Такая же ситуация наблюдается при обвязке в нижней боковой позиции. Первая секция греется лучше, последняя хуже.

Нижнее подключение

Теплоноситель поступает снизу. По закону физики он движется наверх, затем, остывая, спускается. Теплоотдача при такой обвязке лучше, чем при боковой, но потери все-таки существуют. Они составляют 10-20% в зависимости от модели радиатора.

Диагональное подключение

Теплоноситель, поступающий сверху, полностью разогревает радиатор. Все секции одинаково хорошо греются. Теплоотдача при такой обвязке максимальна. Обследование тепловизором подтверждают это, поэтому диагональная схема наиболее эффективна и экономична.

Верхнее

Это нетрадиционный вид подключения, который используется при радиаторах большой высоты. Для такого способа в верхнем коллекторе устанавливается заглушка, благодаря чему теплоноситель движется вниз и разогревает отопительный прибор равномерно.

Если модель стандартная, без конструктивных изменений, то такое подключение не работает. Разогретая жидкость проходит по верхнему коллектору, а нижняя часть остается холодной.

Fondital

Компания создана в 1970 году в городе Вестоне (Италия). Все эти годы фирма работала в сфере проектирования и производства отопительных систем. Сегодня маленькое предприятие выросло в мощное предприятие с несколькими крупными производственными мощностями.

Биметаллическая модель Fondital Alustal оптимизирована для установки в центральную систему отопления общих многоэтажных домов. Отзывы о компании исключительно позитивные. Рассмотрим параметры Fondital Alustal:

  • Рабочее давление – 40 атм.
  • Теплоотдача одной секции – 190 Вт.
  • Максимальная температура теплоносителя – 110 0С.
  • Водородный показатель – 7-10 рН.
  • Объем секции – 0,14 литра.
  • Вес секции – 1,23 кг.
  • Диаметр входного отверстия – 1 дюйм.
  • Цвет радиатора – белый.
  • Гарантия – 20 лет.

Обращает на себя внимание отличная теплоотдача при малом объеме и весе секции. Это не самая бюджетная модель, но она стоит тех денег, которые просит за нее производитель

Особенности автономных систем отопления

Отопительные системы частных домов отличаются от централизованных систем отопления не столько конструктивными особенностями, сколько эксплуатационными характеристиками. Обогрев высотных домов требует высокого давления в трубах, чтобы теплоноситель мог подняться на верхние этажи, пройти через многочисленные радиаторы, переходы, краны и изгибы, после чего вернуться обратно. Чем выше дом, тем выше давление, и тем более прочными должны быть радиаторы и соединения.

Автономная система отопления, используемая в частных домах состоит из: котла, труб, радиаторов, расширительного бачка и циркуляционного насоса (используется в системах с принудительной циркуляцией).

Что касается автономных систем отопления, то в них не нужно большое давление – максимальный показатель здесь составляет всего 2-3 атмосферы. Поэтому радиаторы отопления для дома могут быть любыми, начиная от чугунных и заканчивая биметаллическими. Некоторые останавливаются на самых дешевых моделях, экономя деньги в своем кошельке, а кто-то отдает свое предпочтение более надежным, современным и прочным радиаторам. Но вердикт наш таков, что для автономных систем годятся любые батареи отопления.

Чем еще отличаются централизованные системы отопления? В них наблюдаются:

  • Низкое качество теплоносителя;
  • Мощные гидроудары.

Теплоноситель в централизованных системах действительно отвратительный. В нем полно вредных для труб и радиаторов реагентов, много растворенных солей и очень много мелких механических примесей. Под таким воздействием выживают только самые живучие батареи, например, чугунные или биметаллические.

Автономные системы хороши тем, что здесь в качестве теплоносителя выступает чистая вода, заливаемая из водопроводной системы. В любое время воду можно заменить, это сделает теплоноситель более чистым. Нередко здесь используют альтернативные теплоносители, не вступающие в реакцию с металлами и даже не замерзающие на холоде. То есть, в автономных системах отопления нет агрессивной среды, которая могла бы в кратчайшие сроки разрушить трубы и радиаторы. Поэтому здесь используются практически любые типы радиаторов.

При использовании стальных радиаторов рекомендуется создавать замкнутые отопительные системы, так как в открытые системы нередко попадает кислород, который вместе с водой начинает разрушать не только батареи, но и трубы (металлические).

Гидроудары в автономных отопительных системах происходят редко, так как они отличаются небольшими размерами, небольшим количеством теплоносителя и минимальным давлением. Поэтому о данном факторе можно не беспокоиться – смело устанавливайте любые батареи, но не забывайте, что у любой батареи есть свои недостатки.

Подготовка

Установка батарей отопления – ответственный процесс. Несоблюдение основных принципов влечет за собой низкий уровень нагрева конструкции. Последствием может стать вынужденный ремонт в комнате или замена радиатора отопления во время зимы.

В первую очередь нужно определить, как устроена система отопления:

  • однотрубная разводка предполагает последовательное подключение. Для замены радиаторов требуется полностью прекратить подачу горячей воды и слить её. Такой тип организации затрудняет замену чугунных батарей многоквартирного дома в холодное время года: все квартиры останутся без тепла на время монтажа.
  • двухтрубная разводка – это параллельное подключение каждого радиатора к двум трубам: подающей и отводящей горячую воду. Это сложная для установки система имеет преимущество перед однотрубной: на стадии заложения системы можно установить терморегуляторы на радиаторы, чтобы контролировать температуру в каждой комнате.

Однотрубная и двухтрубная разводка системы отопления.

Значение имеет и тип подсоединения батарей к системе отопления:

Подключение с одной стороны встречается чаще всего. Приводящая труба подсоединяется к верхней части радиатора, а труба отведения – к нижней, что обеспечивает оптимальный уровень нагрева. Если подача горячей воды осуществляется снизу, приводящая труба подсоединяется к нижнему патрубку. В результате теплоотдача снижается в среднем на 6%. Одностороннее подсоединение позволяет установить перемычку между приводящей и отводящей трубой – байпас. Такой переход в сочетании с вентилями, перекрывающими подачу воды в радиатор, позволяет регулировать количество тепла в помещении и производить монтаж трубы без отключения основной системы отопления.

Типы подсоединения батарей к системе отопления

  • Нижнее используется, если трубы подачи и отведения системы уходят в пол. Они расположены вертикально и занимают минимум места, не портят общий вид помещения.
  • Диагональное подключение чаще используется с большими радиаторами, состоящими из 12 и более секций. Труба подачи присоединяется к верхней части батареи с одной стороны, а отвода – к нижней части с другой. Подобный тип монтажа, в отличие от одностороннего, позволяет прогреваться дальним секциям радиатора.

Необходимо учесть, что вес чугунных батарей намного выше алюминиевых, которые легко можно монтировать одному. Для качественной установки чугунной конструкции нужно позвать на помощь несколько человек.

Также есть возможность обратиться к коммунальной службе, которая отвечает за обслуживание дома. Можно нанять специалистов, которые учтут все нюансы и понесут ответственность в случае аварийных последствий. В системе отопления отдельного жилого дома скачки давления и загрязненность циркулирующей воды довольно низкие, поэтому монтаж своими руками не доставит особых проблем.

Немного истории

История создания радиаторов уходит далеко в прошлое, на несколько тысяч лет назад, когда люди начали задумываться о том, как сделать своё жилище тёплым и комфортным для проживания в холодное время года. Тогда обогревались с помощью открытого огня, дым от которого уходил через специальное отверстие. Первая отопительная батарея появилась уже в Древнем Риме в виде печи с трубой. Интересно, что в некоторых современных домах по сей день используют данный вид отопительной системы.

В 1855 году немецкий предприниматель Франц Сан-Гали создал первый чугунный радиатор и назвал это устройство «горячая коробка». Чугунный радиатор получил широкое распространение во всем мире, его использовали в паровой системе отопления. Это стало серьёзным началом для новых изобретений в сфере отопления. Первый трубчатый радиатор из стали, изобретённый Рубертом Цендером, появился в 1930 году. Это открытие стало триумфом. Батарея получила название Zehnder и продемонстрировала отличные технические характеристики: меньший вес, чем у чугунных агрегатов и высокую теплоотдачу.

Немного позже появляются совмещающие в себе и сталь и алюминий биметаллические радиаторы, воплотившие в себе все преимущества стальных и алюминиевых батарей. Впоследствии данную технологию освоили многие компании, и она до сих пор успешно применяется в современном мире для производства радиаторов. В России чугунные батареи пришли в 20-х годах, а уже в 40-х во всех советских квартирах стояли обогреватели из чугуна. Алюминиевые и биметаллические радиаторы в России стали популярными намного позже, чем в Европе.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
