Современные идеи по улучшению
Для строительства кухонь используются различные материалы (кирпич, дерево, металл, различные растворы). Многолетние наблюдения профессиональных строителей печей привели к следующим выводам.
- Многолетний опыт строительства печей профессиональными печниками привел к результатам многолетних исследований и опыта. Использование в конструкции бетонных уголков (металлических) и балок приводит к появлению трещин. Использование деревянных вставок на фасадах (которые можно использовать только на открытом воздухе по соображениям пожарной безопасности) привело к тому, что они высохли и отвалились. Не было никаких признаков повреждения кухонь, которые были построены полностью из кирпича.
- Деревянный настил в укрытии. Когда сауна ставится на глиняный раствор, она не проседает, если сначала на нее положить деревянную доску. Это делает его использование более комфортным при любых температурах нагрева.
Деревянные доски на кровати
Сооружения, построенные на глиняном растворе, необходимо было регулярно штукатурить и грунтовать. Внутренние поверхности русских кухонь, регулярно подвергавшиеся тепловой деформации, сохраняли свое первоначальное состояние только при укладке на максимально жирный глиняный раствор. Это можно объяснить, сравнив коэффициент теплового расширения раствора с коэффициентом теплового расширения красного кирпича.
Устройство
Печь традиционно имеет несколько типоразмеров, однако сейчас редко придерживаются старых норм. Обычно печь имеет габариты примерно 210х140х150 сантиметров. Этого достаточно чтоб приготовить еду и эффективно обогреть 30 м2 жилой площади. Устройство русской печки состоит из таких элементов:
- Опечек (подпечье) – отделение для сушки дров и их хранения.
- Холодная печурка – небольшая ниша для хранения посуды.
- Шесток – площадка перед горнилом, на которую ставят горшок, вытащив его из печи.
- Пол варочной камеры. Для облегчения передвижения тяжелой посуды он тщательно шлифуется и имеет уклон к устью.
- Варочная камера (горнило) – место горения дров и приготовления пищи. Его свод имеет уклон к переду печи, чтобы горячие газы скапливались под потолком горнила и прогревали печь, особенно лежанку.
- Перетрубье – небольшая камера над шестком, возле которой расположена дымоходная труба.
- Душник (самоварник) – отверстие в дымоходе, в которое вставляется труба самовара. Самовары ушли в прошлое и современная русская печь обычно строится без него.
- Вьюшка – дверца для полного перекрытия дымохода. Открыв ее, можно добраться до металлической заслонки для регулировки тяги. Заслонка перемещается, увеличивая или уменьшая сечение для прохода дыма.
- Лежанка – площадка сзади дымохода над сводом горнила. На ней можно спать. Именно печь с лежанкой является классической русской печью.
Конструкция русской печи
Возводим русскую печку своими руками
Что можно сказать по этому вопросу. Все, что касается кирпичных печек, упирается в порядовку. Что это такое?
Начнем с того, что печь укладывается горизонтальными рядами, выложенными из кирпичей. Так вот существуют определенные правила, как необходимо класть кирпичи в том или другом ряду. Эти правила и есть порядовка русской печи. Некоторые считают, что порядовка – это и есть уложенные ряды кирпичной кладки, что в корне неверно. Этот термин произошел от слова порядок, а не ряд.
Понятно, что в каждой модели русской печки приемлемы свои порядовки. И если старинные разновидности уже практически забыты, то современные модели обязательно сопровождаются чертежами и схемами. Поэтому предупреждаем вас – если в порядовке печи с лежанкой вам что-то не понятно, то не стоит приступать к возведению отопительной установки. Во-первых, вы запутаетесь и замучаетесь. Во-вторых, зря израсходуете большое количество строительных материалов, которые наверняка придется докупать.
Хотелось бы в этой статье продолжить разговор на мажорной ноте. Типа – а давайте разберем кладку русской печи своими руками. И рассказать, как все делается от «А» до «Я». К сожалению, сделать это словами очень сложно. Если чисто визуально это не видеть, если мастер-учитель не будет показывать, как, что и куда укладывать, соорудить русскую печку будет непросто. Поэтому предлагаем схему на рисунке.
Итак, схема кладки русской печи своими руками.
Порядовка русской печки
Как видите, процесс достаточно сложный. Слишком большое количество разных нюансов, которые домашний мастер знать просто обязан:
- Кирпич на гидроизолированный фундамент кладется в сухую, без раствора. Это относится к первому ряду кирпичей.
- В первых трех рядах используется уширенный межкирпичный шов. Он должен быть около 13 мм шириной. В последующих рядах шов сужается до 5 мм. Таким образом, получается уступ в порядовке.
- Первые три ряда обязательно проверяются правилом по диагоналям.
- В словаре печников есть два понятия кирпича: ложковый и тычковый. Так вот первый укладывается вдоль длинной стороной, а второй перпендикулярно. При этом сами кирпичи могут быть уложены плашмя, боком или на попа, то есть на торец.
- При возведение сводов придется воспользоваться опалубкой. Ее можно убирать только после полного высыхания кладки.
- Запомните, что свод собирается только перевязанными швами.

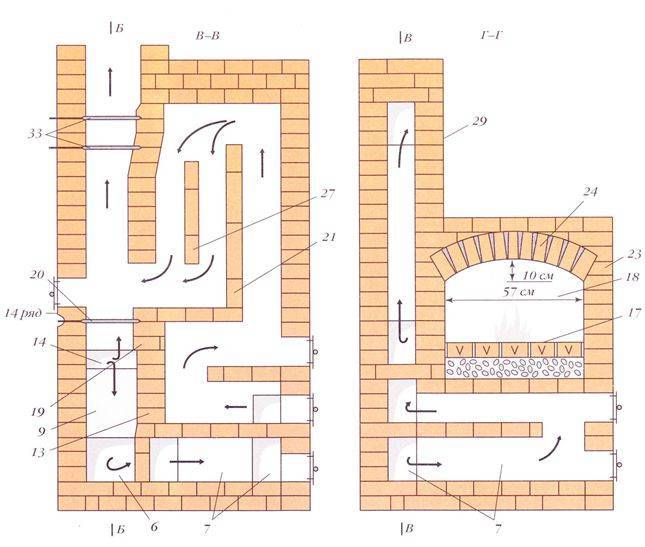

Схема, как работает русская печь
Есть еще несколько тонкостей возведения русской печки, но их столько много, что рекомендуем посмотреть видео, размещенное на этой странице. Из него вы поймете, какое это непростое дело – сооружать печь с лежанкой.
Порядовая кладка печки
После подготовки основания и знакомства с чертежами можно двигаться дальше
Важно строго соблюдать порядовку, указывающую на правильное положение кирпичей и установку печной фурнитуры
С плитой и лежанкой
Если планируется печь с плитой своими руками, то порядовка простая выглядит так:
- Сделайте сплошной и ровный ряд.
- Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
- Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
- Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
- Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
- Установите водогрейный бак.
- Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
- Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
- Этот ряд объединяется с предыдущим.
- Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
- На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
- Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
- Продолжайте алгоритм.
- Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
- Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
- Усильте стенки полосками металла.
- Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
- Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
- Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
- Насыпьте песок, уплотните.
- Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
- Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
- Поставьте дверку прочистного окошка.
- Установите задвижку для регуляции тяги.
- Продолжайте перекрывать пространство.
- Работайте по алгоритму.
- Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.
Когда труба будет выведена на крышу, сделайте выдру – расширение над кровлей в виде напуска. Зазоры между кровлей и дымоходом закройте гидроизодяцией.
Русская печь с камином и лежанкой многофункциональна. Она дает тепло, на ней готовят еду, наверху отдыхают. На ней будут моментально сохнуть любые вещи.
С плитой под казан
И составные части, и кладка напоминают русскую печь с камином и лежанкой. Отказ от последней выгоден сокращением габаритов и плитой, на которую поместится большой казан. Порядовка такая:
- Сделайте ровное и сплошное основание.
- Поставьте зольную камеру.
- Зафиксируйте прочистные дверцы.
- Поставьте колосниковую решетку.
- Сформируйте подтопочную камеру.
- Начинайте футеровку топки.
- Приступайте к сооружению стенок.
- Выставьте уголки.
- Выровняйте под.
- Сформируйте хайло.
- Поставьте плиту.
- Возведите топочно-варочную камеру.
- Перекройте дымовой канал.
- Сформируйте свод большой топки.
- Возводите стенки.
- Продолжайте предыдущий ряд.
- Свяжите стенки с арками.
- Продолжайте ряд.
- Выполните теплоизоляцию горнила.
- Займитесь общим перекрытием.
- Продолжайте алгоритм.
- Выставьте задвижки.
- Поставьте прочистные дверцы.
- Продолжайте предыдущий ряд.
- Соблюдайте алгоритм.
- Перекройте канал.
- Сформируйте дымоход.
- Установите задвижки.
Остается возвести трубу до потолка. Обкладывайте ее 2х1,5 кирпича. Для изоляции перекрытия используется негорючий материал – металл, асбест.
Можно возвести печь с подтопком и лежанкой. В таком случае увеличивается длина топочной камеры или сооружается пристройка, внутри которой будут дымовые каналы.
Планируете ли вы для себя строительство русской печки?
ДаНет
Устройство русской печи с лежанкой и плитой
Главная особенность традиционной русской печи заключается в наличии горнила. Это камера, в объёме которой происходит сгорание дров. Свод горнила должен иметь небольшой уклон в направлении входного проёма (устья). Такое устройство русской печи с лежанкой обеспечивает скопление под потолком камеры горячего воздуха, который передаёт тепло стенкам печи, попутно нагревая рабочую поверхность варочной плиты и плоскость лежанки.
Вместе с горнилом в списке основных конструктивных элементов русской печи состоят:
- Хайло (пространство, соединяющее топку с теплообменными каналами).
- Задвижки (предназначены для контроля выхода нагретого воздуха в дымоход и управления циркуляцией дымовых газов при использовании варочной панели).
- Дымоход (служит для транспортировки газообразных продуктов сгорания топлива во внешнюю атмосферу).
- Распушка (расширенный участок дымоходного канала, расположенный под перекрытием).
- Вьюшка (небольшое окошко с дверцей, обеспечивающее доступ к заслонке, регулирующей тягу, и позволяет полностью перекрыть дымоход).
- Чело (поверхность у топочного люка).
- Заслонка (стальная дверца топки с термоинертной ручкой).
- Шесток (ниша перед входом в топку).
- Перетрубье (закрытый внутренний отсек, расположенный над шестком).
- Шпур (небольшое окошко, на задней или боковой стенке печного топливника).
- Топливник (канал с чугунными колосниками, устанавливаемыми в пространстве между топкой и поддувалом).
- Опечье (кирпичный или бетонный фундамент печи).
- Подпечье (отсек для хранения сухих дров, домашнего инвентаря и запаса продуктов).
- Под (донная часть топочной камеры с уклоном , направленным к проёму).
- Лежанка (размещается как правило позади дымохода непосредственно над внутренними циркуляционными каналами).
Печка
Возвращение традиций
Нельзя сказать, что русская печь в доме – это музейный экспонат, который неожиданно вернулся из прошлого. На самом деле, она никуда и не исчезала, более того, она является частью некоторых русских глубинок, которые незнакомы с магистральным газом.
Массовое возвращение русской кормилицы в избалованные цивилизацией дома – это не дань моде. Вероятнее всего, здесь играет роль желание людей чувствовать себя в доме комфортно и уютно, наполнить его приятным ароматом выпечки и встретиться семьей перед очагом открытого огня за вкусным ужином приготовленным в настоящей русской печи. Ведь ни одно чудо техники не даст тех ощущений и эмоций, которые испытывают люди при виде пламени.
Поможет чувствовать себя в доме комфортно и уютно
Русская печь, отделанная качественным материалом, не выглядит пришельцем в доме. Сегодня она стала более компактной, практичной и износостойкой. Печь на дровах, в зависимости от ее конструкционных особенностей, размещают не только на кухне, но и в гостиной, столовой. Мастера для удобства хозяек интегрируют в них все необходимое, вплоть до вытяжек.
Русская печь без встроенных варочных поверхностей с легкостью может занять центральное место в библиотеке, спальне. Лежанка может с легкостью заменить даже самое уютное кресло или даже диван.
Чтобы выбрать наиболее подходящий проект для дома, нужно рассмотреть подробно несколько вариантов. Они различаются размером, функциональностью, ну и конечно стоимостью.
Обустройство русской печи в загородном доме – это работа только для профессионалов. Независимо от навыков в строительстве, возведение такой конструкции требует не только умений, но и знаний особенностей, а также технологий.
Интересное дизайнерское решение
«Аля-рус» – дизайнерских хит
Эта модель имеет достаточно компактные размеры. Она не имеет дополнительного оснащения, такого как варочная поверхность, большого лежака или возможности наблюдать за эффектом пламени. Этот вариант подойдет для небольшой кухни. Такая печь украшается декоративными элементами, которые ассоциируются с Россией. Она смотрится легко и прелестно в деревянном доме. Особенности:
- несмотря первичную простоту декора, такую печь не стоит перегружать аксессуарами. Достаточно будет нескольких украшений;
- ее можно устанавливать не только под стенкой. За счет своей компактности, она неплохо будет смотреться и центре кухни, если позволяет площадь.
Этот вариант бюджетный. И если хочется в доме русскую печь, но при этом средства не позволяют роскоши, можно остановиться на этом варианте.
Подходит для домов в деревенском стиле
Это будет Вам интересно:
Русская изба – классический стиль
Такая конструкция лучше подходит для домов в деревенском стиле. Это могут быть строения из сруба, дерева или иметь соответствующий интерьер. Классический стиль – это печь, выполненная из кирпича, отделанная декоративными элементами.
Отличным вариантом будет использование изразцов. Они способны украсить печь и придать ей исконно русский колорит. Такие печи выполняются функциональными – есть варочная поверхность, большой и удобный лежак. Можно устанавливать ее таким образом, чтобы функциональная часть была в кухне, а декоративная топка – в гостиной. Это даст возможность наслаждаться эффектом открытого пламени и легким потрескиванием дров.
Терем – богатство и роскошь
Большая русская печь, напоминающая собой иллюстрации со старых русских сказок. Конструкция, выполненная в данном стиле – яркий акцент в любом помещении. Она красиво будет смотреться как в классическом интерьере, так и современном.
В стиле кантри
Характерные особенности:
- допускается украшение огромным количеством изразцов. Они только придадут сказочности оформлению;
- конструкция имеет достаточно большие размеры, поэтому подходит она только для больших помещений;
- могут использовать многие другие декоративные украшения они не перегрузят конструкцию.
Эта модель может быть оборудована варочной поверхностью, большим лежаком, который можно украсить легкими тканями. Часто дизайнеры предлагают устанавливать ее около стены и топочную часть выносить в соседнее помещение. Это даст возможность получить одновременно многофункциональную русскую печь на кухне и красивый камин в гостиной.
Современный Дизайн квартиры-студии. 150+ Фото Идей для интерьера
Список инструментов
Для удобства ведения работ при кладке русской печи своими руками требуется заранее подготовить рабочие и измерительные инструменты. Комплект рабочего инструмента должен состоять из:
- штыковой лопаты;
- ёмкости для приготовления кладочной смеси. Она должна быть достаточно широкой и иметь невысокие борта;
- совковую лопату и два металлических сита с размерами ячеек 2х2 и 1х1 мм. С помощью этого инструмента сеют глину и песок;
- кельмы — специального мастерка, которым выполняют забор раствора и распределение его по кладочным элементам, а также удаляют излишки смеси, выступившие за пределы шва;
- молотка — кирки. Им можно целый кирпич разделить на несколько частей и обтесать образовавшиеся поверхности;
- расшивки, способствующей уплотнению кладочных швов и приданию им нужной формы;
- шабровки — резиновой пластины с рукоятью. Её чистят внутренние поверхности кладки от излишка смеси и уплотняют швы в труднодоступных местах;
- пилы — болгарки. Её можно более точно обрезать и подогнать кирпичи для кладки криволинейных элементов конструкции;
- правила — для выравнивания верхней плоскости фундамента.
Контроль вертикальности и горизонтальности кладочных швов, геометрических параметров всей конструкции печи проводят с помощью:
- пузырькового уровня;
- отвеса;
- угольника;
- рулетки.
Печь русская с лежанкой и плитой: схема кладки, размещение и расчёт основных параметров конструкции
Классическая русская печь – довольно громоздкая конструкция. Её размеры составляют 2,5 м в длину, 1,5 м по ширине и от 2 м в высоту. Такой печной агрегат способен обеспечить качественное отопление площади около 40 м.кв. За счёт разветвлённой системы внутренних дымовых каналов и ряда технических решений, обеспечивающих быстрый нагрев и высокую теплоёмкость конструкции, современные модификации могут иметь меньшие размеры.
Наиболее часто применяются 3 типоразмера русской печи:
- Большой (площадью от 2310*1600 мм);
- Средний (площадью не более 2130*1470 мм);
- Малый (площадь основы не превышает 1780*1240 мм).
Конфигурация и габариты отопительного агрегата, а также его расположение в помещении выбираются в зависимости от размеров и планировки последнего.
Самой важной частью проекта является схема русской печи. Именно она позволяет принять конфигурацию агрегата, а также определить необходимое количество стройматериалов и рассчитать общий объём работ
Поэтому нужно постараться, чтобы чертёж был максимально точным.
Дымоход по схеме
Завершает строительство русской печи с лежанкой и плитой возведение дымовой трубы. В этом деле есть много тонкостей и нюансов, с которыми получится справиться, имея перед глазами следующую схему:
Помимо трубы, дымоход состоит из нескольких частей:
- Разделки, обеспечивающей необходимую безопасность в случае возникновения пожара. Для этого требуется увеличить толщину стенок трубы примерно на два кирпича от деревянного перекрытия дома.
- Выдры – расширяющегося во все стороны узла дымового канала, проходящего через кровлю. Ее цель – защита чердака от атмосферных осадков.
- Оголовка – многофункционального элемента, отвечающего за улучшение тяги, повышение прочности и т. д.
Возводя дымоход, нужно класть кирпич гладкой стороной внутрь и следить за тем, чтобы из трубы был удален весь раствор. В противном случае это помешает хорошей тяге, а значит, и нормальному функционированию печи.
До уровня кровли для кладки нужно использовать тот же раствор, что и для печи. Затем его требуется заменить цементно-песчаным, который является более устойчивым к условиям внешней среды. Для защиты от конденсата участок дымохода, расположенный на чердаке, необходимо оштукатурить, покрыв слоем глины по сетке из металла. Рекомендуется проделать то же самое и с уличной стороны, утеплив дымоход базальтовым волокном.
Делать самому или заказывать работу
Имеет ли смысл браться за столь сложную работу самостоятельно? Сколько стоит работа опытного и надежного печника? Если 100% от стоимости материалов, как принято в общих строительных работах, то это еще не так уж дорого.
Отнюдь и отнюдь не вдвое против материала. Можно встретить предложения сложить печь за 20 000 руб, но это явная несуразица. Попробуем прикинуть сами.
Русская печь с плитой
Печник работает в средних широтах полгода, и обязательно с подручным-учеником. Считая их занятость в 100% рабочего времени, зарплату мастера в 25 000 руб, а помощника в 15 000 и время выполнения работы 7 рабочих дней (это совершенно реальный срок), получим, что простая печь обойдется не дешевле 45 000 руб, а русская печь с плитой и водогрейкой (см. рис.) в 55 000-60 000 руб.
Но через неделю уже можно будет топить. Одно лишь условие: мастер должен сообщить, где, когда и кому он уже клал печи, и их нужно осмотреть лично. Хорошие мастера обязательно запасаются рекомендателями, а если крутит и мямлит – лучше обратиться к другому.
Русская печь с плитой и лежанкой: общий принцип работы
Устройство русской печи определяет общий принцип её работы. Заключается он примерно в следующем:
- циркуляция газов по внутренним каналам печи осуществляется за счёт свободной тяги дымохода и в силу некоторых особенностей процесса сгорания топлива;
- воздух извне всасывается в устье, нижнюю часть которого заполняют дымовые газы;
- в результате естественного теплообмена нагретая воздушная масса поступает в топку и вытесняет оттуда дымовые газы;
- перед тем, как выйти во внешнюю атмосферу по каналу дымохода, газообразные продукты сгорания передают остатки тепла стенкам печи.
- процессы теплообмена и циркуляции воздушных потоков и дыма происходят до тех пор, пока в топке горят дрова.
Благодаря особенностям конструкции русская печь обеспечивает КПД не ниже 60%, что оставляет далеко позади в плане энергоэффективности другие типы твердотопливных отопительных установок.
