Как сделать печь Бубафоня из газового баллона своими руками

Изготовление печи «Бубафоня» своими руками

Такой агрегат можно сделать из газового баллона самостоятельно. При этом вовсе не обязательно покупать новую емкость.

Подобный сосуд необходимо правильно разобрать, чтобы он не взорвался. Как это делается, показано в видео.

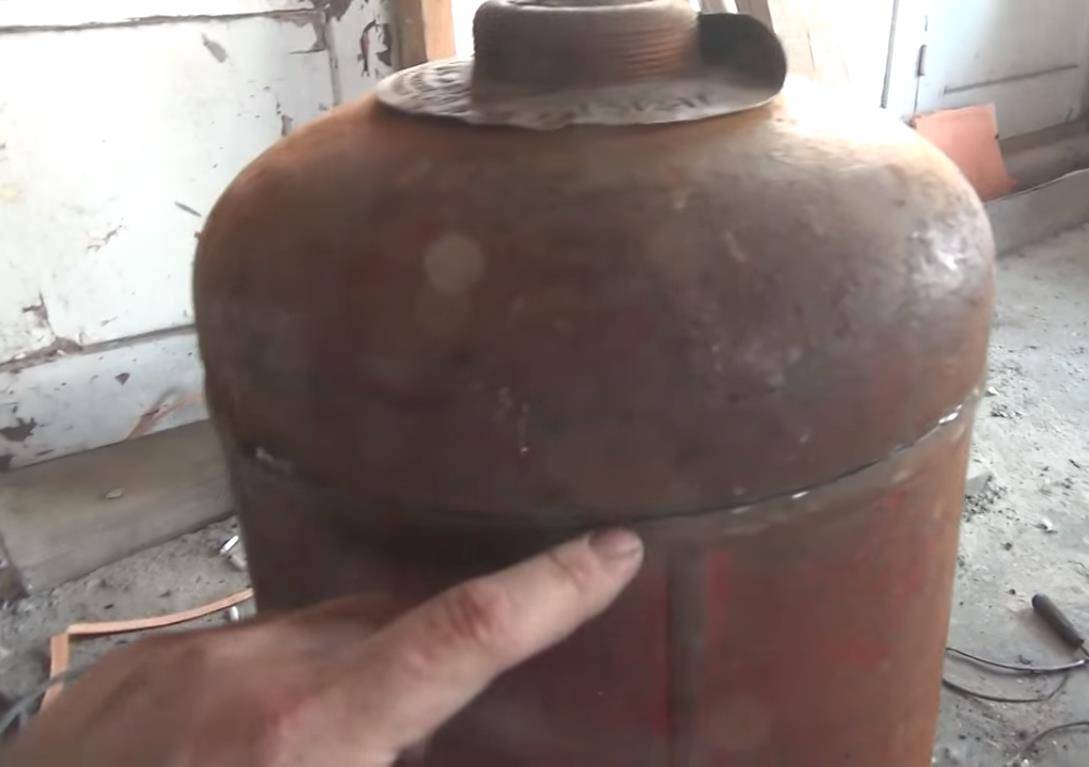

Сначала нужно срезать верхнюю часть емкости. Позже этот элемент будет использован в качестве крышки для печи.

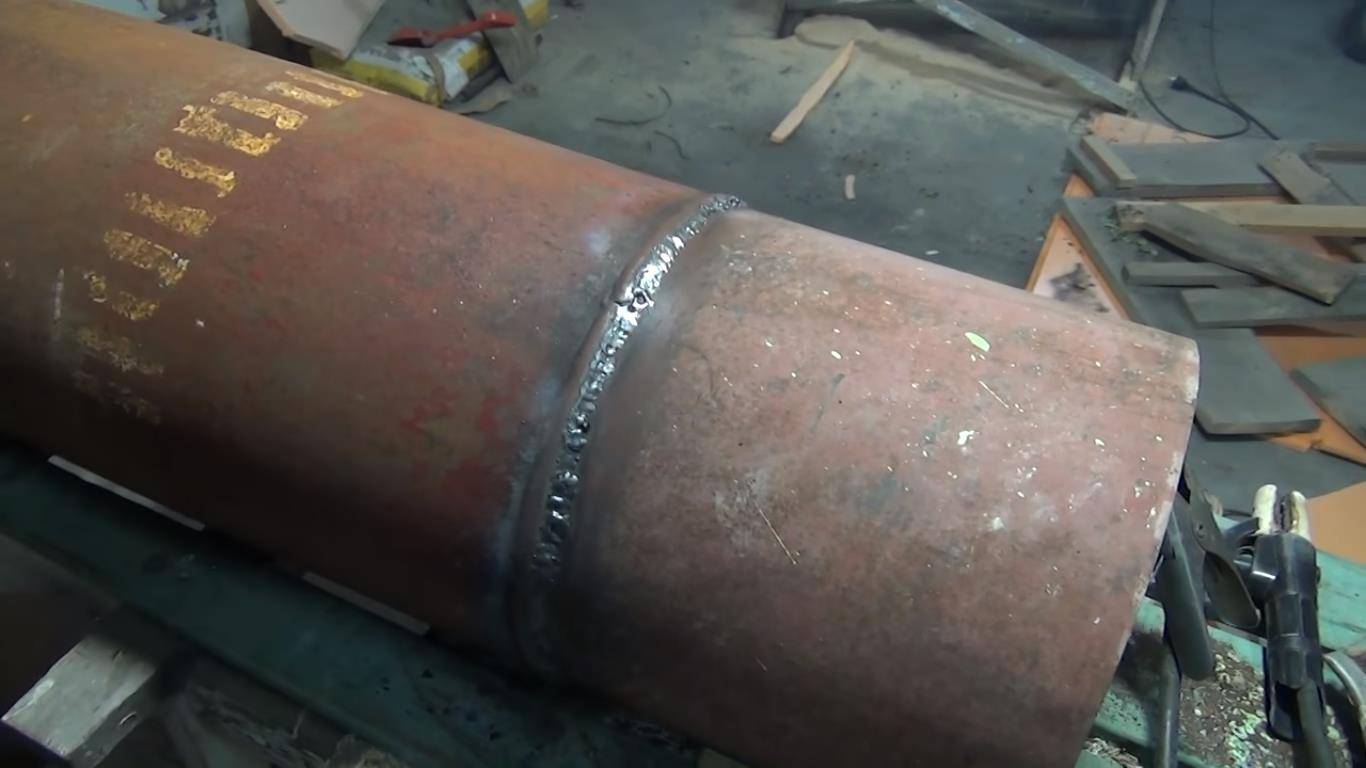

Рекомендуется нарастить печку еще на 30 см. Для этого понадобится дополнительный газовый баллон, который послужит в качестве донора.

Наращивание конструкции позволит увеличить ее размеры, а значит, она сможет гореть и обогревать жилище дольше. На фото ниже вы можете увидеть, как должно выглядеть наше устройство.

Следующим шагом вырезаем блин из листа стали толщиной 3-4 мм. Диаметр детали должен равняться соответствующему значению вентиляционной трубы. К нижней части распределителя воздуха необходимо приварить шесть одинаковых лопастей. Они помогут обеспечить равномерное горение топлива в печи. Кроме того, благодаря им все пиролизные газы вверху сгорят без остатка.

Лопасти можно изготовить либо из газового баллона, который используется в качестве донора, либо из другого подходящего материала, имеющегося под рукой.

Теперь нужно вырезать пластины размером по 4 см. Лопасти обязательно должны быть с изгибами, что обеспечит повышенную функциональность печи «Бубафоня». Посередине нужно сделать отверстие, в которое требуется вставить трубу. Через этот элемент в печь будет поступать воздух.

Иногда устройства длительного горения оборудуются дополнительной круглой пластиной с меньшим диаметром. Эта деталь необходима для обеспечения свободного пространства между лопастями и топливом. Таким образом, горящие угли не будут попадать в канал, через который поступает воздух.

Должно получиться вот так:

С обратной стороны привариваем воздухозаборную трубу. Если вы используете тонкий металлический лист, чтобы сделать его массивнее, необходимо приварить треугольником еще несколько пластин, которые добавят жесткости и веса. Выглядит это следующим образом:

Теперь делаем канал для вывода дыма. Берем трубу диаметром 100 мм и вырезаем в конструкции отверстие максимально близко к верхней части печки. Главное, чтобы крышка садилась.

Чтобы круг получился ровным, необходимо владеть определенными навыками и знаниями. Ниже представлено видео, в котором рассказывается о том, как сделать отверстие в металле с помощью болгарки.

Заключительный этап – сварка всех деталей. Теперь наша печь длительного горения готова к эксплуатации.

Чтобы не оставалось вопросов, посмотрите видео о том, как соорудить печь от начала до конца.

Описание Бубафони

Прототипом сооружения послужил литовский теплогенератор «Stropuva». Принцип работы и главные внешние особенности у них общие:

  • Котел вытянутой цилиндрической формы.
  • Большая топочная камера.
  • Устройство для распределения воздуха (дисковидной формы с металлическими дефлекторами).
  • Труба воздуховода.
  • Выводной патрубок, соединяющийся с дымоходом.

Материалы для всех этих элементов легко можно найти в любом хозяйстве.

Принцип работы

Сооружение представляет собой две камеры:

  • В нижней происходит первичное сгорание топлива.
  • В верхней горят пиролизные газы, которые выделяют тлеющие дрова.

Делит топку на две камеры дисковидный поршень. Он опускается под собственным весом, упирается в слой топлива, тем самым обеспечивая долгое горение и максимальную теплоотдачу. К поршню приварена труба, через которую в нижнюю камеру поэтапно поступает кислород. Количество воздуха регулируется с помощью заслонки на трубе. Чем шире она открыта, тем больше кислорода, тем выше интенсивность горения и температура нагрева.

Особенности

Помимо качеств, позаимствованных от прототипа, бубафоня имеет свои уникальные особенности:

  1. Загрузочная дверца находится в верхней части корпуса, а не в нижней, как обычно. Благодаря этому, нагретый воздух идет сверху вниз, а процесс загрузки проходит гораздо быстрее.
  2. Топливник сделан таким образом, что дрова сгорают послойно, а КПД горения возрастает до максимума (более 70%).
  3. Огонь можно мгновенно потушить: достаточно закрыть заслонку на воздуховоде. Это очень удобно, ведь хозяевам по окончанию работ не нужно дожидаться, пока топливо полностью прогорит.

Преимущества и недостатки

Ниже перечислены главные плюсы данного отопительного агрегата:

  • Простота изготовления. При наличии необходимых материалов и сварочного аппарата собрать отопитель можно за считаные часы.
  • Компактность. Литовский аналог бубафони почти вдвое больше российского изобретения.
  • В теории, одна закладка топлива способна обогревать помещение на протяжении 12 часов.
  • Возможность обратного горения полностью исключена.
  • Наивысший коэффициент полезного действия среди аналогичных приборов.

Но не стоит думать, что такая печка — шедевр инженерной мысли, который не имеет недостатков. Как у любого прибора, у нее есть свои минусы и ограничения:

  1. Нельзя подкладывать дрова, пока не завершится предыдущий цикл горения. Иначе свежее топливо загорится снизу и моментально прогорит.
  2. Чистка такого агрегата – довольно трудоемкий процесс. Особенно сложно подобраться к нижней части корпуса, хотя как раз там скапливается зола и непрогоревшие остатки.
  3. Попытка усовершенствовать конструкцию с помощью водяной рубашки приводит к резкому снижению ее КПД.
  4. Регулировку мощности горения приходится делать вручную.
  5. Бубафоню не ставят в жилых помещениях, поскольку ее дизайн оставляет желать лучшего.
  6. Такая система долго разжигается, поэтому ее не рекомендуется устанавливать там, где хозяева находятся мало времени.

Конструктивные особенности бубафони

Итак, как уже говорилось выше, сделать бубафоню своими руками – не проблема. Главное – разобраться в ее конструкции и понять принцип работы печки. На фото ниже показана схема расположения основных элементов агрегата. То есть, это емкость, она же корпус печи, в которую закладывается топливо. Чтобы происходит пиролиз, необходимо создать условия, при которых в зону горения будет подаваться минимальное количество воздуха. Это будет обеспечивать труба, которая будет проходить сквозь верхнюю крышку бубафони. Крышка плотно прилегает к корпусу прибора, здесь должна обеспечиваться полная герметичность.

Схема конструкции печи бубафоня

Чтобы пространство тления топлива в процессе сгорания последнего не увеличивалось, что может привести к возгоранию тех же дров или опилок, а этого нельзя допустить, необходимо установить поверх топки какой-то груз, который будет опускаться по мере сгорания топлива и выдерживать необходимый зазор между грузом и зоной тления. В качестве такого груза используется металлический блин, к которому с нижней стороны приварены металлические профили. Последние будут утяжелять груз и создавать тот самый необходимый зазор за счет своих размеров.

Этот утяжеленный блин соединен сваркой с телескопической трубой, по которой должен воздух проникать в зону горения печки. И между ними есть отверстие, которое позволяет воздуху проникать внутрь. И последний элемент агрегата бубафоня на опилках или дровах – это дымоход. Он обычно крепится к выходному патрубку, который устанавливается сбоку корпуса прибора.

Размеры корпуса и распределителя воздуха

Бубафоня – это печь длительного горения, поэтому в ней происходят сразу несколько сложных теплотехнических процесса. Но чтобы их добиться пришлось находить определенные чисто конструктивные решения. К примеру, процесс пиролиза происходит под грузов в виде блина. При этом пиролизные и дымовые газы проходят в камеру над грузом через зазор между блином и стенками корпуса печки бубафони. Зазор настолько мал, что дает возможность под гнетом происходить пиролизным процессам. То есть, сам пиролиз в плане эффективности возрастает, а соответственно растет и роль дожига над блином. Поэтому, если правильно собрать агрегат точно по чертежам Бубякина, то можно саму конструкцию уменьшить почти вдвое.

Правда, необходимо отдать должное, что температура тления и дожига требует особого отношения к материалам, из которых будет собираться печь бубафоня своими руками. Это на самом деле важная составляющая, от которой зависит долгосрочная эксплуатации нагревательного прибора. Металл должен быть достаточно толстым, чтобы его не покоробило и не повело. Поэтому чаще всего мастера используют для этих целей газовые баллоны. Изготовить печь бубафоня из газового баллона своими руками просто. Сам процесс сборки упрощается еще и тем, что баллон уже является готовой конструкцией корпуса нагревательного агрегата с толщиною стенки 6-8 мм.

Вариант элементов

Последовательность изготовления

В качестве примера рассмотрим процесс изготовления печки Бубафоня из газового баллона. Первый этап работы — срезка его верхней части. Позже она понадобится нам в качестве крышки корпуса.


Фото № 1 Старый баллон из под газа – основа пиролизной печи

Второй шаг – изготовление колена-вытяжки. Для этого в боковой части корпуса баллона нужно вырезать отверстие подходящего диаметра. Колено сваривают из уголкового обрезка стальной трубы диаметром 100-120 мм. Для стояка дымохода придется найти более широкую трубу – 120-150 мм. Такой диаметр необходим для улучшения тепловой эффективности котла.

На конце вытяжки нужно приварить переходник для установки дымохода (Фото №2 и №3). Уплотнение перехода «вытяжка-стояк» выполняется шнуровым асбестом на глине или стеклотканью.


Фото №2


Фото №3 Отвод из стальной трубы с переходником

Шаг третий. Привариваем к крышке две ручки и верхний патрубок, который будет направлять движение «поршня». К корпусу печи крепим сваркой стальную полосу. Она создаст бортик, препятствующий сдвигу крышки с корпуса.

В крышке баллона газовой сваркой вырезаем отверстие для установки воздуховодной трубы (внешний диаметр 80-90 мм).


Фото №4 Половина печи готова

Воздуховодная труба может быть не только круглой, но и квадратной. От этого работа буржуйки не ухудшится, зато ее сборка станет проще (фото №5).


Фото №5 Квадратная труба воздухораспределителя

Шаг четвертый – из толстого стального листа (3-4 мм) вырезается «блин» с отверстием посередине, диаметром равным диаметру трубы воздуховода. Зазор между краем пластины воздухораспределителя и стенками баллона должен составлять 1/20 диаметра «блина».

Толщину металла для пластины выбирают в зависимости от размера корпуса котла. Так, для бытового газового баллона диаметром 30 см для изготовления «блина» потребуется пластина толщиной 8-10 мм. Для 200-литровой бочки эта толщина будет меньше (4-6 мм).

Снизу к пластине воздухораспределителя привариваем шесть лопастей. Они необходимы для равномерного горения топлива в нижней камере и полного сгорания пиролизных газов в верхней (фото №6).


Фото №6 Основная деталь печи – воздухораспределитель «поршень» с лопастями

В некоторых конструкциях в центре распределительного узла крепится вторая круглая пластина меньшего размера с небольшим отверстием (3-4 см). Она нужна для того, чтобы между топливом и лопастями оставалось свободное пространство выхода газов, а горящие угли не забивали канал подачи воздуха. Собрав все части печи, остается загрузить ее дровами, установив их вертикально, а сверху на них разложить щепки и бумагу для розжига (фото №7 и №8).


Фото №7 Дымовая труба через уплотнение установлена на патрубок и готова к работе


Фото №8 Печь загружена топливом


Фото №9 Воздухораспределитель устанавливается в корпус


Фото №10 На корпус одевается крышка и котел разжигается через воздуховод при помощи небольшой порции керосина

Если печка будет топиться не сухими, а сырыми дровами, то в конструкцию дымовой трубы нужно внести изменения. Ее следует продлить вниз, сделав колено для сбора конденсата и поставить на нем сливной кран.

Материалы и инструменты

Для изготовления печи бубафоня понадобятся:

  • Старый газовый баллон или отрезок стальной трубы нужного диаметра.

    Применение старого газового баллона для печи

  • Лист стальной толщиной 6–8 миллиметров (если печь из баллона).
  • То же, толщиной 1,5–2 мм для зольника.
  • Уголок не равнополочный 25х40 мм для изготовления кармана клинового затвора для крышки.
  • Труба профильная или швеллер на дополнительные теплообменники.

    Применение дополнительных теплообменников

  • Полоса стальная размерами 40х2–4 мм для клина затвора и ручек на крышку.
  • Лист стальной оцинкованный 1200х1200х0,7 мм.
  • Асбест листовой толщиной 10 мм.

Перечисленные материалы могут быть заменены на другие подходящие из наличия.

Перечень инструментов:

  1. Машинка угловая шлифовальная (болгарка) – для резки металлических деталей.
  2. Аппарат сварочный бытовой.
  3. Электроды, соответствующие материалу деталей.
  4. Аппарат для газопламенной резки металла.
  5. Электродрель.
  6. Щётка стальная для электродрели.
  7. Напильник полукруглый.
  8. Средства индивидуальной защиты — щитки, рукавицы и пр.

Фотогалерея: инструменты для изготовления печи


Болгарка


Бытовой инвертор

Дрель


Резак газовый

Кроме перечисленных, могут понадобиться и другие инструменты общего назначения.

История создания пиролизной печи «бубафоня»

Впервые «бубафоню» собрал народный умелец по имени Афанасий Бубякин проживающий в Колыме. Собственно, в его честь она и была названа. За основу своего изделия мастер взял пиролизный котел Strоpuva, изготовленный в Литве. Афанасий максимально упростил конструкцию таким образом, чтобы ее легко можно было повторить самостоятельно. Именно поэтому самодельная пиролизная печь «бубафоня» славится достаточно высокой популярностью.

Сразу следует оговориться, что, поскольку самодельный отопительный прибор изготавливается из доступных подручных материалов, он редко обладает привлекательным и эстетичным видом. Основное достоинство «бубафони» – ее простота, надежность и эффективность.

Ниже вы можете увидеть пример самодельной печки конструкции Афанасия Бубякина, сделанную из старого газового баллона.

Две печи «бубафоня» из баллонов

Как топить Бубафоню

Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу. Но в случае заправки углем такой способ не даст никакого результата. В такой ситуации применяют чуть более сложную технологию:

  1. Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
  2. Древесное топливо поджигают и закрывают дверцу.
  3. Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
  4. Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.

Печь с вертикальной загрузкой – «Бубафоня»

Перед тем, как пользоваться печью с вертикальной загрузкой, следует узнать их преимущества. В данной статье мы подробно расскажем, чем они отличаются от обычных аналогов, и почему лучше использовать именно их. Специалисты выделяют следующие плюсы конструкции: · У данных печей предусмотрена компактная камера сгорания, которая удобна в применении. · Возможно использования гравитации в работе печи; · Топливо расходуется в минимальных количествах, т.е. печь с вертикальной загрузкой помогает экономить дрова. · Вышеописанная конструкция имеет низкую температуру выброса. Т.е. вам не требуется изолировать дымоход, применяя дополнительные технологии. · Бездымность выброса не будет загрязнять атмосферу. Отличительная черта печей с вертикальной загрузкой заключатся в том, что происходит постепенное сгорание топлива. А это значит, что тепло в помещении будет распределяться равномерно, т.е. организм успеет привыкнуть к повышению температуры. Что касается буржуек и им подобных, то сразу происходит разгорание топлива. Наиболее популярными считаются «Бубафоня» и «Ракета»

Печь «Бубафоня», почему так называется?

Данное название печь получила от ее создателя. Особенность данного типа ПДГ (печь длительного горения) заключается в том, что происходит постоянное давление поршня. Пятка у данного поршня на протяжении длительного времени удерживает оптимальную температуру в помещении. В результате отдельные участки помещения не будут перегреваться, а некоторые не будут слишком холодными.

Как собрать печь

Чтоб собрать печь, необходимо следовать нижеуказанной инструкции: · Изначально нам понадобится бочка. У нее срезаем верхнюю часть (ее можно в будущем применить в качестве крышки печи). Если вы использовали вместо бочки газовый баллон, следует срезать верхнюю часть по границе спайки. Не забываем о том, что баллон – это огнеопасное сооружение. Поэтому следует убедиться, чтоб в нем не осталось газа. Для этого заливаем в него воду, а после чего уже можно им пользоваться без опасения. · Несколько ниже от срезанной части необходимо расположить отверстие для дымохода. После чего привариваем канал из трубы, диаметр которой должен равняться около 120 миллиметрам. · Приступаем к сооружению воздуховода. Внутренний диаметр воздуховода должен быть равен 75 миллиметрам. Длина – около 30 миллиметров. · На пятку расходуем лист (6 миллиметров). Вырезаем конструкцию в виде круга, диаметр которого должен быть меньше камеры сгорания на 4 сантиметра. · Далее в центре пятки вырезаем специальное отверстие около 3 миллиметров. · Затем следует приварить на рабочую поверхность пятки уголки 30х30 или 40х40 в виде лучей от центра.

«Бубафоня» своими руками

Как уже говорилось, такую печку весьма легко построить.

Инструменты, материалы

Швеллер Бочка, емкостью около 200 л 2 стальные трубы Кирпичи (для фундамента) Ну, и только своими руками тоже будет трудно обойтись, потребуется небольшой набор инструментов, куда будут входить:

Болгарка Ножовка по металлу Молоток Сварочный аппарат

Инструкция сборки печи «Бубафоня»

— Аккуратно срезаем верхнюю часть бочки — В центре срезанного круга вырезаем отверстие для трубы. Диаметр отверстия — 10 см — К этому отверстию привариваем трубу — Для утяжеления и прочности привариваем 4 куска швеллера к одной из сторон круга. Это необходимо, чтобы придавливать и уплотнять топливо, а также обеспечивать камеру топки кислородом, таким образом поддерживая длительное горение. — В нижней части бочки делаем дверки для закладки топлива. Это делается с помощью болгарки: вырезается прямоугольное отверстие, и к вырезанному куску металла привариваются завесы из толстого металла. — Тем же способом чуть ниже необходимо сделать дверки, но чуть поменьше — для выгребания золы. — Приступаем к дымоходу, который отведет газы и создаст тягу в печке. — Для этого в верхней боковой части бочки вырезаем отверстие, равное подготовленной трубе по диаметру (10-15 см) — Дымоход должен обладать и коленом. Для этого делаем разрез трубы под углом 45 градусов, затем перевернуть ее и приварить назад так, чтобы в итоге образовался прямой угол. — С одной стороны колено приваривается к печке, а с другой — к длинному куску трубы и выводится на улицу. — При топке нижняя часть печи сильно раскаляется. Поэтому, чтобы уменьшить риск возникновения пожара, ее необходимо поставить на фундамент. Фундамент необходимо строить из огнеупорного кирпича. Сначала роем квадратную яму (длина стороны — 1 метр, глубина — 20 см). В яму засыпается щебень, который в свою очередь заливается жидким раствором. Затем, когда заготовка высохла, на нее выкладываются в два ряда кирпичи. Вся работа по постройке фундамента выполняется под уровень.

Для обеспечения дополнительной безопасности возле печки устанавливают отражатель, который к тому же поможет теплу равномерно распространяться в помещении. Используем для его изготовления жаропрочные материалы.

Другие варианты изготовления печки

«Бубафоню» можно сделать не только из бочки, а еще и из пустого газового баллона, широкой трубы или обычного листа стали.

— В первом варианте, как и в бочке, просто срезается верхняя часть, которая потом применяется в качестве прижимного круга. — Во втором— из листа стали вырезаются два круга, такого же диаметра, как и труба. Потом один из них приваривается к трубе в качестве дна, а из второго делается крышка для прижимания топлива. — В третьем— из широкого листа стали сворачивается цилиндр, шов заваривается. Затем, как и во втором методе, вырезаются два круга — дно и крышка.

Следующие действия для изготовления печки такие же, как и в вышеописанном способе.

Изготовление печи самостоятельно

Печи бубафоня из газового баллона своими руками изготавливаются просто, но требуют предварительной подготовки. Нужно подготовить инструменты и помещение, изучить чертежи, залить фундамент. Если нужно, то дополнительно проложить прокладку.

Параметры и габариты

Важным является соотношение ширины и высоты. Оптимальным соотношением является 3 к 1

Важно, чтобы ширина была не меньше 30 сантиметров, так как воздух будет слишком быстро уходить, не окисляя топливо

Кроме этого, опирайтесь следующие параметры:

  1. Толщина стенок. Оптимально 4-5 миллиметром. Тонкие стенки прогорают и требуют ускоренной замены.
  2. Зазор между дисками и цилиндром. Расчет этого показателя определяется по формуле (0,05 х ширина). Изготавливая печь бубафоня из газовых баллонов своими руками диаметром в 30 сантиметром, мы получим зазор в 1,5 миллиметра.
  3. Толщина диска. Поршень иметь разную толщину, в зависимости от его ширины. Его расчет происходит по таблице
ШиринаВысота
30 см10 мм
40 см8 мм
60 см6 мм
80 см4 мм

Разработав чертеж с размерами, вы сможете сделать обогреватель под конкретные материалы и помещение.

Требуемые материалы и инструменты для работы

Невозможно изготовить бубафоню без сварочного аппарата. Поэтому помещение должно иметь хорошую вентиляцию. В теплое время года возможно строить ее на улице. Позаботьтесь о бесперебойном электричестве. При работе будут использоваться объемные предметы — нужно много свободного пространства.

Изготавливая печи бубафоня из газовых баллонов своими руками, нужно заранее позаботиться о котле. Подойдет галлон на 200 литров. Обязательно, чтобы не было следов коррозии. Для удобства желательно сделать опорные ножки и ручки для переноса.

Дополнительный материал:

  • сталь листовая для поршня;
  • труба для воздухоотвода и дымохода из нержавейки;
  • швеллеры;
  • смесь для фундамента.

Из инструментов нам понадобится:

  • Киянка;
  • Струбцина;
  • Лопата;
  • Инвертор;
  • Углошлифовальная машина.

Укладка фундамента

Вся работа по изготовлению фундамента делится на три этапа:

  1. Подготавливается яма. Требуется выкопать небольшой котлован квадратной формы. Глубина должна быть 20-30 сантиментов.
  2. Заливка. В яму засыпается щебенку. Сверху завивается бетон.
  3. После высыхания бетона, поверх строится постамент из кирпичей (для повышения устойчивости).

Монтаж и сборка конструкции. Установка дымохода

Изготавливая печь бубафоня из газовых баллонов своими руками, в первую очередь отделяется колпак. В верхней части сосуда делается разрез. После этого можно приступать к изготовлению поршня.

  1. В первую очередь вырезается круг из стального листа. Его диаметр должен быть на 4-5 миллиметра меньше ширины баллона, чтобы образованные газы могли спокойно выходить. В середине делаем отверстие для трубы воздухоотвода.
  2. Свариваем круг и трубу.
  3. На основание диска привариваем направляющие из швеллера, как на фото.

Для обеспечения качественного отвода дыма, дымоход производится из двух кален. Они свариваются друг с другом под углом в 90 градусов.

Чтобы сделать печь с водяным контуром, вокруг дымохода прокладывается труба от системы водоснабжения.

Ниже представлена схема установки водной рубашки.

Как разжечь «бубафоню»

Снимите колпак и поршень, чтобы был доступ к днищу. Внутрь кладутся дрова горизонтально

Это важно, так как вертикальное положение приведет к пожару

Сверху высыпаются древесные опилки (мелкие ветки) и кладем тряпку, пропитанную жидкостью для розжига. Накрываем поршнем и в трубу кидаем горящую бумагу или ветошь. Через двадцать минут, когда дрова хорошо разгорятся, требуется закрыть задвижку. После этого начинается тление и распространения тепла. До момента полного выгорания топлива, нежелательно открывать задвижку, так как это приведет к резкому падению температуры.

Видео растопки Бубафони:

Инструменты и материалы

Поговорим немного об используемых материалах. Если вы хотите собрать печь Бубафоня с водяной рубашкой своими руками, проследите, чтобы толщина стенок камеры сгорания составляла 4-6 мм. Рубашка изготавливается двумя способами – путем обваривания основного корпуса листовым железом с образованием отопительного контура или путем его обматывания металлической трубой. Если печка будет отапливать помещения прямым способом, то толщина стенок не имеет особого значения – вполне подойдет старая бочка, только без сквозной коррозии.

Что касается инструментов и вспомогательных материалов, необходимых для сборки печи Бубафоня, то нам понадобятся:

Самая опасная часть работы, связанной с изготовлением печи — это конечно все, где задействована болгарка. Используя ее, нужно быть максимально осторожным.

  • Сварочный аппарат – для резки и сварки отдельных элементов;
  • Болгарка (углошлифовальная машина) – для резки и обработки металлических кромок;
  • Ножовка по металлу – для работы с мелкими элементами;
  • Трубы указанного на чертеже диаметра;
  • Кран для слива конденсата;
  • Молоток;
  • Листовой металл 2-3 мм толщиной.

Этапов сборки печи Бубафоня у нас пять:

  • Подготовка места установки;
  • Работа с бочкой (газовым баллоном);
  • Подготовка прижимного круга;
  • Подготовка дымохода;
  • Сборка и первый запуск.

Пройдемся по данным этапам более подробно.

Как сделать «Бубафоню» из баллона

Чаще всего печи верхнего горения изготавливаются из старых пропановых сосудов с толщиной стенки 3 мм. Но есть проблема: пропан-бутановая смесь тяжелее воздуха и самостоятельно покидать резервуар не желает. То есть, в баллоне наверняка сохраняется небольшой остаток горючего газа, который может вспыхнуть при разрезании металла болгаркой.

Чтобы избежать вспышки либо взрыва, крышка баллона отрезается по следующей схеме:

  1. Уложите металлический сосуд на землю, откройте вентиль, затем выверните его газовым ключом.
  2. Пользуясь шлангом, заполните баллон водой, чтобы вытеснить пропан. Потом забейте в отверстие деревянный чоп.
  3. Аккуратно отрезайте крышку по сварному шву болгаркой. Когда из прорези потечет вода, поверните резервуар и продолжайте работу.

Сначала разметьте и вырежьте в нижней части сосуда проем под дверцу зольника, сверху – дымоходное отверстие. Дальнейший порядок изготовления печки «Бубафоня» своими руками выглядит так:

  1. Смастерите из арматуры или уголков колосники точно под внутренний размер топливника. Установите решетку внутри баллона.
  2. Замерив высоту от колосников до крышки, определите ход поршня. Отрежьте воздушную трубу по этому размеру плюс запас 30 см.
  3. Изготовьте поршень. Сделайте диск с отверстием, приварите воздуховод и распределители из стальной полосы 40 х 4 мм или уголка 45 х 45 мм. Установите на торце трубы заслонку.
  4. По центру снятой крышки сделайте отверстие Ø60 мм под воздуховод, который должен входить с минимальным зазором. Для удобства к крышке можно приварить ручки, а для герметичности – стальную полосу вокруг корпуса.
  5. Изготовьте дверцу зольника и ее обрамление. Установите запорную рукоятку.
  6. Приделайте патрубок дымохода. Можно приварить прямой кусок трубы или отвод 90° кверху.
  7. Вставьте груз в топливник, закройте крышку. «Бубафоня» готова.

Схема подключения печи к дымоходу стандартная – подсоединяем горизонтальный участок и выводим наружу. Прокладывать трубопровод прямо сквозь крышу, как принято делать в бане, крайне нежелательно. При медленном горении в дымоходе «Бубафони» может выделяться конденсат, да и чистить вертикальную трубу неудобно.

Ограниченая подача воздуха и отвод газов

Следующим недостатком конструкции, можно назвать ограниченную возможность подачи воздуха к углям. Это обусловлено диаметром трубы поршня, или как ещё его называют, телескопа. В случае с буржуйкой, достаточно открыть настежь дверцу поддувала. Тут же, мы жёстко ограничены, и выход может быть только в принудительном наддуве, но это другая история.

Специфика длительного тления и значительное содержание сажи в

выхлопе, в морозы, может вызывать повышенное отложение не сгоревших углеродов в дымоходе. Это в свою очередь повлечёт ухудшение тяги, понижение КПД и необходимость частой очистки дымохода.

Обратная тяга

Возможности возникновения обратной тяги у “Бубафони”, следует уделить особое внимание. К такому явлению могут приводить ряд обстоятельств:

  • Вертикальная укладка сырых чурок;
  • Плотная укладка топлива и неправильный размер специальных рёбер;
  • Заклинивание поршня, как следствие деформации стенок топки;
  • Малый зазор, между стенкой и диском “телескопа”;
  • Закупорка дымохода, вследствие его засаживания.
  • Самым главным, способствующим в этих случаях элементом, является наличие горячего, вертикального канала, ведущего в помещение.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
