Устройство теплого пола под плитку: варианты монтажа

Электро-водяной теплый пол

У ученых и инженеров все самые интересные идеи возникают при попытке объединить в одну систему несовместимые, на первый взгляд, вещи. Так произошло и при создании электро-водяного пола. Технически решение было представлено в двух вариантах теплого пола:

Системы XL Pipe (X-L Pipe) южнокорейской фирмы Daewoo Enertec, где в герметично запаянный канал из термоустойчивого пластика залили антифриз (жидкость) и поместили хромоникелевый нагревательный кабель. Ток, проходя через кабель, разогревает его, а тот, в свою очередь, греет антифриз.

Принципиальная схема теплого пола XL Pipe.При достижении заданной температуры, подача электроэнергии прекращается, а антифриз, который находится постоянно в статическом положении, долгое время поддерживает температуру в помещении. Такая система обогрева позволяет отказаться от дорогостоящих приборов и агрегатов: насосов, смесительных узлов, котла, коллекторов и т.д. Не нужен и постоянный уход за котлом, как и он сам. Это позволяет существенно экономить семейный бюджет.

Капиллярного электрического теплого пола UNIMAT AQUA (производитель Caleo, Южная Корея). Эта система больше похожа на водяное отопление. Только вместо котла используется специальный прибор, нагревающий воду, а трубы сантиметрового диаметра с жидким теплоносителем заменили тоненькие трубочки с маленьким поперечником. В системе всего 6 л дистиллированной воды, что позволяет прибору относительно быстро нагревать жидкость.

Система замкнутая. Движение воды по трубочке происходит из-за разности давлений на горячем и холодном концах. Недостаток этой системы такой же, как и у классического водяного теплого пола: проходя по трубке, вода остывает, что ведет к неравномерному обогреву напольного покрытия.

Сильные стороны таких систем в следующем:

  • не требуются дорогие и громоздкие узлы и агрегаты;
  • автоматическое управление;
  • исключается перегрев, в связи с чем можно монтировать под мебелью;
  • подходят под все имеющиеся виды пола;
  • быстрый выход на заданные параметры обогрева;
  • безопасная эксплуатация — нет вредных излучений;
  • экономное потребление электрической энергии;
  • быстрая и простая установка.

К недостаткам, относительным, следует отнести малый срок службы — 5-10 лет. Проверить на практике пока не получается, так как в продаже системы появились менее 5 лет назад. Малый срок эксплуатации, всего пара лет, не позволяет говорить о недостатках.

На форумах пока только положительные отзывы. Естественно, есть и отрицательные записи. Но никто из критикующих не приводит конкретных примеров и фактов, только общие рассуждения. Редакция портала также не берет на себя смелость давать окончательные оценки таким системам обогрева пола из плитки.

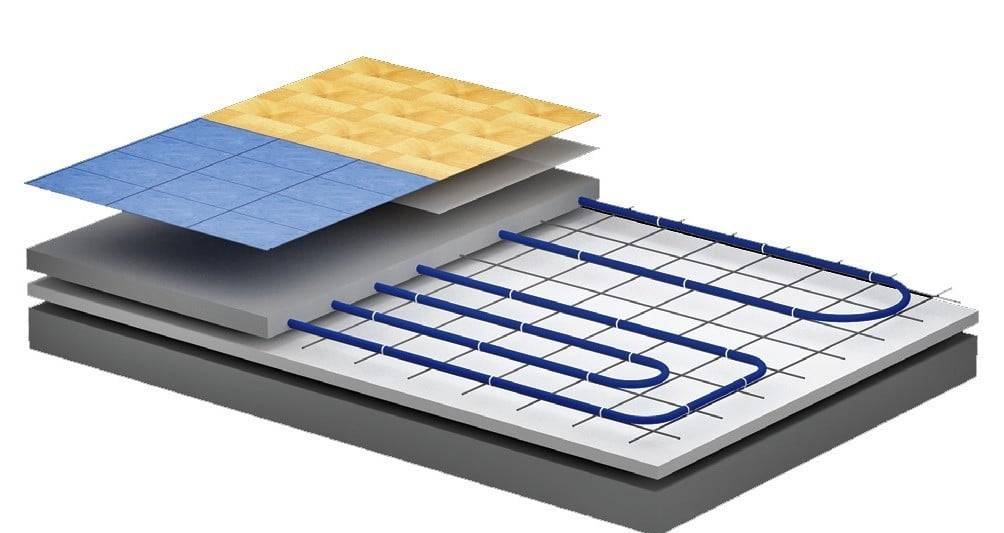

Схема укладки стандартная:

  1. бетонное основание или стяжка;
  2. гидроизоляция;
  3. фольгированный утеплитель;
  4. трубки отопительной системы;
  5. стяжка;
  6. клей;
  7. плитка.

Лучшие производители и модели теплых полов под плитку

Чтобы обезопасить себя при покупке теплых полов от проблем в будущем, лучше покупать продукцию проверенных производителей. Пусть немного дороже, придется заплатить за бренд, но с гарантией отличного качества. В рейтинге лучших производителей предприятия Германии, Бельгии, России, Швеции и других стран.

Valtec. Наиболее известная в странах СНГ марка теплых водяных полов. Головной офис и производство аппаратуры находится в России. Трубы производятся в Италии. От импортных аналогов продукция Valtec выгодно отличается ценой комплекта и длительной гарантией — 10 лет. Ответственность перед покупателями страхуется в «ВСК».

REHAU. Еще один производитель водяных теплых полов с безупречной репутацией — REHAU (Германия). Бренд фирмы знают даже далекие от строительства и ремонта люди, так как под этой маркой выпускаются десятки тысяч различных товаров.

Теплые полы, произведенные фирмой, по утверждению производителей могут бесперебойно работать 50-100 лет, благодаря трубам из сшитого полиэтилена (отлично переносят гидроудары и механическое воздействие, устойчивы к образованию налета).

HENCO. Продукция бельгийской фирмы HENCO соответствует всем стандартам DIN. Главная особенность теплых полов фирмы — необычные многослойные трубы. Внутри сваренные алюминиевые трубы с тонкими стенками, снаружи оболочка из полиэтилена PE-Xc.

На рынке России представлена вся линейка выпускаемой продукции. Однако в продаже можно встретить и подделку. Поэтому, во-первых, нужно спрашивать у продавца сертификат соответствия, во-вторых, помнить, что теплые полы производятся только в Бельгии.

THERMO. Шведская компания «Thermo Industri AB» выпускает лучшие в мире, по мнению экспертов и специалистов, теплые электрические полы. Одна из первых сформировала в России рынок этой продукции, придя в Россию и страны СНГ в 1991 году. Широкий ассортимент продукции обеспечивается несколькими производственными мощностями, расположенными на территории Швеции и России (торговая марка «Термо АБ»).

Особенность продукции в том, что ее можно монтировать не только внутри помещений, но и снаружи, например, ступенек крыльца.

ТЕПЛОЛЮКС. Производственные мощности фирмы Теплолюкс (одна из компаний группы «Специальные системы и технологии») расположены в Московской области. Выпускаемые электрические полы реализуются в основном в России, Беларуси и Казахстане. Есть торговые представительства производителя и в других странах бывшего Советского Союза, но там продажи идут не так активно.

Для производства применяются отечественные материалы, а вот станки и оборудование только лучших мировых производителей, таких как Spirka и Dunst (Германия), Nokia (Финляндия) и Rosendahl (Австрия).

Широкий ассортимент продукции позволяет подбирать теплые электрические полы для любого помещения, как по размерам, так и условиям эксплуатации. Например, для ванной или туалета идеально подойдут модели «Теплолюкс Mini», а в холодных помещениях, требующих более сильной системы подогрева, хорошо со своей работой справятся теплые полы «Теплолюкс Tropix».

Для всех своих моделей производитель установил срок службы в 50 лет при гарантии в 20 лет.

Национальный комфорт. Еще одна российская компания, образованная в 1991 году. Продукцию отличает высокое качество и множество инновационных решений — есть собственное конструкторское бюро, проводящее наукоемкие исследования.

Плюсы и минусы плиточной отделки для тёплого пола

Керамическая облицовка в сочетании с системой отопления теплый пол имеет ряд весомых плюсов:

  • кафельное покрытие становится теплым, по нему приятно ходить;
  • пол все время сухой, даже если на него была пролита вода, она быстро испаряется;
  • соответственно на напольной отделке не образуются колонии вредоносных микроорганизмов;
  • сам водяной теплый пол может быть использован как основной источник тепла или как дополнительный.

Сама же облицовка имеет собственные достоинства:

  • она прочная;
  • влагостойкая на все сто процентов;
  • легко переносит перепады температуры;
  • срок службы большой.

То есть объединение всех плюсов говорит о том, что водяной теплый пол и керамическая плитка – идеальное сочетание.

Но есть у этого сочетание и свои недостатки:

  • непростой процесс формирования такого пола: монтаж труб теплого пола, заливка стяжки, отделка последней кафелем;
  • если отопительная система вдруг на каком-то участке дала течь, то придется для ремонта ломать и облицовку, и стяжечный слой;
  • несколько слоев разных материалов и труб, в том числе, сильно снижает высоту потолков в комнате.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Особенности монтажа

При обустройстве системы нагрева должна соблюдаться последовательность выполнения работ. Начинать рекомендуется с выравнивания стен, установки окон, отделки потолка

Это важно, т. к

на черновом основании не должно быть лишнего сора и даже пыли. Технология укладки теплых полов под плитку предполагает необходимость подготовки не только основы, но и ниши для монтажа сопутствующего оборудования. При этом учитывается способ обогрева пола:

  1. Если оборудуется водяная система, подготавливают место для установки коллектора: лучше расположить его в нише стены.
  2. Если будет выполняться монтаж кабеля теплого пола, на стене предусматривают место для крепления терморегулятора. С этой целью подготавливают штробу некоторой длины, делать это рекомендуется на начальном этапе выполнения работ в точке, где запланирован вывод кабеля.

Стяжка своими руками

Бетонный раствор может быть залит при обустройстве теплой напольной поверхности дважды: на начальном и конечном этапах работ. Теплые полы без стяжки монтируют на ровную основу. Однако редко встречается объект, где стены и пол не имеют погрешностей. Предельно допустимый перепад в уровнях напольной поверхности составляет 5 мм. Для выполнения стяжки подготавливают раствор: 1 доля цемента, 3 доли песка. Толщина варьируется в зависимости от типа нагревательных элементов:

  • 3-5 см — ля электрической системы;
  • 10-20 см — для водяной конструкции.

Толщина стяжки влияет на скорость прогрева покрытия.

Теплоизоляционный слой

Наиболее распространенное решение — применение пенофола. Эта теплоизоляция для теплого пола является оптимальным вариантом, т. к. характеризуется небольшой толщиной и имеет фольгированный слой. Материал укладывают таким способом, чтобы теплоотражающая поверхность находилась со стороны помещения. Эта мера позволяет уменьшить интенсивность теплопотери. Принцип действия пенофола: тепло, отдаваемое нагревательными элементами, будет отражаться фольгированным слоем и обогревать пол.

Кроме того, рассматриваемый материал отличается легкостью, не будет скрадывать пространство. Его нечасто применяют в качестве главной теплоизоляции. Однако если производится установка теплых полов под плитку, пенофол проявит высокую эффективность благодаря отражающей способности. При монтаже нужно придерживаться схемы:

  1. рулонный материал режется на части с учетом габаритов помещения;
  2. полосы укладываются встык, фиксируются монтажным скотчем;
  3. по периметру помещения оставляют зазор 5-10 мм, благодаря чему снижается вероятность деформации материалов конструкции теплых полов при тепловом расширении.

Установка нагревательных элементов

Чтобы прогреть всю площадь помещения, не оставляя прохладных участков поверхности, рекомендуется получить больше информации по укладке кабеля и труб. Расстояние между соседними нагревательными элементами может составлять 7,5-25 см. Выбор делают с учетом общей мощности системы и параметров нагревательных элементов. Чем интенсивнее нагрев, тем больше должно быть расстояние между ними.

Крепление осуществляется посредством специальных гребенок. Они содержат разное количество ячеек, в которые закладываются нагревательные элементы. Рассматривают вариант теплого пола под плитку с установкой армирующей сетки, на которой будут фиксироваться трубы или кабель.

  • Маты
  • Водный
  • На электричестве

Монтаж терморегулятора

Предусматривается установка данного прибора при монтаже электрических теплых полов. До заливки стяжки и укладки плитки рекомендуется найти место для датчика теплого пола. Благодаря ему регулятор, ответственный за повышение и снижение температуры, получает информацию о малейших изменениях температурного режима нагревательного элемента. Терморегулятор должен располагаться на стене

Участок выбирают, принимая во внимание местоположение выходов кабеля

Расстояние от пола до терморегулятора варьируется в пределах 50-100 см, выбор точки установки делается с учетом собственного комфорта при управлении данным устройством. Термодатчик располагают недалеко от регулятора. Его закрывают гофротрубой. Благодаря этому прибор в случае необходимости может быть отремонтирован после демонтажа верхней стяжки конструкции теплого покрытия. Установка датчика теплого пола выполняется между соседними витками нагревательных элементов.

Составление проекта

Независимо будет монтироваться водяной теплый пол под плитку своими руками или с помощью специалиста, первым делом пред началом работ, необходимо составить проект.

Во время составления проекта, необходимо определится с диаметром труб, так как именно от диаметра зависит длина контура. Когда монтаж системы подогрева проводится самостоятельно, используют такие трубы:

  • с сечением 16 мм, подходит для установки контура не более девяноста метров;
  • с диаметром 17 мм, проводят монтаж контура до ста метров;
  • если используется труба с сечением 20 мм, то контур может быть до 120 метров.

Обоснуются такие показателя тем, что, если труба большого сечения, сопротивление в ней снижено. Когда проводится укладка теплого пола под плитку своими руками, мастер должен знать, что для обогрева большого помещения, лучше использовать трубу, сечением два сантиметра. Но часто на всю комнату трубы в сто двадцать метров не хватает для оптимального прогрева, и решают добавить кусок. В таких ситуациях, желательно не добавлять трубу, а делать еще один контур, и длина двух контуров не должна отличаться более, чем на десять метров.

Во время проектирования, нужно учитывать и такие критерии:

создавая проект системы, первым делом, нужно установить перегородку, а только после этого рассчитывать количество контуров;
если монтаж системы проводится не в одной комнате, а по всему дому, то коллектор, нужно устанавливать посередине дома, ну не прям посередине, а в средней комнате;
когда необходима установка двух коллекторов, в каждый из них должен включаться насос для циркуляции теплоносителя по трубам;
проводя монтаж системы подогрева пола в двухэтажном доме, важно учитывать при составлении проекта, что перекрытие должно утепляться.

С основами составления проекта, мы разобрались, теперь давайте рассмотрим еще несколько важных требований, которые обязательно нужно определить до составления плана.

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола

Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру

Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

  1. Установка новой стяжки высотой 3-7 мм.
  2. Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
  3. В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
  4. Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водонагревательных труб может происходить следующим образом:

  • Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
  • Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
  • Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

  • Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
  • Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
  • Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
  • Крепёжная стальная проволока.
  • Маты из полистирола.
  • Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

Стяжка

Для стяжки водяного пола используют:

  • Смесь, хорошо проводящую тепло. Состав может быть самым разным.
  • Классический бетон с добавлением пластификатора.

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

Достоинства сочетания теплого пола и плитки

Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:

  1. Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
  2. Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
  3. Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
  4. Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.

Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.

Шаг 10. Заливка цементной стяжки

Убедившись, что вся система теплого пола целая и собрана правильно, преступаем к заливке цементной стяжки. Этот этап можно сделать самому или привлечь строителей. Для заливки используют цементно-песчаный раствор или полусухую смесь. Они одинаково хорошо подходят для стяжки, но нежелательно использовать бетон с щебнем или гравием. Минимальная толщина стяжки 4,5 см от верхнего края трубы

Важно помнить, что заливаем стяжку на трубу под испытательным давлением в 6 бар. Через 3 дня можно стравить давление до рабочего значения и ни в коем случае не подавать тепло в трубы теплого пола

Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем. В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности.

Почему необходим специальный плиточный клей для теплого пола и как его выбрать

Особенность плитки в качестве напольного покрытия – высокая теплопроводность. Это значит, что покрытие быстро отдает тепло, а само всегда будет оставаться холодным. Это качество играет важную роль при облицовке каминов, печей и прочих обогревательных предметов, поскольку все тепло отдается в комнату, а поверхность сильно не нагревается, соответственно, снижается риск обжечься. Но когда речь идет о напольном покрытии, то эта особенность превращается в недостаток, поскольку ходить по холодной плитке совсем неприятно.

Укладка плитки на плиточный клей

Именно поэтому под плиточным покрытием чаще всего устанавливают системы обогрева – теплый пол с разными нагревательными элементами:

Стяжка кабельного электрического теплого пола в разрезе

Схема укладки слоев для электрического теплого пола под плитку

Укладка водяного теплого пола под плитку

Когда вопрос теплопроводности решен, возникает следующая проблема – раствор для укладки плитки. Дело в том, что традиционная цементная смесь имеет другое линейное расширение, чем у керамогранита, поэтому часто можно наблюдать трещины на плитке, ее отслаивание, отпадение и прочие неприятные вещи. Чтобы решить эту проблему, производители стали добавлять в традиционные смеси специальные компоненты – пластификаторы, которые упрочняют клей и приводят его линейное расширение к плиточному показателю.

Обзор лучших марок клея для плитки

Для того, чтобы определить качественный ли клей для теплого пола, нужно обратить внимание на его основные характеристики:

Таблица расхода клея для плитки

  • во-первых, жаростойкость — состав должен выдерживать нагрев до 100 о С;
  • во-вторых, количество циклов смены температур (оптимальным считается – 100–150);
  • в-третьих, для какого вида плитки клей предназначен (в основном на пол укладывают керамогранит);
  • в-четвертых, для какого типа основания (стяжки пола) предназначен состав.

Исходя из таких требований, можно выделить плиточный клей для теплого пола следующих марок:

Виды плиточного клея для теплых полов

Характеристики плиточного клея Юнис

Плиточный клей Юнис Гранит

Плиточный клей Unis плюс

Клей Unis Белфикс

Универсальным и наиболее востребованным является клей для теплого пола Юнис Плюс. Он предназначен для всех видов плитки, керамогранита, камня и прочих натуральных или искусственных материалов. Технические характеристики:

допустимая нагрузка – 100 кг/м 2 ;

Характеристика плиточного клея Юнис Плюс

Одна из популярных марок сухих строительных смесей. Для керамогранита подходят следующие составы:

Плиточный клей Ceresit

  • Ceresit СМ14 Extra;
  • Ceresit СМ16 Flex;
  • Ceresit СМ17;
  • Ceresit СМ.

Оптимальным в соотношении цена/качество считается Ceresit СМ14 Extra – это универсальная смесь, подходит для всех видов плитки и керамогранита, может укладываться на цементные и бетонные стяжки.

Однако производитель ограничивает размер плитки до 45*45 см, для больших квадратов, следует использовать Ceresit СМ117.

Технические характеристики Ceresit СМ14 Extra:

Условия использования Церезит СМ 14

Плиточный клей для любых оснований Bergauf

Самым распространенным, универсальным составом является Bergauf Keramik Pro. Он предназначен для плитки из керамогранита, размером не более 900 см 2 , отличается высокой эластичностью, морозостойкостью, влагостойкостью, а также отсутствием сползания плитки после укладки. Характеристики:

Особенности Keramik Pro

  • нагрузка – до 100 кг/м 2 ;
  • сцепление с основанием – 0,5 МПа;
  • температура для осуществления работ – от +5 до +25 о С;
  • морозостойкость – более 100 циклов;
  • оптимальная толщина слоя – до 10 мм;

Затирка межплиточных швов Bergauf

Технология укладки плитки на теплый пол

По строительным нормам степень перепада или уклона основания для укладки плитки не должна превышать 2 мм на каждые 2 м стяжки. Если используются самовыравнивающие смеси, то перепада и вовсе можно избежать.

Процесс укладки плитки на теплый пол:

Процесс укладки плитки на теплый пол

Подготовка поверхности: уборка мусора, посторонних предметов.
Для лучшей адгезии можно использовать грунтовку, особенно, если в качестве основания – бетон. Грунтовка сохнет 4 часа.
Приготовление раствора. Согласно инструкции: добавляется вода и тщательно перемешивается

Затем дать раствору настояться (до 5 минут, чтобы завершились все химические реакции) и снова перемешать.
Обратите внимание, на упаковке будет указана «жизнеспособность» раствора, обычно это 3 часа;

Монтаж электрического теплого пола под керамическую плитку

На всем протяжении кладки плитки нужно контролировать горизонтальность покрытия с помощью строительного уровня, а чтобы были идеальные швы – использовать калибровочные крестики.

Характеристики

Как уже говорилось, ИК полы продаются в виде полос, шириной от 50 до 110 см, длина же регулируется при помощи насечек, по которым можно обрезать изделие. Нагревательными элементами служат карбоновые пластины размещённые внутри плёнки.

Немаловажное значение играет и толщина плёночного «пирога», в отличие от других тёплых систем, она составляет всего 5 мм без финишного покрытия. Основным отличием плёночного отопления от обычного радиаторного, является то, что оно располагается под декоративным покрытием

Это позволяет устанавливать комфортную атмосферу в доме. Температура в нем регулируется с помощью терморегулятора, максимально возможный нагрев 50 градусов, но рекомендуемый температурный уровень +21

Основным отличием плёночного отопления от обычного радиаторного, является то, что оно располагается под декоративным покрытием. Это позволяет устанавливать комфортную атмосферу в доме. Температура в нем регулируется с помощью терморегулятора, максимально возможный нагрев 50 градусов, но рекомендуемый температурный уровень +21.

Чтобы пол функционировал, требуется мощность 220 Вт, а потребляемый максимум составляет 250 Вт/м2.

Нюансы проводимых этапов


Схема укладки кабеля

Вернемся к этапу монтажа теплого пола. С чего его надо начинать?

Если это водяной пол, то в первую очередь монтируется коллектор, с помощью которого будет регулироваться температурный режим отопительной системы. По сути, это все та же трубная разводка, только в ней смешиваются две среды с разными температурами. А точнее, теплоноситель из обратного контура с теплоносителем из подающего контура. Для чего это необходимо? Дело в том, что в системе теплых полов необходимо использовать воду с температурой не более +50С. А из отопительных котлов выходит вода с температурой около +90С.
Обязательно в случае и с водяными теплыми полами, и с электрическими монтируется температурный датчик. Чаще всего это прибор, который укладывается в тело пола рядом с ветвями теплого пола.
То же самое относится и к терморегуляторам

Правда, их место установки — на стене.
Схему расположения контура труб или кабеля необходимо продумать до их монтажа
Здесь важно принять во внимание тот факт, что производители не рекомендуют располагать теплые полы под предметами мебели и другими элементами интерьера. Поэтому на стадии разработки дизайн-проекта необходимо сразу же определить свободные участки пола под отопительную систему
Хотя к водяной конструкции это не имеет прямого отношения

Трубную систему можно распределить по всей площади.
Когда монтаж теплого пола будет закончен, надо проверить систему на правильность и эффективность работы. В процессе тестирования водяного пола также определяются места возможных протечек. То есть проверку надо проводить до того, как начнется этап укладки керамической плитки.


Выполняем заливку пола

С водяными теплыми полами проблем всегда хватает. К примеру, неравномерное распределение тепла по ходу движения теплоносителя. Ближе к точке подачи теплоноситель всегда с высокой температурой, а ближе к точке отвода температура несколько ниже. Эта разница и дает неравномерность распределения тепловой энергии по поверхности. А значит, говорить о комфортном нахождении в таком помещении не приходится.

Если пространство не очень большое, к примеру, ванная или туалет, то здесь можно не задумываться над тем, равномерно ли прогревается пол. Любая схема укладки подойдет для таких небольших помещений. А вот для комнат с большей площадью необходимо учитывать все, о чем было сказано выше. В данном случае специалисты рекомендуют использовать схему двойной спирали, где две ветви подачи и обратки проходят по одному контуру.

Подготовка проекта теплого пола

Проектирование – важная составляющая, в данном случае,
хороший проект позволяет снизить расходы на покупку материалов и избежать
локального перегрева кабеля.

Разрабатывая проект, следует помнить, что под мебель и
тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не
укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух
будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой
можно избежать. По этой же причине, рекомендуется приобретать кровать на
ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200
мм от стены. Расстояние между соседними витками составляет не менее 100 мм.

В проекте определяется место установки регулятора тепла.
Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое
месторасположение будет оптимальным, поскольку регулятором будет удобно
пользоваться и не нужно будет штробить большой участок стены для укладки
провода, соединяющего регулятор и кабель.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
