Укладка стяжки
Теперь можно приступать к укладке стяжки, предварительно подготовив раствор из одной части цемента М400 и трех частей песка. А чтобы стяжка не растрескивалась, при замешивании в раствор добавляется пластификатор или фиброволокно в количестве, рекомендованном производителем.
Устройство стяжки теплого водяного пола
Минимальная толщина стяжки над трубой должна составлять не меньше 3 см. Такую толщину необходимо сделать не только для придания прочности конструкции, но и для того, чтобы тепло, подаваемое системой, равномерно распределялось по поверхности пола.
Укладывать стяжку нужно с дальних углов полосами. После завершения одной полосы, приступают к укладке и разравниванию следующей. Зачистка стяжки производится через 1-2 дня. После этого убирают мусор, увлажняют стяжку из пульверизатора и накрывают пленкой из полиэтилена. Увлажнять и накрывать стяжку пленкой необходимо в течение 10 дней.
Популярность водяного теплого пола вызвана не только комфортом от его использования, но и существенной экономией на энергоносителях. Если же все работы, предусматривающие монтаж системы, произвести своими руками, то не придется оплачивать труд мастеров. Следуя вышеприведенным рекомендациям, сделать такую систему отопления сможет любой владелец загородной недвижимости.
Способы и правила укладки труб
Не вдаваясь в подробности скажем, что наиболее выгодный и правильный во всех отношениях вариант – использование при монтаже водяного теплого пола металлопластиковых или полипропиленовых труб.
Так выглядят полипропиленовая и металлопластиковая трубы
Важный момент – выбор способа укладки труб. Фактически их всего два:
- «Змейка». При этом методе укладки нагретая жидкость поступает в систему у внешней стены, и постепенно охлаждается при движении по контуру. Из-за этого возникает дисбаланс – в начале контура температура поверхности пола будут выше, а в конце, соответственно, значительно ниже. Вариантом решения этой проблемы является увеличение мощности нагнетающего насоса или укладка труб в виде двойной «змейки»;
- «Улитка». Благодаря тому, что при этом способе укладки труб теплого водяного пола происходит чередование холодных и горячих потоков, температура будет практически одинаковой по всей площади помещения.
Наиболее часто используемые способы укладки труб
В разных случаях предпочтение отдается разным способам укладки. В небольшом помещении выгоднее использовать «улитку», так как она проще монтируется (все изгибы трубы составляют угол в 90 градусов) и для обеспечения циркуляции жидкости требуется насос меньшей мощности (стоит он соответственно дешевле).
В помещениях больших размеров, где укладывается несколько контуров теплого пола, укладка змейкой позволяет сделать их одинаковой длины. Это, в свою очередь, обеспечивает более простую балансировку системы.
При планировке раскладки труб следует опираться на следующие правила:
- Вдоль наружных стен помещения трубы должны быть уложены плотнее, чем на остальной площади, чтобы компенсировать потери тепла, а отступ от стены должен составлять не менее 15 см;
- Расстояние между трубами не должно быть менее 10 см, так как это не эффективно с точки зрения расхода материалов, а также чревато появлением эффекта теплового моста, когда температура жидкости во всей системе станет одинаковой, чего быть не должно;
- Шаг укладки труб греющего контура водяного теплого пола не должен превышать 25 см;
- Крайне не рекомендуется делать тепловые контуры длиной более 100 м, так как это чревато большими гидравлическими потерями. Оптимальная длина контура составляет 50-60 м.
Шаг 2. Установка коллекторного шкафа
Если с первым шагом у Вас все в порядке, то начать монтаж водяного теплого пола своими руками необходимо с установки коллекторного шкафа согласно проекту (если он конечно есть). Если он скрытно расположен, необходимо заранее выбить перфоратором нишу в стене и установить таким образом, чтобы рядом не находились провода и не ниже уровня пола. Иначе будут проблемы с подачей воды. Если устанавливается автоматика, то необходимо заранее проштробить выемки, чтобы проложить электропроводку. После, подвести магистральный трубопровод подачей обратки. Все работы по устройству теплого пола необходимо проводить до финишной штукатурки и установки дверных коробок. Установить настенный коллекторный шкаф еще проще, установите его на стену, выровняйте поверхность, зафиксируйте и подводите трубы.
Если проекта у Вас нет, то коллекторный шкаф желательно поставить ближе к центру этажа, чтобы ветки теплого пола были плюс-минус одинаковые по длине.
Подготовка поверхности
Поверхность под укладку теплого пола (ТП) готовят в несколько этапов:
Устройство основания
Основание, на котором будет уложена система внутрипольного подогрева, должно быть ровным и строго горизонтальным. Поэтому нужно полностью демонтировать старую стяжку и залить очищенную плиту перекрытия самовыравнивающей смесью.
Укладка теплоизоляционного слоя (после высыхания смеси)
Ее материал и толщина будут зависеть от конкретной ситуации.
Если ТП используется в качестве дополнения к обычному радиаторному отоплению, то есть тепловая мощность системы невелика, в качестве теплового барьера можно применить материал типа Пенофола (вспененный полиэтилен, нанесенный на фольгу).
Если внутрипольный подогрев является основной системой, но укладывается он на междуэтажном перекрытии (над отапливаемым помещением) — теплоизоляционный слой набирают из пенопластовых листов общей толщиной от 30 до 50 мм. При наличии лишних средств можно применить более прочную модификацию пенопласта – экструдированный пенополистирол.
Если же ТП сооружается на первом этаже или над неотапливаемым помещением, тепловой барьер следует делать особенно мощным: делается засыпка из керамзита, поверх которой укладывают слой пенопласта толщиной от 70 до 100 мм.
Обратите внимание на выпускаемые современной промышленностью специальные теплоизолирующие материалы для ТП. Стоят они дороже обычного пенопласта, но зато имеют уже готовые пазы для труб, наличие которых сильно упрощает работы по монтажу
Стоят они дороже обычного пенопласта, но зато имеют уже готовые пазы для труб, наличие которых сильно упрощает работы по монтажу.
Завершающие операции
На теплоизоляцию укладывается гидроизоляционное покрытие (подойдет полиэтиленовая пленка).
На стенах по всему периметру помещения прямо над теплоизоляцией крепится демпферная лента.
Она даст возможность бетонной стяжке свободно менять размеры при перепадах температур, без чего та может растрескаться.
Виды теплых водяных полов. Основные различия
На практике сегодня в частных домах установлены три типа подогрева пола:
- Теплые водяные полы на основе бетонного покрытия.
- Легкие теплые водяные полы.
- Тонкие теплые водяные полы.
Каждый тип имеет свои технологические особенности, конкретную схему подключения, которая во многом определяется типом жилья.
Теплый пол на основе бетонного покрытия монтируется в домах и зданиях с достаточно мощными потолками
При выборе данной схемы отопления важно учитывать существенные с технологической точки зрения ограничения. Это дополнительная нагрузка на перекрытие и уменьшение внутреннего пространства за счет подъема пола на 10–15 см
Полы с подогревом в бетонной стяжке
Это важно. Технологические ограничения играют важную роль в создании такой системы отопления
Бетонная стяжка имеет значительный вес (200–300 кг/м2). Когда теплый пол монтируется в комнатное пространство площадью 15 м2, на потолок будет давить вес бетонной стяжки около 2–3 тонн.
Для жилых зданий с прочной и надежной конструкцией бетонная стяжка труб водяного теплого пола является отличным решением для обогрева жилых зданий. В городской квартире его осуществить проблематично. Единственный способ реализовать аналогичную схему отопления в городской квартире – использовать пол с подогревом в качестве дополнительного источника отопления. Контур водяного теплого пола может быть уложен на небольшом пространстве. Например, очень распространенный вариант – теплые полы в ванной и детской комнате.
Песчано-цементная стяжка, в которой находится контур водяного пола, надежно защищает трубопровод от повреждений и обеспечивает хорошую передачу тепла.
Легкий водяной теплый пол:
специально разработан для монтажа в
домах из дерева. Основным преимуществом здесь является минимальная нагрузка на потолок. Легкие полы, в свою очередь, делятся на конструкции с использованием дерева и пенополистирола.
Тонкие теплые полы:
третий тип водяных полов
Здесь основное внимание уделяется трубам малого диаметра, благодаря которым высота всего слоя составляет 25 мм
Распределение тепла: особенности
Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.
Распределение тепла от разных источников
Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.
Преимущество использования теплого пола
Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.
Регулирующее оборудование
Технология теплого водяного пола основана на том, что котельная установка обеспечивает систему теплоносителем с температурой в 50-55°. Температура воды в системе теплых полов не должна превышать этого значения. При большей температуре, например 90 °С, поверхность пола будет нагреваться до 40-50°С, что некомфортно для ног. Кроме того, цементная стяжка начнет трескаться, а плитка – отклеиваться.
Имеется и альтернатива котельной установке – солнечный водонагреватель. Такая установка может обеспечивать нагрев воды для теплого пола зимой.
Солнечный водонагреватель состоит из блока, в который входит солнечный коллектор и бак, наполненный водой. Нагрев теплоносителя выполняется в результате накопления энергии солнца и последующей ее передаче. Эксплуатация такого устройства не отличается сложностью, а при желании его можно сконструировать своими руками. Солнечный водонагреватель может увеличивать свою мощность, если систему снабдить дополнительными солнечными батареями. Схема включает в себя:
- Контроллер;
- Водоциркуляционный насос;
- Расширительный бак;
- Бак-аккумулятор;
Соединительные трубы.
Еще одним важным регулирующим элементом водяной системы, обеспечивающей обогрев, является смесительный узел, он же теплообменник. В него входит циркуляционный насос и регулирующий клапан. Насос обеспечивает непрерывную циркуляцию теплоносителя по контуру теплого пола. Теплообменник передает тепловую энергию воды, поступающей из центрального стояка к воде, которая циркулирует по трубопроводу теплого пола в помещении.

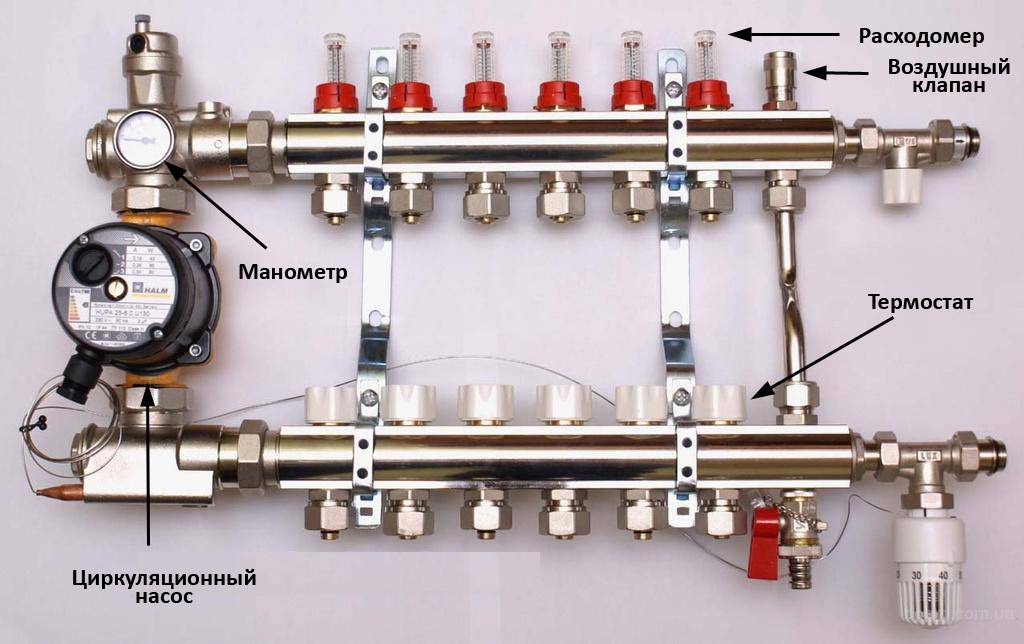

Схема коллектора теплого водяного пола
Существует две системы смесителей. Первая разновидность смесительных узлов называется трехходовой – этот узел наиболее универсален и способен смешивать горячую воду из котла с холодной. Трехходовой смеситель обеспечивает плавный нагрев, такой узел незаменим в тех случаях, если система будет обеспечивать обогрев площади более чем 200 кв. м.
Вторая разновидность смесительных узлов представлена в виде двухходовых питающих клапанов. Такие устройства организуют постоянный подмес холодной воды из обратного контура подачи. Если выбрать именно этот запорный элемент, то система сможет обеспечить плавное и достаточно стабильное регулирование подачи теплоносителя.
Наряду с этим используется клапан, производящий регулировку горячей воды для поддержания оптимальной температуры. Контроллер обеспечивает термостатичность в системе – и обогрев будет варьироваться в зависимости от изменения температуры на улице. Контроллер особенно эффективен при «погодозависимой» регулировке зимой.
Еще одним важным устройством в схеме теплого водяного пола является распределительный коллектор. Его задача состоит в эффективном распределении теплоносителя по всем контурам, которые обеспечивают обогрев. Это устройство снабжено термостатическими клапанами и расходомерами. Эксплуатация термостатических регуляторов позволяет изменять температуру в каждом отдельном взятом контуре теплого водяного пола.
Для постоянного контроля над температурой, в комнате может быть использован комнатный термостат – он может взять на себя управление сразу несколькими тепловыми приводами. Большинство современных комнатных термостатов обладают функцией программирования. Принцип работы таких устройств напоминает таймер. Обеспечение работы системы может выполняться с заданными промежутками времени.
Схема подключения отопительной водяной трубы к коллектору
Устройство бетонной стяжки, укладка водяной греющей трубы – инженерно-технологические моменты монтажа теплого пола. Основным этапом при монтаже является подключение трубопровода к смесительному узлу и к коллектору.
Выше уже было сказано о том, где и как лучше расположить коллекторный шкаф. Вместе с установкой смесительного узла, коллектор и циркуляционный насос составляют блок управления отопительной системой.
Обычно шкаф имеет размеры 50х50 см. Для лучшего сочетания с интерьером жилого помещения коллекторный шкаф делается в углублении 10-15 см. Соответственно и водяные контуры, в местах подключения, лучше спрятать в стену.
Установив коллектор, начинается подключение к нему необходимых магистралей. Традиционно схема подключения выглядит так:
Разница может быть в том, какой способ нагрева используется. Это может быть использование теплоносителя, поступающего через централизованную систему отопления, либо автономная отопительная система, работающая от котла.
Подающая труба и обратка подключаются к коллектору посредством специальных фитингов. Если диаметры трубы и входного гнезда коллектора отличаются, используются переходники.
В систему обязательно устанавливается запорный кран, который перекрывает подачу горячей воды в водяные контуры. На обратной трубе необходимо установить сливной клапан.
Для обеспечения точной регулировки температуры нагрева теплого пола, на коллектор устанавливаются специальные вентили и смесительный узел. При наличии средств можно приобрести готовый, комплексный коллектор, в конструкцию которого входят все перечисленные элементы. Коллекторы могут отличаться своей конструкцией, в зависимости от количества подключаемых водяных контуров и объемов отапливаемых помещений.
При использовании одной схемы укладки трубы, в коллекторе одно количество входных и выходных мест подключения. Используя комбинированную укладку, вам придется иметь коллектор с большим количеством входных и выходных патрубков.
Схема с терморегулирующим комплектом для одной петли
Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.
Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.
С виду это небольшая пластиковая коробочка, в которой смонтированы:
ограничитель температуры теплоносителя
ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
воздухоотводчики
Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.
Чаще всего люди применяют такие комплекты в 3-х случаях:
12
Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.
3
Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.
Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.
Недостатки такого комплекта:
малый комфорт – если хорошенько топить котел, пол у вас будет постоянно перегретым
Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.
Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.
Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.
Более подробно с работой системы можно ознакомиться в паспорте на изделие – скачать.
второй недостаток – комплект будет эффективно работать только в двухтрубной системе
В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.
Достоинства:
самый простой монтаж из всех вышеприведенных схем
Применяемость – в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.
Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.
Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.
Способы крепления
Способов крепления трубопроводов напольного обогрева насчитывается достаточно много. Со временем появляются новые технологии, совершенствуются как средства, так и методы крепежа.
Рассмотрим наиболее распространенные из них, получивших одобрение профессионалов, прошедших проверку временем эксплуатации.
Крепление к арматурной сетке
Арматурная сетка в укладке теплого трубопровода играет роль не армирующего элемента, а основы для крепежа обогревательных труб. Укладывают её на различные слои гидро- и теплоизоляции из пенополистирола или пенопласта, поверх монтируют пластиковые отводы, прикрепляя их различными средствами к сварной сетке.
Используют следующие фиксаторы:
Нейлоновые стяжки-хомуты, имеющие разную длину. Цена от 1 рубля за штуку.
Проволочные крепежные соединители из стали. Ими привязывают трубы к сетке специальным крюком на расстоянии 75 см между местами крепежа. Цена за штуку получается примерно около 2 рублей.
Пластиковые поворотные клипсы, устанавливаемые на сетку. Поднимают сетку над утеплителем на 0,5-0,8 мм, что лучше связывает сетку со стяжкой. Труба вставляется в зажим и защелкивается. Цена от 5,5 рубля за единицу товара.
Указанные способы может осуществить своими руками любой домашний мастер, произведя необходимые расчеты.
Крепление на монтажные шины
Выпускаются специальные фиксирующие шины в виде пластикового трака длиной 50 см с клипсовыми зажимами сверху. Планки можно соединять между собой в единую полосу необходимых размеров. Ими удобно делать укладку труб из сшитого полиэтилена PEX.
Крепятся к утеплителю якорными скобами, к бетонному полу с помощью дюбелей. Цена от 48 рублей за штуку.
Закрепление трубы хомутами
В отсутствие арматурной сетки применяют крепление скобами или металлическими хомутами. Эти монтажные детали крепятся в стяжку дюбель-гвоздями, к деревянному полу – саморезами.
Крепление такером
У профессионалов все большую популярность завоевывает применение такера – устройства, напоминающего по принципу действия степлер. В продаже его нередко так и именуют. Инструмент предназначен для фиксации труб к пенополистиролу якорными скобами. Аппарат оснащен магазинной штангой, в которой размещается от 100 гарпунных скоб. Особенности конструкции позволяют оператору вести работу не нагибаясь, не прикладывая особых усилий на руки и спину, значительно увеличивая скорость операций.
Ранее цена инструмента составляла не менее 17-18 тысячи рублей, сейчас в продаже появились аппараты стоимостью от 4 тысяч.
Пенополистирольные плиты с фиксацией
Для облегчения монтажа теплых полов были разработаны теплоизоляционные плиты из пенополистирола. Сегодня в продаже появились изделия, которые позволяют производить укладку пластиковых труб без применения дополнительных средств фиксации.
На плитах рядами расположены бобышки, высотой 2 см и выше, на которых сделаны специальные выступы. Благодаря этим выступам, труба надежно закрепляется на плите. Мастеру достаточно ногой наступить на пластиковый отвод, и он мягко защелкивается между выступами.
Материал обладает высокой прочностью, по нему можно ходить, не боясь повредить конфигурацию матов.
Плиты снабжены замками, что позволяет их надежно соединять в единое поле, без щелей и риска размыкания. К преимуществам этого способа относят быстроту и удобство установки отводов, возможность смонтировать их по любой схеме: «улитке», «змейке» или другой собственной схеме.
Стоимость таких плит равняется 680 рублей за метр2.
Нюансы при укладке водяного тёплого пола
Ремонт тёплого пола сопряжён с материальными и временными затратами. Именно поэтому он должен быть устроен по всем правилам. Для того чтобы пол служил длительное время и максимально эффективно выполнял функции обогрева, необходимо тщательно подготовить основание под него и правильно выполнить установку.
Укладка водяного тёплого пола состоит из нескольких последовательных этапов. Это создание черновой стяжки, гидроизоляция, укладка теплоносителя и полиэтилена, армирование, укладка трубы, опрессовка, заливка стяжки, финишное покрытие пола. Каждый из этапов по-своему важен и имеет свои особенности.
В качестве финишного покрытия можно использовать керамическую плитку, ламинат или линолеум. Уместно будет использование паркета. Впрочем, выбор покрытия зависит от типа помещения, особенностей температуры, климата и личных предпочтений владельца.

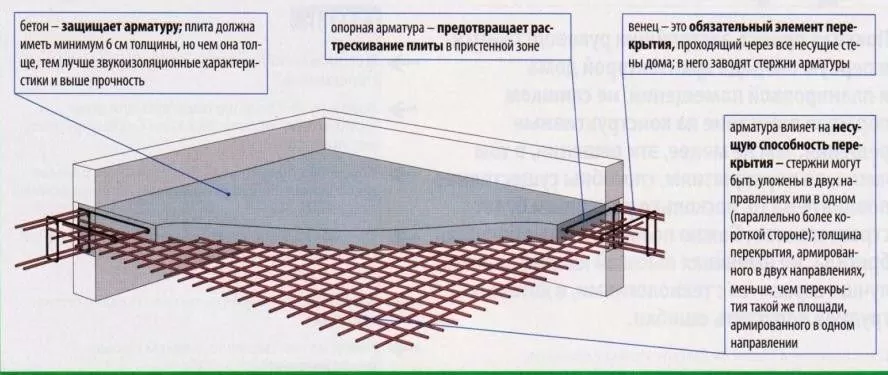

Как монтировать армирующую сетку
Существуют разные мнения о том, насколько необходим монтаж армирующей сетки. Специалисты утверждают, что если армирование выполнено правильно, оно никогда не помешает. И нет необходимости подкладывать армирующую сетку под трубы, так как в данном случае речь идет не об армировании. Этот элемент конструкции рекомендуется размещать именно поверх трубы.
Сетка армирующая для пола
Армирование стяжки производится металлической сеткой, диаметр которой равен 3 мм, а размер ячейки – 10х10 см. Укладка сетки производится с нахлестом на одну ячейку и связывается при помощи вязальной проволоки, либо пластиковых хомутов. С помощью последних ее крепят в нескольких местах и к трубам.
Монтаж водяного пола под стяжкой
Такой способ установки является одним из самых трудных, но в то же время, более эффективным и долговечным в использовании. К тому же КПД системы значительно вырастает, поскольку тепло задерживается и равномерно распределяется по всей площади пола. Даже после отключения отопления, температура поддерживается долгое время. Именно поэтому стоит рассмотреть монтаж водяного теплого пола под стяжку. Рассмотрим процесс пошагово.
ЭТАП 1: подготовка. Помещение стоит подготовить до начала отопительного сезона: установка окон, дверей. Разрабатывается схема монтажа теплого водяного пола и расчет труб на площадь помещения. Завершены начальные отделочные работы, минимальная коммуникация и свободное место. Первым делом делается разметка пола. Основа, над которой будут производится дальнейшие работы, обязательно должна быть ровной. Максимальный перепад – 0,5 сантиметров. В обратном случае, работа системы теплого пола будет значительно нарушена. Неизбежно произойдет завоздушивание.
ЭТАП 2: установка пароизоляции или гидроизоляции. В ипостаси изолятора применяют полиэтиленовую пленку. Толщина таковой обязана быть не меньше 0,2 миллиметров. Такой слой требуется для сохранения утепляющих материалов от влаги, которая значительно уменьшает имеющиеся свойства.
Гидроизоляция, то есть защита от влаги, является обязательным шагом, потому что влажность может возникнуть не только из грунта, но и из достаточно холодного покрытия. Пленка укладывается накидыванием до десяти сантиметров. Закрепляется затем липкой лентой. Ей же укрываются стыки стен и пола.
Чтобы сделать водяные теплые полы правильно, меж стяжением и стенами не образовывался мостик холода, применяется демпферная лента для компенсации тепловых расширений. Ленту по правилам укладывают вдоль стен. Высота над распланировкой уровня пола должна укладываться в минимум двадцать сантиметров. Специальный влага-отталкивающий слой ленты защищает стыки между плитой и стеной от совершенно ненужной влаги.
ЭТАП 3: установка плит теплоизоляции. От правильного выбора и установки плит тепловой изоляции зависит успешность работы системы подачи тепла. Перед тем как сделать водяной теплый пол, можно использовать фольгированный утеплитель из пенного полистирола толщиной в три сантиметра. При всех явных положительных свойствах данного утеплителя, он содержит принципиальные минусы, следовательно, правильнее будет отдать свою преференцию инновационным и технологическим материалам для тепловой изоляции.
Плиты тепловой изоляции являют собой уже конечные рабочие материалы для укладки труб пола. Они достаточно солидные, крепкие и имеют выступы специализированного предназначения. С их помощью можно достаточно легко закрепить и согнуть трубы, придавая тем самым, необходимую форму.
Плиты состыковываются определенными замками и устраняют скромные неровности, присущие поверхности пола. Установка производится по определенному направлению: от самого дальнего левого угла помещения направо. Если комната имеет нестандартную планировку, то плиты обрезаются согласно имеющему плану помещения.
ЭТАП 4: укладка контура отопления. Трубы укладывают с расстоянием в десять-тридцать сантиметров, в зависимости от величины потери тепла. Зачастую, достаточно тридцати сантиметров. Отступ от стены – пятнадцать сантиметров. Трубы необходимо устраивать между специальными выступами плит изоляции тепла. Прижимать трубы следует как можно плотнее к полу. На стыках их защищают легкометаллическими гильзами.
При создании теплого водяного пола своими руками надо придерживаться четкой схемы укладки. Для каждого отдельного контура необходим отдельный отрезок трубы, но обязательно подобающей длины. Если диаметр составляет шестнадцать миллиметров, то длина до восьмидесяти миллиметров. И если длина до ста двадцати, то для труб с диаметром двадцать миллиметров. В ситуации, когда длина превышает указанные форматы, то сила гидравлического сопротивления значительно вырастет.
Тонкости и нюансы подключения водяных теплых полов
Познакомившись с различными вариантами оборудования и монтажа теплых водяных полов, следует напомнить о существовании некоторых нюансов, которые необходимо учитывать. Остановимся подробнее:
- укладка водяного контура;
- проверка функциональности готовой отопительной системы;
- заливка стяжки, укладка напольного покрытия.
Первое на что важно обратить внимание – это способ укладки греющей трубы. Если для вас теплый пол является единственный вариантом обогрева в доме, то труба монтируется с минимальными отступлениями. Шаг трубы в данном случае составляет 15-20 см
В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см
Шаг трубы в данном случае составляет 15-20 см. В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см.
Труба фиксируется специальными зажимами или клипсами, однако, без жесткой фиксации. При подаче горячего теплоносителя, трубопровод расширяется, что неизбежно вызовет динамическое смещение всего контура. Укладывая водяную трубу по схеме улитка, не забывайте по наличие обратного хода. Самая оптимальная длина трубы для теплых полов составляет 70 м. Если для обогрева одного помещения всей длины не хватает, сделайте два одинаковых по длине водяных контура.
К примеру: для обогрева комнаты 10 м2 вам потребуется 67 м греющей трубы (при шаге в 15 см.).
Завершающим этапов работ является пробный пуск, который осуществляется для проверки работоспособности системы отопления и всех элементов конструкции. Первый пуск осуществляется на 2-4 часа. Давление при пуске должно превышать рабочее в 1,5-2 раза. Каждый час рабочее давление нужно понижать на 0,03 МПа, доводя до оптимальных параметров. Температура нагрева в этот период должна равномерно повышаться до рабочих значений.
В завершении, когда вся система работает, можно приступать к заливке бетонной стяжки или к оборудованию наборной конструкции.
