Утепление скатных крыш по деревянным стропилам

Особенности базальтовых утеплителей

Базальтовые утеплители — относятся к группе минераловатных утеплителей и производятся из различных каменных пород.

Каменную вату составляют тончайшие волокна, хаотично соединенные меж собой и образующие ячейки, наполненные воздухом, поэтому материалу свойственна малая плотность и повышенное содержание внутри воздуха.

Преимущества базальтовых утеплителей

• Высокие теплоизоляционные качества. Ощутимо снижается теплообмен меж холодной и теплой сторонами сооружения.
• Неплохая звукоизоляция помещений.
• Прочность и простой монтаж. Базальтовые утеплители не боятся температурных воздействий и не дают усадки.
• Базальты имеют класс негорючести НГ (несгораемый каркас) . Это значит, что выиграв у огня 15-30 минут, можно спасти много жизней.

• Это самая распространенная теплоизоляция в России. Заводы производящие базальтовые утеплители разбросаны по всей стране в великом множестве.
• Базальтовая теплоизоляция самая экологически чистая по сравнению с другими утеплителями.
• Гидрофобные качества. Волокнам каменной ваты по природе свойственны водоотталкивающие свойства, к тому же при производстве применяются специализированные добавки, способные усиливать их водоотталкивающие свойства

Варианты утепления крыши

В зависимости от типа кровли, утепление проводится по разным технологиям. Вариантов конструктивного решения крыши существует два:

• скатная;
• плоская.

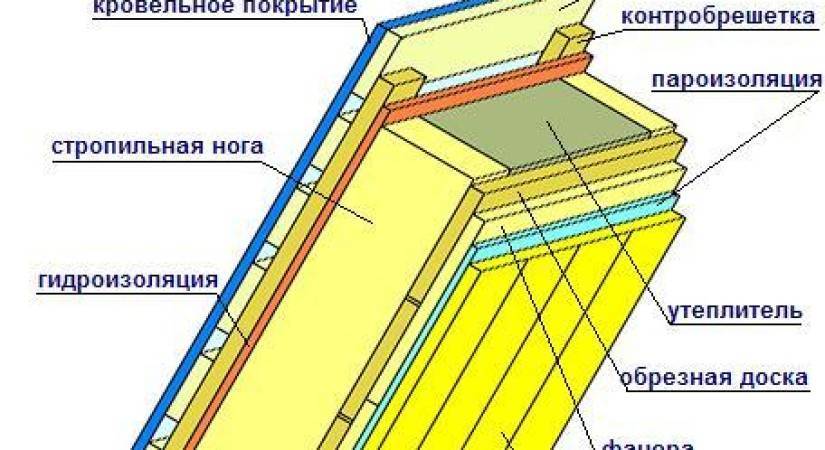

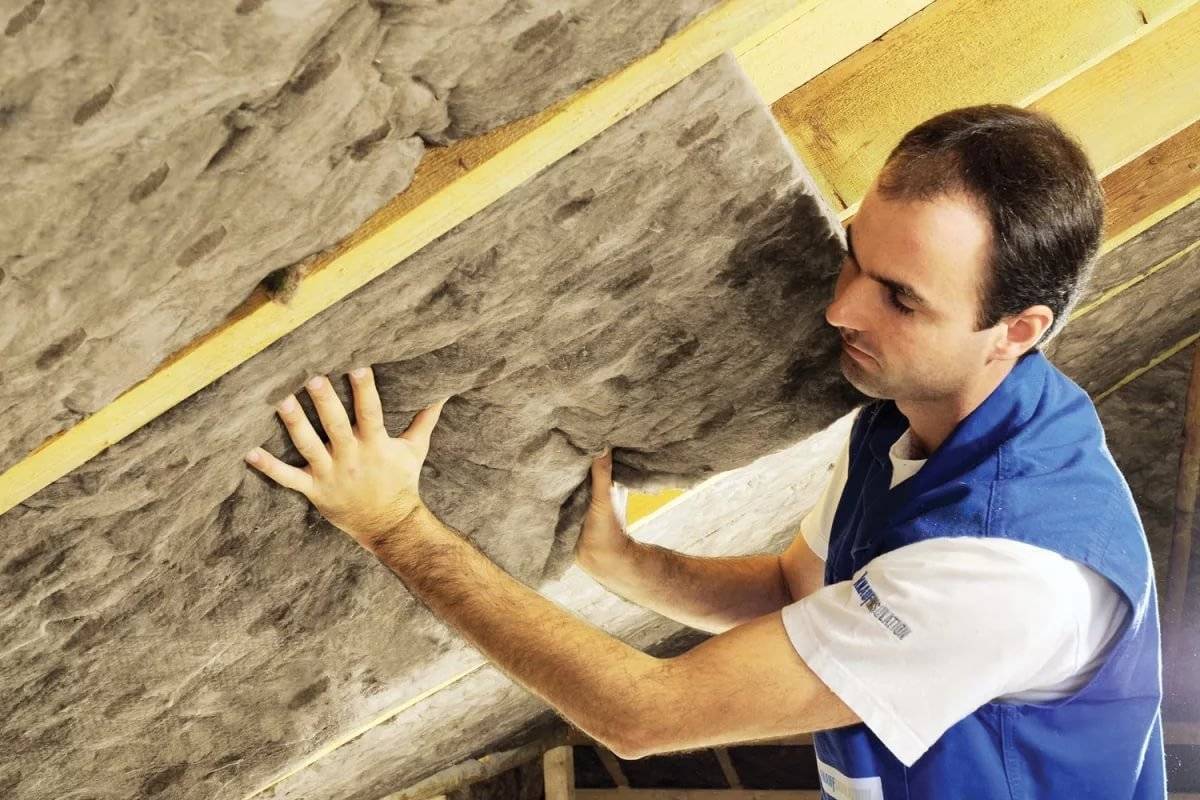

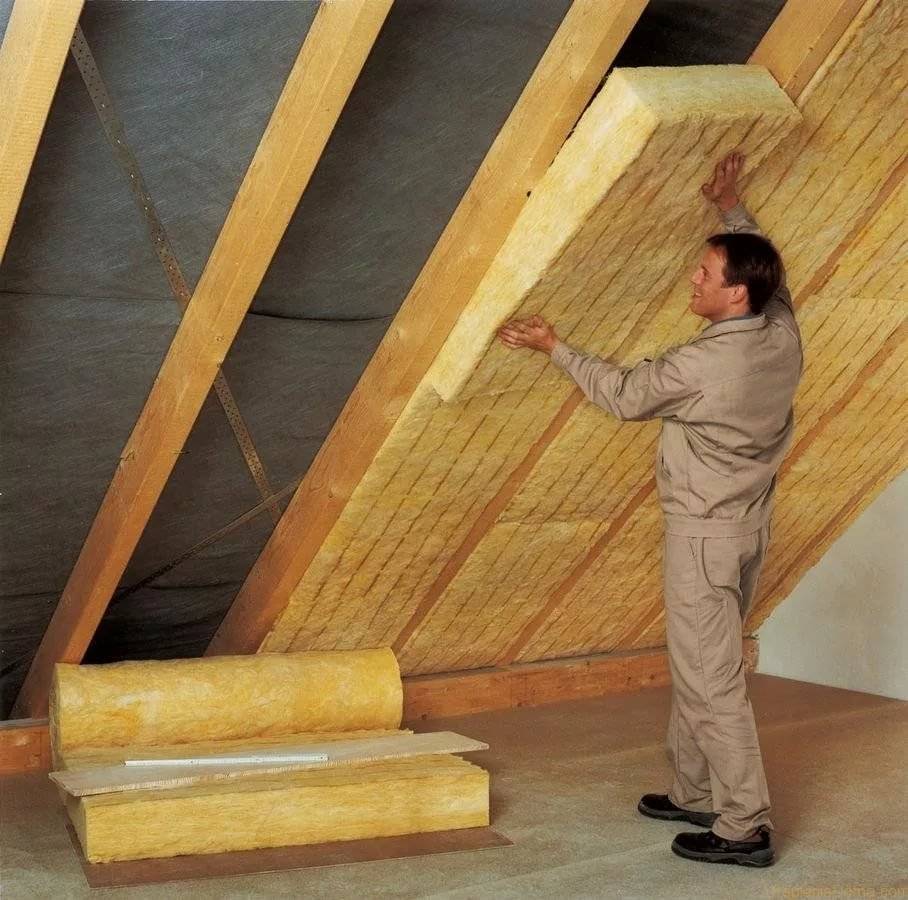

В первом случае проводится утепление крыши изнутри. Утеплитель закрепляется между стропилами, при этом кровельное покрытие может быть из:

• профнастила;
• металлической черепицы;
• керамической черепицы;
• гибкой черепицы;
• листов кровельной стали.

Во втором случае утепление можно проводить как сверху, так и снизу. При таком варианте конструкции не совсем правильно проводить работы изнутри с точки зрения теплотехники. Чаще всего в качестве несущих конструкций применяются железобетонные плиты или монолит, утеплитель укладывается поверх них. Для покрытия используют наплавляемые материалы.

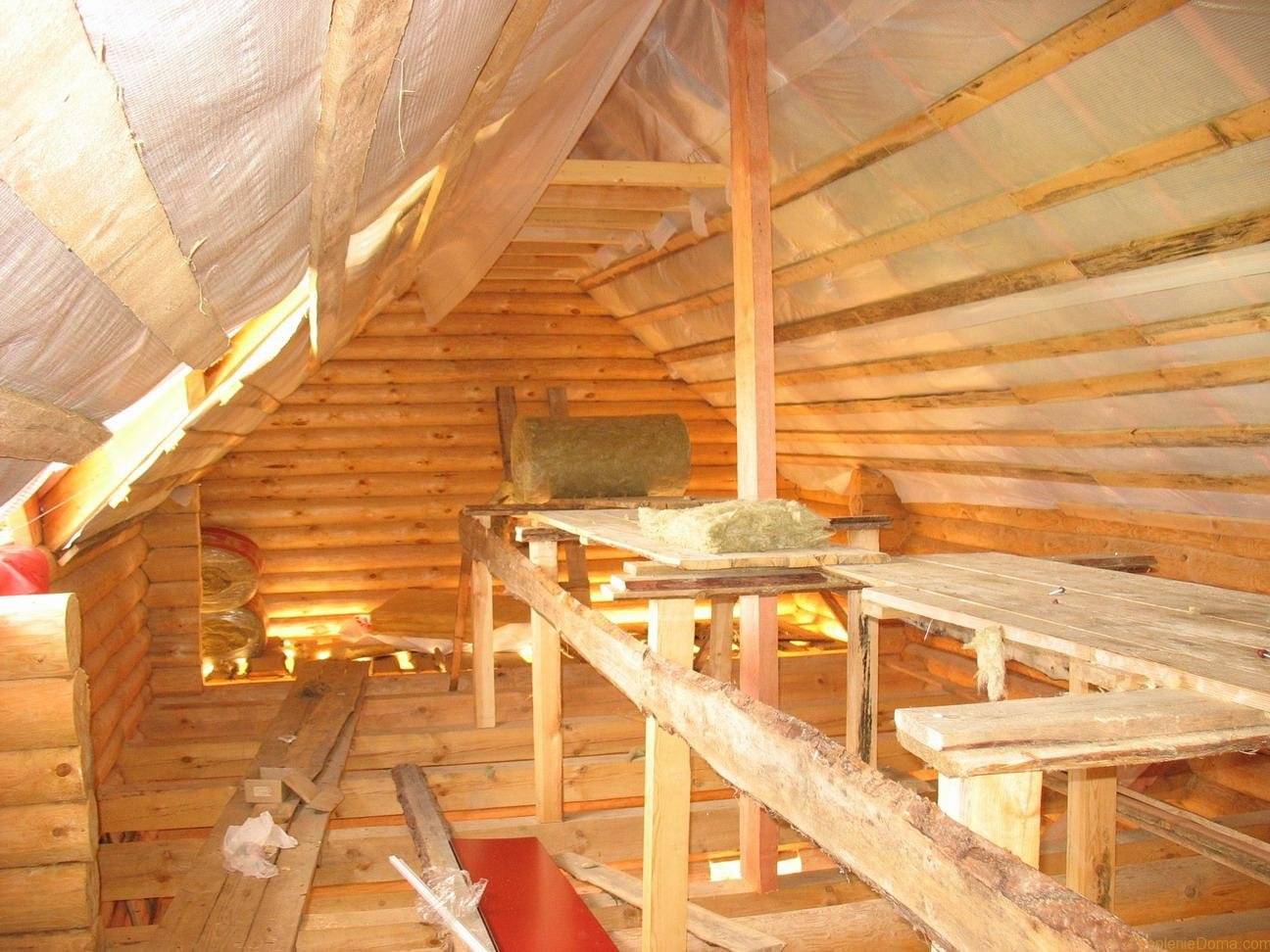

Плюсы и минусы жилья из дерева

Из школьных уроков мы все помним какими минусами обладает древесина. Она хорошо впитывает влагу и не охотно с ней прощается. Насыщенные водой пиломатериалы быстро начинают гнить и покрываются грибком, поэтому для них очень важна сушка.

Недостатки деревянного дома заключаются в следующем:

• Деревянный сруб всегда будет высыхать или намокать. Эта проблема может вызвать скорое разрушение материала, поэтому его приходится всегда обрабатывать лакокрасочными продуктами или чем-нибудь обшивать.
• Изменение размеров. Хоть на первый взгляд это не заметно, но насыщенная древесина обладает большими размерами, чем сухая. Такое свойство может сыграть злую шутку, если вы уложите все материалы плотно друг к другу.
• Голый сруб у большинства людей вызовет ощущение незаконченности.

Теперь давайте рассмотрим положительные моменты.

• Во всех помещениях деревянной конструкции будет создаваться благоприятный микроклимат и особая энергетика.
• Оптимальные температурные условия устраняют необходимость установки кондиционеров и прочих аналогичных устройств.
• Древесина обладает высокой звукоизоляцией и низкой теплопроводностью.
• Научно доказано, что свежие пиломатериалы оказывают на организм человека оздоровительные воздействия.
• Финансовая выгода.
• Быстрая и простая сборка сруба.

Как видите, положительные свойства древесины значительно значимее отрицательных, поэтому выбор очевиден.

Утепление плоской крыши

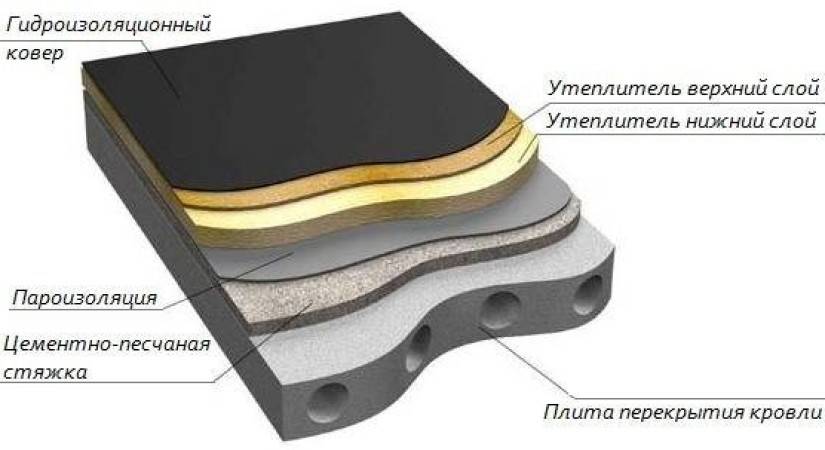

Схема однослойной теплоизоляции плоской кровли.

Технология утепления плоской крыши зависит от материалов перекрытия и особенностей эксплуатации.

Утепление плоской деревянной крыши

Обычно плоские деревянные крыши рассматривают как «признак» каркасного дома. Именно такую сферу применения указывают даже в «фирменном» описании кровельных систем компаний производителей тепло- и гидроизоляционных материалов ТехноНиколь. Но и в кирпичных домах деревянная плоская крыша не редкость, так как при относительно небольшом весе конструкции можно обеспечить достаточную жесткость и прочность кровли малоэтажного строения.

Одна из возможных схем утепления плоской деревянной кровли

Схема утепления выглядит так:

1. Основание. Влагостойкая OSB плита (класс 3 или 4).

2. Пароизоляционная пленка. Расстилают с перехлестом полос на 15-20 см по длинной стороне и по короткой (при наращивании в длину). По периметру пароизоляция должна подниматься на парапет и примыкающие поверхности на те же 15-20 см. Полимерно-битумные пароизоляционные пленки к основанию крепят с помощью клея или телескопического крепежа (вместе с теплоизоляцией). Полипропиленовую или полиэтиленовую пленку могут расстилать без крепления к основанию, фиксируя ее по периметру к стенкам примыкающих поверхностей с помощью самоклеющейся паронепроницаемой ленты.

3. Утеплитель на крышу дома. Для теплоизоляции плоской кровли могут применять три вида материалов: маты каменной ваты, экструдированный пенополистирол, жесткие плиты пенополиизоцианурата.

4. Кровельное покрытие.

Пожалуй как наиболее распространенный пример плоской утепленной крыши по деревянному перекрытию можно назвать террасу с выходом со второго этажа. Но в этом случае конструкция кровельного пирога по своему устройству ближе к утепленному перекрытию холодного чердака.

Утепление перекрытия террасы на втором этаже проводят между балок

В качестве кровельного покрытия плоских крыш используют рулонные гидроизоляционные материалы, которые позволяют выполнить сплошной и неразрывный верхний слой. Но, как и при утеплении скатной крыши, гидроизоляционный слой должен быть «дышащим». Есть два основных варианта устройства дышащей плоской кровли:

• применение полимерных мембран с высокой механической прочностью и устойчивостью к прямому воздействию ультрафиолета;

• двухслойное битумное покрытие – сверху наплавляемая рулонная изоляция, снизу подложка с вентилируемыми каналами (например, Унифлекс Вент).

К достоинству деревянной плоской крыши можно отнести то, что небольшой уклон устраивают за счет положения балок перекрытия. А он нужен даже у плоской крыши для отвода осадков в водосток.

Утепление плоской крыши по бетонному перекрытию

На этот вид утепленной плоской крыши приходится больше всего вариантов устройства кровельного пирога.

Начать с того, что есть неэксплуатируемые и эксплуатируемые плоские крыши. Причем «эксплуатация» может носить совершенно разный характер – от террасы в качестве зоны отдыха до обустройства так называемой «зеленой крыши».

Один из вариантов схемы эксплуатируемой плоской кровли с мавританским газоном

Если не учитывать разные варианты кровельного покрытия, то на бетонном перекрытии используется та же самая очередность слоев, что и на деревянном, кроме одного нюанса – организации уклона для отведения осадков во внешнюю или внутреннюю систему водостока. И здесь может использоваться несколько решений:

• устройство по перекрытию стяжки с уклоном;

• устройство по бетонному основанию насыпного уклонообразующего слоя из керамзита, отделенного от утепленного кровельного пирога армированной стяжкой;

• устройство насыпного уклонообразующего слоя из керамзита по слою из экструдированного пенополистирола или минеральной ваты, с последующей укладкой стяжки и кровельного покрытия;

• устройство уклонообразующего слоя из специальных плит или матов теплоизоляции, у которых одна поверхность расположена по отношению к другой с уклоном.

Материалы для теплоизоляции

Перед тем, как приступать к процессу укладки очень важно подобрать качественный материал. На сегодняшний день это сделать довольно трудно, поэтому я не советую засматриваться на новшества и обойтись проверенными временем продуктами. Список будет не большим, ведь таких продуктов немного

Список будет не большим, ведь таких продуктов немного.

• Минеральная вата. Производится в виде рулонов, плит и матов. Структура материала состоит из волокон стекла, шлаков и габбро-базальта. К его сильным сторонам можно приписать следующее: дешевизна, низкая воспламеняемость, простой монтаж. Стоит отметить, что этот продукт в процессе укладки может навредить вашему здоровью. Мелкие частицы стекла будут парить в воздухе словно пыль и здесь нужно быть аккуратным. При укладке такой теплоизоляции наденьте вещи из плотной ткани, перчатки, респиратор и очки. После окончания работы замочите обмундирование в воде.
• Пенополистирол или по-другому пенопласт. В строительстве он имеет довольно широкое применение. Им утепляют не только крышу, но и все, что только можно. Положительные стороны пенопласта на лицо. Он легкий, не боится влаги, обладает низкой теплопроводностью. Благодаря высокой пористости он обладает большими объемами, что очень выгодно для частных застройщиков.

Пенополистирол очень легко монтировать, но стоит отметить, что он довольно хрупкий. К серьезному недостатку можно отнести его паронепроницаемость, ведь за именно за счет нее может образовываться конденсат, разрушающий другие продукты кровельного пирога. Избавиться от переувлажненного воздуха можно при помощи искусственной вентиляции.

Пенополиуретан. Поставляется на строительные рынки в виде жидкой смеси или плит. Если с последним все понятно, то для смеси требуется специальное устройство, которое вспенивает жидкость. Получившаяся поверхность хорошо держит тепло, но полностью паронепроницаема, что вызывает скопление конденсата в чердачном пространстве. Большинство застройщиков деревянных домов отказываются от этого продукта, в связи с быстрым разрушением пиломатериалов.

Помимо самой теплоизоляции очень важно подобрать качественную пароизоляцию. В последнее время все больше застройщиков используют полимерные мембраны. Они крепятся к стропильной системе еще до начала укладки теплоизоляционных плит при помощи степлера или кнопок

В правильном кровельном пироге, пароизоляция укладывается с обеих сторон, т.е. перед кровельным покрытием и после теплоизоляции. Такая структура помогает защитить кровельные продукты со всех сторон и оставить их сухими

Они крепятся к стропильной системе еще до начала укладки теплоизоляционных плит при помощи степлера или кнопок. В правильном кровельном пироге, пароизоляция укладывается с обеих сторон, т.е. перед кровельным покрытием и после теплоизоляции. Такая структура помогает защитить кровельные продукты со всех сторон и оставить их сухими.

Пароизоляционная мембрана может быть сплошной, однонаправленной и двунаправленной. В первом случае мы сталкиваемся по сути с обыкновенной пленкой. Она не может пропускать влагу и полностью изолирует материалы за собой. Что касается двух других видов, то они способны пропускать влагу в заданном направлении. Очень часто можно увидеть, как однонаправленная мембрана укладывается на теплоизоляционные плиты. Это позволит избавиться от влаги, если она все же найдет способ туда проникнуть.

Требования для утеплительного материала

Как вы уже поняли, процесс укладки теплоизоляционного продукта ведется с внутренней стороны крыши, а точнее в чердачном перекрытии. Впрочем, такую работу целесообразно проводить лишь в том случае, если кровельные работы давно завершены. Внутреннее утепление, как и большинство работ кровельных работ, имеет свои нюансы.

• Чтобы полностью прекратить теплопотери через крышу вам потребуется материал, толщина которого минимум 150 миллиметров. Такой толстый слой не всегда будет на пользу, ведь маленькие чердачные помещения потеряют еще больше места. Перед монтажом стоит продумать этот момент. Если вам не нужна чердачная площадь, то вы можете смело укладывать утеплитель, а вот при ее использовании могут возникнуть трудности.
• Внутренняя термоизоляция укладывается прямо за обшивочным материалом, как правило, это вагонка или гипсокартонные плиты. Это очень плохо, ведь влага сможет без проблем добраться до утеплителя и разрушить его в кратчайшие сроки. В процессе такой эксплуатации материалы будут наполняться водой и трамбоваться внизу. Решением этой проблемы может стать использование гидрофобных материалов, т.е. тех, что не боятся влаги. К таким продуктам можно отнести пеностекло и пенополистирол.
• Опытные кровельщики отмечают, что выполнение внутренней теплоизоляции несколько труднее внешней. Здесь материал приходится обрезать и подгонять под размеры стропильного шага. Кроме этого, все работы ведутся с поднятыми руками, что так же крайне неудобно. Именно поэтому расценки на такой процесс выше.

Находящиеся в доме материалы не должны обладать высокой степенью горючести, источать вредных запахов на протяжении всего периода эксплуатации. Большинство застройщиков игнорируют эти требования и приобретают самые дешевые продукты. Конечно, раз на раз не приходится, но в случае пожара будьте уверены, что крыша сыграет в нем большую роль. Кстати, чистые и негорючие материалы практически в два раза дороже, может именно поэтому жильцы частных домов идут на риск?

Теплоизоляция скатной кровли

Всего выделяют два вида утепления скатной крыши — утепление перекрытий(чердачное) и утепление скатов(схема утепления крыши мансарды).

При чердачном утеплении не так важен тип и прочность материала — так как нет рисков ската, оголения и деформации материала.

А вот при мансардном нужно обратить внимание на прочность материала, на его способность сохранять форму и не скатываться. При утеплении перекрытий чердак должен проветриваться, желательно поддерживать в нем температуру, близкую к уличной. При утеплении перекрытий чердак должен проветриваться, желательно поддерживать в нем температуру, близкую к уличной

При утеплении перекрытий чердак должен проветриваться, желательно поддерживать в нем температуру, близкую к уличной.

Узлы утепления кровли — свесы, парапеты и карниз крыши

При изоляции вышеперечисленных элементов помимо соблюдения стандартных требований(гидроизоляция и т.д.), имеет важное значение защита стыков «слоев» от попадания влаги при дожде или снеге. Для этих целей применяются доски, вагонка, оцинкованная сталь и прочие подобные материалы. Ими необходимо прошить кровлю с торца, не оставив горизонтальны зазоров, в которые может просочиться влага

Ими необходимо прошить кровлю с торца, не оставив горизонтальны зазоров, в которые может просочиться влага.

Утепление свесов крыши можно осуществить с помощью минеральной ваты или отделочного материала — вагонки или профнастила. По такому же принципу производится утепление парапета кровли.

Распространенные ошибки

При установке теплоизоляционного материала очень часто совершаются ошибки, результатом которых является сокращение срока эксплуатации и потеря качественных характеристик утеплителя. Самые частые из них:

• Гидроизоляционный слой не установлен.
• Гидроизоляция смонтирована, однако не закреплена. Следствием является смещение слоя утеплителя и образование холодовых щелей.
• Во многих случаях при проведении работ забывают о необходимости вентиляционного зазора. В результате отсутствия вентиляции образуется большое количество конденсата, который проникает в утеплитель и со временем становится причиной гниения системы стропил.
• Еще одна распространенная ошибка – отсутствие пароизоляции.

Технология утепления крыши

Любая правильно уложенная кровля состоит из определенного последовательного сочетания материалов, формирующих так называемый кровельный пирог или схему утепления кровли.

Нарушение последовательности или пропуск одного из «слоев пирога» может привести к печальным последствиям, поэтому давайте подробно разберем весь пирог утепления кровли, начиная снизу и поднимаясь к самому верху крыши.

В качестве кровли вы можете выбирать любой полюбившийся вам материал: профнастил, ондулин, мягкая черепица и т.д.  А теперь рассмотрим стандартный порядок утепления мансарды под двускатной крышей:

Теплоизоляция плоской кровли

Как сделать утепленную крышу при монтаже плоской кровли? Следует отметить, что плоская крыша может утепляться и снаружи, и изнутри.

В состав пирога плоской кровли входит:

• пароизоляция;
• теплоизолятор;
• гидроизоляционный слой из рулонного материала;
• насыпной слой (дренаж + цементно-песчаная смесь).

Наружное утепление удобнее всего выполнять с использованием минеральной базальтовой ваты. Также можно применять пенополистирол и другие жесткие утеплители. При этом следует учитывать, что полимерные утеплители нельзя применять при монтаже кровельного покрытия с высокими требованиями к пожаробезопасности.

Стоит ли вообще утеплять кровлю в конкретном доме?

Здесь главное принять принципиальное решение – будет чердак использоваться как «не утепленная» кладовка для различной мелочевки или все же там планируется сделать жилую комнату.

Утеплять кровлю по стропилам следует исключительно во втором случае, при обустройстве мансарды. Лежащий на крыше снег обязательно должен быть изолирован от мансардного тепла, иначе он начнет подтаивать и превращаться в лед с последующим повреждением кровельных материалов.

А вот в ситуации с нежилым чердаком следует утеплять перекрытие между жилыми комнатами в доме и подкровельным помещением. В противном случае он перестанет выполнять возложенные на него функции и плюс на стропилах могут начаться коррозийные процессы.

Подготовительные работы

При утеплении кровли пенополистиролом изнутри подготовительные работы сводятся:

• к обработке деревянных конструкций антисептиками и антипиренами;
• устройству настила из обрезной доски или листов OSB. Настил крепится к стропилам гвоздями или саморезами, а обрешетка к настилу с помощью металлических уголков и саморезов по дереву;

Настил из доски.

Настил из OSB.

монтаж обрешетки из вертикально закрепленных реек 40х100 мм.

Плоская крыша все чаще встречается в частном строительстве и это не только крыша гаража, но и жилых зданий, где потолок одновременно является кровлей. Здесь подготовительные работы сводятся к следующим операциям:

• убирается строительный мусор;
• заделываются ремонтным раствором трещины и стыки между плитами перекрытия;
• наносится битумная грунтовка;
• если нет уклона в 5o, заливается бетонная стяжка в 3 см, формирующая его. Нужен для стека воды во время дождя;
• на поверхность перекрытия наклеивается внахлест рулонный гидроизоляционный материал (рубероид, «Технониколь» и др.) с заходом на стену на 15-20 см;
• стыки проклеиваются битумной мастикой или горячим битумом;
• гидроизоляционный слой внахлест, с заходом на стены накрывается непроницаемой пароизоляционной пленкой (полиэтиленовой). Стыки проклеиваются скотчем. Пленка крепится к гидроизоляции мастикой или степлером.

Характеристики, плюсы и минусы утепления кровли пенопластом

В быту пенопластом называют любой легкий пористый материал, полученный в процессе полимеризации стирола. Однако, это не совсем так. Есть два очень похожих друг на друга утеплителя, но с разными характеристиками. Объединяет их лишь исходное вещество — стирол.

В одном случае сырье вспенивают и без помощи пресса формуют упругие, белого цвета плиты, которые легко крошатся и ломаются при изгибе. Их и принято называть пенопластом. Во втором случае стирол в процессе полимеризации продавливают через мелкие отверстия, получая более плотный и прочный на изгиб и растяжение материал. Продавливание через решетку называется экструзия, а продукт, полученный таким методом — экструдированным.

Чтобы в процессе работы не ошибиться в виде материалов, принята практика пенопласт не окрашивать, а оставлять белого, в крайнем случае, серого цвета, а в экструдированный пенополистирол добавлять красители.

Характеристики

У беспрессового пенополистирола внутренняя структура состоит из зерен, в которых до 98% объема занимают воздушные камеры. Благодаря этому, материал имеет несколько очень важных для утеплителя свойств:

• низкий уровень теплопроводности — 0,037-0,043 Вт/(м×°К);
• малый удельный вес — 8-40 кг/м3;
• высокий уровень сопротивления на сжатие — 0,04-0,16 мПа;
• низкое водопоглощение — 2-4%.

Какому утеплителю отдать предпочтение

Современные утеплители отличаются:

• пожарной безопасностью;
• превосходными теплоизоляционными свойствами;
• малым весом;
• экологичностью;
• простотой монтажа;
• универсальностью, которая позволяет использовать один и тот же материал для утепления разных кровельных систем;
• длительным сроком службы.

Производители предлагают достаточно большой ассортимент. При этом поставка может производиться в виде матов, рулонного материала и насыпью. При желании всегда можно выбрать подходящий вариант по ценовому фактору. В частности  утеплить кровлю можно с помощью:

• Минеральной ваты, представляющей собой волокно, получаемое из расплава силикатных металлургических сплавов, иногда из горных пород. Поставляется в плитах и рулонах. Может иметь разнообразные размеры и плотность. Однако ее использование потребует устройства хорошей гидро- и пароизоляции.
• Стекловаты, изготавливаемой из минерального волокна. Может иметь различные размеры и разную теплопроводность, быть в виде плит и рулонного материла. Обладает хорошими звукоизоляционными свойствами.
• Пенополистирола, который к тому же отличается гидрофобностью, стойкостью к поражению биопаразитами. Выпускается в форме плит. Сохраняет свою форму в течение длительного времени эксплуатации. Отличается повышенной стоимостью.
• Опилок, которые укладываются вместе с известью. Однако, не смотря на доступность данного утеплителя, использовать его при устройстве кровли стоит в самом крайнем случае из-за большого риска возгорания.
• Керамзита, отличающегося высокими теплоизоляционными свойствами.

Выбор конкретного материала будет зависеть от типа утепляемой крыши и имеющих финансовых возможностей. Если решено приобрести ватный материал, лучше выбрать тот, в характеристиках которого обозначено, что он гидрофобный. Это означает, что в процессе производства утеплитель был обработан специальным составом, который предотвращает впитывание влаги.

Требования к качественному утеплителю для крыши

Эффективность утепления определяется правильным выполнением теплоизоляционных работ и свойствами самого материала. Поэтому для термоизоляции кровли нужно выбирать утеплитель, который будет соответствовать таким требованиям:

• Коэффициент теплопроводности – рекомендуется выбирать материал с показателем не выше 0,050 Вт/м°C. Но лучше, если он будет еще ниже.
• Удельный вес – чем он будет ниже, тем меньшие нагрузки будут воздействовать на стропильную систему.
• Стойкость к температурным перепадам в широком диапазоне – от сильного нагрева в летний период до предельно низких температур зимой.
• Гигроскопичность – материал должен обладать минимальным влагопоглощением. Высокое содержание влаги существенно снижает его теплоизоляционные качества.
• Устойчивость к микробиологической коррозии – утеплитель не должен способствовать развитию грибка и плесени, быть комфортной средой для обитания насекомых и грызунов.
• Пожаробезопасность – абсолютная негорючесть или длительная сопротивляемость горению.
• Экологическая безопасность – отсутствие опасности для здоровья жильцов и окружающей среды.

Рисунок 5. Некоторые виды утеплителей

Оптимальная толщина утеплителя для кровли определяется в зависимости от климатических условий региона, свойств самой теплоизоляции, используемого кровельного материала и других факторов. Например, для ЦФО толщина минеральной ваты составляет 200мм.
