Чертежи
Сегодня в сети можно найти множество чертежей самодельных топливных блоков (горелок для биокаминов).
Мы же предлагаем самый простой вариант, для реализации которого схема не нужна.
Вот что нужно сделать:
- Изготовьте или возьмите уже готовую ванночку из нержавеющей стали толщиной 2 мм. Глубина ее должна составлять 3 – 5 см, длина и ширина — любые, в зависимости от того, какой величины камин вы хотите сделать.
- Возьмите пластину той же толщины, длина которой равна длине внутреннего пространства ванночки.
Ширина пластины в сантиметрах определяется формулой:
W = Wв – 1.5 + 2xHв
Где:
- Wв – ширина внутреннего пространства ванночки, см;
- Hв – глубина ванночки, см.
Оба длинных края пластины нужно согнуть под углом в 90 градусов так, чтобы получились «ножки» с высотой, равной глубине ванночки (Hв). Таким образом, пластина превратится в П-образную деталь с такой же, как у ванночки, длиной, но в ширину — на 1,5 см меньше.
Далее:
- В одной из «ножек» П-образной детали нужно просверлить множество отверстий. Также ее можно изрезать, превратив в подобие расчески.
- П-образная деталь устанавливается на «ножки» в ванночку так, чтобы между ее перфорированной или изрезанной «ножкой» и стенкой ванночки оставался зазор в 1,5 см. Все, горелка готова.
Остается залить в ванночку топливо и поджечь его. Пламя образуется только на узкой открытой полоске шириной 1,5 см, большая же часть поверхности, накрытая П-образной деталью, из-за отсутствия воздуха гореть не будет. При этом топливо через отверстия или прорези в пластине будет свободно поступать в «рабочий» объем.
Чертеж горелки
Для гашения пламени нужно вырезать пластину — ею будет накрываться зона горения.
Топливо будет сгорать без остатка, если дну ванночки придать небольшой уклон в сторону «рабочего» объема. Для этого нужно налить небольшое количество гипсового раствора в емкость, а затем слегка ее наклонить и подождать, пока смесь затвердеет. «Ножку» П-образной детали, не имеющую перфорации, нужно будет немного укоротить, чтобы конструкция, несмотря на уклон дна, оставалась горизонтальной.
Можно ли самостоятельно изготовить топливный блок с двойным дном? Да, и очень легко. Края бортов ванночки по всему периметру нужно отогнуть так, чтобы она стала похожей на перевернутую шляпу с полями. Теперь нужно взять или изготовить ванночку чуть большего размера и поместить в нее горелку: ее «поля» лягут на борта большей ванночки, так что вся конструкция в итоге превратится в резервуар с двойным дном.
Горелка с наполнителем
Как было сказано, наилучшим наполнителем для самодельного топливного блока выступает минеральная вата.
Но не все ее разновидности обладают одинаковыми свойствами.
Для наших целей наилучшим образом подходит белая стекловата на акриловой основе и вот почему:
Этот материал является наиболее гигроскопичным (хорошо впитывает жидкость).
При этом он обладает высокой паропроницаемостью: спиртовые пары будут проникать в него беспрепятственно.
При изготовлении данной разновидности минеральной ваты формальдегид не используется, поэтому она является экологически чистой
Если же вату с акрилом вам раздобыть не удалось, используйте любую другую, важно только, чтобы она была как можно более мягкой.. Наполнитель следует уложить в П-образную деталь
Напитавшись топливом, он будет постепенно отдавать его, делая работу биокамина более продолжительной
Наполнитель следует уложить в П-образную деталь. Напитавшись топливом, он будет постепенно отдавать его, делая работу биокамина более продолжительной.
При наличии стекловаты примитивную горелку можно сделать из любой металлической емкости — кружки или консервной банки.
Наполнитель нужно поместить внутрь (необходимо заполнить весь объем), после чего резервуар накрывается сверху круглой металлической сеткой. Теперь можно заливать топливо в горелку и поджигать его.
12 Биотопливо
Это вид топлива из сырья биологического происхождения, которое производится из растительного или животного сырья либо путем переработки биологических отходов. Из-за своей специфики это один из лучших видов горючего, для которого не требуется вывод в дымоход, так как не выделяет угар
ных газов при сжигании и не образует копоть, характерный запах и сажу. По химическому составу каминное биотопливо – это практически чистый эталон, распадающийся при сжигании на воду и углекислый газ. Само пламя не имеет ярко выраженного оранжевого цвета, к которому мы привыкли.
Топливо, считающиеся биологическим, помимо отопительного действия, может еще применяться для выделения энергии, которая подойдет, например, для работы привычной нам лампы-керосинки, и плюсом будет то, что лампа не выделяет неприятный запах, но также у нее нет копоти.
12.1 Разновидности биотоплива и их особенности
Приставка «био» в названии горючего определяет его экологичность. Ведь в изготовлении этого вида топлива задействованы возобновляемые природные ресурсы. В качестве основных компонентов, использующихся в производстве экологического горючего, выступают зерновые и травянистые культуры с высоким содержанием сахара и крахмала. Так, тростник и кукуруза являются наиболее подходящим сырьем для создания биотоплива.
Биогорючее для биокаминов, производимое из натуральных компонентов, по своим энергетическим характеристикам не уступает следующим менее экологичным аналогам:
- биогаз, являющийся продуктом специфической переработки различных мусорных отходов, подобно природному газу используется для создания тепловой и механической энергии;
- биоэтанол, практически полностью состоящий из спирта, может заменить бензин;
- биодизель изготавливается из растительного масла для заправки автомобилей и прочих целей.

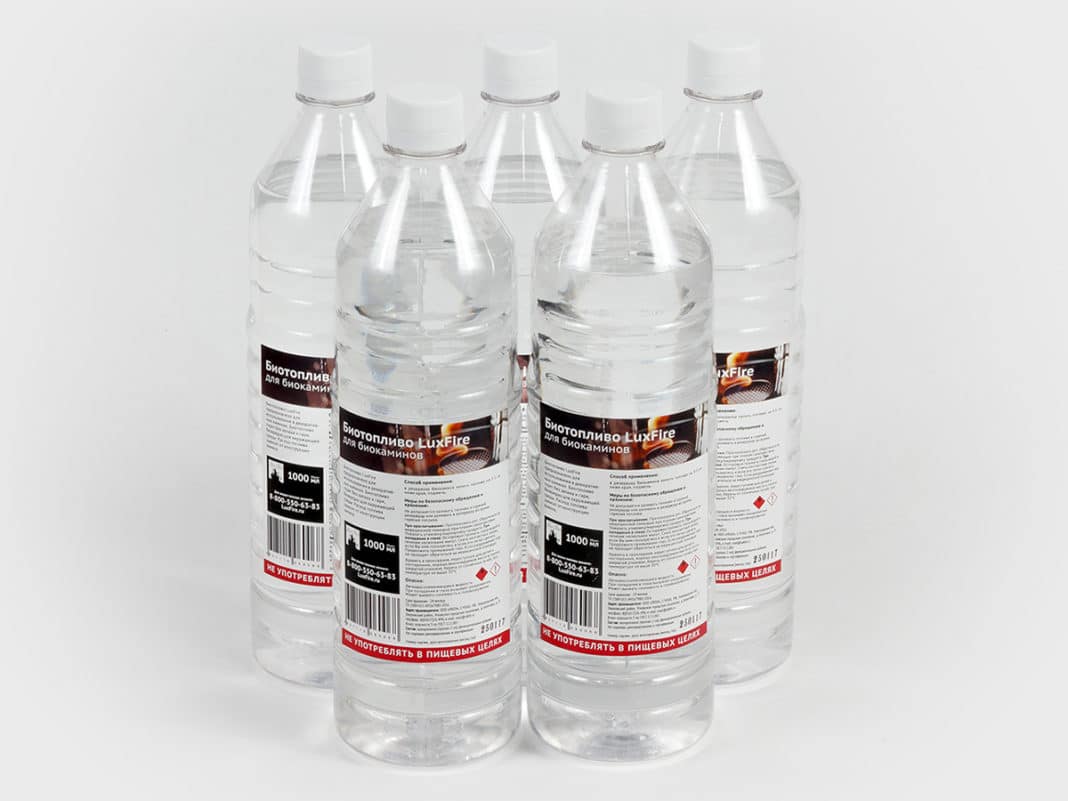

Для растопки биокаминов отдается предпочтение биоэтанолу – бесцветной и не имеющей запаха жидкости. Среди его преимуществ отмечают следующее:
- Экологичность обусловлена полным отсутствием выработки угарного газа, копоти и сажи.
- Легкость очистки горелок.
- Высокая пожаробезопасность и надежность использования топлива за счет термоизоляции корпуса камина.
- Отсутствие необходимости в монтаже вентиляционных приборов.
- Удобство транспортировки самого топлива и простота установки устройства.
- Возможность регулировки интенсивности горения.
- Высокая теплоотдача.
- Не требуются заготовка дров и уборка возле камина грязи, мусора и пепла.
- Пары, выделяющиеся при нагревании этилового спирта, способствуют нормализации уровня влажности в помещении.
12.2 Расход биотоплива и эффективность работы
Средний расход биотоплива на основе биоэтанола составляет от 0,36 до 0,5 л в час. В процессе сгорания 1 литра горючего выделяется около 5 кВт*ч тепловой энергии. По своей производительности биокамин схож с типовым электрообогревателем мощностью в 3 кВт.
Эффективность работы камина на биологическом топливе составляет порядка 95%. Это горючее очень экономично при расходе.
Для того чтобы в комнате появился приятный запах во время работы биокамина, достаточно капнуть несколько капель любого эфирного масла на декоративные элементы. Для того чтобы пламя в камине было теплых оттенков, необходимо приобретать горючее со специальными присадками.
12.3 Как сделать биотопливо самостоятельно
Для изготовления хорошего и безопасного топлива для биокамина необходимо подготовить некоторые ингредиенты:
- эталон, который продается в аптеке;
- бензин с высокой степенью очистки.
Эталон должен быть сильным – 96%, а бензин подходит исключительно очищенный, к примеру, это может быть бензин для зажигалок. Имея нужные компоненты, можно быстро и без особых усилий приготовить топливо.
- На литр спирта понадобится 50-80 грамм очищенного бензина. Компоненты необходимо перемешать до однородности (сначала они могут расслаиваться). Рекомендуется смешивать составляющие перед применением, тогда бензин не успеет отслоиться от спирта.
- Топливо, сделанное своими руками нужно налить в железную посуду или в горелку для камина, после чего его можно зажечь и любоваться равномерным пламенем без какого-либо запаха, сажи и гари. Во время работы биокамина советуют, чтобы форточка была открыта, для выхода углекислого газа.
Биотопливо, приготовленное своими руками, ничем не хуже магазинного. Если камин на топливе будет гореть целый час, то расходуется 0,4 литра горючего. При наличии топливного бака в 2,5 литра камин может гореть около 8 часов без дозаправки.
Расход топливной жидкости
При выборе и покупке биоэтанола у новичков обычно возникает вопрос, топлива для биокамина на сколько хватает. Все зависит от объема, конструкции горелки, насыщенности, величины языков пламени. Обычно полной заправки топливного блока хватает на 2,5-3 часа. . Настольные модели типа Lux Fire «Пикник» S сжигают преимущественно в пределах нижней границы, а пристенные — верхней.
При этом нужно понимать, что свою роль играет также опция регулировки пламени, если в конкретной модели она предусмотрена (Zefire Flagman 1600, FireBird «Глория» и т. п.). Специальная крышка-слайдер при задвигании-отодвигании влияет на интенсивность выделения паров биоэтанола. И бывает так, что даже в больших по размерам конструкциях типа Zefire Orion 900 расход получается небольшим, а вид огня красивым, стелющимся.
Если конструкция имеет горелку значительных габаритов, необходимо позаботиться и о доступе кислорода в помещение. О вытяжке речь не идет, но проветривать комнату периодически настоятельно рекомендуется. Для маленьких декоративных моделей достаточно воздуха внутри помещения. Сколько нужно топлива для биокамина, как видим, зависит от индивидуальных особенностей модели и условий ее эксплуатации.
Что такое биотопливо
Биотопливо – это экологически чистый материал, производимый на основе биоэтанола. Представляет собой жидкость без цвета и резкого запаха. Обладает высокой горючестью. В процессе горения распадается на воду и углекислый газ, поэтому безопасен для использования в помещениях.
Свойства у биотоплива следующие:
- Этанол, входящий в состав жидкости, в процессе горения распадается на пар, оксид углерода и сопровождается выделением энергии. Абсолютно безвреден для организма человека и не пахнет.
- Отсутствуют твердые продукты распада (копоть, зола) в процессе работы экокамина.
- КПД при горении достигает 95%.
- В жидкостях с добавлением морской соли присутствует эффект потрескивания натуральных дров.
- При горении топлива языки пламени похожи цветом и формой на огонь в классическом камине.
Основу биологического топлива составляет этанол, растительного происхождения. Получают его путем ферментации сахаров большинства растительных культур, таких как пшеница, свекла, картофель, сахарный тростник, бананы и другие. Однако в чистом виде этот вид топлива не продают, а обязуют проводить денатурацию спирта.
Для дополнительных эффектов в жидкость добавляются красители или морская соль.
Экотопливо обладает следующими характеристиками:
- В процессе сгорания не образует золы.
- Не выделяет вредных газов.
- Отличается экологической безвредностью.
- Имеет длительный период горения.
- Прост в использовании.
Экологически чистое топливо производится по всему миру. Лидирующие позиции по изготовлению этого горючего принадлежат ЮАР, Индия, Китай.
Различают следующие виды биотоплива:
- Биогаз – отходы мусора и производства подвергаются предварительной обработке и из них выделают газ, аналог природного.
- Биодизель – получают из природного масла и жиров биологического происхождения (животного, микробного, растительного). Основным сырьем для производства этого вида горючего служат отходы пищевой промышленности или масла пальмовое, кокосовое, рапсовое, соевое. Наибольшее распространение получило в Европе.
- Биоэтанол – топливо на основе спирта, заменитель бензина. Этанол получают путем ферментации сахаров. Сырьем для производства служит целлюлозная биомасса.
К достоинствам экологически чистого топлива относятся следующие:
- В процессе горения горючего не образуется дым, вредные газы, копоть и сажа.
- Интенсивность пламени и теплоотдачи при горении биотоплива можно регулировать.
- Легко поддаются очистке топливный блок и отдельные элементы конструкции.
- Для работы конструкции не требуется установка воздухоотводящих конструкций.
- Горючее для биокамина легко транспортировать и хранить.
- Отсутствие мусора при хранении, в отличие от твердого топлива.
- Не требуется устройство отдельного помещения для хранения большого количества горючего.
- Теплоотдача при горении топлива составляет 95%.
- Во время горения экотоплива воздух в помещении увлажняется благодаря выделению пара.
- Исключен возврат пламени.
- Благодаря устройству биокамина и особенности строения горелки с биотопливом конструкция пожаробезопасна.
- Низкая стоимость топлива при небольшом расходе.
Использование экологически чистого горючего просто в быту. Используя гель, достаточно просто открыть банку с гелем и установить его в конструкции биокамина, спрятав в декоративных элементах или емкости. При применении жидкого топлива, достаточно налить его в топливный бак и зажечь. Однако, несмотря на все положительные качества, это вещество обладает несколькими минусами.
- Запрещено хранение емкости с горючим вблизи открытого огня;
- Нельзя доливать горючее во время работы биокамина; требуется потушить устройство и дождаться его полного остывания;
- Разжигание камина разрешено только специальной зажигалкой или при помощи электроподжига.
Свойства биотоплива
После денатурации этанол становится безвредным для внешней среды, поэтому каминное биотопливо совершенно не оказывает никакого вредного воздействия ни на человека, ни на растения и животных. Когда этанол горит, то он разлагается, после чего образуются оксид углерода, пар и небольшой объем тепла. При горении появляются пламенные языки. Биотопливо совершенно безопасно и горит оно без появления запаха и дыма, поэтому нет необходимости в установке вытяжки. Кроме того, полученное тепло не пропадает, а остается в таком же объеме. КПД такого топлива составляет 95%. Ознакомьтесь с видео чтобы понять каким образом танцующие языки пламени играют с использованием био-топлива.
Видео: как горит Биотопливо
Пламя при горении топлива выглядит так, словно горят настоящие поленья. Если же использовать биотопливо, содержащее морскую соль, то создастся иллюзия настоящего огня с потрескивающими дровами .
Основные виды биотоплива:
- Твердое — в основном дрова, топливные брикеты, пеллеты как вид био топлива на основе твердых гранул неприятного запаха;
- Жидкое — биоэтанол, являющийся заменителем бензина с добавлением чистого спирта, биодизель из растительных масел, биометанол (перспективное направление на основе конверсии морского планктона и последующей переработки в экологическое топливо), биобутанол выводят из нефти и диметиловый эфир (добывается из переработанной целлюлозы);
- Газообразное — биогаз, считающийся аналогом газа, который изготавливается из специально обработанных отходов;
Пеллеты — разновидность биотоплива в качестве твердых гранул
Биодизель — это топливо, которое производится путем переработки растительных, животных жиров, а также жиров микробного происхождения. Сырьем могут служить пальмовое, кокосовое и другие масла или переработанные отходы пищевой промышленности. В настоящее время разрабатывается технология производства топлива из морских водорослей. Биодизель, полученный из масел, является наиболее популярным биотопливом в европейских странах.
Биоэтанол — это спирт, который вырабатывается при ферментации углеводов. Наиболее распространенные углеводы для таких целей — это сахар и крахмал, которые содержатся в кукурузе или сахарном тростнике.
Особенности самостоятельного изготовления биокамина
Как правило, мастера изготавливают биокамины для квартиры своими руками с использованием:
- силиконового герметика;
- фитиля в виде нити;
- биотоплива;
- стекла, габариты которого равны формату А4;
- стальной сетки, заменить которую можно металлическим противнем;
- гальки или камней.
Начиная изготавливать биокамин своими руками, следует учесть, что в роли экрана станет выступать стеклянный лист, упростить задачу позволит применение взамен этого элемента стандартного стекла от фоторамки. Будет нужно подготовить 4 листа, из которых предстоит сделать куб, лишенный верхней и нижней частей. Сопряжение полотен следует осуществлять посредством силиконового герметика. На следующем этапе предстоит смонтировать стальной ящик, в него должна свободно входить стеклянная конструкция. Один элемент в другом тоже необходимо укрепить герметиком. В таком состоянии заготовки следует оставить на сутки.
От излишков силикона нужно избавиться, в чем поможет лезвие. От куска стальной сетки следует отрезать элемент, который будет соответствовать форме ящика. Для того чтобы получилась горелка для биокамина, своими руками рекомендуется подготовить стальной элемент подходящего размера, это, например, может быть банка из-под краски. Ее стоит поместить в ящик, а сверху защитить сеткой, уложенной в несколько слоев. Декорировать конструкцию позволят камни. Система должна иметь фитиль, его рекомендуется изготовить из шнурка, который станет располагаться в банке с топливом. Для розжига можно применять зажигалку или длинные спички.
Расход и эффективность работы
Вполне очевидно, что данный вопрос интересует всех, кто решил использовать камин на биологическом топливе. В действительности расход является не слишком большим, а эффективность типового камина является довольно высокой.
При сжигании 10 литров биотоплива выделяется около 70 кВт/ч электрической энергии. Что касается расхода, то современные камины потребляют не более 0,4-0,5 л топлива в час, этот показатель сравним с работой электрического обогревателя мощностью 3 кВт.
Главное отличие экокамина от электрообогревателя состоит в том, что он увлажняет воздух, тогда как обогреватель высушивает его.
Инструктаж по сборке большого биокамина
Если нужно сделать биокамин большого размера, самым сложным будет изготовление топливного бачка. Проще всего приобрести готовый элемент в специализированном магазине.
Если же предполагается сделать бачок самостоятельно, нужно взять лист металла толщиной более 3 мм. Это должна быть нержавеющая сталь, иначе при горении возможные нежелательные химические реакции и даже появление токсичных испарений.
В специализированных магазинах продаются топливные баки для биокаминов из нержавеющей стали. Они комплектуются удобными задвижками для погашения огня
Собственно бачок должен состоять из двух отсеков. Нижний предназначен для заливки топлива. В верхнем отсеке сгорают пары горючей жидкости. Между этими отделениями должна находиться разделяющая пластина с отверстиями, благодаря которым пары попадают в зону горения. Форма бака может быть разной, это зависит от модели камина.
Наиболее востребованный вариант – топливный бак в форме параллелепипеда с узким верхним отсеком.
Проще изготовить цилиндрический бачок. Для этого можно взять обычную кружку и накрыть ее вырезанной по размеру крышкой из мелкоячеистой металлической сетки. Через сетку можно будет заливать топливо, что достаточно удобно.
Таких кружек-бачков в конструкции биокамина может быть несколько. Их можно расположить в несколько рядов или по кругу
Важно не забыть убрать у кружек ручки. Сделать это нужно аккуратно, чтобы не образовалось отверстие
Определившись с топливным баком, можно приступать к изготовлению биокамина. Выполним напольную модель с двумя стеклянными экранами. Для работы нужно приготовить огнестойкое стекло для экранов, топливный бак в форме параллелепипеда, шайбы, болты и силиконовые прокладки для стекла, пластиковые или металлические ножки.
Кроме того, для изготовления основания нам потребуется толстая фанера либо гипсокартон, саморезы и бруски из дерева 40х30 мм.
Начинаем с основания. Размечаем лист фанеры и аккуратно выпиливаем из него боковые части короба-основания и верхнюю панель. Нижнюю часть короба мы делать не будем.
Во-первых, ее присутствие значительно утяжелит конструкцию. Во-вторых, без нее закреплять стеклянные листы будет намного удобнее. Готовим два отрезка из деревянного бруска, на которые будет закрепляться фанера.
Биокамин с двумя стеклянными экранами можно изготовить самостоятельно. Оформление основания может быть самым разным – в виде консоли, столика, короба
На выпиленной из фанеры панели намечаем место, где будет закреплен топливный бак. Вырезаем необходимое посадочное отверстие под резервуар. Теперь собираем каркас и закрепляем на нем верхнюю панель. Края конструкции хорошо обрабатываем.
Если мы использовали не фанеру, а гипсокартон, его края необходимо обработать шпатлевкой. Декорируем получившееся основание любым подходящим способом: красим, покрываем лаком и т.п.
Готовим стеклянные панели. Сначала вырезаем две детали нужного размера. В каждой из них нужно просверлить отверстия под декоративные крепежи. Это довольно сложно, поскольку при малейшей ошибке стекло может треснуть. Если нет опыта таких работ, лучше доверить процесс опытному мастеру с набором специальных инструментов. На боковых стенках основания тоже сверлятся отверстия под крепежи.
Теперь закрепляем стеклянный экран на основании. Для этого пропускаем через стекло болт, не забываем надеть силиконовую прокладку, чтобы не повредить стекло. Пропускаем болт через основание, надеваем шайбу и закручиваем гайку
Делать это нужно предельно осторожно, не прикладывая чрезмерных усилий, иначе стекло может растрескаться. Таким образом устанавливаем оба стеклянных экрана
В процессе сборки конструкции обязательно используются силиконовые прокладки, иначе стекла могут не выдержать нагрузки и потрескаться. Разумно использовать более прочный вариант – закаленное стекло
На нижнюю часть стеклянного листа нужно поставить ножки. Для этого вкладываем в детали резиновые прокладки и ставим их на место. Проверяем правильность установки ножек. Биокамин должен стоять ровно, не качаться.
Используя подготовленное отверстие, монтируем топливный бак и надежно закрепляем его. Конструкция почти готова. Осталось декорировать ее камнями или керамическими поленьями, если это необходимо.
Советы по изготовлению самодельной горелки
В данном разделе рассмотрим, как сделать горелку для биокамина своими руками.
Прежде чем перейти к непосредственному описанию процесса изготовления топливного блока для биокамина, представим вниманию читателя несколько полезных рекомендаций по сборке данного устройства.
Итак:
- Самые надежные и долговечные горелки получаются из нержавеющей стали, так как этот материал обладает высокой термической и химической устойчивостью. Можно применить и обычную конструкционную сталь, но в любом случае данное устройство должно быть металлическим. Тот факт, что топливо для биокаминов часто продают в пластиковой таре, вовсе не означает, что и горелку можно сделать из пластика.
- Для изготовления топливного блока не следует использовать тонкостенные заготовки — при нагреве их может «повести». Кроме того, тонкостенный резервуар может разгерметизироваться, в результате чего возникнет утечка топлива, грозящая возгоранием.
- Если устройство предполагается оборудовать защитным экраном из стекла, то последнее должно быть огнеупорным. За неимением такового можно применить и обычное, но тогда его нужно расположить на достаточном удалении от пламени. В противном случае стеклянный экран лопнет из-за чрезмерного перегрева с одной стороны.
- Для равномерного распространения тепла во все стороны в виде инфракрасного излучения топливный блок можно накрыть металлической сеткой, которая будет нагреваться пламенем.
- Если абсорбент для топлива использоваться не будет, то резервуар следует делать невысоким. При этом нужно обеспечить такое его устройство, чтобы горела лишь небольшая часть поверхности топлива.
- Если предполагается использовать абсорбент (наполнитель), то в этом качестве лучше всего применить минеральную вату — она горит дольше всего и дает самое ровное пламя.
Розжиг самодельной горелки проще всего организовать при помощи фитиля. Любой шнурок укладывается одним концом в емкость, а другим — наружу, и поджигается.
Если фитиль спрятать между камней, то для стороннего наблюдателя процесс розжига будет смотреться весьма эффектно.

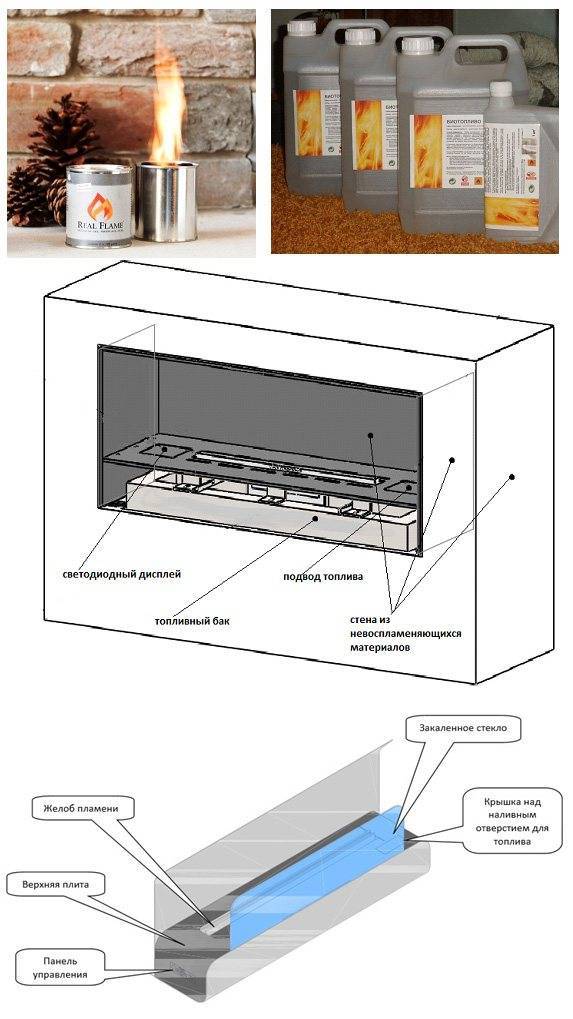

Устройство биокамина
Биокамин устроен довольно просто. Именно такая простота конструкции позволяет создавать камины из самых разных материалов и самых разнообразных форм.
Все остальные элементы можно отнести к декоративным, т. к. они меняют внешний вид устройства, но никак не влияют на его работу.
Так, для создания разных визуальных образов вокруг горелки размещаются различные негорючие материалы, имитирующие камни или дрова, натуральный песок или уголь.
Из огнестойких материалов (закаленное стекло, искусственный камень, металл) выполняется и рама биокамина.
Рама придает биокамину законченный образ и помогает вписывать его в тот или иной интерьер, придавая уникальность дизайнерскому решению.
Благодаря такому разнообразию материалов для производства биокамин может быть самых разных видов: напольным или вешаться на стену, биокамины можно ставить на стол или подвешивать к потолку.
Выбор вида биокамина зависит исключительно от того, какую функцию в интерьере он призван выполнять.
Так, интенсивность горения и количество производимого тепла с легкостью регулируются количеством используемого биотоплива, а огонь всегда можно быстро потушить.
У биокамина нет труб, он полностью мобилен: изделие можно перемещать по квартире в зависимости от настроения и необходимости.
Но самое главное в таком устройстве – это то, что позволяет ему выглядеть так, будто в нем действительно горит настоящий огонь, – биотопливо.
