Схемы укладки: популярные варианты
Равномерность распределения тепла в комнате во многом зависит от способа укладки. Поэтому монтаж водяного теплого пола своими руками обязательно включает этап планирования.
Чаще всего применяют три монтажные схемы укладки:
- Змейка – предполагает размещение труб вдоль противоположных стен по типу волнистой линии. Она хорошо подходит для большинства комнат с небольшой площадью.
- Улитка – предполагает прокладывание труб по периметру комнаты, размещая через ряд и оставляя место для обратного хода. Каждый последующий круг постепенно сужается к центру. Благодаря такому способу укладки за счет высокой температуры подающей трубы можно существенно компенсировать снижение температуры обратного хода
- Комбинированная – сочетает элементы обеих схем.
Схема: системы укладки теплого пола
Монтажная схема создается по принципу разбивки комнаты на так называемые поля, между которыми предусматривается наличие компенсационных швов. Разделение на участки позволяет компенсировать температурное расширение.
Площадь одного участка при соотношении сторон 1:2 максимально может составлять 40 м2. Компенсационные швы представляют собой зазоры между соседствующими участками стяжки, а также примыкающих к ним стен.
Меньшим шагом выполняют укладку труб лишь в комнатах на первых этажах дома и участках помещений, примыкающих к наружным стенам дома, которые имеют наибольшие тепловые потери. При составлении монтажной схемы можно комбинировать два смежных шага.
При устройстве водных систем отопления роль теплоносителя выполняет вода, которая растрачивает тепло с каждым метром. Поэтому максимальная длина каждого контура должна быть не более 100 м, но оптимальным все же считается размер в 60-80 метров.
Теплый пол под бетонной стяжкой
При этом пограничное значение площади, охвачиваемое одним контуром, может быть не более 50 м2.
Совет: Для площади в 60 м2 лучше сделать два таких контура, поскольку насосу намного проще будет обслуживать два коротких контура, нежели один, но длинный.
Подключение теплого пола к системе центрального или индивидуального отопления
Разобравшись, к чему можно подсоединить систему обогрева, необходимо рассмотреть и то, как это можно сделать. Прежде всего, необходимо упомянуть ряд дополнительного оборудования, которое должно использоваться при монтаже:
- Узловой насос. Для того, чтобы вода равномерно распределялась по системе и нигде не задерживалась, используется насос.
- Воздухоотвод. С его помощью можно избежать воздушных пробок, которые нередко могут образовываться в трубах.
- Контроллер давления. В системе оно должно быть постоянным. Резкие скачки в лучшем случае приведут к некорректному функционированию, а в худшем – повредят трубы.
- Термостат. С его помощью можно контролировать подачу воды, её температуру. Некоторые модели допускают настройку времени запуска и отключения.
- Фильтр. Он будет очищать воду, тем самым увеличивая срок эксплуатации всей системы.
- Гребенки (распределители коллектора)
Также, водяной теплый пол в квартире от полотенцесушителя, батареи или котла обязательно должен иметь смесительный узел. Именно в нем вода из отопления, которая способна достигать более 80 градусов по Цельсию, будет смешиваться с обраткой. За счет этого пол будет иметь комфортную температуру.
Для лучшего контроля за состоянием потребуется установить приборы наблюдения. В случае подключения к центральному отоплению, выдающие разрешение службы могут потребовать установку счетчика – это также нужно учитывать.
Теплый пол от ГВС в квартире, условно, состоит из двух частей:
- управляющей – в эту группу входят все вышеперечисленные приспособления;
- функциональной – непосредственно трубы.
С установкой первой части проблем, как правило, не возникает – нужно только все корректно подключить. А вот вторая часть нередко вызывает затруднении даже у опытных мастеров.
- Укладка труб от центрального отопления
Выбор теплоизоляции и крепежей для водяного теплого пола
Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.
Утеплитель и теплоотражатель
Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:
- Пенофол (металлизированный вспененный полиэтилен);
- Отражающий поролоновый экран, приклеиваемый за радиаторами;
- Обычная алюминиевая пищевая фольга.
Теплый пол своими руками – герметизация стыков термоизоляции
Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.
Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.
Крепежные соединения для труб водяного отопления
На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.
Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.
Различные типы креплений для теплого водяного пола
- Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
- Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
- Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.
Укладка водяного теплого пола на пластиковые крепления
В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.
Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.
Важно!
Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.
Условия установки водяного теплого пола
Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.
Разводка теплого пола
Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.
Схема «пирога» пола с водяным подогревом
На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см – сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.
Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.
Черновой пол
- Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
- Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.
Вспененный фольгированный утеплитель
Теплораспределительные пластины
Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка
- Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
- Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.
Ламинат и теплый пол в одной конструкции
Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.
Основа под теплый пол
Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.
Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.
Как укладывать водяной теплый пол?
Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.
После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.
Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:
- Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.
- Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.
- После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
- В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
- После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
- Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.
Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.

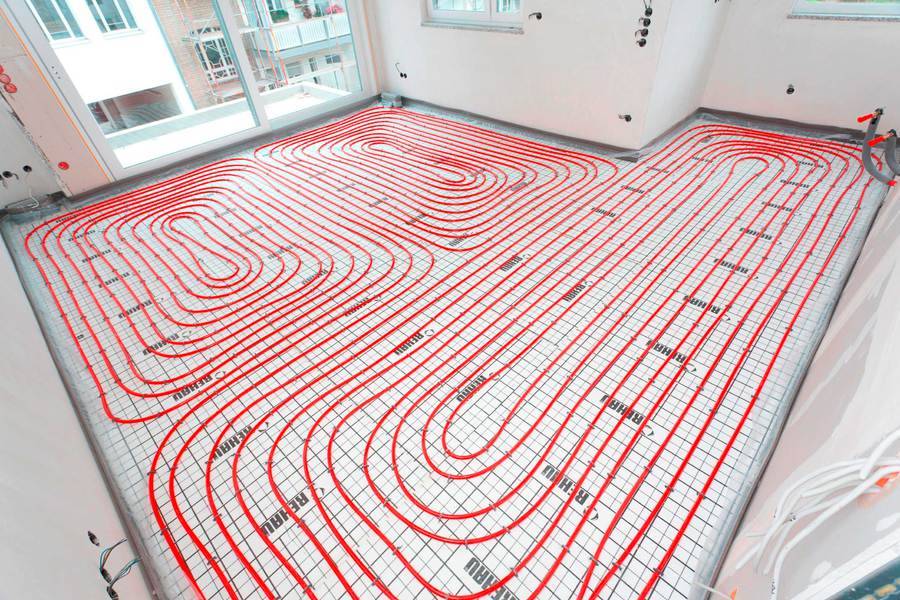

При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.
Совет
Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра
Проектирование водяного теплого пола
При проектировании важно помнить, что длина трубы в одном контуре не должна превышать 90 метров. Иначе, вода в «обратке» будет слишком холодной
Да и сопротивление в трубе такой длины будет чрезмерным. Поэтому оптимальная длина трубы для одного контура составляет 70-80 метров.
Разбейте все отапливаемые помещения на контуры, с примерно одинаковой длиной трубы. Сделать все расчеты вам поможет калькулятор теплого пола в нашем разделе строительных калькуляторов. Помните, что чем холоднее ожидается наружная температура, тем чаще шаг укладки трубы должен быть. Стандартом шага укладки является расстояние в 10-30 см. При большем шаге укладки не избежать чередования холодных и теплых участков пола. А при более частом, возможны проблемы с загибанием труб в необходимых местах изгиба.
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
Схема подключения к системе
- Речь идет о системе с газовым отопительным котлом. Батарею предстоит запитать от контура. Вода из радиатора поступать должна именно в подвальный контур. Краны ставятся для возможности отключения подачи воды. У входа ставится насосное устройство;
- Чтобы поставить радиатор применяются трубы наряду с соединителями. Для уплотнения – герметик с сантехническим льном;
- Предварительно наклеивается на стены демпферная лента;
- На черновое основание кладется утеплитель – мультифольга. Затем – сетка с армированием;
- Ставится с подключением труба. Она направлена к обратке. Для второго выхода ставится труба водяного пола с гофрой во избежание протечек;
- Труба на полу фиксируется к сетке с арматурой;
- Проводится укладка змейкой труб теплого пола;
- Конечные части труб обратки наряду с теплым полом направляются в патрубки из металла, ведущие в подвал;
- Оставшиеся работы выполняются в подвальном помещении.
Самостоятельный монтаж водяного теплого пола в квартире
Поэтому, прежде чем устроить водяной теплый пол в квартире своими руками или с помощью привлеченных строителей, необходимо предварительно просчитать все достоинства и недостатки решения, учесть возможные риски и негативные последствия.Согласно СНиП, возможно внести изменения в систему обогрева квартиры, пи условии согласования модификации с представителями ЖКХ и Теплосети.
На практике, это удается только в случае автономного отопления, предусмотренного в проектной документации.Существуют три основных минуса водяного теплого пола в квартире:
- Последствия возможных протечек, ответственность за которые целиком ложится на хозяина квартиры.
- Сложности, связанные с оформлением и легализацией проведенных работ.
- Ответственность за несогласованный монтаж.
Для укладки теплых водяных полов потребуется преодолеть все эти сложности. Оформление – причины, почему в квартирах
Однако, если теплые полы устанавливаются в квартире находящейся в доме с недостаточной , проблемы остаются. К такой категории относятся все дома, кроме новостроек.
В прежние времена дома строились с электросетью, рассчитанной на минимальное количество электроприборов, и старая проводка не выдерживает использования современных приборов, в том числе и использование электрического пола.
Для устройства теплого пола необходимо заменить проводку и распределительный щиток. В жилищную инспекцию необходимо предоставить справку о мощности устройства, подтверждающую, что теплый пол не вызовет перегрузок в сети.
Такая справка снимет ответственность в случае каких-либо проблем с электросетью.
Необходимая толщина стяжки под водяной теплый пол
Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.
Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:
- вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
- требования к температурному режиму в обогреваемом помещении;
- высота потолков;
- наличие уклона у основания пола;
- толщина укладываемых труб;
- вид применяемых растворов;
- конфигурация помещения;
- роль стяжки.
Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:
- минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
- оптимальную (среднюю) — толщина 5-7 см;
- максимальную — до 17 см.
Рассмотрим более подробно, когда какая стяжка заливается.
Минимальная
В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:
- 20 мм для смесей с самовыравнивающимся слоем;
- 30 мм с армирующей сеткой под трубами;
- 40 мм для бетонных растворов без армирующих элементов.
Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.
Минимальная толщина стяжки.
При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.
Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.
Максимальная
О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:
- сильно завалено основание пола;
- стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).
В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.
Оптимальная
Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.
Оптимальная толщина стяжки.
Расчет длины труб
Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.
Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.
Расход трубы теплого пола в зависимости от шага петли
| Шаг, мм | Расход трубы на 1 м², м.п. |
|---|---|
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
| 250 | 4 |
| 300 | 3,4 |
Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м2, умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?
Устанавливается шаг 300 мм. Длина (L) = 20 м2 * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м. С использованием мощных насосов допускается подключение теплого контура водяного пола до 120 м.
Как происходит укладка труб
Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.
Способы укладки труб
На практике конструирования отопительной системы пола применяют следующие виды укладки труб:
- Петлей – создает равномерный нагрев. Недостаток: в случае, когда температура на выходе и входе отличается – эффект равномерного нагрева снижается.
- Змейкой – простой и практичный метод, эффективный в процессе эксплуатации.
- Комбинированная змейка – сложный метод, применяемый профессионалами. Особенность: необходим опыт и знания в плане правильного расчета укладки труб.
Для облегчения работы с трубопроводом напольного отопления, применяются специализированные пенопропиленовые маты. Их функция: создать дополнительное утепление между бетоном и системой нагрева, а за счет конструкционных выступов, сориентировать мастера по правильной расстановке труб.
В конструкции водяного пола, пересечение труб приводит к разрушению отопительной системы. Следствие – полный демонтаж всего пола!
Для компенсации изменений в геометрии комнат, применяют особую демперферную ленту, которую прокладывают между стенами и полом.
Как установить теплый водяной пол со стяжкой
Система теплого водяного пола устанавливается в следующем порядке:
- Подготавливается основание – главное требование к черновому полу это ровная поверхность и сухость.
- Прокладывается гидроизоляционный слой. В качестве гидроизоляции может быть использована обычная полиэтиленовая пленка. Пленка расстилается по всей поверхности и на стыках проклеивается скотчем.
- Укладывается демпферная лента. Сделать это нужно по всему периметру комнаты.
- Монтируется теплоизоляционный слой. Может применяться вспененный пенополистирол, поверх которого стелиться пленка с фольгированным покрытием.
- В соответствии с проведенной разметкой выполняется укладка труб.
После того как будут проведены гидравлические испытания, наступает очередь бетонной заливки. Для того чтобы сделать армирование, следует применять металлическую сетку с сечением проволоки 5 мм, с размером ячеек 10х10 или 15х15 см. Заливку финишной стяжки можно сделать из смесей для наливных теплых полов, специальных строительных смесей или раствора с добавлением пластификатора. Толщина бетонного слоя при этом не должна быть больше 30-35 мм.
После завершения работ нужно дождаться полного застывания заливки, после чего стелить декоративное покрытие.
Читать также: Теплый пол под плитку водяной: устройство и укладка
