Вентиляционные трубы, гибкие воздуховоды для вентиляции

Классификация пластиковых воздуховодов для вентиляции

Рассмотрим более подробно классификацию.

Профессионалы привыкли разделять воздуховоды по нескольким признакам:

• материал изготовления;
• форма сечения;
• уровень жесткости;
• диаметр.

Прежде чем перейти к особенностям монтажа, необходимо разобрать основные технические характеристики каждого вида.

В качестве материала для изготовления воздуховодов применяют четыре вида пластика:

Поливинилхлорид — простой, удобный бюджетный вариант. Материал очень легкий и при этом достаточно прочный. Диапазон рабочих температур — от -30 °С до +70 °С.

Вентиляционные трубы ПВХ могут применяться в помещениях, не имеющих отопления, но частые резкие перепады температур приведут к появлению трещин.

Изделия нельзя нагревать выше 150 градусов, так как это приведет к деформации, ухудшению аэродинамических свойств и выделению токсичного хлора.

Фторопласт (ПВДФ) — по своим свойствам близок к первому типу. Рабочие температуры —  от -40 °С до +139 °С. Устойчив к воздействию органических кислот.

Полипропилен (ПП)— очень прочный материал, отличный диэлектрик, не впитывает влагу, выдерживает воздействие многих химических веществ (органических кислот и щелочей).

Самый значительный недостаток – быстрая воспламеняемость, максимальная рабочая температура — +85 ºС.  Для установки в кухне используют более дорогую и термоустойчивую модификацию с антипиреновыми добавками – PPS.

Полиэтилен низкого давления —  хорошо сопротивляется растяжению, отличается гибкостью, плохо переносит температуры ниже нуля.

Выбирая материал, нужно учитывать нагрузку на воздухопровод. Например, для организации кухонной вытяжки предпочтительнее использовать полипропиленовые воздуховоды. Если подразумевается контакт с горячим воздухом, подойдут изделия из фторопласта.

По форме сечения пластиковые воздуховоды подразделяются на:

• круглые;
• плоскоовальные;
• прямоугольные;
• плоские.

Форма сечения вентиляционных труб прежде всего оказывает влияние на удобство сборки конструкции и уровень создаваемого во время работы шума.

Воздуховод круглый пластиковый работает почти бесшумно за счет того, что воздух, двигаясь по гладким каналам, фактически не сталкивается с препятствиями (за исключением соединений под углом). Однако могут возникнуть сложности с установкой.

Усовершенствованной разновидностью круглого сечения считается плоскоовальное. Немного приплюснутая форма получается в результате прогона круглых моделей через специальные механические катки.

Модернизированная конфигурация облегчает процесс установки конструкций в труднодоступных местах: между перекрытиями, над подвесным потолком.

При открытом монтаже воздуховод за счет сглаженной формы может стать элементом декора и аккуратно вписаться в интерьер.

Прямоугольные каналы отличаются удобством монтажа, легко фиксируются на любой гладкой горизонтальной или вертикальной плоскости. Воздуховод прямоугольный из ПВХ хорошо прилегает к стене, потолку или стенкам мебели, его легко спрятать.

Недостаток прямоугольной конфигурации в разделении воздушных потоков с созданием зон турбулентности. Работа вентиляции сопровождается хорошо слышимым гулом.

Плоские пластиковые воздуховоды похожи на предыдущие, минимальное соотношение высоты и ширины составляет 1:2 (например, 60 мм на 120 мм). Удобно соединяются, компактны.

Менее шумные, так как создают меньше препятствий движению воздуха, чем предыдущий тип. Использование плоских воздуховодов для механической вентиляции позволяет установить вытяжное оборудование небольшой мощности.

По степени жесткости  трубы делятся на два типа:

• собственно жесткие;
• гибкие гофрированные.

Вентканалы первого вида представляют собой обычные трубы, для их соединения и изменения направления требуются дополнительные переходники.

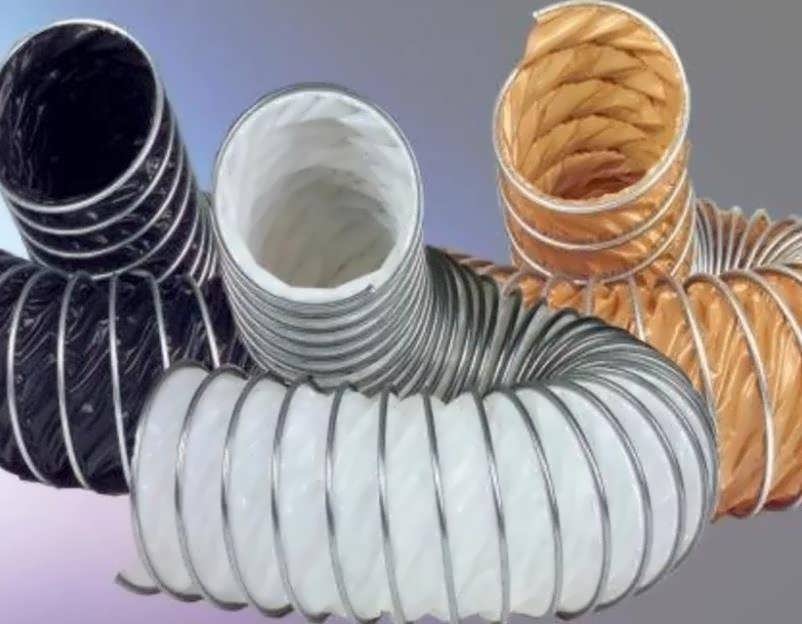

Гофра — гибкие гофрированные модели из полиуретана или полиэтилена низкого давления. Легко изгибаются в нужном направлении, устойчивы к механическим воздействиям.

По диаметру трубы условно делятся на узкие, средние и широкие. Значения этого показателя влияют на объем проходящего по каналам воздуха и скорость воздухообмена.

При выборе подходящих конструктивных деталей нужно опираться на утвержденные строительные нормы, учитывающие специфику различных помещений.

Технология монтажа

С первого взгляда может показаться, что создать пластиковую вентиляцию довольно сложно. На самом деле такая работа не вызывает никаких трудностей. Необходимо знать лишь технологические аспекты этого процесса и выполнять все требования монтажа, включая следующее:

1. Резка пластиковых труб для вытяжки не представляет никаких сложностей. Это можно сделать непосредственно перед монтажом.
2. Соединение цилиндрических конструкций выполняется разъемным, когда устанавливаются специальные фланцы или фитинги. При желании можно произвести неразъемное соединение с помощью сварки.
3. Детали воздуховода крепятся между собой с использованием кронштейнов, входящих в комплект, а также силиконового герметика.
4. Сборку сложной конструкции лучше выполнить на удобной площадке. После чего собранный узел будет легко поднять к нужному месту.
5. К потолку вентиляционные трубы крепятся специальными хомутами. Из-за того что такие изделия отличаются небольшим весом, для их фиксации достаточно использовать один соединительный элемент на всю длину участка.
6. Прямоугольные трубы отличаются большими габаритами и весом, потому их крепление предусматривает использование нескольких хомутов, устанавливаемых с шагом 1,5 м.

Какие бывают воздуховоды

Сегодня вентиляционные системы работают и в жилых домах, и на предприятиях.

Основным назначением систем вентиляции в доме является качественное удаление дыма и пыли, а также поддержание относительной влажности в границах нормы. Вытяжная система на производстве должна отвечать строгим требованиям, потому что в процессе работы предприятия нередко образуются вредные и токсичные вещества. Погрешности в самой системе или ее монтаже способны привести к тяжелым последствиям.

Характеризовать воздуховоды можно по таким параметрам:

• материалам;
• форме сечения;
• площади сечения;
• наличие или отсутствие теплоизоляции.

Ниже детальнее рассмотрим основные характеристики деталей, по которым внутри вентиляционной системы движется воздух.

Материалы

Сегодня детали для монтажа конструкции для проветривания помещений выполняются из самых различных материалов. Воздуховоды бывают металлические, пластиковые и текстильные.

Металл

Наиболее частое использование в производстве труб для вентиляции имеет металл. Данный материал незаменим, когда эксплуатация конструкции происходит при повышенных температурах и высоком давлении. Оцинкованные воздуховоды применяются везде, кроме среды с агрессивными газовыми смесями. А вот коррозия этому материалу не страшна, поскольку цинковый слой на поверхностях деталей создает защиту. Холоднокатаная оцинкованная листовая сталь для производства труб имеет толщину 0,5-1,4 мм и может служить при относительной влажности 80% и температуре 80 градусов Цельсия.

Черная сталь, как материал для воздуховодов, выдерживает более жесткие условия, связанные с огнестойкостью, но быстрее поддается коррозийным процессам. Из-за этого недостатка ее используют для изготовления труб реже. Эксплуатируют трубы с черной стали на производстве.

Воздуховоды, сделанные из нержавеющей стали характеризуются универсальностью, и эксплуатируются при любых условиях. Но ее слишком высокая стоимость часто является сдерживающим фактором для использования конструкции из этого материала.

Недостатки металлических систем вентиляции кроются в их громоздкости и высокой проводимости тепла. Поэтому, если данные трубы проходят сквозь неотапливаемое помещение, то они требуют теплоизоляции.

Пластик

Пластиковые детали имеют прекрасную прочность, маленький вес, их легко монтировать и проводить демонтаж, не поддаются коррозии, недорогие. Недостатками труб из данного материала являются недостаточные характеристики по отношению к повышенным температурам и механическим ударам.

Текстиль

Еще существуют тканевые или текстильные воздуховоды. Их монтируют на приточную часть, что позволяет свежему воздуху равномерно попадать внутрь помещения. Их преимущества состоят в простоте использования и создания в помещении красивого интерьера, даже без обшивания коробом.

Форма и площадь сечения

Трубы по конфигурации внутреннего сечения бывают круглые, овальные и прямоугольные. Специалисты отмечают высокую эффективность круглых деталей, потому что в них сопротивление воздуха сведено к минимуму. Прямоугольные — проигрывают в эффективности, но имеют компактность, их проще расположить в углу под потолком Овальные воздуховоды имеют более высокую стоимость, чем остальные, поэтому они наименее востребованы.

Кроме формы труб, очень важными параметрами являются их внутренние размеры сечения. Ведь от величины непосредственно зависит скорость движения воздуха. Для жилых домов она должна быть ограничена до 4 м/с, иначе людям будет мешать гул изнутри вентиляции.

Жесткость

И еще один показатель, который характеризует воздуховоды, это степень жесткости. Они бывают:

• жесткие;
• полужесткие;
• гибкие.

У каждой категории есть свои преимущества. Сегодня более широко используются жесткие конструкции, они имеют постоянную форму и прокладывают их по заранее продуманному маршруту. Гофрированные трубы позволяют при их монтаже изменять направление. Использовать гибкую деталь легко: ее можно растянуть на нужное расстояние, и даже развернуть на 180 градусов, при этом она сохранит свои свойства. Это особенно ценно при наличии множества сложных участков, которые изобилуют пересечениями с другими конструкциями.

Недостатками гофрированной поверхности является сложность ее очистки после оседания пыли и других загрязнений. Еще у данной трубы повышенное аэродинамическое сопротивление, и в итоге появление шума. Как бороться с шумом можно узнать здесь.

В каждом отдельном случае должен быть оправдан выбор той или иной категории воздуховода.

Преимущества и недостатки дымоходов сэндвич из оцинкованной стали

Среди плюсов труб типа сэндвич из стали оцинкованной стоит отметить:

• минимальный вес при высокой прочности – этот показатель особенно важен в процессе установки дымоходов, так как она выполняется при минимуме усилий и с использованием простых креплений;
• компактность – габариты элементов вентиляции позволяют провести систему внутри здания, значительно сохранив пространство;
• универсальность – как было сказано выше, сэндвич трубы могут эксплуатироваться не только в качестве воздуховодов, но и как дымоход. При этом они могут устанавливаться как внутри, так и снаружи помещения;
• быстрый монтаж – сборка системы вентиляции из сэндвич труб не займет много времени, а также позволит создать сложную сеть с различными ответвлениями;
• теплоизоляция – вам больше не нужно думать, как утеплить воздуховод, так как сэндвич уже обладает наполнителем, позволяющим сохранить температуру воздуха внутри дымохода;
• широкий выбор деталей – в нашей компании вы найдете широкий выбор сэндвич деталей разного размера и назначения;
• безопасность – изделия не горят и не плавятся, что обеспечивает их эксплуатацию в банях, с системами отопления и при обеспечении вентиляции «горячих» цехов;
• «умная» конструкция – конструкция сэндвич воздуховодов обеспечивает не только сохранение температуры воздушных масс, но и способствует их быстрому прохождению внутри каналов;
• защита от влаги – использование оцинкованной стали в качестве внутреннего и внешнего слоя трубы, позволяет защитить деталь от разрушения ржавчиной, которая может развиваться при образовании конденсата. Такая защита предотвращает разгерметизацию системы вентиляции;
• доступная цена – конечно, никто не может запретить спекулянтам повышать стоимость, но рыночная цена дымоходов сэндвич находится на разумном уровне, а изделия от «Вент Центра» реализуются по еще более доступным ценам при отличных рабочих характеристиках.

Недостатки как таковые отсутствуют, единственный минус сэндвич воздуховодов – необходимость замены через 10 лет эксплуатации. Однако, если выполнять нехитрые правила обслуживания вентиляционных систем с трубами данного типа, то их срок службы можно значительно продлить. Обязательными условиями долговечности таких воздуховодов будут:

• корректный монтаж с соблюдением норм безопасности;
• регулярная чистка дымохода или вентиляционного канала от конденсата, гари, сора и других внешних элементов;
• совместимость с оборудованием, которое используется вместе с вентканалом;
• правильно подобранная труба, с учетом сферы и места эксплуатации.

Достоинства и недостатки полипропиленовых воздуховодов

Для того чтобы разобраться в характеристиках этих изделий необходимо изучить их сильные и слабые стороны. Рассмотрим основные преимущества полипропиленовых воздуховодов:

• довольно высокие прочностные характеристики;
• резистентность к губительным коррозийным воздействиям;
• гладкие внутренние стенки. Это качество полипропиленовых воздуховодов позволяет увеличить пропускную способность системы, так как ничто не препятствует движению воздушных масс;
• резистентность к агрессивным химическим соединениям;
• устойчивость к воздействию ультрафиолетового излучения;
• устойчивость к температурным колебаниям. Минимальная температура, которую способны выдержать детали из ПП доходит до −40 °C;
• кроме этого, полипропиленовые детали являются влагостойкими и не пропускают газ;
• полипропилен не предрасположен к накоплению пыли и грязи;
• простота монтажа;
• техническое обслуживание этого материала отличается простотой и дешевизной;
• продолжительный эксплуатационный срок. Как уже было сказано выше, коммуникация из таких деталей может прослужить несколько десятков лет.

Полимерные воздуховоды могут использоваться для принудительной вентиляции, которая подразумевает установку вытяжного устройства

Однако (как и любой другой материал) полипропилен имеет и некоторые недостатки. Рассмотрим их:

• недостаточная сопротивляемость к высоким температурам;
• слабая пожароустойчивость.

Ограничения в использовании гибкого воздуховода

Противопожарный клапан нельзя устанавливать на гибкий воздуховод

Как бы ни был удобен гибкий рукав в монтаже, использовать его можно не всегда. Запрещёнными являются такие условия и ситуации:

• вертикальные магистрали с перепадом по высоте от 6 м (выше 2 этажей);
• системы вентиляции с температурой входящих воздушных масс от +120 градусов;
• системы и магистрали с избытком тепла на отдельных их участках;
• линии вентиляции на открытом воздухе (кроме тех случаев, когда армированный гофрорукав защищен от воздействия атмосферных осадков и солнечного излучения);
• прокладка магистрали через стены и полы, где необходимо применение клапана дымоудаления или противопожарной автоматической заслонки;
• прокладка линии через стены зданий, которые имеют рейтинг огнестойкости более 1 часа;
• непосредственный контакт металлического или ПВХ элемента с агрессивными средами или абразивами.

К тому же недопустимо устройство гибкой вентиляции в кухонных промышленных помещениях, в гладильных, прачечных, если обратное не указано производителем.

Элементы пластиковой вентиляции

Полимерный материал используется для производства не только воздуховодов, но и всех фасонных элементов. Кроме самих труб потребуются нижеуказанные аксессуары.

Переход. Данный элемент нужен:

• для обеспечения соединения двух вентиляционных каналов с разным поперечным сечением (мы уже знаем, что оно бывает не только круглым);
• когда нужно соединить два воздуховода с одинаковым по форме сечением, но различных размеров.

Внешне переходы из пластика для вентиляции напоминают усечённую пирамиду (при соединении двух воздуховодов прямоугольного/квадратного сечения) или усечённый конус (когда стыкуются круглые каналы). В помещениях, характеризующихся сложной геометрией, когда установить трубы на одной оси невозможно, применяются переходы со смещением.

Обратный клапан. Данное устройство относится к числу тех, которые позволяют устранить некоторые проблемы с функционированием вентиляции и улучшить её. Чаще всего воздуховод оснащается обратным клапаном для устранения эффекта обратной тяги.

Установка обратного клапана позволяет решить проблемы с тягой, возникающие в системе вентиляции

Например, на кухне смонтирована вытяжка настолько большой мощности, что процесс удаления из этого помещения загрязнённого воздуха сопровождается  исчезновением тяги в других комнатах. В результате там накапливается вредная для здоровья обитателей жилья воздушная среда. Проблему эту решает установка обратного клапана. Его  конструкция включает рамку с закреплённой на оси лопастью, которая открывает канал лишь в одном направлении. При нормальной тяге воздухообмену ничто не мешает. Когда же возникает обратная тяга, воздуховод перекрывается. Если уровень тяги в канале постоянно небольшой,  клапаны подобного типа могут выполнять функцию регулирующих заслонок.

Прочие аксессуары. Помимо вышеуказанных, для пластиковой вентиляции понадобятся следующие комплектующие:

• решётки. Ими закрывается выход из вентканала в помещение;
• тройники. Такие фасонные элементы понадобятся для организации сложных разветвлений вентиляционной системы. Их использование требует тщательного подхода к расчёту эффективности работы всей создаваемой конструкции. Особо критичен случай схождения в одной точке двух вентканалов. При этом необходимо добиться, чтобы они не «перетягивали» друг друга;
• люки. Установка этих элементов облегчает доступ к коммуникациям;
• отводы. Используются для организации плавного изменения направления воздуховода на угол 90˚.

Сфера применения

Производители выпускают гибкие трубы для воздушных каналов в диапазоне диаметров от 76 до 710 мм. Различают воздуховоды для общеобменной вентиляции и высокотемпературные.

В жилищном строительстве спросом пользуются трубы до 350 мм в диаметре. В качестве полноценной вентиляционной системы их устанавливают в жилых малоэтажных домах. В качестве отдельных рукавов, подсоединяемых к центральной шахте, гибкие воздуховоды незаменимы в многоквартирных зданиях.

Гибкие воздуховоды используют:

• в системах кондиционирования;
• в нефтеперерабатывающей, химической промышленности;
• в общественных зданиях;
• в пищевой промышленности.

В производственных цехах гибкие воздуховоды используют:

• для выведения отработанного, грязного воздуха, который содержит механические взвеси и химические загрязнения;
• для нагнетания теплого воздуха.

Рекомендуем ознакомиться: Правильная установка вытяжки на кухне своими руками

Для использования в промышленности выпускают гибкие воздуховоды со специальными функциями. Это утепленные трубы, армированные, с защитным покрытием, многослойные.

Выбор необходимых параметров

При определении трассы и выполнения трубопровода для воздуха приходится решать комплексную задачу по оптимальному сочетанию многих факторов. Основные позиции — жёсткий или гибкий канал, круглого или прямоугольного сечения и какого диаметра.

Подробнее об этих направлениях:

1. Воздуховод по степени податливости выбирают в зависимости от эксплуатационных условий и сложности трассы. В жёсткой сети для смены направлений используются угловые соединительные элементы. Гибкие рукава обеспечивают беспроблемную прокладку по любому вектору. Существует и комбинированный вариант, когда гофрированная труба стыкуется с жёстким прямолинейным участком. Следует учитывать, что рифлёные стенки снижают скорость воздушной струи.
2. Форму сечения определяют по пропускной способности: круглая конфигурация обеспечивает проток большего количества воздуха при меньшем сопротивлении. В прямоугольных профилях часть угловой площади остаётся незадействованной, что вынуждает принимать больший типоразмер воздуховода. Но плоские трубы легко спрятать за мебельными или потолочными панелями. Оптимальный вариант — овальное сечение, сочетающее преимущества круглого и прямоугольного торцов воздуховода (высокую проходимость и дизайнерские характеристики).
3. Размеры вентиляционного канала для бытовых систем проветривания — чаще всего принимают Ø100 мм, что соответствует плоскому 55 х 110. Под такой габарит изготавливаются выходные отверстия вентиляторов, решёток и кухонных вытяжек.

Рекомендуем ознакомиться: Как выбрать вентиляционные решетки для наружной вентиляции

С технической точки зрения, для бытовых воздуховодов нормальной считается длина 3 м. Увеличение воздушного тракта ведёт к снижению его пропускной способности, т. к. каждый дополнительный метр съедает 10% производительности.

Типы воздуховодов для вентиляции по материалам

Воздуховоды могут быть пластиковыми и металлическими, а также текстильными.

Пластиковые воздуховоды.

Это недорогой вариант для организации вентиляции в частном доме. Такие воздуховоды изготавливаются из 4 видов полимера, каждый из которых имеет свои особенности.

Материал	Особенности труб
Поливинилхлорид	Стоят недорого. Легко монтируются. Могут эксплуатироваться при температуре от 0 до +80°С.
Полипропилен	Могут работать с горячим воздухом (до +98°С). Ломаются при низких температурах.
Фторопласт (ПВДФ)	Подходят для промышленных помещений. Выдерживают воздействие паров со щелочами и кислотами. Могут использоваться при t от -40 до +140°.
Полиэтилен	Не накапливают статическое электричество. Подходят для использования при t от -40 до +80°.

Металлические воздуховоды.

Чаще всего используются в промышленных помещениях благодаря своей прочности. Металлические воздуховоды:

• Выдерживают высокие температуры (до 500°С).
• Надежны и долговечны.
• Легко монтируются.

Трубы могут изготавливаться из:

• Оцинкованной стали, которая не подвержена коррозии, даже если есть повреждение.
• Нержавейки – очень прочного и долговечного материала.
• Черной стали, которая имеет повышенную огнестойкость.

Текстильные трубы.

Они появились недавно. Чаще всего используются в приточной вентиляции. Их можно комбинировать с другими типами воздуховодов.

Такие трубы:

• Имеют высокую пропускную способность.
• Легкие по массе и в монтаже.
• Просты в обслуживании.

Монтаж воздуховодов вентиляции

При установке вентиляции надо предварительно выполнить следующие действия:

1. Произвести грамотный расчет воздуховодов.
2. Выбрать оптимальный способ соединения деталей.
3. Определить тип и количество дополнительных фасонных деталей.
4. Выбрать правильную систему оформления воздуховода — с тепло- и шумоизоляцией или без нее.

Дополнительная изоляция

Чтобы решить, делать дополнительную изоляционную защиту воздуховода или нет, учтите следующие рекомендации:

1. В утеплении есть необходимость, если воздуховод прокладывается снаружи здания либо в неотапливаемом помещении. Это поможет предупредить формирование и скопление конденсата на каналах притока воздуха.
2. Шумоизоляцию желательно выполнить, если воздуховод прокладывается внутри помещений следующих типов: рабочие офисы, домашние кабинеты, спальни, детские комнаты. Способ создания шумоизоляции выбирается с учетом поставленной цели к уровню комфорта и конструктивных особенностей воздуховода.

Выбор дополнительных деталей

В каждом отдельном случае для формирования системы вентиляции потребуется различное количество дополнительных элементов. Это могут быть:

• тройники;
• отводы;
• крестовины;
• переходы;
• врезки;
• зонты;
• заглушки;
• утки;
• дроссель-клапаны.

Расчет воздуховодов вентиляции

Один из основных этапов расчета воздуховода вентиляции — это определение необходимого количества воздуха для каждого помещения.

Сделать это можно 2 способами:

1. Ориентируясь на количество людей, постоянно пребывающих в конкретной комнате. Сделать это можно по формуле L = N*Lnorm, в которой:
   • L — нужная производительность (м³/ч);
   • N — количество человек;
   • Lnorm — стандартная норма расхода воздуха на 1 человека (в состоянии покоя/сна — 30 м³/ч, типовое значение по регламенту СНиП — 60 м³/ч).
2. Исходя из показателя кратности по формуле: L = n * S * H, где:
   • L — показательно производительности (м³/ч);
   • n — нормируемая кратность (1-2 — для жилых комнат, 2-3 — для офисов);
   • S — площадь комнаты (м²);
   • H — высота потолка (м).

Установка круглых воздуховодов

Существует несколько способов крепления круглых воздуховодов вентиляции, каждый из которых находит свое применение в современном строительстве.

1. Муфта или ниппель. Наиболее популярный вариант обустройства вентиляционных пролетов и их герметизации. Суть этого способа заключается в том, что 2 отдельных отрезка воздуховода соединяются между собой посредством дополнительной, третьей, детали. Она может вставляться внутрь или крепится снаружи.
2. Фланец. По конструктивным особенностям, фланцы воздуховодов — это небольшие ободы, посредством которых выполняется соединение нужных деталей. Могут фиксироваться как при помощи шурупов, так и за счет пружинного механизма. Использование второго варианта значительно облегчает и ускоряет монтажные работы, при этом обеспечивает хороший уровень герметизации. Дополнительной фиксации в этом случае не требуется. Обязательное условие — наличие отбортовок на деталях воздуховода.
3. Бандаж. Наиболее редко используемый способ соединения. Такой вариант представляет собой специальное устройство, которое надевают поверх воздуховода на отбортованные торцы. Способ самой установки — очень дешевый и простой, гарантирует высокий уровень герметичности. Но изготовление самих бандажей является дорогостоящим. По этой причине они не имеют большой популярности.

Крепление прямоугольных воздуховодов

Чтобы загерметизировать воздуховоды прямоугольного сечения используют:

1. Фланцы. Принцип оформления такой же, как и в круглых воздуховодах, но в данном случае обязательно нужна фиксация фланца. Иначе возможно проседание сторон или недостаточно герметичное соединение. Для того чтобы закрепить фланцы используют заклепки или точечную сварку.
2. Шина. Такая соединительная деталь представляет собой тот же фланец, но с дополнительным стягивающим замком и прокладкой из пористой ленты, поролона, резинового или полимерного жгута. Все зазоры и углы обязательно обрабатываются герметиком, который выбирается с учетом агрессивности внутренней и внешней среды.
